ВВЕДЕНИЕ

Из мясных отходов убоя животных, допущенных ветеринарной службой к переработке, производят белковый корм для животных. К указанным отходам, в частности, можно отнести камеры желудков жвачных животных (рубец, сетка, книжка, сычуг), как жиросодержащее некондиционное сырье. Из них вытапливают технический жир и шквару для корма животных [1, 2]. Для этих целей применяют аппараты, где реализуется способ непосредственного контакта сырья с горячей водой или острым (см. c. 322 в книге [3]) паром. Вместе с тем, следует отметить, что длительная продолжительность контакта сырья с высокотемпературным теплоносителем снижает качество жира и шквары.

Известна СВЧ установка с биконическим резонатором и пакетами тарелок для термообработки мясокостных конфискатов (см. патент № 2803127 [4]). Она содержит вертикально расположенный биконический неферромагнитный резонатор в виде конических обечаек. Внутри резонатора соосно расположены внешний и внутренний пакеты фторопластовых тарелок в виде усеченных конусов. Внутренний пакет тарелок установлен на электроприводной диэлектрический вал со спиральным диэлектрическим шнеком в нижней конической обечайке. Известны и другие СВЧ установки для термообработки мясного сырья [5–6]. Использование таких установок позволяет повысить качество обработки вторичного мясного сырья, но не позволяет нейтрализовать неприятный запах.

Возникает проблема нейтрализации неприятных запахов при термообработке вторичного мясного сырья для сохранения потребительских свойств белкового корма при низких эксплуатационных затратах [7]. В условиях фермерских хозяйств, нейтрализация запаха при термообработке конфискатов, является актуальной задачей.

Целью настоящей работы является разработка многогенераторной радиогерметичной установки с СВЧ энергоподводом, бактерицидным потоком УФ лучей, озоном в коаксиальный резонатор для термообработки с обеззараживанием и нейтрализацией неприятного запаха измельченного вторичного мясного сырья в непрерывном режиме.

МЕТОДЫ И СРЕДСТВА ПРОВЕДЕНИЯ ИССЛЕДОВАНИЙ

Измельченным сырьем являются камеры желудка жвачных животных (рубец, книжка, сетка, сычуг) и другие мясные отходы [8]. Основная идея, принцип работы и конструкция установки базируется на распространении СВЧ колебаний в резонаторе со спиральной замедляющей системой. При конструировании коаксиального резонатора образующая внутреннего цилиндра представлена в виде спирали. Варьированием отношения длины одного витка спирали к ее шагу можно изменить коэффициент замедления системы, пропустить между витками частицы сырья в кольцевой объем резонатора в непрерывном режиме за счет центробежной силы для термообработки во взвешенном состоянии.

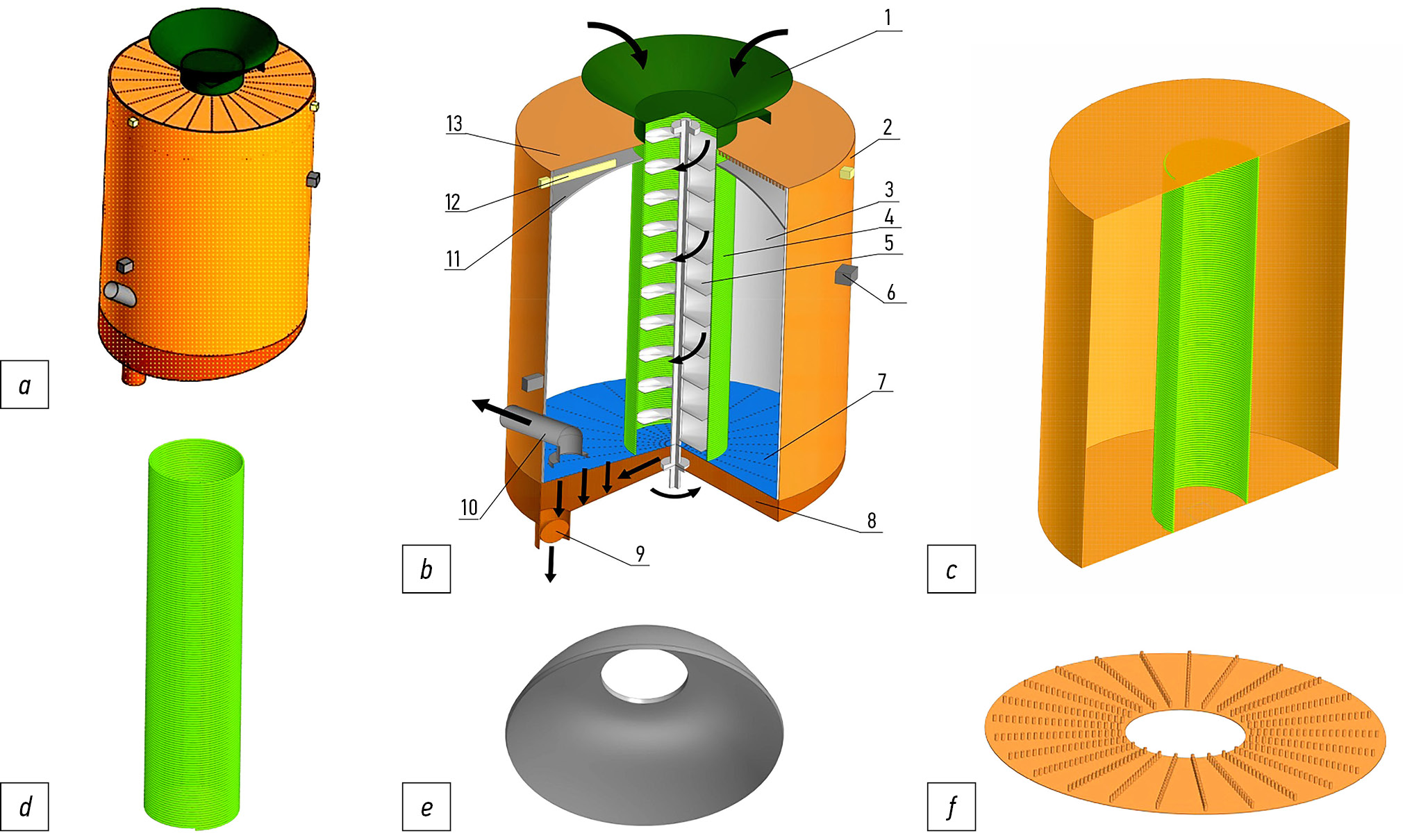

Рис. 1. СВЧ установка для термообработки вторичного мясного сырья в непрерывном режиме: a) общий вид; b) общий в разрезе с позициями; c) коаксиальный резонатор в разрезе; d) неферромагнитный спиральный цилиндр; e) керамическая кольцевая сферическая поверхность; f) неферромагнитные коронирующие щетки на верхнем основании цилиндра; 1 — неферромагнитная загрузочная емкость; 2 — неферромагнитный цилиндр с перфорированным нижним основанием 7; 3 — неферромагнитный коаксиальный резонатор; 4 — неферромагнитный спиральный цилиндр; 5 — фторопластовый шнек; 6 — магнетроны воздушного охлаждения; 8 — неферромагнитная накопительная емкость; 9 — запредельный волновод; 10 — диэлектрическая труба пневмотранспортера; 11 — керамическая кольцевая сферическая поверхность; 12 — электрогазоразрядные лампы; 13 — неферромагнитные коронирующие щетки.

Fig. 1. The microwave device for heat treatment of meat by-products and waste in a continuous mode: a) general view; b) general view in section with positions; c) coaxial resonator in section; d) non-ferromagnetic spiral cylinder; e) ceramic annular spherical surface; f) non-ferromagnetic corona brushes at the upper base of the cylinder; 1 — non-ferromagnetic loading tank; 2 — non-ferromagnetic cylinder with a perforated lower base 7; 3 — non−ferromagnetic coaxial resonator; 4 — non−ferromagnetic spiral cylinder; 5 — fluoroplastic auger; 6 — air-cooled magnetrons; 8 — non-ferromagnetic storage tank; 9 — transcendental waveguide; 10 — dielectric tube of the pneumatic conveyor; 11 — ceramic annular spherical surface; 12 — electric gas discharge lamps; 13 — non-ferromagnetic corona brushes.



СВЧ установка с коаксиальным спиральным резонатором для термообработки вторичного мясного сырья в непрерывном режиме (см. рис. 1) содержит в вертикально установленном неферромагнитном цилиндре 2 с перфорированным нижним основанием 7, соосно расположенный неферромагнитный спиральный цилиндр 4 и электроприводной фторопластовый шнек 5, со сплошной винтовой поверхностью и фторопластовым валом. Первый винт шнека, под загрузочной емкостью, выполнен из неферромагнитного материала. Соосно расположенные неферромагнитный цилиндр и неферромагнитный внутренний цилиндр, боковая поверхность которого представлена в виде спирали из неферромагнитного материала (неферромагнитный спиральный цилиндр) образуют коаксиальный резонатор 3 (кольцевой объем). Средний периметр кольцевого объема и высота коаксиального резонатора кратны половине длины волны. К нижнему перфорированному основанию неферромагнитного цилиндра прикреплена неферромагнитная цилиндрическая накопительная емкость 8 с наклонным основанием, содержащим запредельный волновод 9 с шаровым краном, а на верхнее неферромагнитное кольцевое основание неферромагнитного цилиндра установлена неферромагнитная загрузочная емкость 1 с задвижкой. К внутренней стороне кольцевого основания цилиндра с радиальным сдвигом установлены неферромагнитные коронирующие щетки 13, под которыми радиально расположены электрогазоразрядные лампы 12, запитанные от генераторов килогерцовой частоты, расположенных с наружной стороны боковой поверхности цилиндра 2. Под электрогазоразрядными лампами расположена керамическая кольцевая сферическая поверхность 11, большой диаметр которой меньше диаметра наружного цилиндра, на половину длины волны. Из этих кольцевых отверстий (отверстие в керамической кольцевой сферической поверхности и кольцевое отверстие между наружным цилиндром и керамической поверхностью) бактерицидный поток УФ излучений распространяется в сырье, которое находится во взвешенном состоянии. По периметру боковой поверхности цилиндра со сдвигом на 120 градусов и сдвигом по высоте установлены волноводы с магнетронами 6 и вентиляторами. Над перфорированным основанием 7 цилиндра расположена всасывающая диэлектрическая труба 10 пневмотранспортера, закрытая сеткой, ячейки которой не более размеров шквары (5–6 мм). Продолжение диэлектрической трубы 10 пневмотранспортера за цилиндром 2 выполнено из неферромагнитного материала.

Электрогазоразрядные лампы бактерицидного потока УФ излучений могут быть подключены к генераторам килогерцовой частоты, как в Ультратоне (22 кГц), или в Дарсонвале (110 кГц) [9] либо лампы могут загораться за счет энергии электромагнитных излучений СВЧ диапазона. Температура колбы лампы влияет на интенсивность ультрафиолетового излучения, максимум излучения лампы соответствует температуре ее стенок 40 °С. При этом, вследствие изменения сопротивления газового разряда, падает напряжение на лампе и, соответственно, увеличивается сила тока, а мощность лампы сохраняет свою величину. Лампа в совокупности с генератором килогерцовой частоты является колебательным контуром, а разряд, возникающий в лампе, при каждом изменении направления тока, является источником электромагнитных колебаний, лежащих в диапазоне радиоволн. Электрогазоразрядные лампы (40 Вт) бактерицидного потока УФ излучений при расположении на расстоянии 0,5–1 см от неферромагнитной щётки начинают коронировать с сопровождением длинных искр. Коронный разряд возникает у щетки с тонкими неферромагнитными иголками. Зона вблизи щетки характеризуется более высокими значениями напряженности электрического поля (менее 15 кВ/см), вокруг электрогазоразрядных ламп возникает свечение в виде короны, происходит ионизационные процессы и озонирование воздуха.

При этом основными действующими факторами являются бактерицидный поток, синусоидальный ток надтональной частоты, высоковольтный (3,5 кВ) коронный разряд, обеспечивающий озонирование воздуха и выделение тепла. Наличие этих факторов в электромагнитном поле сверхвысокой частоты (2450 МГц) обеспечивает уникальное бактерицидное действие с обеззараживанием и нейтрализацией неприятных запахов при термообработке измельченных камер желудков жвачных животных.

Технологический процесс термообработки, обеззараживания и нейтрализация неприятных запахов вторичного мясного сырья в непрерывном режиме в СВЧ установке с коаксиальным резонатором происходит следующим способом. Загрузить предварительно измельченные куски вторичного мясного сырья (камеры жвачных животных: рубец, сетка, книжка, сычуг и др.) в загрузочную емкость 1 при закрытой задвижке. Включить генераторы килогерцовой частоты, после чего электрогазоразрядные лампы 12 загораются и начинают коронировать о неферромагнитные щетки 13. Происходит выделение озона, что обеспечивает стерилизацию поверхностей всех элементов рабочей камеры. Далее необходимо включить электропривод фторопластового шнека 5 и открыть задвижку в загрузочной емкости. После чего измельченные куски вторичного мясного сырья с помощью сплошной винтовой поверхности шнека перемещаются вдоль вниз, тогда включить магнетроны 6 с вентиляторами. В кольцевом объеме, представленном как коаксиальный резонатор 3 между неферромагнитным цилиндром 2 и неферромагнитным спиральным цилиндром 4, возбуждается равномерное электромагнитное поле сверхвысокой частоты (ЭМПСВЧ), поле бегущей волны. Частота ЭМПСВЧ 2450 МГц, длина волны 12,24 см, глубина проникновения волны в сырье 1,7–2 см, размеры частиц готовой шквары 5–6 мм. Керамическая кольцевая сферическая поверхность 11 обеспечивает концентрацию энергии ЭМПСВЧ в кольцевом объеме резонатора и уменьшает потери на излучение, так как обладают малыми диэлектрическими потерями (см. с. 360 в [10]).

В коаксиальном резонаторе боковая поверхность внутреннего цилиндра представлена в виде спирали с достаточно большой длиной витка и с определённым шагом витков, между которыми при вращении фторопластового шнека предварительно измельченное сырье, размером менее, чем глубина проникновения волны проходит, за счет центробежной силы в кольцевой объем (в коаксиальный резонатор). Частицы сырья в кольцевом резонаторе находятся во взвешенном состоянии, и равномерно за счет токов поляризации в ЭМПСВЧ нагреваются до 85–95 °С и обеззараживаются [11]. Жир вытапливается и стекает через перфорированное неферромагнитное основание 7 в неферромагнитную накопительную емкость 8 с запредельным волноводом 9, через которую можно слить жидкую фракцию, открывая шаровой кран. Шквара за счет центробежной силы при вращении фторопластового шнека 5 сбрасывается к периферии и боковой поверхности неферромагнитного цилиндра, и всасывается диэлектрической трубой 10 пневмотранспортера через сетку, ячейки которой не позволяют транспортировать не вытопленные частицы сырья.

Для обеспечения стабильности работы магнетронов воздушного охлаждения важно иметь в коаксиальном резонаторе ЭМП, возбуждаемое на виде колебаний Н011 и охватывающее узел, выполненный в форме спирали. Поэтому боковая поверхность внутреннего цилиндра выполнена в виде спирали. Спираль, соединенная с верхним кольцевым основанием и нижним перфорированным основанием наружного цилиндра, обеспечивает в витках синусоидальный вид колебаний. Виды колебаний в коаксиальном резонаторе, отличающиеся от Н011, отстают от него по частоте достаточно сильно и могут быть эффективно подавлены, что и обеспечивает наличие в пространстве взаимодействие только синусоидальных колебаний (см. c. 192 в [12]). Это позволит существенно увеличить мощность потока излучений в коаксиальном резонаторе. При этом, внутрь спирального цилиндра поток мощности излучений проходит через межвитковую щель, поэтому в нем реализован фторопластовый шнек. Благодаря большому объёму коаксиального резонатора при малой площади его поверхности (поверхность в виде спирали), увеличивается собственная добротность всей резонансной системы и, следовательно, стабильность частоты. При этом взаимодействие происходит в тех случаях, когда частота СВЧ волны совпадает или кратна частоте синусоидальных колебаний в витках спирали. Поэтому шаг спирали и длина одного витка подобраны так, чтобы усилить энергию СВЧ бегущей волны в объёме коаксиального резонатора. Радиогерметичность установки обеспечивается за счет неферромагнитного первого винта (под задвижкой в загрузочной ёмкости 1) фторопластового шнека 5, а также запредельного волновода в накопительной ёмкости 8.

Согласно существующим правилам техники безопасности обслуживающий персонал не должен подвергаться воздействию электромагнитных излучений интенсивностью большей 10 мкВт/см².

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ И ИХ ОБСУЖДЕНИЕ

Особенность спиральной замедляющей системы — слабая зависимость замедления от частоты электромагнитного поля. Поэтому на частоте 2450 МГц для усиления СВЧ энергии в коаксиальном резонаторе рассматривается возможность использования спирали вместо образующей внутреннего цилиндра, извитый как круглый цилиндр радиусом a с постоянным шагом d. Если диаметр неферромагнитного провода мал по сравнению с диаметром спирали, то её можно рассматривать как цилиндр, проводимость которого бесконечна в направлении витков спирали и равна нулю в перпендикулярном направлении (см. c. 99 в [13]).

Замедление (m) электромагнитной волны в направлении продольной оси спирали z приблизительно равно отношению длины волны витка спирали к ее шагу (см. c. 16 в [14]):

$m\approx 2\cdot \pi \cdot b/h=\mathrm{tg}\phi$,                                                                                               (1)

где b — радиус спирали по центру поперечного сечения неферромагнитной проволоки, см; h — шаг спирали, см; φ — угол между направлением витков и продольной осью спирали z.

Продольные составляющие напряжённости электрического поля изменяются по-разному, внутри спирали и вне спирали, т.е. в кольцевом объёме резонатора.

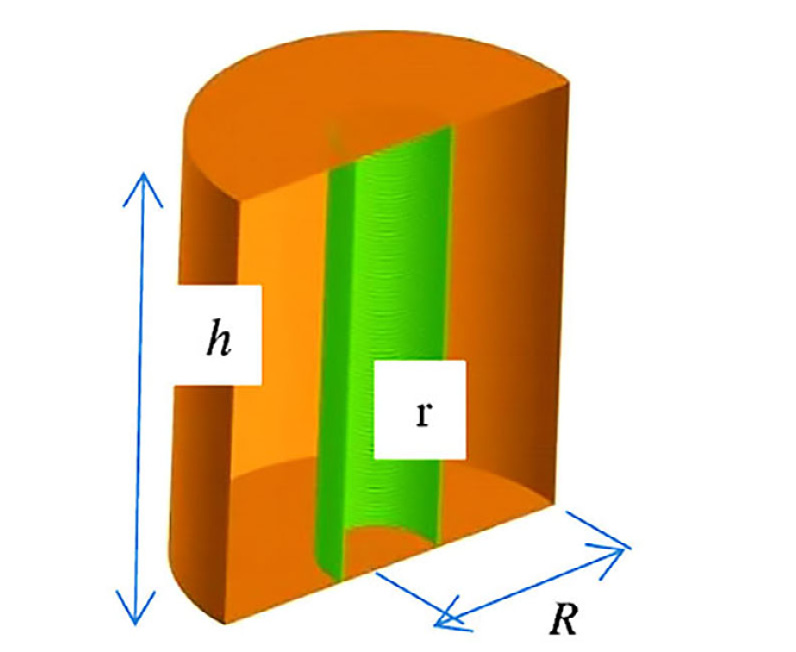

Рис. 2. Размеры коаксиального резонатора: R = 30,6 см; r = 9,2 см; h = 76,5 см.

Fig. 2. Dimensions of the coaxial resonator: R = 30,6 cm; r = 9,2 cm; h = 76,5 cm.



Проведён расчёт собственной добротности коаксиального резонатора, как основной показатель оценки КПД. Распределения напряжённости электрического поля в коаксиальном резонаторе со спиральной обечайкой внутреннего цилиндра исследовали в программе CST Studio Suite [15]. Собственная добротность вычислена через объем (V, м³) и площадь поверхности стенок алюминиевого резонатора (S, м²), учитывая толщину скин-слоя (∆ = 1,72 мкм) при частоте 2450 МГц., и учитывая особенности щелевого резонатора [14, 16]. Объем и площадь поверхности коаксиального резонатора (рис. 2) вычисляли по формулам:

$V_{\text{коакс}}=\pi \cdot h\cdot (R^2-r^2)=\mathrm{3,14}\cdot \mathrm{76,5}\cdot ({\mathrm{30,6}}^2-{\mathrm{9,2}}^2)=204592{\text{\hspace{0.33em}cм}}^{\text{3}}$,                                              (2)

$S_{\text{коакс}}=2\pi \left[R\cdot h+R^2\cdot k_1+r\cdot h\cdot k_2\right]=2\cdot \mathrm{3,14}\cdot \left[\mathrm{30,6}\cdot \mathrm{76,5}+{\mathrm{30,6}}^2\cdot \mathrm{0,5}+\mathrm{9,2}\cdot \mathrm{76,5}\cdot \mathrm{0,7}\right]=20735{\text{\hspace{0.33em}cм}}^{\text{2}}$, (3)

где k₁ — коэффициент, учитывающий снижение площади поверхности резонатора за счёт перфорации основания (k₁ = 0,5); k₂ — коэффициент, учитывающий уменьшение поверхности внутреннего цилиндра, выполненного в виде спирали (k₂ = 0,7).

Собственная добротность коаксиального резонатора:

$Q=\frac{2\cdot V}{S\cdot \Delta }=\frac{2\cdot \mathrm{0,204592}}{\mathrm{2,0735}\cdot \mathrm{1,72}\cdot {10}^{-6}}=114732.$                                                           (4)

Расчёты показывают, что собственная добротность резонатора такой конструкции в пределах 115000, следовательно, термический КПД может составить 0,7–0,75.

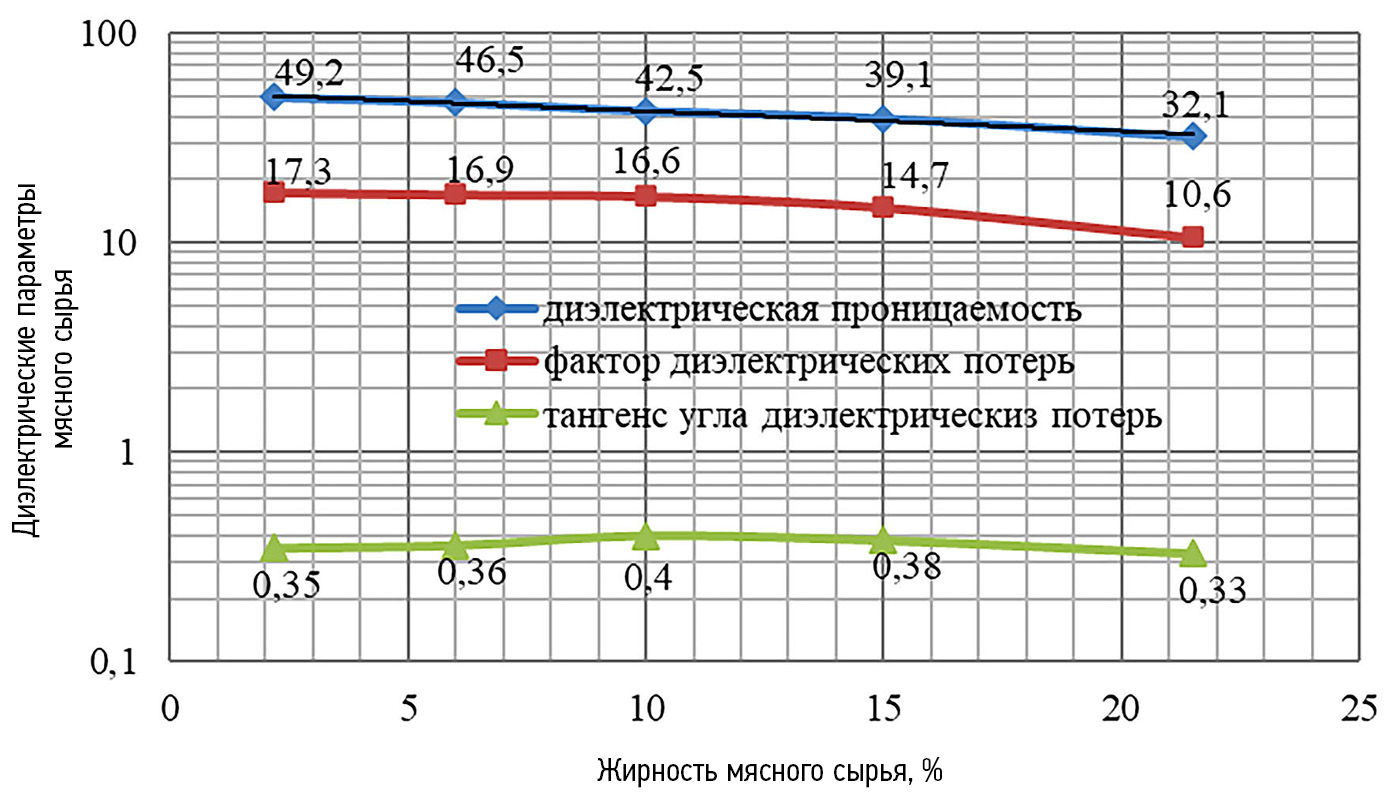

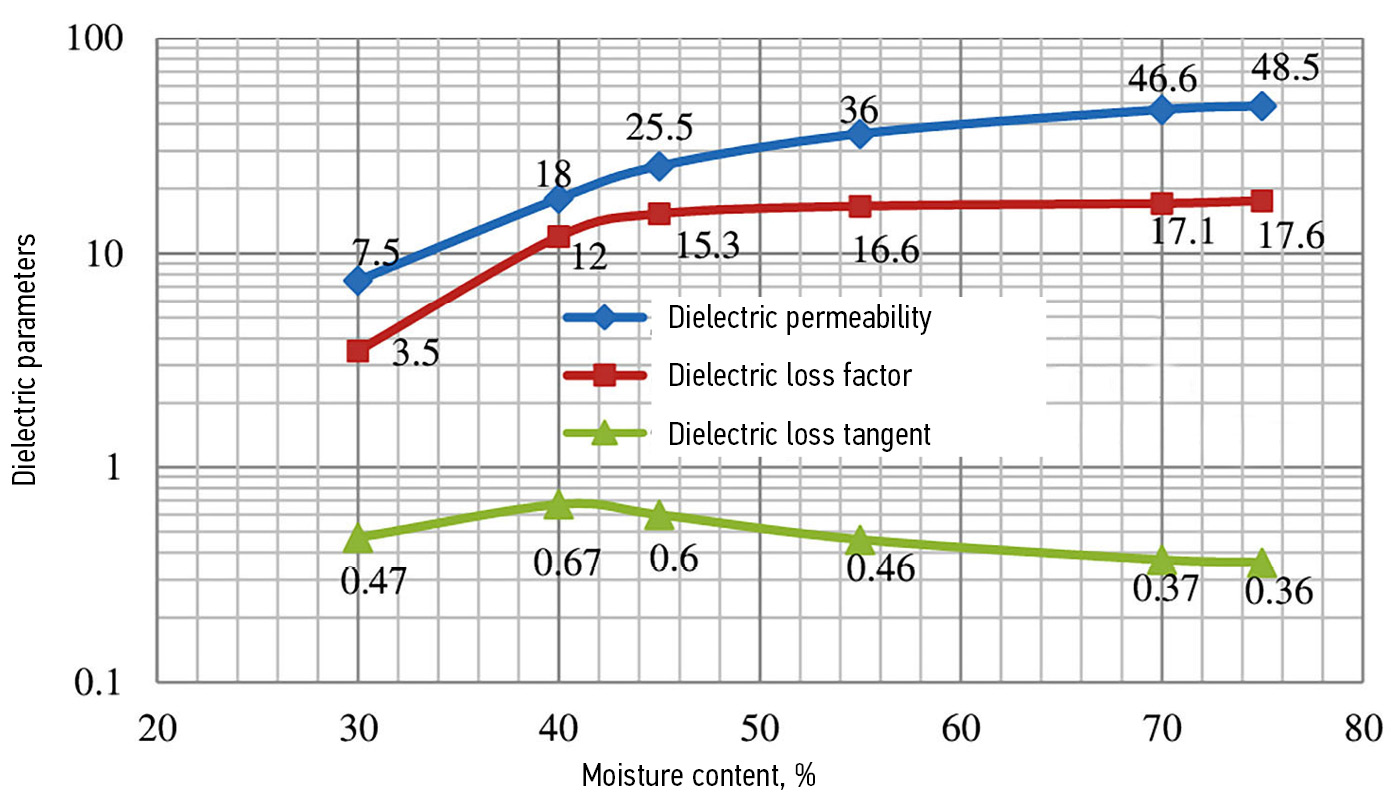

Рис. 3. Диэлектрические характеристики мясного сырья в зависимости от жирности при температуре 20°С и частоте 2450 МГц [17].

Fig. 3. Dielectric characteristics of meat by-products and waste depending on fat content at a temperature of 20°C and a frequency of 2450 MHz Dielectric [17].

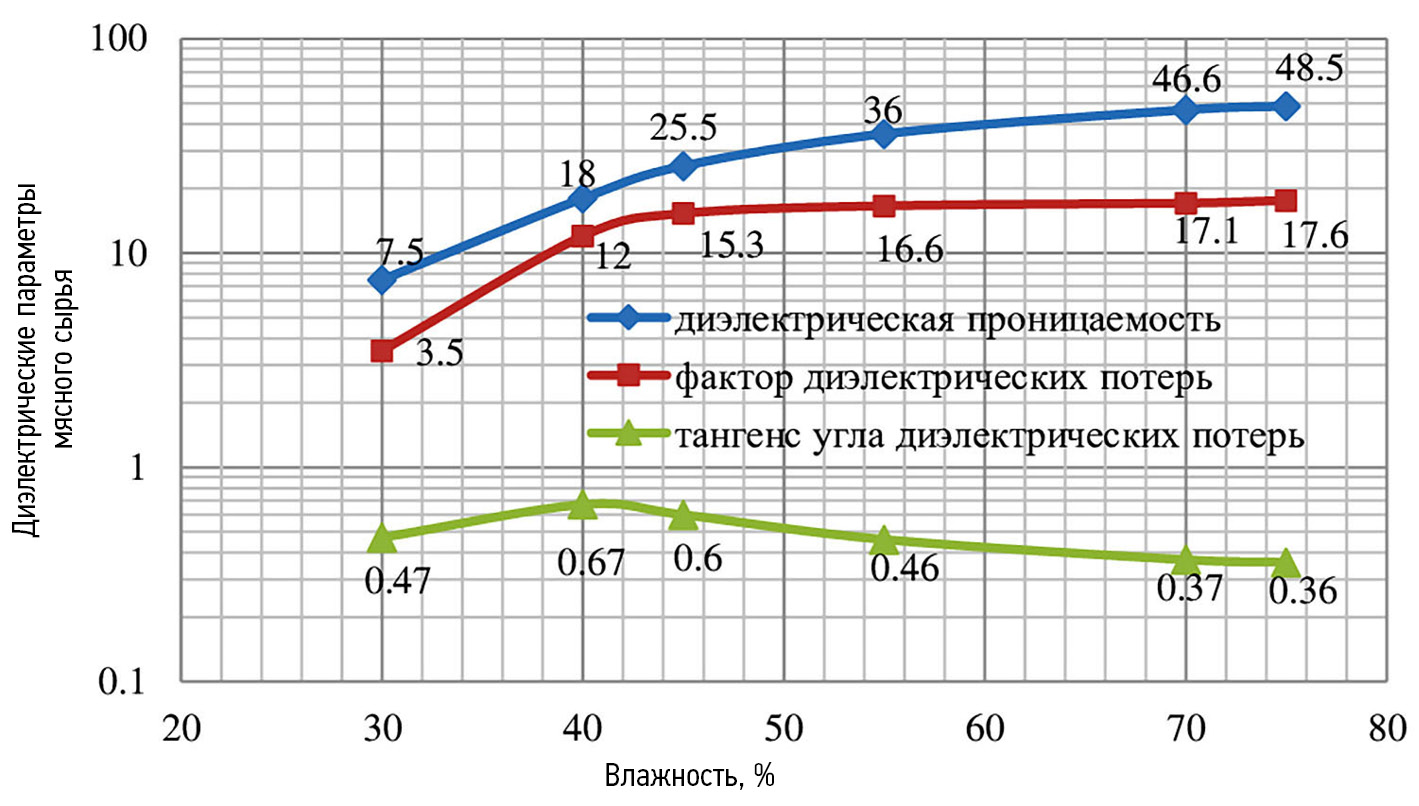

Рис. 4. Диэлектрические характеристики мясного сырья в зависимости от влажности при температуре 20°С и частоте 2450 МГц [17].

Fig. 4. Dielectric characteristics of meat by-products and waste depending on humidity at a temperature of 20°C and a frequency of 2450 MHz [17].



Для вычисления мощности электромагнитного поля (Вт/см³), рассеиваемой в единице объёма сырья (5), анализированы изменения их диэлектрических параметров при термообработке в электромагнитном поле сверхвысокой частоты (см. рис. 3, 4).

$Р=\mathrm{0,556}\cdot {10}^{-12}\cdot k\cdot {Е}^2\cdot f$,                                                                                      (5)

где k — фактор диэлектрических потерь сырья; Е — напряжённость электрического поля, В/см; f — частота электромагнитного поля (2450∙106 Гц).

Анализ диэлектрических характеристик мясного сырья при частоте 2400 МГц показывает, что они значительно зависят от жирности (см. c. 67 [17]).

Зависимости диэлектрической проницаемости (ε), фактора диэлектрических потерь (k), тангенса угла диэлектрических потерь (tgδ) от жирности (Ж, %) мясного сырья описываются следующими эмпирическими выражениями:

$\epsilon =\mathrm{52,63}\cdot {е}^{-\mathrm{0,022}\cdot Ж},k=\mathrm{19,64}\cdot {е}^{-\mathrm{0,025}\cdot Ж},\mathrm{tg}\delta =\mathrm{0,37}\cdot {е}^{-\mathrm{0,025}\cdot Ж}$                     (6)

Уменьшение диэлектрических характеристик с увеличением жирности мясного сырья (рис. 4) объясняется снижением влажности. При термо- обработке сырья вытопленный жир стекает через перфорированное основание резонатора, и влажность шквары уменьшается. Тогда диэлектрические характеристики сырья в зависимости от влажности изменяются.

Анализ характеристик показывает, что фактор диэлектрических потерь сырья (k) в процессе термообработки (с уменьшением влажности) уменьшается в пять раз, с 17,6 до 3,5. Это значит, при сохранении напряжённости электрического поля на уровне 1,2–2 кВ/см, мощность электромагнитного поля (см. с. 259 в [18]), рассеиваемая в единице объёма шквары, уменьшается в пять раз.

$Р=\mathrm{0,556}\cdot {10}^{-12}\cdot k\cdot {Е}^2\cdot f=\mathrm{0,556}\cdot {10}^{-12}\cdot (\mathrm{17,6}÷\mathrm{3,5})\cdot {(\mathrm{1,2}\cdot {10}^3)}^2\cdot 2450\cdot {10}^6=\mathrm{34523,6}÷\mathrm{6865,5}{\text{\hspace{0.33em}Вт/см}}^{\text{3}}$           (7)

Итак, удельные диэлектрические потери, а, следовательно, и количество теплоты, выделяемое в единице объёма сырья, уменьшается с 34500 до 6800 Вт/см³.

Производительность установки зависит от количества и мощности магнетронов и электрогазоразрядных ламп и мощности источников килогерцовой частоты, вида жиросодержащего сырья. Технические характеристики установки приведены в табл. 1.



Таблица 1. Технические характеристики центробежной установки

Table 1. Technical specification of the centrifugal device

Наименование / Name	Параметры
Производительность, кг/ч / Capacity, kg/h	30–35
Общая мощность установки, кВт / Total power of the installation, kW	5,6
Удельные энергетические затраты, кВт∙ч/кг / Specific energy costs, kWh/kg	0,16–0,19
Мощность СВЧ генераторов, кВт / Total power of the installation, kW	3,3
Мощность вентиляторов для охлаждения магнетронов, кВт/ kW	0,45
Мощность генератора килогерцовой частоты, кВт / Power of the kilohertz frequency generator, kW	0,45
Мощность пневмонасоса, кВт / Pneumatic pump power, kW	0,4
Мощность винтового шнеков, Вт / Power of screw screws, W	1,0
Диаметр и высота резонатора, см / Diameter and height of the resonator, cm	61,2; 76,5



ВЫВОДЫ

Результаты предварительного исследования динамики нагрева тонко измельчённого сырья показывают, что можно произвести термообработку с вытопкой жира производительностью 30–35 кг/ч при мощности СВЧ генератора 5,6 кВт, мощности генератора килогерцовой частоты 0,45 кВт при удельных энергетических затратах 0,16–0,19 кВт∙ч/кг.

Применение современного программного обеспечения при моделировании распределения электромагнитного поля в такой конструкции резонатора позволили выявить новые возможности для улучшения конструктивных и технологических параметров СВЧ установки для термообработки вторичного мясного сырья. Использование нового материала в виде керамического отражателя; других физических факторов, таких как: коронный разряд, обеспечивающий озонирование и бактерицидный поток УФ излучений; новых конструктивных решений позволили создать конструкции рабочей камеры для термообработки отходов убоя жвачных животных с нейтрализацией неприятного запаха, существенно превосходящих их прототипы. Данную конструкцию резонатора можно отнести к металлодиэлектрическим резонаторам.

При конструировании коаксиального резонатора образующая внутреннего цилиндра представлена в виде спирали. Варьируя отношение длины одного витка спирали к её шагу, можно изменить коэффициент замедления системы, пропустить между витками частицы сырья в кольцевой объем резонатора в непрерывном режиме за счет центробежной силы для термообработки во взвешенном состоянии.

Описанная концепция разработки СВЧ установки с нестандартной конструкции резонатора, совмещающего функции спиральной замедляющей системы при термообработке вторичного мясного сырья, позволит увеличить эффективность процесса при непрерывном режиме работы.

СВЧ установку с нестандартным коаксиальным резонатором, обеспечивающим электромагнитную безопасность без дополнительного экранирующего корпуса в непрерывном режиме, целесообразно применить в убойных цехах фермерских хозяйств.

Результаты оценки действия газоразрядных ламп, расположенных в электромагнитном поле СВЧ на кормовую ценность продукта, позволяют определить направление исследований при изучении механизмов действия газоразрядных технологий.
