Abstract
BACKGROUND: The trend of activity increase in exploration of transpolar areas has been observed for recent years. Negative temperatures, the key feature of the North, have a negative impact on state of piston engines of on-ground transport. In engine’s cylinders, the process of transition of liquid fuel in gaseous state goes before the mixture ignition. Negative temperatures affect the phase transition process and impede the working body homogenization. Therefore, engine pre-start warming-up procedure goes before successful engine start. Existing typical methods of pre-start warming-up demand fuel consumption and, generally, significant staff resources. Achievements of modern science offer new technologies for solving the issues of warming-up procedures based on accumulating, storage and deployment of heat energy produces by an engine during its operation.
AIM: Justification of usability of the heat accumulator of phase transition in pre-start warming-up procedure for vehicles’ engines operating in conditions of negative temperatures of cold climate.
METHODS: Numerical values of heat accumulator charging period depending on temperature of heat-accumulating material at various initial temperatures of coolant as well as values of the discharging period depending on temperature of heat-accumulating material at various coolant rates were defined experimentally. High-density polyethylene was used as a heat-accumulating material.
RESULTS: As a result of the described experiment, curves of heat accumulator charging period depending on heat-accumulating material temperature at various initial temperatures of coolant and curves of heat accumulator discharging period depending on coolant temperature at various coolant rates were built.
CONCLUSIONS: It is found that the heat accumulator of phase transition with high-density polyethylene as a heat-accumulating material can be used for improving the reliability of vehicles’ piston engine start in conditions of negative temperatures of cold climate.
Full Text
ВВЕДЕНИЕ
Российская Федерация расположена в средних и высоких широтах континента. Погодные условия на большей части страны можно отнести к разряду суровых, смена времён года имеет контрастно выраженный характер, зимы продолжительные и морозные. К зоне холодного климата, где средняя температура зимних месяцев опускается ниже минус 20°С, а число холодных дней достигает 270, относится более 50% площадей, в том числе районы Сибири и Крайнего Севера, Дальнего Востока.
Северный морской путь — кратчайшая коммуникация между Европейской частью России и Дальним Востоком, Северо-Западный проход — морской путь между Атлантическим и Тихим океанами и воздушный мост между Северной Америкой и Юго-Восточной Азией проложены через заполярные территории Российской Федерации. Несметные, не тронутые запасы полезных ископаемых принадлежат российскому народу. Выгодное территориальное положение заключается не только в природных богатствах, но и в стратегическом преимуществе, как для экономики, так и для оборонного сектора. Защита и обеспечение национальных интересов России предусмотренные указом Президента № 645 от 26 октября 2020 г. «О Стратегии развития Арктической зоны Российской Федерации и обеспечения национальной безопасности на период до 2035 года» могут осуществляться в том числе на основе применения передовых технологий и техники, приспособленной к суровым условиям заполярных регионов. Автомобильный транспорт имеет важное значение в вопросе перспективного развития северных территорий. По данным аналитического агентства «Автостат» на середину 2023 года в России насчитывалось 3,7 млн грузовых автомобилей. Более четверти (26%) этого парка занимает автогигант КамАЗ, всего в стране зарегистрировано 963 тыс. таких грузовиков. На втором месте в рейтинге расположились грузовики производства ГАЗ с результатом 600 тыс. машин. Третью позицию занимают машины марки ЗИЛ с показателем 402 тыс. единиц. Первую пятерку дополнили автомобили «МАЗ» и «Урал» — 265 тыс. и 170 тыс. единиц соответственно. Бренды отечественного автопрома занимают более 65% российского парка грузовиков. Численности грузовых автомобилей отечественного и зарубежного производства по некоторым регионам России сведены в таблицу 1.
Таблица 1. Численность парка грузовых автомобилей по некоторым регионам России
Table 1. Trucks fleet in some Russian regions
№ п/п | Наименование региона | Численность автомобилей |
1 | Архангельская область | 23457 |
2 | Свердловская область | 68725 |
3 | Иркутская область | 70315 |
4 | Красноярский край | 67443 |
5 | Мурманская область | 9817 |
6 | Омская область | 52428 |
7 | Приморский край | 41432 |
8 | Республика Бурятия | 60217 |
9 | Республика Карелия | 138014 |
10 | Республика Коми | 27277 |
11 | Тюменская область | 97049 |
Характерной особенностью этих регионов являются отрицательные температуры. Для успешного пуска двигателя в таких условиях требуется тепловая подготовка. В цилиндрах двигателя воспламенению смеси предшествует переход жидкого топлива в газообразное состояние. Отрицательные температуры негативно влияют на процесс смены фазовых состояний, препятствуют гомогенизации топливо-воздушной смеси. Вероятность успешного пуска снижается и по другим причинам, связанным с вязкостью моторного масла и ёмкостью аккумуляторных батарей [1, 2].
На протяжении длительного времени учёные решают проблемную задачу низкотемпературного пуска [3–5]. Ушли в прошлое те времена, когда для успешного пуска разводились костры под двигателями и разжигались паяльные лампы. Современное общество вступило в новый виток развития. В настоящее время применение передовых технологий в решении задач тепловой подготовки двигателей в условиях отрицательных температур может обеспечить успешный пуск, в короткий период, с минимальными затратами энергии и минимальной трудоёмкостью работ.
Тепловую подготовку двигателя можно осуществлять за счёт использования тепла, вырабатываемого самим двигателем в процессе применения транспортного средства. При реализации действительного цикла, лишь 25% тепла, вводимого с топливом в камеру сгорания, реализуется в эффективную работу. Тепловой потенциал растрачивается (теряется) в результате неполного сгорания топлива, приведения в работу собственных систем и механизмов, теряется с выхлопными газами, рассеивается в атмосферу через систему охлаждения. Применение передовых технологий, основанных на современных достижениях науки и техники может обеспечить рациональное использование тепла, не реализуемого в эффективную работу двигателя.
ПОСТАНОВКА ЗАДАЧИ
Повысить надежность пуска, снизить ущерб ресурсу при низкотемпературном пуске без дополнительных затрат энергоносителей можно используя принцип аккумулирования собственной тепловой энергии применительно к системам поршневого двигателя. Одним из кардинальных путей решения вопроса является использование устройства, способного накапливать, хранить, реализовывать тепловую энергию. Такие устройства получили название «тепловые аккумуляторы» [6–9]. Из известных типов тепловых аккумуляторов, в рамках тепловой подготовки, наиболее приемлемым является тепловой аккумулятор фазового перехода, работающего по принципу «плавление — кристаллизация», с тепловым эффектом — выделением или поглощением теплоты фазового перехода. Работа теплового аккумулятора основана на реализации теплообменных процессов между различными средами. Учение о теплопередаче является частью общего учения о теплоте, фундамент которого заложил Ломоносов на основе корпускулярной теории строения вещества, выдвинутой в середине XVIII века. Теплообменные процессы — это процессы, связанные с переносом теплоты от более нагретых тел к менее нагретым. Как известно, при смене агрегатного состояния (плавлении — твердении, испарении — конденсации) происходит значительное поглощение или выделение энергии. Поэтому энтальпия веществ в таких устройствах повышается не столько по причине повышения температуры, сколько за счёт смены агрегатного состояния. Главным накопителем (хранителем) является теплоаккумулирующий материал, который заключён в герметично запаянные капсулы и находится в тепловом взаимодействии с теплоносителем. В качестве теплоносителя, может рассматриваться охлаждающая жидкость если тепловой аккумулятор централизованно включён в систему охлаждения. Теплообменное взаимодействие теплоаккумулирующего материала с теплоносителем на примере системы охлаждения обеспечивается работой циркуляционного насоса, чем объясняется низкая трудоёмкость тепловой подготовки. Различные конструкции тепловых аккумуляторов запатентованы и описаны в научных трудах. В качестве примера на рис. 1 представлена схема, простейшего по конструкции теплового аккумулятора фазового перехода цилиндрической формы в продольном разрезе.

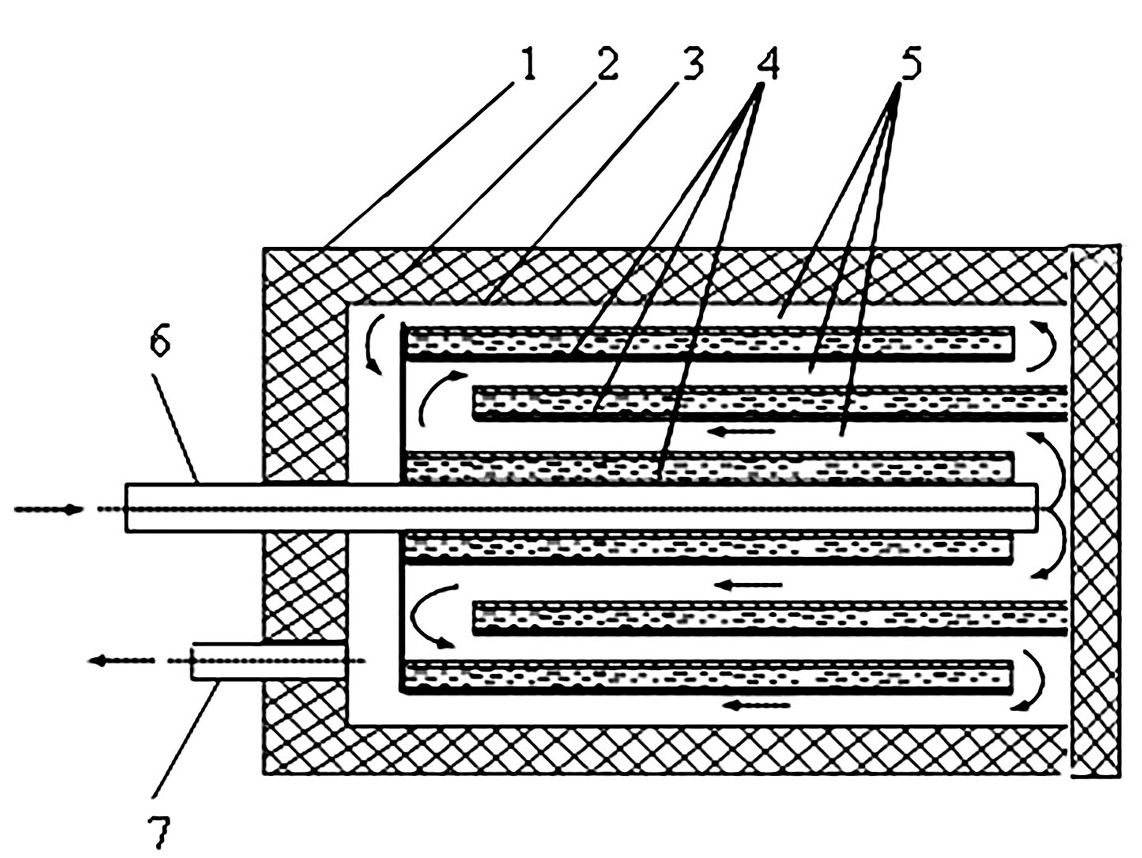

Рис. 1. Тепловой аккумулятор фазового перехода в продольном разрезе: 1 — наружный корпус; 2 — тепловая изоляция; 3 — внутренний корпус; 4 — металлические цилиндрические капсулы с теплоаккумулирующим материалом; 5 — щелевые зазоры теплоносителя; 6 — входной патрубок; 7 — выходной патрубок.
Fig. 1. The heat accumulator of phase transition in longitudinal section: 1 — an outer housing; 2 — heat isolation; 3 — an inner housing; 4 — metal cylindrical capsules with a heat-accumulating material; 5 — coolant path gaps; 6 — an inlet; 7 — an outlet.
Конструктивно тепловой аккумулятор состоит из теплоизолированного цилиндрического корпуса, входного и выходного патрубков, соединённых с системой охлаждения. Внутри корпуса находится теплообменник, состоящий из коаксиально расположенных цилиндрических капсул. Герметично запаянные капсулы заполнены теплоаккумулирующим материалом [9]. В качестве теплоаккумулирующего материала может применяться полиэтилен высокой плотности, парафин, гидроксид октогидрат бария. Теплоизоляционный материал обеспечивает продолжительную по времени готовность теплового аккумулятора при хранении техники. Тепловые аккумуляторы могут отличаться конструкцией и количеством теплоаккумулирующего материала [10].
В качестве примера в табл. 2 представлены характеристики теплового аккумулятора, в конструкцию которого включено 18 кг теплоаккумулирующего материала.
Таблица 2. Характеристики теплового аккумулятора
Table 2. Specification of the heat accumulator
Наименование | Характеристика |
Теплоаккумулирующий материал | Полиэтилен высокой плотности |
Масса теплоаккумулирующего материала, кг | 18 |
Масса, кг | 31,45 |
Габаритные размеры, мм | 174×270×460 |
Теплоиоляция | Пенопласт и двухслойный вспененный полимер, покрытый алюминиевой фольгой |
Материал корпуса | Нержавеющая сталь |
Материал теплообменника | Латунь |
Тепловая емкость, Дж/кгК | 46,5 |
Время хранения теплового заряда, час | 39 |
При всём многообразии работ в области тепловых аккумуляторов отсутствует предметная и объективная оценка их приспособленности к двигателям автотранспортных средств, неизвестна продолжительность времени зарядки/разрядки теплового аккумулятора в различных условиях. Нет всеобъемлющей практики и опыта применения. Для определения возможности (рациональности) применения теплового аккумулятора был проведён эксперимент.
ЭКСПЕРИМЕНТ
В рамках разработки новых технических решений, направленных на совершенствование средств тепловой подготовки проведен эксперимент. Для эксперимента подготовили специальную установку. Методика эксперимента предусматривала испытания в режиме зарядки (приёма тепловой энергии) и в режиме разрядки (отдачи тепловой энергии). В качестве теплоносителя использовалась смесь газов (атмосферный воздух). Теплоаккумулирующим материалом фазового перехода являлся полиэтилен высокой плотности. Свойства последнего сведены в табл. 3.
Таблица 3. Свойства полиэтилена высокой плотности
Table 3. Properties of high-density polyethylene
Параметр | Характеристика |
Плотность, кг/м3 | 0,956 |
Температура фазового перехода, К | 398–408 |
Удельная теплота фазового перехода, кДж/кг | 230 |
Удельная теплоемкость, кДж/кг·К | 2,5 |
Коэффициент теплопроводности, Вт/м·К | 0,25 |
Целью эксперимента являлось определение зависимостей времени зарядки теплового аккумулятора от различных температур теплоносителя, а также зависимостей времени разрядки от объемного расхода теплоносителя в контуре теплового аккумулятора. Таким образом, объёмный расход теплоносителя и его начальная температура должны определять активность теплообменных процессов в двух различных режимах и продолжительность зарядки/разрядки [11].
В первом случае системой, аналогичной системе выпуска в режиме зарядки, когда определялась зависимость времени зарядки теплового аккумулятора от температуры теплоносителя, во втором — в режиме разрядки, когда определялась зависимость времени разрядки теплового аккумулятора от объемного расхода теплоносителя.
Таблица 4. Параметры эксперимента в режиме зарядки/разрядки теплового аккумулятора
Table 4. Experiment parameters in charging/discharging modes of the heat accumulator
Режим зарядки | ||||
Параметр | Температура теплоаккумулирующего материала | Время зарядки | Начальная температура теплоносителя | Объёмный расход теплоносителя |
Значение | Аргумент 20–125 | Искомая функция | 110, 120, 130, 140, 150, 160, 170 | const 0.22 |
Размерность | t, °С | τ, c | t, °С | м3/c |
Режим разрядки | ||||
Значение | Аргумент 20–125 | Искомая функция | const минус 25 | 0,1; 0,12; 0,14; 0,16; 0,18; 0,2; 0,22 |
Размерность | t, °С | τ, c | t, °С | м3/c |
Параметры эксперимента делились на фиксированные и варьированные. В таблицу 4 сведены параметры эксперимента в различных режимах функционирования установки схема которой представлена на рис. 2.
Степень достоверности обеспечивалась достаточным количеством произведённых замеров, допустимой погрешностью приборов, которые сведены в табл. 5.
Таблица 5. Измерительные приборы
Table 5. Measuring devices
Наименование прибора | Характеристики |
Термопары ТПП | диапазон измерений от 0 до +600 °С погрешность ±1°С материал изготовления – платина |
Датчик Zentec HS1-01 | диапазон измерений от -40 до +300 °С погрешность ±0,5°С |
Многоканальный измеритель температуры МИТ–12 | количество каналов – 12 погрешность ±1°С |
Расходомер теплоносителя G4 UGI Meters LTD | предельно допустимый расход 380 дм3/мин погрешность ±0,5 % |
Таймер Kaiser | Лабораторный электронного типа |
В соответствии с классификацией, настоящий эксперимент можно отнести к разряду лабораторных [10]. Эксперимент осуществлялся в условиях специализированной лаборатории с температурой воздуха 20°С, атмосферным давлением 768 мм рт. ст., влажностью воздуха 82%.
Методика эксперимента предусматривала выполнение 7 циклов в режимах зарядки и разрядки осуществляемых последовательно. Многократность циклов способствует повышению достоверности информации в рамках достижения цели эксперимента [11]. Зарядка теплового аккумулятора производилась до температуры фазового перехода теплоаккумулирующего материала 125°С с различными температурами теплоносителя при его постоянном расходе. Разрядка теплового аккумулятора происходила до температуры теплоаккумулирующего материала 20°С с разной активностью циркуляции теплоносителя, при его постоянной начальной температуре после чего осуществлялась очередная зарядка.

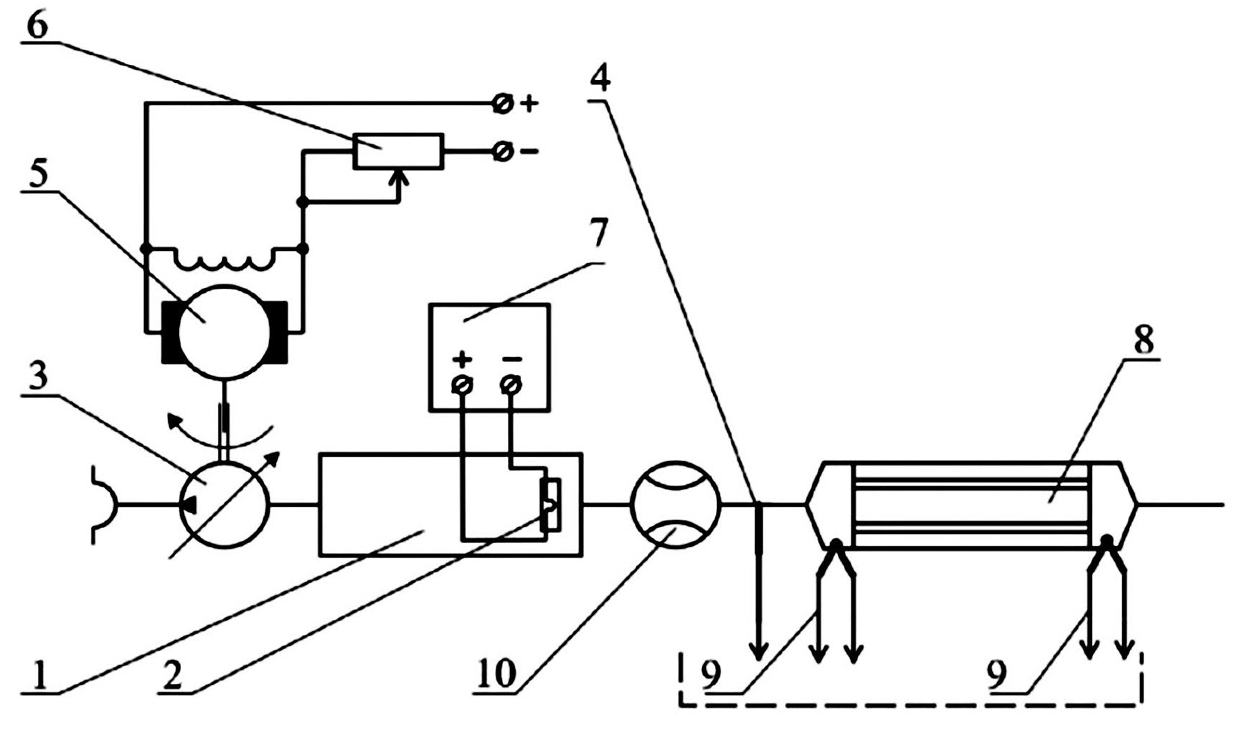

Рис. 2. Схема экспериментальной установки: 1 — регулятор начальной температуры теплоносителя; 2 — нагревательно-охладительный элемент; 3 — воздушный нагнетатель; 4 — термопара; 5 — электрический двигатель; 6 — переменное сопротивление; 7 — автоматическая система управления нагревательно-охладительным элементом; 8 — тепловой аккумулятор; 9 — термопары; 10 — расходомер газовый G4 фирмы UGI Meters LTD.
Fig. 2. Diagram of the experimental facility: 1 — an initial coolant temperature adjuster; 2 — a heating-cooling element; 3 — a supercharger; 4 — a thermal couple; 5 — an electric engine; 6 — a variable resistance element; 7 — an automatic control system of the heating-cooling element; 8 — a heat accumulator; 9 — thermal couples; 10 — the UGI Meters G4 gas flowmeter.
В соответствии с планом эксперимента, с помощью системы управления мощностью нагревательного элемента устанавливалась фиксированная температура теплоносителя, после чего теплоноситель подавался нагнетателем 3, в тепловой аккумулятор 8. Отсчёт времени вёлся с начала зарядки теплового аккумулятора, то есть от температуры 20°С, и фиксировался в зависимости от изменения температуры через каждые 10°С до заданной температуры теплоаккумулирующего материала (125°С). Изменение температуры теплоаккумулирующего материала может влиять на продолжительность зарядного цикла [10]. Каждой начальной температуре теплоносителя соответствовала своя серия замеров. Таким образом, было выполнено 7 серий замеров. Численные значения времени зарядки теплового аккумулятора в зависимости от температуры теплоносителя сведены в табл. 6.
Таблица 6. Время зарядки теплового аккумулятора в зависимости от температуры теплоаккумулирующего материала при различных начальных температурах теплоносителя
Table 6. Heat accumulator charging period depending on the heat-accumulating material temperature at various coolant initial temperatures
Температура ТАМ, °С | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 125 | |
Время зарядки, с | |||||||||||||
Температура теплоносителя, °С | 110 | 0 | 102 | 125 | 358 | 552 | 753 | 983 | 1262 | 1544 | |||
120 | 0 | 91 | 201 | 325 | 491 | 662 | 880 | 1141 | 1452 | 1795 | |||
130 | 0 | 89 | 178 | 295 | 431 | 569 | 778 | 1028 | 1361 | 1709 | 2051 | ||
140 | 0 | 85 | 155 | 262 | 371 | 493 | 672 | 908 | 1227 | 1601 | 1998 | 2434 | |
150 | 0 | 79 | 133 | 231 | 295 | 421 | 578 | 802 | 1150 | 1495 | 1921 | 2145 | |
160 | 0 | 60 | 120 | 176 | 221 | 315 | 448 | 683 | 1003 | 1402 | 1804 | 2032 | |
170 | 0 | 60 | 102 | 131 | 167 | 250 | 350 | 550 | 850 | 1250 | 1650 | 1896 | |
На основе полученных значений, построены графические зависимости времени зарядки теплового аккумулятора от температуры теплоаккумулирующего материала при различных начальных температурах теплоносителя. Зависимости представлены на рис. 3.

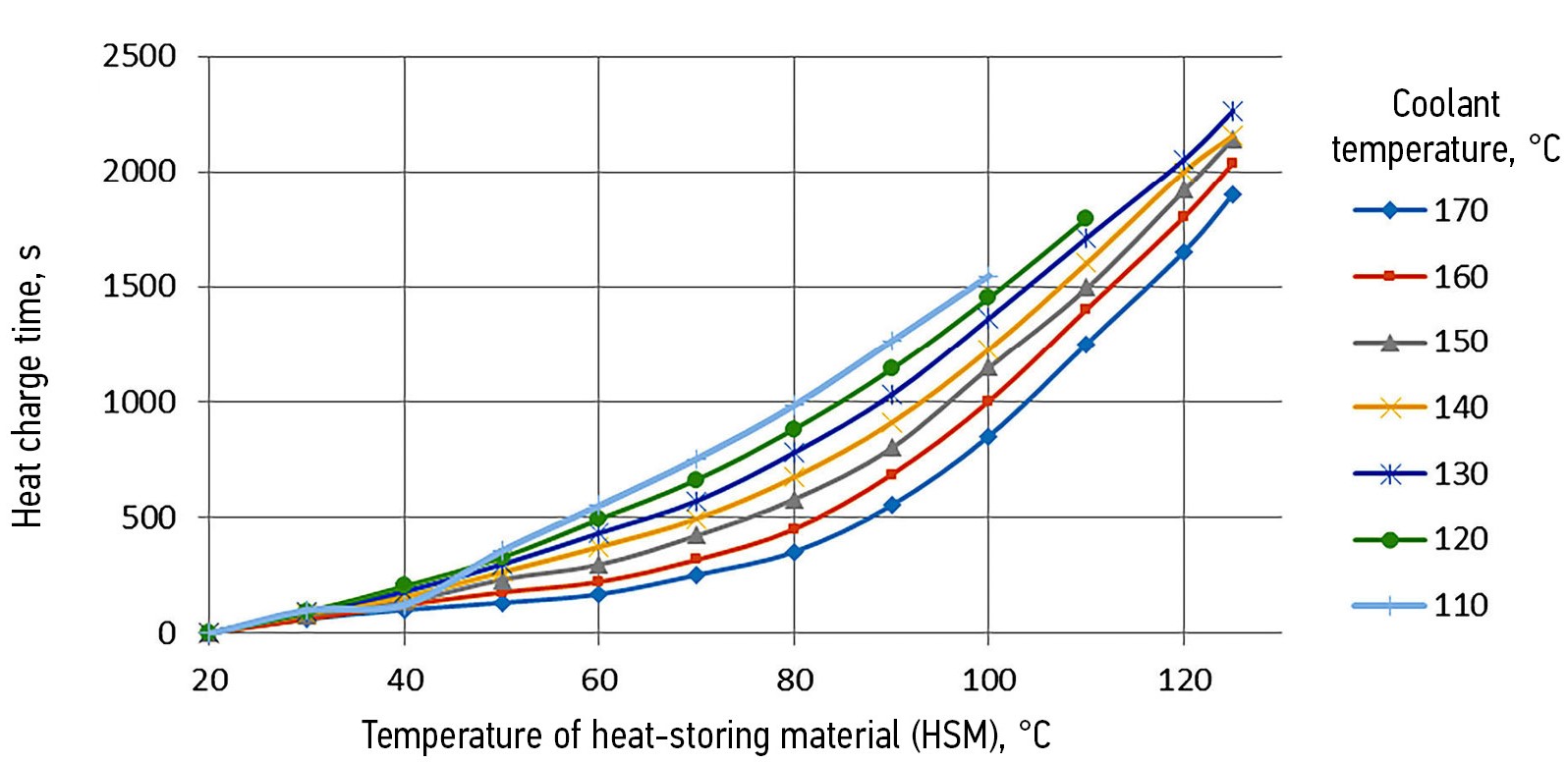

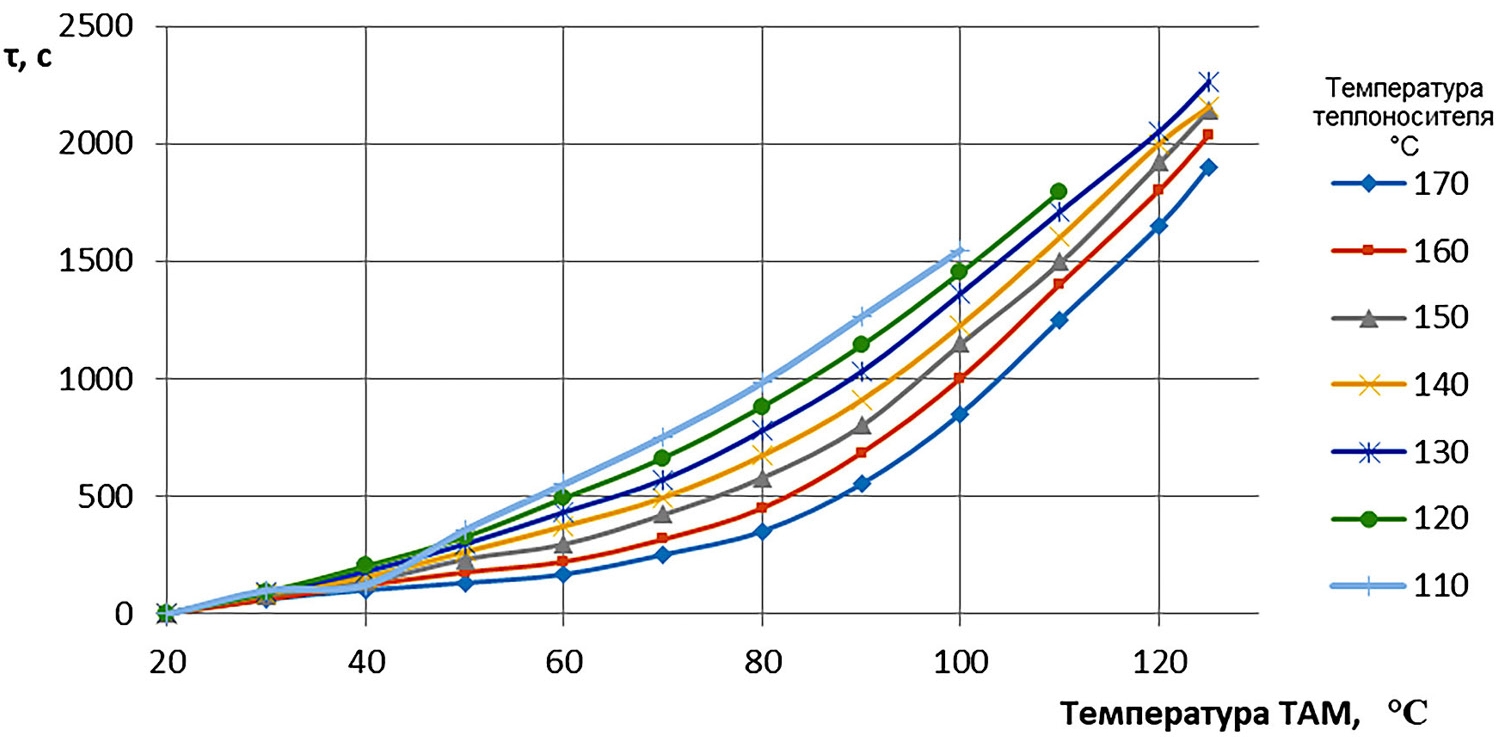

Рис. 3. Зависимости времени зарядки теплового аккумулятора от температуры теплоаккумулирующего материала при различных начальных температурах теплоносителя.
Fig. 3. Curves of heat accumulator charging period depending on the heat-accumulating material temperature at various coolant initial temperatures.
В условиях разрядки, методика эксперимента предусматривала фиксированное начальное значение теплоносителя и варьированные значения объёмного расхода теплоносителя. Температура теплоаккумулирующего материала может влиять на продолжительность разрядки теплового аккумулятора [10]. Каждому значению объёмного расхода теплоносителя соответствовала своя серия замеров. Таким образом было выполнено 7 серий замеров. Численные значения времени разрядки теплового аккумулятора в зависимости от расхода теплоносителя сведены в табл. 7.
Таблица 7. Время разрядки теплового аккумулятора в зависимости от температуры теплоаккумулирующего материала при различных объёмных расходах теплоносителя
Table 7. Heat accumulator discharging period depending on heat-accumulating material temperature at various coolant rates
Температура ТАМ, °С | 125 | 120 | 110 | 100 | 90 | 80 | 70 | 60 | 50 | 40 | 30 | 20 | |
Время разрядки, с | |||||||||||||
Расход теплоносителя, м3/с | 0,1 | 0 | 10 | 22 | 62 | 104 | 153 | 214 | 275 | 345 | 436 | 538 | 674 |
0,12 | 0 | 9 | 21 | 56 | 95 | 140 | 191 | 246 | 315 | 391 | 487 | 617 | |
0,14 | 0 | 8 | 20 | 50 | 86 | 127 | 168 | 216 | 278 | 346 | 438 | 567 | |
0,16 | 0 | 7 | 19 | 45 | 77 | 111 | 145 | 186 | 237 | 301 | 389 | 505 | |
0,18 | 0 | 6 | 19 | 40 | 68 | 95 | 122 | 155 | 198 | 255 | 349 | 456 | |
0,2 | 0 | 5 | 17 | 28 | 48 | 68 | 92 | 125 | 168 | 222 | 301 | 414 | |
0,22 | 0 | 4 | 10 | 18 | 28 | 43 | 66 | 97 | 140 | 194 | 257 | 366 | |
На основе численных значений построены графические зависимости времени разрядки теплового аккумулятора от температуры теплоносителя при различных объёмных расходах теплоносителя представленные на рис. 4.

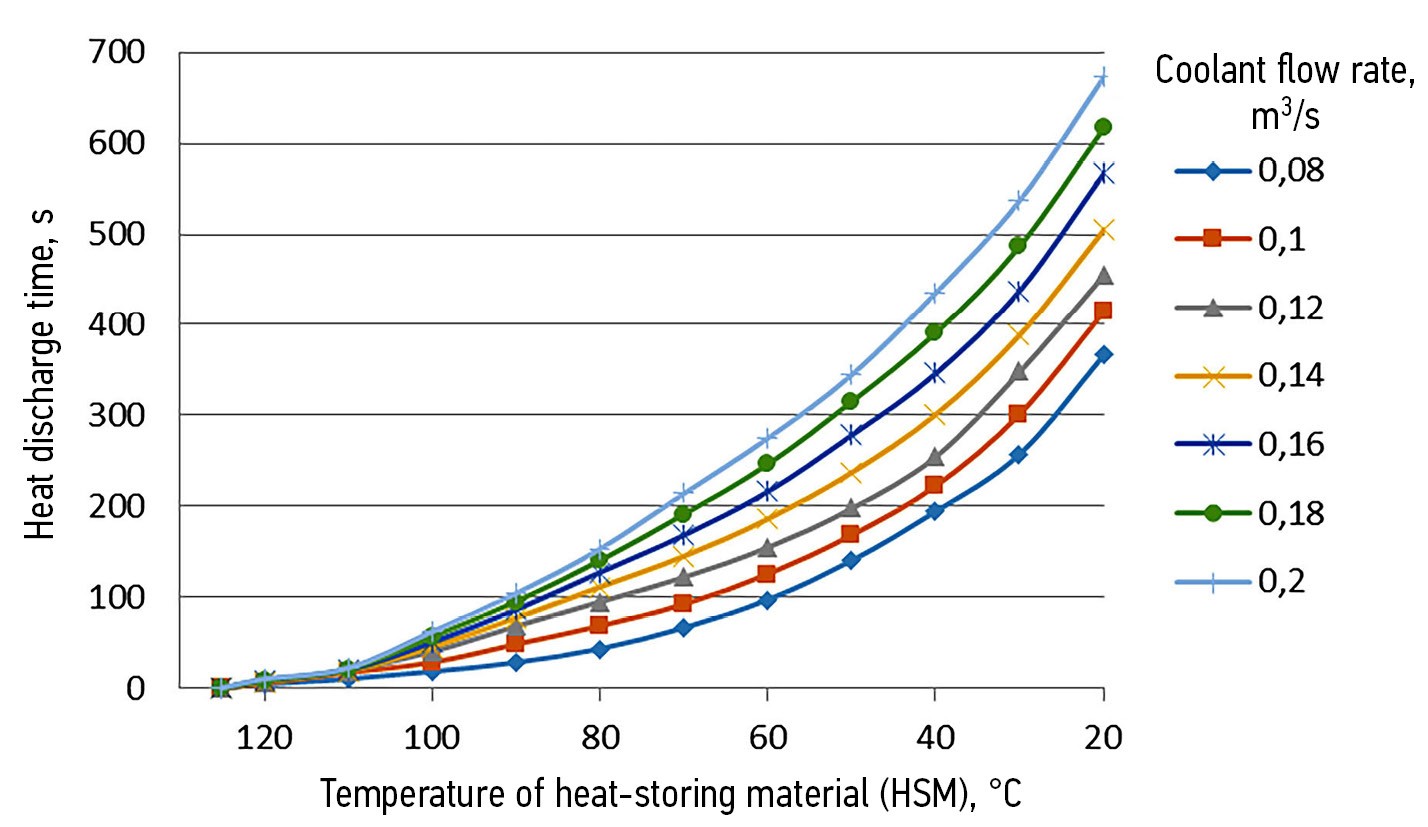

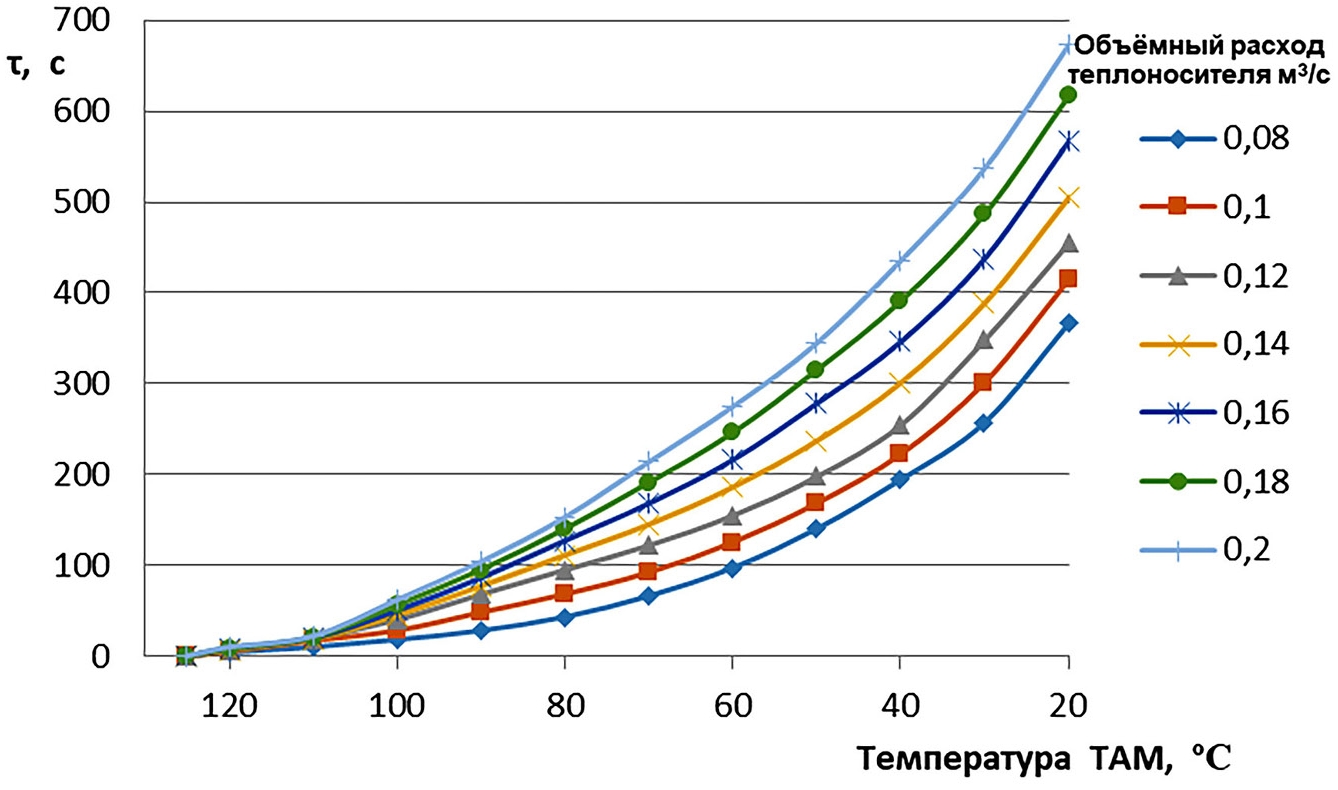

Рис. 4. Зависимости времени разрядки теплового аккумулятора о.т температуры теплоносителя при ра.зл.ич.ны.х объёмных расходах теплоносителя.
Fig. 4. Curves of heat accumulator discharging period depending on heat-accumulating material temperature at various coolant rates.
Результаты описанного эксперимента позволили сформулировать следующие выводы:
- Установленные зависимости продолжительности зарядки теплового аккумулятора в условиях различных температур теплоаккумулирующего материала свидетельствуют о влиянии начальных температур теплоносителя на продолжительность зарядного цикла. При этом установлено, что повышение температуры теплоносителя, сокращает продолжительность времени зарядки. Диапазон продолжительности в условиях эксперимента составил от 1896 до 2434 секунд.
- Установленные зависимости продолжительности процесса разрядки теплового аккумулятора в условиях различной активности движения теплоносителя свидетельствует о влиянии температуры последнего на продолжительность разрядного цикла. Диапазон продолжительности в условиях эксперимента составил от 366 до 674 секунд.
- Время, затрачиваемое на реализацию зарядно-разрядных циклов, а также низкая трудоёмкость работ могут технологично вписываться в мероприятия по тепловой подготовке холодного двигателя. Установлено, что тепловой аккумулятор фазового перехода с теплоаккумулирующим материалом (полиэтиленом) высокой плотности может быть использован для повышения надёжности пуска поршневых двигателей автотранспортных средств в условиях отрицательных температур холодного климата.
ЗАКЛЮЧЕНИЕ
Описанное устройство применимо для совершенствования теплообменных процессов в рамках тепловой подготовки поршневых двигателей автотранспортных средств в условиях отрицательных температур. Новое техническое решение отличает высокая технологичность, низкая трудоёмкость, энергоэкономичность. Описанное устройство может применяться для повышения температуры масла смазочной системы, охлаждающей жидкости системы охлаждения и смеси газов атмосферного воздуха в системе питания воздухом. Обязательным условием такого применения является высокая теплоизоляционная эффективность, обеспечивающая (сохраняющая) приобретённую энергию в течение продолжительного времени во избежание саморазрядки по причине теплообменных процессов с окружающей средой.
