Study of the turn kinematics of a wheeled vehicle with a variable track

Full Text

Введение

Наиболее распространённым способом криволинейного движения современных автомобилей и тракторов является изменение направления движения поворотом, в ту или иную сторону относительно остова машины, передних управляемых колёс, за счёт чего на них возникают боковые реакции со стороны опорной поверхности [1–3].

Для изменения направления движения колёсной машины служит механизм рулевого привода, основным и необходимым предъявляемым требованием, к которому является обеспечение качения колёс по полотну дороги без проскальзывания [4, 5]. В том случае, когда система рулевого управления обеспечивает чистое качение колёс при повороте, касательные к траекториям движения колёс должны быть перпендикулярны к направлению их осей, а продолжение осей колёс — пересекаться в одной точке, являющейся центром поворота колёсной машины (точки О₁ и О₂ на рис. 1).



Рис. 1. Кинематическая схема поворота машины при условии чистого качения колёс.

Fig. 1. Kinematic scheme of turning the machine under the condition of pure rolling of the wheels.



Соблюдение указанных условий, очевидно, требует различных углов поворота управляемых колёс. Причем, как видно из кинематической схемы поворота на рис. 1, внешнее (наружное) колесо должно поворачиваться на угол ${\alpha }_{\text{Н}}$, который меньше, чем угол поворота внутреннего колеса ${\alpha }_{\text{В}}$. В этом случае между углами ${\alpha }_{\text{Н}}$ и ${\alpha }_{\text{В}}$ существует следующая очевидная зависимость [6, 7]:

$\mathrm{ctg}{\alpha }_{\text{Н}}-\mathrm{ctg}{\alpha }_{\text{В}}=\frac{B}{L}$, (1)

где L — продольная (колёсная) база машины; В — расстояние между осями шкворней (шкворневая колея).

Выполнение равенства (1) является подтверждением условия соблюдения правильной кинематики поворота, при которой все колёса машины катятся по концентрическим окружностям. Невыполнение же требования (1) приводит к скольжению шин по дороге, быстрому их износу, излишнему расходу мощности двигателя и топлива. Кроме того, при этом появляются дополнительные нагрузки на систему рулевого управления, что ведет к преждевременному возникновению в сочленениях между её деталями больших люфтов, вызывающих плохое держание колёсной машиной дороги, к её вилянию, особенно при движении на высоких скоростях и на ухабистых дорогах. В этом случае, также снижается степень надёжности действия рулевой системы, поскольку, в отличие от многих других агрегатов и механизмов выход из строя даже одной её детали в большинстве случаев может привести к аварии или катастрофе [8].

Следует отметить, что правильная кинематика при криволинейном движении машины, представленная на рис. 1, естественно, нарушается в условиях реальной эксплуатации из-за эластичных свойств шин, поэтому выбор и обоснование параметров звеньев механизма рулевого привода, осуществляется с некоторыми допущениями, предполагающими управляемые колеса абсолютно жёсткими в боковом направлении [6, 7, 9–11].

В конструкциях большинства современных автомобилей и тракторов соблюдение положения (1), достижение при этом вполне определенного соотношения между углами поворота управляемых колёс во всем диапазоне их изменения, обеспечивается рулевым приводом, в качестве которого применяется рычажный механизм рулевой трапеции (рис. 2) [ 7, 9–12].

Однако, рулевая трапеция (см. рис. 2), применяемая в приводе управляемых колёс, не позволяет достичь полного согласования с исходной общей кинематикой правильного поворота (см. рис. 1) и, соответственно, чистого качения колёс, т.е. не обеспечивает следующие из его геометрии требуемые соотношения между углами поворота управляемых колёс ${\alpha }_{\text{Н}}$ и ${\alpha }_{\text{В}}$. Боковая эластичность шин лишь в отдельных случаях, при некоторых эпизодически возникающих соответствующих условиях, может компенсировать это несоответствие.

Существует ряд методик подбора геометрических параметров звеньев рулевой трапеции аналитическими, графическими и графоаналитическими способами, дающих, в конечном итоге, примерно равноценные результаты [6, 7, 13]. Например, в работе [4, 13], из рассмотрения геометрии рулевой трапеции, установлена следующая аналитическая взаимосвязь между углами ${\alpha }_{\text{Н}}$ и ${\alpha }_{\text{В}}$:

${\alpha }_{\text{H}}=\phi +\mathrm{arctg}\left(\frac{m\cos \left(\phi +{\alpha }_{\text{B}}\right)}{B-m\sin \left(\phi +{\alpha }_{\text{B}}\right)}\right)-\arcsin \left(\frac{m+2B\sin \phi -2m{\text{sin}}^2\phi -B\text{sin}\left(\phi +{\alpha }_{\text{B}}\right)}{\sqrt{B^2+m^2-2Bm\sin \left(\phi +{\alpha }_{\text{B}}\right)}}\right)$ (2)

где φ — углы наклона боковых поворотных рычагов 1 (см. рис. 2) к передней оси машины 2; m — длина боковых поворотных рычагов 1 (см. рис. 2).



Рис. 2. Кинематическая схема поворота машины, реализуемого рулевой трапецией: 1 — боковой поворотный рычаг; 2 — передняя ось машины; 3 — поперечная тяга рулевой трапеции.

Fig. 2. The kinematic scheme of the turning of the machine ensured with the steering linkage: 1 — a side pivot arm; 2 — a front axle of the machine; 3 — a transverse rod of the steering linkage.



Сравнение выражений (1) и (2) позволяет сделать вывод о том, что они нетождественные, и, следовательно, между теоретически необходимыми углами поворота колёс ${\alpha }_{\text{Н}}$ и ${\alpha }_{\text{В}}$, полученными согласно кинематике правильного поворота (1), и фактическими, реализуемыми рулевой трапецией (2), будет неизбежно существовать разность.

При выполнении сельскохозяйственных операций, в зависимости от агротехнических требований, существует необходимость в регулировке колеи трактора, при которой изменяется длина поперечной тяги трапеции. Очевидно, при этом будут изменяться кинематические характеристики криволинейного движения машины [6–8, 13].

Цель работы

В связи с вышесказанным целью исследования является оценка степени несоответствия фактической кинематики поворота и кинематики правильного поворота при изменении колеи трактора.

Материалы и методы

Для достижения поставленной цели использовались аналитические методы, позволившие получить некоторые расчетные закономерности, и провести численный анализ кинематики поворота трактора с изменяемой колеей для разных параметров рулевой трапеции.

Проведем анализ работоспособности рулевого привода колёсного трактора Беларус-80.1, у которого согласно техническим характеристикам и данным, полученным измерениями, колёсная базы L = 2,37 м, ширина колеи передних колёс изменяется в пределах В’ = 1,35…1,75 м с интервалами 0,10 м, шкворневая колея также варьируется дискретно через 0,10 м от B = 1,02 м до В = 1,42 м, длина рычагов 1 m = 0,2066 м и углы их наклона φ = 73,83°, отношение m/n = 0,228, где n — длина поперечной рулевой тяги 3 [14]. Для наглядности конструктивных изменений и сравнения результатов исследований на рис. 1 и 2 представлены схемы поворота для двух вариантов В и В’.

Параметры правильного поворота при изменении колеи

Увеличение или уменьшение шкворневой колеи В согласно условию чистого качения (1) приводит к очевидному изменению необходимого для его соблюдения соотношения между углами ${\alpha }_{\text{Н}}$ и ${\alpha }_{\text{В}}$, и, как следствие, — геометрических и кинематических параметров правильного поворота (см. рис. 1): среднего угла поворота управляемых колёс ${\alpha }_{\text{ср}}$, положения мгновенного центра поворота на продолжении задней оси машины (точки О₁, О₂), минимального теоретического радиуса поворота (R_min1, R_min2) и теоретического радиуса кривизны траектории, описываемой центром тяжести (R_с1, R_с2), которые рассчитаны по следующим формулам [7, 15]:

$\mathrm{ctg}{\alpha }_{\text{ср}}=\frac{\mathrm{ctg}{\alpha }_{\text{н}}+\mathrm{ctg}{\alpha }_{\text{в}}}{2}$; (3)

${\alpha }_{\text{н}}=\mathrm{arctg}\left(\frac{L\mathrm{tg}{\alpha }_{\text{в}}}{L+B\mathrm{tg}{\alpha }_{\text{в}}}\right)$; (4)

$R_{min}=\frac{L}{\mathrm{tg}{\alpha }_{\text{в}}}+\frac{1}{2}B=\frac{L}{\mathrm{tg}{\alpha }_{\text{н}}}-\frac{1}{2}B$; (5)

$R_{\text{с}}=\sqrt{b^2+L^2{\mathrm{ctg}}^2{\alpha }_{\text{ср}}}$, (6)

где b — расстояние от центра тяжести С до задней оси машины (см. рис. 1).

По (1, 3–6), например, при $B=\mathrm{1,02}$ м и ${\alpha }_{\text{в}}=25°$ получено ${\alpha }_{\text{ср}}=\mathrm{22,9664}°$, ${\alpha }_{\text{н}}=\mathrm{21,2245}°$, $R_{\min }=\mathrm{5,5925}$ м, $R_{\text{с}}=\mathrm{5,6480}$ м; при $B=\mathrm{1,02}$ м и ${\alpha }_{\text{в}}=40°$ — ${\alpha }_{\text{ср}}=\mathrm{35,4037}°$, ${\alpha }_{\text{н}}=\mathrm{31,6527}°$, $R_{\min }=\mathrm{3,3345}$ м, $R_{\text{с}}=\mathrm{3,4268}$ м; при $B=\mathrm{1,42}$ м и ${\alpha }_{\text{в}}=25°$ — ${\alpha }_{\text{ср}}=\mathrm{22,2520}°$, ${\alpha }_{\text{н}}=\mathrm{20,0256}°$, $R_{\min }=\mathrm{5,7925}$ м, $R_{\text{с}}=\mathrm{5,8461}$ м; при $B=\mathrm{1,42}$ м и ${\alpha }_{\text{в}}=40°$ — ${\alpha }_{\text{ср}}=\mathrm{33,8435}°$, ${\alpha }_{\text{н}}=\mathrm{29,1779}°$, $R_{\min }=\mathrm{3,5345}$ м, $R_{\text{с}}=\mathrm{3,6217}$ м (рис. 3, табл. 1).

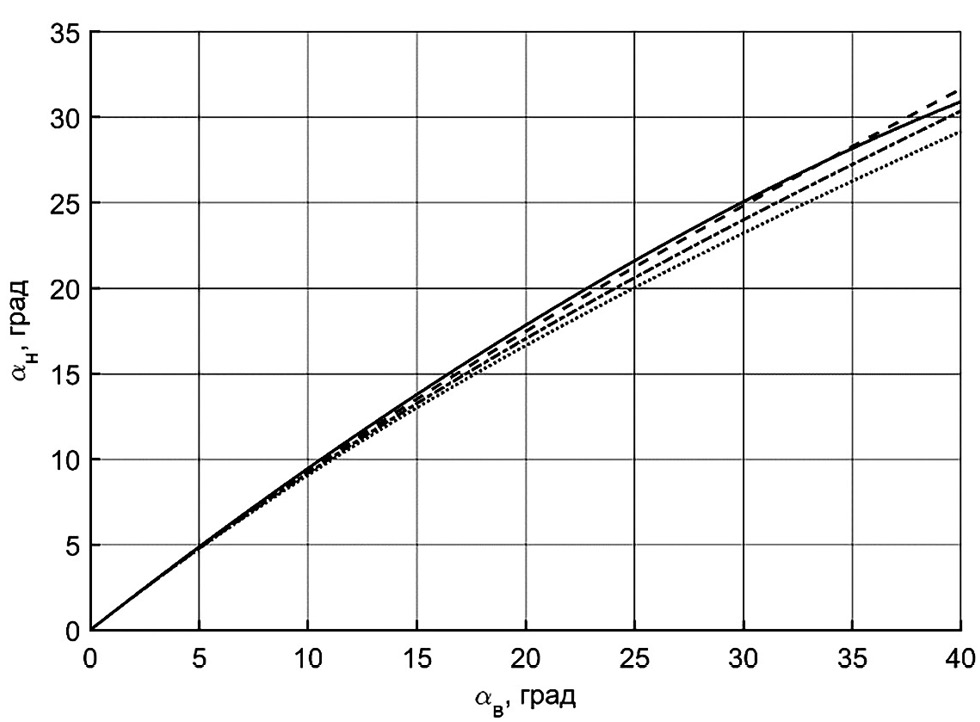

Рис. 3. Графики зависимостей углов поворота наружного колеса от углов поворота внутреннего колеса трактора Беларус-80.1: ——— трапеция; – – – – чистое качение при В = 1,02 м; −∙−∙− чистое качение при В = 1,22 м; ∙∙∙∙∙∙∙∙∙∙∙∙ чистое качение при В = 1,42 м.

Fig. 3. Graphs of the dependences of the steer angles of the outer wheel on the steer angles of the internal wheel of the Belarus-80.1 tractor: ——— linkage; – – – – pure rolling at B = 1,02 m; −∙−∙− pure rolling at B = 1,22 m; ∙∙∙∙∙∙∙∙∙∙∙∙ pure rolling at B = 1,42 m.



Таблица 1. Кинематические параметры правильного поворота

Table 1. Kinematic parameters of correct turn

№ п.п.	${\alpha }_{\text{В}}$, град	${\alpha }_{\text{Н}}$, град	${\alpha }_{\text{ср}}$, град	Rmin, м	Rс, м
B = 1,02 м
1	1	0,9925	0,9963	136,2872	136,2895
2	5	4,8194	4,9081	27,5992	27,6105
3	10	9,3074	9,6414	13,9509	13,9733
4	15	13,5090	14,2163	9,3550	9,3883
5	20	17,4676	18,6513	7,0215	7,0658
6	25	21,2245	22,9664	5,5925	5,6480
7	30	24,8178	27,1826	4,6150	4,6821
8	35	28,2829	31,3212	3,8947	3,9740
9	40	31,6527	35,4037	3,3345	3,4268
B = 1,22 м
1	1	0,9911	0,9955	136,3872	136,3895
2	5	4,7855	4,8904	27,6992	27,7105
3	10	9,1827	9,5741	14,0509	14,0731
4	15	13,2501	14,0719	9,4550	9,4879
5	20	17,0423	18,4071	7,1215	7,1652
6	25	20,6084	22,6038	5,6925	5,7470
7	30	23,9926	26,6866	4,7150	4,7807
8	35	27,2344	30,6800	3,9947	4,0721
9	40	30,3698	34,6082	3,4345	3,5241
B = 1,42 м
1	1	0,9897	0,9948	136,4872	136,4895
2	5	4,7521	4,8729	27,7992	27,8104
3	10	9,0611	9,5077	14,1509	14,1730
4	15	13,0008	13,9304	9,5550	9,5876
5	20	16,6366	18,1691	7,2215	7,2646
6	25	20,0256	22,2520	5,7925	5,8461
7	30	23,2175	26,2071	4,8150	4,8793
8	35	26,2556	30,0621	4,0947	4,1702
9	40	29,1779	33,8435	3,5345	3,6217



Таким образом, с увеличением B на 0,4 м, R_min и R_с также увеличиваются, примерно на 0,2 м, во всем диапазоне изменения углов поворота управляемых колёс, что в процентном отношении при B = 1,02 м составляет около 3,5%, а при B = 1,42 м — 5,5%.

Параметры фактического поворота при изменении колеи

С изменением межколёсной колеи В’ пропорционально ей изменяются шкворневая колея В и длина n поперечной тяги 3 рулевой трапеции, а длина m поворотных рычагов 1 и угол их наклона φ остаются постоянными. Однако, подобное нарушение исходной геометрии рулевой трапеции практически не оказывает влияние на начальное соотношение между углами ${\alpha }_{\text{В}}$ и ${\alpha }_{\text{Н}}$, о чём можно судить по результатам расчётов ${\alpha }_{\text{Н}}$ при переменных величинах В и ${\alpha }_{\text{В}}$ (2), приведённых в табл. 2, и об этом также свидетельствует то, что графики зависимостей  на рис. 3, полученные для вариантов поворота машины с рулевой трапецией для всех исследуемых позиций, совпадают.



Таблица 2. Кинематические параметры поворота, реализуемые рулевой трапецией

Table 2. Kinematic parameters of turn ensured with the steering linkage

№ п/п	${\alpha }_{\text{В}}$, град	${\alpha }_{\text{Н}}$, град	${\alpha }_{\text{ср}}$, град	Rmin, м	Rс, м
B = 1,02 м
1	1	0,9943	0,9972	179,2957	179,3108
2	5	4,8608	4,9294	35,9523	36,0265
3	10	9,4520	9,7183	17,7573	17,8994
4	15	13,7775	14,3634	13,7775	14,3634
5	20	17,8313	18,8557	8,2658	8,5122
6	25	21,5982	23,1818	6,2446	6,5226
7	30	25,0554	27,3228	4,8502	5,1448
8	35	28,1727	31,2548	3,8284	4,1241
9	40	30,9127	34,9483	3,0516	3,3339
B = 1,22 м
1	1	0,9944	0,9972	218,9098	218,9307
2	5	4,8636	4,9309	43,8917	43,9939
3	10	9,4629	9,7241	21,6810	21,8775
4	15	13,8019	14,3766	14,0556	14,3342
5	20	17,8751	18,8801	10,1006	10,4461
6	25	21,6687	23,2220	7,6358	8,0303
7	30	25,1613	27,3848	5,9355	6,3600
8	35	28,3247	31,3463	4,6891	5,1241
9	40	31,1243	35,0795	3,7410	4,1677
B = 1,42 м
1	1	0,9945	0,9973	258,5240	258,5506
2	5	4,8655	4,9318	51,8310	51,9616
3	10	9,4704	9,7281	25,6046	25,8564
4	15	13,8188	14,3857	16,6028	16,9612
5	20	17,9055	18,8970	11,9352	12,3819
6	25	21,7175	23,2498	9,0267	9,5404
7	30	25,2344	27,4275	7,0204	7,5781
8	35	28,4294	31,4092	5,5495	6,1278
9	40	31,2698	35,1692	4,4301	5,0061



Для расчета других общих кинематических параметров поворота, реализуемого рулевой трапецией, использовалось выражение (3) и следующие формулы, полученные нами из рассмотрения тригонометрии кинематической схемы поворота (см. рис. 2):

$R_{\min }=B\left(\frac{\mathrm{tg}{\alpha }_H}{\mathrm{tg}{\alpha }_B-\mathrm{tg}{\alpha }_H}+\frac{1}{2}\right)$; (7)

$R_{\text{с}}=\sqrt{{\left(b+e\right)}^2+L^2{\mathrm{ctg}}^2{\alpha }_{\text{ср}}}$, (8)

где «вылет» мгновенного центра поворота (см. рис. 2) определяется согласно:

$e=B\frac{\mathrm{tg}{\alpha }_{\text{н}}\mathrm{tg}{\alpha }_{\text{в}}}{\mathrm{tg}{\alpha }_{\text{в}}-\mathrm{tg}{\alpha }_{\text{н}}}-L$.

Результаты и обсуждение

Так как выполненные изменения в геометрии рулевой трапеции практически не повлияли на соотношение между ${\alpha }_{\text{В}}$ и ${\alpha }_{\text{Н}}$, определяемое рулевой трапецией, а указанные соотношения по условиям чистого качения меняются, то наблюдается рассогласование $\Delta {\alpha }_{\text{н}}$ между углом поворота наружного колеса ${\alpha }_{\text{Н}}$, реализуемого трапецией (2) и тем же углом, полученным из условия правильного поворота (1), при изменении В (рис. 4).



Рис. 4. Графики зависимостей разности между углами поворота наружного управляемого колеса, полученных из условия чистого качения и реализуемого рулевой трапеции, от шкворневой колеи и угла поворота внутреннего управляемого колеса трактора Беларус 80.1.

Fig. 4. Graphs of the dependence of the difference between the angles of rotation of the outer steerable wheel from the track along the pins and the angle of rotation of the inner steerable wheel of the tractor Belarus 80.1, obtained from the condition of pure rolling and realized steering trapezoid.



При увеличении угла ${\alpha }_{\text{В}}$ практически во всем диапазоне его изменения расхождение между ${\alpha }_{\text{Н}}$ растёт. Получено: $\Delta {\alpha }_{\text{н\hspace{0.05em}max}}=\mathrm{1,1701}°$ при ${\alpha }_{\text{В}}$ = 31° и В = 1,22 м; $\Delta {\alpha }_{\text{н\hspace{0.05em}max}}=\mathrm{2,1783}°$ — ${\alpha }_{\text{В}}$ = 36° и В = 1,42 м; $\Delta {\alpha }_{\text{н}}$ = 0,7545° — ${\alpha }_{\text{В}}$ = 40° и В = 1,22 м; $\Delta {\alpha }_{\text{н}}$ = 2,0919° — ${\alpha }_{\text{В}}$ = 40° и В = 1,42 м. При этом для В = 1,02 м $\Delta {\alpha }_{\text{н}}$ = 0,1872° при ${\alpha }_{\text{В}}$ = 31° и $\Delta {\alpha }_{\text{н}}$ = 0,213° при ${\alpha }_{\text{В}} =$ 36°.

Как видно, в рассмотренных случаях, до некоторого значения ${\alpha }_{\text{В}}$ величина $\Delta {\alpha }_{\text{н}}$ увеличивается, а затем уменьшается примерно с такой же интенсивностью, с которой был её рост.

Несмотря на, кажется, не большую разность между ${\alpha }_{\text{Н}}$ по (1) и (2), при этом R_min и R_с правильного поворота и поворота, осуществляемого рулевой трапецией, имеют значительные отличия, что позволяет сделать вывод об ухудшении устойчивости движения и маневренности машины. Так по (7) и (8) при B = 1,22 м и = ${\alpha }_{\text{В}}$ 25° имеем R_min = 7,6358 м, R_с = 8,0303 м; при B = 1,22 м и ${\alpha }_{\text{В}}$ = 40° — R_min = 3,7410 м, R_с = 4,1677 м; при B = 1,42 м и ${\alpha }_{\text{В}}$ = 25° — R_min = 9,0267 м, R_с = 9,5404 м; при B = 1,42 м и ${\alpha }_{\text{В}}$ = 40° — R_min = 4,4301 м, R_с = 5,0061 м (табл. 2).

Таким образом, с увеличением B на 0,2 м с 1,22 м до 1,42 м при ${\alpha }_{\text{В}}$ = 25° R_min возрастает на величину $\Delta R_{\min }$ = 1,3909 м или на 15,41%, а R_C — на $\Delta R_{\text{с}}$ = 1,5101 м (15,83%); при ${\alpha }_{\text{В}}$ = 40° соответственно на $\Delta R_{\min }$ = 0,6891 м (15,55%), а R_C — на $\Delta R_{\text{с}} =$ 0,8384 м (16,70%).

Сравнение этих же кинематических характеристик с полученными из условия чистого качения (5), (6) дало следующее их увеличение (см. табл. 1, табл. 2): при ${\alpha }_{\text{В}}$ = 25° и В = 1,22 м — $\Delta R_{\min }$ = 1,9433 м (25,45%),  $\Delta R_{\text{с}}$ = 2,2833 м (28,43%); при ${\alpha }_{\text{В}}$ = 25° и В = 1,42 м — $\Delta R_{\min }$ = 3,2340 м (35,83%), $\Delta R_{\text{с}}$ = 3,6943 м (38,72%); при ${\alpha }_{\text{В}}$ = 40° и В = 1,22 м — $\Delta R_{\min } =$ 3,0650 м (8,19%), $\Delta R_{\text{с}}$ = 0,6436 м (17,2 %); при ${\alpha }_{\text{В}}$ = 40° и В = 1,42 м — $\Delta R_{\min } =$ 0,8956 м (20,21%), $\Delta R_{\text{с}}$ = 1,3844 м (27,65%).

При этом мгновенный центр поворота О во всех вариантах располагается за задней осью машины, что является дополнительным признаком нарушения общих условий кинематики правильного поворота.

Установлено, с использованием уравнений (1)–(8), что шкворневая колея, при которой принятые (оптимальные) геометрические характеристики рулевой трапеции позволяют получить наиболее близкое расположению друг к другу мгновенных центров правильного поворота (см. рис. 1) и поворота, осуществляемого рулевой трапецией (см. рис. 2), и соответствующее при этом расположение точки пересечения продолжения боковых поворотных рычагов с продольной осью машины на вполне определенном рекомендуемом расстоянии от передней оси 2, равном d = 0,7…0,8L (рис. 2) — В = 1,02 м (см. рис. 4) [4, 5, 15, 16]. Однако, даже при этом, геометрия рулевой трапеции не обеспечивает полностью требуемую кинематику правильного поворота (см. рис. 1). Причем с увеличением угла  изменение разности между необходимым по условию чистого качения  и фактическим, полученным с помощью рулевой трапеции, имеет сложный и нелинейный характер (см. рис. 4). Максимальное рассогласование наблюдается при ${\alpha }_{\text{В}}$ = 40° — $\Delta {\alpha }_{\text{н\hspace{0.05em}max}}=\mathrm{0,74}°$. А практически полное совпадение ${\alpha }_{\text{Н}}$, соответствующих условию чистого качения и реализуемого рулевой трапецией, при этом получено в одном случае — для ${\alpha }_{\text{В}}$ = 34° (см. рис. 4). Причём до ${\alpha }_{\text{В}}$ = 34° соотношение между углами ${\alpha }_{\text{В}}$ и ${\alpha }_{\text{Н}}$ таково, что мгновенный центр поворота О располагается за задней осью трактора, и R_min больше, чем должен быть по условию чистого качения, что говорит об ухудшении поворачиваемости и маневренности. При ${\alpha }_{\text{В}}$ выше 34° точка О перемещается во внутрь колёсной базы и R_min становится по величине меньше, чем при правильном повороте. Тем не менее, это не говорит об улучшении поворачиваемости и маневренности машины, так как и подобное искажение геометрии поворота приводит также к нарушению условий чистого качения колёс, к их скольжению и износу шин.

Сравнение R_min и R_с по (5), (6) и по (7), (8) при В = 1,02 м дало следующие результаты (см. табл. 1, табл. 2): при ${\alpha }_{\text{В}}$ = 25° — $\Delta R_{\min }$ = 0,6521 м (10,44%), $\Delta R_{\text{с}}$ = 0,8746 м (13,41%); при ${\alpha }_{\text{В}}$ = 40° — $\Delta R_{\min }$ = 0,2829 м (9,27%), $\Delta R_{\text{с}}$ = 0,093 м (2,7%).

Таким образом, предположение о том, что упругие свойства шин колёс в боковом направлении за счет деформации могут компенсировать кинематическое рассогласование при качении колёс, вызванное рулевой трапецией, не всегда является обоснованным.

Для улучшения поворачиваемости, маневренности и соблюдения при этом оптимальной исходной кинематики поворота предлагается конструкция рулевой трапеции, гарантирующая постоянные исходные соотношения между значениями углов поворота управляемых колёс во всем диапазоне изменения колеи машины, состоящая из управляемого моста 1 с поворотными колёсами 2, поперечной рулевой тяги 3 регулируемой длины, поворотных рычаги 4 с несколькими (например, тремя) отверстиями 5 для крепления шарниров 6 тяги 1 и шкворней 7 (рис. 5) [17].



Рис. 5. Рулевая трапеция колесной машины с изменяемой колеей: 1 — управляемый мост; 2 — поворотные колёса; 3 — поперечная рулевая тяга регулируемой длины; 4 — поворотные рычаги; 5 — отверстия для крепления шарниров; 6 — шарниры; 7 — шкворни.

Fig. 5. Steering trapezoid of a wheeled vehicle with a variable track: 1 — steerable bridge; 2 — swivel wheels; 3 — adjustable-length transverse steering rod; 4 — pivot levers; 5 — holes for mounting hinges; 6 — hinges; 7 — kingpins.



Отверстия 5 на поворотных рычагах 4 расположены таким образом, что при нахождении колес в прямолинейном положении текущие длины рабочих частей и углы наклона рычагов 4 к оси машины при разных колеях были такими, чтобы линии их продолжения пересекались с ее продольной осью всегда в одной и той же точке Е (см. рис. 5), и при одинаковых углах поворота колёс мгновенный центр поворота находился в одних и тех же точках на продолжении задней оси машины (см. рис. 1).

Заключение

Полученные в работе данные показали, что при изменении колеи трактора существенно меняются кинематические параметры чистого поворота. В частности:

1. Изменяется расстояние между осями шкворней, что приводит к нарушению исходной геометрии трапеции а, следовательно, кинематических соотношений правильного поворота и условия качения колес. Так, например, при увеличении шкворневой колеи трактора Беларус-80.1 с 1,22 м до 1,42 м при угле поворота внутреннего управляемого колеса 25° минимальный радиус поворота, реализуемого рулевой трапецией на 1,3909 м или 15,41% больше. При этом сравнение с кинематикой правильного поворота дало его увеличение на 1,9433 м (25,45%) при шкворневой колее 1,22 м, а при 1,42 м — 3,2340 м (35,83%).
2. Лишь при одном из значений величины шкворневой колеи на тракторе Беларус-80.1, равной 1,02 м, возможно получение кинематических параметров, наиболее близких правильному повороту. При этом при угле поворота внутреннего управляемого колеса 25° минимальный радиус поворота выше на 0,6521 м (10,44%), чем по условию чистого качения.

Предлагаемая конструкция обеспечивает при изменении ширины колеи оптимальную геометрию рулевой трапеции для сохранения кинематических параметров, правильного поворота, свободного, без проскальзывания, качения колёс, что снижает износ шин, уменьшает динамические нагрузки на детали и узлы машины и улучшает устойчивость, управляемость и маневренность.

Таким образом, для достижения минимального влияния ширины колеи на характеристики криволинейного движения колёсной машины, рациональные параметры рулевой трапеции должны устанавливаются для наиболее часто применяемой ее величины.

Для обеспечения чистого качения колёс при движении на повороте транспортного средства с переменной колеей необходимо проведение тщательного теоретического анализа рычажного механизма рулевой трапеции и совершенствование на этой основе её конструкции.
