Experimental study of aluminum alloys and their welded joints for compliance with roll-over protection structures requirements according to the GOST ISO 3471-2015

全文:

Введение

Большинство сельскохозяйственных и промышленных тракторов, автомобилей, дорожно-строительной техники, выпущенной после 1980-ых гг., оснащены устройствами защиты при опрокидывании (ROPS — rollover protection structures) для обеспечения безопасности оператора. Исследование аварий с опрокидыванием показало, что ROPS наряду с использованием ремней безопасности может предотвратить травмы или смерть в случае опрокидывания или переворачивания машины. Основные технические требования, предъявляемые устройствам защиты при опрокидывании, а также требования, предъявляемые к материалу ROPS, приведены в ГОСТ ISO 3471-2015 [1].

В последнее время большое распространение получили интегрированные стальные защитные конструкции (рис. 1) в связи с широким использованием закрытых кабин и усовершенствования уровня комфорта и безопасности сельскохозяйственной и дорожно-строительной техники.

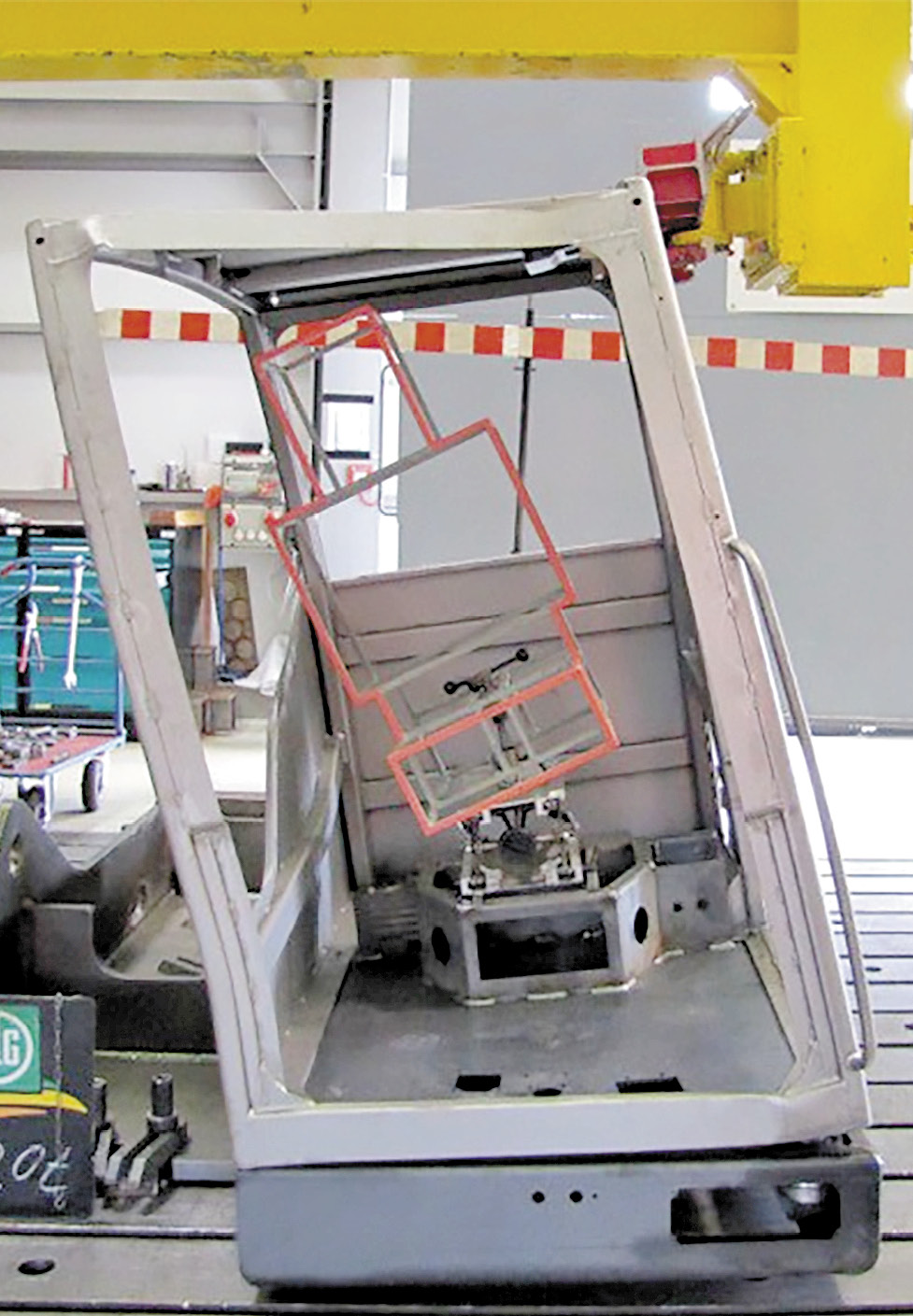

Рис. 1. Интегрированная защитная конструкция во время испытаний.

Fig. 1. The integrated rollover protective structure during testing.



Проектирование таких конструкций — сложная задача, в ходе которой требуется обеспечить одновременное соответствие не только требованиям стандартов безопасности, но и множеству других требований, например, требованиям эргономики, дизайн-проекта, удобства монтажа и ремонта и т.п. Кроме того, стальной защитный каркас вносит значительный вклад в массу кабины (обычно — около половины массы всей кабины). В статье [2] приводится метод проектирования, позволяющий снизить трудоёмкость конструкторских работ, а также получить надёжную конструкцию защитного каркаса с минимизацией его массы. Для снижения массы кабин также используется технология склеивания тонкостенных профилей, которая в отличие от сварки позволяет использовать в каркасе профили с очень тонкими стенками [3].

В качестве перспективного направления в кабиностроении можно рассмотреть применение алюминиевых сплавов [4]. Алюминиевые сплавы имеют следующие преимущества: высокая удельная прочность; коррозионная стойкость; сохранение показателей ударной вязкости и пластичности при низких температурах. Кроме того, применение алюминиевых сплавов в защитных конструкциях позволяет снизить массу каркаса кабины практически в два раза. Но, при этом, обычно возникают проблемы с низкими механическими свойствами алюминия в зоне сварного соединения, что сдерживаем широкое применение алюминия в таких конструкциях. Для повышения характеристик сварного шва применяют различные технологии сварки — ручная или роботизированная дуговая, лазерная ручная или роботизированная, в статьях [5–6] исследуются свойства сварного шва при сварке трением с перемешиванием.

В последнее время все большее распространение получают конструкции, изготовленные аддитивным способом. В статье [7] исследуются механические характеристики алюминиевого сплава, полученного с помощью наплавки из проволоки АМг5. Высокая пластичность и ударная вязкость напечатанного указанным способом алюминия может позволить использовать данный материал в конструкциях ROPS, чему и посвящена данная работа. Целью данной работы является — оценка достаточности ударной вязкости и пластичности алюминиевых материалов, полученных 3д-печатью, а также их сварных соединений для удовлетворения предъявляемым требованиям к материалу конструкции ROPS по ГОСТ ISO 3471-2015.

Полученные механические характеристики дадут возможность не только выполнить проверку соответствия прямым требования к материалу защитных каркасов, но выполнять в будущем расчёты методом конечных элементов и проектирование на основе метода топологической оптимизации при разработке алюминиевых кабин, примерами таких работ служат, например [2, 8, 9].

Материалы и методы

Для испытаний были выбраны следующие алюминиевые сплавы: АМг5 листовой, сплав 6082Т4 экструдированный, сплав АМг5, напечатанный согласно технологии, указанной в [7]. Напечатанная заготовка для образцов показана на рис. 2. Габаритные размеры пластины 210x65x9 мм.

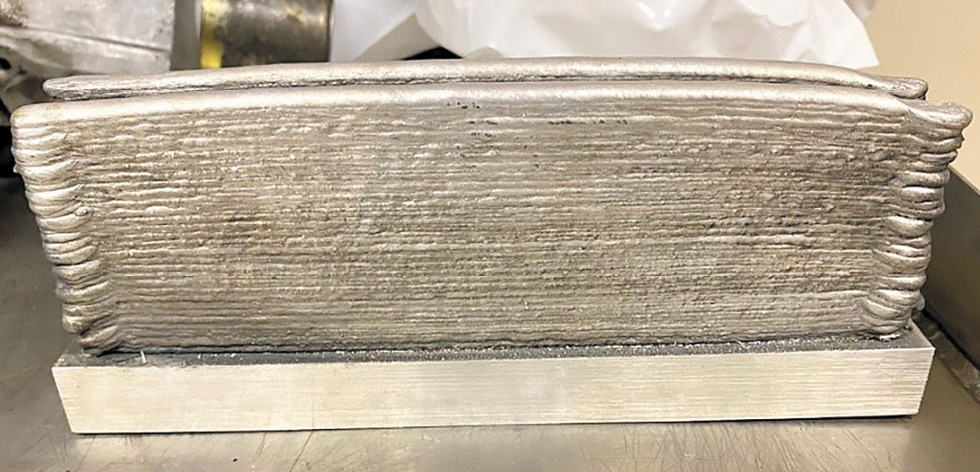

Рис. 2. Напечатанная пластина из сплава АМг5.

Fig. 2. The aluminum plate printed of the AMg5 alloy.



Данные материалы были выбраны исходя из следующих соображений:

• напечатанный сплав АМг5 обладает высокой пластичностью;
• сплав 6082Т4 используется для высокопроизводительного производства экструдированных профилей и обладает хорошей пластичностью;
• сплав АМг5 в листах широко распространён и может использоваться для изготовления каркаса кабины в случае изготовления профилей защитного каркаса из гнутых листов.

Напечатанная заготовка из сплава АМг5 была разделена и сварена с листовым сплавом АМг5 и сплавом 6082Т4 ручной лазерной сваркой (рис. 3) для образцов, испытываемых на растяжение, и в среде защитных газов для образцов, испытываемых на ударную вязкость. Термическая обработка образцов после сварки не проводилась, с образцов было снято усиление шва, а также поверхностные неровности после печати при помощи механической обработки поверхности образца. Размеры образцов и их последующая механическая обработка выбирались для испытания по [1] и ГОСТ 6996-66 [10].

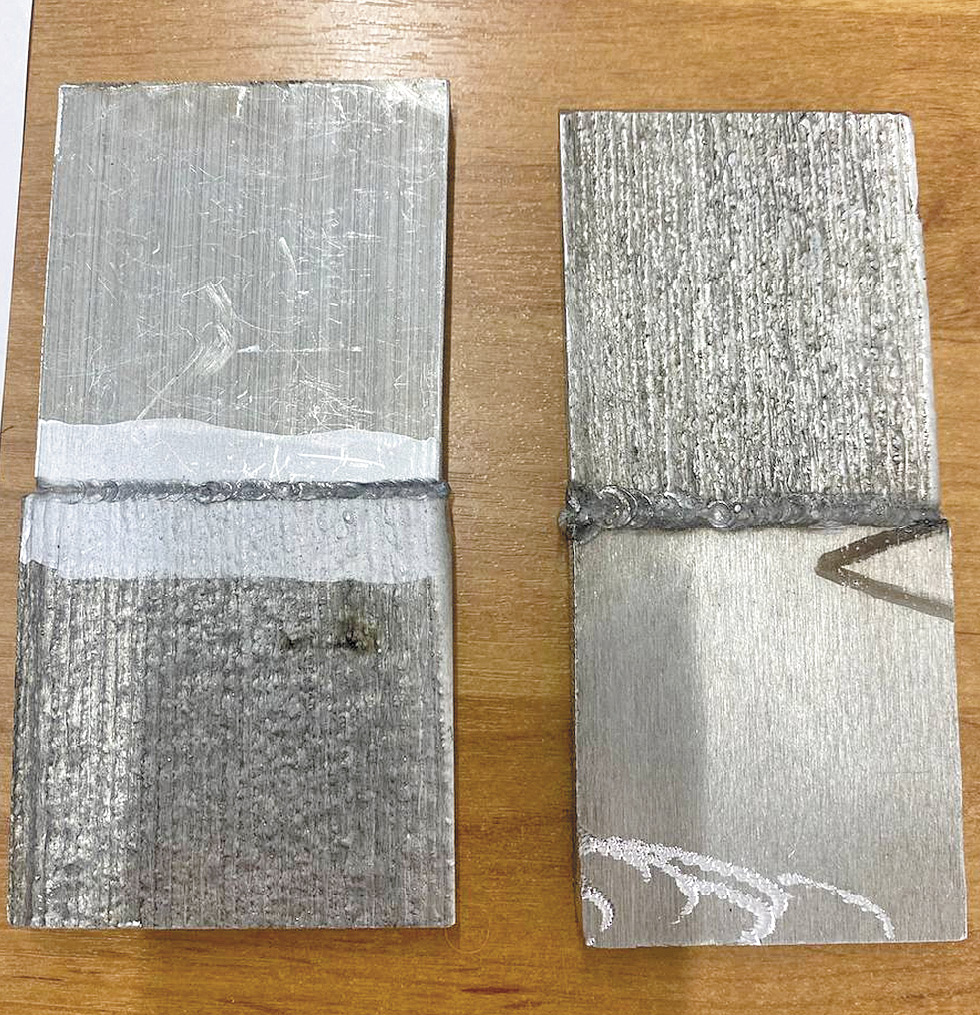

Рис. 3. Сваренные пластины из напечатанного АМг5 и сплава 6082Т4 (слева) и напечатанного АМг5 и листового АМг5 (справа).

Fig. 3. The welded plates: the printed AMg5 alloy + the 6082T4 alloy (left) and the printed AMg5 alloy + the sheet of the AMg5 alloy (right).



Эскиз образца с размерами для испытания на ударную вязкость приведён на рис. 4.

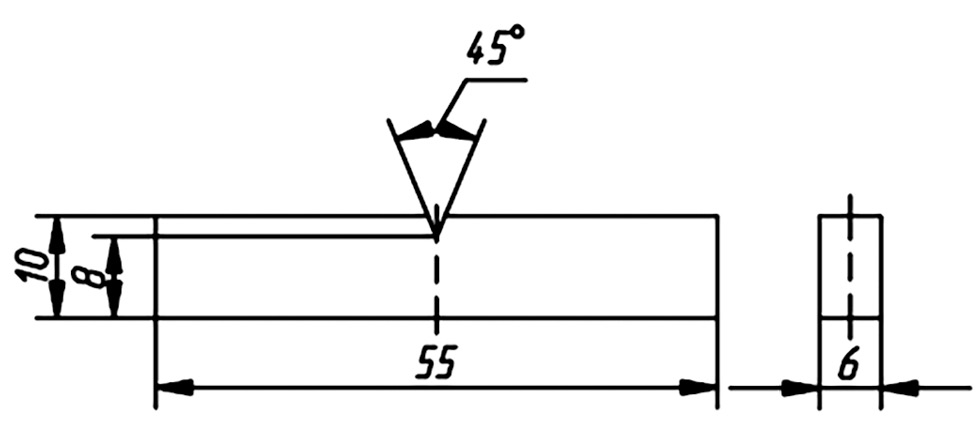

Рис. 4. Размеры, мм, типового образца для испытания на ударную вязкость.

Fig. 4. Dimensions of the impact strength test samples, mm.



Эскизы и фотографии образцов для испытания на растяжение приведены на рис. 5–7.

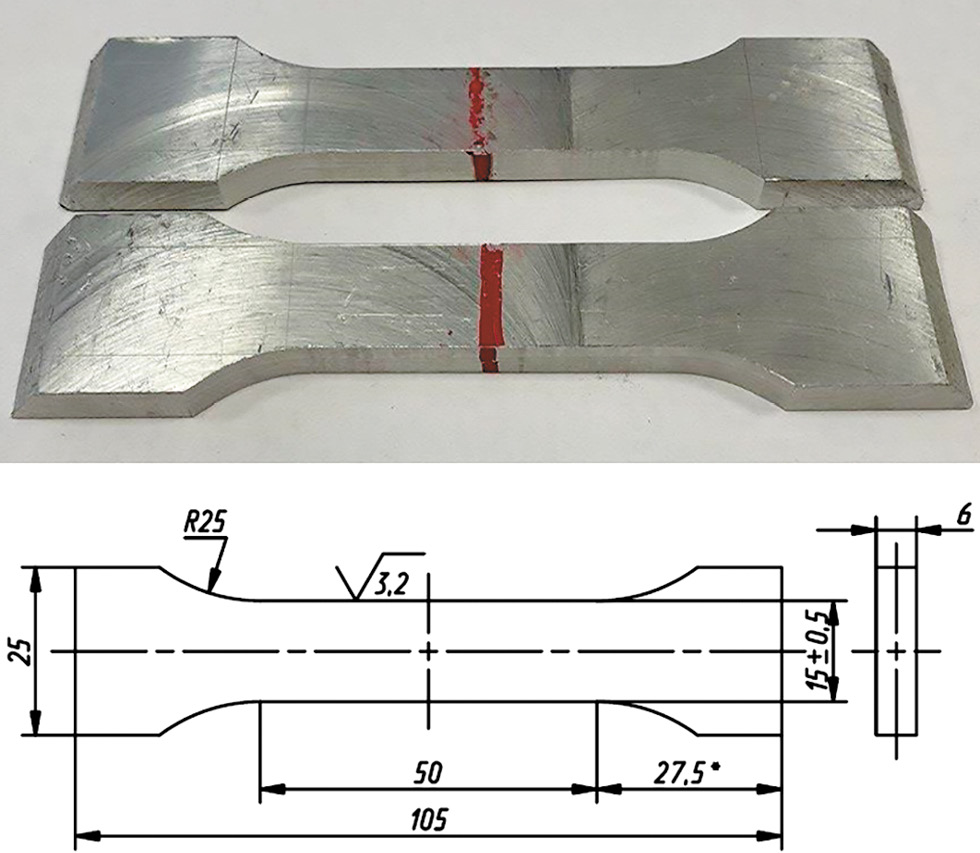

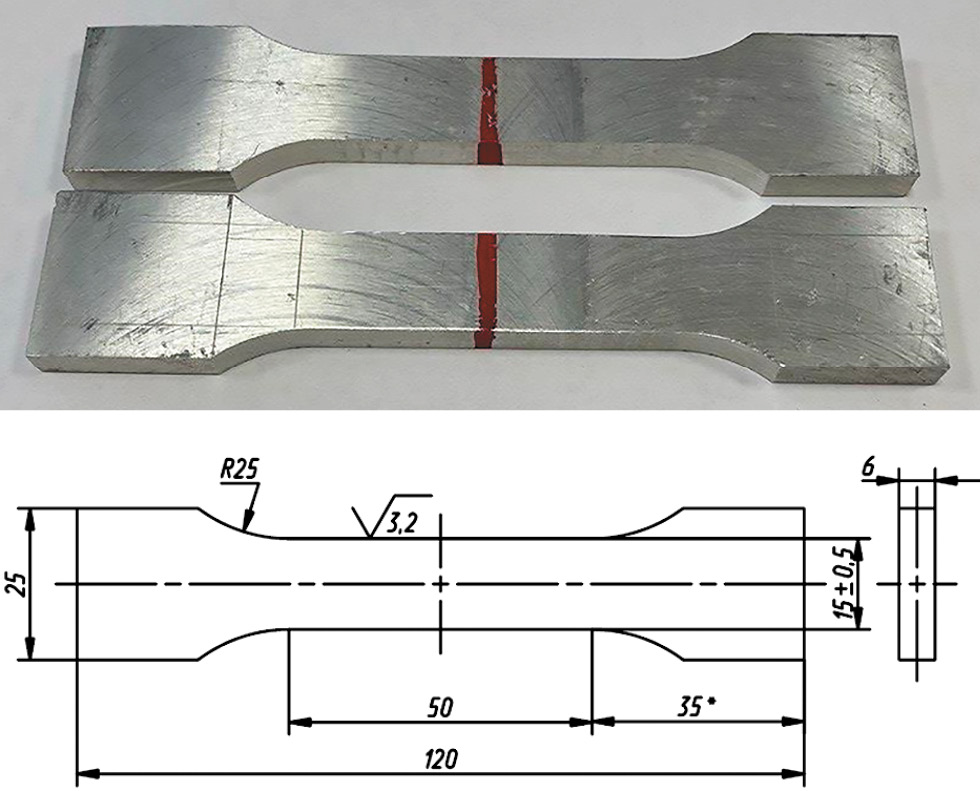

Рис. 5. Размеры, мм, образца для испытания на растяжение: сварка напечатанного АМг5 и сплава 6082Т4.

Fig. 5. Tensile test samples: welded plates of the printed AMg5 alloy and the 6082T4 alloy, dimensions in mm.



Рис. 6. Образец для испытания на растяжение: напечатанный алюминий АМг5 и листовой АМг5.

Fig. 6. Tensile test samples: welded plates of the printed AMg5 alloy and the sheet of the AMg5 alloy.

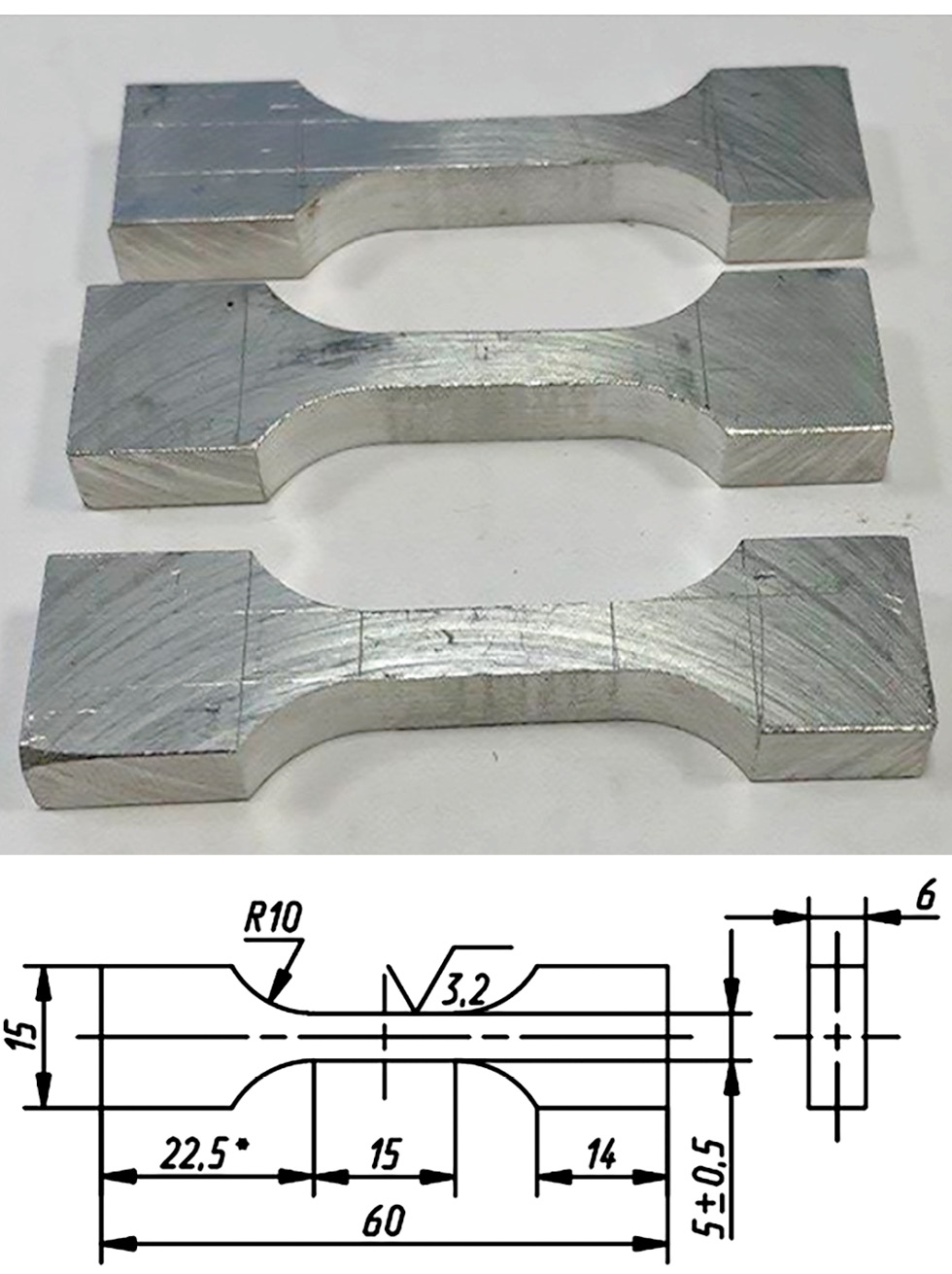

Рис. 7. Образец для испытания на растяжение: напечатанный алюминий АМг5.

Fig. 7. Tensile test samples: the printed AMg5 alloy.



Эксперимент по определению механических свойств при растяжении и ударной вязкости образцов проводился согласно методике, описанной в [10] и ГОСТ 9454-78 [11]. При проведении эксперимента на ударную вязкость образцы охлаждались выдержкой в жидком азоте до температуры –30 ℃. Контроль температуры образцов проводился контактной термопарой.

При проведении эксперимента использовалось следующее оборудование:

• универсальная испытательная машина Zwick/Roell серии Allround Z100, предназначенная для измерений силы и перемещения при испытаниях образцов на растяжение, сжатие и изгиб (рис. 8а);
• маятниковый копер МК-30 с переменным запасом энергии до 30 кгм, предназначенный для испытания материалов на ударную вязкость (рис. 8b).

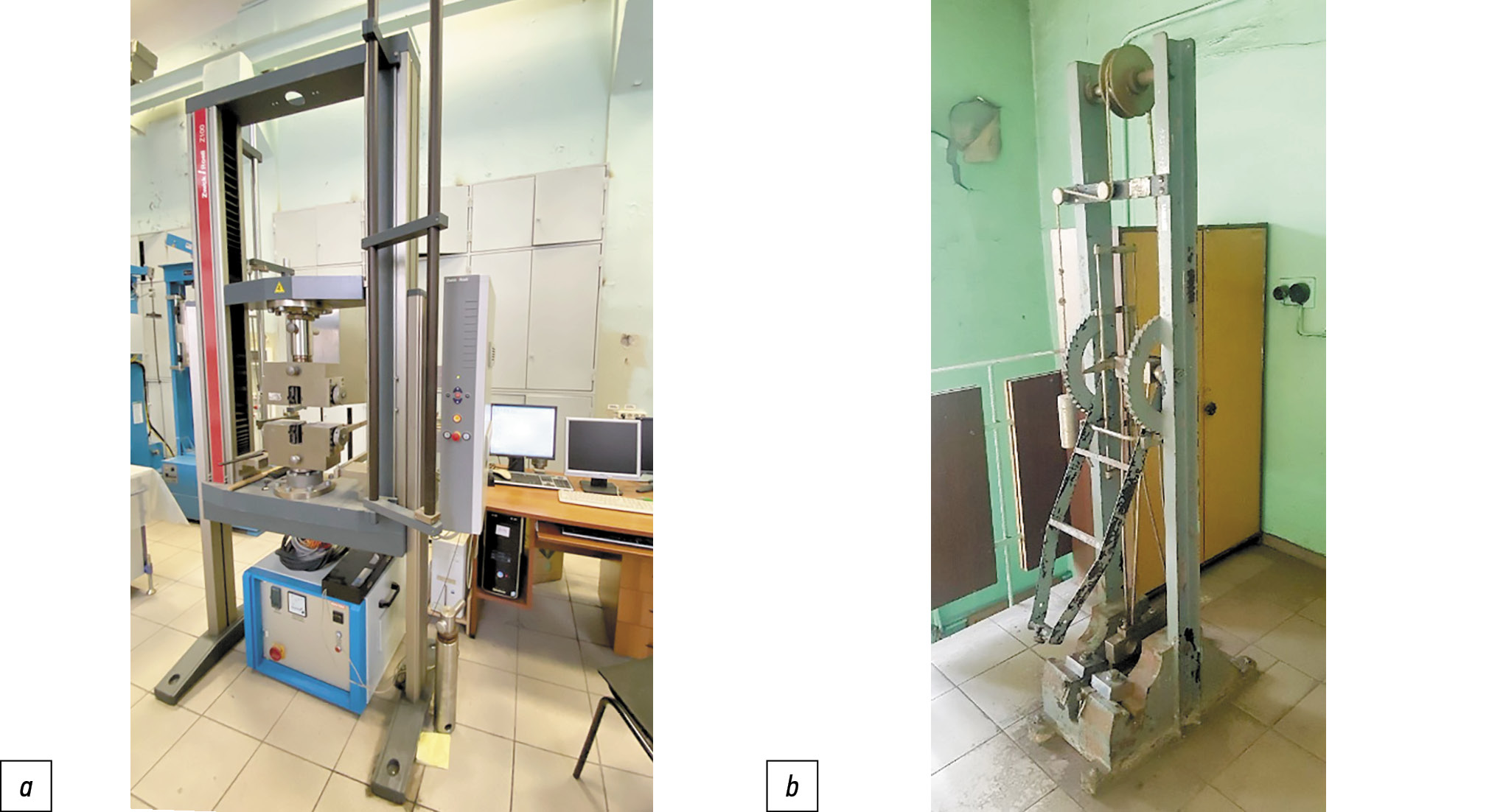

Рис. 8. Испытательное оборудование: а — универсальная испытательная машина Zwick/Roell серии Allround Z100; b — маятниковый копер МК-30.

Fig. 8. Test equipment: а — the Zwick/Roell Allround Z100 series universal testing machine, b — the MK-30 pendulum-type impact testing machine.



Результаты

Результаты эксперимента на ударную вязкость приведены в табл. 1, где B — ширина, H — высота сечения образца (без учета надреза), S — площадь поперечного сечения в месте концентратора (с учетом V-образного надреза 2 мм), K — работа удара, Kср — среднее значение работы удара, KCV — ударная вязкость с V-образным концентратором, KCVср — среднее значение ударной вязкости с V-образным концентратором.



Таблица 1. Ударная вязкость образцов

Table 1. Impact strength of the samples

Материалы образца	Данные с копра, кгм	Размеры образца			K, Дж	Kср, Дж	KCV, Дж/мм2	KCVср, Дж/мм2
		H, мм	B, мм	S, мм2
6082Т4+АМг5 листовой*	1.2	10	6	48	11.77	11.77	0.25	0.18
	1.0	10	6	48	9.81		0.20
	1.4	10	6	48	13.73		0.29
6082Т4+Печать	0.4	10	6	48	3.92	5.88	0.08	0.12
	0.8	10	6	48	7.85		0.16
	0.6	10	6	48	5.88		0.12
Печать+ +АМг5 листовой	2.2	10	6	48	21.57	19.94	0.45	0.42
	2.0	10	6	48	19.61		0.41
	1.9	10	6	48	18.63		0.39



Полученные результаты сравниваются с требованиями по ударной вязкости, приведёнными в [1]. Данные требования распространяются на основной материал, а не на сварное соединение, но поскольку механические характеристики в зоне сварного шва алюминия ухудшаются, то при удовлетворении сварного шва требованиям по ударной вязкости предполагается, что основные материалы сваренного образца также будут удовлетворять им.

Согласно требованиям ГОСТ ISO 3471-2015 для образца с размерами сечения 10x6 мм поглощаемая энергия при температуре –30℃ должна составлять 8 Дж. Следовательно, можно сделать вывод, что сварные соединения образцов из алюминиевых сплавов 6082Т4 и листового АМг5, а также из напечатанного алюминия и листового АМг5 соответствуют требованиям ударной вязкости. Сварное соединение сплава 6082Т4 и напечатанного алюминия ниже требований на 26,5% и не удовлетворяет им. Фотографии разрушенных образцов после испытания на ударную вязкость приведены на рис. 9.

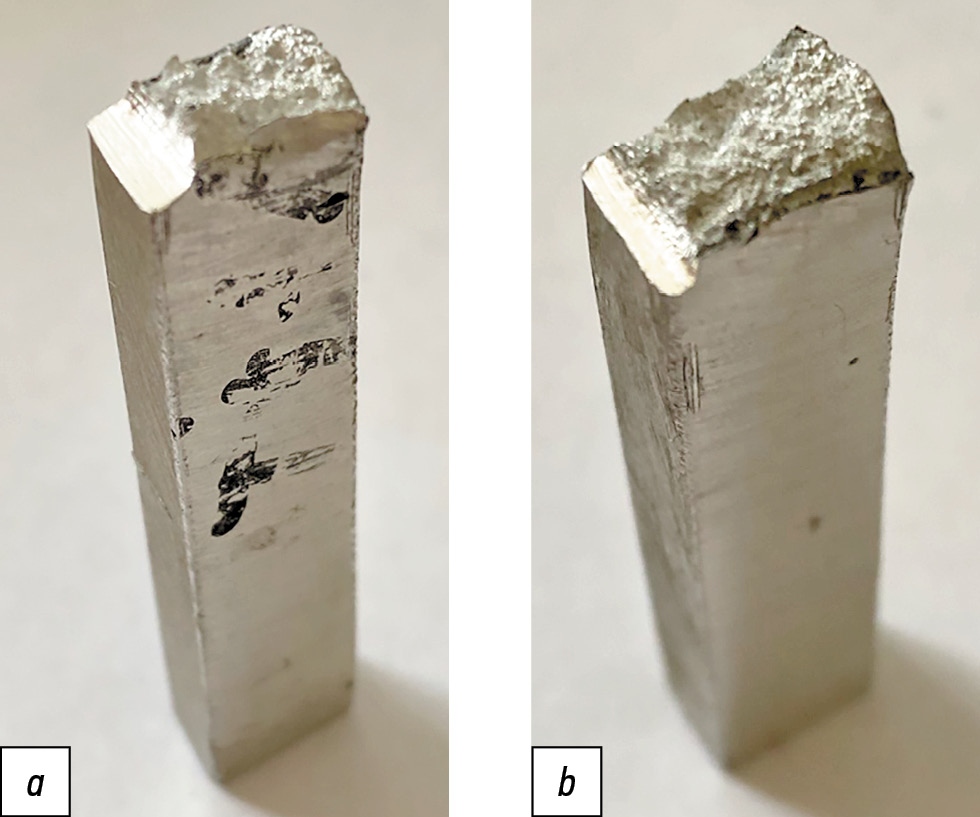

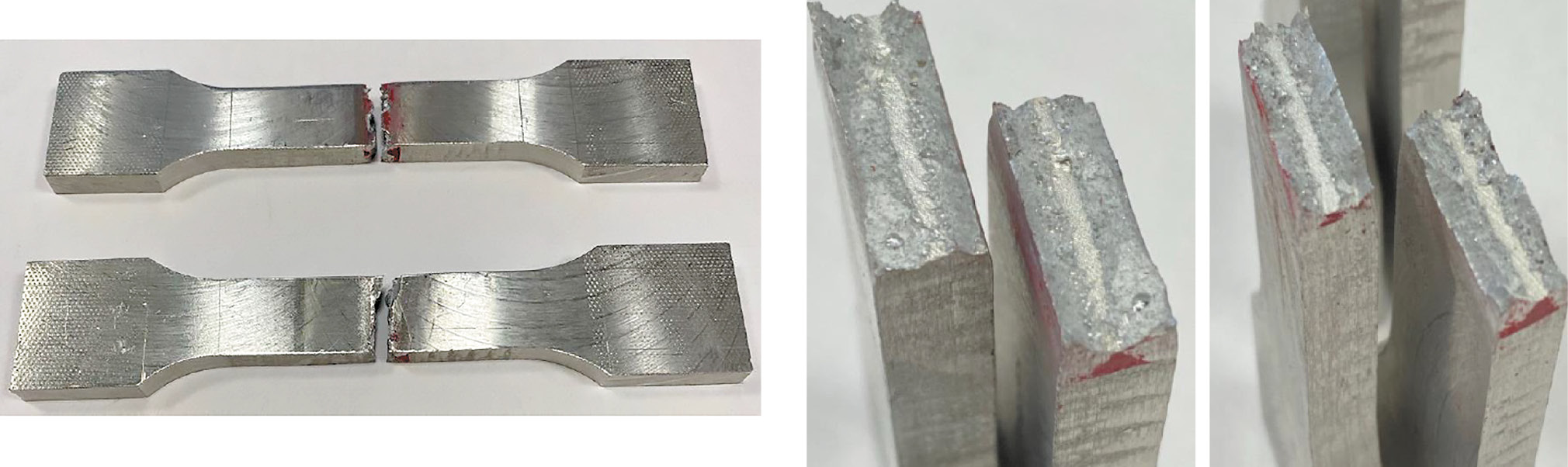

Рис. 9. Разрушенные образцы после испытания на ударную вязкость: а — 6082Т сваренный с напечатанным алюминием; b — АМг5, сваренный с напечатанным алюминием.

Fig. 9. The destroyed samples after the impact strength test: а — the 6082T4 alloy welded with the printed AMg5 alloy, b — the AMg5 alloy welded with the printed AMg5 alloy.



Диаграммы напряжение-деформация при проведении эксперимента на растяжение печатных образцов без сварного шва и фотографии разорванных образцов показаны на рис. 10 и 11 соответственно, сварных образцов из напечатанного алюминия и листового АМг5, напечатанного алюминия и сплава 6082Т4, показаны на рис. 12–15 соответственно.

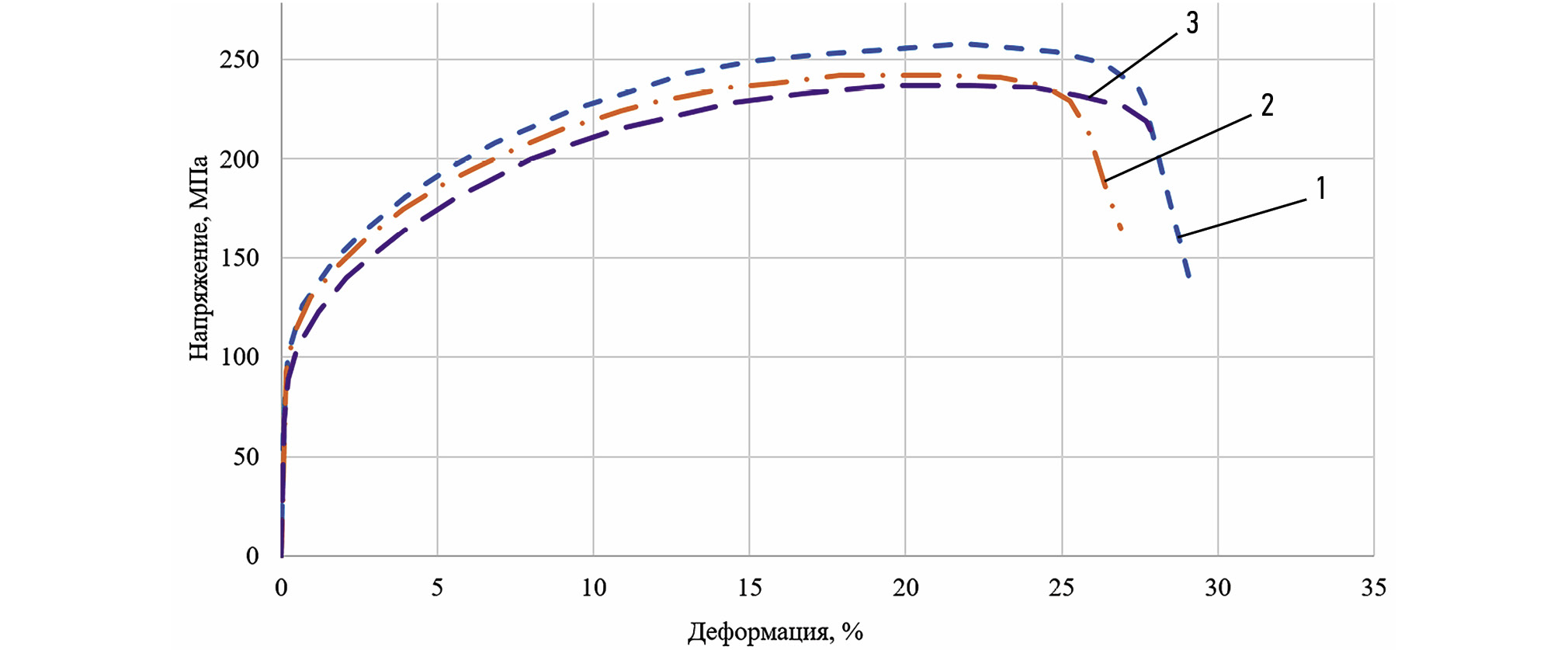

Рис. 10. Зависимость напряжения, МПа, и деформации, %, при испытании на растяжение образцов из напечатанного алюминия (образец материала без сварки): 1 — образец № 1; 2 — образец № 2; 3 — образец № 3.

Fig. 10. Stress-strain diagram, (MPa and %), in the tensile test for the printed aluminum specimens without welding: 1 — specimens № 1; 2 — specimens № 2; 3 — specimens № 3.

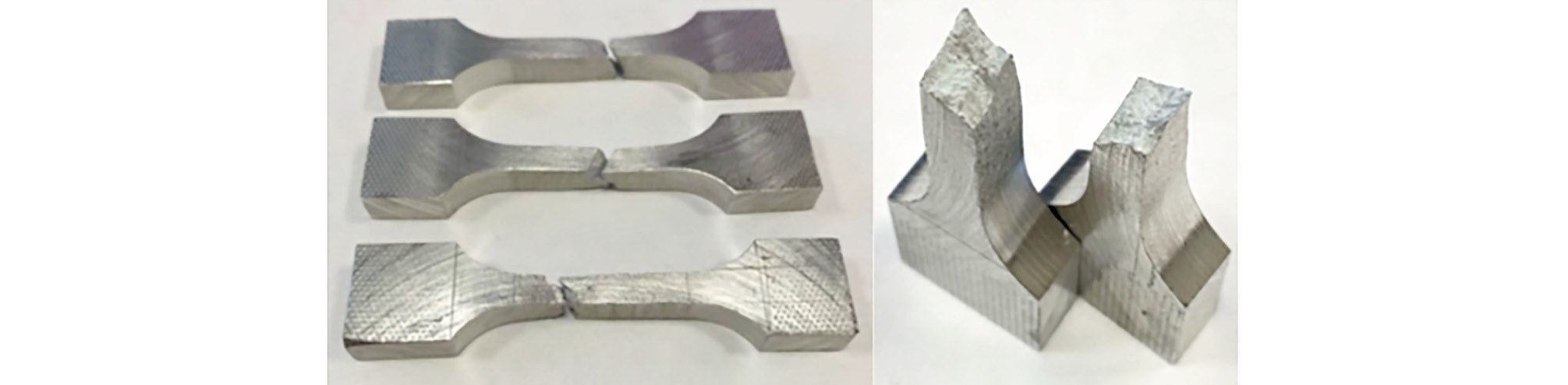

Рис. 11. Разорванные образцы из напечатанного алюминия (образец материала без сварки).

Fig. 11. Printed aluminum samples (no welding) after the tensile test.

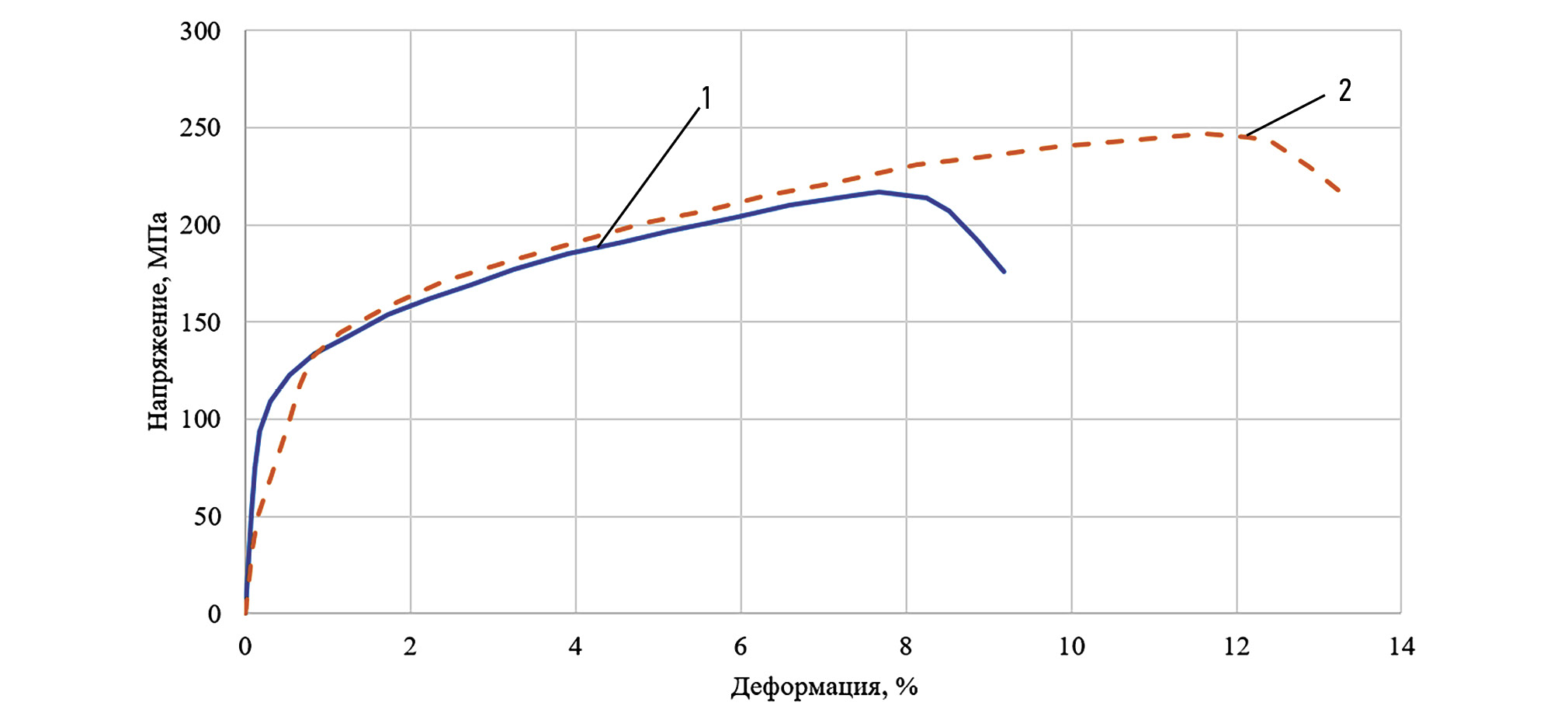

Рис. 12. Зависимость напряжения, МПа, и деформации, %, при испытании на растяжение образцов из напечатанного алюминия, сваренного с листовым АМг5: 1 — образец № 1; 2 — образец № 2.

Fig. 12. Stress-strain diagram, (MPa and %), in the tensile test for welded samples of the printed AMg5 alloy and the sheet AMg5 alloy: 1 —specimens № 1; 2 — specimens № 2.



Рис. 13. Разорванные образцы из напечатанного алюминия, сваренного с листовым АМг5.

Fig. 13. Welded samples of the printed AMg5 alloy and the sheet AMg5 alloy after the tensile test.

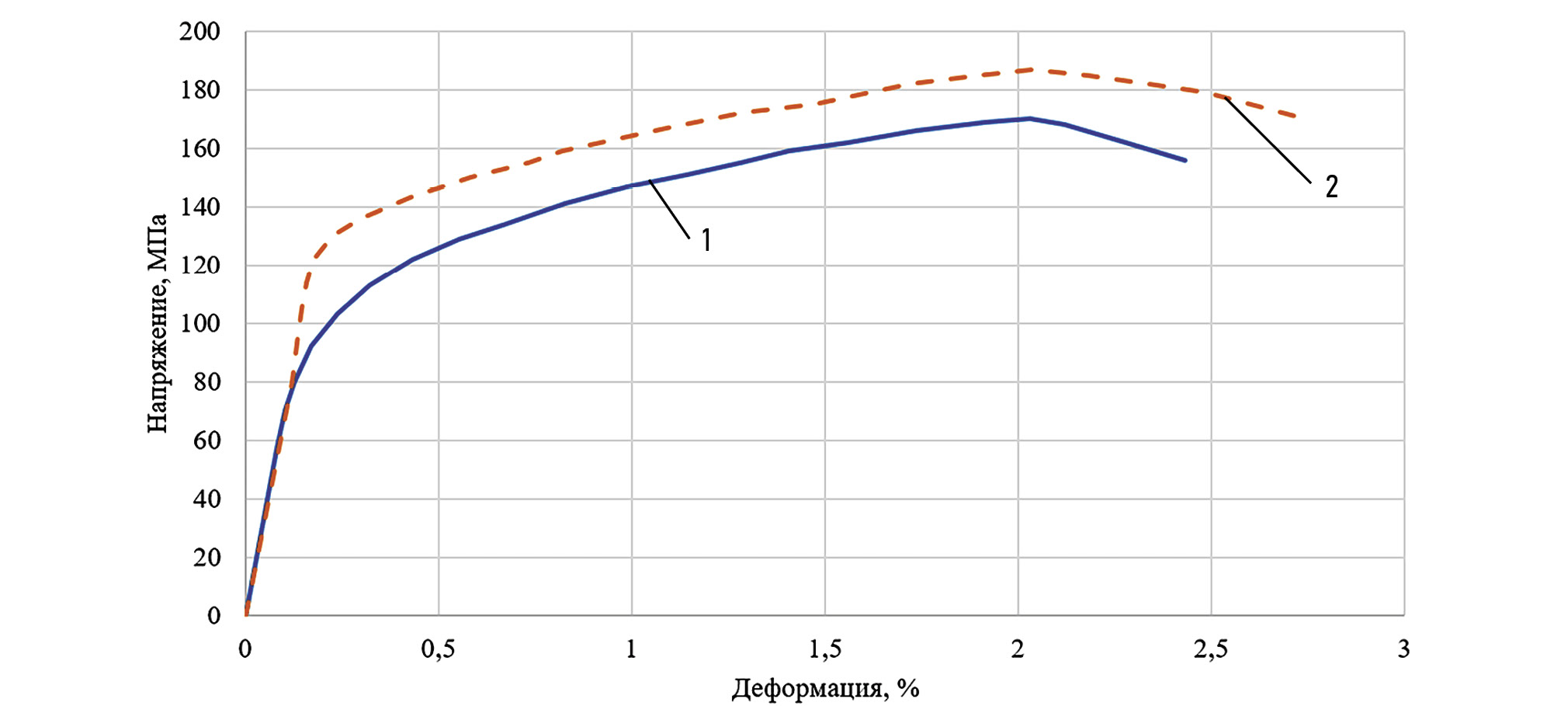

Рис. 14. Зависимость напряжения, МПа, и деформации, %, при испытании на растяжение образцов из напечатанного алюминия, сваренного с 6082Т4: 1 — образец № 1; 2 — образец № 2.

Fig. 14. Stress-strain diagram, (MPa and %), in the tensile test for welded samples of the printed AMg5 alloy and the 6082T4 alloy: 1 — specimens № 1; 2 — specimens № 2.

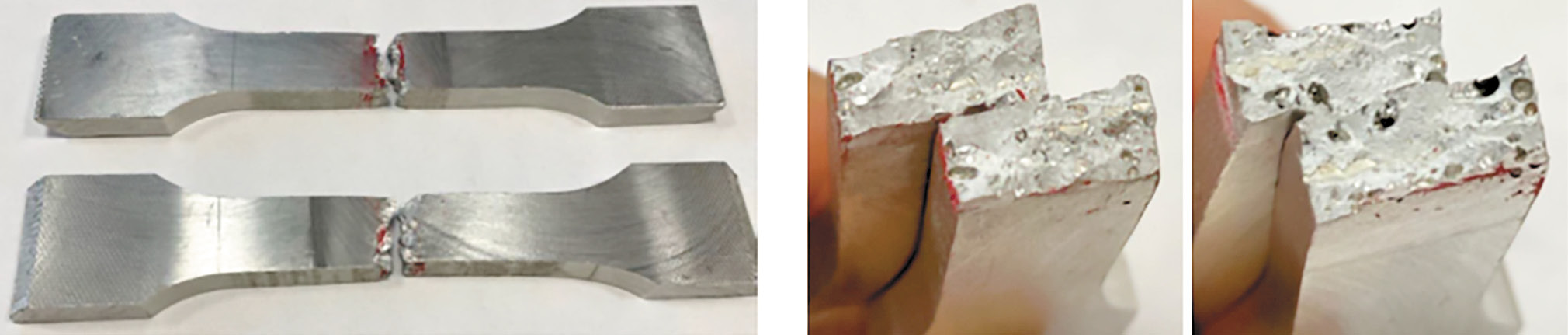

Рис. 15. Разорванные образцы из напечатанного алюминия, сваренного с 6082Т4.

Fig. 15. Welded samples of the printed AMg5 alloy and the 6082T4 alloy after the tensile test.



Значения предела прочности, условного предела текучести и относительного удлинения при разрыве всех образцов показаны в табл. 2.



Таблица 2. Результаты эксперимента на растяжение образцов

Table 2. Results of the samples tensile test

№ образца	Условный предел текучести, Мпа	Предел прочности, МПа	Относительное удлинение при разрыве, %
Образцы из напечатанного алюминия (без сварки)
1	110	257	29
2	109	240	27
3	98	239	28
Средние значения	105,7	245,3	28
6082Т4 без сварного шва *
-	110	205	14
АМг5 без сварного шва **
-	130	275	15
Образцы из напечатанного алюминия, сваренного с 6082Т4
1	117	170	2,4
2	142	187	2,7
Средние значения	129,5	178,5	2,6
Образцы из напечатанного алюминия, сваренного с АМг5
1	114	217	9
2	73	246	13
Средние значения	93,5	231,5	11

* — значения взяты из справочных данных по [12]

** — значения взяты из справочных данных по [13]



По фотографиям образцов после испытаний на растяжение видно, что сварные швы всех образцов обладают некоторыми дефектами (неполный провар, шаровидные включения). С данными дефектами можно бороться подбором режимов сварки. Тем не менее, сварные швы для сплава АМг5 напечатанного и АМг5 листового показывают достаточно хорошие механические свойства. Условный предел текучести снизился на 12%, передел прочности на 6%, а относительное удлинение при разрыве на 27% по сравнению с металлом без сварки. У сварного шва 6082Т4 и напечатанного АМг5 предел прочности снизился незначительно (на 13%), однако, значительно упало относительное удлинение при разрыве (в 5,4 раза), что косвенно подтверждается и результатами испытаний на ударную вязкость этого же сварного шва. Необходимо заметить, что количество образцов, представленных в табл. 2 — мало для корректной статистической обработки, однако все полученные значения дают хороший прогноз на механические свойства при проведении полноценных испытаний на большом количестве образцов.

Заключение

Оценка возможности использования исследуемых в работе алюминиевых сплавов и их соединений для изготовления защитных каркасов кабин проведена по двум критериям: ударной вязкости и пластичности. Требования к ударной вязкости материалов каркасов кабин (но не соединений) явно указаны в ГОСТ ISO 3471-2015. Требования к пластичности материалов (но не соединений) в ГОСТ ISO 3471-2015 указаны косвенно: через ограничение максимального содержания углерода в сталях не более 0,2%. Таким образом можно сделать вывод, что ГОСТ ISO 3471-2015 ориентирован, в основном, на применение сталей в качестве материалов защитных каркасов кабин. Однако, ориентировочные значения ударной вязкости и величины пластичности могут быть использованы для качественной и количественной сравнительной оценки сталей и алюминиевых сплавов. Дополнительно к сравнению показателей ударной вязкости и свойств пластичности основного материала каркаса кабины — алюминия или стали — важно оценить эти показатели и для их сварных соединений, хоть это и не требуется стандартом, поскольку в алюминиевых сварных швах механические свойства, как правило, значительно ниже, чем свойства основного алюминиевого сплава до сварки.

Сегодня основными материалами для защитных каркасов кабин являются низкоуглеродистые стали, например: 09Г2С, 10ХСНД, Сталь 20, которые обладают высокой пластичностью с предельным относительным удлинением при разрыве в диапазоне от 19% до 28%. Испытанные образцы из напечатанного алюминия тоже имеют большое относительное удлинение при разрыве — 28% и, таким образом, по критерию высокой пластичности — могут использоваться в защитных конструкциях.

Сварное соединение напечатанного алюминия и листового АМг5 удовлетворяет требованиям по ударной вязкости, приведёнными в стандарте на пассивную безопасность кабин по ГОСТ ISO 3471-2015. Поскольку сварное соединение всегда имеет худшие механические свойства, чем основной металл, то можно сделать вывод, что и напечатанный АМг5 сам по себе имеет достаточную ударную вязкость, соответствующую требованиям стандарта. Сварное соединение напечатанного алюминия и сплава 6082T4 не удовлетворяет требованиям по ударной вязкости. Для этой композиции рекомендуется провести исследование режимов лазерной сварки, обеспечивающей отсутствие дефектов или применение другой технологии сварки, например, — сварка трением с перемешиванием, которая может значительно улучшить механические свойства этого сварного шва.

В результате исследования напряженно-деформированного состояния образцов алюминиевых сплавов и их сварных соединений при растяжении было установлено, что образцы из напечатанного алюминия (без сварки) обладают очень высокой пластичностью, с относительным удлинением при разрыве — 28%, а значит могут быть использованы в защитных конструкциях кабин наравне или взамен принятых сегодня низкоуглеродистых пластичных сталей. Сварное соединение напечатанного алюминия с листовым АМг5 обладает меньшей, по сравнению с основным материалом, пластичностью: относительное удлинение — 11%. В статье [14] приведено численное исследование требований к пластичности сварных соединений в защитных каркасах кабин, выполненных из алюминиевых сплавов, установившее, что относительное удлинение материала алюминиевого сварного шва должно быть на уровне около 5%.

Таким образом, использование высокопластичного алюминиевого сплава АМг5, полученного с помощью аддитивных технологий, позволит создавать защитные конструкции кабин сельскохозяйственной и дорожно-строительной техники из алюминия и тем самым снизить их массу, упростить их производство и эксплуатацию.
