Обеспечение экологических требований при разработке клеверотёрки-сепаратора

Полный текст

ВВЕДЕНИЕ

Производство семян многолетних злаковых и бобовых трав играет важную роль в системе кормопроизводства. Однако сельское хозяйство обеспечивает только 70% ежегодной потребности в семенах кормовых трав. Бобовые травы, такие как клевер, люцерна и лядвенец рогатый, также играют важную роль в повышении плодородия почвы, обеспечивая биологический азот и органическое вещество. Одной из проблем при уборке семян бобовых трав является сложность их отделения от растений с помощью молотильного аппарата комбайна [1, 2].

При работе комбайнов без специальных тёрочных приспособлений содержание невытёртых семян может достигать 20–65%, а дроблёных — 50–60%. Это зависит от погодных условий, физико-механических свойств растений, технологии уборки и последующей обработки [3]. В настоящее время широко применяется прямое комбайнирование с получением пыжины, которая затем обрабатывается на стационарных пунктах [4]. Такой подход позволяет снизить потери семян в два-пять раз и уменьшить их дробление на 20–30%. Технология обработки семян трав на стационарном пункте включает три основных этапа: сушку вороха, вытирание семян на специальных тёрочных устройствах и их очистку. В промышленном семеноводстве для вытирания семян трав применяются клеверотёрки, такие как К-310А и К-0,5. Клеверотёрка К-310А предназначена только для вытирания семян клевера и имеет производительность до 0,75 тонн в час. Её установленная мощность составляет 7,5 кВт. Клеверотёрка К-0,5, помимо вытирания, также осуществляет очистку вытёртых семян от лёгких примесей. Она имеет производительность 0,59–0,67 тонн в час при вытирании семян клевера, степень вытирания до 98% и дробление семян не более 2,5%. Установленная мощность этой модели составляет 9,0 кВт [3, 5, 6].

Однако следует отметить, что клеверотёрка К-0,5 не имеет устройства для очистки отработанного воздуха, что может нарушать экологическую безопасность при автономной работе и делает невозможным её использование в закрытых помещениях [7].

ЦЕЛЬ РАБОТЫ

Отличительной особенностью клеверотёрки-сепаратора КС-1,0 является наличие пылеуловительной системы, поэтому необходимо проверить её качество работы.

МЕТОДЫ

В ФГБНУ ФАНЦ Северо-Востока была разработана новая машина для сельскохозяйственной обработки семян — клеверотёрка-сепаратор КС-1,0. Эта машина имеет производительность от 1,0 до 1,3 тонн в час и выполняет три важные операции: вытирание семян, обработку вытёртой пыжины воздухом и очистку отработанного воздуха от лёгких примесей и пыли [8].

Клеверотёрка-сепаратор КС-1,0 состоит из нескольких ключевых компонентов, которые обеспечивают его эффективную работу (рис. 1). Во-первых, есть тёрочное устройство, которое осуществляет первичную обработку семян. Оно состоит из бильного барабана диаметром 0,6 м и 12 бичей с V-образными лопатками. Эти лопатки выполняют две функции: они служат и лопатками диаметрального вентилятора, и лопатками ротационного пылеуловителя. Кроме того, в клеверотёрке-сепараторе присутствует пневмосепаратор, который дополнительно обрабатывает вытертую пыжину воздухом, удаляя из неё лёгкие примеси и пыль. Это способствует повышению экологической безопасности процесса и улучшает качество конечной продукции. Для обеспечения безопасной работы и защиты окружающей среды, клеверотёрка-сепаратор оснащена ротационным поперечно-поточным пылеуловителем. Он эффективно улавливает пыль и другие мелкие примеси, предотвращая их попадание в окружающую среду. Это позволяет улучшить условия работы оператора и снизить вредные выбросы в атмосферу. Клеверотёрка-сепаратор КС-1,0 имеет также устройства для загрузки исходного материала и выгрузки очищенных семян и отходов. Это позволяет автоматизировать процесс работы и повысить его производительность. Важным компонентом клеверотёрки-сепаратора являются механизмы привода и электрооборудование, которые обеспечивают надёжную и эффективную работу всей системы.

Процесс работы этого устройства включает несколько этапов. Сначала обрабатываемый материал загружается в приёмный бункер, который может быть заполнен вручную или с помощью специального механизма. Затем, при открытии заслонки, материал скатывается по наклонному дну бункера и попадает в норию. Оттуда он поднимается вверх и поступает на питающий барабан, который передает его в тёрочное устройство. Когда бильный барабан начинает вращаться, материал протаскивается по тёрочной поверхности, где происходит его вытирание. Затем материал выбрасывается в приёмную камеру. Далее он подаётся в пневмосепарирующий канал с помощью питающего валика. В этом канале материал очищается от мелких, щуплых, дроблёных семян, а также лёгких примесей и пыли с помощью воздушного потока, создаваемого специальными лопатками. Тяжелая фракция материала падает вниз и направляется в выход I через переключатель потока. Лёгкие примеси, пыль, мелкие, щуплые, дроблёные семена поднимаются вверх и направляются в осадочную камеру с помощью ротационного поперечно-поточного пылеуловителя. Затем они выводятся из машины через шлюзовой затвор и переключатель потока в выход II. Часть лёгких примесей и пыли, вместе с отработанным воздухом, попадает в ротационный поперечно-поточный пылеуловитель и выводится в выходной патрубок, откуда они направляются через воздухопровод в циклон, где происходит их эффективное улавливание. Очищенный воздух, содержащий незначительное количество пыли, проходит через электровентилятор и направляется в тканевый фильтр для окончательной очистки. После этого воздух удаляется из помещения. Уловленная пыль и лёгкие примеси выводятся из циклона и тканевого фильтра через выходы III и IV соответственно.

Таким образом, клеверотёрка-сепаратор КС-1,0, разработанная в ФГБНУ ФАНЦ Северо-Востока, представляет собой модернизированную машину, объединяющую несколько технологических операций и обеспечивающую высокую производительность, качество и экологическую безопасность. Это значительно упрощает процесс обработки семян и способствует повышению эффективности сельскохозяйственного производства.

Пневмосепаратор — это устройство, которое используется для очистки воздуха от пыли и других лёгких частиц. Он состоит из нескольких основных компонентов, включая: приёмную камеру, питающий валик, пневмосепарирующий канал и осадочную камеру. В системе присутствует ротационный поперечно-поточный пылеуловитель, который состоит из тёрочного барабана, его поверхности, корпуса и выходного патрубка вентилятора. Для эффективной очистки отработанного воздуха в закрытых помещениях в систему включён циклон с электровентилятором и тканевым фильтром. Циклон отделяет более крупные частицы, а фильтр задерживает более мелкую пыль. Это позволяет значительно улучшить качество воздуха в помещении. Исследования клеверотёрки-сепаратора проводились на экспериментальном образце машины, которая имела натуральные размеры всех компонентов и рабочих органов. Ширина тёрочного устройства составляла 0,22 м, а пневмосепаратора — 0,25 м.

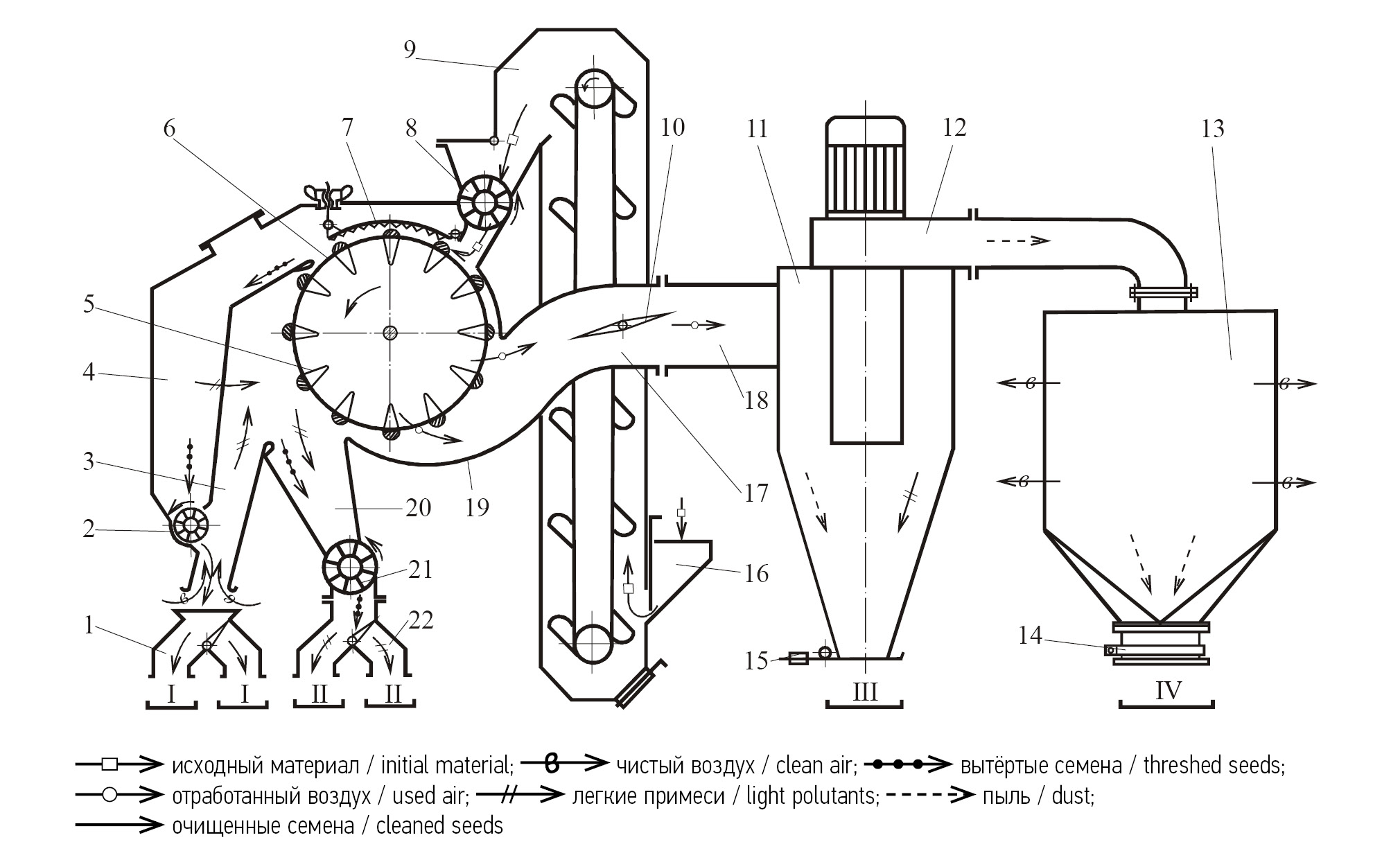

Рис. 1. Технологическая схема клеверотёрки-сепаратора КС-1,0: 1, 22 — переключатели потока; 2 — питающий валик; 3 — пневмосепарирующий канал; 4 — приёмная камера; 5 — V-образная лопатка барабана; 6 — бильный барабан; 7 — тёрочная поверхность; 8 — питающий барабан; 9 — нория; 10 — дроссельная заслонка; 11 — циклон; 12 — электровентилятор; 13 — тканевый фильтр; 14 — мешкодержатель; 15 — клапан; 16 — загрузочный бункер; 17 — выходной патрубок; 18— воздухопровод; 19 — корпус вентилятора; 20 — осадочная камера; 21 — шлюзовый затвор; I, II — выходы очищенных семян и второго сорта; III, IV — выходы легких примесей и пыли: □→— исходный материал; —ɞ→ — чистый воздух; ⋯→ — вытёртые семена; ⊸→ — отработанный воздух; ⇻ — легкие примеси; ⇢ — пыль; → — очищенные семена.

Fig. 1. Technological diagram of the KS-1.0 clover thresher-separator: 1, 22 — flow switches; 2 — a feeding roller; 3 — a pneumatic separating channel; 4 — a suction chamber; 5 — a V-shaped drum vane; 6 — a beater drum; 7 — a threshing surface; 8 — a feeding drum; 9 — a bucket elevator; 10 — a throttle; 11 — a cyclone; 12 — an electric fan; 13 — a fabric filter; 14 — a bag holder; 15 — a valve; 16 — a loading hopper; 17 — an outlet; 18 — an air supply pipe; 19 — a fan body; 20 — a sediment chamber; 21 — a sluice valve; I, II —outlets for cleaned seeds and second-quality seeds; III, IV — outlets for light pollutants and dust.



Для проверки эффективности работы пылеулавливающих устройств использовался метод определения эффекта очистки отработанного воздуха. Этот эффект выражается в отношении массы уловленных лёгких частиц к общей массе всех лёгких частиц, выделенных в пневмосепарирующем канале, и измеряется в процентах.

Эффект очистки воздуха ротационным поперечно-поточным пылеуловителем, циклоном и тканевым фильтром определяли по формулам [9–11]:

${Э}_{Р}=\frac{{т}_{Р}}{{т}_{Р}+{т}_{Ц}+{т}_{ТФ}}\cdot \mathrm{100,}\%;$                                                 (1)

${Э}_{Ц}=\frac{{т}_{Ц}}{{т}_{Р}+{т}_{Ц}+{т}_{ТФ}}\cdot \mathrm{100,}\%;$                                                (2)

${Э}_{ТФ}=\frac{{т}_{Ц}}{{т}_{Р}+{т}_{Ц}+{т}_{ТФ}}\cdot \mathrm{100,}\%,$                                               (3)

где ${т}_{Р},{т}_{Ц},{т}_{ТФ}$ — масса уловленных лёгких частиц соответственно в ротационном пылеуловителе, циклоне, тканевом фильтре.

Таким образом, можно оценить эффективность работы пневмосепаратора и его способность улавливать пыль. В эксперименте использовался опытный образец клеверотёрки-сепаратора КС-1,0, который тестировался при вытирании семян клевера красного сорта Дымковский.

Результаты показали, что пневмосепаратор успешно улавливает пыль и другие лёгкие частицы, что подтверждается высоким процентом эффекта очистки отработанного воздуха. Таким образом, пневмосепараторы являются эффективными устройствами для очистки воздуха, особенно в закрытых помещениях. Они способны значительно улучшить качество воздуха, улавливая пыль и другие лёгкие частицы. Это особенно важно для обеспечения здоровья и комфорта людей, работающих или проживающих в таких помещениях.

При этом пропуск пыли тканевым фильтром не превышал 1,0%.

РЕЗУЛЬТАТЫ

После того, как были определены оптимальные параметры бильного барабана, включающие число лопаток (Z_Л = 12), длину лопаток (l_Л = 0,13 м) и угол установки лопаток на наружном диаметре (β₂ = 102,5°), а также параметры пневмосепарирующего канала, включающие глубину канала (h_К = 0,2 м), угол наклона канала от вертикали (К = 30°) и частоту вращения питающего валика диаметром 0,1 м (n = 210 мин-1), были сняты аэродинамические характеристики ротационного поперечно-поточного пылеуловителя и циклона с встроенным центробежным вентилятором (рис. 2).

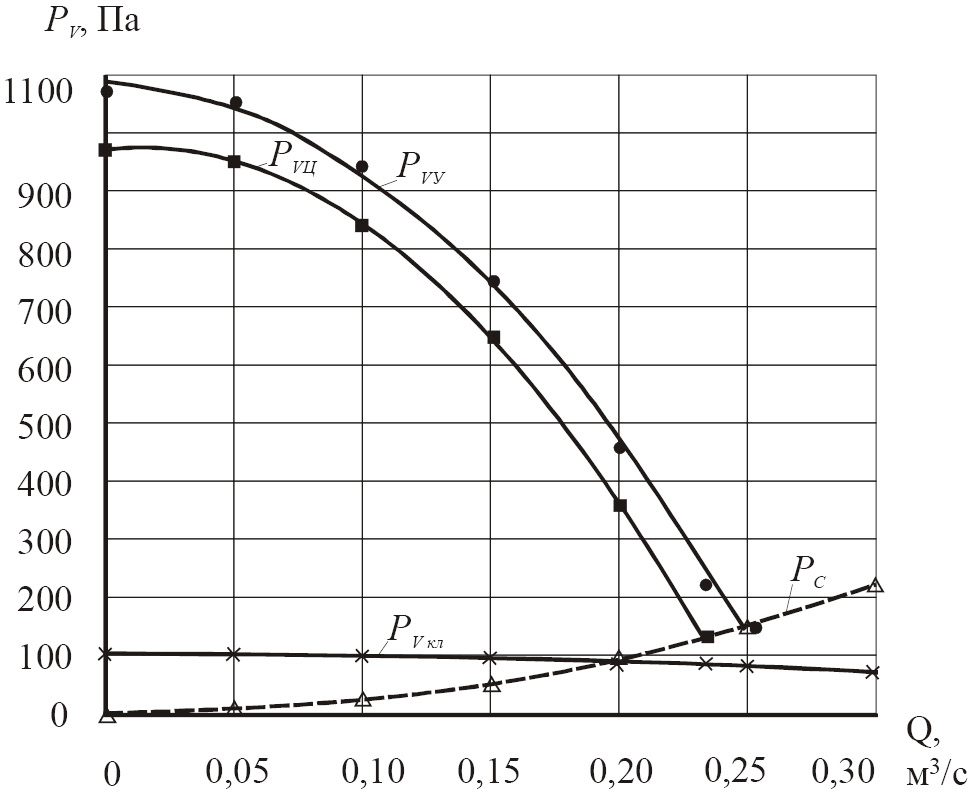

Рис. 2. Аэродинамические характеристики клеверотёрки-сепаратора и циклона.

Fig. 2. Aerodymanic curves of the clover thresher-separator and the cyclone.



Ротационный поперечно-поточный пылеуловитель, который функционирует как диаметральный вентилятор, имеет некоторые особенные характеристики. При частоте вращения бильного барабана равной 1300 оборотов в минуту, он достигает максимального расхода воздуха на холостом ходу, равного 0,38 м³/с при полном давлении 60 Па. Это соответствует скорости воздуха в пневмосепарирующем канале, равной 7,5 м/с. Форма характеристики полного давления P_Vкл в зависимости от расхода Q имеет монотонно убывающий характер. Максимальное полное давление P_Vmax, которое достигается при Q = 0, составляет 105 Па. Центробежный вентилятор циклона, который используется вместе с пылеуловителем, имеет внешний диаметр колеса 0,21 м и 32 загнутые вперед цилиндрические лопатки. При частоте вращения колеса 3000 оборотов в минуту и работе на всасывающей и нагнетательной ветвях сети, вентилятор развивает расход воздуха Q_Ц, равный 0,23 м³/с при полном давлении P_VЦ, равном 130 Па. Наибольшее полное давление P_VЦ, которое достигается при Q = 0, составляет 980 Па.

Характеристика полного давления P_VЦ в зависимости от расхода Q является крутопадающей и не имеет перегибов. Аэродинамическая характеристика всей установки, включающей ротационный пылеуловитель и вентилятор циклона, получена путём суммирования полных давлений P_Vкл и P_VЦ. Крутопадающий характер этой аэродинамической характеристики обеспечивает стабильную подачу воздуха в пневмосепарирующий канал и циклон при изменении сопротивления пневмосистемы, вызванного колебаниями подачи материала и износом тканевого фильтра в процессе работы. В результате испытаний опытного образца клеверотёрки-сепаратора КС-1,0, проведённых в закрытом помещении при вытирании семян клевера сорта Дымковский, была определена эффективность работы всех пылеулавливающих устройств при различных подачах материала. Ниже приведена табл. 1 с результатами испытаний.



Таблица 1. Эффект пылеулавливания, %

Table 1. The dust collecting efficiency, %

Пылеулавливающее устройство	Подача, q, т/ч
	0,9	1,1	1,3
Ротационный поперечно-поточный пылеуловитель, ЭР	66,7	64,6	65,7
Циклон, ЭЦ	29,6	32,7	31,3
Тканевый фильтр, ЭТФ	3,7	2,7	3,0



Ротационный поперечно-поточный пылеуловитель является эффективным средством для удаления примесей из воздуха. Он обладает высокой эффективностью улавливания и способен удалять до 64,6–66,7% примесей из пневмосепарирующего канала лёгких примесей. Кроме того, циклон и тканевый фильтр также играют важную роль в процессе очистки воздуха, улавливая 29,6–32,7% и 2,7–3,7% примесей соответственно. Однако основная часть тяжёлых частиц, таких как невытёртые бобики, щуплые семена и мякина, осаждаются в осадочной камере. Это позволяет снизить количество примесей, попадающих в циклон и тканевый фильтр. Важным фактором, влияющим на пропускную способность пыли и примесей, является скорость воздуха в проточной части пылеуловителя. Она регулируется с помощью дроссельной заслонки 10, чтобы обеспечить допустимые потери семян в отходы, составляющие 1,5%. Также была измерена концентрация запылённости воздуха, выходящего из ротационного поперечно-поточного пылеуловителя и циклона, составляющая соответственно 112–185 г/м³ и 9–15 г/м³. Эти показатели свидетельствуют о высокой эффективности работы пылеуловителя и циклона в удалении примесей из воздуха. Тем не менее, стоит отметить, что в зоне обслуживания машины концентрация запыленности воздуха близка к нормативному показателю, который составляет 6 мг/м³ [12, 14, 15, 16, 17]. Фактическая концентрация запылённости равна 6,8 мг/м³.

ОБСУЖДЕНИЕ

Таким образом, при автономной работе клеверотёрки-сепаратора в закрытых помещениях обеспечиваются нормальные условия работы обслуживающему персоналу, а при удалении отработанного воздуха из циклона наружу (тканевый фильтр снят) соблюдается экологическая безопасность окружающей среды. При установке клеверотёрки-сепаратора в технологическую линию, снабжённую централизованной воздушной системой, необходимость в циклоне и тканевом фильтре отпадает. Для этого необходимо учитывать концентрацию запылённости отработанного воздуха. При расчётах концентрацию запылённости воздуха целесообразно принять на уровне 200 г/м³, а подачу отработанного воздуха — 0,25 м³/с

ЗАКЛЮЧЕНИЕ

Клеверотёрка-сепаратор КС-1,0, содержащая последовательно установленные ротационный поперечно-поточный пылеуловитель, циклон и тканевый фильтр, обеспечивает качественную очистку отработанного воздуха и может быть использована при работе в закрытых помещениях. При удалении отработанного воздуха за пределы помещения экологическая безопасность достигается без тканевого фильтра (концентрация запылённости воздуха не превышает 15 г/м³). При удалении отработанного воздуха из ротационного поперечно-поточного пылеуловителя в централизованную воздушную систему расчётную концентрацию запыленности целесообразно принимать на уровне 200 г/м³, а подачу — 0,25 м³/с.
