Justification of the parameters of the working body of the deep tiller for anti-erosion tillage

Full Text

ВВЕДЕНИЕ

В сельскохозяйственных регионах с высокой вероятностью возникновения эрозионных процессов, существенно влияющим на плодородие почвы, является глубокое безотвальное рыхление [1]. Глубокая безотвальная обработка почвы в ряде случаев обеспечивает более высокую урожайность сельскохозяйственных культур по сравнению с отвальной вспашкой [2]. Глубокое безотвальное рыхление способствует разуплотнению нижних слоёв почвы [3, 4]. При этом обработка без оборота пласта способствует лучшему сохранению влаги и меньшему распылению почвы [5, 6]. Снижение распыления почвы при её глубокой безотвальной обработке способствует уменьшению эрозионных процессов [7, 8] и деградации, обусловленной псевдослитизацией ввиду переуплотнения [9]. При этом необходимо определить рациональные параметры глубокорыхлителя [10, 11].

Цель работы: определение параметров глубокорыхлителя для противоэрозионной обработки почвы.

МЕТОДЫ

Глубокорыхлитель, разработанный в отделе механизации растениеводства аграрного научного центра «Донской», осуществляет обработку почвы с недорезом пласта по ширине захвата машины, производя не сплошное рыхление рабочими органами, с соответствующей расстановкой в поперечном направлении (рис. 1).

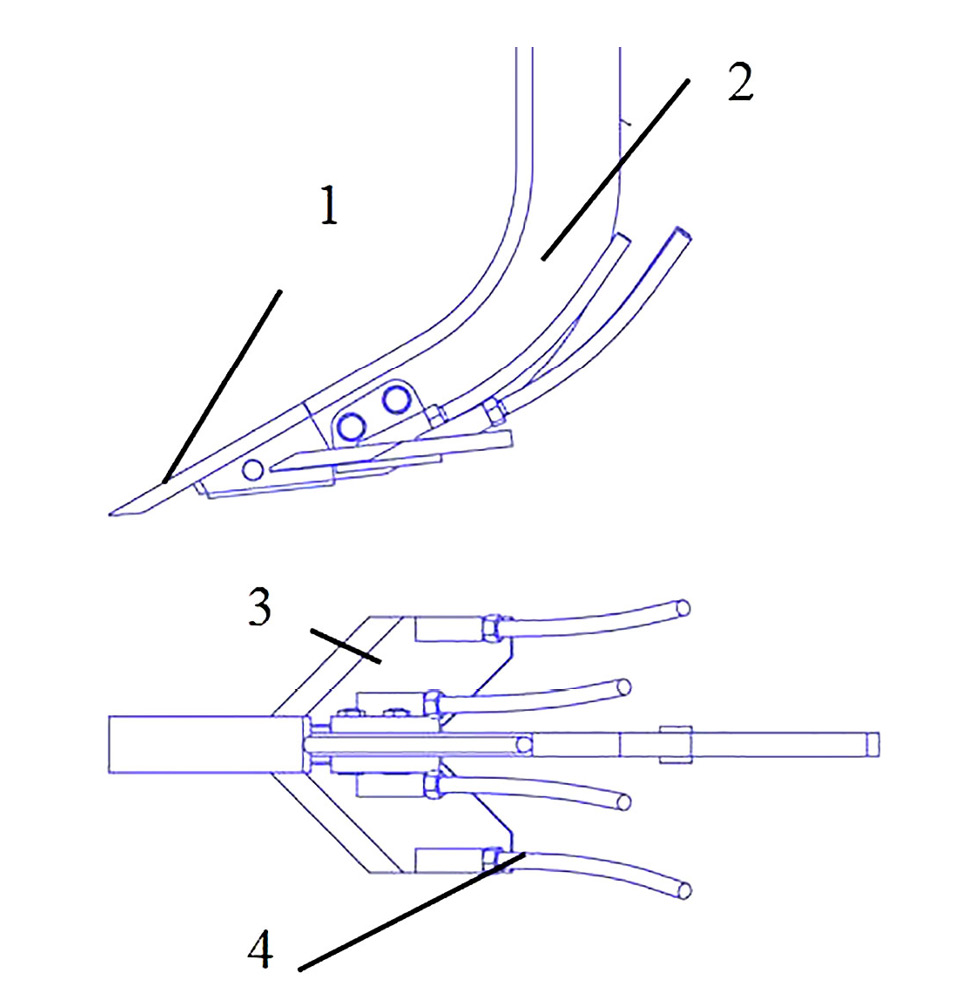

Рис. 1. Рабочий орган глубокорыхлителя (общий вид): 1 — долото; 2 — стойка; 3 — плоскорезная лапа; 4 — прутки.

Fig. 1. The working body of the deep tiller (general view): 1 — chisel; 2 — rack; 3 — flat–cut paw; 4 — rods.



Рабочий орган глубокорыхлителя состоит из долота 1, закреплённого на стойке 2, соединённого с плоскорезными лапами 3, задняя торцевая часть которых продолжена прутками 4, установленными на расстоянии друг от друга в горизонтальной плоскости.

Рабочий орган предназначен для глубокого (свыше 25 см) рыхления без оборота пласта с образованием кротовин при противоэрозионной обработке почвы; уничтожения сорной растительности и щелевания с почвоуглублением. Стойка рабочего органа также выполнена по форме профиля прутка с полукруглой лобовой поверхностью подобно обтекателю, что позволяет самоочищаться в процессе функционирования от сорных растений и пожнивных остатков путём их интенсивного сползания при трении с почвой.

РЕЗУЛЬТАТЫ

Долото, установленное под углом крошения β, формирует прямоугольную щель в продольно-вертикальной плоскости массива почвы, которая расширяется плоскорезными лапами, образуя прорезь с боковыми сторонами, расположенными под углом сдвига почвы ψ. Прутки способствуют расширению прорези и удлинению потока почвы по рабочему органу, а также для подъёма крупных глыб для последующего измельчения катком и выноса корней сорной растительности на поверхность поля.

На поверхности долота рабочего органа глубокорыхлителя осуществляется процесс подъёма пласта почвы со сдвигом. В начале движения глубокорыхлителя на поднимаемый пласт оказывает воздействие только долото. При поступательном движении глубокорыхлителя за счёт сопротивления почвы воздействию режущей кромки долота рабочего органа, функционирующего на заданной глубине a, происходит смещение пласта вверх, возникает поле напряжений σ; при достижении предела их прочности на сдвиг (складывающихся из сцепления и внутреннего трения почвы) образуется плоскость отрыва, которая подобно фронту трещины достигает поверхности.

При наполнении долота почвой пласт продвигается далее, наблюдается установившийся основной поток по рабочему органу. При этом основной поток состоит из фрагментов почвы, разделённых плоскостями отрыва, которые могут совершать относительное движение. В процессе продвижения пласта по рабочему органу возрастает потенциальная энергия, обусловленная преодолением сил внешнего (почва о поверхность рабочего органа) и внутреннего (почва о почву) трения ( φ и ρ соответственно).

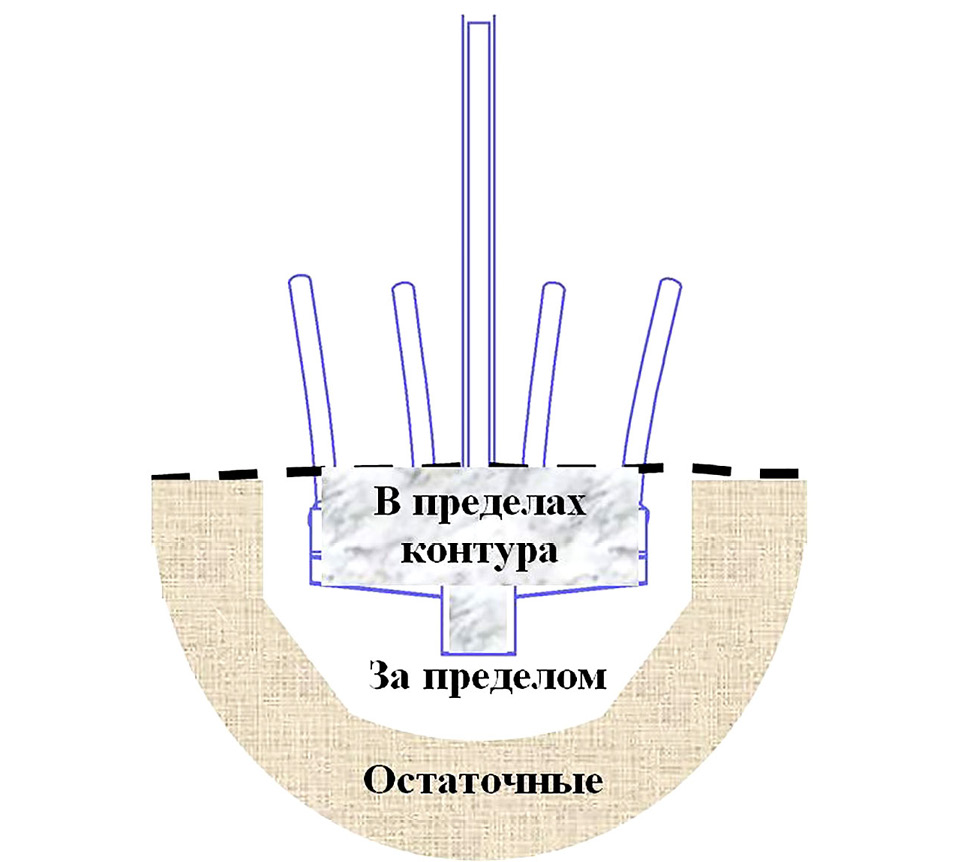

Рис. 2. Поле напряжений в поперечно-вертикальной плоскости при взаимодействии рабочего органа глубокорыхлителя с почвой.

Fig. 2. The stress field in the transverse-vertical plane during the interaction of the working body of the deep tiller with the soil.



Далее при достижении пласта задней кромки рабочего органа происходит разделение потока: часть фрагментов почвы, размер которых не превышает расстояния между прутками, свободно падают вниз, а неразрушенные глыбы подвергаются дополнительному крошению за счёт возрастающих напряжений.

Поле напряжений (рис. 2) при взаимодействии с почвой можно разделить на следующие области:

• по контуру рабочего органа;
• за пределами контура;
• остаточные напряжения, не достаточные для разрушения пласта

Таким образом, при взаимодействии рабочего органа глубокорыхлителя с пластом почвы наблюдаются 3 фазы (рис. 3):

• подъём;
• основной поток;
• сход (см. рис. 2).

При сходе пласта важной количественной характеристикой энергопотребления вектор силы основного потока почвы.

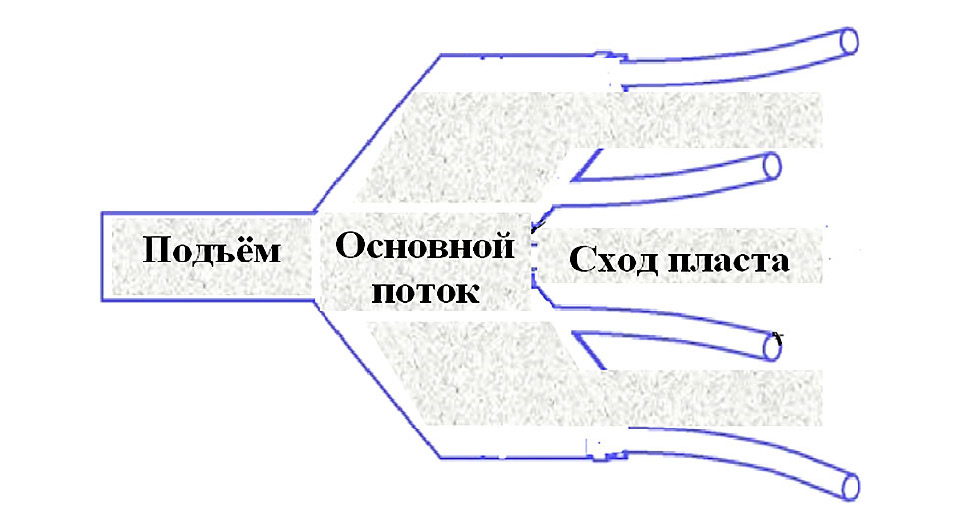

Рис. 3. Фазы взаимодействия пласта почвы с рабочим органом глубокорыхлителя.

Fig. 3. Phases of interaction of the soil layer with the working body of the deep tiller.



При затруднённом сходе пласта может возникнуть изменение вектора силы основного потока, в результате чего почва перемещается не в сторону задней торцевой части рабочего органа, а в противоположном направлении, стремясь к сгруживанию на долоте и на плоскорезных лапах.

При этом существенно увеличивается тяговое сопротивление за счёт возрастания нагрузки в процессе осуществления подъёма, обусловленного массой сгруженной почвы; основной поток проталкивает разрушенный и не вполне разрушенный пласт подобно отвалу бульдозера, которые между собой взаимодействуют с дополнительной затратой энергии.

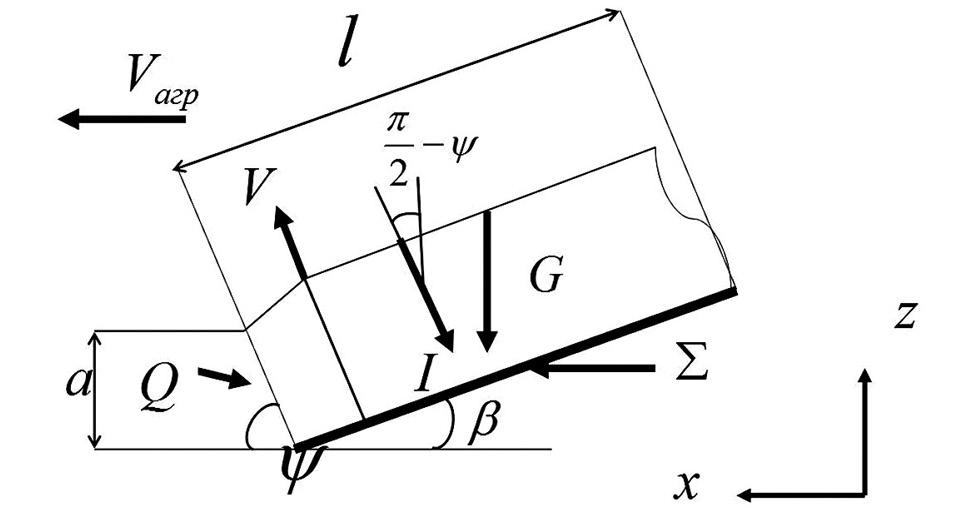

Рис. 4. Силовое взаимодействие рабочего органа глубокорыхлителя с почвой в продольно-вертикальной плоскости.

Fig. 4. The force interaction of the working body of the deep tiller with the soil in a longitudinally vertical plane.



Во избежание изменения направления основного потока необходимо обеспечить требуемое усилие подпора Q со стороны необработанного пласта (рис. 4) с площадью поперечного сечения S или площадью плоскости сдвига (фрагмента отрыва):

$\sigma \ge \frac{Q}{S}$.                                                                                                        (1)

Таким образом, при условии (1) почва не сгруживается, а перемещается в основном потоке по долоту и плоскорезным лапам в сторону задней торцевой части рабочим органом с закреплёнными на ней прутками.
Рабочий орган глубокорыхлителя, установленный под углом крошения к дну борозды β, в процессе функционирования испытывает силовое взаимодействие с пластом: от ∑ — результирующей сопротивления почвы и трения, действия инерции I , связанной с углом сдвига ψ , тяжести почвы G , выраженное в прямоугольной системе координат проекциями на оси x и z :

$\sum х=-Q\cdot \sin \left(\psi +\rho \right)-I\cdot \sin \left(90-\psi \right)+\Sigma \cdot \sin \left(\beta +\phi \right)=0.$

$\sum z=-Q\cdot \cos \left(\psi +\rho \right)-I\cdot \left(90-\psi \right)-G+\Sigma \cdot \cos \left(\beta +\phi \right)=0.$

$Q=$$\frac{I\cdot \left(sin\psi -cos\psi \cdot ctg\left(\beta +\phi \right)\right)+G}{cos\left(\psi +\rho \right)+sin\left(\psi +\rho \right)\cdot ctg\left(\beta +\phi \right)}.$                                               (2)

Согласно теореме изменения количества движения, при скорости V фрагмента отрыва почвы от пласта: F · dt = dm · (V-V₀) При отсутствии движения V₀= 0 секундной массе фрагмента в процессе подъёма, выраженной отношением dm/dt, скорости агрегата V_аг сила инерции $I=\frac{dm}{dt}\cdot V_{\text{агр}}\cdot \cos \psi .$ Массу выразим через плотность γ.

Тогда для рабочего органа длиной l получим силу инерции пласта: $I=\gamma \cdot S\cdot l\cdot V_{\text{агр}}^2\cdot \cos \psi .$ Аналогично представим силу тяжести через объём обрабатываемого пласта: $G=m\cdot g=S\cdot l\cdot \gamma \cdot g.$

При этом следует иметь в виду, что щель формируется долотом, а прорезь образуется в первую очередь за счёт обрушения боковых вертикальных стенок под углом скола (сдвига) ψ а затем уже и от взаимодействия с плоскорезными лапами.

Формирование фрагмента отрыва осуществляется на долоте, поэтому в условиях блокированного резания при отсутствии обработанной почвы с боковых сторон рабочего органа глубокорыхлителя площадь плоскости сдвига (фрагмента отрыва):

$S=a\cdot \frac{b_d+a\cdot \mathrm{ctg}\psi }{\sin \psi }$.

Тогда выражения для определения силы инерции и силы тяжести обрабатываемого пласта примут следующий вид (длина рабочего органа совпадает с длиной долота):

$I=\gamma \cdot V_{\text{агр}}^2\cdot l\cdot a\cdot \left(b_d+a\cdot \mathrm{ctg}\psi \right)\cdot \mathrm{ctg}\psi ,G=\gamma \cdot g\cdot l\cdot a\cdot \frac{b_d+a\cdot \mathrm{ctg}\psi }{\sin \psi }.$           (3)

Полученные выражения (3) подставим в (2) и (1):

$\sigma \ge$$\frac{\frac{\gamma \cdot V_{\text{агр}}^2\cdot l\cdot a\cdot \left(b_d+a\cdot \mathrm{ctg}\psi \right)\cdot \mathrm{ctg}\psi \cdot \left(\sin \psi -\cos \psi \cdot \mathrm{ctg}\left(\beta +\phi \right)\right)+\gamma \cdot g\cdot l_d\cdot a\cdot \frac{b_d+a\cdot \mathrm{ctg}\psi }{\sin \psi }}{\cos \left(\psi +\rho \right)+\sin \left(\psi +\rho \right)\cdot \mathrm{ctg}\left(\beta +\phi \right)}}{a\cdot \frac{b_d+a\cdot \mathrm{ctg}\psi }{\sin \psi }}$

После преобразования получим неравенство, определяющее условие достаточного подпора от необработанной почвы для обеспечения установившегося основного потока по направлению к задней торцевой части рабочего органа глубокорыхлителя при отсутствии сгруживания:

$\sigma \ge$$\frac{\gamma \cdot l\cdot \sin \psi \cdot \left(V_{\text{агр}}^2\cdot \mathrm{ctg}\psi \cdot \left(\sin \psi -\cos \psi \cdot \mathrm{ctg}\left(\beta +\phi \right)+\frac{g}{\sin \psi }\right)\right)}{\cos \left(\psi +\rho \right)+\sin \left(\psi +\rho \right)\cdot \mathrm{ctg}\left(\beta +\phi \right)}$.                       (4)

При подстановке угла сдвига:

$\sigma \ge$$\frac{\gamma \cdot l\cdot V_{\text{агр}}^2\cdot \sin \frac{\beta +\phi +\rho }{2}\cdot \left(\cos \frac{\beta +\phi +\rho }{2}-\sin \frac{\beta +\phi +\rho }{2}\cdot \mathrm{ctg}\left(\beta +\phi \right)+\frac{g}{\sin \psi }\right)}{\sin \left(\frac{\beta +\phi +3\cdot \rho }{2}\right)+\cos \left(\frac{\beta +\phi +3\cdot \rho }{2}\right)\cdot \mathrm{ctg}\left(\beta +\phi \right)}$.      (5)

Из анализа полученного неравенства (5) следует, что условие обеспечения основного потока почвы без сгруживания не зависит от заданной глубины обработки почвы и ширины рабочего органа, а определяется квадратом скорости агрегата, его длиной, углом крошения (установки к дну борозды) и физико-механическими свойствами обрабатываемой среды (плотность, внешнее и внутреннее трение) с учётом перемещения движущихся масс.

Исходя из того, что физико-механические свойства обрабатываемой среды и наибольшая скорость, регламентированная агротехническими требованиями, являются факторами, не подвергающимися влиянию (как и напряжение почвы), препятствовать сгруживанию почвы перед рабочим органом глубокорыхлителя можно, корректно выбирая угол крошения и длину.

В результате расчёта установлены рациональные значения длины долота 0,2–0,3 м и угла крошения почвы (установки к дну борозды) 25–30 град.

При определении длины выступающей части носка долота рекомендуется использовать аналитическую зависимость с учётом геометрических размеров долота и приваренных к нему плоскорезов [12].

Используемые в настоящее время почвообрабатывающие машины не всегда соответствуют агротехническим требованиям к качеству выполнения технологических операций [13, 14].

Для осуществления качественного технологического процесса чизелевания с наименьшими затратами энергии необходимо соблюдать следующее условие:

$\frac{М-b}{2}\le а$,                                                                                         (6)

где M — ширина междуследия (расстояние между рабочими органами в продольном направлении, м).

В этом случае обеспечивается качественное сплошное рыхление верхнего слоя почвы и недорез пласта по ширине захвата рабочего органа на глубине за счёт оптимального расположения поля напряжений и их пересечения с боковых сторон долота.

При оптимальном размещении рабочих органов на раме почвообрабатывающей машины рыхление почвы осуществляется без непроизводительных потерь влаги [15]. Это связано с тем, что при чизелевании осуществляется несплошное резание.

При стрелообразной схеме размещения все рабочие органы функционируют в полусплошной среде, осуществляя полусвободное полублокированное резание с одной открытой стенкой. Подобная схема позволяет исключить забивание их почвой и растительными остатками.

Тяговое сопротивление может быть снижено при соответствующей расстановке рабочих органов, например, стрелообразной схеме или с уступом, под углом $\frac{\theta }{2}$ к направлению движения (рис. 5).



Рис. 5. Расстановка рабочих органов глубокорыхлителя.

Fig. 5. The arrangement of the working bodies of the deep tiller.



При этом только передний рабочий орган испытывает наибольшее тяговое сопротивление, функционируя в сплошной среде, осуществляя процесс несвободного блокированного резания (при отсутствии открытой боковой стенки — разрыхлённой сбоку почвы), что способствует значительному повышению тягового сопротивления. Следующие за ним рабочие органы функционируют в полублокированной среде, при этом обеспечивается полусвободное полублокированное резание с одной открытой стенкой, согласно схеме распространения поля напряжений.

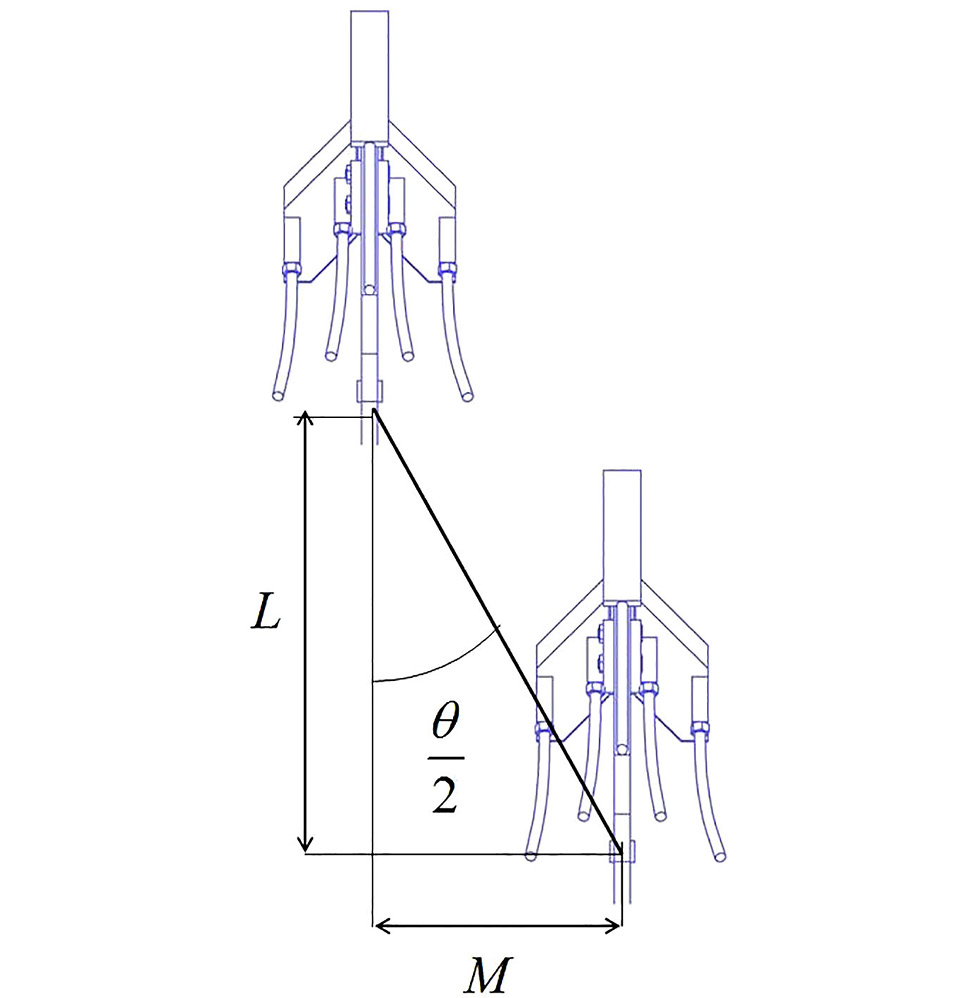

Рис. 6. Определение расстояния между рабочими органами в продольно-горизонтальной плоскости.

Fig. 6. Determination of the distance between the working bodies in the longitudinal-horizontal plane.



Расстояние между рабочими органами в продольном направлении (рис. 6) при подобной схеме размещения определяется по формуле:

$L=M\cdot \mathrm{ctg}\frac{\theta }{2},M=\frac{L}{\mathrm{ctg}\frac{\theta }{2}}$.                                                                                (7)

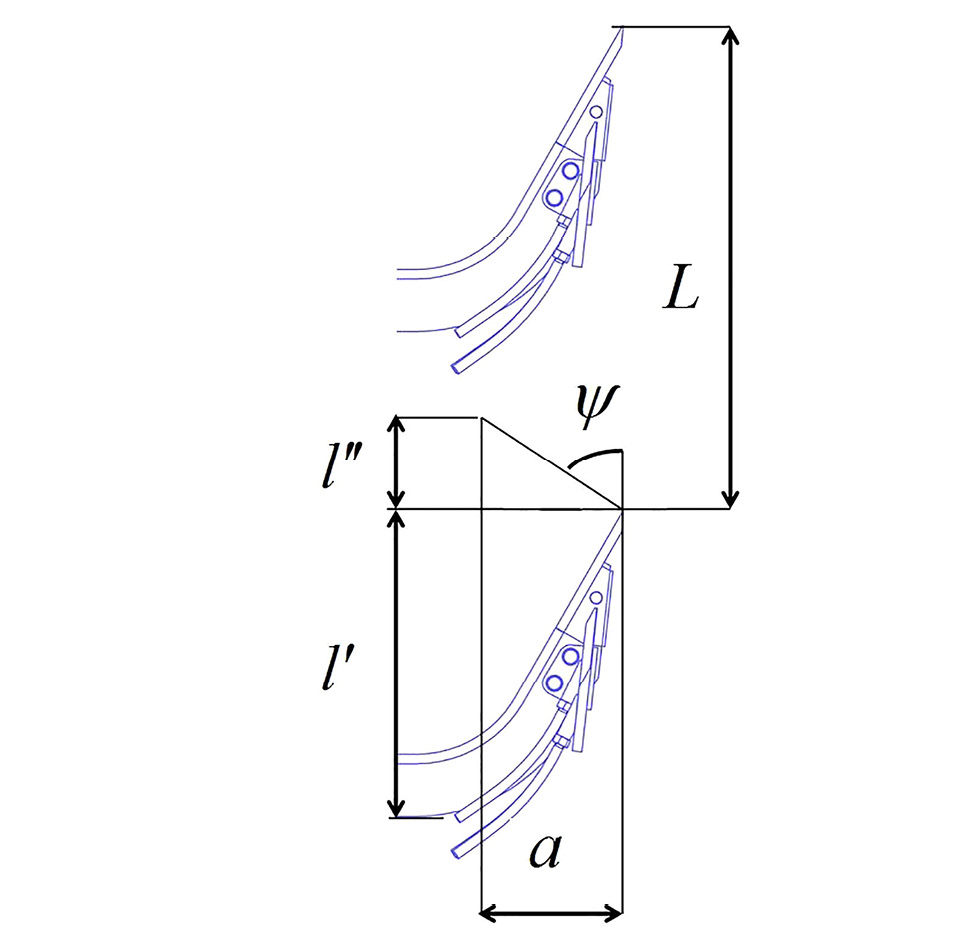

При расстановке в продольном направлении рабочих органов следует предусмотреть достаточную величину расстояния в продольном направлении  для обеспечения покрытия поля напряжений. Иными словами говоря, должно выполняться условие:

$L\ge l^{\text{'}}+l^{\text{'}\text{'}}\ge a\cdot \mathrm{tg}\psi +l^{\text{'}}\ge a\cdot \mathrm{tg}\frac{\beta +\phi +\rho }{2}+l^{\text{'}}$,                                                        (8)

где l′ — конструктивный размер, характеризующий длину рабочего органа (вылет стойки) в проекции на продольно-горизонтальную плоскость, м; l″ — поле напряжений почвы в продольном направлении, м.

В результате расчёта установлено расстояние между рабочими органами в продольном и поперечном направлениях:  M = (0,39 − 0,47) м и L ≥ (0,68 − 0,81) м при расстановке с уступом под углом к направлению движения $\frac{\theta }{2}=30$ град.

ЗАКЛЮЧЕНИЕ

В результате исследований установлены рациональные параметры рабочего органа глубокорыхлителя для противоэрозионной обработки почвы:

• длина долота 0,2–0,3 м; угол крошения почвы (установки к дну борозды) 25–30 град.;
• расстояние между рабочими органами в продольном 0,39–0,47 м и поперечном направлениях 0,68–0,81 м при расстановке с уступом под углом 30 град. к направлению движения.
