BACKGROUND: The expansion of the functionality of chamber dryers of aerodynamic heating is possible by equipping them with additional modules, for example, in the form of a drying shaft for grain. However, it is necessary to ensure the implementation of the basic principle of operation of aerodynamic heating dryers – recirculation of the drying agent with its partial discharge during the drying process.

AIM: Determination of the dependence of the temperature of the drying agent on the recirculation coefficient of the spent drying agent when using an additional module in the form of a drying shaft for grain.

MATERIALS AND METHODS: A differential equation was obtained from the heat balance equation of the dryer in an infinitesimal period of time, as a result of solving which the desired dependence was found by the second-order Euler method. Graphs of the temperature change of the drying agent during the grain drying process are constructed for the accepted initial data with a value of the recirculation coefficient equal to 0.3, 0.5, 0.7 and the moisture content of the spent drying agent equal to 0.012 and 0.041 kg/kg d.a.

RESULTS: The analysis of the dependencies showed that the temperature of the drying agent increases with an increase in the recirculation coefficient and moisture content of the drying agent. The maximum possible temperature of the drying agent for a recirculation coefficient equal to 0.3 will be 135 °C, for a recirculation coefficient equal to 0.5–158 ° C, for a recirculation coefficient equal to 0.7–198 ° C. Maintaining the set temperature of the drying agent is ensured by adjusting the recirculation coefficient of the spent drying agent by changing its flow rate in the recirculation channel.

CONCLUSION: The dependence obtained on the basis of the heat balance of the dryer makes it possible to predict the temperature of the drying agent depending on the established recirculation coefficient of the spent drying agent at a given range of changes in its moisture content. At the same time, the operating mode of the aerodynamic heating dryer is ensured even when using its additional modules.

Full Text

ОБОСНОВАНИЕ

Технология аэродинамического нагрева в сельском и лесном хозяйстве реализуется в камерных сушилках, предназначенных для сушки пиломатериалов [1–3], орехов [4], плодово-ягодного сырья и др. [5].

Для снижения расхода электроэнергии плодово-ягодной сушилки она оснащена комбинированным теплообменником, утилизирующим часть теплоты отработанного сушильного агента [6].

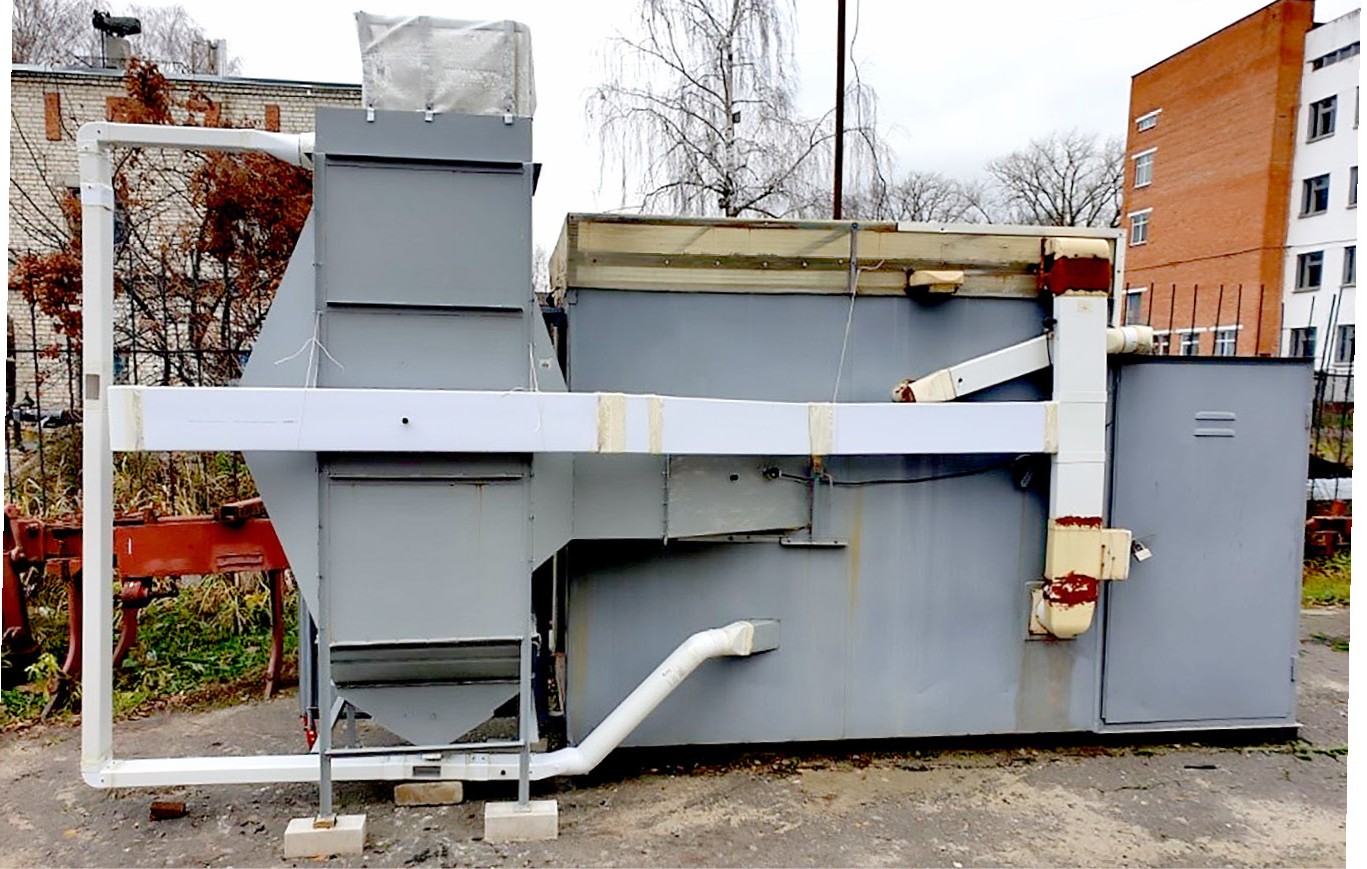

Рис. 1. Сушилка аэродинамического нагрева с комбинированным теплообменником и дополнительным модулем в виде сушильной шахты для зерна.

Fig. 1. An aerodynamic heating dryer with a combined heat exchanger and an additional module in the form of a drying shaft for grain.



Для расширения функциональных возможностей и увеличения годовой загрузки таких сушилок предложено оснащать их дополнительными модулями в виде, например, сушильной шахты для сушки зерна (рис. 1) [7].

При этом установлено, что при использовании дополнительных модулей также, как и в режиме камерной сушки необходимо обеспечить рециркуляцию отработанного сушильного агента для обеспечения его заданной температуры.

ЦЕЛЬ

Цель работы — установление зависимости температуры сушильного агента в сушилке аэродинамического нагрева от коэффициента рециркуляции отработанного сушильного агента при использовании дополнительного модуля в виде сушильной шахты для зерна.

МЕТОДЫ

На рис. 2 представлена структурно-функциональная схема сушилки аэродинамического нагрева с комбинированным теплообменником и дополнительным модулем в виде сушильной шахты для зерна.

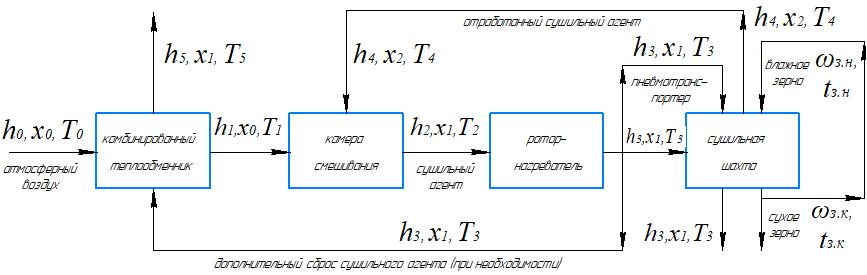

Рис. 2. Структурно-функциональная схема сушилки аэродинамического нагрева.

Fig. 2. Structural and functional diagram of the aerodynamic heating dryer.



Принцип работы сушилки следующий. Зерно загрузочным шнековым транспортером подается в зерновой бункер сушильной шахты и, распределяясь между подающими и отводящими сушильный агент коробами, под действием силы тяжести движется вниз к бесприводному выгрузному устройству пневмотранспортёра.

Атмосферный воздух, проходя через комбинированный теплообменник, подогревается за счёт теплообмена с частично сбрасываемым сушильным агентом (при необходимости регулирования его влажности), и поступает в камеру смешивания с рециркулирующим отработанным сушильным агентом.

Полученный сушильный агент дополнительно нагревается ротором-нагревателем и подается в сушильную шахту. Часть нагнетаемого сушильного агента используется для работы пневмотранспортера, обеспечивающего при необходимости рециркуляцию влажного зерна в сушильной шахте, либо выгрузку высушенного зерна.

Для решения поставленной задачи необходимо составить уравнение теплового баланса сушилки аэродинамического нагрева с комбинированным теплообменником и дополнительным модулем в виде сушильной шахты для зерна, из которого найти зависимость температуры сушильного агента от коэффициента его рециркуляции.

Уравнение теплового баланса сушилки аэродинамического нагрева с комбинированным теплообменником и дополнительным модулем в виде сушильной шахты для зерна за бесконечно малый промежуток времени dt:

dQКТ+dQР+dQРН=dQЗЕР+dQП+dQСТ+dQПТ+dQС.С.А, кДж, (1)

где dQкт — количество теплоты, воспринятой сушильным агентом (атмосферным воздухом) в комбинированном теплообменнике; dQр — количество теплоты, поступившей с рециркулирующим отработанным сушильным агентом; dQрн — количество теплоты, полученной в рабочей камере ротора-нагревателя; dQзер — количество теплоты, идущей на нагрев зерна; dQп — потери теплоты в окружающую среду через ограждения сушильной шахты; dQст — количество теплоты, идущей на нагрев стенок и коробов сушильной шахты; dQпт — потери теплоты с воздушным потоком пневмотранспортера сушилки; dQс.с.a — количество теплоты, отведённой в атмосферу частично сбрасываемым сушильным агентом после теплообмена с тепловоспринимающими поверхностями комбинированного теплообменника.

Определим выражения составляющих теплового баланса. Количество теплоты, воспринятой сушильным агентом (атмосферным воздухом) в комбинированном теплообменнике

dQКТ=L0h1(t)dt=(LПТ+L5)h1(t)dt,                                                                          (2)

где L0 — расход атмосферного воздуха, кг с.в./с; h1(t) — энтальпия подогретого атмосферного воздуха, кДж/кг с.в.; Lпт — расход сушильного агента пневмотранспортёром, кг с.в./с; L5 — расход сушильного агента, сбрасываемого через комбинированный теплообменник, кг с.в./с.

Энтальпия подогретого атмосферного воздуха может быть представлена в виде [8]:

h1(t)=c0T1(t)+x0(r0+cПT1(t)),                                                                                  (3)

где c0 — теплоёмкость сухого воздуха, кДж/(кг·К); T1(t) — температура подогретого атмосферного воздуха на выходе из комбинированного теплообменника, °С; x0 — начальное влагосодержание сушильного агента (атмосферного воздуха), кг/кг; r0 — удельная теплота парообразования при температуре 0 °С, кДж/кг; cп — теплоёмкость пара, кДж/(кг·К).

Примем, что температура подогретого атмосферного воздуха на выходе из комбинированного теплообменника находится в прямой зависимости от температуры сбрасываемого в него (при необходимости, когда отвода влаги за счет работы пневмотранспортера будет недостаточно) части сушильного агента, т.е.:

T1(t)=a1T3(t)+b1(4)

где a1, b1 — эмпирические коэффициенты; T3(t) — температура сушильного агента, К.

Подставим выражения (3) и (4) в (2), проведём преобразования и получим:

dQКТ=k0T3(t)dt+k1dt,(5)

где k0=(LПТ+L5)(c0+x0cП)a1, k1=(LПТ+L5)(c0b1+x0(r0+cПb1)).                       (6)

Количество теплоты, поступившей с рециркулирующим отработанным сушильным агентом, вычисляется согласно:

dQР=kР(LПТ+L5)(h4(t)h1(t))dt,                                                                               (7)

где kр — коэффициент рециркуляции, равный отношению массового количества абсолютно сухого рециркулирующего сушильного агента к поступающему из комбинированного теплообменника абсолютно сухому сушильному агенту [8]; h4(t) — энтальпия рециркулирующего отработанного сушильного агента, кДж/кг с.в.

Энтальпия рециркулирующего отработанного сушильного агента

h4(t)=c0T4(t)+xК(r0+cПT4(t)),                                                                                      (8)

где T4(t) — температура рециркулирующего отработанного сушильного агента, °С; xк — конечное влагосодержание сушильного агента, кг/кг.

Примем, что температура, рециркулирующего отработанного сушильного агента, находится в прямой зависимости от температуры сушильного агента, т.е.:

T4(t)=a4T3(t)+b4                                                                                                         (9)

где a4 , b4 — эмпирические коэффициенты.

Подставим выражения (8) и (9) в (7), проведём с учётом (3) и (4) преобразования, получим:

dQР=kР(LПТ+L5)(T3(t)k4+xКcПa4T3(t)+xКk3+k2)dt,                                                  (10)

где  k2=c0(b4b1)x0(r0+cПb1), k3=r0+cПb4, k4=c0(a4a1)x0cПa1.                (11)

Количество теплоты, полученной в рабочей камере ротора-нагревателя,

dQРН=N(1η)dt=k5dt,                                                                                                  (12)

где N — мощность привода ротора-нагревателя, кВт; η — КПД ротора-нагревателя;

k5=N(1η).                                                                                                                     (13)

Количество теплоты, идущей на нагрев зерна,

dQЗЕР=MЗсЗdTЗЕР,                                                                                                        (14)

где Мз — масса зерна в сушильной шахте, кг; cз — теплоемкость зерна, кДж/(кг·К); Тзер — температура зерна, °С.

Примем, что температура зерна находится в линейной зависимости от температуры сушильного агента, т.е.:

TЗЕР=a2T3(t)+b2,                                                                                                         (15)

где a2 , b2 — эмпирические коэффициенты.

Тогда

dTЗЕР=a2dT3(t).                                                                                                             (16)

С учётом выражения (16) зависимость (14) будет иметь вид:

dQЗЕР=MЗсЗa2dT3(t)=k6dT3(t),                                                                                   (17)

где

k6=MЗсЗa2.                                                                                                                    (18)

Потери теплоты в окружающую среду через ограждения сушильной шахты

dQП=kF(TСТ(t)T0)dt,                                                                                                   (19)

где k — коэффициент теплопередачи через стенки сушильной шахты, кВт/(м2·К); F — площадь наружной поверхности сушильной шахты, м2; Tст(t) — температура стенок комбинированного теплообменника в зависимости от времени в период сушки, К; T0 — температура окружающей среды в период сушки, °С.

Примем, что температура стенок и коробов сушильной шахты находится в прямой зависимости от температуры сушильного агента, т.е.:

TСТ=aСТT3(t)+bСТ,                                                                                                         (20)

где aст ,bст — эмпирические коэффициенты.

Выражение (19) с учётом зависимости (20) будет иметь вид:

dQП=kFaСТT3(t)dt+k7dt,                                                                                               (21)

где

k7=kF(bСТT0).                                                                                                              (22)

Количество теплоты, идущей на нагрев стенок и коробов сушильной шахты,

dQСТ=MСТсСТdTСТ,                                                                                                         (23)

где Mст — масса стенок и коробов сушильной шахты, кг; cст — теплоёмкость материала стенок и коробов сушильной шахты, кДж/(кг·°С); dTст — приращение температуры стенок и коробов сушильной шахты, °С.

Из выражения (20)

dTСТ=aСТdT3(t).                                                                                                              (24)

С учётом выражения (24) зависимость (23) будет иметь вид:

dQСТ=MСТсСТaСТdT3(t)=k8dT3(t),                                                                               (25)

где

k8=MСТсСТaСТ.                                                                                                             (26)

Потери теплоты с воздушным потоком пневмотранспортера сушилки

dQПТ=LПТh3(t)dt,                                                                                                         (27)

где h3(t) — энтальпия сушильного агента, кДж/кг с.в.

Энтальпия сушильного агента

h3(t)=c0T3(t)+xР(r0+cПT3(t)),                                                                                   (28)

где xр — влагосодержание сушильного агента, кг/кг.

Влагосодержание сушильного агента при его рециркуляции [8]

xР=xН+kРxКkР+1.                                                                                                           (29)

Тогда выражение (27) с учётом зависимостей (28) и (29) будет иметь вид:

dQПТ=LПТ(c0T3(t)+r0+cПT3(t)kР+1(xН+kРxК))dt.                                                       (30)

Количество теплоты, отведенной в атмосферу частично сбрасываемым сушильным агентом после теплообмена с тепловоспринимающими поверхностями комбинированного теплообменника

dQС.С.А=L5h5(t)dt,(31)

где h5(t) — энтальпия сброшенного сушильного агента после теплообмена с тепловоспринимающими поверхностями комбинированного теплообменника, Дж/кг.

Энтальпия сброшенного сушильного агента

h5(t)=c0T5(t)+xР(r0+cПT5(t)),                                                                                (32)

где T5(t) — температура сброшенного сушильного агента на выходе из комбинированного теплообменника, К.

Примем, что температура сброшенного сушильного агента находится в прямой зависимости от температуры сушильного агента, т.е.:

T5=a5T3(t)+b5,                                                                                                       (33)

где a5 , b5 — эмпирические коэффициенты. Подставив полученные выражения (32) и (33) в уравнение (31) с учетом выражения (29), получим:

dQС.С.А=(k9T3(t)+k10+k11xК+k12xКT3(t))dt,                                                         (34)

где

k9=L5a5(c0+xНсПkР+1);  k10=L5(с0b5+xНkР+1(r0+cПb5));

k11=L5kР(r0+сПb5kР+1); k12=L5a5kРсПkР+1.                                                                  (35)

Тогда, подставив выражения составляющих теплового баланса (5), (10), (12), (17), (21), (25), (30) и (34) в уравнение (1), после преобразований получим:

(k13+k15xК)T3(t)dt+(k14+k16xК)dtk17dT3(t)=0,                                                 (36)

где

k13=k0+kР(LПТ+L5)k4kFaСТLПТc0cПxНLПТkР+1k9;

k14=k1+kР(LПТ+L5)k2+k5k7r0xНLПТkР+1k10;

k15=kР(LПТ+L5)cПa4cПkРLПТkР+1k12;

k16=kР(LПТ+L5)k3r0kРLПТkР+1k11;

k17=k6+k8.

Дифференциальное уравнение (36) можно представить в виде:

adTdt+bTc=0,                                                                                                      (37)

где T — искомая температура сушильного агента на входе в сушильную камеру;

a=k17; b=k13k15xК; c=k14+k16xК.                                                               (38)

Решение уравнения (37) методом Эйлера второго порядка имеет вид:

T=cb+(T0cb)еbat,                                                                                             (39)

где T0 — температура атмосферного воздуха.

В выражениях коэффициентов (38) влагосодержание отработанного сушильного агента xк имеет в начале процесса сушки максимальное значение, уменьшающееся к концу сушки.

РЕЗУЛЬТАТЫ

Для прогнозирования температуры сушильного агента в процессе сушки по выражению (39) построим искомую зависимость для значения коэффициента рециркуляции равного 0,3, 0,5 и 0,7 при влагосодержании отработанного сушильного агента xк равном 0,012 и 0,041 кг/кг с.в. Принятое влагосодержание соответствует значениям, полученным в результате поисковых опытов при сушке зерна в модульной сушилке аэродинамического нагрева.

Для построения графиков приняты также следующие исходные данные, полученные в ходе поисковых опытов: расход сушильного агента пневмотранспортёром Lпт — 0,15 кг с.в./с; расход сушильного агента, сбрасываемого через комбинированный теплообменник L5 — 0,05 кг с.в./с; теплоёмкость сухого воздуха c0 — 1,01 кДж/(кг·К); начальное влагосодержание сушильного агента (атмосферного воздуха) x0 — 0,008 кг/кг; удельная теплота парообразования при температуре 0 °С r0 — 2493 кДж/кг; теплоёмкость пара cп — 1,97 кДж/(кг·К); эмпирические коэффициенты: a1 = 0.1, b1 = 25, a2 = 0.8, b2 = - 8, aст = 0.8, bст = - 10, a4 = 0.8, b4 = - 8, a5 = 0.9, b5 = - 5; мощность привода ротора-нагревателя N — 17,5 кВт; КПД ротора-нагревателя η — 0,1; масса зерна в сушильной шахте Мз — 400 кг; теплоемкость зерна cз — 2,078 кДж/(кг·К); коэффициент теплопередачи через стенки сушильной шахты k — 0,002 кВт/(м2·К); площадь наружной поверхности сушильной шахты F — 5.2 м2; температура окружающей среды в период сушки T0 — 17 °С; масса стенок и коробов сушильной шахты Mст — 300 кг; теплоёмкость материала стенок и коробов сушильной шахты cст — 0,46 кДж/(кг·°С).

На рис. 3 представлены зависимости температуры сушильного агента от его коэффициента рециркуляции и влагосодержания отработанного сушильного агента.

Реальная температурная кривая в процессе сушки для каждого значения коэффициента рециркуляции с учетом переменного влагосодержания отработанного сушильного агента будет проходить в обозначенном соответствующими граничными кривыми температурном диапазоне.

ОБСУЖДЕНИЕ

Анализ рис. 3 показывает, что температура сушильного агента растет с увеличением коэффициента рециркуляции и влагосодержания сушильного агента. Активный рост температуры продолжается в течение часа, после чего начинает замедляться. Это объясняется достижением баланса между теплопритоками и теплопотерями в системе.

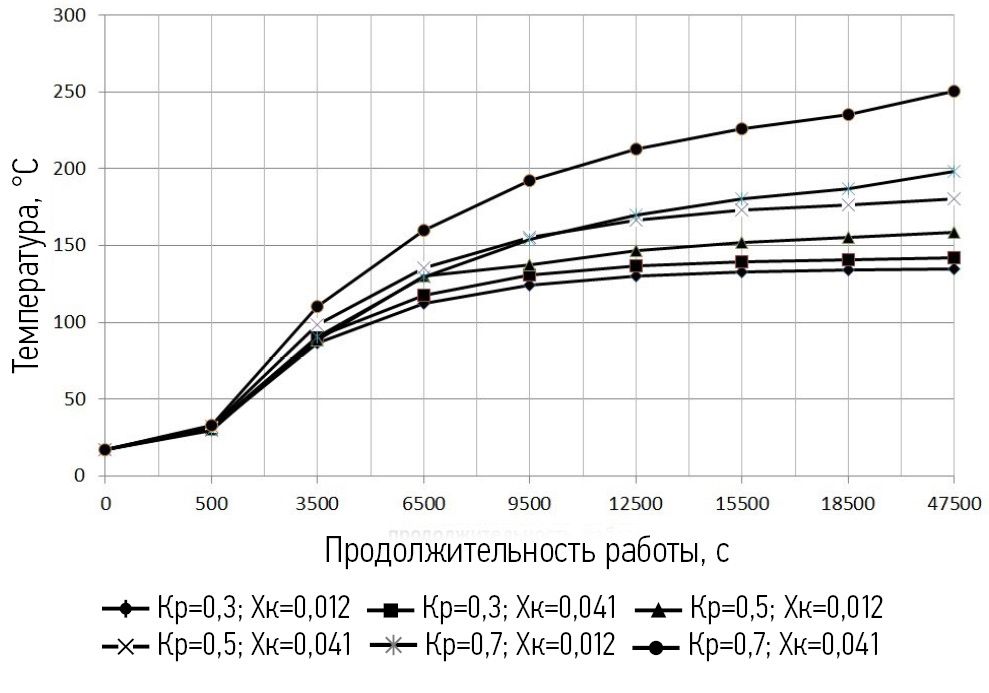

Рис. 3. Изменение температуры сушильного агента (Кр — коэффициент рециркуляции, Xк — влагосодержание отработанного сушильного агента, кг/кг).

Fig. 3. Temperature change of the drying agent (Kр — recirculation coefficient, Хк — moisture content of the spent drying agent, kg/kg).



Для каждого режима работы достижимая максимально возможная температура сушильного агента определяется по кривой меньшего значения влагосодержания отработанного сушильного агента.

Так для коэффициента рециркуляции, равного 0,3 она составит 135 °С, для коэффициента рециркуляции, равного 0,5–158 °С, для коэффициента рециркуляции, равного 0,7–198 °С.

В рассматриваемой сушилке, производительность пневмотранспортёра обеспечивает прохождение зерна через сушильную шахту за 40…60 минут. С момента запуска сушилки за это время температура сушильного агента достигнет порядка 100 °С при коэффициенте рециркуляции 0,7. При необходимости, например, дальнейшего поддержания данной температуры сушильного агента нужно уменьшить коэффициент рециркуляции отработанного сушильного агента изменением его расхода в канале рециркуляции.

ЗАКЛЮЧЕНИЕ

Таким образом, полученная на основании теплового баланса сушилки зависимость (39) позволяет прогнозировать температуру сушильного агента в зависимости от установленного коэффициента рециркуляции отработанного сушильного агента при заданном диапазоне изменения его влагосодержания. При этом обеспечивается рабочий режим работы сушилки аэродинамического нагрева и при использовании ее дополнительных модулей.
