Non-destructive inspection of the state of a helical cylindrical compression spring
- Authors: Pavlyuk R.V.1, Zakharin A.V.1, Lebedev P.A.1
-
Affiliations:
- Stavropol State Agrarian University
- Issue: Vol 92, No 2 (2025)
- Pages: 116-121
- Section: New machines and equipment
- Submitted: 20.05.2024
- Accepted: 22.03.2025
- Published: 21.03.2025
- URL: https://journals.eco-vector.com/0321-4443/article/view/632289
- DOI: https://doi.org/10.17816/0321-4443-632289
- EDN: https://elibrary.ru/VIQZDR
- ID: 632289
Cite item
Abstract
BACKGROUND: When springs are used, they undergo “compression-decompression” cyclic loading, resulting in a gradual decrease in elastic properties and performance, formation of microcracks, and the springs destruction. Moreover, if these are the springs of the valve mechanism of the internal combustion engine, then they are subject to heating, which intensifies the processes of loss of elasticity and destruction. In practice, spring control often comes down to its external inspection, assessment of geometric parameters and dynamic testing. The latter requires expensive equipment and a long period for the test itself.
AIM: Improvement of the non-destructive inspection method for determining the state of a coil spring using a new technical solution at the level of patentability.
METHODS: The presence of microcracks and their growth during cyclic loading leads to a change in the microshape of the cross-section of the spring coil, which affects the electrical properties, in particular, its electrical resistance. Therefore, assessing the performance of a spring comes down to determining the number and volume of microcracks. Measuring the microgeometry of the spring can be achieved using a highly sensitive microohmmeter with a division value of at least 10-6 Ohms. In the working coils of the spring, especially on the “inner fiber of the coils” [1], the greatest tangential stresses arise during its operation. Consequently, the inner fiber of the working coils of the spring is more susceptible to the formation of microcracks.
RESULTS: To implement the proposed non-destructive inspection of the state of a helical coil spring, a device, including a microohmmeter and a mechanical type power structure for its tension and compression, is required. The tension and compression of the spring is monitored using a dynamometer. The terminals from the microohmmeter for measuring resistance are fixed on the spring coils under test. Determining the resistance value of a new spring and subsequent monitoring during operation will make it possible to identify a faulty element at an earlier stage and to determine the feasibility of restoring the spring.
CONCLUSION: The proposed technical solution simplifies monitoring the state of the entire spring without destroying it, reduces the time for monitoring its state as a whole, and reduces the energy intensity of this process.
Keywords
Full Text
Введение
В современном машиностроении широко распространены различные узлы и механизмы, в которых рабочим элементом является винтовая пружина. В основном это цилиндрические пружины сжатия.
При эксплуатации пружин происходит их циклическое нагружение «сжатие-растяжение», в результате которого наступает постепенное снижение упругих свойств и работоспособности, образуются микротрещины, и происходит разрушение пружин [1–5]. Причем, если это пружины клапанного механизма ДВС, то они подвергаются нагреву, что усиливает процессы потери упругости и разрушения, т.е. после определенного количества циклов работы пружины необходимо проконтролировать её упругие свойства, работоспособность и наличие опасных микротрещин.
На практике контроль пружины зачастую сводится к её — внешнему осмотру, оценке геометрических параметров и динамическому испытанию. Последнее требует наличия дорогостоящего оборудования и продолжительного времени на само испытание.
Выделяют два основных признака потери работоспособности пружины: разрушение одного из витков и деформирование пружины (осадка) [6, 7]. Обнаружение первого признака происходит в основном визуально и дальнейшая эксплуатация пружины невозможна. Второй признак возникает по причине появления пластических деформаций и микротрещин в материале пружины и требует для его выявления наличия специализированного оборудования. Пружина при этом дефекте может быть восстановлена на некоторый период времени посредством растяжения и последующего контактного заневоливания [8–10], если число микротрещин небольшое.
Цель исследований
Совершенствование метода неразрушающего контроля для определения состояния винтовой цилиндрической пружины посредством нового технического решения на уровне патентоспособности.
Материалы и методы
Наличие микротрещин и их рост в ходе циклического нагружения приводит к изменению микроформы поперечного сечения витка пружины, что влияет на электротехнические свойства пружины, в частности, на её электрическое сопротивление.
Поэтому определение работоспособности пружины сводится к определению числа и объема микротрещин.
Измерение микрогеометрии пружины может быть произведено при помощи высокочувствительного микроомметра с ценой деления не менее 10-6 Ом.
Пружина состоит из трёх частей — верхней и нижней опорных неподвижных и средней рабочей подвижной. Опорные части выполнены из клинообразно отшлифованного витка с меньшим или нулевым шагом для лучшего контактирования пружины с рабочей плоской частью опоры. В опорной части пружины возникают, в основном, местные контактные напряжения, т.е. данная часть практически не работает, и её можно исключить из исследований по изменению сопротивления.
В рабочих витках пружины, особенно на «внутреннем волокне витков» [12], возникают наибольшие касательные напряжения в процессе ее работы. Следовательно, внутреннее волокно рабочих витков пружины более подвержено образованию микротрещин.
Так если при осадке пружины количество микротрещин минимально, то изменение сопротивления по виткам не будет обнаружено и целесообразно ее восстановить различными технологиями и эксплуатировать далее. При обнаружении значительного изменения сопротивления по виткам можно судить о наличии большого количества микротрещин и ее восстановление будет не рационально даже при минимальной осадке и визуальной целостности витков [11].
Для реализации данного метода необходимо провести измерения электрического сопротивления в рабочих витках новой пружины в ненапряженном состоянии, при растяжении и сжатии. В ходе измерений устанавливается величина сопротивления пружины, и она должна быть постоянна при всех силовых воздействиях. Это говорит о целостности витков пружины и отсутствии в них микротрещин. Затем измеряется изношенная пружина, и сравниваются полученные значения, по которым можно судить о ее качестве и пригодности к восстановлению. Также изменение значений сопротивления изношенной пружины в ненагруженном состоянии и при растяжении и сжатии напрямую указывает об ее износе. Указанная процедура является методом интегрального неразрушающего контроля технического состояния пружины. Для более точного определения значений следует проводить трехкратное измерение сопротивления пружины. Анализ состояния пружины можно делать как всей в целом, так и каждого витка в отдельности, что позволит дифференцировать значения сопротивления и узнать место концентрации и развития микротрещин.
Результаты исследований
Для реализации предлагаемого метода неразрушающего контроля состояния винтовой цилиндрической пружины необходимо устройство, включающее микроомметр-измеритель и силовую конструкцию механического типа для её растяжения и сжатия [13].
Силовая конструкция состоит из рамы 7, включающей в себя горизонтальную опорную плиту 8, на которой жёстко закреплены вертикальные стойки 9 и 10 и два симметрично поперечных элемента — верхний 11 и средний 12, между которыми закрепляется испытуемая пружина 1. Данные элементы выполнены с возможностью перемещения вдоль оси вертикальных стоек для фиксации и сжатия-растяжения разных типоразмеров пружин. Элементы разделяют раму на верхнюю и нижнюю части (рис. 1).

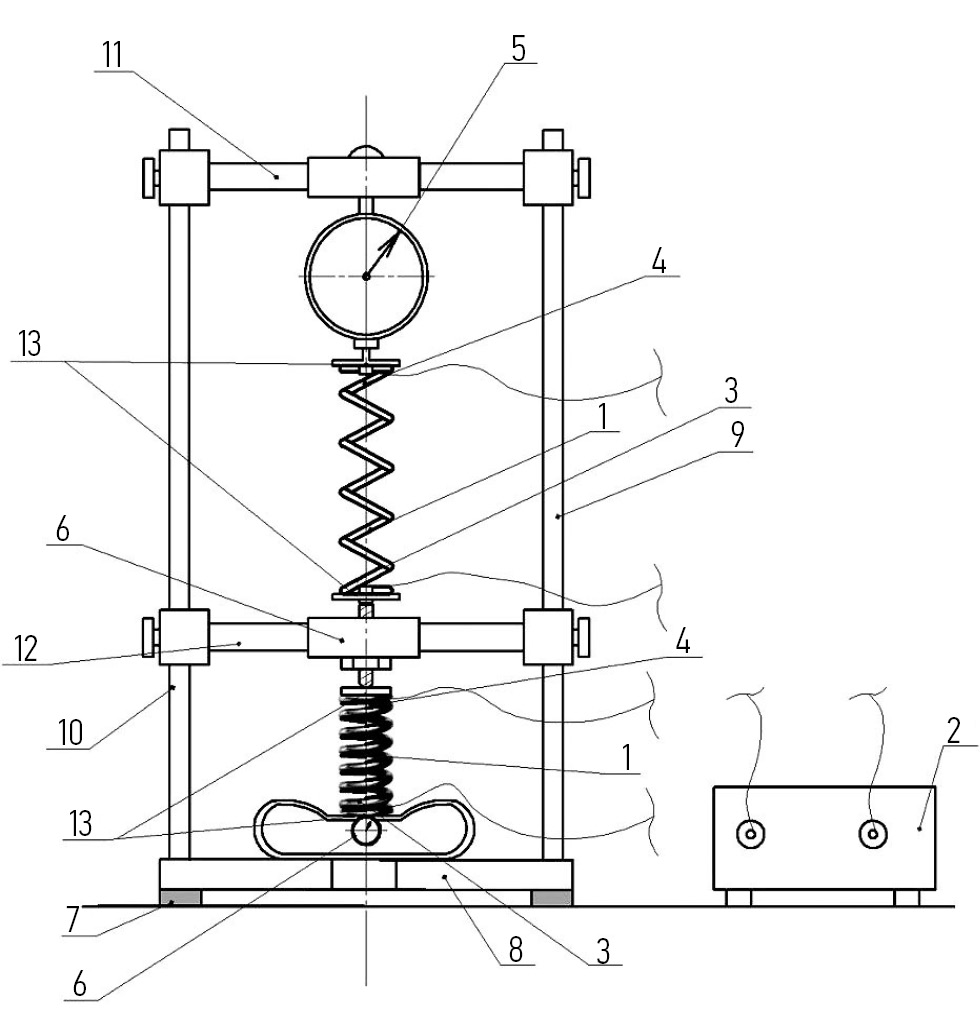

Рис. 1. Схема устройства для неразрушающего контроля состояния винтовой цилиндрической пружины: 1 — цилиндрическая пружина; 2 — микроомметр; 3 и 4 — клеммы; 5 — динамометр на растяжение; 6 — динамометр на сжатие; 7 — рама; 8 — опорная плита; 9 и 10 — вертикальные стойки; 11 — верхний поперечный элемент; 12 — средний поперечный элемент; 13 — диэлектрические прокладки.
Fig. 1. Scheme of a device for non-destructive inspection of the state of a helical coil spring: 1: cylindrical spring; 2: microohmmeter; 3 and 4: terminals; 5: tensile dynamometer; 6: compression dynamometer; 7: frame; 8: base plate; 9 and 10: vertical racks; 11: upper transverse element; 12: middle transverse element; 13: dielectric spacers.
Контроль на растяжение пружины осуществляется динамометром 5, закреплённым в верхней части, а на сжатие динамометром 6, соответственно, в нижней части.
Причём между поперечными элементами и основанием рамы установлены диэлектрические прокладки 13, которые выполнены с учетом возможности их временного закрепления на опорных витках испытуемой пружины. Клеммы от микроомметра для измерения сопротивления закрепляются на испытуемых витках пружины.
Измерение электрического сопротивления в пружине осуществляется следующим образом. Сначала замеры проводят в ненагруженном состоянии пружины, полученному значению сопротивления присваивается значение R1. Затем пружину растягивают статически прикладываемой нагрузкой Р в разработанном устройстве и получают значение R2. Далее пружину статически сжимают такой же, как и при растяжении прикладываемой нагрузкой Р и определят значение сопротивления R3.
После замеров, полученных трех значений сопротивлений, происходит их сравнение. В случае если все три значения сопротивления приблизительно равны R1~R2~R3, то можно судить о целостности пружины и отсутствии микротрещин, что определяет ее дальнейшее восстановление или использование. Но при получении значений существенно отличающихся друг от друга R1 ≠ R2 или R1 ≠ R3, можно судить об износе пружины и наличии микротрещин, следовательно, о её непригодности для восстановления и эксплуатации в механизмах.
Кроме того, анализируя данные показатели, можно судить о степени износа пружины λр, которая оценивается выражениями λр = R2 – R1 или λс = R3 – R1. В ходе эксплуатации пружины величина представленных выражений будет только возрастать, и свидетельствовать об износе и разрастании микротрещин.
Для подтверждения предлагаемого метода неразрушающего контроля состояния винтовой цилиндрической пружины проведем эксперимент. Использовать будем пружины клапана марки 240-1007046-А5 двух дизельных двигателей Д-240 с различной наработкой 2000 и 6500 мото-часов, а также одну новую пружину, как эталон (рис. 2).

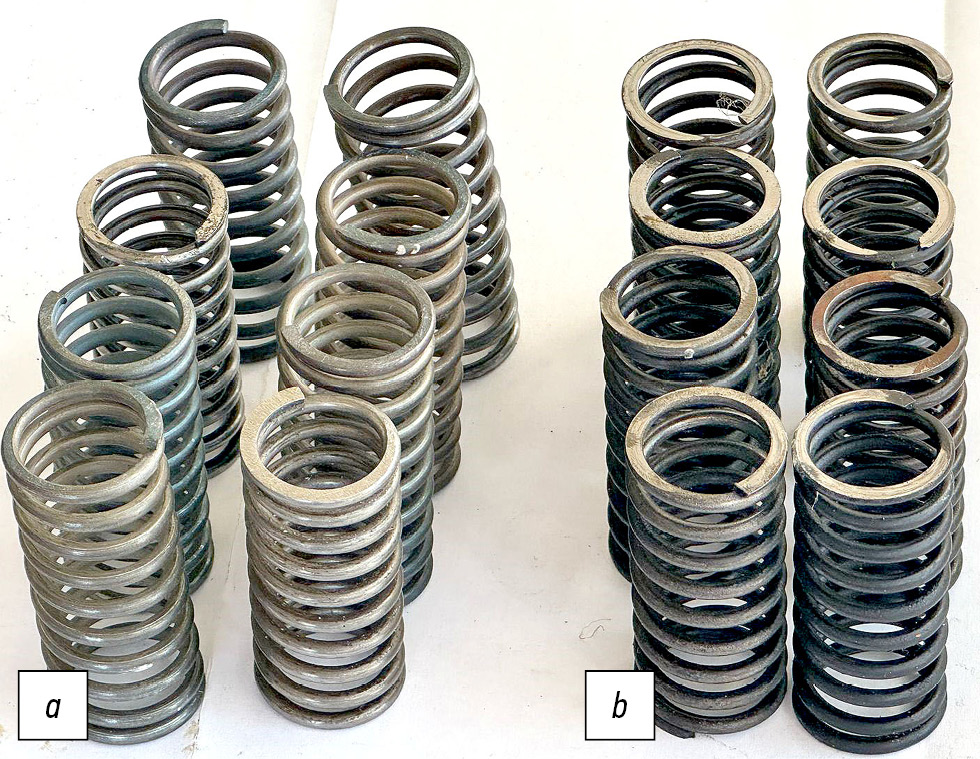

Рис. 2. Пружины клапана внутренние 240-1007046-А5: а — наработка 2000 мото-часов; b — наработка 6500 мото-часов.
Fig. 2. The 240-1007046-A5 internal valve springs: а: after 2000 running hours; b: after 6500 running hours.
Из рис. 2 видно, что после определенной наработки высота пружин разная. Это подтверждает усадку пружин и её возможные повреждения после определённого числа циклов срабатывания.
Статически прикладываемую нагрузку Р на сжатие и растяжение возьмём равной величине сжатия внутренних клапанных пружин до рабочей высоты, которая составляет 74 Н. Следует отметить, что данный параметр выбирается для каждой марки пружины индивидуально и согласно паспортным значениям.
Измерим сопротивление новой эталонной пружины мультиметром без учёта сопротивления его проводов. При выбранной шкале 200 Ω отображаемое значение составляет 0.9 Ом (рис. 3). Далее измерим все исследуемые пружины без нагрузки, затем при сжатии и растяжении.

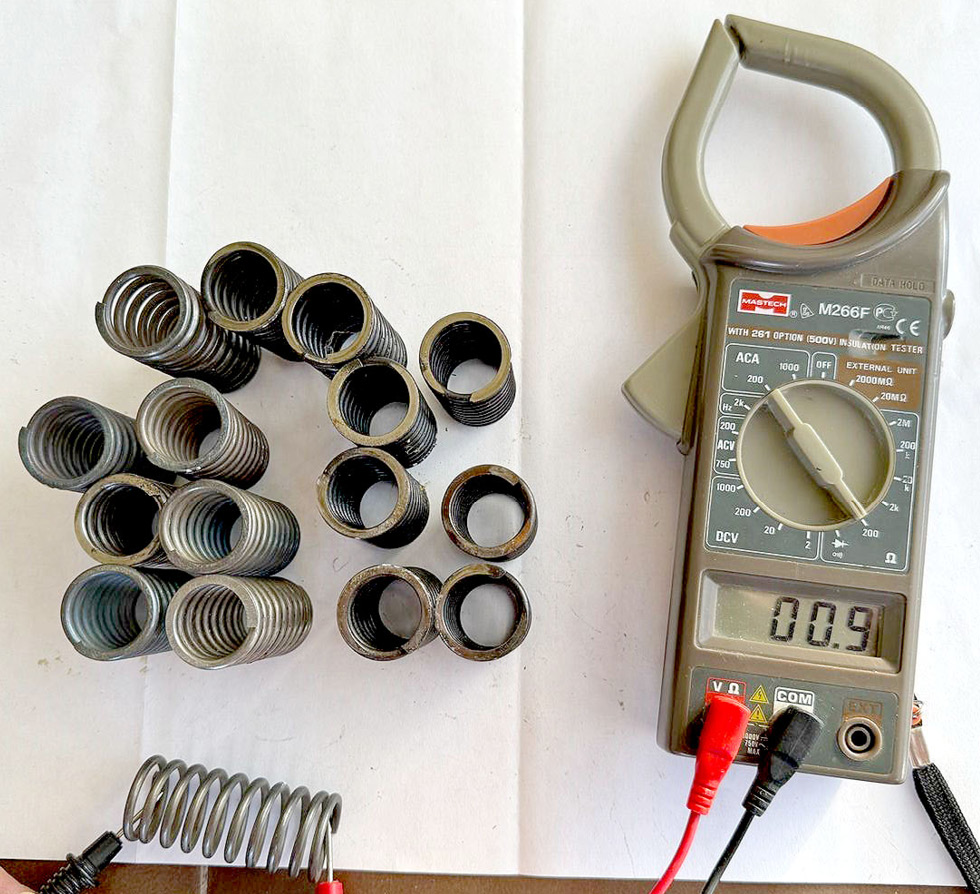

Рис. 3. Значение мультиметра.
Fig. 3. Measured value at the multimeter.
В ходе эксперимента установлено, что все пружины с наработкой 2000 мото-часов имели такое же значение сопротивления, как и у новой пружины независимо от прикладываемой нагрузки Р на сжатие и растяжение. Исходя из этого можно судить об отсутствии в данных пружинах микротрещин.
В четырех пружинах с наработкой 6500 мото-часов значение сопротивления без нагрузки составило 1.4 Ом. При растяжении данный параметр у них составил 1.8 Ом, а при сжатии 1.5 Ом, соответственно, что свидетельствует об образовании микротрещин. Поэтому восстановление таких нецелесообразно.
У оставшихся четырёх пружин с наработкой 6500 мото-часов значение сопротивления без нагрузки составило 0.9 Ом, а при нагрузке на сжатие и растяжение 1.0–1.1 Ом, что указывает на только возникающие микротрещины. Дальнейшее восстановление таких пружин тоже нежелательно.
В ходе эксперимента подтверждено, что определение величины сопротивления новой пружины и последующий контроль в процессе эксплуатации позволит выявлять неисправный элемент на более ранней стадии и установить целесообразность восстановления пружины.
Заключение
Предложенное техническое решение упрощает проведение контроля состояния всей пружины без её разрушения, снижает время контроля ее состояния в целом, уменьшает энергоемкость данного процесса.
