ВВЕДЕНИЕ

Проблема поддержания работоспособности технологических машин при различных условиях эксплуатации остаётся актуальной как для производителей, так и для эксплуатантов [1, 2]. Добиться эффективного функционирования машин на всём периоде срока службы можно путём обеспечения качественного выполнения всех видов обслуживания и ремонтных воздействий, что в свою очередь ведёт к дополнительным экономическим издержкам, простоям машины и трудозатратам специалистов сервиса и ремонтных служб [3, 4].

Производитель, закладывая проектную надёжность технологических машин в требованиях по их эксплуатации, устанавливает нормальные условия эксплуатации гарантированной наработки и ресурса всех конструктивных элементов [5].

Научно-практические исследования показывают, что конструктор при проектировании машин, должен обеспечить заданные функциональные характеристики, гарантировать поддержание работоспособности машины в период эксплуатации, все это достигается через такие свойства, как технологичность, ремонтопригодность, легкосъёмность и пр. [6].

Ремонтные воздействия при восстановлении работоспособности машин в сервисных центрах требуют не только высококвалифицированных исполнителей, знающих технологический процесс выполнения работ, но и специального оборудования, приспособлений и площадок для их выполнения. Теоретическая составляющая ремонтно-восстановительного производства требует также проработки вопросов затратности работ и обоснования исчерпанности ресурсного потенциала заменяемых агрегатов [7, 8].

Учесть разнообразие условий эксплуатации технологических машин и постоянно меняющиеся режимы нагружения в настоящее время возможно путём применения цифровых технологий, позволяющих создавать массив базы данных не только в режиме реального времени, но и для индивидуальной машины [9, 10].

Актуальной задачей является создание методов сбора информации о режимах работы машины, факторах, вызывающих изменение эффективности функционирования, разработки алгоритмов принятия решения о поддержании работоспособного состояния всех агрегатов и систем машины, не допуская их отказов и непроизводственных простоев машины в целом.

ЦЕЛЬ РАБОТЫ

Обеспечение эффективного функционирования единичной технологической машины за счёт управления рисками отказов, путём корректировки периодичности технического обслуживания и периодов ремонтно-восстановительных воздействий, на основании полученных в режиме реального времени данных о техническом состоянии и цифровой обработки информации принятия решения.

МАТЕРИАЛЫ И МЕТОДЫ

Базовые положения теории выбросов случайных процессов позволяют решать задачи управления рисками, в нашем случае потери работоспособности технологических машин из-за отказов элементов их агрегатов. При использовании данной теории выполняется оценка вероятности безотказной работы системы в условиях неопределённости; рассчитывается момент первого выброса процесса за пределы области работоспособности [11].

В случае с агрегатами технологических машин условиями неопределённости принято считать различные режимы нагружения и меняющиеся в постоянном режиме факторы как внешнего, так и внутреннего влияния на техническое состояние машины. В данных исследованиях применены положения гауссовского случайного процесса, т.к. для него тип функции распределения случайных величин, входящих в каноническое разложение, не меняется [12].

Если принять область работоспособности, соответствующей значению проектной надежности, заложенной производителем, во временном периоде, то выброс процесса за его пределы будет характеризоваться потерей работоспособности системы. В таком случае, следует решить задачу управления рисками подобных выбросов для различных элементов агрегатов машины, одним из механизмов управления рисками является выполнение ремонтно-восстановительных работ.

Теория вопроса предполагает классическую методику выполнения ремонтно-восстановительных работ технологических машин путём замены по достижению заложенного производителем периода срока службы, или исчерпания ресурса [13]. В настоящее время все большее научно-практическое значение стала приобретать методика модульно-блочной замены агрегатов. Базовые теоретические разработки направлены на разработку подходящих схем технологических процессов по признаку профилактической или корректирующей замены системы, обеспечивающей эту работу.

Практика ремонтно-восстановительных работ показывает, что эксплуатирующие предприятия в систему поддержания работоспособного состояния машин включаю профилактическое обслуживание и текущий ремонт, по потребности. Текущий ремонт чаще всего включает замену только вышедшего из строя элемента, не затрагивая остальные комплектующие агрегатов. Данный вид ремонта не позволяет вернуть состояние агрегата до уровня проектной надежности, а возвращает в состояние доремонтного уровня ресурсной наработки.

В силу того, что в настоящее время все большее внимание уделяется прогнозным моделям состояния технологических машин, назначение которых не допустить потерь из-за непроизводственных простоев, то требуются научно-обоснованные корректировки методик ремонтно-восстановительного воздействия [14–15].

Представляется, что для повышения ремонтной эффективности компонентную замену следует проводить тогда, когда неисправность не может быть устранена или, когда в совокупном количестве отказов компонентов агрегата достигает определённого порога, не восстанавливаемого ресурса.

Расчётные методики можно интерпретировать следующим образом, проектная надёжность характеризует процесс функционирования системы X(t) в заданном периоде времени как некое значение положительного выброса, фиксированного уровня С (рис. 1).

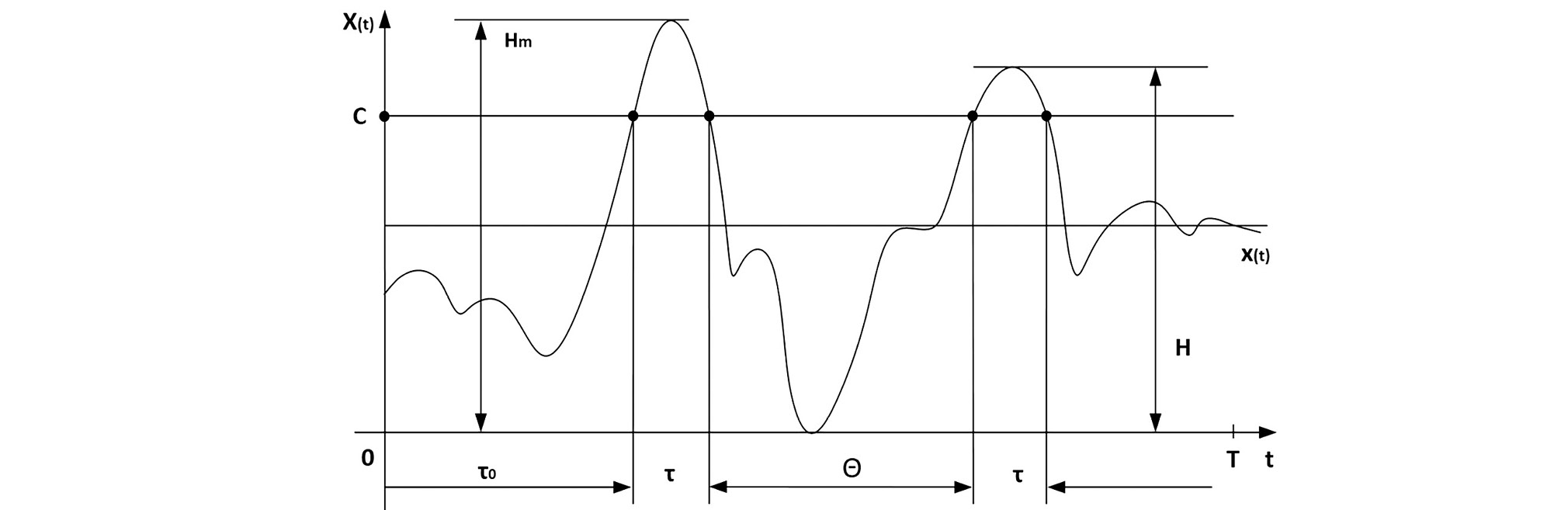

Рис. 1. Выбросы случайного процесса: Н — локальный максимум процесса X(t); Нm — абсолютный максимум функции системы X(t); τ₀ — момент времени первого выброса; τ — длительность положительного выброса (период работы агрегатов в нормальном режиме функционирования); θ — длительность отрицательного выброса (работа неисправной системы в режиме снижения эффективности функционирования).

Fig. 1. Excursions of a random process: H — the local maximum of the process X(t); Hm — the absolute maximum of the system function X(t); τ₀ — the time of the first excursion; τ — the duration of the positive excursion (the period of normal operation of the units); θ — the duration of the negative excursion (operation of a faulty system in the mode of operation efficiency decreasing).



Технологическая машина, как сложная техническая система, в течение всего срока службы будет находиться в нескольких состояниях работоспособности: от максимальных значений параметров на начальном периоде эксплуатации, до минимально допустимых значений при полной выработке ресурса, с промежуточными значениями параметров в периоды корректировки значений при проведении плановых обслуживаний и ремонтно-восстановительных воздействий.

Изменение условий функционирования системы под влиянием случайных процессов вызывает переход технического состояния за переделы области работоспособности, т.е. момент выброса, который можно предвидеть путём сбора данных по показателям датчиков [16].

В теории выбросов управление рисками дополняется положениями нестационарного пуассоновского потока, что позволяет потерю функционирования отдельного компонента зафиксировать в поток без последствий, контролируя достижение состояния элемента конечного параметра по признаку работоспособности в отдельном отрезке времени.

Это позволит избежать риски отказов системы и предсказывать период выполнения ремонтно-восстановительных работ.

Для двигателей внутреннего сгорания модель восстановления работоспособности имеет достаточно сложную структуру, в которой выделяются конструктивные модули в соответствии с механизмами и системами.

Процесс ремонта двигателя включает операции по демонтажу отдельных элементов. При этом ключевую роль в этом играет знание ремонтником последовательности технологических операций. В тоже время ремонтник должен пересматривать последовательность выполнения работ в зависимости от поставленной задачи, т.е. от конкретного элемента, подлежащего замене. При использовании цифровых технологий, данный процесс переводится в управляемый формат с контролем из системной памяти, сгенерировав алгоритм матрицы разборки, т.е. перевод на уровень гибкого процесса.

Очевидно, что предложенная модель включения цифровых технологий оптимизирующих маршрутизацию компонентов для минимизации затрат при ремонтно-восстановительных заменах элементов двигателя внутреннего сгорания позволяет решать ряд следующих задач:

• управление процессом восстановления;
• снижение непроизводственных и трудовых затрат на ремонтно-восстановительные работы;
• обеспечение прогнозирования при составлении плана закупок запасных частей и компонентов многоразового использования;
• прогнозное контролирование технического состояния двигателя внутреннего сгорания по ресурсным показателям и остаточному сроку службы на компонентном уровне.

При разработке алгоритма оптимизации последовательности демонтажа и маршрутизации компонентной замены ключевым фактором выделяется цель снижения затрат. Это позволяет принимать решение в режиме реального времени на основе данных о физическом состоянии деталей, характере износа, потенциале восстановления с учетом прошедшего срока службы, а также анализа полученных показаний датчиков.

Предлагаемая модель требует наличие большого массива данных, но в начальном периоде диагностика технического состояния и эффективности работы ДВС (ДТСиЭР ДВС) для единичной машины приходится ограничиваться нормативной усреднённой информацией с постепенным добором данных, их цифровой интерпретации по управляющим воздействиям с обоснованием принимаемого решения. В последующие же периоды интеллектуальная система на основе цифрового двойника будет находиться в режиме постоянного глубоко обучения, за счёт непрерывного получения измеренных данных в режиме реального времени от физического объекта — ДВС. Дополнительно к этому, в режиме имитационного моделирования могут создаваться запросные ситуации состояний с последующей предиктивной аналитикой полученных результатов и дальнейшей корректировкой регулировочных характеристик на ДВС, изменяя режимы нагружения, периодичность обслуживания/ремонта, и не допуская снижения эксплуатационной эффективности или отказов.

Следует отметить, что для различных моделей ДВС характерна общность признаков изменения физического состояния элементной базы, что принято в качестве допущения при составлении механизма ДТСиЭР ДВС. Так как ДВС является сложной технической системой, состоящей из механизмов и систем, то практические исследования решено провести на примере топливной системы дизельного двигателя, при этом составлен алгоритм для оценки технического состояния и составления методики контроля по совокупности теоретико-практических моделей.

Работа топливной системы дизельного двигателя характеризуется изменением давления, наличием в системе зон повышенного давления, это и даёт результат эффективной работы ДВС в целом.

Общеизвестно, что, осциллографы позволяют визуализировать показания контрольно-измерительных приборов и зафиксировать изменения величин [17].

Учитывая конструктивное и функциональное подобие топливных систем периоды изменения давления при её работе выделены в «реперные зоны», что представлено в «теоретической» осциллограмме (рис. 2), так:

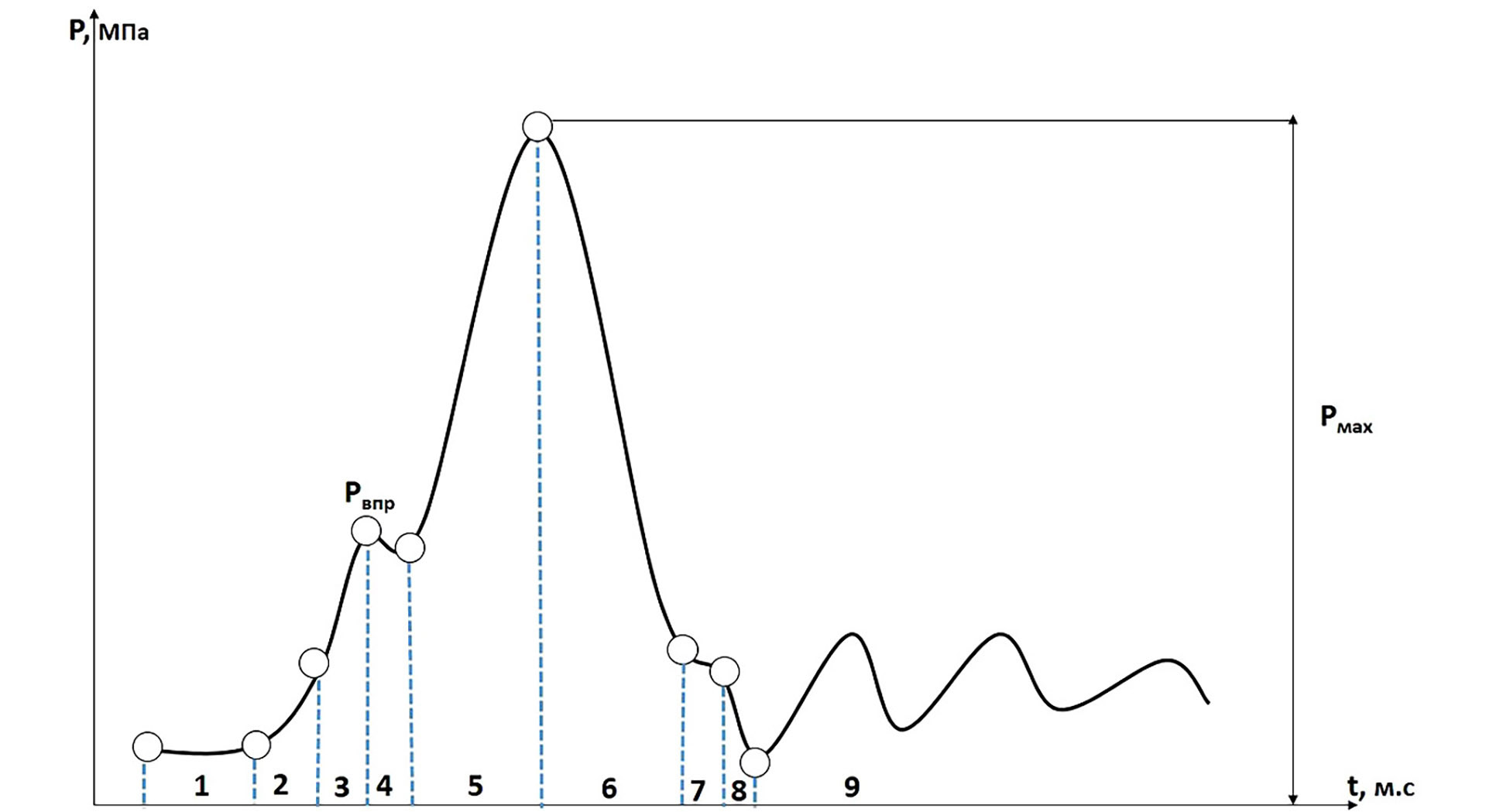

Рис. 2. «Теоретическая» осциллограмма изменения давления в топливопроводе системы питания ДВС.

Fig. 2. “Theoretical” oscillogram of pressure changes in the fuel line of the internal combustion engine power fuel system.



• «1» зона оценки эффективности работы ТНВД, начало подачи топлива по топливопроводу;
• «2–3» зона оценки начала открытия нагнетательного клапана;
• «4» зона падение давление при поднятии иглы форсунки;
• «5» зона оценка эффективности увеличения давления в результате работы плунжера в ходе нагнетания;
• «6» зона оценки периода эффективности работы топливного насоса по подаче топлива, период прекращения подачи;
• «7» зона оценки периода эффективности работы иглы форсунки, падение давление при ее закрытии;
• «8» зона оценки периода эффективности работы нагнетательного клапана насоса, падение давление при его закрытии;
• «9» зона оценки периода эффективности работы ТНВД, период затухающих колебаний давления, под влиянием отражённых волн.

В ходе контроля изменения работы топливной системы ДВС требовалось оценить состояние отдельных элементов, в частности работу ТНВД и форсунки в целом.

Аналитические исследования должны базироваться на большом массиве данных, в данном случае изменения показателей работы топливной системы ДВС в зависимости от внешних и внутренних факторов, в связи с этим дополнительно выделены характерные зоны:

1. увеличение давления в системе, до момента включения в работу форсунки, с условием $t_1\le t\le t_3$;
2. период впрыска топлива в цилиндр ДВС, с условием $t_4\le t\le t_7$;
3. период падения давления после закрытия иглы распылителя до момента закрытия нагнетательного клапана насоса, с условием $t_8\le t\le t_9$.

При составлении банка данных нормированных значений оценки технического состояния топливной системы следует учитывать показания изменения давления в каждой зоне мониторинга, что обусловило построение «эталонной» осциллограммы (рис. 3), по которой в дальнейшем можно оценивать характер изменений и принимать решение о видах обслуживающих воздействий.

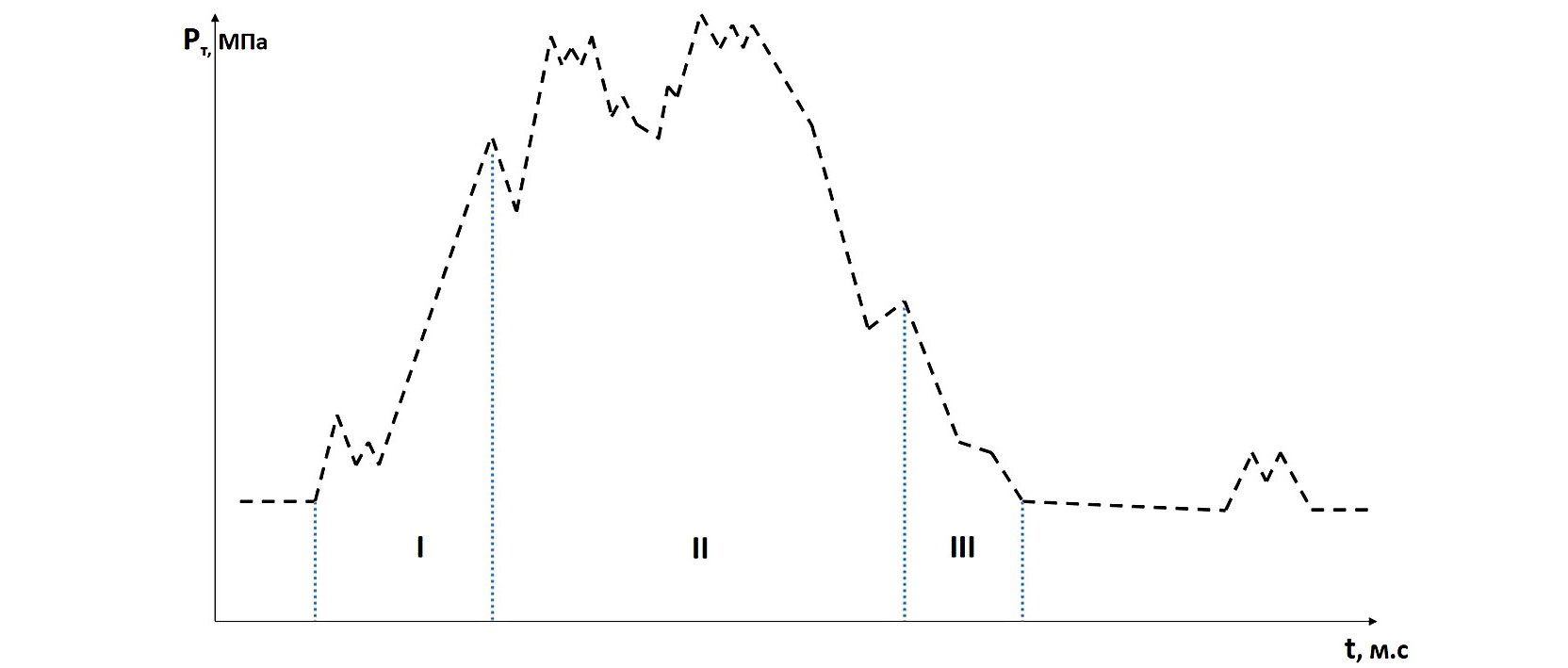

Рис. 3. «Эталонная» осциллограмма работы топливной системы ДВС.

Fig. 3. The “reference” oscillogram of the operation of the internal combustion engine fuel system.



Согласованность осциллограмм «теоретической» и «эталонной» (см. рис. 2–3): I — зоны 1–3; II — зоны 4–7; III — зоны 8–9, на основании чего составлена расчётная модель получения частных коэффициентов для различных двигателей, в соответствии с номинальными значениями параметров технического состояния компонентов топливной системы [17]:

$p_T\left(t\right)=\left\{\begin{array}{l}{a}_I{t}^3+b_I{t}^2+c_{I}t+d_I\\ a_{II}{t}^3+b_{II}{t}^2+c_{II}t+d_{II}\\ a_{III}{t}^3+b_{III}{t}^2+c_{III}t+d_{III}\end{array}\right.$ при $\begin{array}{l}{t}_1\le t\le t_3\\ t_4\le t\le t_7\\ t_8\le t\le t_9\end{array}$ (1)

где a, b, c, d — корректирующие коэффициенты регрессий для соответствующих зон, определяемых для различных конструкций ДВС, работающих в заданных условиях эксплуатации; t — периоды изменения давления, м. с.

РЕЗУЛЬТАТЫ

Экспериментальные исследования при ДТСиЭР ДВС проводились путём установки контрольно-диагностических элементов в реперных точках [17]. Индуктивные датчики частоты вращения коленчатого вала и фиксации положения поршня первого цилиндра в верхней мёртвой точке (ВМТ) помещены в технологическом отверстии кожуха маховика, для двигателя А-41 (рис. 4, а). Следует отметить, что для установки комплекта датчиков на ДВС СМД-62 потребовалось выполнить сверление технологического отверстия, позиционированное в соответствии с меткой положения поршня первого цилиндра в ВМТ, т.е. в крышке верхнего окна кожуха маховика коленчатого вала (рис. 4, b).

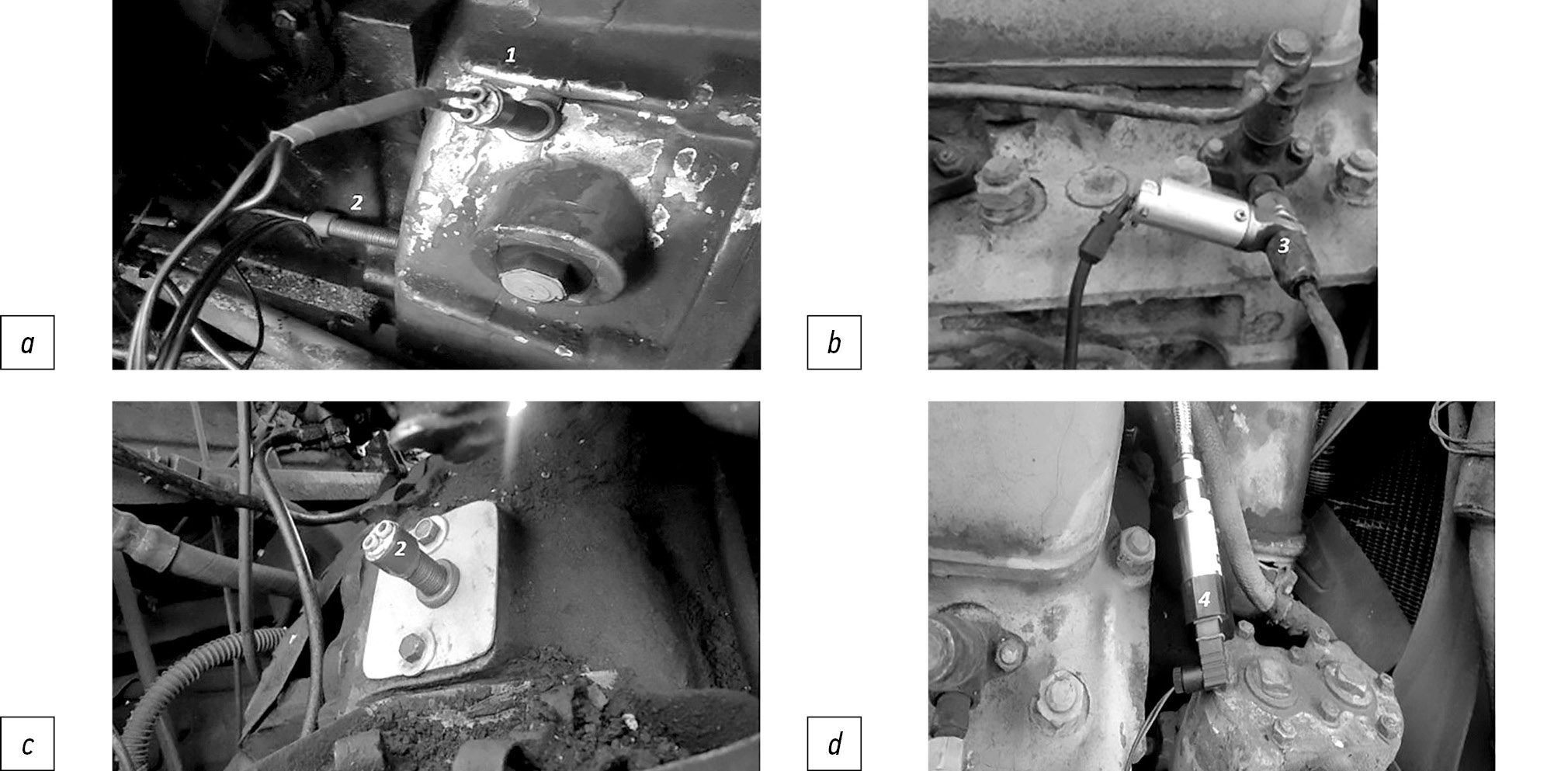

Рис. 4. Крепление датчиков: а — кожух ДВС А-41; b — кожух ДВС СМД-62; c — топливопровод форсунки 1-го цилиндра; d — впускной коллектор; 1 — датчик частоты вращения маховика на кожухе ДВС; 2 — датчик фиксации положения поршня в ВМТ; 3 — датчик давления в топливопроводе; 4 — датчик давления наддува воздуха.

Fig. 4. Mounting of sensors: а — the casing of the A-41 internal combustion engine; b — the casing of the SMD-62 internal combustion engine; c — the fuel line of the nozzle of the 1st cylinder; d — the intake manifold; 1 — the flywheel speed sensor on the casing of the internal combustion engine; 2 — the sensor for fixing the position of the piston in the top dead center; 3 — the pressure sensor in fuel line; 4 — the air boost pressure sensor.



Контроль изменения давления в топливопроводе осуществлялся путём установки датчика давления в месте подачи топлива по трубопроводу к форсунке первого цилиндра (рис. 4, c).

Для ДВС, оборудованных газотурбинным нагнетателем, контроль подачи воздуха наддува осуществлялся путём контроля давления, установкой датчика давления во впускном коллекторе (рис. 4, d).

Представленный комплект контрольно-измерительных приборов в совокупности с электронным блоком преобразования аналоговых сигналов позволяет проводить мониторинг состояния элементов ДВС в режиме реального времени, своевременно выявляя отклонения от нормированных значений и корректируя график регулировочных работ при обслуживании или предотвращая отказ путём проведения ремонтно-восстановительных работ.

Полученные в ходе экспериментальных исследований результаты позволили выделить характерные зоны, указывающие на неисправности топливной аппаратуры высокого давления и косвенно провести оценку износа механизмов ДВС.

Результаты экспериментальных исследований представлены на инфограммах изменения давления из-за неисправностей топливной аппаратуры ДВС (рис. 5).

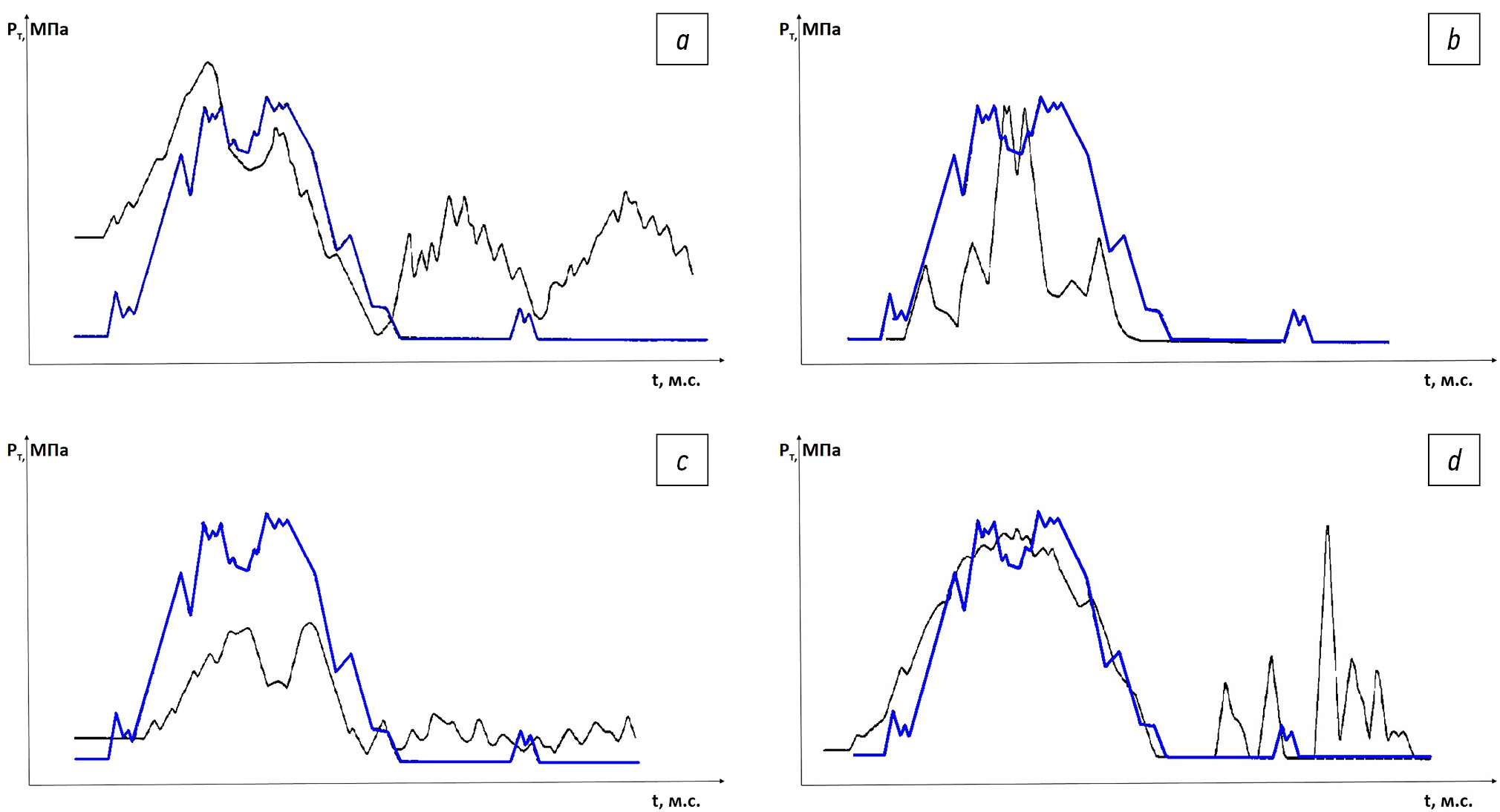

Рис. 5. Инфограммы контроля элементов топливной системы ДВС по показателю изменения давления при: а — износе нагнетательного клапана; b — износе плунжерной пары; c — суммарном износе нагнетательного клапана и плунжерной пары; d — фиксации уменьшения давления начала подъёма иглы распылителя форсунки [17].

Fig. 5. Infograms of the control of the elements of the internal combustion engine fuel system by the indicator of pressure change at: а — wear of the discharge valve; b — wear of the plunger pair; c — total wear of the discharge valve and the plunger pair; d — decrease in the pressure of the beginning of lifting the nozzle needle.



Аналитические исследования путём применения экспертной оценки предполагали выполнение наложения осциллограмм и установление зон «выброса процесса», т.е. отклонение от нормированного значения, сопоставления с допустимыми значениями и принятия решения о состоянии элементов [18].

Применение цифровых технологий обработки информации и разработанный алгоритм выполнения оценки с обоснованием принятия решения позволил перевести этап аналитической обработки данных в автоматизированный режим [19].

В качестве примера представлена инфограмма фрагмента снятия показаний в совмещённой осцилллограмме изменения ЭДС используемых датчиков к функции времени (рис. 6) [17].

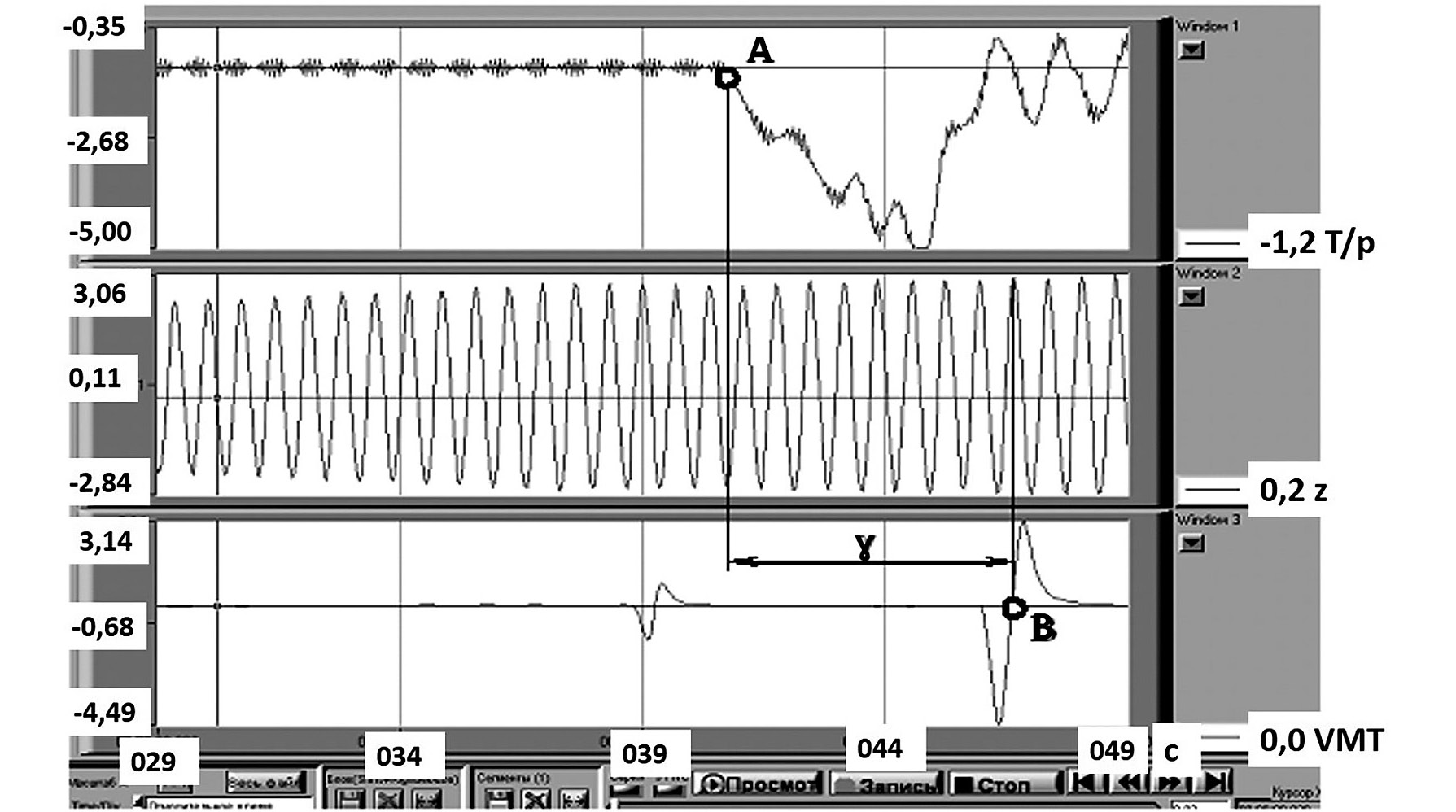

Рис. 6. Результаты цифрового контроля состояния ДВС: точка А — момент начала возрастания давления в топливопроводе; точка В — нахождение поршня 1-го цилиндра в ВМТ такта сжатия; γ — угол опережения подачи топлива определяется расчётным путём.

Fig. 6. The results of digital monitoring of the state of the internal combustion engine: point A — the moment of the beginning of an increase in pressure in the fuel line; point B — the position of the piston of the first cylinder at the top dead center of the compression stroke; γ — the angle of advance of the fuel supply is determined by calculation.



По результатам оценки выделены различные дефекты, фрагмент исследований представлен на осциллограммах рис. 5, где можно зафиксировать следующие дефекты:

• рис. 5, а) в зонах 2–3 (выделены на теоретической осциллограмме, см. рис. 2) изменение давление, его понижение указывает на износ нагнетательного клапана;
• рис. 5, b) в зонах 4–5 (выделены на теоретической осциллограмме, см. рис. 2) изменение давление, его понижение указывает износ плунжерной пары;
• рис. 5, c) суммарный износ нагнетательного клапана и плунжерной пары;
• рис. 5, d) в зоне 4 (выделено на теоретической осциллограмме, см. рис. 2) уменьшение давления в период начала подъёма иглы распылителя указывает на ослабление усилия поднятия пружины.

В примере в качестве основного фактора принято снижение давление подачи топлива в системе, в тоже время давление может и повышаться, что характеризует заклинивание отдельных элементов, что препятствует свободному прохождению топливу по каналам, в свою очередь не рассмотрен пример изменения давления в зоне «9», что косвенно может характеризовать пропускную способность топливопроводов, потери давления на участках сопротивления в местах прокладки, перегибов, соединений и пр. [17, 20].

Безразборный метод контроля технического состояния топливной системы ДВС позволил получить набор данных и провести корректировку периодичности технического обслуживания. Полученные данные анализировались путём сравнения с нормированными значениями, что позволило своевременно выявить ряд отклонений, предотвратить отказ работы системы и ДВС в целом и не допустить непроизводственных простоев технологических машин. Даны рекомендации по следующим видам работ: регулировке топливной аппаратуры, ремонту с заменой неисправных элементов [21].

Сценарий цифровой обработки данных имеет несколько вариантов:

• идентификация отклонений на основе экспертного анализа;
• глубокое обучение нейронной сети на основе сопоставления изменений физического состояния элементов конструкции с параметрическими данными мониторинга, интерпретация возможных изменений на основе косвенных признаков диагностирования.

В представленных вариантах не следует отдавать предпочтение отдельно каждому, а их совмещение позволяет давать оценку обоснованности принятия решения ИИ на основе глубокого обучения и исключить появления ошибочного решения [22].

ОБСУЖДЕНИЕ

Разработан модуль диагностики технического состояния и эффективности работы ДВС единичной технологической машины в режиме реального времени. На примере системы питания дизельного двигателя представлен метод сбора данных, включающий подготовительные этапы теоретического обоснования нормированных показателей штатного функционирования, на примере построения осциллограмм изменения давления. Сбор данных изменения давления с учетом режимов нагружения ДВС и их обработка позволили выявить износ деталей, дать предложение по выполнению регулировочных, обслуживающих и ремонтных воздействий, предотвратив отказ системы. Следует учесть, что исследования будут продолжены путём контроля тепловых нагрузок, вибрационного и шумового фона, получения массива данных которых позволит давать более точные рекомендации о состоянии система машины, в рассматриваемом случае, систем и механизмов ДВС. Предложено внедрение интеллектуальной системы принятия решения с последующей трансформацией в образ цифрового двойника управления рисками отказов и контроля эффективности функционирования машины для различных условий эксплуатации.

ЗАКЛЮЧЕНИЕ

Выполненный анализ функционирования технологических машин показал, что эксплуатация в различных условиях нагружения вызывает риски отказов систем ведущую к непроизводственным простоям машины. Оценка технического состояния технологических машин по осреднённым показателям приводит к необоснованным затратам на плановые обслуживания и восстановительные работы. Представлено обоснование перехода от планового выполнения технического обслуживания и ремонтно-восстановительных воздействий (ТОиР) к обслуживанию единичной технологических машин по потребности, что обеспечивается контролем технического состояния машины в режиме реального времени путем установки модулей цифрового контроля рисков отказов. Для разработки алгоритма формирования массива данных применены типовые архитектуры сбора и обработки информации с применением цифровых платформ принятия решения об интенсивности изменения параметров. Корректировка периодичности ТОиР проводилась по результатам данных изменения показателей функционирования машины, в частности топливной системы ДВС.
