BACKGROUND: The throughput capacity of the combine harvester’s thresher q_k is determined with permissible grain losses of 1.5% of its total amount collected in the combine bunker. The range of grain mass supply, for example, from a minimum of 0.5–1.0 kg/s to q_k is called the operating characteristic of the thresher (OCT) of a grain harvester. The actual grain loss in the considered supply range is less than 1.5%, but their overall value is unknown. Nevertheless, this is the most important indicator of the combine harvester’s efficiency, since these losses are summed up (for example, at the level of 1–1.2%) and can reach a significant value. Therefore, the assessment of the combine harvester only in terms of throughput is insufficient for efficiency evaluation, since the combine harvester operates at the throughput level rarely, and in the OCT mode, grain losses are summed up every second.

AIM: Development of the criterion for evaluation of operation efficiency of a combine harvester’s thresher by grain losses at operating modes.

METHODS: In the paper, the new method for evaluation of the efficiency of a combine harvester is proposed. Statistical dependences of grain losses change depending on change of grain mass supply to the combine harvester are used. The throughput capacity of the combine harvester’s thresher in kg/s is determined with grain losses behind the thresher at the level of 1.5%.

RESULTS: Numerous laboratory-field tests have revealed a close correlation between the four threshing parameters (engine power and separation area of the concave, straw walker and cleaning, and the dynamics of grain loss growth depending on the grain mass supply with great reliability in the range of the OCT feeds is approximated by a logistic dependence. For practical calculations, the software has been developed. This makes it possible to compare harvesters of different designs with each other faster.

CONCLUSION: For the first time, to evaluate the efficiency of the combine harvester’s thresher, a new criterion named as “average integral operational losses of grain behind the thresher in the operating range of grain mass supply” is introduced. An increase in grain losses behind the thresher was detected with an increase in the throughput of the combine harvester. The optimal harvesting area, during harvesting of which the growth of grain losses per unit of grain mass supply is compensated during the operating mode of highly-productive combine harvesters, is determined. The optimal harvesting area depends largely on the throughput capacity of the combine harvester and the harvesting conditions according to the state of the soil fertility and the zonal sequence coefficient, that is the degree of adaptability of the combine harvesters to the zonal features of the soil fertility and the applied methods of machine use. When calculating the economic efficiency of combines, it is advisable to consider the average integral operational losses of grain for alternative versions of combine harvesters and, on this basis, give them a more comprehensive evaluation. The use of the logistic function of grain losses from the grain mass supply to a combine harvester and, on its basis, the introduction of the criterion of average integral operational losses of grain behind the combine harvester’s thresher represents scientific and practical novelty.

关键词

combine harvester, throughput, grain losses, regulatory requirements, operating mode, alternative variants of combine harvesters, logistics function

全文:

ВВЕДЕНИЕ

Эффективность применения зерноуборочных комбайнов во многом определяется динамикой потерь зерна в зависимости от подачи хлебной массы в молотильно-сепарирующее устройство. Основным оценочным технологическим параметром работы зерноуборочного комбайна является пропускная способность молотилки как функция изменения подачи при ограниченном уровне потерь зерна. В соответствии с ГОСТом на испытания зерноуборочных комбайнов [1] пропускная способность молотилки комбайна определяется при допустимых потерях зерна в 1,5% от всего его количества, собранного в бункер комбайна. Диапазон подач хлебной массы, к примеру, от минимума 0,5–1,0 кг/с до назван рабочей характеристикой молотилки (РХМ) зерноуборочного комбайна. Фактические потери зерна в рассматриваемом диапазоне подач меньше 1,5%, но общая их цифровая оценка была неизвестна. Тем не менее, это важнейший показатель эффективности работы комбайна, так как эти потери суммируются (к примеру, на уровне 1–1,2%) и в совокупности могут достигать значительной величины. Поэтому оценка комбайна только по пропускной способности оказывается недостаточной для оценки его эффективности, так как комбайн редко работает на уровне пропускной способности, а в режиме РХМ ежесекундно и потери зерна суммируются.

В работе [2] даны некоторые методические рекомендации по учету этих потерь, но без контрольных примеров, без количественной оценки этих потерь и сравнительного анализа различных комбайнов. В этой статье мы попытались исправить эти недочёты и предложить более комплексный анализ работы различных комбайнов [3–5].

Методом рандомизации выбраны три комбайна: Енисей-954, Енисей-960 и Дон-1500. По первым двум комбайнам частично использована информация из статьи [5].

Функцию изменения потерь зерна от величины подачи хлебной массы в комбайн аппроксимировали наиболее адекватным в этом случае логистическим уравнением вида [6–9]:

$y_{i} = \frac{b}{1 + c \exp (- k b \times q_{i})} %$ , (1)

где y_i — текущие потери зерна при текущей подаче хлебной массы — q; b, c, k — постоянные коэффициенты для конкретного комбайна в конкретных условиях агрофона. Функция (1) является функцией с насыщением и имеет предел. Для комбайнов чаще всего принимается b = 100%, так как нельзя потерять зерна больше того, что поступило на обмолот.

Коэффициент k называется коэффициентом интенсивности увеличения потерь зерна с увеличением подачи хлебной массы. Он зависит от типа, параметров комбайна и убираемого стеблестоя. Его размерность %/ кг/с.

Коэффициент c — масштабный, безразмерный коэффициент.

По двум экспериментальным точкам после четырёх преобразований можно определить значения коэффициентов c и k. По данным лабораторно–полевых испытаний получено:

для комбайна Енисей — Енисей-954

при q_i = 1 кг/с; y_i = 0,25%; при q_i = 4,7 кг/с; y_i = 1,5%;

с учётом этих данных уравнение (1) имеет вид:

$0,25 = \frac{100}{1 + c \exp (- k 100 \times 1)} %$ или (2)

$0,25 + 0,25 c \exp (- k 100) = 100$ .

Выполним второе преобразование

$c \exp (- k 100) = \frac{100 - 0,25}{0,25} = 399$ .

После третьего преобразования

$I n c - 100 k = I n 399$ .

После четвёртого преобразования

$I n c = 5,99 + 100 k$ (3)

Аналогичные преобразования уравнения (1) выполним при q_i= 4,7 кг/с; y_i = 1,5%.

$1,5 = \frac{100}{1 + c \exp (- k 100 \times 4,7)} %$

$1,5 + 1,5 c \exp (- 460 k) = 100$ .

Выполним второе преобразование

$c \exp (- 460 k) = \frac{100 - 1,5}{1,5}$ . (4)

После третьего преобразования

$I n c - 460 k = I n 65,66$ . (5)

Тогда

$I n c = 4,18 + 460 k$ . (6)

Из уравнений (3) и (5) следует $5,99 + 100 k = 4,18 + 460 k$ , откуда

$5,99 - 4,18 = 360 k$ , тогда $k$ =0,005 (7)

Подставив значение $k$ в формулу (6) из уравнения (7), получим, что $c$ = 665.

Таким образом, для комбайна Енисей КЗС-954 получено: $b$ = 100%, $c$ = 665, $k$ = 0,005.

По этим данным рассчитаем значение потерь зерна при разных подачах хлебной массы (табл. 1).

Подобные расчёты выполним для комбайна Енисей КЗС-960, для которого получено: $y_{i}$ = 0,29%; при $q_{i}$ = 1,0 кг/с; и $y_{i}$ = 1,5%; при $q_{к}$ = 5,5 кг/с.

При этих данных получены следующие значения постоянных коэффициентов: $b$ = 100%, $c$ = 500, $k$ =0,0037, а при $q_{i}$ = 5,5 кг/с, $y_{i}$ = 1,5%.

Соответственно для комбайна Дон-1500: $b$ = 100%, $c$ = 225, $k$ = 0,00123, $q_{к}$ = 10,0 кг/с.

Диапазон подач хлебной массы в комбайны в пределах от 1 до $q_{к}$ является эксплуатационным режимом его работы [10]. Именно он определяет эксплуатационные потери зерна за молотилкой комбайна. Для определения среднеинтегральных потерь зерна в этом диапазоне подач возьмём определённый интеграл функции (1), т.е.

$\sum y_{i} = \int_{1}^{q_{k}} \frac{b}{1 + c \exp (- k b q_{i})}$ , (8)

$\sum y_{i} = \int_{a}^{d} \frac{100}{1 + c e^{- 100 k q_{i}}} d q_{i} = 100 \int_{a}^{d} \frac{1}{1 + \frac{c}{e^{100 k x}}} d x = 100 \int_{a}^{d} \frac{e^{100 k x}}{e^{100 k x} + c}$

где с > 0; k > 0; b = 100; d — подача зерновой массы в комбайн при пропускной способности комбайна и потерях 1,5%, кг/с; принимаем минимальную подачу массы в комбайн равной 1,0, кг/с.

Выполним подстановку

$e^{100 k q_{i}} + c = t, 100 k e^{100 k x} d q_{i} = d t$ или $e^{100 k q_{i}} d q_{i} = \frac{d t}{100 k}$ .

Тогда

$100 \int \frac{d t}{100 k t} = \frac{100}{100 k} \int \frac{d t}{t} = \frac{1}{k} I n |t| = \frac{1}{k} I n |e^{100 k q_{i}} + c|$

В результате получим:

$\sum y_{i} = \frac{1}{k} [I n (e^{100 k b} + c) - I n (e^{100 k a} + c)] = \frac{1}{k} (I n \frac{e^{100 k b} + c}{e^{100 k a} + c})$ .

Для каждого комбайна построим графики (рис. 1–3) функции $y_{i}$ при изменении $q_{i}$ от 1кг/с до $q_{к}$ .

Уравнение (8) является новым критерием оценки эффективности работы молотилки комбайна. Назовём его среднеинтегральные эксплуатационные потери зерна. Решение уравнения (8) даёт возможность определить среднюю площадь распределения потерь зерна в диапазоне подачи хлебной массы от 1 кг/с до q_к. При этом выявляется новая закономерность: чем больше q_к тем больше эта площадь, к примеру, для комбайна Енисей-954 S_i =2,48(%)² при q_к = 4,7 кг/с, S_i =3,32(%)², а для Дон-1500 S_i =8,09(%)². Указанное обстоятельство в определенной мере объясняет факт применения селекционных комбайнов с q_к = 1–2 кг/с, так как селекционные семена имеют высокую стоимость по сравнению со стоимостью товарного зерна. Тем не менее, эффективность комбайнов с высокой пропускной способностью оправдывается снижением сроков уборки и меньшими эксплуатационными издержками. Приведем пример. Сравним три комбайна, рассчитав фактическую производительность комбайнов по формуле (9).

$W_{p} = \frac{3,6 \times K_{з о н} \times T_{с м}}{У_{з} (1 + a_{c})}$ га/см (9)

где 3,6 — переводной коэффициент производительности в кг/с в размерность тонн зерна в час сменного времени; TCM — продолжительность рабочей смены в сутки (Т_см = 8 часов); K_зон — коэффициент зональности, то есть приспособленности комбайна к фактическим условиям хлебостоя (примем в среднем K_зон = 0,7 ); у₃ — урожайность зерна в т/га (принимаем 3 т/га); α_c — соломистость хлебной массы в отношении к урожайности зерна (α_c = 1).

Для комбайна Енисей КЗС-954 q_к = 4,7 кг/с, диапазон подач составляет 4,6 - 1,0 = 3,7 кг/с и в этом диапазоне среднеинтегральные эксплуатационные потери зерна составляют 0,69%: соответственно для Енисея КЗС-960 при q_к = 5,5 диапазон подачи хлебной массы равен 5,5 – 1,0 = 4,5 кг/с и среднеинтегральные потери равны 0,74% и для третьего комбайна диапазон равен 10,0 – 1,0 = 9,0 кг/с, потери равны 0,9%.

Для комбайна Енисей-954:

$W_{ф 1} = \frac{3,6 \times 4,7 \times 0,7 \times 8}{3,0 (1 + 1)} = 15,8$ га/см;

Для комбайна Енисей-960:

$W_{ф 2} = \frac{3,6 \times 5,5 \times 0,7 \times 8}{3,0 (1 + 1)} = 18,5$ га/см;

Для комбайна Дон-1500:

$W_{ф 3} = \frac{3,6 \times 10 \times 0,7 \times 8}{3,0 (1 + 1)} = 33,6$ га/см.

Тогда, к примеру, первый комбайн уберёт площадь в 150 га за 9,5 смены и в соответствии c табл. 1 потеряет 0,69 × 9,7 = 6,5% зерна, а второй комбайн эту площадь уберёт за 8,12 смены и потеряет 0,74 × 8,12 = 6%, а третий за 4,5 смены и потеряет 0,9 × 4,5 = 4,0%.

Таблица 1. Расчётные данные потерь зерна в рабочем режиме работы молотилки зерноуборочных комбайнов

Table 1. Estimated data on grain losses in the operating mode of the thresher of grain combine harvesters

Параметры	Зерноуборочные комбайны
Параметры	Енисей КЗС-954	Енисей КЗС-960	Дон-1500
Постоянные коэффициенты аппроксимирующего логистического уравнения потерь зерна	b = 100% c = 665 k = 0,005	b = 100% c = 500 k = 0,0037	b = 100% c = 225 k = 0,00123
Доля потерь зерна при разных подачах хлебной массы, %	q_i = 1 кг/с — 0,25 2 кг/с — 0,40 3 кг/с — 0,67 4 кг/с — 1,1 4,7 кг/с — 1,55	q_i = 1 кг/с — 0,29 2 кг/с — 0,42 3 кг/с — 0,60 4,5 кг/с — 1,04 5,5 кг/с — 1,5	q_i = 1 кг/с — 0,50 2 кг/с — 0,56 4 кг/с — 0,72 6 кг/с — 0,92 8 кг/с — 1,17 10 кг/с — 1,5
Площадь под функцией потерь зерна при РХМ — S, %²	S₁ = 2,48	S₁ = 3,32	S₁ = 8,09
Диапазон подач хлебной массы при РХМ, кг/с	3,7	4,5	9,0
Среднеинтегральные эксплуатационные потери зерна при РХМ, %	0,69	0,74	0,9

Рис. 1. График изменения потерь зерна комбайна Енисей КЗС-954 в % в зависимости от подачи хлебной массы, кг/с.

Fig. 1. Graph of changes in grain losses of the Yenisei KZS-954 combine harvester in % depending on the grain mass supply, kg/s.

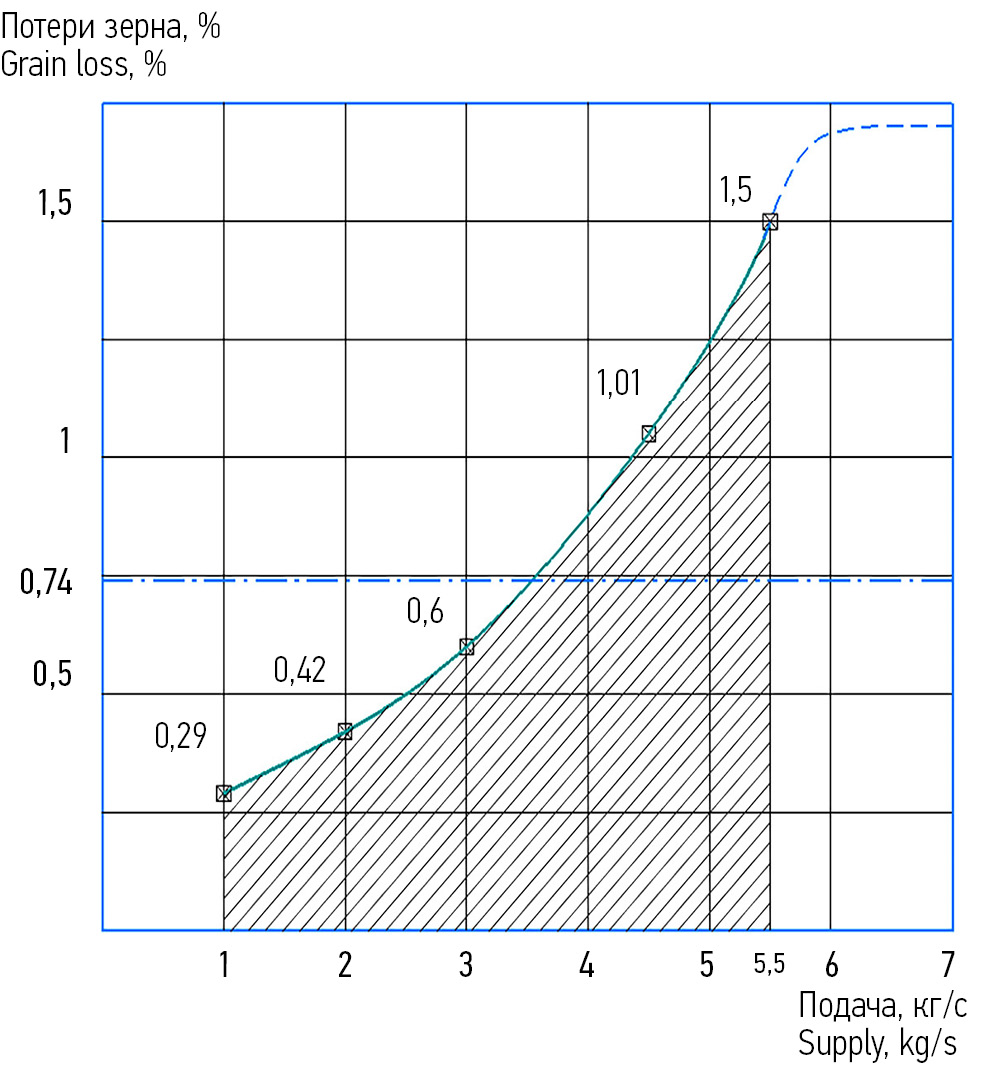

Рис. 2. График изменения потерь зерна комбайна Енисей КЗС-960 в % в зависимости от подачи хлебной массы, кг/с.

Fig. 2. Graph of changes in grain losses of the Yenisei KZS-960 combine harvester in % depending on the grain mass supply, kg/s.

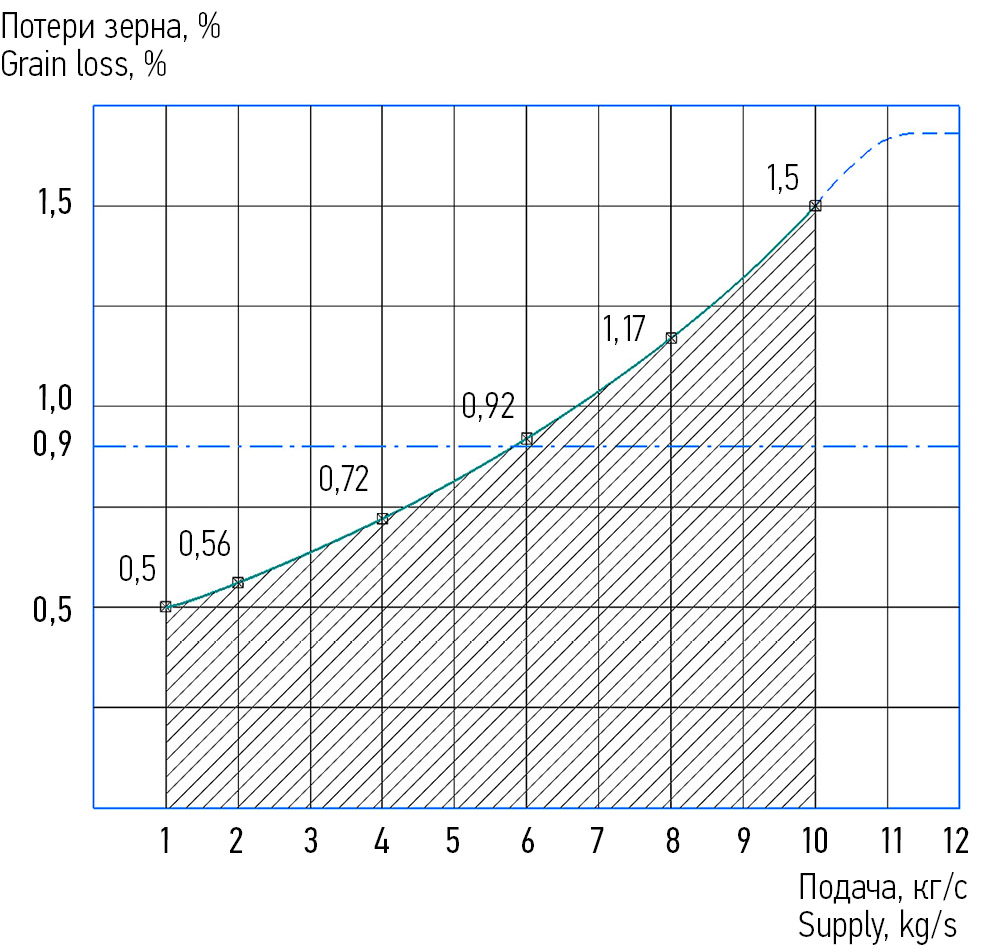

Рис. 3. График изменения потерь зерна комбайна Дон-1500 в % в зависимости от подачи хлебной массы, кг/с.

Fig. 3. Graph of changes in grain losses of the Don-500 combine harvester in % depending on the grain mass supply, kg/s.

Таким образом, уже на уборочной площади менее 150 га (в пределах 100–125 га) комбайн высокой производительности полностью компенсирует увеличенные потери зерна в своём рабочем диапазоне подач хлебной массы. Для фактических условий уборки этот диапазон компенсации потерь за рабочий режим комбайнов может меняться, но главная закономерность остаётся: в любом случае имеется оптимум уборочной площади, при которой компенсируются увеличенные потери зерна при рабочем режиме комбайнов высокой производительности.

Ранее этот факт не учитывался. Теперь такая возможность обеспечивается и среднеинтегральные потери зерна определяются по уравнению (8).

ОБЩИЕ ВЫВОДЫ

Впервые для оценки эффективности работы молотилки комбайна вводится новый критерий с названием «среднеинтегральные эксплуатационные потери зерна за молотилкой в рабочем диапазоне подачи хлебной массы»;

Выявлено увеличение потерь зерна за молотилкой при увеличении пропускной способности комбайна в диапазоне РХМ;

Определена оптимальная уборочная площадь, при уборке которой компенсируется рост потерь зерна при рабочем режиме комбайнов высокой производительности на единицу подачи хлебной массы.

Оптимум уборочной площади в большей мере зависит от пропускной способности комбайна и условий уборки по состоянию агрофона и коэффициента зональности, т.е. от степени приспособленности комбайнов к зональным особенностям агрофона и применяемых методов машиноиспользования;

При расчёте экономической эффективности комбайнов целесообразно учитывать среднеинтегральные эксплуатационные потери зерна за альтернативными вариантами комбайнов.
