Геоинформационный анализ ландшафтного покрова северных районов Иркутской области и его изменений под воздействием пожаров

Полный текст

Введение

Северные территории Иркутской области в последнее время сильно подвержены пожарам, причем происходит это в результате как антропогенного, так и природного факторов [5, 8, 9, 10, 12]. Эти районы сейчас становятся все более перспективными в плане промышленного освоения природных ресурсов. Вместе с тем, в последние десятилетия происходят глобальные климатические изменения, в высоких широтах они оказывают наибольшее влияние [19]. При этом пожары, происходящие здесь, в труднодоступных районах, остаются вне поля контроля и фактически не тушатся, если не угрожают населенным пунктам или объектам производственной инфраструктуры. В итоге под пирогенным воздействием оказываются большие площади северных территорий, на которых находятся общины коренных малочисленных народов Севера (КМНС). Общины в условиях промышленного освоения природных ресурсов выступают заинтересованной стороной, представляя не только социально-экономические интересы местного сообщества, но и, как правило, выступают за сохранение обширных территорий (своих оленеводческих и охотничье-рыболовных угодий), определяющих основу их культурной идентичности и самобытности их образа жизни. Такие территории представляют собой уникальные социально-экологические системы, в которых человек и природа тесно взаимосвязаны [6].

Современные исследования пространственной структуры и динамики ландшафтного покрова, в т. ч. его изменения под воздействием пожаров, проводятся с применением космических снимков и геоинформационных технологий. Для исследований в крупном и среднем масштабе в основном используются снимки Landsat и Sentinel-2, находящиеся в свободном доступе. Актуальны глобальные проекты картографирования ландшафтного покрова [13–16, 18, 21–22], изменений лесного покрова [23], динамики гарей [17].

Целью работы стало геоинформационное картографирование ландшафтного покрова территории с применением данных полевых исследований, космических снимков Landsat и облачной платформы Google Earth Engine, а также анализ пространственной структуры растительного покрова и ее изменений под воздействием пожаров в период с 2013 по 2019 гг.

Термин «ландшафтный покров» понимается в работе как аналог англоязычного термина «land use / land cover», который описывает то, что находится на поверхности земли и представляет собой комбинацию растительности, почв, пород, воды и структур, возведенных человеком и составляющую ландшафт [1]. Нет общепринятого перевода данного термина на русский язык, он переводится разными авторами как растительный покров, поверхностный покров, наземный покров, земельный покров и др.

Объекты, материалы и методы исследования

В качестве территории исследования выбраны таежные участки у поселков Токма и Вершина Ханды в Иркутской области (рис. 1). Здесь проживают и ведут хозяйственную деятельность эвенки – представители коренных малочисленных народов Севера, Сибири и Дальнего Востока. Эти районы исследований характеризуются суровыми климатическими условиями, островной вечной мерзлотой. Здесь преобладает хвойная растительность, значительно подверженная лесным пожарам.

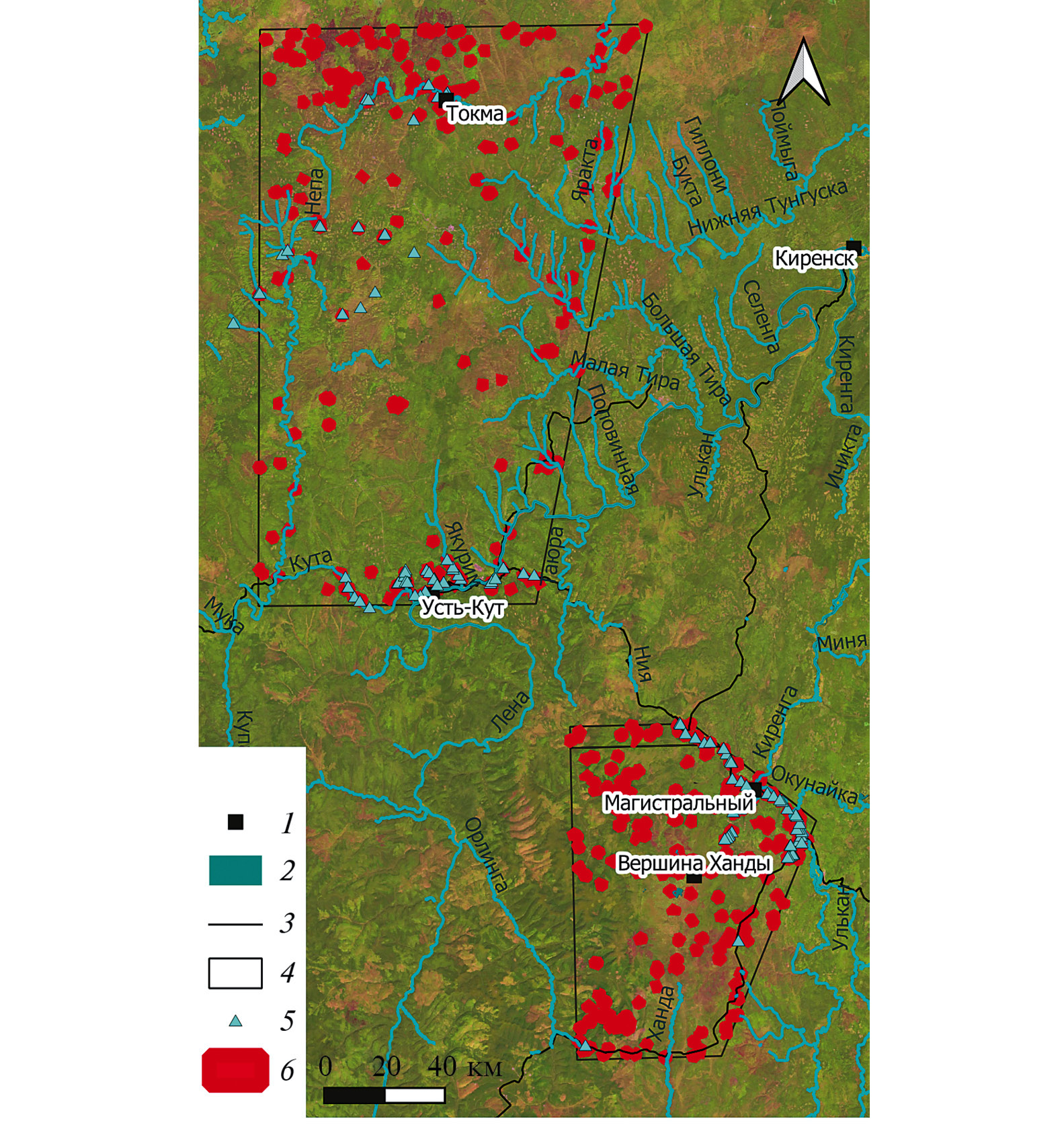

Рис. 1. Расположение ключевых участков и точек полевых обследований на космическом снимке Landsat 8: 1 – города, 2 – основные реки, 3 – основные автомагистрали, 4 – границы ключевых участков, 5 – точки полевых описаний, 6 – тестовые полигоны для обучения классификации.

Ханда. Район исследования расположен в пределах Иркутской области, Усть-Кутского, Казачинско-Ленского и Жигаловского административных районов. Традиционно местные жители – эвенки занимались оленеводством, охотой, рыбалкой, сбором кедровых орехов, ягод и трав [11]. В 1975–1986 гг. вблизи деревни шло строительство Байкало-Амурской магистрали, что послужило толчком к промышленному развитию территории. Сейчас это район активной добычи углеводородного сырья и лесных ресурсов. Кроме того, здесь начат крупный проект по строительству трубопровода «Сила Сибири» В связи с этим предполагается дальнейшее развитие инфраструктуры, в том числе сети автомобильных дорог.

Данная территория относится к Кудинско-Хандинской остепненно-таежной подгорной, Лено-Киренгской таежно-подгорной, и Ангаро-Ленской таежно-плоскогорной провинциям, Байкало-Джугджурской горно-таежной области [7]. Это плоскогорный, с плоскими округлыми вершинами район в межуречье Лены и Киренги и переходной зоне от Лено-Ангарского плато (900–1000 м) к Предбайкальской впадине (300–500 м). Окрестности деревни Ханды находятся в Хандинской заболоченной депрессии. Абсолютные высоты ее днища составляют 700–750 м. Здесь развит пойменно-террасовый комплекс, характерны пологие склоны и невысокие гряды высотой 100–300 м [10].

На исследуемом участке господствуют редкостойные лиственничные и елово-лиственничные с ерником моховые леса на торфянистых почвах и лиственнично-кедрово-еловые мелкотравно-зеленомошные леса плато на дерново-подзолистых почвах. С увеличением высот лиственница уступает место кедру, пихте и ели. Значительные площади вырубок и пожаров заняты восстановительными стадиями из березовых травяно-зеленомошных лесов. В северо-восточной части участка доминируют редкостойные лиственничники, сочетающиеся с лугово-болотными участками, а в западной части горнотаежные темнохвойные природные комплексы. Подробные ландшафтные описания были проведены вдоль неформальной автомобильной дороги от дер. Вершина Ханды до пос. Магистрального [4].

Токма. Второй район исследования расположен в Усть-Кутском и Катангском административных районах. В первом проживают эвенки, на 2021 год их численность составила 16,9% от общего числа жителей района (из 3214 человек).

Это юго-восток Среднесибирского плоскогорья, Приленская плоская возвышенность. Рельеф участка параллельно-грядовый. Данная территория относится к Среднеангарской южно-таежной и Тунгусско-Пеледуйской среднетаежной провинциям, Среднесибирской таежно-плоскогорной области, и Ангаро-Ленской таежно-плоскогорной провинции Байкало-Джугджурской горно-таежной области [7].

Здесь распространены лиственничные кустарниково-зеленомошные среднетаежные природные комплексы на выположенных участках, пологих склонах и болотные с ерником, иногда залесенные сосной и лиственницей в долинах на дерново-карбонатных почвах. Террасам соответствуют северо-таежные лиственничные с примесью ели кустарниково-моховые с ерниковым подлеском, местами заболоченные природные комплексы на дерново-подзолистых почвах [19].

На обоих участках повсеместно распространены терригенно-карбонатные ордовикские отложения с красноцветными песчаниками на вершинных поверхностях и в верхних частях склонах. Климат изучаемых территорий исследования резкоконтинентальный с достаточно суровой зимой и коротким летом. Средняя температура января составляет –21–28°С, июля +15–18°С, годовые суммы осадков на Хандинском участке 360–440 мм. Токминском – 400–500 мм. На лето-осень приходится около 75% от годовой суммы осадков [3]. Зима длится 5–6 месяцев, высота снежного покрова в среднем составляет 30–50 см.

Среди антропогенных объектов, на обоих ключевых участках есть населенные пункты, дороги разного статуса, линии электропередач, земли промышленного назначения (буровые скважины, трубопроводы, рабочие поселки, т. д.), вырубки.

Полевые работы на исследуемых участках были проведены с 2019 по 2021 годы. В общем было сделано около 300 геоботанических описаний. Так как территория труднодоступная, описания в основном проводились вблизи лесных, технологических дорог, геологических профилей (рис. 1). Подробно описывались древостой, подрост, подлесок, травяно-кустарничковый ярус. Также особое внимание уделялось нарушенным территориям: гарям, вырубкам, участкам нефтегазового освоения.

Методика картографирования. Для картографирования и анализа ландшафтного покрова исследуемой территории были получены и проанализированы космические снимки Landsat 8 с использованием платформы Google Earth Engine (GEE) [19]. Для анализа было выбрано два временных периода: лето 2013–14 гг., период, наиболее близкий к году полевых исследований, когда площадь гарей была минимальна, а также лето 2018–19 гг. – период, в который хорошо можно отследить результаты большого количества пожаров 2016–17 гг. Были взяты композиты из нескольких изображений, доступные на даты от 1 июня до 15 сентября 2013 и 2014 гг. (94 изображения для Токминского и 61 – для Хандинского участка), а также 2018 и 2019 гг. (83 изображения для Токминского и 63 – для Хандинского участка). Для вовлечения в процесс классификации большего количества безоблачных снимков, а также для учета различных состояний растительности в течении года для анализа использовались двухлетние композиты, состоящие из всех безоблачных пикселов снимков, имеющихся в базе данных за указанные периоды времени. На их основе рассчитывались медианные значения для каналов B3–B7. Применялась стандартная маска облачности, основанная на параметрах качества пикселей снимков Landsat, доступных через платформу GEE. Применялся метод обучаемой классификации Random Forest (300 trees, 5 variables per split). Композиты были разделены на 10 классов ландшафтного покрова (land cover) (рис. 2).

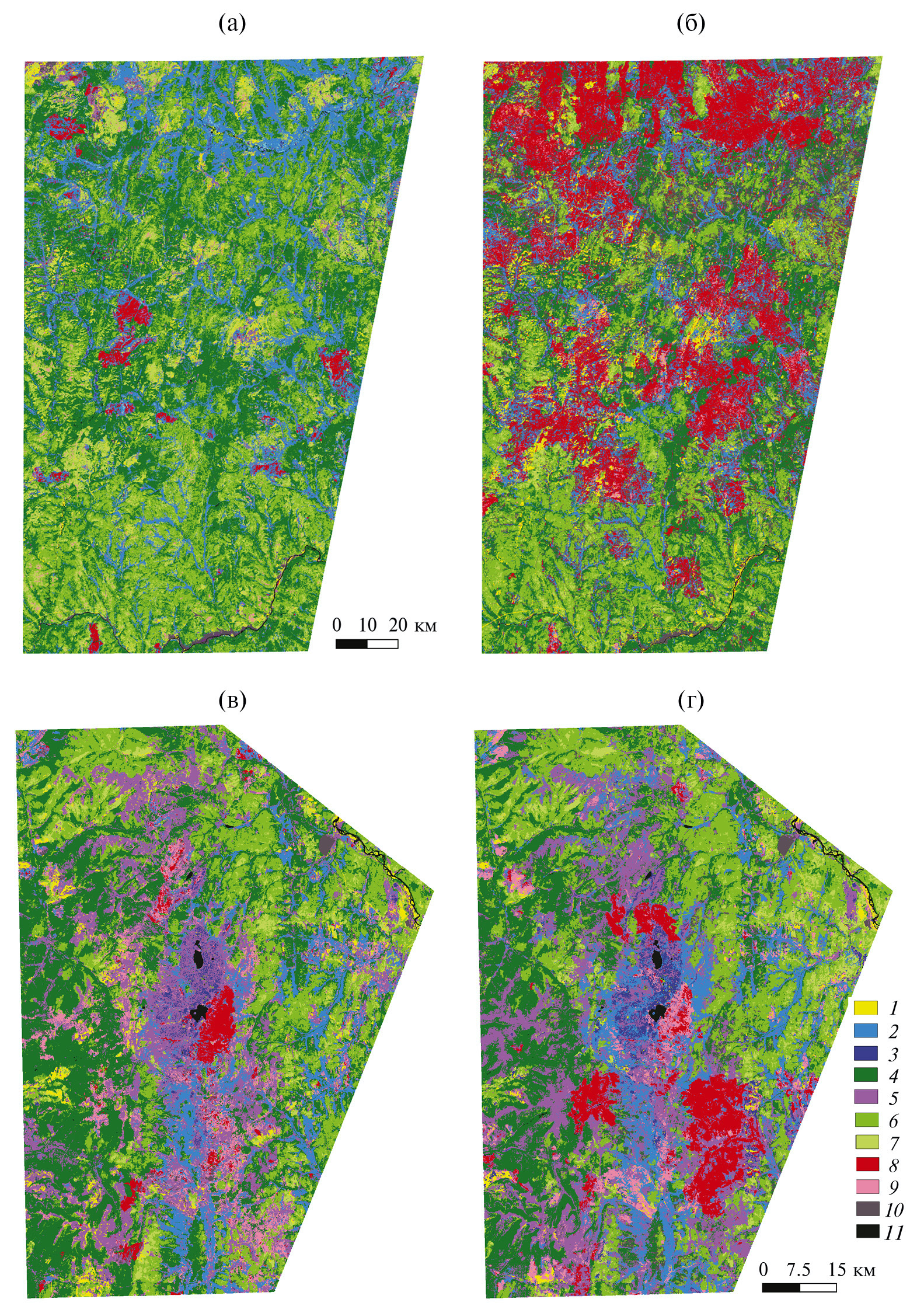

Рис. 2. Карты ландшафтного покрова территорий исследования: Токминский участок: а – 2013–2014 гг., б – 2018–2019 гг.; Хандинский участок: в – 2013–2014 гг., г – 2018–2019 гг. Типы ландшафтного покрова: относительно ненарушенная и восстановленная растительность: 1– луговая травянистая растительность, местами с участием кустарников; 2 – ерниковые моховые болота с редкостойным древостоем из лиственницы и ели (рис. 3, а); 3 – осоковые болота с клюквой, багульником и куртинами ерника; 4 – светлохвойный (сосново-лиственничный, лиственнично-сосновый), реже темнохвойный (кедровый, еловый,) травяно-кустарничково-зеленомошный лес; 5 – разреженный елово-кедровый кустарничково-зеленомошный лес; 6 – сосново-березовый разнотравный лес (различные стадии восстановления светлохвойного, реже темнохвойного леса на гарях более 30-летней давности); типы, относящиеся к преобразованным пожарами разных лет и антропогенно-нарушенные объекты: 7 – березовый разнотравный лес и молодой смешанный (березово-сосновый травяно-кустарничковый) лес преимущественно на старых гарях и вырубках (рис. 3, б); 8 – свежие гари 1–2-летней давности почти без растительности; 9 – гари, вырубки и сельскохозяйственные угодья, заросшие травой, кустарниками и подростом мелколиственных пород (рис. 3, в); 10 – антропогенные объекты; 11 – водные объекты.

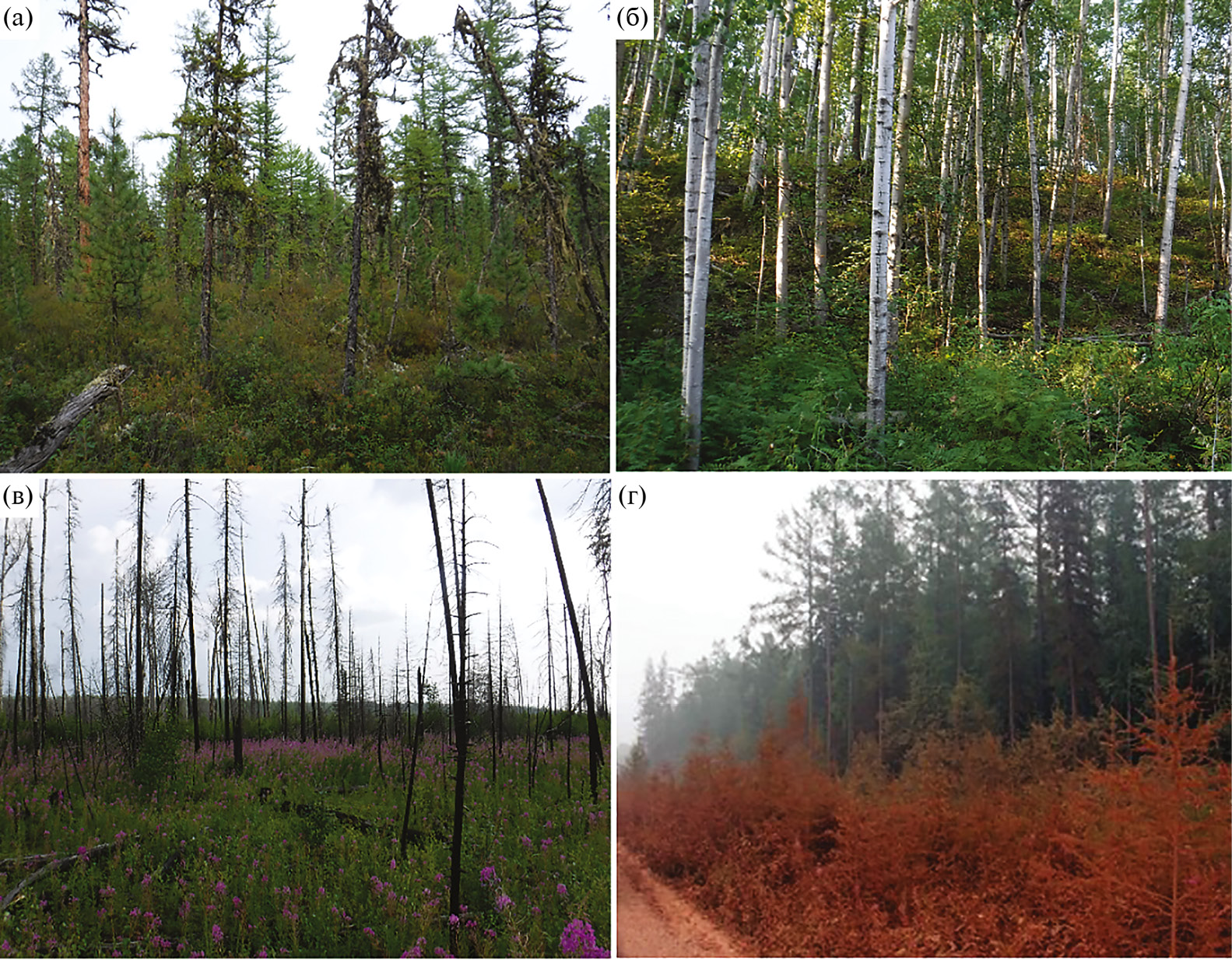

Рис. 3. Ландшафты исследуемых участков: а, б, в – см. в легенде к рис. 2, г – влияние дороги на придорожную полосу растительности.

Для обучения и оценки достоверности классификации было создано около 200 тестовых полигонов для каждого ключевого участка (см. рис. 1), около половины из которых были основаны на данных, собранных во время полевых экспедиций 2019–2021 гг., и около половины были получены из мозаики изображений Landsat 8 и Sentinel-2; а также изображений высокого разрешения, доступных в Google EarthTM, Yandex и ESRI. Для оценки точности классификации было использовано 20% созданных тестовых полигонов.

Для анализа пространственной структуры ландшафтного покрова были рассчитаны площади каждого типа ландшафтного покрова для каждого ключевого участка. При определении степени распространения лесных пожаров по разным ландшафтам, была рассчитана площадь выгоревших площадей за 2013–2019 гг. для каждого типа наземного покрова. Для определения относительных площадей пожаров для различных типов ландшафтного покрова в период с 2013–2014 по 2018–2019 гг., площади пожаров в пределах каждого типа были разделены на их соответствующие общие площади ареалов различных типов ландшафтного покрова в 2013–2014 гг.

Полученные результаты и обсуждение

В результате созданы карты ландшафтного покрова территорий исследования за 2013–2014 и 2018–2019 гг. (рис. 2). Масштаб карт соответствует пространственному разрешению снимков Landsat 30 м и составляет 1 : 100 000. Рассчитаны параметры точности классификации: матрица ошибок, общая точность классификации и точность по оценке Каппа. Точность классификации для различных ключевых участков и лет оставила 0,96–0,97, по оценке Каппа – 0,95–0,96, что говорит о высокой достоверности полученных карт. Анализ матриц ошибок показал, что наименее точно выделяемые типы – это классы 6 и 10 (см. легенду к рис. 2). Ошибки при выделении остальных типов ландшафтного покрова составляли менее 10%. Рассчитаны площади, занимаемые различными типами ландшафтного покрова на территориях исследования (рис. 4), а также площади сгоревших участков, разделенных по типам ландшафтного покрова для определения доли сгоревших площадей (таблица 1).

Таблица 1. Изменение площадей ареалов различных типов ландшафтного покрова под воздействием пожаров с 2013 по 2019 г.

Table 1. Changes in the areas of habitats of various types of land cover for 2013 and 2019 and their changes under the influence of fires.

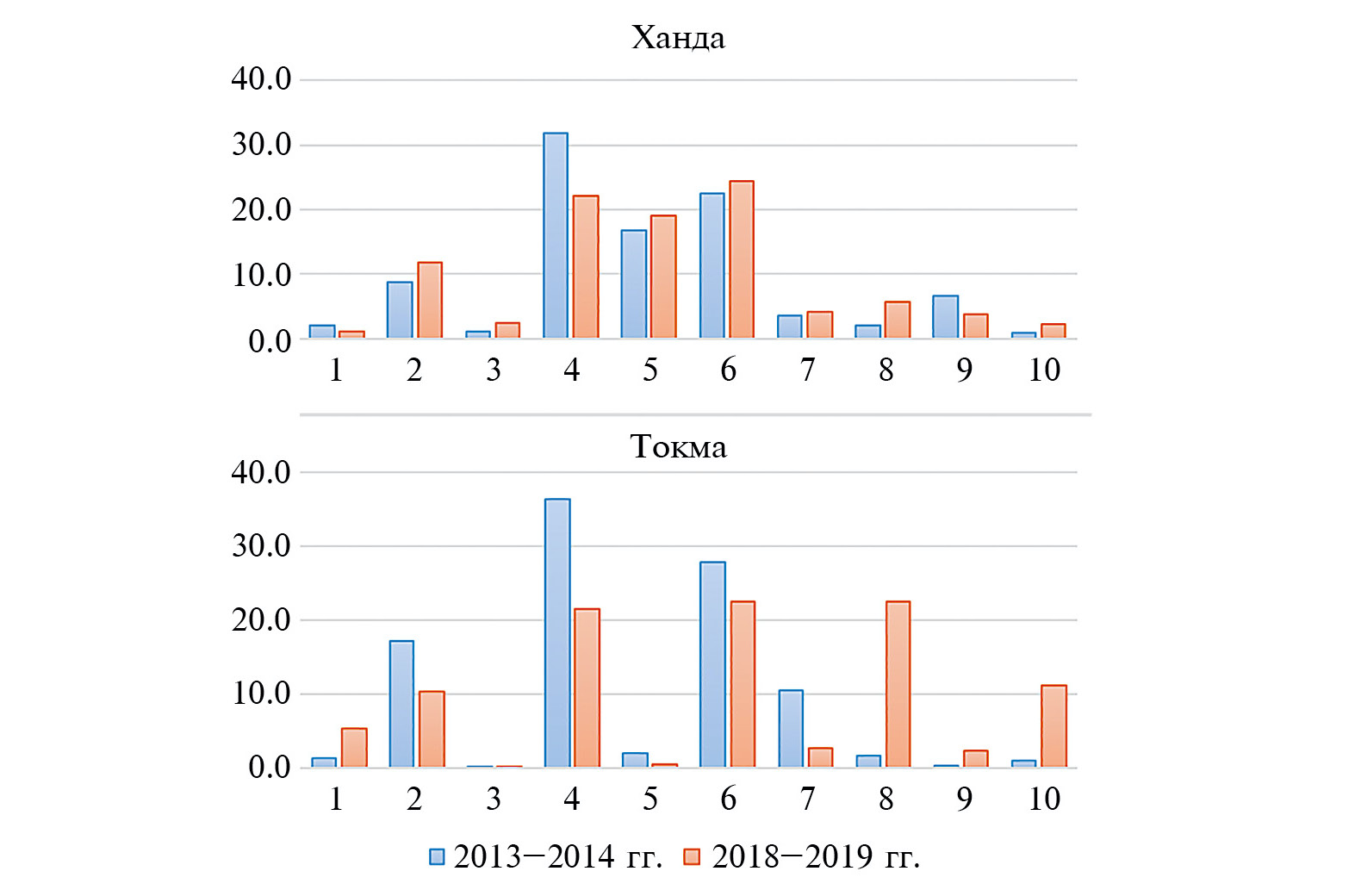

Рис. 4. Графики распределения площадей (в % от общей площади исследуемых участков) по типам ландшафтного покрова за 2013–2014 и 2018–2019 гг.

Анализ карт (рис. 2), а также значений площадей ареалов различных типов ландшафтного покрова (рис. 4) показал, что на Токминском и Хандинском участках исследования наибольшую площадь занимает светлохвойный (сосново-лиственничный, лиственнично-сосновый), реже темнохвойный (кедровый, еловый) лес (тип 4 и 5) (почти 50% на Хандинском и более 35% на Токминском участках в 2013–14 гг., и около 40% и 20% соответственно в 2018–2019 гг.). Также значительные территории занимает вторичный сосново-березовый и березовый лес (типы 6 и 7) (около 25% на Хандинском участке и 40% на Токминском участке в 2013–2014 гг.). Ареалы этих типов леса почти не изменились после сезона пожаров на Токминском участке, и сократились почти в 2 раза на Хандинском участке. На обоих участках распространены редкостойные лиственничные ерниковые и осоковые болота (типы 2–3) (10% на Хандинском и 17% на Токминском участке в 2013–2014 гг.). На Токминском участке значительная площадь болот подверглась пожарам. Площадь свежих гарей (тип 8) на обоих участках была незначительной и составляла около 2%, а после пожаров 2016–2017 гг. значительно увеличилась и составила около 6% на Хандинском участке и более 22,6% на Токминском участке.

Анализ таблицы показал, что на Токминском участке с 2013 до 2019 г. сгорели значительные площади лесов и болот (4747 км²), тогда как на Хандинском участке эта цифра составила лишь 386 км². В абсолютных показателях на Токминском участке гарям подверглись в основном хвойные леса и ерниковые болота. Гарям на болотах – существенной проблеме данной территории – была посвящена отдельная работа [21]. На Хандинском участке в основном горели хвойные леса.

Анализ площадей гарей по типам ландшафтного покрова, отнесенных к их долям площади до пожаров (см. табл., столбец 4 и 7) показал, что по Токминскому ключевому участку высокой горимостью отличались гари (48% гарей сгорело повторно), ерниковые болота (41,5%), темнохвойный лес (31,2%), а также антропогенные объекты (22,8%), а по Хандинскому ключевому участку – участки уже ранее горевшие (25,7%), зарастающие гари и вырубки (9,4%) и ерниковые болота (7,2%).

На обоих ключевых участках площадь ареалов относительно ненарушенных типов ландшафтного покрова (типы 1–6) (см. рис. 2, 3) составляла более 80 процентов территории в 2013 г. Однако, после пожаров, прошедших в период с 2013 до 2019 г., значительно пострадала территория Токминского ключевого участка, в результате чего площадь ареалов относительно ненарушенных природных комплексов сократилась здесь до 60%. На Хандинском ключевом участке в результате того, что площадь пожаров была намного меньше, площадь ареалов относительно ненарушенных природных комплексов почти не изменилась относительно 2013 г. и так и осталась выше 80%.

Заключение

Исследуемые малонаселенные участки северных районов Иркутской области в настоящее время подвержены активному нефтегазовому освоению. Созданные в результате этого процесса дороги позволяют другим пользователям (лесной промышленности, охотникам, рыбакам и т. д.) наращивать свою деятельность в регионе. Все это в совокупности с природными факторами приводит к активизации здесь пожаров.

Применение геоинформационных методов и космических снимков позволило провести детальный количественный анализ пространственной структуры ландшафтного покрова исследуемых участков и его изменения под воздействием пожаров.

Анализ пространственной структуры ландшафтного покрова исследуемых участков за 2013–2014 и 2018–2019 гг. показал, что на территориях в 2013–2014 гг. преобладали хвойные (светлохвойные – сосново-лиственничные, лиственнично-сосновые, реже темнохвойные – кедровые и еловые) леса, а также хвойно-лиственные и лиственные леса и болота. На этот момент времени площади ареалов относительно ненарушенных типов растительности составляли более 80%.

С 2013 до 2019 г. значительная площадь Токминского участка (4747 км²) была пройдена пожарами, на Хандинском участке эта цифра составила лишь 386 км². Горели на обеих исследуемых территориях в основном хвойные леса, а на Токминском участке также ерниковые болота. В результате пожаров, прошедших в период с 2013 до 2019 г. значительно пострадала территория Токминского ключевого участка (площадь ареалов относительно ненарушенных типов растительности сократилась здесь до 60%). На Хандинском ключевом участке эта цифра осталась выше 80%.

Таким образом, площади пожаров с 2013 по 2019 г. увеличились. В основном это касается Токминского участка, и связано это прежде всего с недоступностью территории для тушения. Если принципы тушения пожаров в отдаленных районах севера Иркутской области не изменятся, значительные территории будут подвергаться огню и коренные природные комплексы, которых и так осталось немного будут меняться на производные.

Исследование выполнено за счет средств государственных заданий (№ госрегистрации АААА-А21-121012190059-5, АААА-А21-121012190056-4).
