Engineering geology of the world ocean seabed (to the 50th anniversary of the laboratory of engineering geology of the world ocean seabed FSBI “VNIIOkeangeologiya”)

Cover Page

Abstract


This paper reviews the development of engineering geological studies at the Ocean seabed in the Russian Federation for the last 50 years in relation to the works undertaken by Engineering Geology Laboratory of the Ocean seabed – the department of FSBI “VNIIOkeangeologiya”. The potential perspectives of the Ocean mineral resources exploration and extraction attract the attention of experts to the seabed engineering geology. This includes an analysis of the geological, engineering geological and other survey results undertaken so far, as well as the future planning for the engineering geological studies in the Ocean seabed.


Full Text

ВВЕДЕНИЕ

Инженерно-геологические исследования на континентальном шельфе и глубоководных районах Мирового океана − перспективное направление развития инженерной геологии, востребованное наукой и практикой в современную эпоху. В нашей стране это направление инженерно-геологической деятельности неразрывно связано с лабораторией инженерной геологии дна Мирового океана ФГБУ “ВНИИОкеангеология”. В историческом разрезе процесс становления и развития инженерно-геологических исследований в институте прошел путь от объектов прибрежной и островной арктической суши к шельфам арктических морей и далее к глубоководным районам Мирового океана.

В 1960-е гг. в Советской Арктике проводились проектные и строительные работы для обеспечения противовоздушной обороны на северных рубежах СССР. В связи с этим возникла необходимость постановки инженерных изысканий на арктических островах и в прибрежной островной части шельфа. Для решения этой задачи в 1967 г. была создана высокоширотная комплексная проектно-изыскательская экспедиция под кодовым названием “Бурый уголь”, участие в которой, наряду с целым рядом производственных, проектных и научных организаций, принял и Научно-исследовательский институт геологии Арктики (НИИГА, создан в 1948 г.). В этой экспедиции сотрудники института обеспечивали выполнение инженерно-геологических исследований в основном геофизическими методами.

В 1969 г. в составе НИИГА было создано новое научное подразделение – лаборатория инженерной геологии и геофизики (заведующий Я.В. Неизвестнов), основное внимание которой было направлено на региональное инженерно-геологическое изучение арктической шельфовой зоны и разработку научно-методического обеспечения инженерно-геологических исследований на базе широкого применения геофизических методов.

В 1976 г. лаборатория инженерной геологии и геофизики была преобразована в лабораторию гидрогеологии и инженерной геологии при отделе геологии нефти и газа, после чего ее задачи пополнились региональными гидрогеологическими исследованиями субмаринных артезианских бассейнов Арктики с позиций оценки перспектив их нефтегазоносности.

В 1981 г. лаборатория гидрогеологии и инженерной геологии в связи с рядом административных преобразований (НИИГА был преобразован в ВНИИОкеангеология) и частичной переориентацией института на глубоководные объекты в Мировом океане была выделена в самостоятельное научное подразделение – лабораторию инженерной геологии дна Мирового океана. Этот переход был обусловлен началом широкомасштабного изучения твердых полезных ископаемых в глубоководных районах Мирового океана.

ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ, ГИДРОГЕОЛОГИЧЕСКИЕ, МЕРЗЛОТНЫЕ И ГЕОЭКОЛОГИЧЕСКИЕ ИССЛЕДОВАНИЯ В АРКТИКЕ

В 1970-е и в начале 1980-х годов основные исследования лаборатории были посвящены изучению региональных инженерно-геологических условий Арктической шельфовой зоны, островов Северного Ледовитого океана и некоторых районов окружающей суши. Полевыми и морскими исследованиями сотрудников лаборатории были охвачены шельфы и континентальный склон окраинных арктических морей, включая островные архипелаги (Земля Франца-Иосифа, Новая Земля, Северная Земля и Новосибирские острова) и районы прилегающей суши (Кольско-Канинское побережье, Пай-Хой, Ямал, Предтаймырский прогиб).

В этот период сотрудниками лаборатории во главе с Я.В. Неизвестновым создаются обобщающие региональные очерки по инженерной геологии, гидрогеологии и геокриологии Арктического шельфа и крупных островов Северного Ледовитого океана, включенные в такие фундаментальные издания, как 8-томная монография “Инженерная геология СССР” [10], сводный том “Гидрогеология СССР” [8] и в более поздние издания “Геокриология СССР” [3-6], “Гидрогеология Европы” [7], “Engineering Geology of the Earth” [43], “Инженерная геология СССР” [11, 12], Геокриологическая карта СССР масштаба 1:2 500 000 [2].

Составление региональных инженерно-геологических, гидрогеологических и геокриологических описаний и карт Советской Арктики к данному моменту опиралось на труды по геологии Арктики, включающие ряд монографий и обзорных мелкомасштабных карт, выполненных учеными и геологами-полярниками НИИГА [39].

Закономерным итогом этого периода стало оформление нового направления региональной инженерной геологии континентов – инженерной геологии шельфа как субмаринной части континентов с установлением закономерностей формирования региональных инженерно-геологических условий строительства на арктических шельфах и разработкой методологических основ их прогнозной оценки [29]. Указанное направление научных исследований было закреплено в докторской диссертации Я.В. Неизвестнова “Инженерная геология зоны Арктических шельфов СССР” (1979 г.).

В этот период результаты исследований сотрудников лаборатории были отмечены специальной премией за изучение отрицательно-температурных подземных вод (криопэгов) Арктической суши и шельфа [36]. Премия Госстроя СССР в 1977 г. присуждена М.А. Холмянскому и Я.В. Неизвестнову за результаты картирования кровли поддонных многолетнемерзлых пород северных морей с помощью электроразведки, осуществленного при изысканиях по трассе газопровода [38].

В результате исследований С.А. Козлова [13, 16], направленных на изучение инженерно-геологических условий арктического шельфа, была предложена модель формирования состава и свойств песчано-глинистых грунтов Западно-Арктического шельфа России; выявлены основные закономерности распространения и пространственной изменчивости инженерно-геологических свойств компонентов геологической среды в условиях полярного литогенеза; обоснованы практические рекомендации, вносящие большой вклад в решение важной народно-хозяйственной проблемы – планируемую в ближайшем будущем добычу углеводородов на шельфе. Им же была составлена инженерно-геологическая карта Западно-Арктического шельфа России, инженерно-экогеологическая схема Печорского моря, предложена система геоэкологической паспортизации морских нефтегазовых месторождений, подготовлена инженерно-геологическая карта Штокмановского газоконденсатного месторождения [15].

В 2009 г. было завершено обобщение материалов мерзлотных исследований Российской Арктики и Субарктики, начатых еще в 1970-е гг. Краткие результаты этого обобщения изложены в работе [35]. Наиболее интересный вывод по выполненному обобщению заключается в том, что практически повсеместно в пределах нефтегазоносных бассейнов шельфа и суши северной Евразии наблюдается развитие криолитозоны (палеокриолитозоны). На глубинах свыше 100-200 м распространены гидратоносные “квазимерзлые” породы с положительной температурой, мощностью до нескольких сотен метров, образующие “горячую мерзлоту” (по терминологии американских коллег), приуроченную к зоне стабильности газовых гидратов.

ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ ИССЛЕДОВАНИЯ В СОСТАВЕ ГЕОЛОГОРАЗВЕДОЧНЫХ РАБОТ НА ТВЕРДЫЕ ПОЛЕЗНЫЕ ИСКОПАЕМЫЕ МИРОВОГО ОКЕАНА

В 1982 г. Советский Союз совместно со 166 государствами подписал Конвенцию ООН по морскому праву, определяющую деятельность государств в границах Международного района морского дна за пределами действия национальной юрисдикции. Для правового регулирования деятельности государств в пределах Международного района морского дна в 1994 г. был создан Международный орган по морскому дну (МОМД, англ. International Seabed Authority – ISA). МОМД контролирует соблюдение предусмотренного в Конвенции режима для поощрения и регулирования разведки и разработки глубоководных полезных ископаемых государствами, юридическими лицами и другими субъектами. По этой системе любая подобная деятельность может осуществляться на законном основании только тогда, когда между заинтересованным субъектом и МОМД подписан соответствующий контракт. В соответствии с положениями Конвенции ООН юридические лица и поручившиеся за них государства, прошедшие по линии МОМД процедуру утверждения планов работ на разведку определенных видов минеральных ресурсов и заключившие с МОМД соответствующие контракты, сохраняют права на доступ к этим ресурсам только при безусловном выполнении контрактных обязательств.

Основные виды твердых полезных ископаемых на океаническом дне, представляющие коммерческий интерес, – железомарганцевые конкреции, глубоководные полиметаллические сульфиды и кобальтоносные железомарганцевые корки. По состоянию на 2019 г. МОМД подписаны типовые 15-летние контракты c 29 подрядчиками: 17 контрактов на разведку ЖМК, из них 16 в зоне Кларион-Клиппертон в Тихом океане и 1 в Индийском океане; 7 контрактов на разведку ГПС в Индийском океане и в Срединно-Атлантическом хребте; 5 контрактов на разведку КМК в западной части Тихого океана и южной части Атлантического океана. Согласно подписанным контрактам, каждый из контракторов имеет эксклюзивное право на разведку участка начальной площадью не более 75 000 км2 по ЖМК, не более 100 000 км2 по ГПС и не более 3000 км2 по КМК. В соответствии с принятыми стандартными условиями каждый контрактор наряду с изучением полезных ископаемых на предоставленном участке обязан выполнять экологические исследования; заниматься созданием аппаратурно-технических средств для обеспечения разведочных работ; разрабатывать технологии и оборудования для подводной добычи; ежегодно предоставлять в МОМД отчеты о своей деятельности [28].

Изучение и освоение минеральных ресурсов Международного района морского дна – одно из приоритетных направлений национальной морской политики, предусмотренное Морской доктриной Российской Федерации. В настоящее время Федеральное агентство по недропользованию (“Роснедра”) финансирует геологоразведочные работы на твердые полезные ископаемые в Мировом океане по трем направлениям, названным выше – ЖМК, КМК и ГПС. Работы ведутся специализированными организациями “Полярная морская геологоразведочная экспедиция” (АО “ПМГРЭ”) и АО “Южморгеология”, подведомственными холдингу “Росгеология”. Научно-методическое и информационно-аналитическое сопровождение геологоразведочных работ осуществляет “ВНИИОкеангеология”.

Инженерно-геологические исследования, выполняемые в рамках контрактных обязательств перед МОМД, являются составной частью геологоразведочного процесса и направлены на комплексную оценку инженерно-геологических условий разведки рудных объектов и разработки потенциальных месторождений. Без инженерно-геологических исследований рудных залежей невозможны обоснование запасов по промышленным категориям, разработка, планирование натурных испытаний добычных систем и разработка проектов промышленной добычи. При этом инженерно-геологическая оценка включает в себя системное многоуровневое рассмотрение геологического строения, рельефа морского дна, физико-механических свойств полезных ископаемых, вмещающих горных пород и донных осадков, опасных геологических процессов.

Железомарганцевые конкреции

Железомарганцевые конкреции представляют собой комплексную руду, основные компоненты которой Ni, Cu, Co и Mn. Конкреции в виде своеобразных россыпей залегают на поверхности абиссальных котловин океанского дна, образуя гигантские по площади (сотни тысяч — первые миллионы квадратных километров) скопления (рудные поля ЖМК) (рис. 1).

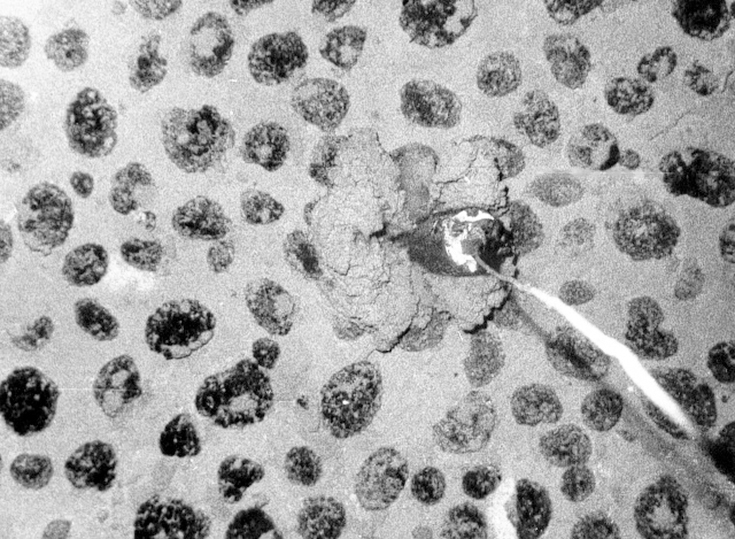

Рис. 1. Железомарганцевые конкреции на дне океана. Глубоководная фотография (площадь дна 1.2-1.4 м2, груз-разведчик диаметром 100 мм, плотность залегания ЖМК – 18.6 кг/м2) [20].



Всего в Мировом океане насчитывается порядка 15 таких полей с общими ресурсами руды более 500 млрд т [28].

К планомерному изучению залежей ЖМК в Мировом океане научные и производственные организации Мингео СССР приступили в 1974 г., когда объединением “Севморгеология” была организована первая морская экспедиция. Большое значение для развития глубоководных инженерно-геологических работ имело указание Управления минеральных ресурсов Мирового океана Мингео СССР от 19.12.1980 г., в котором перед подведомственными организациями была поставлена задача в короткие сроки создать базу исходных данных по составу, структуре и физико-механическим свойствам донных океанских осадков, необходимых для разработки технологий глубоководной разведки и добычи железомарганцевых конкреций.

Первые инженерно-геологические материалы для этой базы на единой методической основе были получены во время морских попутных инженерно-геологических работ на гидрографических судах в Тихом океане (1982-1984 гг.).

Таким образом, деятельность лаборатории в содержательном и организационном отношениях с 1982 г. вышла на новый уровень, требующий максимальной концентрации сил и средств для достижения значимых научных и практических результатов в Мировом океане. В это время основные геологоразведочные и опытно-методические работы на ЖМК были связаны с рудной провинцией Кларион-Клиппертон (Северо-Восточная котловина Тихого океана), где в дальнейшем Советскому Союзу в лице объединения “Южморгеология” (1987 г.) и совместной организации “Интерокеанметалл»1 (1992 г.) были выделены участки морского дна площадью по 75 000 км2 для разведки и промышленной эксплуатации ЖМК.

В период 1983-1989 гг. в рудной провинции Кларион-Клиппертон объединением “Севморгеология” на г/с “Федор Матиссен” и НИС “Академик Александр Карпинский” под научно-методическим руководством и с участием сотрудников лаборатории (А.В. Кондратенко, Н.А. Куринный, С.А. Козлов, С.А. Жамойда, В.С. Гарсков) были выполнены специализированные инженерно-геологические работы.

Выход инженерно-геологических работ в глубоководные районы Мирового океана потребовал решения сложных научно-технических, технологических и методических задач. В этот период лаборатория стала инициатором и куратором разработки набортной инженерно-геологической аппаратуры, новых средств грунтового пробоотбора (коробчатый пробоотборник КП-1.5, дночерпатель ДГ-1.5), а также глубоководной исследовательской установки УГИ-М, позволяющей выполнять измерения показателей механических свойств донных грунтов в естественном залегании и моделировать работу различных устройств сбора ЖМК. Новые аппаратурно-технические разработки позволили отработать методику глубоководной инженерно-геологической съемки масштаба 1:200 000 и провести на должном уровне инженерно-геологические исследования восьми полигонов в заявочных районах СССР и СО “Интерокеанметалл”. В рамках решения этой проблемы в 1985 г. сотрудники лаборатории (С.А. Козлов, Н.А. Куринный) успешно выполнили поиск грунтов-имитаторов тихоокеанских илов в искусственных водоемах суши.

На основе накопленного опыта получил дальнейшее развитие пакет методических разработок, позволивших утвердить инженерно-геологические исследования как необходимую составляющую геологоразведочных работ на ЖМК в глубоководных районах Мирового океана [25, 26].

Следует отметить значительный вклад в создание аппаратурно-методической базы для инженерно-геологических работ в Мировом океане профессорско-преподавательского состава Ленинградского инженерно-строительного института (В.Н. Бронин, Х.З. Бакенов, А.А. Ананьев) и Ленинградского института инженеров железнодорожного транспорта (В.М. Бевзюк, В. А. Алпысова).

Несмотря на то, что в постсоветский период финансовые средства на НИОКР по разработке разведочной и добычной техники практически не выделялись, благодаря поддержке руководства “ВНИИОкеангеология”, сотрудникам лаборатории, и прежде всего ее руководителю Я.В. Неизвестнову удалось не только сохранить приборно-аппаратурную базу для дальнейших инженерно-геологических исследований, но в значительной степени расширить ее возможности за счет подключения к инженерно-геологической интерпретации материалов многолучевого эхолотирования, придонного геоакустического и телевизионного профилирования [31].

В период 1995-2001 гг. в лаборатории были выполнены научно-исследовательские работы по обобщению инженерно-геологических материалов, полученных в процессе геологоразведочных работ на ЖМК российскими экспедициями в рудной провинции Кларион-Клиппертон, включая разведочные районы Российской Федерации и СО “Интерокеанметалл” (отв. исполнитель А.В. Кондратенко, научный руководитель Я.В. Неизвестнов).

В результате этих исследований:

  • разработаны теоретические, методологические и аппаратурно-методические основы инженерно-геологических исследований в глубоководных районах дна Мирового океана;
  • дана характеристика основных компонентов инженерно-геологических условий региона и разведочных районов, включая их инженерно-геологическое районирование;
  • выявлены особенности формирования и закономерности пространственной изменчивости физико-механических свойств донных отложений.

В этот же период Я.В. Неизвестновым, Е.В. Поляковым и О.В. Решетовой с использованием результатов структурных и седиментационных исследований С.А. Козлова была построена модель распространения загрязнений при разработке месторождения ЖМК в регионе Кларион-Клиппертон, создан компьютерный фильм, наглядно демонстрирующий экологические последствия подводной добычи ЖМК [34].

Крупнейшим достижением этого периода стал выход в свет монографии “Инженерная геология рудной провинции Кларион-Клиппертон в Тихом океане”, обобщившей результаты морских, лабораторных и экспериментальных работ, выполненных в период с 1976 по 2001 год [9]. Монография была написана большим коллективом авторов, но основными ее составителями выступили сотрудники “ВНИИОкеангеология” во главе с Я.В. Неизвестновым. В этой монографии впервые были сформулированы и обоснованы принципиально новые положения о составе, состоянии и свойствах донных осадков, сформировавшихся в условиях пелагического литогенеза, о закономерностях пространственной изменчивости их состава и свойств, о моделях механического поведения донных осадков, также были приведены обширные данные по физико-механическим свойствам ЖМК. В широком аспекте были рассмотрены закономерности формирования инженерно-геологических условий разработки залежей конкреций и сформулированы задачи дальнейших исследований:

  • уточнение поведения донных грунтов под воздействием динамических и длительных статических нагрузок от подводных сооружений и движущихся механизмов;
  • совершенствование моделирования геологических процессов, вызванных, в первую очередь, техногенными факторами при разработке и обогащении ЖМК;
  • определение износостойкости материалов для подводных механизмов и сооружений в термодинамических условиях океанического дна.

В 2001 г. были подписаны 15-летние контракты на разведку ЖМК в зоне Кларион-Клиппертон между Российской Федерацией (в лице объединения “Южморгеология”), СО “Интерокеанметалл” и МОМД. В 2016 г., после истечения срока действия контрактов, они были пролонгированы МОМД на последующие 5 лет со сроком завершения работ в 2021 г. В настоящее время АО “Южморгеология” реализует последний этап разведочных работ с целью отбора эксплуатабельных участков (блоков) на оконтуренных ранее залежах конкреций для разработки проекта опытной добычи ЖМК. Детальность исследований должна быть достаточной для проектирования добычного комплекса, планирования и ведения добычных работ. Кроме того, разведочные работы должны позволить выработать рекомендации по выбору участка опытной добычи ЖМК.

В период с 2001 по 2014 г. лабораторией были организованы и проведены попутные инженерно-геологические исследования в разведочном районе СО “Интерокеанметалл” (рейсы НИС “Южморгеология”, 2001, 2004, 2009, 2014 гг.). В инженерно-геологических работах на НИС “Южморгеология” в разные годы принимали участие сотрудники лаборатории А.В. Кондратенко (руководитель работ), Т.Н. Францева, Д.Л. Келль, сотрудники АО “Южморгеология” В.В. Артеменко, И.В. Пономарев, А.Т. Ермакова и сотрудник СО “Интерокеанметалл” И. Дрейсейтл. Выполненные исследования позволили сформировать представительную информационную базу по физико-механическим свойствам донных осадков и ЖМК разведочного района СО “Интерокеанметалл”, необходимую для его комплексной инженерно-геологической характеристики и оценки. Долгосрочное научно-техническое сотрудничество СО “Интерокеанметалл” с “ВНИИОкеангеология” позволяет решать оперативные и среднесрочные инженерно-геологические задачи в разведочном районе организации, в полной мере используя компетенции сотрудников и аппаратурно-методические разработки лаборатории.

Для Российского разведочного района ЖМК по заказу АО “Южморгеология” в лаборатории были подготовлены методические рекомендации по инженерно-геологическим исследованиям месторождения ЖМК на разведочной стадии работ. Для выполнения этой задачи есть все необходимые предпосылки, включая нормативно-методическую базу, технические средства, накопленный опыт проведения инженерно-геологических и разведочных работ, включая отработанные технологии детальных исследований.

Основные научные результаты инженерно-геологических исследований сотрудников лаборатории по проблеме ЖМК отражены в различных публикациях, охватывающих такие актуальные направления исследований, как разработку теоретических основ инженерной геологии глубоководных областей океана, создание инженерно-геологической классификации донных грунтов океана, формирование инженерно-геологических условий глубоководных конкрециеносных площадей и формирование физико-механических свойств глубоководных донных отложений [9, 17, 20, 22, 23, 30, 32, 40].

Глубоководные полиметаллические сульфиды

Глубоководные полиметаллические сульфиды представляют собой Cu, Zn, Pb, Ag, Au руды массивного типа, слагающие холмообразные постройки высотой до первых десятков метров на участках гидротермальной деятельности в пределах рифтовых зон срединно-океанических хребтов и задуговых бассейнов на глубинах 1000-5000 м (рис. 2). Рудные тела мощностью до 100 м имеют грибовидную форму с подводящим штокверком. Предварительно оцененные ресурсы ГПС Мирового океана составляют сотни миллионов тонн рудной массы [28].

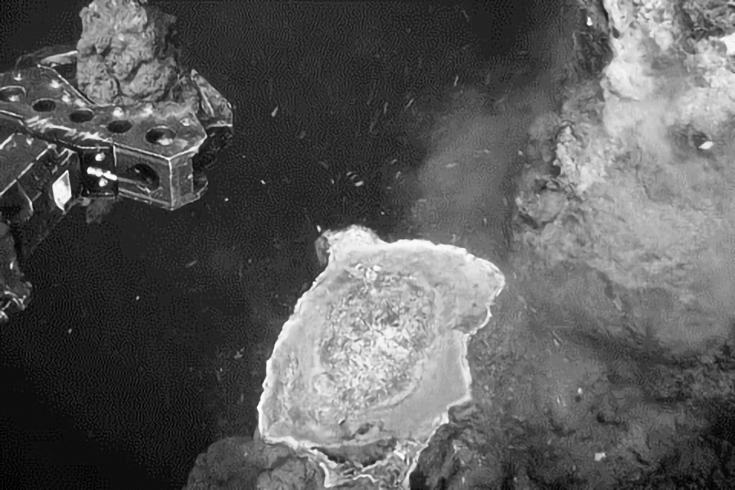

Рис. 2. Рудоносные столбы ГПС на океаническом дне (сайт Nautilus Minerals Inc. Instagram.com)



Российские исследования ГПС осевой зоны Срединно-Атлантического хребта (САХ) проводятся AO “ПМГРЭ” и “ВНИИОкеангеология” с 1986 г. В ходе этих работ в пределах САХ были открыты перспективные объекты ГПС, содержащие руды богатые медью, цинком, золотом, серебром и другими полезными элементами. В октябре 2012 г. был заключен контракт на разведку полиметаллических сульфидов между Минприроды России и МОМД. Российский разведочный район ГПС в осевой зоне САХ общей площадью 10 000 км2 (100 блоков размером 10×10 км сгруппированы в 7 кластеров от «А» до «G») расположен в северной приэкваториальной части хребта в интервале от 12°48' до 20°54' с.ш.

Геологоразведочные работы первого 6-летнего этапа исследований (2012-2018 гг.) были ориентированы на выполнение задач, сформулированных в контракте: площадная батиметрическая съемка, профильная сонарная съемка в комбинации с измерением естественного электрического поля, телепрофилирование, гидрофизическое зондирование, донный пробоотбор, инженерно-геологические и экологические исследования. В результате работ первого этапа должны быть выявлены первоочередные перспективные районы для проведения более детальных разведочных работ, для чего требуется комплексное геолого-геофизическое, экологическое и инженерно-геологическое изучение всех блоков разведочного района с использованием указанных в контракте методов. По состоянию на 2019 г. поисковые работы завершены в 82 блоках.

Второй этап геологоразведочных работ, связанный с более детальными исследованиями, начинается с 2019 г. Не позднее середины 2020 г. предстоит подготовить обоснованный отказ от 50 (менее перспективных) блоков из 100, входящих в разведочный район. Не позднее середины 2022 г. предстоит отказ еще от 25 блоков из отобранных 50. Окончательное заключение о перспективности оставшихся 25 блоков следует подготовить не позднее середины 2027 г.

По состоянию на 2016 г. в пределах Российского разведочного района ГПС открыто 12 гидротермальных рудных объектов с прогнозными ресурсами рудной массы категорий Р2 + Р3 101.7 млн т [18]. Более точный прогноз возможен на более поздних стадиях исследований при использовании инновационных геофизических методов и контрольного бурения перспективных рудных залежей на глубину 15-50 м от поверхности дна.

Для успешного осуществления второго и третьего этапов геологоразведочных работ на ГПС необходимы модернизация существующего технико-технологического обеспечения этих работ и расширение его состава за счет новых подводно-технических средств разведки, таких как многофункциональные роботизированные телеуправляемые подводные аппараты (ТПА) и погружные буровые установки. Определенный задел в области создания таких средств в нашей стране имеется. Речь идет, прежде всего, о ТПА РТ-6000, разработанном АО “Южморгеология”, и донной буровой установке ТК-15. Отдельно следует упомянуть подводный гидроакустический комплекс МАК-1М с электроразведочной косой для измерения потенциала естественного поля, позволяющий выявлять перспективные рудные зоны. Данный комплекс является инновационной российской разработкой (совместная разработка АО “Южморгеология” и АО “ПМГРЭ”). Указанные направления технического обеспечения разведочных работ, несомненно, открывают новые возможности для инженерно-геологических исследований с целью детализации строения рельефа дна и изучения свойств руд, вмещающих пород и донных осадков.

Инженерно-геологическое изучение ГПС в лаборатории началось в 1990-х годах по отдельным образцам, отобранным специалистами АО “ПМГРЭ” из рудопроявлений Срединно-Атлантического хребта и Восточно-Тихоокеанского поднятия. По результатам этих исследований Я.В. Неизвестновым и С.А. Козловым составлены “Методические рекомендации по определению физико-механических свойств глубоководных полиметаллических сульфидов (ГПС) Мирового океана” [27].

С 2005 г. в осевой зоне САX в составе поисковых геологоразведочных работ на ГПС ведутся попутные инженерно-геологические исследования. На борту НИС “Профессор Логачев” (2005, 2007 г.) А.В. Кондратенко в экспедиционных условиях и сотрудниками лаборатории в стационарных условиях выполнен большой комплекс исследований физико-механических свойств гидротермальных образований (сульфидные руды, корки), вмещающих магматических пород (перидотиты, габбро, базальты) и донных осадков.

В рамках 15-летнего контракта Минприроды России с МОМД (2012-2027 гг.), “ВНИИОкеангеология” совместно с АО “ПМГРЭ” в 2012 г. приступили к выполнению систематических инженерно-геологических исследований на площади Российского разведочного района ГПС.

В соответствии с планом работ по разведке сульфидных руд на первом этапе разведочной деятельности инженерно-геологическая оценка выявленных рудопроявлений и рудных полей базировалась на комплексном подходе, который включает инженерно-геологическое районирование рудных объектов с прогнозом развития опасных геологических (гравитационных) процессов, оценку сейсмической (в пределах разведочного района) и микросейсмической (в пределах разведочных кластеров) активности, изучение физико-механических свойств сульфидных руд, вмещающих пород и донных осадков. К настоящему моменту эти работы позволили дать комплексную оценку инженерно-геологических условий разведки и разработки рудных объектов, выявленных в процессе геологоразведочных работ в северной части разведочного района (рудные поля “Пюи де Фолль”, “Зенит-Виктория”, “Юбилейное”, “Петербургское”, “Холмистое”, “Победа-1”, “Победа-2”, “Краснов” и рудопроявление “Сюрприз”).

Результаты изучения физико-механических свойств донных образований, оценки сейсмической и микросейсмической активности разведочного района, инженерно-геологического районирования рудных объектов свидетельствуют о высокой степени неоднородности инженерно-геологических условий как в пределах изученных рудных полей, так и относительно их друг друга [41, 42]. В северной части Российского разведочного района инженерно-геологические условия разведки (разработки) на 50% рудных объектов характеризуются как сложные (рудные поля “Победа-1”, “Победа-2”, “Зенит-Виктория” и “Петербургское”). В инженерно-геологических условиях средней сложности локализованы рудные поля “Юбилейное”, “Холмистое” и “Краснов”. В простых инженерно-геологических условиях залегает только рудное поле “Пюи де Фолль”.

На втором этапе разведочной деятельности характер инженерно-геологических исследований будет определяться планом дальнейших разведочных работ, связанных с разбраковкой разведочных блоков и выделением наиболее перспективных разведочных площадей, на которых будут выполняться детальные геологоразведочные и инженерно-геологические работы. Актуальность инженерно-геологических исследований на данном этапе определяется задачами создания добычной техники. Разработка ходовой части таких машин и разрушающего инструмента невозможна без оценки инженерно-геологических условий рудных объектов, включая такие моменты, как строение морского дна и физико-механические свойства руд, вмещающих пород и донных осадков (рис. 3).

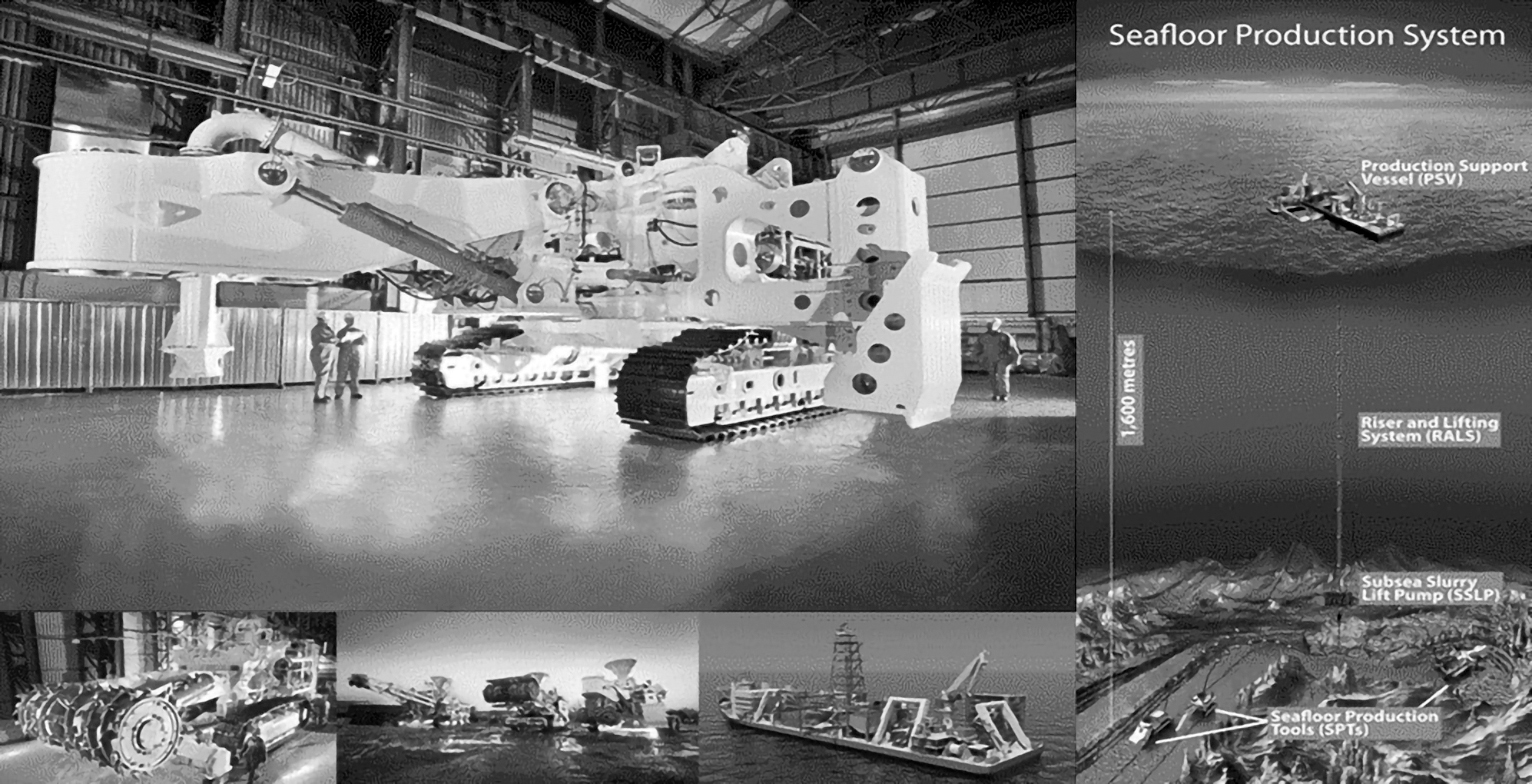

Рис. 3. Основные машины добычного комплекса, судовое обеспечение и технологическая схема освоения подводного месторождения ГПС, разработанные для компании Nautilus Minerals (сайт Nautilus Minerals Inc. Instagram.com).



Кобальтоносные железомарганцевые корки

Еще одним объектом работ лаборатории являются кобальтоносные железомарганцевые корки, разведка которых в Мировом океане регулируется для российской стороны контрактом Минприроды России с МОМД от 10.03.2015 г.

Кобальтоносные железомарганцевые корки представляют собой комплексную руду, содержащую Co, Ni, Cu, Mn и редкоземельные элементы. Корки в виде сплошных покровов мощностью до 24 см покрывают склоны подводных гор и поднятий (рис. 4). Рудные поля КМК распространены во всех океанах, но наиболее значительные из них сосредоточены в западном секторе Тихого океана. Общие ресурсы КМК в Мировом океане составляют около 10 млрд т [28].

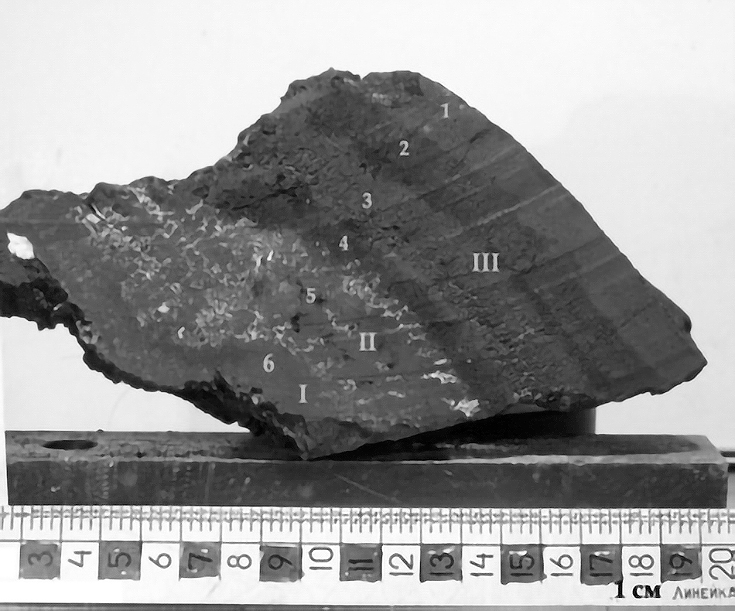

Рис. 4. Образец слоистой гидрогенной корки (гайот Бутакова, Тихий океан) [1].



Российский разведочный район КМК расположен в пределах Магеллановых гор (северо-западная часть Тихого океана) на четырех гайотах (Альба, Вулканолог, Говорова, Коцебу) и включает 150 блоков площадью 20 км2 каждый. Прогнозные ресурсы КМК в разведочном районе составляют порядка 280 млн т. Ожидается, что к концу контрактного срока в контурах 50 блоков, которые составят разведочный район, будут разведаны запасы КМК категорий С1 и С2 общим объемом не менее 45 млн т [28].

Первые инженерно-геологические исследования КМК в лаборатории были выполнены в течение 1992-1994 гг. на гайотах Магеллановых гор Тихого океана. Изучались физико-механические свойства КМК и пород субстратов, отобранных в рейсах НИС “Геолог Петр Антропов” и НИС “Морской геолог” [19]. Была подготовлена горно-геологическая модель одной из рудных залежей КМК [14] и выпущены соответствующие методические рекомендации [24]. Был выявлен очень важный фактор, связанный с добычей КМК: оказалось, что второй (средний) слой КМК, как правило, имеет прочность в 2-7 раз меньшую относительно двух других. Это может спровоцировать отрыв корок во время добычи не по контакту с субстратом, а гораздо выше – на глубине 2-4 см, вызывая значительные (до 50%) потери полезного ископаемого [19].

Начиная с 2002 г. и по настоящее время, сотрудники лаборатории совместно с АО “Южморгеология” принимают активное участие в лабораторном изучении физико-механических свойств КМК и пород субстрата (А.В. Кондратенко – ответственный исполнитель, С.А. Козлов, О.В. Боровик, Т.Н. Францева, Д.Л. Келль, М.С. Степанова, Е.М. Кондратюк). За прошедшие годы исследовались образцы, отобранные на 18 гайотах в северо-западной части Тихого океана (рудный район Магеллановых гор). С 2015 г. геологоразведочные работы на КМК сосредоточены в пределах Российского разведочного района КМК.

В процессе лабораторных исследований выполняются стандартизированные определения основных показателей физико-механических свойств КМК и пород субстрата (влажность, плотность пород, плотность минеральной части КМК, предел прочности на одноосное сжатие, модули упругости и остаточной деформации), необходимые для инженерно-геологической характеристики изученных рудных залежей. В результате изучения физико-механических свойств выявлена высокая степень неоднородности разреза КМК и пород субстрата, что определяется слоистостью корок и многообразием пород субстрата. Кроме того, по отношению прочности пород субстрата к прочности различных слоев КМК выделено три основных типа контактов: I – КМК – базальт; II – КМК – (известняк, брекчия, туфобрекчия и конгломерат); III – КМК – (туф, туффит). Типизация контактов КМК и пород субстрата по их прочности – основа специального инженерно-геологического районирования залежей КМК по условиям их отработки.

В 2005-2009 гг. лаборатория совместно с Петербургским государственным университетом путей сообщений (В.А. Алпысова) провела экспериментальные комплексные лабораторные исследования по изучению КМК, пород субстрата и контактов между слоями (в том числе по отделению КМК от пород субстрата) методами ультразвукового просвечивания, магнитоакустическим, одноосного сжатия и скола ударной нагрузкой.

Расширение круга привлеченных методов исследований позволило оценить возможность использования косвенных методов определения прочностных показателей для корректировки методики прямых измерений, применительно к поставленной задаче – отделения КМК от субстрата. Представляется, что ультразвуковые испытания могут рассматриваться как составная часть комплекса исследовательских работ по данной проблеме. Анализ результатов испытания массива (КМК+субстрат) методом одноосного сжатия показал, что его прочность зависит от прочности отдельных слоев, развития в них трещиноватости и кавернозности, их взаиморасположения и ориентации относительно приложения нагрузки. Прочность пород субстрата определяется типом субстрата и степенью его трещиноватости.

Следует отметить, что дальнейшее развитие инженерно-геологических исследований в Мировом океане связано с вводом в эксплуатацию новых специализированных судов и разработкой современных технических средств. Сегодня океанский научно-исследовательский флот Минприроды России насчитывает 4 специализированных судна водоизмещением 5200 т каждое, спроектированных по техническим требованиям начала 1970-х годов.

Новые специализированные суда, проектируемые в ФГУП “Крыловский государственный научный центр” для геологоразведочных работ в Мировом океане, будут оборудованы современными лабораторными комплексами инженерно-геологического назначения. В рамках этого проекта рассматривается конструирование двух типов судов — разведочного и добычного. Одной из задач этого проекта было разработать универсальные суда, которые могли бы выполнять самые различные морские работы, в том числе инженерно-геологические. Предполагается, что такие суда смогут полностью обеспечить выполнение комплексных глубоководных исследований в рамках российских контрактов с МОМД. В их концепции учтены все современные требования безопасности, предъявляемые к работам, проводимым в открытом море. Они обладают системой динамического позиционирования, улучшенными показателями по экономичности, высокой автономностью, позволяющей достаточно долго работать на полигоне, предусмотрена возможность установки различного геологоразведочного и добычного оборудования.

Опыт разнообразных инженерно-геологических работ, накопленный в лаборатории за многие годы, позволяет постоянно привлекать ее сотрудников к различным научно-производственным проектам как на шельфе, так и в глубоководных районах Мирового океана. Отметим лишь некоторые из них. В 1991 г. А.В. Кондратенко и С.А. Козловым были проведены инженерно-геологические исследования в Норвежском море на борту НИС “Академик Мстислав Келдыш”. Изучались инженерно-геологические условия в районе затонувшей АПЛ “Комсомолец” с целью оценки возможности ее подъема [21].

В 1992-1994 г. г. по договору с институтом “Гипроспецгаз” проводились инженерно-геологические исследования под ТЭО обустройства Штокмановского газоконденсатного месторождения в Баренцевом море (варианты примыкания трассы газопровода к Кольско-Канинскому побережью). В 1998-1999 гг. сотрудники лаборатории Н.А. Куринный, С.А. Козлов и др. по заданию ДАОО “Гипроспецгаз” совместно с сотрудниками “ВСЕГЕИ” и ГОСНИНГИ (МО РФ) выполнили морские инженерно-геологические изыскания на стадии ТЭО по трассе Северо-Европейского газопровода (российская часть трассы по дну Балтийского моря). Эти работы стали основой для разработки проекта строительства подводной системы трубопроводов, соединяющих Россию и Европу.

В 2000 г. А.В. Кондратенко на борту ГС “Гидролог” в составе экспедиции ГНПП “Севморгео” участвовал в инженерно-геологических исследованиях на месте гибели АПЛ “Курск” (Баренцево море). В 2000-2001 гг. НИС “Профессор Штокман” совместно с ОАО “Ленморниипроект” и ФГБУ “ВСЕГЕИ”, сотрудниками лаборатории Н.А. Куринным, С.А. Козловым и др. по заданию ОАО “Гипросвязь” были выполнены инженерно-геологические изыскания по проектируемой трассе волоконно-оптической линии связи (ВОЛС) Санкт-Петербург-Калининград в Балтийском море.

В заключение следует отметить, что деятельность лаборатории инженерной геологии дна Мирового океана неразрывно связана с именем доктора геолого-минералогических наук Ярослава Владимировича Неизвестнова, основателя и долгие годы руководителя лаборатории (рис. 5).



Рис. 5. Я.В. Неизвестнов (1930-2014 гг.)



Я.В. Неизвестнов внес определяющий вклад в развитие инженерно-геологических, гидрогеологических и геокриологических исследований на шельфах, островах и прилегающей суше арктических морей России и дна глубоководных районов Мирового океана, перспективных на твердые полезные ископаемые. Его научные работы (более 200 публикаций) базируются на обширных фактических данных, полученных в течение продолжительной научной и производственной деятельности (с 1953 г.), отличаются глубокой проработкой фактического материала, являются фундаментальным вкладом в развитие инженерной геологии морского дна, морского грунтоведения, гидрогеологии, геокриологии, геоэкологии.

В последние годы своей жизни Я.В. Неизвестнов уделял большое внимание системным исследованиям, направленным на изучение закономерностей энерго-массопереноса в геосферах Земли с целью совершенствования прогноза развития опасных эндогенных геологических процессов на дне океана с использованием методов сравнительной планетологии [33, 37].

В 2014 г. Я.В. Неизвестнов ушел из жизни, передав в 2013 г. руководство лабораторией своему ученику и последователю А.В. Кондратенко. В лаборатории удачно сочетается опыт старшего поколения с инициативой молодых специалистов, в работе постоянно участвуют студенты старших курсов Санкт-Петербургских вузов (рис. 6).



Рис. 6. Сотрудники лаборатории инженерной геологии дна Мирового океана (2008 г.):

Нижний ряд слева направо: Кошелева В.А., Неизвестнов Я.В., Кондратенко А.В.

Верхний ряд слева направо: Куринный Н. А., Колчина Н. Л., Боровик О.В., Францева Т.Н., Булдаков С.В.



В настоящее время лаборатория инженерной геологии дна Мирового океана ФГБУ “ВНИИОкеангеология”, используя накопленный опыт, отечественные и зарубежные научные достижения, богатую фактографическую базу, продолжает развивать основные свои традиционные направления:

  • научно-методическое обеспечение инженерно-геологических исследований на объектах твердых полезных ископаемых в Мировом океане;
  • разработка рекомендаций по аппаратурно-техническому обеспечению при изучении инженерно-геологических условий разведки и добычи ЖМК, КМК и ГПС;
  • опытно-методические исследования физико-механических свойств донных образований Мирового океана in situ и в судовых лабораториях;
  • комплексное изучение инженерно-геологических условий разведки и разработки глубоководных месторождений твердых полезных ископаемых, включая железомарганцевые конкреции, кобальтоносные корки и глубоководные полиметаллические сульфиды в пределах Российских разведочных районов в Тихом и Атлантическом океанах;
  • инженерно-геологические исследования в рамках государственного мониторинга состояния недр прибрежно-шельфовых зон Российской Федерации;
  • оказание экспертных, консультационных и информационных услуг по основным направлениям деятельности лаборатории.

Примечание:

1 Совместная организация “Интерокеанметалл” в составе Болгарии, Кубы, Польши, России, Чехии и Словакии.
