Mathematical model of a digital AC servo drive with different discritization periods in regulators taking into account

Cover Page

Cite item

Abstract

The article deals with a digital AC servo drive, the structural construction of which differs from traditional slave control systems. The block diagram of the electric drive is given in the transition to discrete transfer functions. The transfer functions of digital controllers are determined taking into account the proposed algorithm for their operation. A computational model for the program "Matlab Simulink" is presented, which allows to plot the transient process for the control action in the developed digital AC servo drive when implementing controllers on programmable logic, taking into account different sampling periods. The transfer functions of an asynchronous electric motor together with a power converter and a zero-order extrapolator are obtained. A discrete transfer function of a closed-loop servo drive is found, taking into account different sampling periods in controllers. Field experiments were carried out in an experimental setup based on a SK36-1202 turntable equipped with a 1FK70605AF71 synchronous motor with a Simovert Masterdrives Motion Control frequency converter. The results of computer simulation are compared with natural experiments.

Full Text

Необходимым направлением разработки быстродействующих следящих электроприводов с асинхронными исполнительными двигателями является поиск новых способов их структурного построения. При этом необходимо помнить, что техническая реализация всех современных электроприводов осуществляется на базе специализированных цифровых микроконтроллеров. Поэтому актуальной является разработка математических моделей новых следящих электроприводов, учитывающих цифровой характер передачи управляющих воздействий.

Цель данной статьи заключается в создании математической модели цифрового следящего электропривода переменного тока с учетом разных периодов дискретизации в регуляторах.

Структурная схема быстродействующего следящего электропривода переменного тока приведена на рис. 1 [1–3]. Данный принцип построения следящего электропривода применим как с асинхронным, так и с синхронным исполнительным двигателем.

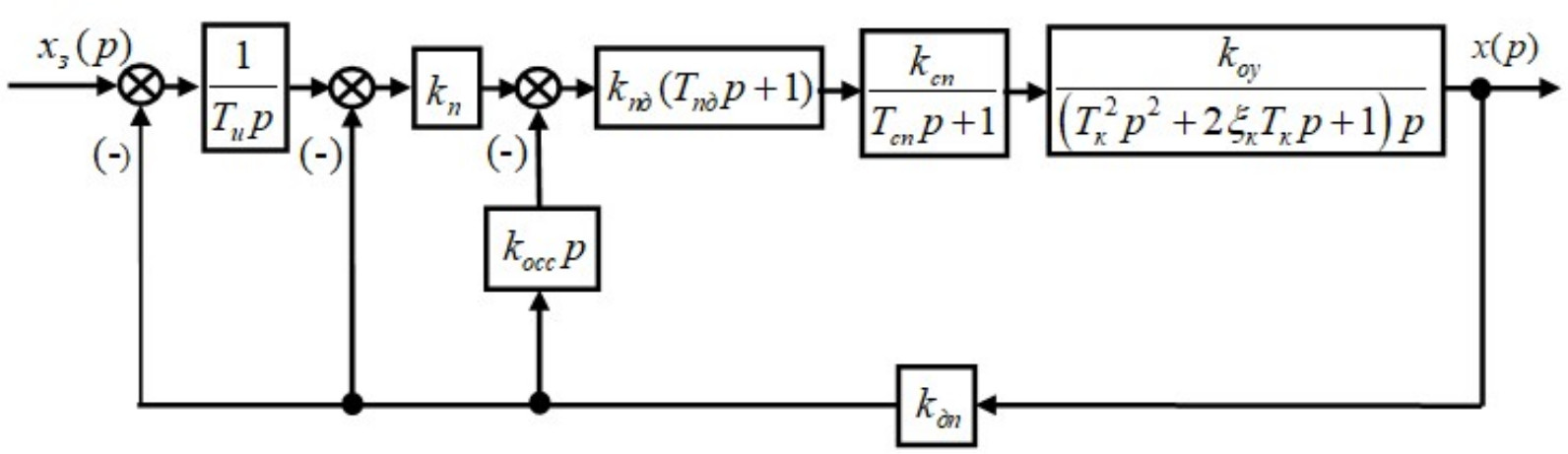

Рис. 1. Структурная схема быстродействующего следящего электропривода переменного тока



Передаточная функция объекта управления представлена интегрально-колебательным звеном

Wоу(p)=kоуTк2p2+2ξкTкp+1p, (1)

где kоу – коэффициент передачи объекта; Tk – постоянная времени колебательной составляющей; ξk – коэффициент демпфирования; p – комплексная переменная. Тут необходимо отметить, что передаточная функция соответствует синхронной машине, работающей в режиме бесколлекторного двигателя постоянного тока (или вентильного двигателя), и асинхронному двигателю при скалярном частотном управлении.

Wспp=kспTспp+1, (2)

где kсп – коэффициент передачи преобразователя частоты; Tсп – постоянная времени преобразователя частоты.

Датчик положения представлен безынерционным звеном kдп.

Следящий электропривод имеет контур скорости и два контура положения. Для организации обратной связи по скорости выходной сигнал датчика положения дифференцируется с помощью звена с передаточной функцией

Wocc(p)=koccp, (3)

где kocc – коэффициент передачи преобразователя частоты.

В контуре скорости применен пропорционально-дифференциальный регулятор

Wпдp=kпдТпдp+1, (4)

где kпд – коэффициент передачи ПД-регулятора; Tпд – постоянная времени ПД-регулятора.

Во внутреннем контуре положения используется пропорциональный регулятор с коэффициентом передачи kсп. Во внешнем контуре положения применен интегральный регулятор с передаточной функцией

Wи(p)=1Tиp, (5)

где Tи – постоянная времени регулятора.

Структурное построение на рис. 1 соответствует следящему электроприводу с синхронным исполнительным двигателем [1]. Также все регуляторы (за исключением регуляторов тока) данного электропривода совпадают с регуляторами оригинального асинхронного следящего электропривода с векторным управлением [4, 5]. Отсюда следует, что можно воспользоваться разработанными методиками синтеза регуляторов [1, 2, 6]. Отличительная особенность данной методики синтеза рассматриваемого следящего электропривода заключается в том, что она позволяет выбрать параметры регуляторов такими, чтобы их можно было реализовать средствами цифровой техники, например цифрового интегрального регулятора [12]. Для скалярного управления асинхронным двигателем можно использовать модулятор [7]. Для синхронного двигателя с постоянными магнитами на роторе можно использовать устройство, формирующее трапецеидальное напряжение в функции угла поворота ротора [8].

Структурная схема следящего электропривода переменного тока при переходе к дискретным передаточным функциям приведена на рис. 2, где W0z – дискретная передаточная функция непрерывной части с учетом экстраполятора нулевого порядка. В непрерывную часть входят силовой преобразователь, электродвигатель и исполнительный механизм. Силовой преобразователь выполняет одновременно функцию экстраполятора, запоминает цифровой код Nпд с выхода пропорционально-дифференциального регулятора на период Т.

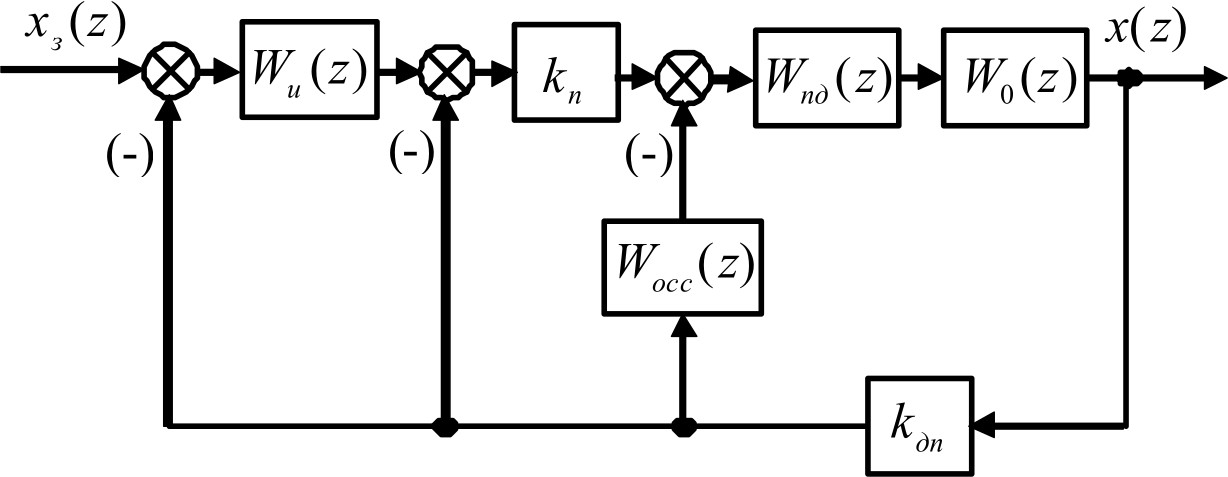

Рис. 2. Структурная схема разрабатываемого цифрового следящего электропривода переменного тока при переходе к дискретным передаточным функциям



Дискретная передаточная функция непрерывной части с учетом экстраполятора нулевого порядка [9]

W0(z)=xzNпдz=kспkоуz1zZ1p2Tк2p2+2ξкTкp+1, (6)

где z=epT – комплексная переменная; Т – период дискретизации по времени, причем Т=Tсп.

Так как непрерывная часть представляет собой интегрально-колебательное звено, то дискретная передаточная функция (6) будет иметь следующий вид [10]:

W0(z)=xzNпдz=kспkоуaz2+bz+cz1z22zdcosβT+d2, (7)

где a=T2ξкTк1dcosβT12ξк2βdsinβT; d=eξкTTк; β=1ξк2Tк; b=2ξкТк1d2+12ξк2βdsinβTTdcosβT; c=Td2+2ξкТкd2dcosβT12ξк2βdsinβT.

Если предположить, что период дискретизации при вычислении производной в пропорционально-дифференциальном регуляторе в m1 раз больше Т, то дискретная передаточная функция пропорционально-дифференциального регулятора будет иметь следующий вид:

Wпд(z)=kпдTпд+m1Tzm1kпдTпдm1Tzm1. (8)

Увеличение периода дискретизации необходимо для уменьшения коэффициента при первой разности.

Передаточная функция регулятора второго контура представляет собой пропорциональное звено с коэффициентом передачи

Wnz=kn. (9)

Дискретная передаточная функция интегрального регулятора:

Wиz=TzTиz1. (10)

Дискретная передаточная функция звена обратной связи:

Wоссz=kоссzm21m2Tzm2. (11)

Следовательно, с учетом вышеприведенных формул (7), (8), (11) дискретная передаточная функции внутреннего контура будет равна

W1(z)=x(z)Nпд(z)=Wпд(z)W0(z)1+Wпд(z)W0(z)Wосс(z)kдп==B01zm1+m2+2+B11zm1+m2+1+B21zm1+m2+B31zm2+2+B41zm2+1+B51zm2zm1+m2+3+A11zm1+m2+2+A21zm1+m2+1+A31zm1+m2+A41zm1+2+A51zm1+1++A61zm1+A71zm2+2+A81zm2+1+A91zm2+A101z2+A111z+A121, (12)

где B01=kпдkспkоуaTпд+m1Tm1T; B11=kпдkспkоуbTпд+m1Tm1T; B21=kпдkспkоуcTпд+m1Tm1T; B31=kпдkспkоуaTпдm1T; B41=kпдkспkоуbTпдm1T; B51=kпдkспkоуcTпдm1T; A11=k1aTпд+m1Tm1m2T22dcosβT1; A21=k1bTпд+m1Tm1m2T2+2dcosβT+d2; A31=k1cTпд+m1Tm1m2T2d2; A41=k1aTпд+m1Tm1m2T2; A51=k1bTпд+m1Tm1m2T2; A61=k1cTпд+m1Tm1m2T2; A71=k1aTпдm1m2T2; A81=k1bTпдm1m2T2; A91=k1cTпдm1m2T2; A101=k1aTпдm1m2T2; A111=k1bTпдm1m2T2; A121=k1cTпдm1m2T2.

Тогда дискретная передаточная функция второго контура будет иметь вид

W2(z)=x(z)Nп(z)=kпW1(z)1+kпW1(z)kдп==B02zm1+m2+2+B12zm1+m2+1+B22zm1+m2+B32zm2+2+B42zm2+1+B52zm2zm1+m2+3+A12zm1+m2+2+A22zm1+m2+1+A32zm1+m2+A42zm1+2+A52zm1+1++A62zm1+A72zm2+2+A82zm2+1+A92zm2+A102z2+A112z+A122, (13)

где B02=kпB01; B12=kпB11; B22=kпB21; B32=kпB31; B42=kпB41; B52=kпB51; A12=A11+kпkдпB01; A22=A21+kпkдпB11; A32=A31+kпkдпB21; A42=A41; A52=A51; A62=A61; A72=A71+kпkдпB31; A82=A81+kпkдпB41; A92=A91+kпkдпB51; A102=A101; A112=A111; A122=A121.

Дискретная передаточная функция всего замкнутого следящего электропривода с учетом разных периодов дискретизации отдельных составляющих закона регулирования будет иметь вид

WЗm1m2(z)=x(z)xзz=Wи(z)W2(z)1+Wи(z)W2(z)kдп==B03zm1+m2+3+B13zm1+m2+2+B23zm1+m2+1+B33zm2+3+B43zm2+2+B53zm2+1zm1+m2+4+A13zm1+m2+3+A23zm1+m2+2+A33zm1+m2+1+A43zm1+3+A53zm1+m2+A63zm1+2++A73zm1+1+A83zm2+3+A93zm1+A103zm2+2+A113zm2+1+A123z3+A133zm2+A143z2++A153z+A163, (14)

где B03=TB02Tи; B13=TB12Tи; B23=TB22Tи; B33=TB32Tи; B43=TB42Tи; B53=TB52TиA13=A121+kдпTB02Tи; A23=A22A12+kдпTB12Tи; A33=A32A22+kдпTB22Tи; A43=A42; A53=-A32; A63=A52A42; A73=A62A52; A83=A72+kдпTB32Tи; A93=A62; A103=A82A72+kдпTB42Tи; A113=A92+kдпTB52Tи; A123=A102; A133=-A92; A143=A112A102; A153=A122A112; A163=A122.

По передаточной функции (14) можно сказать, что разработанный цифровой следящий электропривод переменного тока имеет характеристический полином, порядок которого зависит от величин m1 и m2.

Для оценки адекватности полученных формул (12)–(14) зададимся конкретными значениями m1=4 и m2=2. Тогда дискретную передаточную функцию замкнутого электропривода переменного тока (14) можно записать следующим образом:

WЗ42(z)=B04z9+B14z8+B24z7+B44z5+B54z4+B64z3z10+A14z9+A24z8+A34z7+A44z6+A54z5+A64z4+A74z3+A84z2+A94z+A104, (15)

где B04=B03; B14=B13; B24=B23B44=B33; B54=B43; B64=B53; A14=A13; A24=A23; A34=A33+A43; A44=A53+A63; A54=A73+A83; A64=A93+A103; A74=A113+A123; A84=A113+A143; A94=A153; A104=A163.

В соответствии с разработанной методикой синтеза [1] и вышеприведенным алгоритмом можно рассчитать параметры регуляторов следящего электропривода поворотного стола модели СК36-1202, оснащенного синхронным двигателем 1FK70605AF71. В этом случае объект управления (электродвигатель с исполнительным механизмом) характеризуется следующими параметрами: kоу=1540 дискрет/Вс; Tk=0,0099 c; ξk=0,4829 [1]. Предположим, что силовой преобразователь имеет коэффициент передачи kсп=0,0067 В/дискрет и датчик положения – kдп=1 [1, 13]. Тогда необходимые настройки регуляторов рассматриваемого электропривода при периоде дискретизации T=Tсп=0,000395 с будут следующими: Tи=0,01264 c; kп=4; kпд=2; Tпд=0,1011 c; kосс=0,01264 с. Выбор величины такого периода дискретизации не случаен, так как в этом случае TTи=0,03125=132 и реализация на программируемой логике необходимой постоянной времени интегрального регулятора обеспечивается сдвигом вправо на 4 двоичных разряда относительно разрядов сигнала.

С учетом данных параметров регуляторов рассчитаем коэффициенты дискретной передаточной функции:

WЗ42z=1,739914105z9+6,892572105z8+1,706711105z71,713141105z56,786512105z41,680449105z3z103,9578358601z9+5,8917859841z83,8955416463z7++0,9528724215z6+3,8797465103z56,0006699103z4++0,0103457176z3+9,1826332103z26,5357616103z2,1509741103. (16)

Расчетная модель для программы Matlab Simulink, построенная по формуле (16), позволяет построить график переходного процесса по управляющему воздействию в разработанном цифровом следящем электроприводе переменного тока при реализации регуляторов на программируемой логике с учетом разных периодов дискретизации (рис. 3). По графику определено время переходного процесса (время входа в двухпроцентную зону отклонений от установившегося значения), которое составило tпп=0,0387 c.

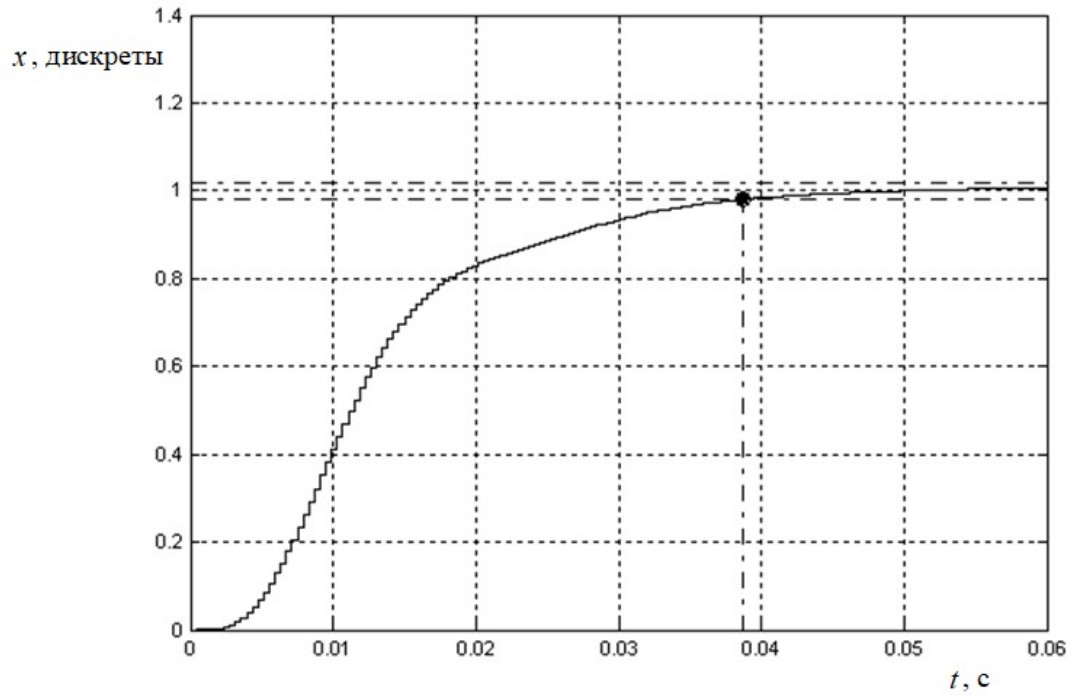

Рис. 3. График переходного процесса, построенный по дискретной передаточной функции (16)



Сравним величину времени переходного процесса, полученную по передаточной функции (16), с результатами моделирования в программной среде Matlab Simulink совокупности цифровых регуляторов, непрерывной части (силового преобразователя, двигателя и исполнительного механизма), экстраполятора и датчика положения с соответствующими связями. Расчетная модель такого представления рассматриваемого следящего электропривода, переменного тока приведена на рис. 4.

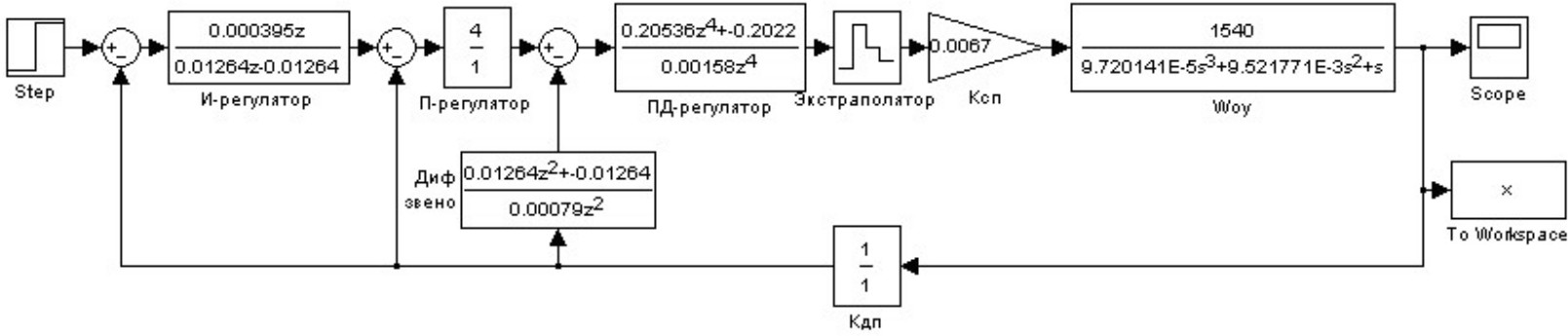

Рис. 4. Расчетная модель разработанного следящего электропривода в виде совокупности дискретных передаточных функций регуляторов и непрерывной части с экстраполятором с учетом разных периодов дискретизации



На расчетной модели дискретная передаточная функция цифрового интегрального регулятора (10) имеет следующие численные значения:

Wи(z)=TzTиz1=0,000395z0,01264z0,01264.

ПД-регулятор представлен передаточной функцией (8)

Wпд(z)=kпдTпд+m1Tzm1kпдTпдm1Tzm1=0,20536z40,20220,00158z4.

Дифференциальное звено в цепи обратной связи внутреннего контура имеет дискретную передаточную функцию (11)

Wоссz=kоссzm21m2Tzm2=0,01264z20,012640,00079z2.

Передаточная функция совокупности электродвигателя и исполнительного механизма, входящая в непрерывную часть электропривода, равна (1)

Wоу(p)=kоуTk2+2ξkTkp+1p=15409,720141105p3+9,521771103p2+p.

Силовой преобразователь представлен безынерционным звеном с коэффициентом передачи kсп=0,0067 и экстраполятором нулевого порядка.

С помощью данной расчетной модели (рис. 4) построен график переходного процесса по управляющему воздействию в следящем электроприводе переменного тока с синхронным исполнительным электродвигателем (рис. 5). Время переходного процесса составило tпп=0,0403 с. Расхождение с аналогичным результатом, полученным по формуле (16), не превышает 4 %. Значит, можно считать, что математическая модель разработанного цифрового следящего электропривода переменного тока в виде дискретных передаточных функций (12)–(15) с учетом разных периодов дискретизации в регуляторах адекватна реальным процессам, протекающим при работе электропривода.

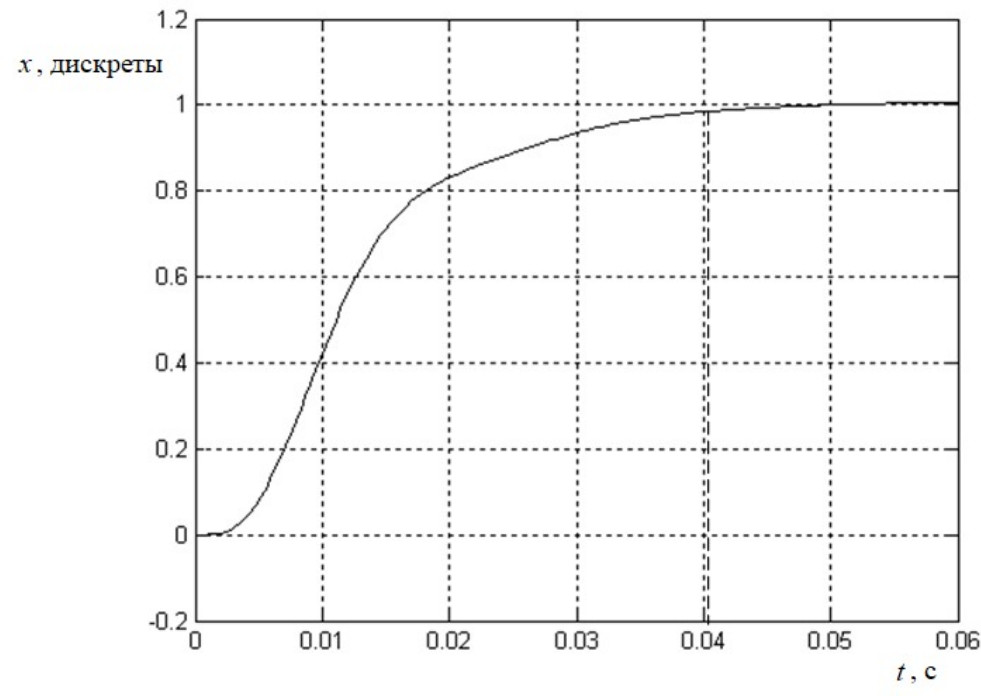

Рис. 5. График переходного процесса, построенный с помощью расчетной модели, представленной на рис. 5



Это подтверждается и моделированием непрерывного прототипа следящего электропривода (рис. 6). График переходного процесса (рис. 7) показывает, что время переходного процесса в непрерывном прототипе равно tпп=0,0391 с, что даже ближе к результату, полученному с помощью передаточной функции (16).

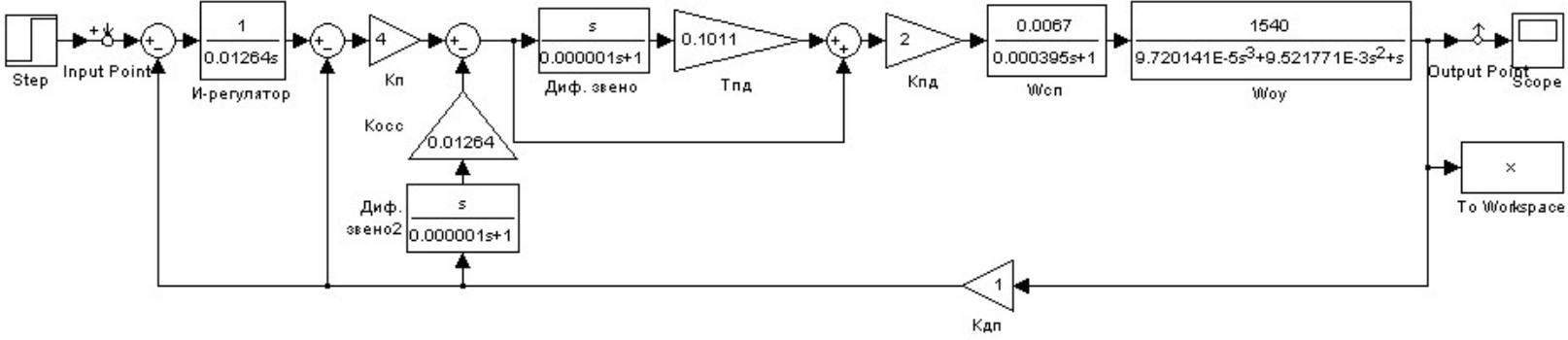

Рис. 6. Расчетная модель непрерывного прототипа следящего электропривода переменного тока

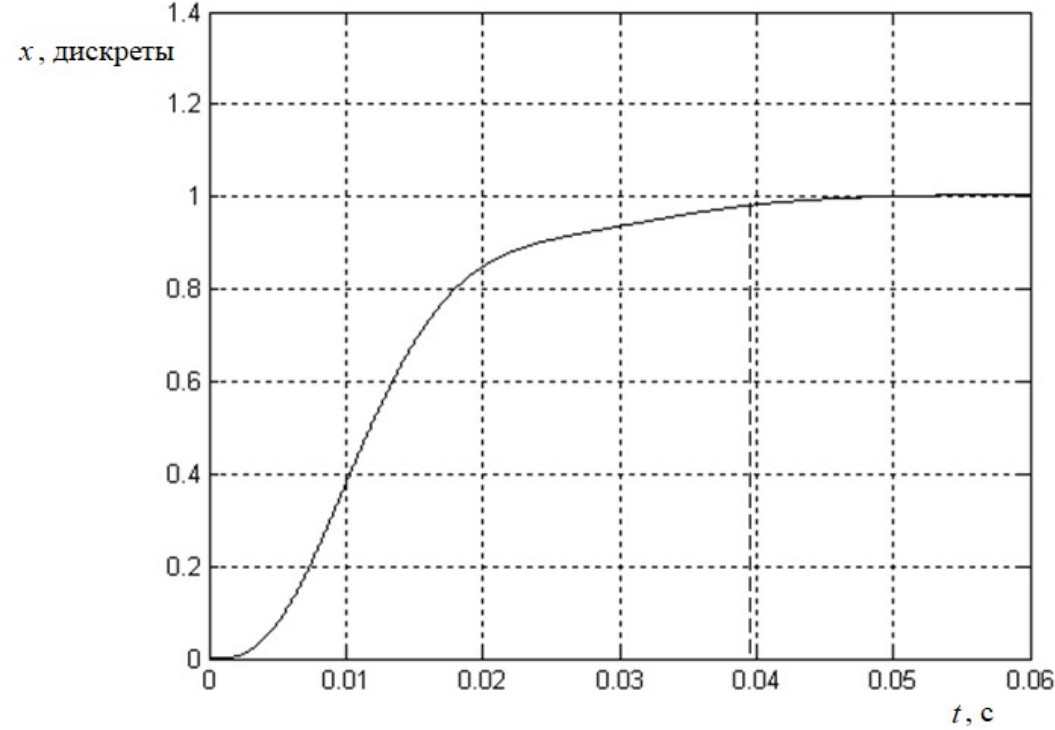

Рис. 7. График переходного процесса, построенный по расчетной модели непрерывного прототипа следящего электропривода переменного тока



Адекватность разработанной математической модели цифрового электропривода подтверждает также тот факт, что при m1=m2=1 дискретная передаточная функция (14) принимает вид, полностью совпадающий с результатом в работах [1, 14, 15]:

WЗ11(z)=x(z)xзz=Wи(z)W2(z)1+Wи(z)W2(z)kдп=B05z5+B15z4+B25z3+B35z2z6+A15z5+A25z4+A35z3+A45z2+A53z+A65,

где B05=B03; B15=B13+B33; B25=B23+B43; B35=B53; A15=A13; A25=A23+A43+A83; A35=A33+A63+A103+A123; A45=A53+A73+A113+A143; A55=A93+A113+A153; A65=A163.

Работоспособность разработанного следящего электропривода переменного тока с разными периодами дискретизации отдельных составляющих закона регулирования проверялась с помощью натурного эксперимента. Экспериментальная установка [1] на базе частотного преобразователя Simovert Masterdrives Motion Control позволяет реализовать следящий электропривод переменного тока с композицией регуляторов, приведенных на рис. 1. Регуляторы и связи между ними формируются с помощью свободных функциональных блоков и BICO-технологии программирования [13].

В свободных функциональных блоках преобразователя частоты Simovert Masterdrives Motion Control можно назначать разные периоды дискретизации, кратные периоду коммутации силовых транзисторов. Период дискретизации каждого свободного функционального блока может быть выбран из ряда: 0,0004 с, 0,0008 с, 0,0016 с, 0,0032 с и так далее. Это позволяет реализовать электропривод переменного тока с разными периодами дискретизации отдельных составляющих закона регулирования, зафиксировать график переходного процесса и сравнить с результатами компьютерного моделирования.

Тут необходимо отметить, что параметры регуляторов, приведенные выше, рассчитывались для этой экспериментальной установки. Отличие лишь в том, что при расчетах период дискретизации взят равным 0,000395, так как проще реализовать пропорционально-дифференциальный регулятор на программируемой логике. Минимальное значение в экспериментальной установке можно сделать только 0,0004 с, так как оно зависит от совокупности используемых свободных функциональных блоков и стандартных регуляторов системы векторного управления.

В связи с этим при проведении эксперимента были приняты m1=2 и m2=1, то есть выработка выходного сигнала пропорционально-дифференциального регулятора осуществлялась с периодом 0,0016 с, а выработка выходного сигнала интегрального регулятора и дифференцирующего звена в цепи обратной связи внутреннего контура – 0,0008 с.

График переходного процесса в следящем электроприводе переменного тока фиксировался с помощью цифрового осциллографа (рис. 8). Время переходного процесса при проведении эксперимента составило 0,061 с.

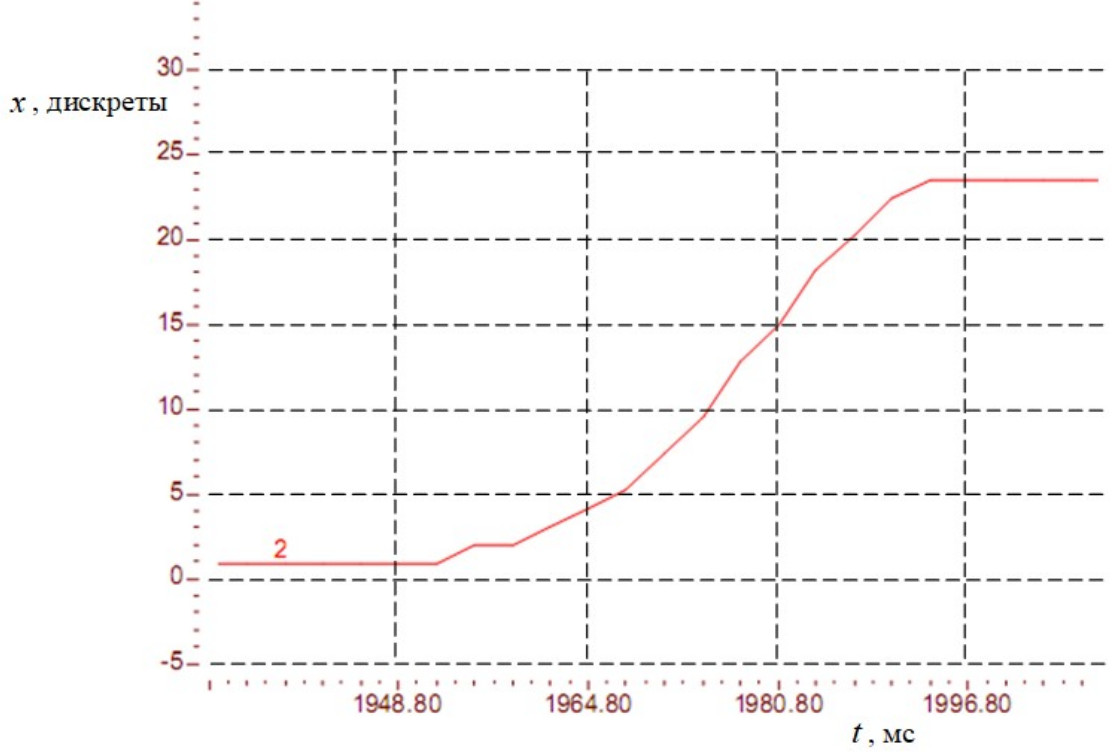

Рис. 8. Экспериментальный график переходного процесса в следящем электроприводе переменного тока



Для того чтобы сравнить результаты эксперимента с результатами компьютерного моделирования, нужно найти дискретную передаточную функцию рассматриваемого электропривода при m1=2 и m2=1. Она в соответствии с формулой (14) примет вид

WЗ21(z)=B05z6+B15z5+B25z4+B35z3+B45z2z7+A15z6+A25z5+A35z4+A45z3+A55z2+A65z+A75, (17)

где B05=B03; B15=B13; B25=B23+B33; B35=B43; B45=B53; A15=A13; A25=A23; A35=A33+A43+A63+A83; A45=A53+A73+A103+A123; A55=A93+A113+A143; A64=A93+A103; A65=A133+A153; A75=A163.

При выбранных параметрах регуляторов передаточная функция примет следующие числовые значения:

WЗ21(z)=2,756748104z6+1,081431103z56,179759106z41,06479103z32,611714104z2z73,8973711398z6+5,8131264082z53,9099363785z4++0,9096795226z3+0,1317794181z20,0305378937z0,0167149727. (18)

При моделировании отработки управляющего воздействия электроприводом по передаточной функции (18) время переходного процесса составило 0,0395 с (рис. 9).

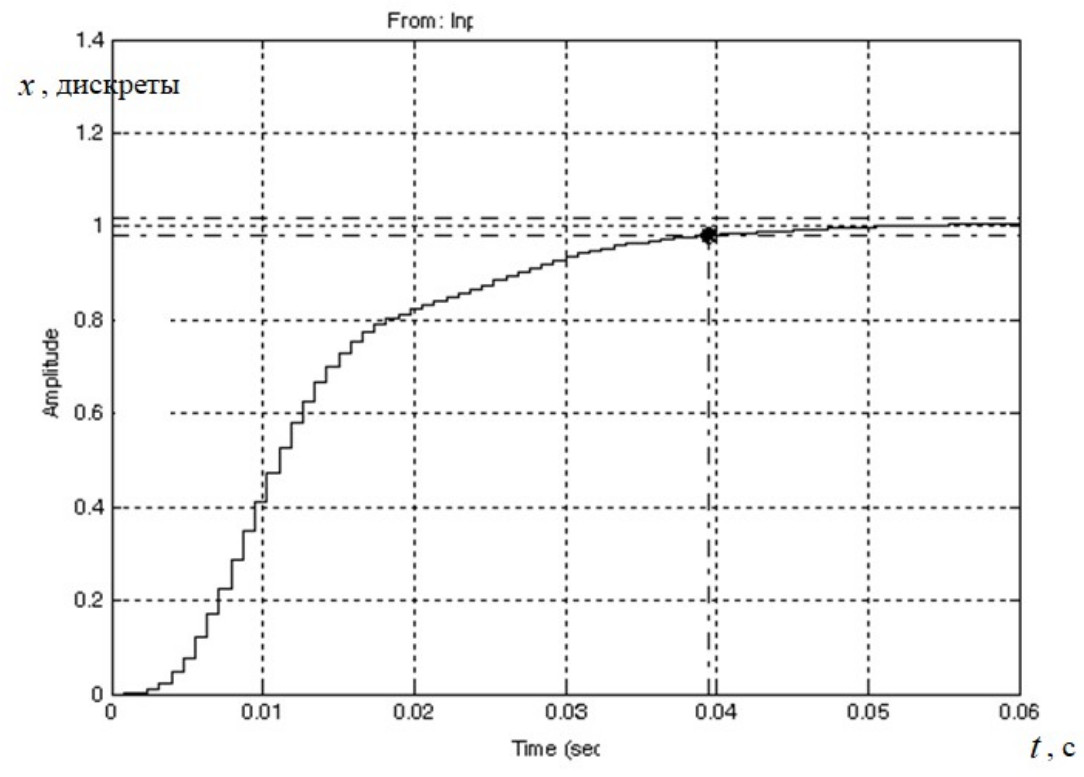

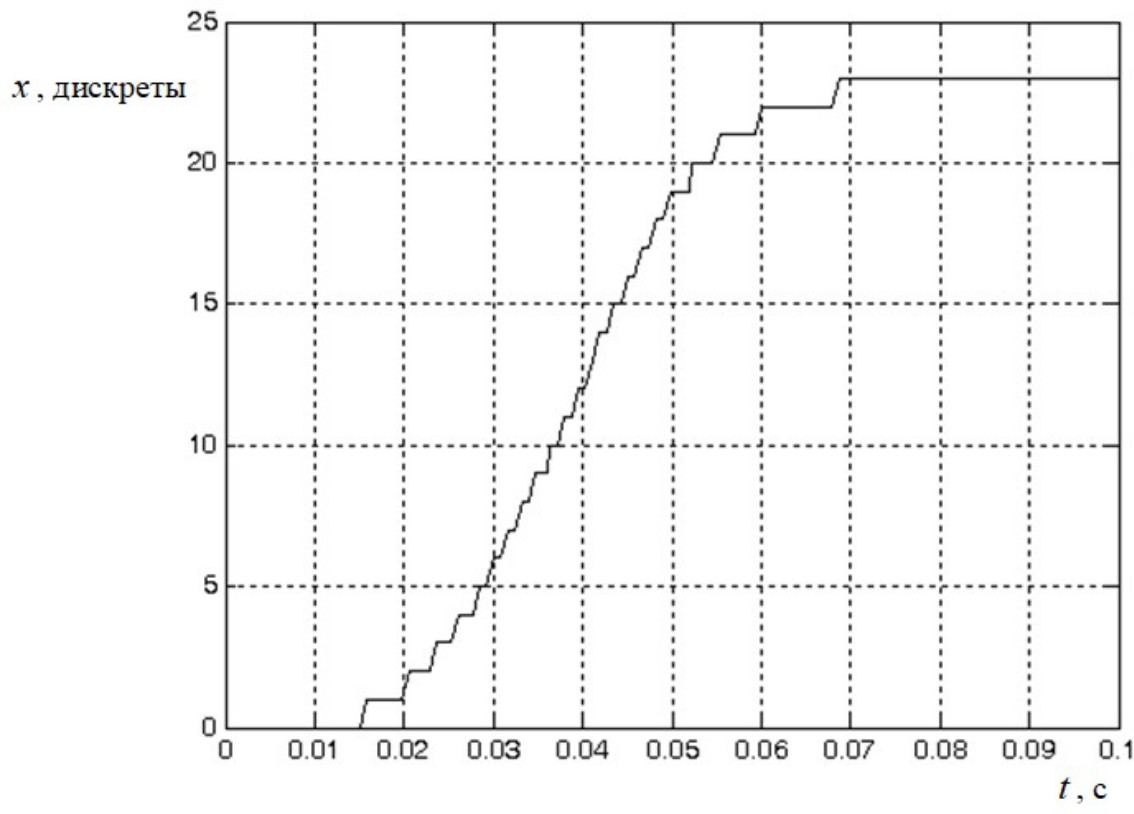

Рис. 9. График переходного процесса, построенный по дискретной передаточной функции (18)



Различие, наблюдаемое в величине времени переходного процесса, можно объяснить тем, что задатчик в экспериментальной установке не позволяет изменять входное воздействие на 23 дискреты скачком. При моделировании в программной среде Matlab Simulink рассматриваемого электропривода в виде дискретной передаточной функции (18) с задающим воздействием, изменяющимся во времени от 0 до 23 дискрет, показано, что выходная координата входит в зону ±1 дискрета от заданной величины за 0,06 с (рис. 10).



Рис. 10. Результаты компьютерного моделирования электропривода в виде дискретной передаточной функции (18) с задающим воздействием, изменяющимся во времени



Так как расхождение результатов компьютерного моделирования с результатами натурного эксперимента не превышает 1,64 %, можно утверждать, что разработанная математическая модель следящего электропривода переменного тока с учетом разных периодов дискретизации отдельных составляющих закона регулирования адекватна реальным процессам, протекающим в электроприводе.

×

About the authors

Daniil Y. Rokalo

Samara State Technical University

Author for correspondence.
Email: a.p.cs@yandex.ru

PhD (Techn.)

Russian Federation, 244, Molodogvardeyskaya st., Samara, 443100

References

  1. Lisin S.L. Structural and parametric synthesis of a high-speed servo electric drive with a synchro-nous executive motor: Dis. ... cand. tech. sciences. Samara: SamSTU, 2016. 179 p.
  2. Lisin S.L. Increasing of Speed Response of the Servo Drive with the Synchronous Motor // Bulletin of the Samara State Technical University. Series «Engineering Science». Vol. 4 (36), 2012. Pp. 173 – 181.
  3. Starikov A.V., Lisin S.L., Rokalo D.Yu. Increasing of the Response Speed of the Rotary Table Servo // 2018 International Multi-Conference on Industrial Engineering and Modern Technologies (FarEastCon), IEEE Xplore, 2019. Pp. 1 – 5.
  4. Starikov A.V., Dzhabasova D.N. A servo drive with an asynchronous actuator. Patent of Russia No. 2580823. Date of publication: 10.04.2016. Bull. No. 34.
  5. Starikov A.V., Dzhabasova D.N. Follow-up electric drive with asynchronous actuator // News of higher educational institutions "Electromechanics", No. 5. 2014. Pp. 72 – 75.
  6. Starikov A.V., Dzhabasova D.N., Rokalo D.Yu. Algorithm for calculating the parameters of regulators of a servo drive with an asynchronous motor // Collection of publications of the scientific journal "Globus" based on the materials of the XXIV international scientific conference: "Technical sciences - from theory to practice" in St. Petersburg: a collection of articles. St. Petersburg: Scientific journal "Globus", 2016. Pp. 89 – 94.
  7. Lisin S.L., Rokalo D.Yu., Starikov A.V. Digital modulator for frequency conversion. Patent of Russia No. 2844070. Date of publication: 07.02.2018, Bull. No 4.
  8. Starikov A.V., Lisin S.L., Makarovskiy L.Ya. Digital modulator for synchronous motor control. Patent of Russia No. 2517423. Date of publication: 27.05.2014. Bull. No 15.
  9. Starikov A.V., Dzhabasova D.N., Rokalo D.Yu. Mathematical model of a digital servo drive with an asynchronous actuator // Bulletin of the Samara State Technical University. Series "Technical Sciences". No. 2 (50). 2016. Pp. 162 – 168.
  10. Lysov V. E., Lysov M. S., Starikov A. V. Discrete mathematical model of a digital rotary table control system // Machine tools and tools, No. 4, 2010. Pp. 8 – 12.
  11. Rokalo D.Yu. High-speed AC servo drive with trapezoidal phase voltage: Dis. ... cand. tech. sciences. Samara: SamSTU, 2019. 135 p.
  12. Lisin S.L., Starikov A.V., Rokalo D.Yu. Digital integral regulator. Patent of Russia No 2725410. Date of publication: 02.07.2020, Bull. No 19.
  13. Simovert Masterdrives Motion Control: Compendium. Germany: Siemens AG, 2006. 1498 p.
  14. Lisin S.L., Starikov A.V. Discrete mathematical model of a digital servo electric drive with a syn-chronous executive motor // Bulletin of the Samara State Technical University. Series "Technical Sciences". 2013. No.1 (37). Pp. 203 – 208.
  15. Starikov A.V., Lisin S.L., Aref’yev V.A., Dzhabasov D.N. New technical solutions in modern servo drives. Samara: Samara State Technical University, 2018. 93 p.
