Modeling of the removal of combustion products in the pipe of a low-rise building as a control object

Konstantin S. Galitskov; Галицков Константин Станиславович; Oleg V. Samokhvalov; Самохвалов Олег Владимирович; Larisa I. Vtorova; Второва Лариса Игоревна

doi:10.14498/tech.2023.3.1

Modeling of the removal of combustion products in the pipe of a low-rise building as a control object

Authors: Galitskov K.S.¹, Samokhvalov O.V.¹, Vtorova L.I.¹
Affiliations:
1. Samara State Technical University
Issue: Vol 31, No 3 (2023)
Pages: 6-21
Section: Information Technology and Communications
URL: https://journals.eco-vector.com/1991-8542/article/view/352536
DOI: https://doi.org/10.14498/tech.2023.3.1
ID: 352536

Cite item

Full Text

Abstract
Full Text
About the authors
References
Supplementary files
Statistics

Abstract

The features of the formation and methods of preventing condensation in the chimney of an apartment low-rise building with an individual decentralized heat supply system are considered. A mathematical model of the technological process of removing flue gases from gas boilers in an apartment building through a collective chimney pipe as a multidimensional control object with distributed parameters, which is understood as a set of thermophysical processes occurring during the removal of combustion products. Numerical simulation of a collective chimney pipe is performed on the example of a three-storey apartment building with gas boilers installed in each apartment as a control object. A method of step-by-step experiments is proposed. At the first stage, the dependences of the distribution of the temperature field inside the chimney during non-stationary operation of boilers and changing ambient temperature are obtained. The phenomenon of condensate occurrence has been confirmed experimentally, and the most characteristic areas subject to its occurrence have been identified. During the second stage of research, it was found that it is most effective and economically feasible to prevent the formation of condensate by using a heating cable in the attic and chimney head sections. It is shown that the change of control actions has an effect on the temperature of adjacent sections of the chimney. The revealed non-stationarity is taken into account by inter-channel connections through the object in the block diagram. It is proved that, in relation to solving the problem of removing combustion products from the chimney, an object with distributed parameters can be represented by a model with concentrated parameters, for which the structure is synthesized and proper operators and operators of inter-channel connections are found in the form of transfer functions with variable parameters. The resulting model is problem-oriented to create a two-dimensional automatic temperature control system on the inner surface of the chimney in order to prevent the formation of condensate in the pipe.

Keywords

chimney, smoke extraction, heating, boiler, gas, heat transfer, mathematical model, control object with distributed parameters

Full Text

Введение

При строительстве новых микрорайонов, возведении отдельно стоящих малоэтажных многоквартирных домов (МКД) и эксплуатации действующего жилого фонда в последнее время все чаще применяются индивидуальные децентрализованные системы теплоснабжения (ИДСТ). Это объясняется существенной экономией по сравнению с центральным отоплением, а также возможностью индивидуального регулирования температурного режима в отапливаемых помещениях [1–5], что доказывает перспективность применения ИДСТ МКД при решении жилищно-коммунальных проблем. Использование газового топлива представляет повышенную опасность, поэтому к газоиспользующему оборудованию предъявляются жесткие требования, одно из которых – эффективное и безопасное удаление продуктов сгорания [6, 7].

При удалении продуктов сгорания от котлов-колонок по индивидуальным или коллективным дымоходам возникают проблемы, связанные с конденсацией водяных паров из дымовых газов. Это объясняется в первую очередь высокой энергоэффективностью большинства используемых настенных котлов, цикличностью их работы и, как следствие, пониженной температурой дымовых газов, поступающих в дымоход. В результате происходит неравномерный прогрев стенок дымовой трубы по высоте и водяные пары, содержащиеся в дымовых газах, при снижении температуры превращаются в конденсат, который при соединении с продуктами сгорания образует агрессивную жидкую среду, что приводит к разрушению стенок дымохода [5].

Исследования технологических особенностей удаления дымовых газов в МКД [6, 7] показывают, что наиболее характерными участками, подверженными образованию конденсата, являются чердак и оголовок трубы дымохода, причем на последнем он возникает чаще.

Существующие инженерные решения, например представленные в [6], позволяют предотвратить возникновение конденсата путем дополнительного утепления дымоходов. Однако данное мероприятие приводит к значительным экономическим затратам и не всегда технически реализуемо ввиду ограниченных размеров существующих дымоходов и невозможности их сужения для обеспечения естественной тяги дымовых газов.

Использование в качестве дополнительного источника тепла греющего кабеля, закрепленного в верхней части трубы дымохода МКД и подключенного к системе электроснабжения, позволяет лишь исключить явление возникновения конденсата, но при этом приводит к дополнительным экономическим расходам на электроэнергию.

Поэтому предлагается обеспечить обогрев внутренней поверхности дымовой трубы отдельно на каждом из рассматриваемых участков [8] путем применения замкнутой системы автоматического управления температурой [9]. Однако отсутствие математической модели, описывающей изменение температурного поля внутри дымохода при нестационарных режимах работы котлов и изменяющейся температуре окружающей среды как объекта управления, является ограничением при синтезе системы автоматического управления, удобной для практической реализации. Решению этого вопроса посвящена данная научная работа.

Постановка задачи

В рамках рассматриваемого исследования под объектом управления (ОУ) будем понимать технологический процесс удаления продуктов сгорания от газовых котлов К_т₁ ÷ К_т₃ в 3-этажном МКД с индивидуальным децентрализованным отоплением через трубу коллективного дымохода, вдоль оси z которой на наиболее характерных участках оголовка и чердака установлены дополнительные источники тепла, греющие кабели с соответствующими тепловыми мощностями Q₁ и Q₂ (рис. 1). Дымовые газы, образующиеся от работающих в нестационарных режимах котлов К_т₁ ÷ К_т₃ и движущиеся со скоростями υ_дгк₁ ÷ υ_дгк₃, поднимаются по оси z трёхслойного цилиндра [10, 11] (см. рис. 1), состоящего из кирпичной кладки 1, минеральной ваты 2 и стальной трубы 3, к выходному отверстию дымохода со скоростью v^дг.

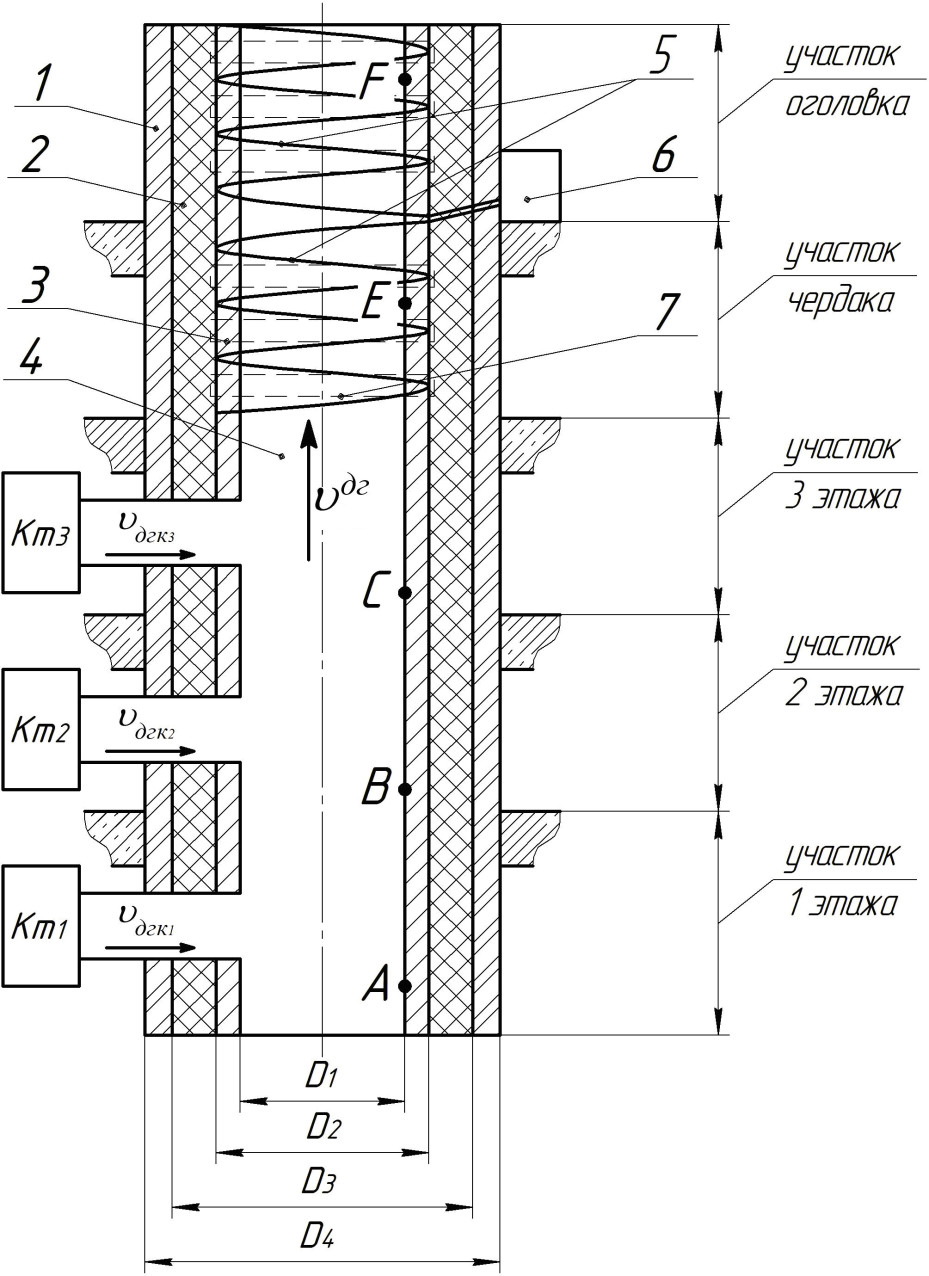

Рис. 1. Расчетная схема дымохода: 1 – кирпичная кладка; 2 – теплоизоляция (минеральная вата); 3 – стальная труба, через которую проходят дымовые газы 4; 5 – греющие кабели на участках оголовка и чердака соответственно; 6 – шкаф управления; 7 – бандаж; К_т₁, К_т₂, К_т₃ – котлы на 1-м, 2-м и 3-м этажах соответственно; υ_дгк₁, υ_дгк₂, υ_дгк₃ – скорости дымовых газов на входах в дымоход, формируемые котлами 1, 2 и 3 соответственно; υ^дг – скорость дымовых газов в дымоходе; D₁, D₂, D₃, D₄ – диаметры границ раздела сред и материалов слоев дымохода; A, B, C, E, F – принятые расчетные точки исследования

Поэтому задачей настоящего исследования является разработка математической модели технологического процесса удаления продуктов сгорания через трубу коллективного дымохода в форме операторов, связывающих температуру в двух сечениях (F, E) дымохода с двумя управляющими воздействиями – мощностями Q₁ и Q₂ греющих кабелей.

В качестве возмущающих воздействий, действующих на объект, приняты температура Т_с наружного воздуха (окружающей среды) и тепловые мощности Q_к₁, Q_к₂, Q_к₃ котлов, формируемые режимом «тактования» их работы.

Решение задачи

Поставленная задача технологического процесса удаления продуктов сгорания через трубу дымохода, где состояние ОУ будет определяться температурой внутренней поверхности трубы на характерных участках оголовка и чердака, целесообразно решить последовательно в два этапа. На первом – разработать математическое описание и выполнить исследования изменения температурного поля внутри дымохода при вариации тепловых мощностей и режимов работы котлов-колонок. На втором предлагается провести эксперименты, где регулирование и поддержание требуемой температуры в наиболее характерных сечениях F и E (см. рис. 1) будет обеспечиваться путем дополнительно установленных нагревательных элементов с соответствующими мощностями Q₁ и Q₂. Для реализации первого этапа процесс удаления продуктов сгорания в трубе дымохода как многомерный объект управления может быть представлен в виде структуры (рис. 2). Здесь выходные координаты обозначены вектором $X$ = [T_F,T_E]^T , управляющее воздействие – вектором Ū = [Q_к₁, Q_к₂, Q_к₃ ]^T, а возмущение – T_c.

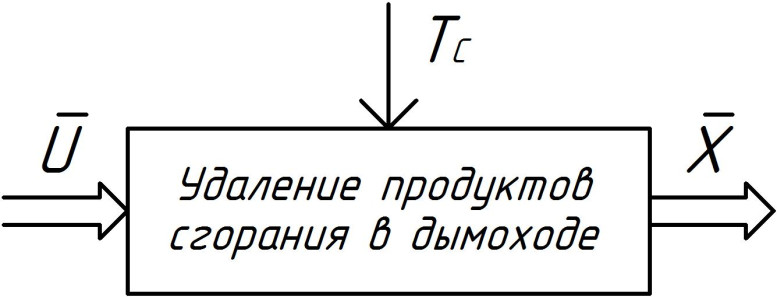

Рис. 2. Обобщенная структура объекта управления

При разработке математической модели введен ряд допущений:

– на этажах установлены котлы одной марки и мощности;
– теплопотери через ограждающие конструкции стационарны;
– в квартирах используются одинаковые конвективно-радиационные отопительные приборы;
– величина тепловой инерционности отопительного контура квартир идентична;
– здание имеет единую ограждающую конструкцию и оконное остекление для инфильтрации;
– при работе котлов на разных мощностях температура дымовых газов постоянна;
– тепловыми потерями на коротких теплоизолированных участках трубы от дымоотвода каждого из котлов до коллективного дымохода можно пренебречь.

Математическое описание трубы коллективного дымохода многоквартирного дома может быть представлено в виде уравнений термодинамики газовой среды (дымовых газов) и теплопередачи в твердом теле (слоями дымохода) [12–17]:

$\frac{\partial υ_{r}^{д г}}{\partial τ} + υ_{r}^{д г} \frac{\partial υ_{r}^{д г}}{\partial r} + υ_{z}^{д г} \frac{\partial υ_{r}^{д г}}{\partial z} + \frac{1}{ρ^{д г}} \cdot \frac{\partial p^{д г}}{\partial r} = - b υ_{z}^{д г} + \frac{μ^{д г}}{ρ^{д г}} (\frac{\partial^{2} υ_{r}^{д г}}{\partial r^{2}} + \frac{3}{4} \cdot \frac{\partial^{2} υ_{z}^{д г}}{\partial z^{2}} + \frac{1}{r} \cdot \frac{\partial υ_{r}^{д г}}{\partial r} - \frac{υ_{r}^{д г}}{r^{2}} + \frac{1}{4} \cdot \frac{\partial^{2} υ_{z}^{д г}}{\partial r \partial z})$

$\frac{\partial υ_{z}^{д г}}{\partial τ} + υ_{r}^{д г} \frac{\partial υ_{z}^{д г}}{\partial r} + υ_{z}^{д г} \frac{\partial υ_{z}^{д г}}{\partial z} + \frac{1}{ρ^{д г}} \cdot \frac{\partial p^{д г}}{\partial z} = b υ_{r}^{д г} - g + \frac{μ^{д г}}{ρ^{д г}} (\frac{3}{4} \cdot \frac{\partial^{2} υ_{z}^{д г}}{\partial r^{2}} + \frac{\partial^{2} υ_{z}^{д г}}{\partial z^{2}} + \frac{3}{4 r} \cdot \frac{\partial υ_{z}^{д г}}{\partial r} + \frac{1}{4} \cdot \frac{\partial^{2} υ_{r}^{д г}}{\partial r \partial z} + \frac{1}{4 r} \cdot \frac{\partial υ_{r}^{д г}}{\partial z})$

$\frac{\partial ρ^{д г}}{\partial τ} + υ_{r}^{д г} \frac{\partial ρ^{д г}}{\partial r} + υ_{z}^{д г} \frac{\partial ρ^{д г}}{\partial z} + ρ^{д г} (\frac{\partial υ_{r}^{д г}}{\partial r} + \frac{υ_{r}^{д г}}{r} + \frac{\partial υ_{z}^{д г}}{\partial z}) = 0,$

$\frac{\partial T^{д г}}{\partial τ} + υ_{r}^{д г} \frac{\partial T^{д г}}{\partial r} + υ_{z}^{д г} \frac{\partial T^{д г}}{\partial z} + T^{д г} (\frac{\partial υ_{r}^{д г}}{\partial r} + \frac{υ_{r}^{д г}}{r} + \frac{\partial υ_{z}^{д г}}{\partial z}) =$ (1)

$\frac{λ^{д г}}{c_{p}^{д г} ρ^{д г}} (\frac{\partial^{2} T^{д г}}{\partial r^{2}} + \frac{\partial^{2} T^{д г}}{\partial z^{2}} + \frac{1}{r} \cdot \frac{\partial T^{д г}}{\partial r}) + \frac{λ^{д г}}{c_{p}^{д г} 2 ρ^{д г}} [{(\frac{\partial υ_{r}^{д г}}{\partial r} - \frac{υ_{r}^{д г}}{r})}^{2} + {(\frac{\partial υ_{r}^{д г}}{\partial r} - \frac{\partial υ_{z}^{д г}}{\partial z})}^{2} + {(\frac{υ_{r}^{д г}}{r} - \frac{\partial υ_{z}^{д г}}{\partial z})}^{2} + \frac{3}{2} {(\frac{\partial υ_{r}^{д г}}{\partial z} + \frac{\partial υ_{z}^{д г}}{\partial r})}^{2}]$

$\begin{array}{l} p^{д г} - ρ^{д г} R T^{д г} = 0, \\ μ^{д г} = f (T^{д г}), \end{array}$

$\begin{array}{l} \frac{\partial T_{с т} (z, r, τ)}{\partial τ} = a_{с т} (\frac{\partial^{2} T_{с т} (z, r, τ)}{\partial r^{2}} + \frac{1}{r} \frac{\partial T_{с т} (z, r, τ)}{\partial r} + \frac{\partial^{2} T_{с т} (z, r, τ)}{\partial z^{2}}), \\ \frac{\partial T_{м в} (z, r, τ)}{\partial τ} = a_{м в} (\frac{\partial^{2} T_{м в} (z, r, τ)}{\partial r^{2}} + \frac{1}{r} \frac{\partial T_{м в} (z, r, τ)}{\partial r} + \frac{\partial^{2} T_{м в} (z, r, τ)}{\partial z^{2}}), \\ \frac{\partial T_{к} (z, r, τ)}{\partial τ} = a_{к} (\frac{\partial^{2} T_{к} (z, r, τ)}{\partial r^{2}} + \frac{1}{r} \frac{\partial T_{к} (z, r, τ)}{\partial r} + \frac{\partial^{2} T_{к} (z, r, τ)}{\partial z^{2}}), \end{array}$

где: v^дг , p^дг , ρ^дг , T^дг , λ^дг , с_p^дг , μ^д, – скорость, давление, плотность, температура, коэффициент теплопроводности, удельная теплоемкость (при постоянном давлении) и коэффициент вязкости дымовых газов соответственно; b и g – составляющие векторов ускорения силы тяжести и Кориолиса соответственно; R – газовая постоянная; τ, z, r – время, длина и радиус в цилиндрических координатах; a_ст , a_мв , a_к , Т_ст , Т_мв ,Т_к, – коэффициенты температуропроводности и температуры стальной трубы, минеральной ваты и кирпичной кладки соответственно.

Для решения системы уравнений (1) составлены краевые условия с использованием разработанной схемы (рис. 3).

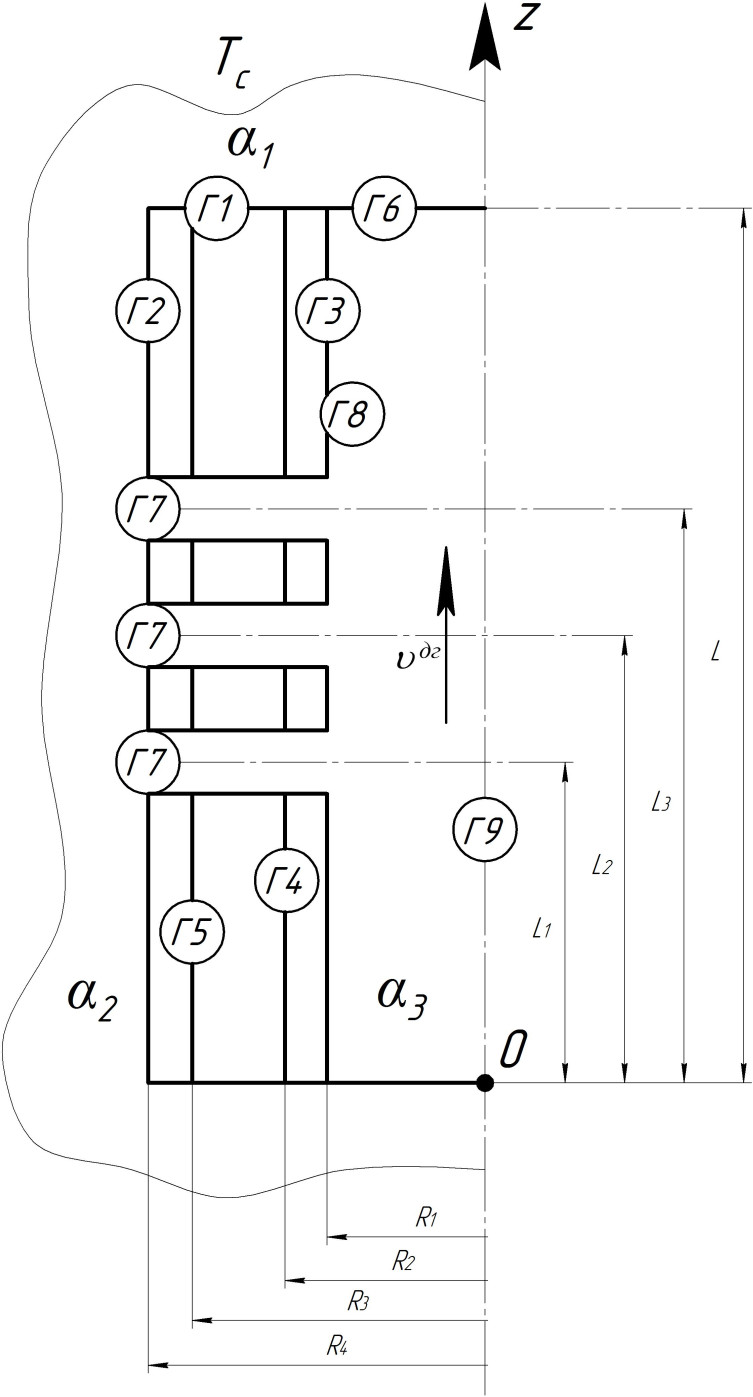

Рис. 3. Схема граничных условий

При определении начальных условий принимается начальный момент времени включения котлов:

^{$\begin{array}{l} υ_{z}^{д г} (z,0) = 0, \\ υ_{r}^{д г} (r,0) = 0, r \in [0; R_{1}], \\ T^{д г} (z, r,0) = T_{с}, r \in [0; R_{1}], \\ ρ^{д г} (z, r,0) = ρ_{0}^{д г}, r \in [0; R_{1}], \\ T_{с т} (z, r,0) = T_{с}, r \in [R_{1}; R_{2}], \\ T_{м в} (z, r,0) = T_{с}, r \in [R_{2}; R_{3}], \\ T_{к} (z, r,0) = T_{с}, r \in [R_{3}; R_{4}], \end{array}\}$}(2)

где 1-е и 2-е уравнения – линейная и радиальная скорость движения дымовых газов; 3-е уравнение формирует равенство температур дымовых газов в дымоходе и окружающей среды; уравнение 4 показывает соответствие плотности ρ^дг начальной плотности при нормальных условиях; 5–7-е уравнения описывают соответствие температур стали Т_ст, минеральной ваты Т_мв и кирпичной кладки дымохода Т_к температуре окружающей среды Т_с.

В результате граничные условия:

$\begin{array}{l} (Г 1) \{\begin{cases} λ_{с т} \frac{\partial T_{с т} (L, r, τ)}{\partial z} = α_{1} (T_{c} (τ) - T_{с т} (L, r, τ)), r \in [R_{1}; R_{2}], \\ λ_{м в} \frac{\partial T_{м в} (L, r, τ)}{\partial z} = α_{1} (T_{c} (τ) - T_{м в} (L, r, τ)), r \in [R_{2}; R_{3}], \\ λ_{к} \frac{\partial T_{к} (L, r, τ)}{\partial z} = α_{1} (T_{c} (τ) - T_{к} (L, r, τ)), r \in [R_{3}; R_{4}], \end{cases} \\ (Г 2) λ_{к} \frac{\partial T_{к} (z, R_{4}, τ)}{\partial r} = α_{2} (T_{c} (z, R_{4} + Δ R, τ) - T_{к} (z, R_{4}, τ)), z \in [0; L], \\ (Г 3) λ_{с т} \frac{\partial Т_{с т} (z, R_{1}, τ)}{\partial z} = α_{3} (T_{д г} (z, R_{1} - Δ R, τ) - T_{с т} (z, R_{1}, τ)) + \\ + \frac{σ \cdot ε_{д г} \cdot ε_{с т} (Т_{д г}^{4} (z, R_{1} - Δ R, τ) - Т_{с т}^{4} (z, R_{1}, τ))}{Т_{д г} (z, R_{1} - Δ R, τ) - Т_{с т} (z, R_{1}, τ)}, z \in [0; L], \end{array}$

$\begin{array}{l} (Г 4) λ_{м в} \frac{\partial T_{м в} (z, R_{2}, τ)}{\partial r} = λ_{с т} \frac{\partial T_{с т} (z, R_{2}, τ)}{\partial r}, z \in [0; L], \\ (Г 5) λ_{к} \frac{\partial T_{к} (z, R_{3}, τ)}{\partial r} = λ_{м в} \frac{\partial T_{м в} (z, R_{3}, τ)}{\partial r}, z \in [0; L], \end{array}$

$\begin{array}{l} (Г 6) \{\begin{cases} {υ_{z}^{д г} (z, r)|}_{z = L} = \frac{Q_{е с т . т я г и}}{π R_{1}^{2}}, r \in [0; R_{1}], \\ p^{д г} {(z, r)|}_{z = L} = p_{a}, r \in [0; R_{1}], \\ \frac{\partial υ_{r}^{д г} (z, r, τ)}{\partial r} |_{z = L} = 0, r \in (0; R_{1}), \\ \frac{\partial T^{д г} (z, r, τ)}{\partial z} |_{z = L} = \frac{\partial T^{д г} (z, r, τ)}{\partial r} |_{z = L} = 0, r \in (0; R_{1}), \end{cases} \\ (Г 7) \{\begin{cases} {υ_{z 1}^{д г} (z, r)|}_{z = L_{1}} = \frac{Q_{к 1}}{π R}, r = R_{4}, \\ {υ_{z 2}^{д г} (z, r)|}_{z = L_{2}} = \frac{Q_{к 2}}{π R}, r = R_{4}, \\ {υ_{z 3}^{д г} (z, r)|}_{z = L}_{_{3}} = \frac{Q_{к 3}}{π R}, r = R_{4}, \end{cases} \end{array}$ (3)

$\begin{array}{l} (Г 8) \{\begin{cases} υ_{z}^{д г} {(z, r, τ)|}_{r = R_{1}} = 0, z \in [0; L], \\ υ_{r}^{д г} {(z, r, τ)|}_{r = R_{1}} = 0, z \in [0; L], \\ \frac{\partial p^{д г} (z, r, τ)}{\partial r} |_{r = R_{1}} = 0, z \in [0; L], \end{cases} \\ (Г 9) \{\begin{cases} υ_{r}^{д г} {(z, r, τ)|}_{r = 0} = 0, z \in [0; L], \\ \frac{\partial υ_{z}^{д г} (z, r, τ)}{\partial r} |_{r = 0} = 0, z \in [0; L] . \end{cases} \end{array}$

В системе (3) выделим отдельные условия, а именно: Г1 соответствует теплопередаче между окружающей средой и поверхностью торцов дымохода кирпичной кладки [R₄, R₃], кольца минеральной ваты [R₃, R₂] и стального кольца [R₂, R₁]. Граница Г₂ образуется внешней поверхностью кирпичной кладки с окружающей средой через коэффициент λ_кпо всей длине дымохода z ϵ [0; L]; Г₃ – граница взаимодействия стали с дымовыми газами через коэффициент λ_стz ϵ [0; L]. Границы Г4, Г5 образуются между поверхностями сталь – минеральная вата и минеральная вата – кирпичная кладка соответственно. Границы Г6 и Г7 описывают величины давления p^дг, температуры Т^дг и скорости v^дг(через расход) дымовых газов на выходе и входах дымохода соответственно; L₁, L₂, L₃ – расстояние до 1-го, 2-го и 3-го котлов соответственно. Составляющая скорости

v_{r}^{д г}

на границе Г8 показывает непроницаемость поверхности стали для газа, а

v_{z}^{д г}

и производная давления

\frac{д р^{о г}}{д_{r}}

– что в вязком газе имеет место прилипание его частиц к поверхности стали. Условия на границе Г9 отображают, что на оси дымохода в силу симметрии только составляющая скорости

v_{z}^{д г}

отлична от нуля. В системе (3) σ – постоянная Стефана – Больцмана, ε_дг – степень черноты дымовых газов; R₁, R₂, R₃, R₄, ∆R – радиусы границ раздела сред и материалов слоев дымохода и толщина пограничного слоя между ними соответственно; α₁, α₂, α₃ – коэффициенты теплоотдачи от твердой поверхности к газовой среде; λ_ст, λ_мв, λ_к – коэффициенты теплопроводности; ρ_ст, ρ_мв, ρ_к – плотности стали, минеральной ваты и кирпичной кладки соответственно; Q_ест_._тяги, Q_к₁, Q_к₂, Q_к₃ – расходы дымовых газов при силе естественной тяги и работе котлов К_т₁ ÷ К_т₃ соответственно; p_a – атмосферное давление.

Исследование объекта управления проводилось в программной среде SolidWorks, в которой на основе математического описания (1) и краевых условий (2), (3) применительно к дымоходу трехэтажного здания была создана вычислительная модель с использованием методик [18, 19], теплофизические и геометрические параметры которой соответствуют реальному дымоходу.

Программа исследования включала в себя следующие этапы.

Формирование условий создания вычислительной модели дымохода в программной среде SolidWorks:
- а) теплообмен: теплопередача в твердых телах, излучательный теплообмен;
- б) состав дымовых газов: CO₂ – углекислый газ, N₂– азот, O₂ – кислород, Ar – аргон, H₂O – водяной пар;
- в) тип течения газа – турбулентный;
- г) материал слоев дымохода: стенка – кирпич керамический, утеплитель – минеральная вата, труба – сталь AISI 430;
- д) начальные условия газовой среды: температура наружного воздуха в отопительный период = –30 °С; температура на чердаке = –5 °С; температура внутри помещения = 18 °С; атмосферное давление на выходе в самой высокой точке трубы (10 м) = 759,1 мм.рт.ст = 101217,18 Па; температура уходящих дымовых газов от котла = 105 °С; температура точки росы для рассматриваемого газа Пролетарского месторождения 51 °С;
- е) начальные и граничные условия в дымоходе;
- к) параметры расчетной сетки.
Исследование динамики прогрева дымохода. Задавалось расчетное время вывода дымохода в установившийся температурный режим. Выполнены расчеты и получены данные распределения температуры на внутренней поверхности трубы дымохода по времени при длительной работе наиболее удаленного от оголовка дымохода котла К_т₁ для пяти характерных участков.
Исследования функций отклика температуры в сечениях E и F дымохода при длительной работе котлов К_т₁ ÷ К_т₃, а также их совместной работе (с учетом технических особенностей эксплуатации).

Доказана адекватность разработанной имитационной модели путем сравнительного анализа полученных численных установившихся значений температуры в центре сечений выбранных пространственных участков A, B, C, E, F дымовой трубы с результатами, рассчитанными по методике, рекомендованной проектным конструкторским и научно-исследовательским институтом «СантехНИИпроект». Исследование выполнено на примере работы наиболее удаленного от оголовка трубы котла К_т₁ для трех значений наружной температуры воздуха, °С: –10; –20; –30.

Сравнение кривых (рис. 4) показало, что мера разброса данных на рассматриваемых участках E и F не превышает 3 °С (≈4 %).

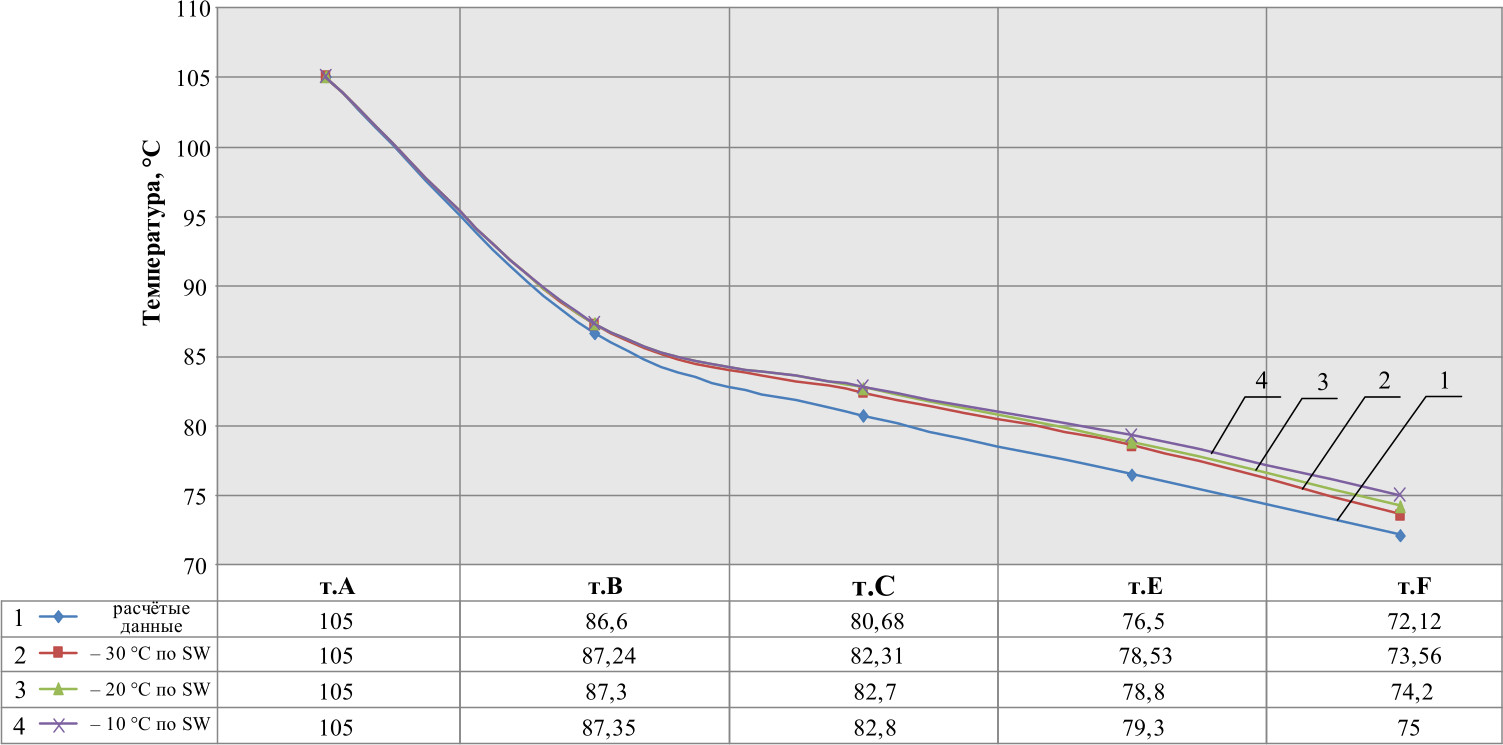

Рис. 4. Сравнительный анализ распределения температуры по длине дымохода (в центре сечения) при работе котла К_т₁: 1 – расчет по методике института «СантехНИИпроект»; 2 – SolidWorks (T_с = –30 °С); 3 – SolidWorks (T_с = –20 °С); 4 – SolidWorks (T_с = –10 °С)

Проведенное численное моделирование трубы коллективного дымохода при нестационарной работе газовых котлов в условиях изменения температуры наружного воздуха (окружающей среды) для принятого случая от –30 до +8 °С показало, что рассматриваемые характерные участки чердака и оголовка подвержены возникновению конденсата при работе котлов в режиме «тактования» (см. таблицу). Поэтому дальнейшее исследование осуществлялось относительно принятых точек T и F (см. рис. 1).

Результаты аппроксимации температурного поля на оголовке и чердаке при индивидуальной работе котлов (температура T_с = –30 °С)

Процесс	Охлаждение				Нагрев				Остывание
Передаточная функция	W_{i ОХЛ} (p) = $\frac{k_{i О Х Л}}{Т_{i О Х Л} + 1}$				W_{i Н} (p) = $\frac{k_{i Н}}{Т_{i Н} p + 1}$				W_{i ОСТ} (p) = $\frac{k_{i О Х Л}}{Т_{i О Х Л} p + 1}$
Передаточная функция	*k_i_ОХЛ*		T_i_ОХЛ		k_i_H		T_i_H		*k_i_ОСТ*		T_i_ОСТ
Точки	т. F	т. Е	т. F	т. Е	т. F	т. Е	т. F	т. Е	т. F	т. Е	т. F	т. Е
Котел № 1	32,16	12,7	29000	43200	55,16	47,5	2500	3900	53,16	49,16	10800	10800
Котел № 2	32,16	12,7	29000	43200	57,66	51,4	2500	3600	53,16	53,56	8800	8800
Котел № 3	32,16	12,7	29000	43200	63,16	58,7	2200	2700	62,06	57,66	1200	1200

Для достижения поставленной цели исследования на следующем этапе выполнено моделирование изменения температурного поля на чердаке и оголовке дымохода с учетом формируемых температурных режимов (рис. 5) при индивидуальной работе котлов К_т₁ ÷ К_т₃. Здесь на 1-м этапе газовые котлы отключены и происходит охлаждение дымохода от принятой температуры в помещении Т_П до установившегося значения Т₀ в соответствующих точках (оголовок или чердак). На следующем, 2-м этапе осуществляется включение соответствующего котла К_т₁ ÷ К_т₃ до достижения установившегося значения температуры Т_к, после чего (3-й этап) работающий котел отключается и происходит естественное остывание стенок трубы дымохода до температуры Т₀.

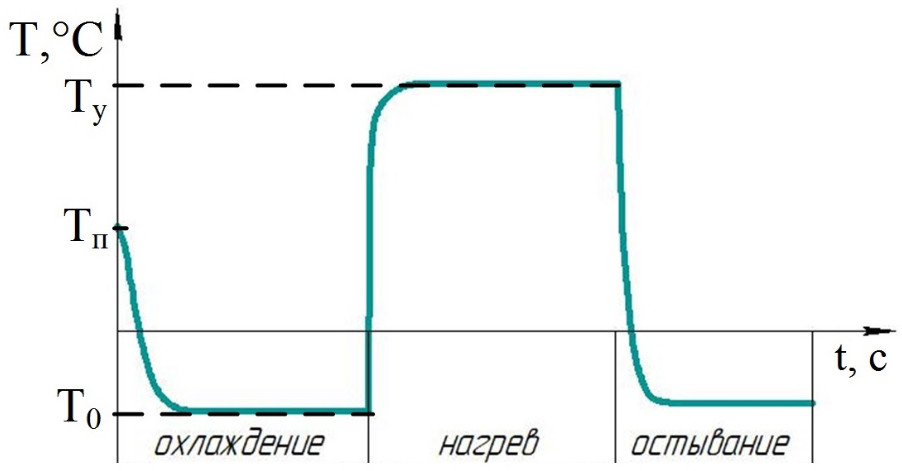

Рис. 5. Формируемые температурные режимы для исследования температурного поля на характерных участках дымохода

Исследования проводились для индивидуально работающих котлов К_т₁ ÷ К_т₃ при изменении температуры окружающей среды от –30 до +8 °С. Выполнена аппроксимация полученных на имитационной модели данных, в результате которой динамика температурного поля может быть представлена передаточными функциями первого порядка с нестационарными параметрами (см. таблицу). Наиболее характерный результат аппроксимации температурного поля в точках E и F для 2-го режима (нагрев) при температуре T_с = –30 °С представлен на рис. 6.

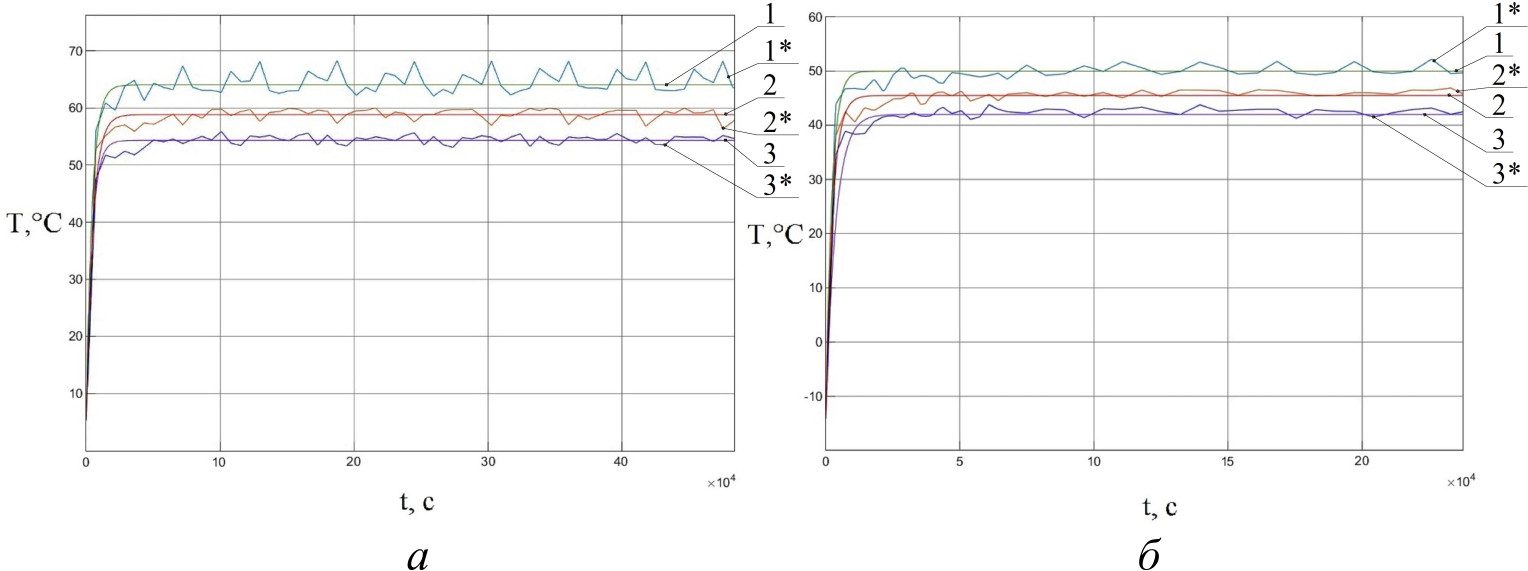

Рис. 6. Аппроксимация влияния длительной работы котлов на изменение температурного поля в точках E (а) и F (б). Здесь 1 и 1*, 2 и 2*, 3 и 3* – данные с модели SolidWorks и результаты аппроксимации при индивидуальной работе котлов К_т₁, К_т₂, К_т₃ соответственно

На втором этапе исследований разработанная математическая модель технологического процесса удаления дымовых газов от колонок в МКД через трубу коллективного дымохода дополнена источниками тепла, греющими кабелями, установленными на участках чердака и оголовка дымохода, тепловая мощность которых рассчитана в соответствии с действующими методиками и рекомендациями.

При проведении исследований использовался режим, подобный представленному на рис. 5. Здесь на первом этапе происходит охлаждение стенок трубы дымохода при неработающих котлах, затем подается напряжение на соответствующий греющий кабель, установленный на участках чердака и оголовка трубы. Результаты экспериментов при Т_с = – 30 °С представлены на рис. 7.

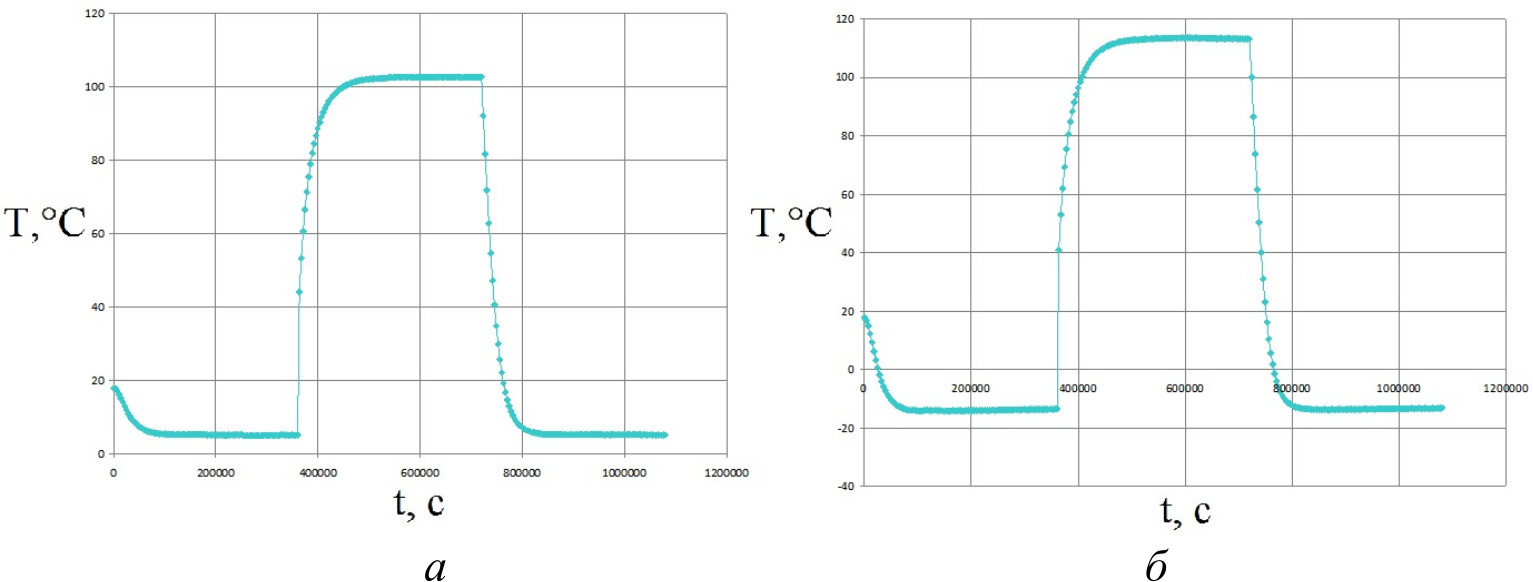

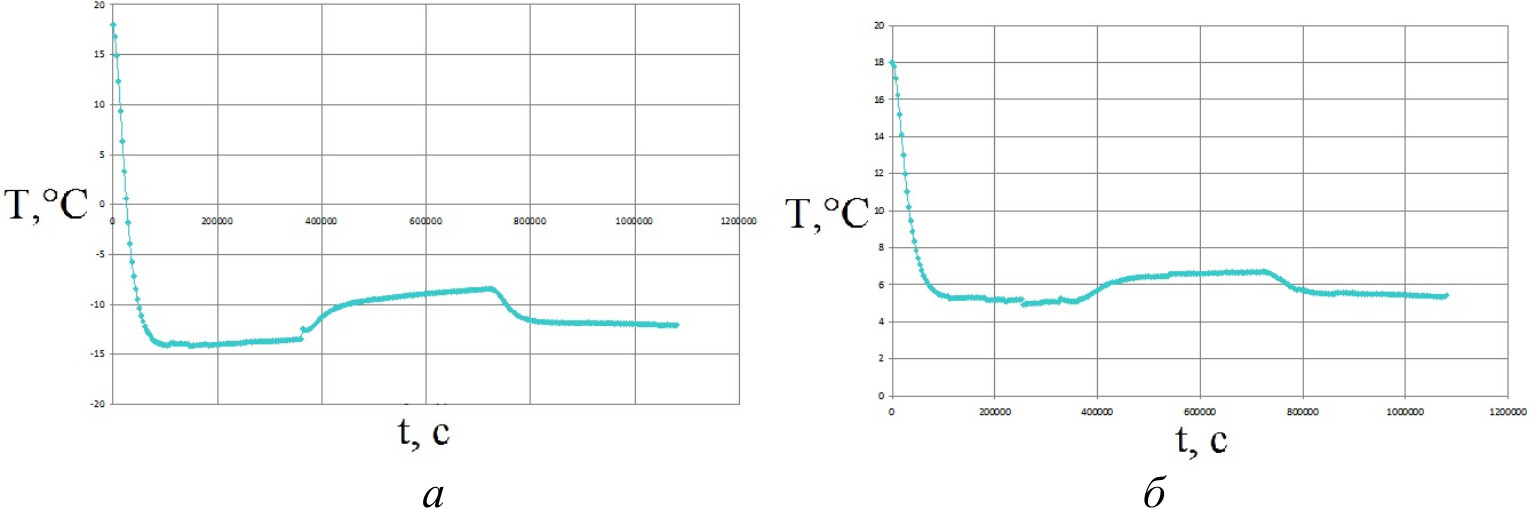

Рис. 7. Процессы изменения температуры на участках чердака (а) и оголовка (б) при работе соответствующих греющих кабелей

Выполнена серия экспериментов в программной среде SolidWorks по исследованию влияния нагревательных элементов, установленных на характерных участках оголовка (сечение F) и чердака (сечение E), на динамику изменения температурного поля, в том числе на эффект возникновения конденсата.

Установлено, что изменение управляющих воздействий Q₁ и Q₂ оказывает влияние не только на изменение температурного поля на чердаке и оголовке, но и на температуру соседних участков дымохода (рис. 8). Выявленная нестационарность может быть учтена в структурной схеме межканальными связями через объект.

Рис. 8. Влияние греющего кабеля на изменение температуры на соседних участках (межканальные связи): а – обогрев чердака на участок оголовка; б – обогрев оголовка на участок чердака

Выполнен анализ полученных данных и проведена аппроксимация в программной среде MATLAB переходных процессов греющих кабелей, установленных на характерных участках, а также выявлено их влияние на соседние участки (при изменении T_c в диапазоне от –30 до +8°С), которые в первом приближении могут быть описаны динамическими звеньями первого порядка.

В результате проведенных исследований математическая модель удаления продуктов сгорания в трубе дымохода может быть представлена в виде матричной структуры многомерного объекта (рис. 9) [20]. Здесь $Y, H, X$ – векторы управляющих, возмущающих и выходных координат, где $Y$ = [Q₁,Q₂]^T, $H$ = [Q_k₁, Q_k₂, Q_k₃, T_c]^T, $X$ = [T_F,T_E]^T; A и B – операторы объекта управления по отношению к векторам $Y$ и $H$ .

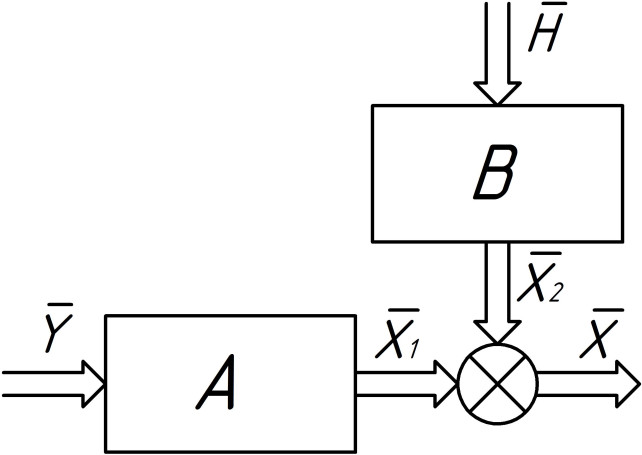

Рис. 9. Матричная структура многомерного ОУ

На основании матричной структуры (см. рис. 9) синтезирована многомерная структура объекта управления (рис. 10), описываемая матричным уравнением:

$X = A \cdot Y + B \cdot H,$ (4)

где ; А = $|\begin{matrix} W_{11} (p) & M_{12} (p) \\ M_{21} (p) & W_{22} (p) \end{matrix}|$ ; B = $|\begin{matrix} H_{1 F} (p) & H_{2 F} (p) & H_{3 F} (p) & H_{c F} (p) \\ H_{1 E} (p) & H_{2 E} (p) & H_{3 E} (p) & H_{c E} (p) \end{matrix}|$ _.

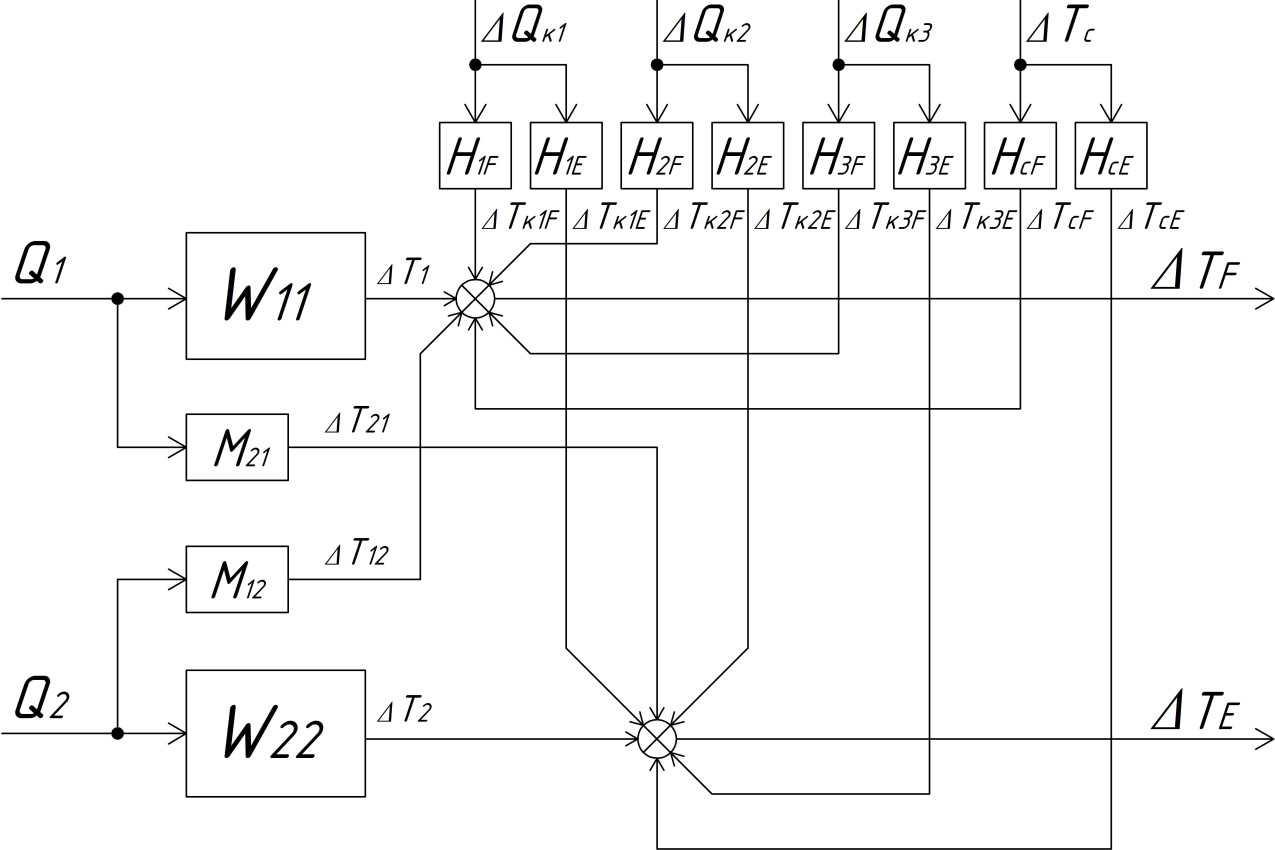

Рис. 10. Линеаризованная структурная схема многомерного объекта управления

Анализ проведенных исследований в программной среде SolidWorks показал, что операторы H₁_F, H₁_E, H₂_F, H₂_E, H₃_F, H₃_E; характеризующие работу котлов K_m₁, K_m₂, K_m₃; W₁₁,W₁₂ с учетом межканальных связей M₂₁, M₁₂, описывающих динамику греющих кабелей, могут быть с достаточной степенью точности (среднеквадратичная погрешность не превышает 7 %) описаны динамическими звеньями первого порядка (5) с переменными параметрами

$\begin{array}{l} W_{11} (p), M_{21} (p) = \frac{K_{j 1}}{T_{j 1} p + 1}, \\ M_{12} (p), W_{22} (p) = \frac{K_{j 2}}{T_{j 2} p + 1}, j \in 1, 2 \\ H_{1 F} (p), H_{2 F} (p), H_{3 F} (p), H_{c F} (p) = \frac{K_{i 3}}{T_{i 3} p + 1}, \\ H_{1 E} (p), H_{2 E} (p), H_{3 E} (p), H_{c E} (p) = \frac{K_{i 4}}{T_{i 4} p + 1}, i \in 1, 2, 3,4. \end{array}\}$ (5)

В результате считаем, что разработанная модель удаления продуктов сгорания из трубы дымохода адекватно описывает процессы изменения температурного поля внутренней поверхности дымохода.

Выводы

Разработано математическое описание технологического процесса удаления продуктов сгорания из трубы дымохода как объекта управления с распределенными параметрами, на его основе создана вычислительная модель в программной среде SolidWorks. Показано, что модель адекватно описывает изменение температурного режима дымохода по отношению к управляющим воздействиям – мощностям Q₁и Q₂ нагревательных элементов и возмущениям – температуре окружающей среды T_c и вариациям расхода ∆Qk₁_-3 газовых котлов.
Синтезирована структура многомерной модели удаления продуктов сгорания из трубы дымохода с сосредоточенными параметрами, где выходными координатами является температура T_F и T_E на двух участках прогрева дымохода, ориентированная на синтез системы автоматического управления предотвращением образования конденсата в дымоходе.
