The errors of the shaft's axial movement measuring in the single-coil-eddy-current-sensors-based system for the monitoring the state of radial thrust bearing of the NK-33 liquid rocket engine’s turbopump unit

Full Text

Введение

Известно, что жидкостные ракетные двигатели (ЖРД) являются основным типом силовых установок, используемых в современной ракетно-космической технике. Двигатель представляет собой сложную совокупность разнообразных систем и агрегатов, многие из которых отличаются друг от друга по принципу действия и относятся к разным классам машин [1].

Обычно в ЖРД источником энергии и рабочим телом для получения тяги является двухкомпонентное химическое топливо, которое подается в камеру с помощью турбонасосного агрегата (ТНА). ТНА также осуществляет смешение горючего и окислителя. Критически важным элементом ТНА, испытывающим значительные механические нагрузки, является радиально-упорный подшипник (РУП), который обеспечивает положение ротора турбонасоса относительно статора, воспринимает осевое давление ротора и не допускает его перемещений в направлении собственной оси [2]. Очевидно, что с учетом непосредственной близости в ТНА топлива и окислителя выход из строя и разрушение элементов его конструкции и, в частности, РУП может привести к катастрофическим последствиям как для силовой установки, так и для ракеты-носителя в целом [3].

Одним из представителей ЖРД большой тяги, работающих на двухкомпонентном топливе, является разработанный в конце 60-х годов прошлого столетия для лунной программы Н1-Л3 однокамерный ракетный двигатель многократного применения НК-33 с тягой более 100 тс [4]. Выполненный по замкнутой схеме на компонентах кислород – керосин, НК-33 имеет многоразовый запуск и считается одним из наиболее надежных ракетных двигателей в мире [4, 5]. В то же время, судя по [3], аварийные ситуации все равно остаются возможными, в том числе и по причине разрушения РУП. В современных модификациях НК-33 для уменьшения изнашивания РУП ТНА применяется автомат его разгрузки от осевых сил, однако какие-либо средства контроля состояния подшипника отсутствуют.

С учетом невозможности внесения каких-либо конструктивных изменений в готовую конструкцию ТНАНК-33 в работе [6] было предложено оригинальное решение задачи контроля износа РУП на основе замены штатных индукционных датчиков частоты вращения (ДЧВ) ротора ТНА, используемых в основном и дублирующем каналах измерения частоты вращения вала в системе управления силовой установкой, на идентичные по габаритам одновитковые вихретоковые датчики (ОВТД) специальной конструкции со смещенными чувствительными элементами в виде отрезка проводника [7], образующими распределенный кластер ОВТД, размещаемыми в те же монтажные отверстия, что и штатные ДЧВ, и обеспечивающими помимо измерения частоты вращения ротора ТНА определение осевого перемещения вала в РУП, вызванного износом подшипника. В последнем случае реализуется один из вариантов известного метода измерения x,y-координат смещений элементов конструкций энергосиловых установок с помощью распределенного кластера ОВТД [8]. Однако в отличие от традиционного применения метода для решения задач измерения y-координаты (например, радиальных зазоров между статорной оболочкой и торцами лопаток компрессора или турбины авиационного двигателя) в условиях мешающего воздействия осевых перемещений ротора (x-координаты) в рассматриваемом случае решается обратная задача, где в качестве полезной информации выступает осевое перемещение (x-координата) измерительного диска, установленного на валу ротора ТНА, а изменения радиального зазора между чувствительным элементом ОВТД и торцевой поверхностью диска (y-координаты), обусловленные температурными и упругими деформациями контролируемого объекта в рабочем режиме, – наоборот, являются мешающими факторами, затрудняющими получение искомой информации [9].

В работах [2, 6, 10] приводятся описания технических средств, алгоритмического и программного обеспечения прототипа системы контроля состояния РУП ТНА НК-33, реализующей указанный выше подход. Общая работоспособность системы была подтверждена в лабораторных условиях. В то же время работы, посвященные исследованиям метрологических характеристик измерительных каналов системы, в настоящее время отсутствуют. Предлагаемая публикация призвана устранить указанный пробел. В статье приводятся оценки погрешностей измерения осевых перемещений вала в каналах системы контроля состояния РУП ТНА НК-33 и, в частности, рассматриваются случайные и систематические составляющие основной погрешности, обусловленные воздействием помех, конечной частотой дискретизации и выбранным методом вычисления искомых перемещений вала в контролируемом узле. Собственно анализу результатов оценки указанных составляющих основной погрешности предшествует описание лабораторного оборудования, использованного для указанных целей.

Лабораторное оборудование

В качестве основного оборудования для проведения метрологических экспериментов использовался специально разработанный лабораторный стенд, внешний вид которого представлен на рис 1, а [2]. Детальное изображение блока, содержащего измерительный диск и имитатор статора с установленными на нем ОВТД, а также устройство контроля осевых перемещений диска приведены на рис. 1, б, в соответственно.

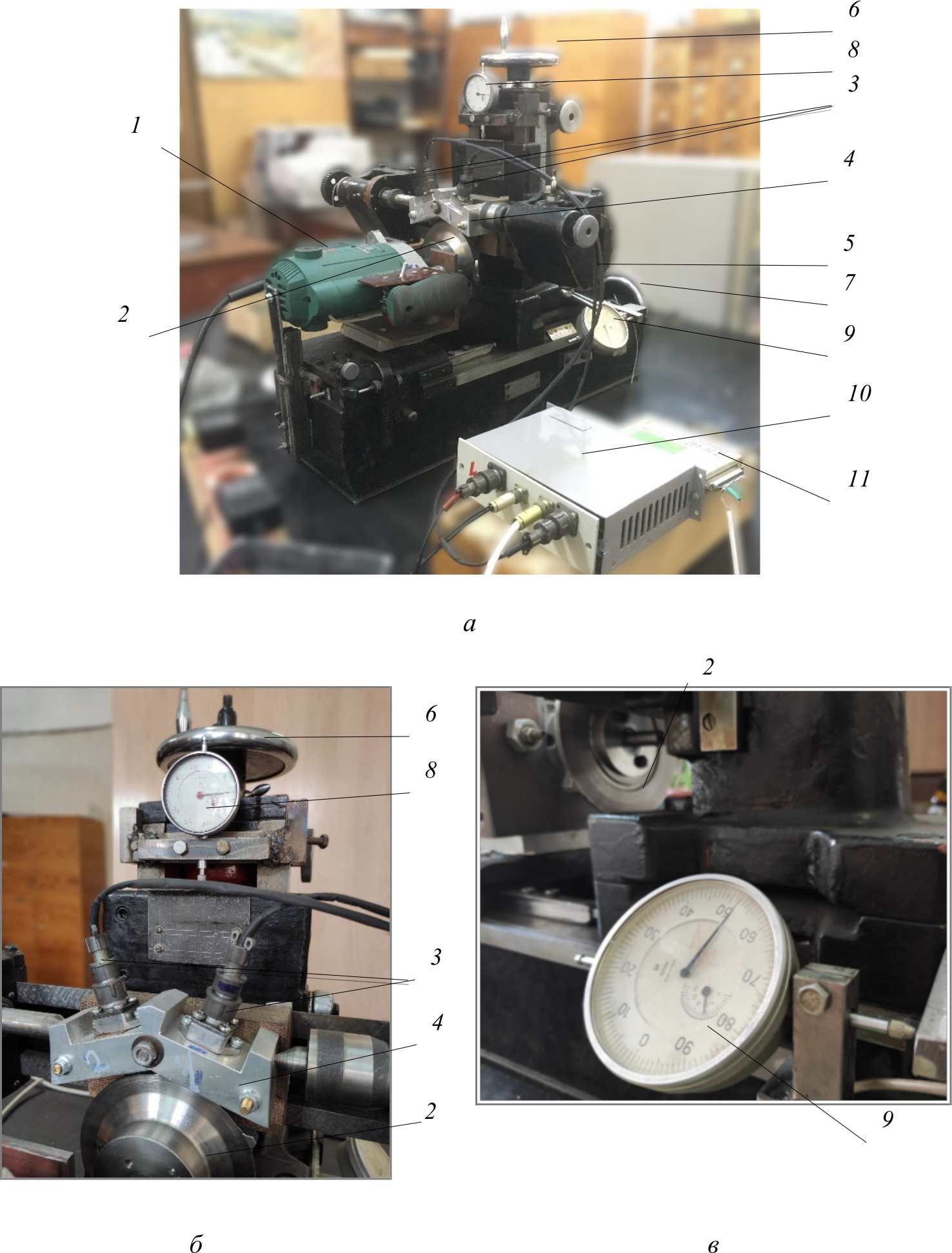

Рис. 1. Лабораторный стенд для экспериментальный исследований прототипа системы контроля состояния РУП ТНА: внешний вид (а), имитатор корпуса ТНА с установленными ОВТД (б), устройство контроля осевых перемещений вала (в): 1 – электродвигатель с регулируемой частотой вращения; 2 – измерительный диск; 3 – кластер из двух ОВТД; 4 – имитатор статора; 5 – координатно-подвижная каретка; 6–7 – маховики, обеспечивающие перемещение имитатора статора в вертикальном (6) и горизонтальном (7) направлениях; 8–9 – индикаторы часового типа для контроля перемещений имитатора статора в вертикальном (8) и горизонтальном (9) направлениях, 10 – блок преобразования, усиления и нормализации сигналов ОВТД, 11 – выносной модуль АЦП



В состав стенда входит электродвигатель (1) с регулируемой скоростью вращения вала. На валу электродвигателя жестко закреплен измерительный диск (2) с двумя диаметрально расположенными выступами, идентичный применяемому в существующей конструкции ТНА для контроля частоты вращения ротора турбонасоса. Кластер ОВТД (3) вмонтирован в имитатор корпуса ТНА (4), который, в свою очередь, установлен на координатно-подвижной каретке (5), обеспечивающей перемещение имитатора статора относительно измерительного диска в вертикальном (радиальном) и горизонтальном (осевом) направлениях. Указанные перемещения осуществляются с помощью маховиков (6, 7) и имитируют, по сути, искомое осевое смещения вала, вызванное разрушением РУП, а также изменение взаимного положения выступов измерительного диска и чувствительных элементов ОВТД в составе кластера, обусловленные наличием упругих и температурных деформаций элементов конструкции ТНА, возникающих в рабочем процессе эксплуатации агрегата в составе ЖРД. Контроль перемещений имитатора статора относительно измерительного диска осуществляется с помощью механических индикаторов часового типа (8, 9) с разрешающей способностью 10 мкм.

ОВТД подключены к блоку преобразования, усиления и нормализации сигналов (10), который работает в паре с 14-разрядным выносным модулем АЦП E14-440 (11) фирмы L-Card, используемым для ввода измерительной информации в ПЭВМ [11]. Внутреннее программное обеспечение (ПО) ПЭВМ в соответствии с алгоритмами [10] реализует функции настройки измерительных каналов системы, выбора режима работы (служебный или рабочий), управление сбором, преобразованиями и отображением информации, а также обеспечивает человеко-машинный интерфейс взаимодействия с пользователем.

В статическом режиме при заблокированном положении выступа измерительного диска под одним из ОВТД лабораторный стенд может использоваться как градуировочное устройство для получения градуировочных характеристик измерительных каналов с последующим проведением метрологических экспериментов с целью оценки погрешностей измерительных каналов системы. В динамике, при вращении измерительного диска от электродвигателя, стенд применяется для проверки работоспособности и подтверждения характеристик системы на рабочих режимах.

Оценка случайной составляющей погрешности измерения

Эксперименты по оценке случайной составляющей погрешности проводились в статике при фиксированном положении измерительного диска относительно ОВТД, когда выступы на диске находились вне зоны чувствительности обоих датчиков в составе кластера. Объем выборки определялся объемом буферной памяти, используемой в ПО. Коды АЦП регистрировались в режиме непрерывного импульсного питания измерительной цепи (ИЦ) с включенными в нее ОВТД и оценивался их разброс (отклонение кодов от средних значений).

На рис. 2 представлен фрагмент выборки кодов (C_i) объемом 150 отсчетов, полученный при опросе измерительного канала с ОВТД₁. Анализ показал, что большая часть кодов не выходит за пределы разброса в ±4 единицы. СКО составило 3,09 единицы. Его относительное значение, приведенное к диапазону изменений выходных кодов (1332 единицы кода), составило 0,23 %. Аналогичные результаты были получены и для измерительного канала с ОВТД₂.

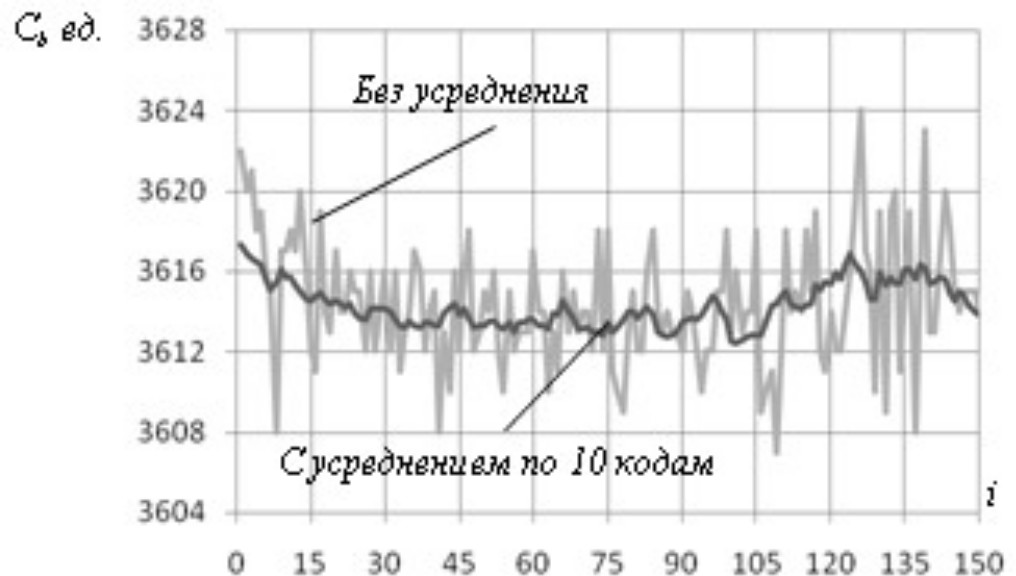

Рис. 2. Фрагмент выборки кодов Сi , полученный экспериментально



Традиционным способом уменьшения случайной составляющей погрешности является усреднение результатов многократных измерений. В частности, как показано на рис. 2 (темная линия), при использовании усреднения всего по 10 отсчетам максимальный разброс кодов уменьшился до ±2,5 единицы и СКО составило 1,1 единицы. В относительных единицах приведенная к диапазону изменений выходных кодов случайная погрешность уменьшилась почти втрое и составила 0,08 %.

Составляющие систематической погрешности

Как отмечалось во введении, в системе контроля состояния РУП ТНА НК-33 реализуется один из вариантов кластерного метода измерения x,y-координат смещений торцов лопаток и лопастей [8], в котором в качестве полезной информации выступает осевое перемещение зуба измерительного диска (x-координата) в условиях мешающих изменений радиального зазора между чувствительным элементом ОВТД и торцевой поверхностью диска, возникающих на рабочих режимах работы ТНА и обусловленных воздействием на элементы конструкции ротора центробежных сил и температуры [9]. Суть метода сводится к фиксации напряжения на выходе ИЦ с обоими ОВТД при прохождении торцом зуба измерительного диска зон чувствительности датчиков, аналого-цифрового преобразования напряжения в цифровой код с последующим выделением экстремумов кодов и вычислением искомых осевых перемещений диска и, соответственно, вала ротора ТНА путем решения системы уравнений на основе предварительно снятых градуировочных характеристик (ГХ) вида

$\left\{\begin{array}{l}{C}_1=f(x,y);\\ C_2=f(x,y),\end{array}\right.$ (1)

где C₁, C₂ – цифровой код, соответствующий экстремальному значению амплитуды напряжения на выходе ИЦ с ОВТД₁, ОВТД₂ при прохождении зуба на измерительном диске под чувствительными элементами датчиков, x – искомое осевое перемещение вала в РУП, y – перемещения торца зуба в радиальном направлении, обусловленное упругими и температурными деформациями элементов конструкции ротора.

Очевидно, что в реальных условиях с учетом конечной частоты аналого-цифрового преобразования вполне ожидаемо появление погрешности дискретизации и дополнительный её рост при увеличении скорости вращения измерительного диска. В работах [12, 13] приводятся оценки указанной составляющей погрешности применительно к задачам измерения радиальных зазоров в компрессорах и турбинах ГТД. В то же время конструкция измерительного диска и режим работы ТНА существенно отличаются от лопаточного колеса и условий функционирования ГТД, что требует проведения отдельных исследований для данного класса силовых установок. Оценки погрешности дискретизации применительно к задаче измерения осевых перемещений вала в РУП с учетом используемых средств аналого-цифрового преобразования и рабочей частоты вращения ротора ТНА приведены ниже.

На рис. 3 схематично представлен процесс дискретизации сигнала на выходе ИЦ с ОВТД для минимальной (рис. 3, а) и номинальной (рабочей) (рис. 3, б) скоростей вращения ротора ТНА с учетом постоянной конечной частоты аналого-цифрового преобразования (период следования импульсов T_АЦП).

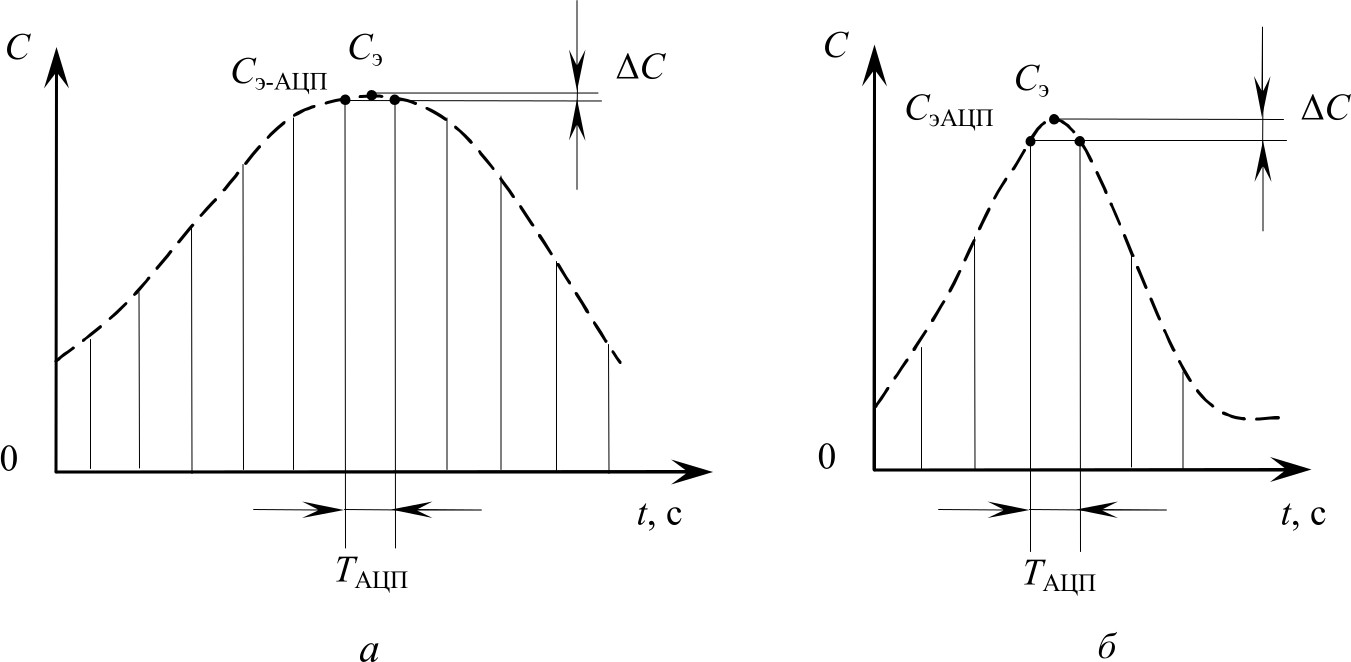

Рис. 3. Погрешность, связанная с изменением скорости вращения ротора ТНА от минимальной (а) до номинальной (б) при постоянной частоте аналого-цифрового преобразования сигнала на выходе ИЦ с ОВТД



Идеализированные функции изменения кодов АЦП во времени C(t) показаны пунктиром, а их экстремальные значения обозначены C_э. На тех же рис. 3, а, б показаны дискретные значения функции C(t), полученные в результате аналого-цифрового преобразования выходного сигнала ИЦ. Ближайшие по значению к C_э отсчеты обозначены C_э-АЦП. Наибольшая разность между реальным экстремумом C_э-АЦП и идеальным C_э будет в случае, когда соседние дискретные отсчеты в окрестности C_э будут равноудалены от C_э по времени. Эта разность рассматривается далее как погрешность дискретизации, связанная с изменениями скорости вращения ротора ТНА:

$\Delta C=C_{\text{э-АЦП}}-C_{\text{э}}$. (2)

На рис. 4 приведен чертеж используемого в ТНА измерительного диска¹ с двумя выступами и указанием основных размеров. Внутренний диаметр диска равен 125 мм, высота измерительного выступа – 7 мм, ширина торцевой части выступа – 5 мм. Как уже отмечалось, в качестве АЦП в прототипе системы контроля РУП используется 14-разрядный выносной модуль E14-440 фирмы L-Card [11], который работает с максимальной частотой преобразования, равной 400 кГц. Предполагалось, что минимальная частота вращения ротора ТНА была равной 8000 об/мин, а номинальная – 20000 об/мин.

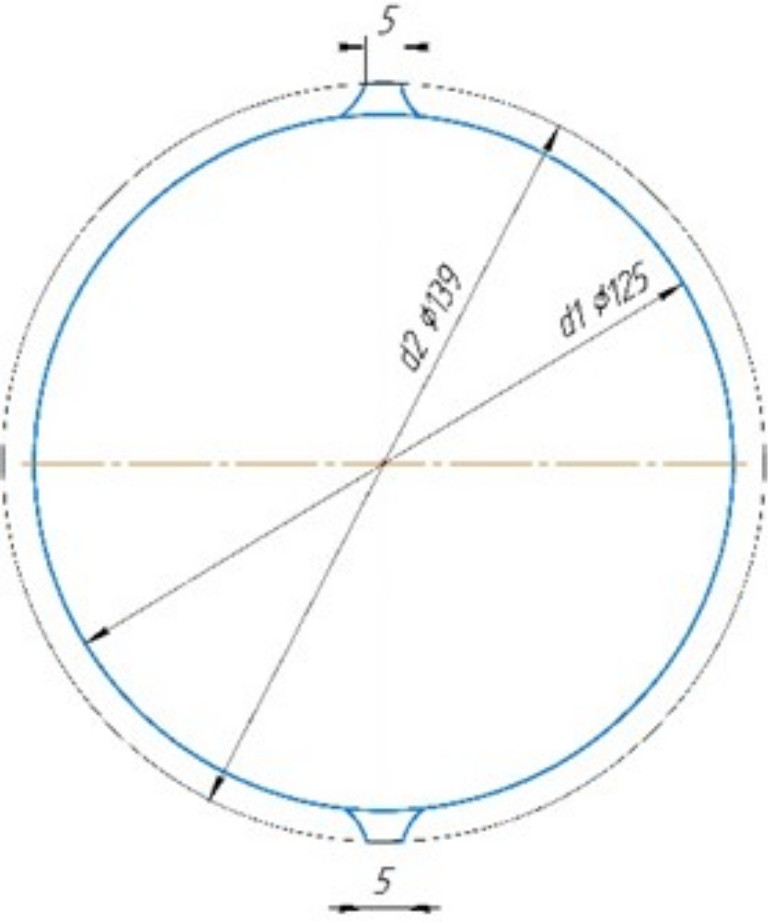

Рис. 4. Измерительный диск с выступами



Количество цифровых отсчетов АЦП, приходящихся на зуб измерительного диска в процессе его вращения, можно определить в соответствии с выражением

 $N=\frac{l_{зуб}}{l_{отсч}}$, (3)

где l_зуб – ширина торцевой части зуба, l_отсч – расстояние, которое проходит измерительный диск при вращении с заданной скоростью за период времени между двумя соседними отсчетами АЦП:

$l_{отсч}=\frac{\pi d_{max}{V}_{\text{д}}}{60\cdot f_{\text{АЦП}}}$, (4)

где d_max – внешний диаметр измерительного диска, равный расстоянию между торцами двух расположенных диаметрально противоположно зубьев, V_д – скорость вращения измерительного диска в об/мин, f_АЦП – частота аналого-цифрового преобразования напряжения на выходе ИЦ с ОВТД в Гц.

Тогда для рассматриваемого диска с максимальным диаметром $d_{\max }=139$ мм и шириной зуба $l_{зуб}=5$ мм (см. рис. 3) с учетом частоты преобразования АЦП, равной 400 кГц, в процессе опроса измерительного канала с ОВТД при прохождении зуба зоны чувствительности датчика будет получено 34 цифровых отсчетов кода, если диск вращается с частотой 8000 об/мин, и, соответственно, 13 – при вращении диска с частотой 20000 об/мин.

В качестве идеализированной функции изменения кодов C(t) использовалась аппроксимационная математическая модель, пересчитанная к виду C(z), где z –координата перемещения торца зуба в зоне чувствительности ОВТД в направлении вращения измерительного диска в системе координат $OXYZ$, центр которой привязан к геометрическому центру чувствительного элемента ОВТД. В основе модели лежат реальные результаты опроса измерительных каналов прототипа системы контроля состояния РУП, полученные на лабораторном стенде рис. 1. Для ее построения с помощью координатно-подвижной каретки имитатор статора с закрепленными на нем ОВТД (рис. 1, а, б, поз. 4, 3) устанавливался над измерительным диском (рис. 1, а, б, поз. 2) таким образом, чтобы зуб находился на равном расстоянии относительно геометрических центров чувствительных элементов обоих ОВТД (осевое смещение диска в этом случае принимается равным «0»), а величина радиального зазора между чувствительными элементами датчиков и зубом была равной 0,75 мм. С помощью электродвигателя (рис. 1, а, поз. 1) диск приводился во вращение с минимально возможной для него частотой. В указанных условиях опрос измерительных каналов с ОВТД осуществлялся с минимально возможным шагом по z (эквивалентно минимальному шагу по t). Результаты опроса для ОВТД₁ в виде зависимости $C\left(z\right)$ при прохождении торцом зуба зоны чувствительности датчика аппроксимировались степенным полиномом вида

$\begin{array}{l}C\left(z\right)=-75993708.74+14010849.38z-1072967.246z^2+\\ +43696.16509z^3-998.2002507z^4+12.12894824z^5-0.061244362z^6\end{array}$. (5)

Далее с помощью одного из численных метода поиска экстремума функции одной переменной (в рассматриваемом случае использовался метод золотого сечения) определялось значение координаты z_э, соответствующей «идеальному» экстремуму C_э. Затем для заданной частоты вращения ротора ТНА по формуле (4) вычислялось расстояние между двумя соседними импульсами опроса (l_осч) и в соответствии с (5) определялись значения C_э-АЦП для $z=z_{э}\pm \frac{l_{отсч}}{2}$.

Тогда с учетом (2) для заданных исходных данных относительная погрешность дискретизации $\left(\delta =\frac{\Delta С}{C_{э}}\cdot 100\%\right)$ составит 0,57 % для скорости вращения 20 000 об/мин и 0,011 % для скорости вращения 8 000 об/мин соответственно. В случае необходимости указанная погрешность может быть уменьшена за счет дополнительной обработки сигнала C_АЦП(t). В [12] предлагается способ снижения погрешности дискретизации за счет дополнительной аппроксимации кодов в зоне C_{э_АЦП} на основе полиномов Чебышева I рода или квадратичной параболы с нахождением экстремума аппроксимированной функции численными или аналитическими методами соответственно. В частности, использование алгоритма, предусматривающего в качестве аппроксимирующей функции квадратичную параболу с последующим аналитическим определением координат её вершины (экстремального значения), позволяет уменьшить рассматриваемую погрешность дискретизации до 0,23 % при вращении ротора ТНА с частотой 20000 об/мин и до 0,003 % для частоты вращения ротора 8000 об/мин.

Еще одной составляющей систематической погрешности является погрешность вычисления осевого перемещения вала ротора ТНА в РУП. Как уже отмечалось, реализация кластерных методов измерения x,y-координат смещений элементов конструкций энергосиловых установок подразумевает совокупные измерения c помощью нескольких ОВТД (по числу искомых координат, в рассматриваемом случае – 2) с последующим нахождением искомых параметров путем решения системы уравнения, полученной на основе экспериментально снятых градуировочных характеристик вида (1).

Для снятия градуировочных характеристик измерительных каналов прототипа системы контроля состояния РУП использовался тот же стенд (см. рис. 1), что и в предыдущих экспериментах. Измерительный диск на валу электродвигателя был заблокирован в ситуации, когда один из зубьев находился в верхнем вертикальном положении. С помощью координатно-подвижной каретки имитатор статора с закрепленными на нем ОВТД устанавливался над измерительным диском в положении, соответствующим минимальному зазору между зубом и чувствительными элементами датчика и нулевому осевому смещению диска. Далее для каждого ОВТД путем последовательного перемещения каретки в радиальном и осевом направлениях устанавливались заданные положения датчика относительно зуба и фиксировался соответствующий цифровой код. Результаты градуировки для каждого ОВТД в виде двумерных таблиц или коэффициентов многопараметровых (в рассматриваемом случае – двухпараметровых) аппроксимирующих полиномов заносятся в память системы. На рабочих режимах функционирования системы по кодам C_1,э-АЦП и C_2,э-АЦП с помощью специальных алгоритмов [8, 14, 15] вычисляются искомые координаты x (осевые смещения) или y (радиальные зазоры).

Очевидно, что процесс экспериментальной градуировки каналов системы является длительным и трудоемким даже для измерения двухкоординатных перемещений. Поэтому зачастую приходится сокращать объем метрологических экспериментов, что, безусловно, приводит к увеличению соответствующих вычислительных погрешностей.

На рис. 5 в графическом виде представлены градуировочные характеристики измерительных каналов системы контроля состояния РУП для ОВТД₁ (C₁(x,y), рис. 5, а) и ОВТД₂ (C₂(x,y), рис. 5, б), полученные в диапазонах изменения радиальных зазоров от 0,5 до 1,5 мм с шагом 0,5 мм и осевых перемещений измерительного диска от –1,0 до +1,0 мм и шагом 0,2 мм.

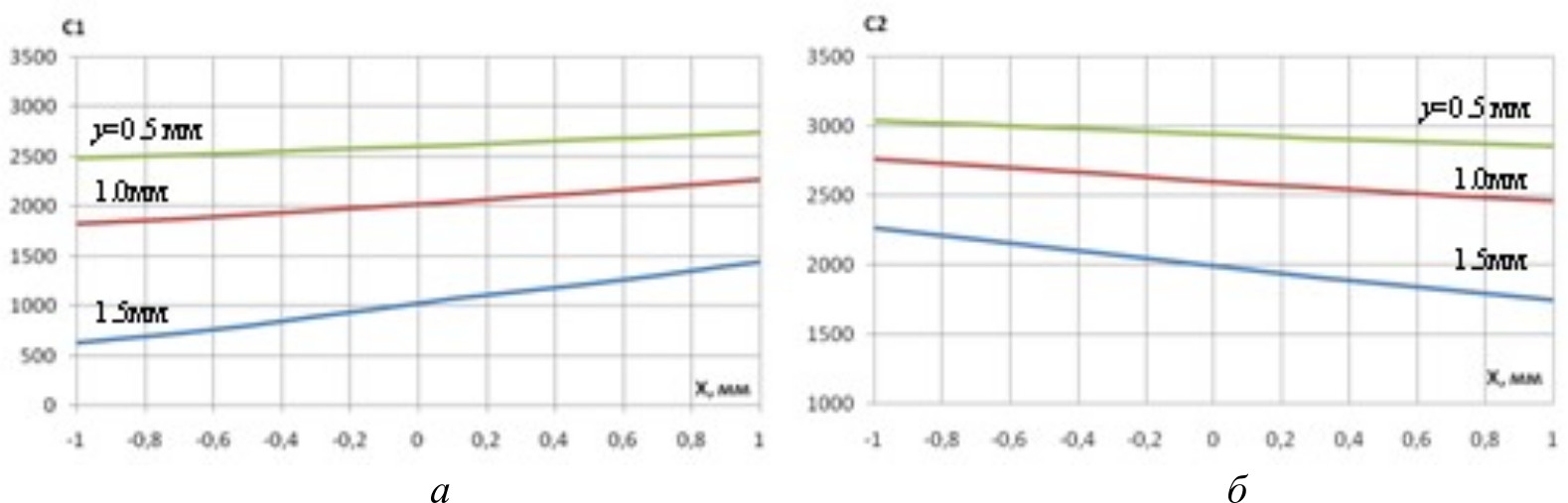

Рис. 5. Экспериментальные семейства ГХ для ОВТД1С1(х,у) (а) и ОВТД2С2(х,у) (б)



Для оценки вычислительной погрешности использовались те же технические средства (стенд на рис. 1) и та же методика, что и при снятии градуировочных характеристик. Однако в отличие от градуировочных экспериментов метрологический эксперимент проводился для промежуточных (не «узловых») значений по радиальному зазору, равных 0,75 и 1,25 мм. Контрольные точки по осевому перемещению оставались теми же, что и при градуировке ([$-1.0$, $-0.8$, $-0.6$, $-0.4$, $-0.2$, 0, 0.2, 0.4, 0.6, 0.8, 1.0]). Вычислительная погрешность рассчитывалась в соответствии с выражением

${\delta }_{в}=\frac{x_{р}-x_{в}}{{х}_2-{х}_1}\cdot 100\%$, (6)

где x_p – реальное значение осевого смещения, выставляемое с помощью координатно-подвижной каретки, x_в – вычисленное на основе результатов измерения с помощью соответствующих алгоритмов значение осевого смещения, x₁, x₂ – границы диапазона измерения осевых перемещений вала ($x_1=-1.0$ мм, $x_2=+1.0$ мм).

Результаты расчета вычислительной погрешности для двух значений радиальных зазоров при изменяющихся осевых перемещениях вала в РУП ТНА (измерительного диска) представлены в графическом виде на рис. 6.

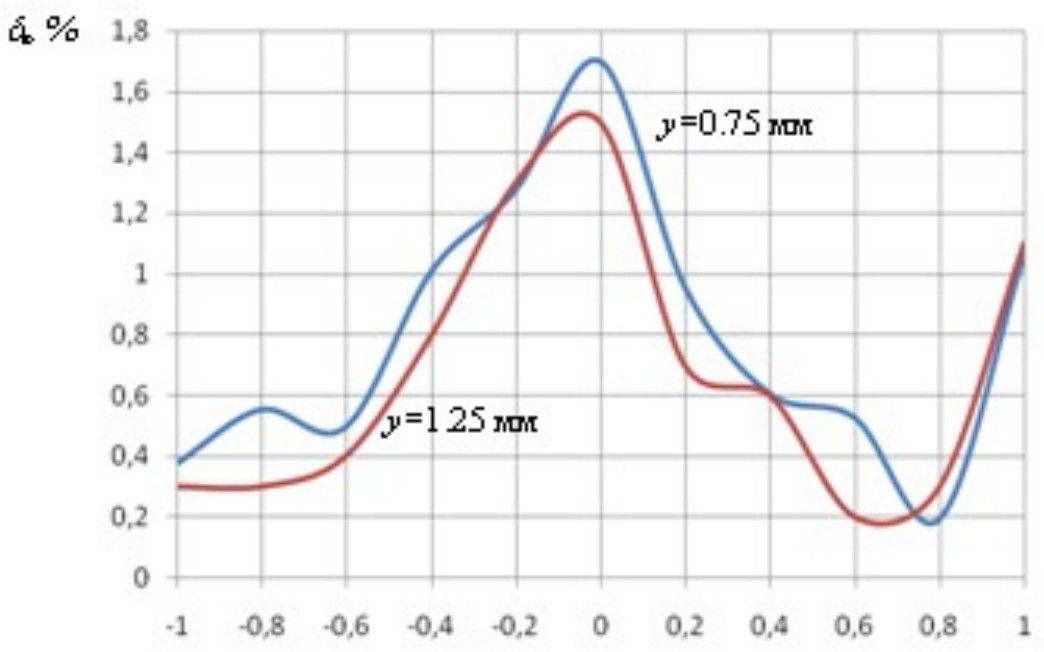

Рис. 6. Приведенная погрешность вычисления осевых смещений вала в РУП



Как видно из представленных данных, погрешность вычисления осевых смещений (x-координаты) для обоих случаев не превышает 1,8 %. При этом максимального значения погрешность достигает в случае, когда зуб на измерительном диске равноудален от чувствительных элементов ОВТД₁ и ОВТД₂ ($x=0$), постепенно уменьшаясь к краям диапазона (максимальное осевое перемещение вала в том или ином направлении). В большинстве случаев для функций контроля состояния РУП указанной погрешности вполне достаточно, чтобы достоверно определить направление и величину перемещения вала в подшипнике. Однако при необходимости погрешность может быть уменьшена за счет более подробной градуировки измерительных каналов системы или использования для определения осевых перемещений функций преобразования, полученных расчетным путем [9]. В последнем случае необходима разработка адекватных моделей электромагнитного взаимодействия элементов конструкций силовых установок с чувствительными элементами ОВТД [16–18].

Погрешность может быть снижена за счет уменьшения шага по координатам x и y при формировании ГТ из-за особенностей работы алгоритма вычисления координат смещения. Подробная оценка такой погрешности приведена в работе [7].

Заключение

Применительно к задаче контроля состояния РУП ТНА приведены некоторые оценки случайной и систематической составляющих основной погрешности измерения осевых перемещений вала, увеличивающихся по мере разрушения подшипникового узла и характеризующих его износ. Показано, что для фрагмента выборки кодов объемом 150 отсчетов, полученной при опросе измерительного канала с ОВТД, большая часть кодов не выходит за пределы разброса в ±4 единицы. При этом СКО составило 3,09 единицы, а его относительное значение, приведенное к диапазону изменений выходных кодов, составило 0,23 %. Усреднение рассматриваемой выборки всего по 10 отсчетам привело к уменьшению максимального разброса кодов до ±2,5 единицы, СКО при этом составило 1,1 единицы, т. е. в относительных единицах приведенная к диапазону изменений выходных кодов случайная погрешность уменьшилась почти втрое и составила 0,08 %.

Оценена погрешность дискретизации сигнала на выходе ИЦ с ОВТД применительно к задаче измерения осевых перемещений вала в РУП с учетом используемых средств аналого-цифрового преобразования и рабочей частоты вращения ротора ТНА. Показано, что указанная составляющая систематической погрешности составляет 0,57 % при скорости вращения ротора ТНА, равной 20 000 об/мин, и 0,011 % для скорости вращения 8 000 об/мин соответственно. При этом применение дополнительной цифровой обработки сигнала в области экстремальных значений кодов, соответствующих прохождению торцом зуба измерительного диска зоны чувствительности ОВТД, позволило уменьшить данную составляющую вдвое (до 0,23 %) при вращении ротора ТНА с частотой 20000 об/мин и почти на порядок (до 0,003 %) – для частоты вращения ротора 8000 об/мин.

На основе экспериментально снятых градуировочных характеристик исследована погрешность вычисления искомых перемещений вала ротора ТНА в осевом направлении в РУП, характеризующих процесс разрушения подшипника при двух значениях зазоров между чувствительным элементом ОВТД и зубом измерительного диска. Показано, что вычислительная погрешность для обоих случаев не превышает 1,8 %, достигая максимальных значений для положения измерительного диска, когда зуб равноудален от чувствительных элементов ОВТД₁ и ОВТД₂ (x = 0), постепенно уменьшаясь к краям диапазона (максимальное осевое перемещение вала в том или ином направлении). Отмечено, что для функций контроля состояния РУП указанной погрешности вполне достаточно для достоверного определения направления и величины перемещения вала в подшипнике. Уменьшения указанной составляющей погрешности требует более подробной градуировки измерительных каналов системы или использования функций преобразования измерительных каналов на основе моделей электромагнитного взаимодействия элементов конструкций силовых установок и ОВТД.



¹ Внешний вид диска, установленного на валу имитатора ротора ТНА, представлен на рис. 1, а, б, поз. 2.
