Virtual tests of robotic vehicle units for virtual commissioning

Cover Page

Abstract

The creation of robotic vehicles for agricultural purposes is a promising direction in the automotive industry. The complexity of the self-driving truck's design, work in difficult operating conditions, and a large number of measuring devices and processing subsystems determine the relevance of creating a virtual test system. These tests are part of the overall virtual commissioning process for a robotic vehicle. The article discusses a set of basic subsystems that provide virtual tests based on a model-based approach: mathematical modeling, measurement modeling, information subsystem with databases, visualization and documentation subsystem. Metrological models of measuring channels for virtual tests have been developed, allowing simulating random vehicle parameter changes. The testing process covers all the most essential components of a robotic vehicle. For example, the article presents a dynamic model of the braking system of a robotic chassis and shows the results of braking modes' virtual tests. The developed virtual test system is used to create a KAMAZ truck as part of a robotic system for agricultural vehicles.

Full Text

Введение

Создание роботизированных транспортных средств охватывает новые области применения. Одно из перспективных направлений, активно развиваемое в настоящее время, – разработка роботизированных автомобилей (РА) сельскохозяйственного назначения [1–6]. Фирма ПАО «КАМАЗ» в кооперации с Самарским государственным техническим университетом реализует проект создания роботизированной системы сельскохозяйственных автомобилей на базе семейства КАМАЗ с автономным и дистанционным режимами управления [7, 8].

Такая система обуславливает повышенные требования к надежности агрегатов роботизированных автомобилей, которые следует обеспечивать уже на стадии проектирования отдельных агрегатов.

Решение этой задачи сталкивается с рядом проблем, вызванных сложными условиями эксплуатации автомобилей при работе на некачественном покрытии полевых дорог. Современный подход к управлению жизненным циклом (PLM) включает в себя базовую компоненту – виртуальный ввод изделия в эксплуатацию (Virtual Commissioning) [9–12]. Виртуальный ввод в эксплуатацию охватывает широкий спектр задач: от создания концепции и конструкции роботизированного автомобиля до проектирования производственных линий и цехов.

При разработке роботизированного автомобиля КАМАЗ было предложено использовать моделе-ориентированный подход к проектированию кибер-физических систем, базирующийся на широком использовании математических и имитационных моделей [13–16]. В то же время из-за невозможности получения полностью адекватных моделей агрегатов автомобиля необходимая информация выявляется с помощью натурных испытаний, которые проводятся на различных этапах жизненного цикла.

В настоящей статье рассматривается подход, связанный с использованием виртуальных моделей агрегатов автомобиля и виртуальных испытаний. Виртуальные испытания [17, 18] являются составной частью более общего процесса – виртуального ввода в эксплуатацию сложных технических объектов. С одной стороны, виртуальная модель агрегата позволяет на ранних этапах проектирования выявить несоответствие требованиям к основным эксплуатационным характеристикам. С другой стороны, виртуальные испытания автомобиля также позволяют выполнить отладку производственных процессов и проектирование производственных линий.

Управление виртуальными испытаниями агрегатов автомобиля

Проведение физических экспериментов по испытаниям агрегатов, систем и всего автомобиля – достаточно трудоемкий и дорогостоящий процесс, занимающий значительное время. Это обстоятельство ограничивало число проводимых испытаний с уже изготовленными агрегатами автомобиля. Цифровизация производства и развитие информационных технологий позволяют сочетать натурные испытания агрегатов и подсистем автомобиля с имитацией их испытаний на компьютере. Такой подход сокращает объем физических испытаний и затраты на эксплуатацию комплекса испытательного оборудования. Кроме того, появляется возможность исследования таких режимов и сценариев работы автомобиля, которые не были охвачены ранее.

В состав системы виртуальных испытаний входят следующие основные компоненты:

–подсистема математического моделирования агрегатов;

–подсистема планирования эксперимента;

–подсистема имитации погрешностей установки параметров и измерений;

–подсистема визуализации процесса испытаний и документирования.

Общая структура системы виртуальных испытаний представлена на рис. 1. Методологической основой является экспертная система, содержащая базу знаний математических моделей агрегатов и интерфейс специалиста-аналитика. В базе знаний реализована онтология предметной области автомобильных агрегатов с ориентацией на шасси КАМАЗ, которая используется в сочетании с методом поиска моделей. Экспертная система обеспечивает вывод решений на основе новых фактов, получаемых при виртуальных испытаниях.

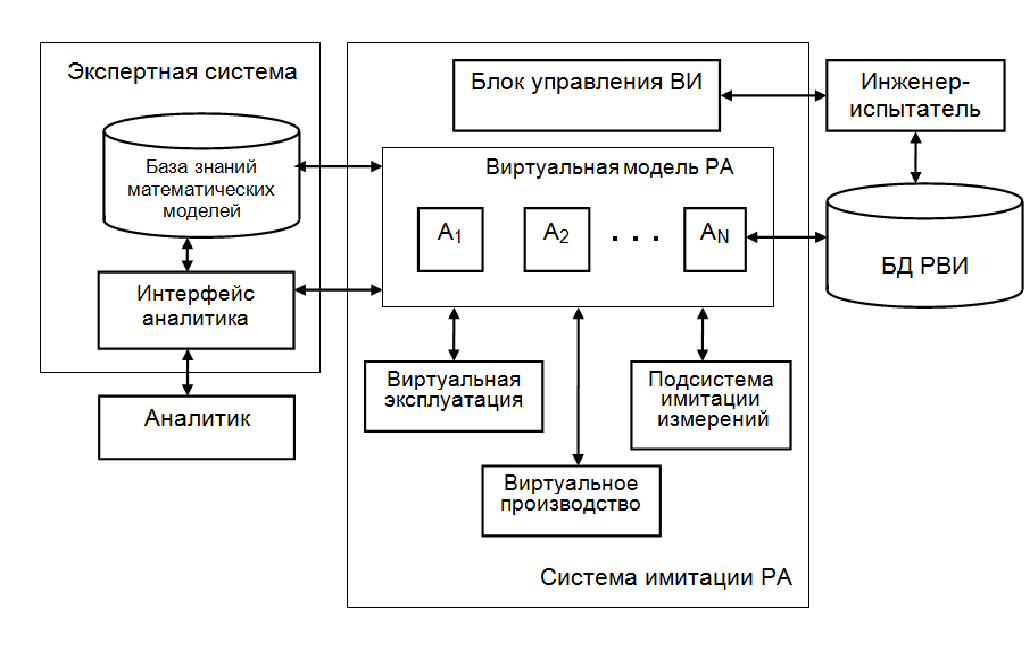

Рис. 1. Общая структура системы виртуальных испытаний агрегатов: А1, А2, ..., АN – модели агрегатов; БД РВИ – база данных результатов виртуальных испытаний; РА – роботизированный автомобиль



Одна из важных задач – идентификация математической модели по результатам виртуальных испытаний. Идентификация математической модели заключается в уточнении оценок параметров узлов по значениям измеряемых величин в процессе. В результате формируется математическая модель исследуемого экземпляра агрегата, согласованная с экспериментальными данными. Эта информация передается в базу знаний экспертной системы.

Подсистема планирования эксперимента предназначена для проведения виртуального эксперимента по нескольким планам: например, полный факторный эксперимент, дробный факторный эксперимент, центральное композиционное планирование эксперимента.

Набор виртуальных моделей A1, A2, ..., AN агрегатов роботизированного автомобиля РА выбирается в подсистеме планирования эксперимента и может модифицироваться в процессе испытаний.

База данных результатов виртуальных испытаний (БД РВИ) обеспечивает запись, хранение и визуализацию информации о проведенных испытаниях.

Система имитации ориентирована на работу в двух режимах:

  1. Виртуальная эксплуатация – имитация воздействий на агрегат условий движения: дорожного покрытия, внешней среды (температуры, влажности, осадков), а также режимов работы автомобиля: перевоз груза, порожний пробег, буксировка и т.п.
  2. Виртуальное производство – имитация производственных процессов изготовления агрегатов с учетом изменений проектных параметров по результатам виртуальных испытаний.

Роль инженера-испытателя заключается в задании режимов работы системы имитации в целом, контроле над ходом виртуальных испытаний, формировании отчетной документации. Аналитик обеспечивает функционирование экспертной системы, проводит изменение математических моделей, модифицирует правила вывода по результатам испытаний.

Структура информационной подсистемы и алгоритм виртуальных испытаний

Информационная подсистема представляет собой совокупность баз данных: базы знаний математических моделей агрегата и базы данных результатов виртуальных испытаний.

База знаний математических моделей является составной частью подсистемы математического моделирования агрегата и хранит информацию о математических моделях узлов, агрегатов и систем автомобиля. На основе этих моделей проводятся имитационные испытания, проектный расчет агрегата и расчет его эксплуатационных характеристик.

База данных результатов виртуальных испытаний БД РВИ содержит следующую информацию:

–название модели и типа агрегата автомобиля;

–серийный номер;

–конструктивные особенности агрегата;

–год производства и сертификации;

–производитель агрегата;

–основные технические характеристики;

–история виртуальных и натурных испытаний, проводившихся с данным экземпляром агрегата.

Алгоритм виртуальных испытаний представляет собой последовательность этапов:

  1. Осуществляется выбор типа и модели i-го агрегата и передача соответствующей математической модели из базы знаний в систему имитации РА.
  2. Исходные параметры агрегата и данные об условиях эксплуатации передаются в подсистему математического моделирования, где совместно с математической моделью они составляют виртуальную модель агрегата Aj.
  3. В подсистеме планирования эксперимента выбирается задача испытаний, проводится расчет характеристик агрегата и выполняется виртуальный эксперимент с имитацией случайных девиаций значений определенного набора параметров.
  4. Выполняется имитация измерений параметров агрегата со случайными погрешностями в измерительных каналах, соответствующих реальным измерительным устройствам роботизированного автомобиля.
  5. На основании полученных результатов имитационного эксперимента выполняется идентификация математической модели агрегата.
  6. В случае значительного расхождения аналитик принимает решение о модификации исходной математической модели. После этого возможно повторение п.2.
  7. После проведения виртуального эксперимента данные заносятся в БД РВИ и формируется протокол испытаний. На основе этих данных строятся различные диаграммы, иллюстрирующие различные взаимозависимости параметров агрегата.

 Имитация измерительных процессов при виртуальных испытаниях

Качество и адекватность моделей во многом определяются возможностью имитировать факторы, имеющие случайный характер: внешние воздействия окружающей среды, отклонения параметров агрегата от проектных значений. В результате появляется возможность учета индивидуальных особенностей каждого конкретного экземпляра агрегата, которые возникают при его изготовлении (например, погрешности изготовления блока цилиндров, сборки кривошипно-шатунного механизма, коленчатого вала и т. п.). Значительное влияние оказывает и неточность измерения параметров испытываемого агрегата. В разработанной системе виртуальных испытаний используется подсистема имитации погрешностей установки параметров и измерений, которая служит для приближения модели к реальным условиям эксплуатации (рис. 2).

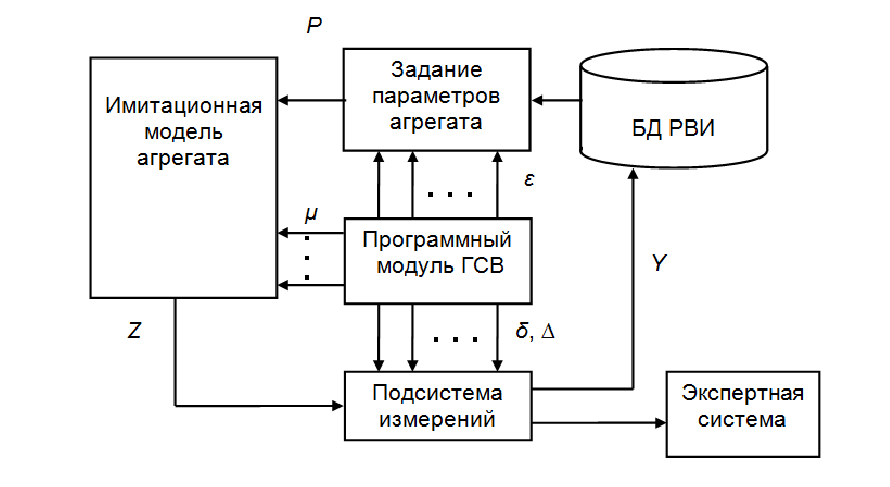

Рис. 2. Имитация погрешностей установки и измерения параметров агрегата: БД РВИ – база данных результатов виртуальных испытаний; ГСВ – генерация случайных величин



Номинальный вектор результатов виртуальных испытаний

YD=F(X,P,W),

где P – вектор параметров режимов работы агрегата;

X – вектор измеряемых характеристик;

W – множество внутренних состояний агрегата.

Вектор результатов при имитации случайных воздействий на агрегат:

YIM=F(Z(δ,Δ),P(ε),W(μ)),

где ε – отклонения параметров P агрегата от номинальных значений;

μ – отклонения внутренних состояний агрегатов от номинальных значений;

δ, ∆ – мультипликативные и аддитивные погрешности измерительных каналов.

Анализ метрологических характеристик измерительных каналов подсистемы имитации измерений проводится с использованием метрологической модели, связывающей функции преобразования, мультипликативные погрешности δ и аддитивные погрешности ∆ по методике, представленной в работах [19, 20]. На рис. 3 приведена структурная схема метрологической модели линейного измерительного канала.

Номинальная функция преобразования некоторого параметра X определяется выражением

XНОМ=Xi=1KSi,

где Si – функции преобразования (коэффициенты чувствительности) измерительных устройств;

X – входной сигнал.

Тогда общая случайная погрешность измерения ε равна разности между номинальной величиной и реально измеренным значением:

ε=XНОМXИЗМ.

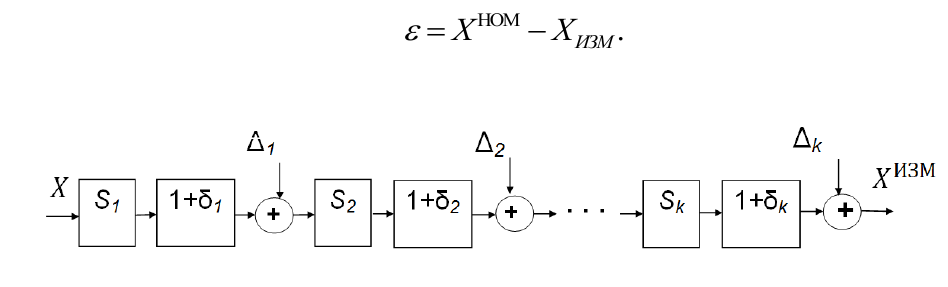

Рис. 3. Структурная схема измерительного канала для метрологической модели



Реально измеряемое значение XИЗМ зависит от величины мультипликативных δi и аддитивных ∆i составляющих погрешностей:

XИЗМ=(S1(1+δ1)+Δ1)(S2(1+δ2)+Δ2)...(Sk(1+δk))+Δk.  (1)

Предполагая, что произведения погрешностей δi и ∆i имеют пренебрежимо малые значения, получим следующие выражения для общей мультипликативной погрешности δ и общей аддитивной погрешности ∆:

δ=i=1Kδi , (2)

 Δ=i=1KΔij=1KSj. (3)

Случайный закон распределения общей погрешности задается путем генерации вероятностных характеристик величин δi и ∆i в формулах (2) и (3). Более сложные измерительные каналы, имеющие параллельно-последовательную структуру, описываются суперпозицией выражений вида (2) и (3).

Подсистема имитации измерений соответствует физической измерительной системе роботизированного шасси на базе модифицированной модели КАМАЗ 65119.

Полный набор контролируемых параметров включает:

–скорость (м/с);

–переключение передач (-1 (R), 0 (N), 1…7 (D));

–обороты двигателя (об/мин);

–температуру охлаждающей жидкости (°С);

–давление масла (°С);

–давление в первом и втором контурах (кПа);

–напряжение бортовой сети (В);

–предупреждения об ошибках, поступающие от двигателя, трансмиссии и EBS;

–направление движения (градус);

–угол поворота колес (градус);

–состояние (system ready – готовность к запуску двигателя);

–координаты нахождения автомобиля: lat (широта); lon (долгота).

Моделирование тормозной системы роботизированного шасси КАМАЗ

Виртуальные испытания проводились с большим числом видов агрегатов автомобиля, поэтому в данной статье для примера приводятся результаты моделирования тормозной системы. Моделирование агрегатов выполнялось в среде MATLAB/Simulink.

В роботизированном шасси КАМАЗ установлена тормозная система Wabco Standard. Виртуальные испытания проводились с учетом работы подсистем тормозной системы:

–ABS – антиблокировочная система;

–ASR – антипробуксовочная система;

–EBD – система распределения тормозных усилий;

–EBA – система экстренного торможения.

Функциональная динамическая модель тормозной системы приведена на рис. 4. Результаты моделирования приведены на рис.5, где показан коэффициент проскальзывания ρ(t) колеса при торможении с использованием ABS и без ABS.



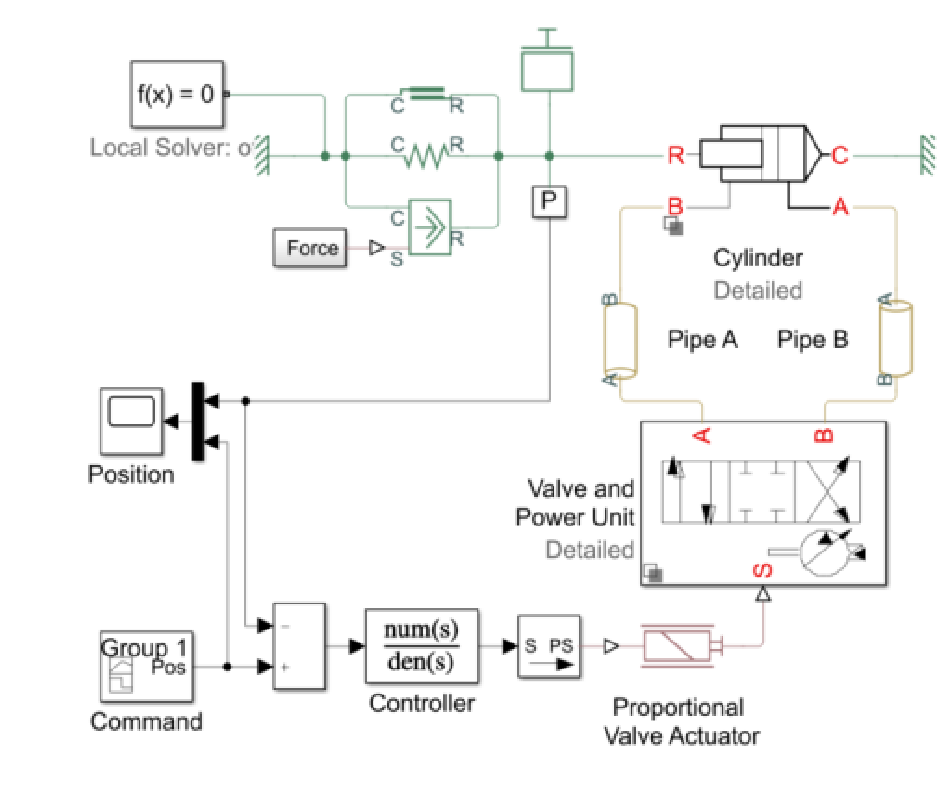

Рис. 4. Модель тормозной системы



На рис. 6 представлены графики угловой скорости вращения R(t) колеса и линейной скорости автомобиля V(t) в двух режимах.

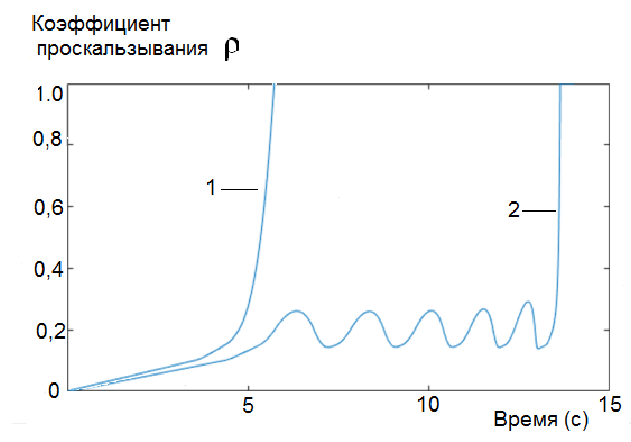

Рис. 5. Коэффициент проскальзывания колеса ρ(t): 1 – без ABS; 2 – с ABS

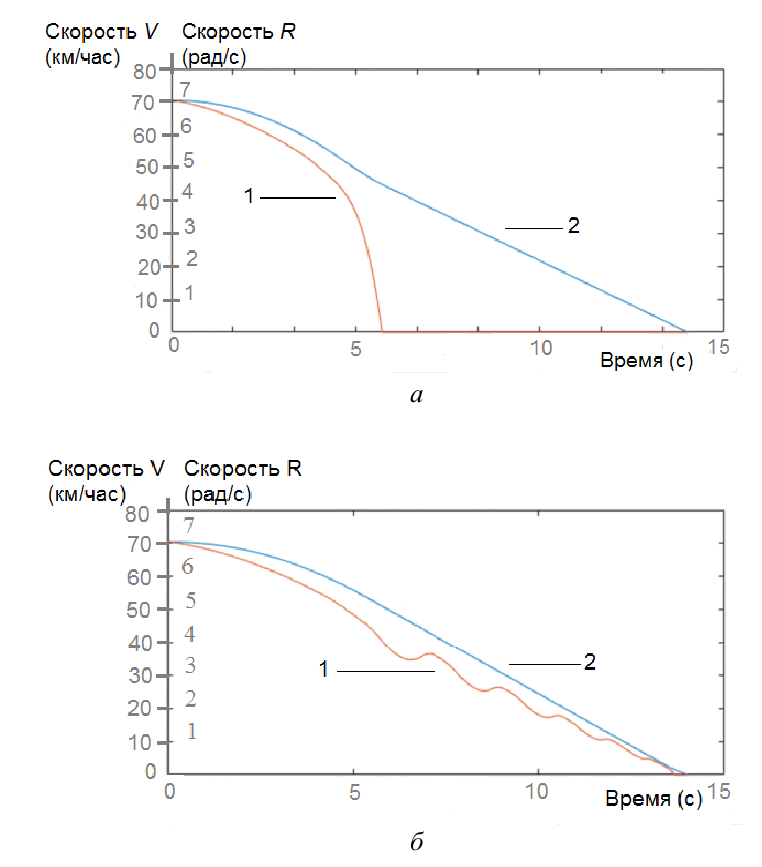

Рис. 6. Скорость автомобиля V и угловая скорость вращения колеса R: а – без ABS; б – с ABS; 1 – скорость колеса; 2 – скорость автомобиля



С целью определения параметров настройки модели проводились натурные эксперименты для режимов торможения на различных поверхностях. Контроль дорожной поверхности на экспериментальном автомобильном шасси выполнялся с помощью ультразвукового датчика, установленного под днищем автомобиля [21]. За счет определения времени и фазы отраженного сигнала была получена информация о степени шероховатости профиля покрытия, которая в дальнейшем использовалась для расчета коэффициентов модели.

В результате анализа модельных экспериментов было выявлено, что при работе ABS время скольжения с заблокированными колесами уменьшается в 2,4 раза. При этом время движения автомобиля до остановки практически совпадает для обоих режимов и равно 14 с. Важно отметить, что в режиме с ABS сохраняется степень управляемости рулем, что имеет особое значение для беспилотного автомобиля.

Полученные результаты моделирования движения при торможении обеспечивают проектирование «электронной педали», управляющей роботизированным автомобилем при перемещении по полевым дорогам.

Заключение

Разработка комплекса моделей агрегатов роботизированного автомобиля и проведение виртуальных испытаний значительно сокращают период от концептуального проектирования до создания экспериментального образца автомобиля. Виртуальные испытания агрегатов выявили некорректные проектные решения и неучтенные факторы, влияющих на процесс эксплуатации.

Дальнейшее развитие системы виртуальных испытаний связано с разработкой методов и алгоритмов виртуальных сценариев эксплуатации роботизированного автомобиля в различных условиях. Полученная информация будет обрабатываться с использованием метода оценки эффективности Data Envelopment Analysis (DEA) [22]. Это позволит на ранних этапах определять планируемые остаточные ресурсы агрегатов и прогнозировать их надежность. В рамках виртуального ввода в эксплуатацию полученные результаты будут положены в основу организации системы технического обслуживания и ремонта роботизированных сельскохозяйственных автомобилей.

×
