Автоматизированный мониторинг дорожного покрытия с учетом коррекции тропосферных задержек спутниковых навигационных сигналов

Полный текст

Введение

В группу факторов, в наибольшей мере влияющих на результаты координатных определений, входит тропосфера, неучет которой приводит к погрешностям в измерениях псевдодальностей от 2,5 (в зените) до 25 м (при углах возвышения спутника порядка 5°) [1, с. 8].

В широкозонных подсистемах, таких как WAAS и EGNOS, учет тропосферных задержек осуществляется с использованием стандартной модели, представленной в MOPS [2]. Данная модель основана на использовании пяти метеорологических параметров: атмосферного давления, температуры и парциального давления водяных паров на уровне моря и их вертикальных градиентах. Она устанавливает зависимость параметров тропосферы от местоположения приемника навигационных сигналов (широты и высоты над уровнем моря) и текущего дня года. Параметры модели, устанавливающие связь оценок метеопараметров с положением пользовательского приемника и датой, получены эмпирически. Первоначально эта модель была создана для обеспечения задач навигации авиационных потребителей в США, а затем предложена для использования в системе EGNOS.

Глобальные и региональные модели тропосферы, применяемые в спутниковой навигации

Согласно ICAOSARPS модели [3, с. 203$–$231] вычисление зенитных тропосферных задержек производится по формуле

${\delta }_{\text{троп}}=\left({\delta }_h+{\delta }_w\right)\cdot m\left(\beta \right)$, (1)

где ${\delta }_h$ $–$ зенитная гидростатическая составляющая задержки; ${\delta }_w$ $–$ зенитная «влажная» составляющая задержки; $m\left(\beta \right)$ $–$ функция преобразования зенитной задержки в задержку для угла возвышения $\beta$.

Зенитные гидростатическая и «влажная» компоненты тропосферной задержки вычисляются по формулам:

${\delta }_h=z_h\cdot {\left(1-\frac{k\cdot H}{T}\right)}^{\frac{g}{R_d\cdot k}}$, ${\delta }_w=z_w\cdot {\left(1-\frac{k\cdot H}{T}\right)}^{\frac{\left(\lambda +1\right)g}{R_d\cdot k}-1}$, (2)

где $g=\mathrm{9,80665}$ м/с2; $H$ $–$ высота приемника над средним уровнем моря (м); $T$ $–$ температура на среднем уровне моря (К); $k$ $–$ вертикальный градиент температуры (К/м); $R_d=\mathrm{287,054}$ (Дж/кг/К); $\lambda$ $–$ вертикальный градиент плотности водяных паров (безразмерный); $z_h$ $–$ зенитная гидростатическая составляющая задержки на среднем уровне моря; $z_w$ $–$ зенитная «влажная» составляющая задержки на среднем уровне моря.

Зенитные гидростатическая и «влажная» составляющие тропосферной задержки на среднем уровне моря вычисляются по формулам:

$z_h=\frac{{10}^{-6}\cdot k_1\cdot R_d\cdot P}{g_m}$, $z_w=\frac{{10}^{-6}\cdot k_2\cdot R_d}{g_m\cdot \left(\lambda +1\right)-k\cdot R_d}\cdot \frac{e}{T}$, (3)

где $k_1=\mathrm{77,604}$ К/мбар; $k_2=382000$ К2/мбар; $P$ $–$ давление на среднем уровне моря (мбар); $g_m=\mathrm{9,784}$ м/с2; $e$ $–$ давление водяных паров на среднем уровне моря (мбар).

Используемые в модели метеорологические параметры (атмосферное давление, температура и парциальное давление водяных паров на уровне моря и их вертикальные градиенты) определяются на основании данных, приведенных в табл. 1, по формуле

$\xi \left(\phi ,D\right)={\xi }_0\left(\phi \right)-\Delta \xi \left(\phi \right)\cdot \text{cos}\left(\frac{2\cdot \pi \cdot \left(D-D_{\text{min}}\right)}{\mathrm{365,25}}\right)$, (4)

где $\phi$ $–$ широта приемника; $D$ $–$ день года (начиная с 1 января); $D_{\text{min}}=28$ для северных широт; $D_{\text{min}}=211$ для южных широт; ${\xi }_0$ и $\Delta \xi$ $–$ средние значения и сезонные вариации метеопараметров соответственно.

Функция преобразования $m\left(\beta \right)$ задается выражением (для углов возвышения, больших 5º)

$m\left(\beta \right)=\frac{\mathrm{1,001}}{\sqrt{\mathrm{0,002001}+{\sin }^2\beta }}$. (5)

Таблица 1. Метеорологические параметры

Решение об использовании тропосферной MOPS-модели в EGNOS сопровождалось проведением ряда исследовательских работ, направленных на ее аттестацию в условиях Европы и оценку точностных характеристик. Более того, проведение такого рода исследований рекомендуется для каждого региона [4]. Работы по аттестации тропосферной модели проводились практически на всей территории Европы (Германия [5], Англия [6] и др.). Отчет по результатам аттестации SBASMOPS модели тропосферы для использования в EGNOS подготовлен National Aerospace Laboratory (Нидерланды) по заказу Европейского космического агентства в 2004 году [7].

Как показывают результаты исследований [5$–$7], максимальные погрешности оценивания зенитной тропосферной задержки лежат в диапазоне 14$–$18 см при значениях RMS (Root Mean Squared) от 3,9 до 5,1 см.

Возможно также использование подходов к компенсации влияния тропосферы на измеряемые навигационные параметры. Все они в том или ином виде предусматривают интерполяцию тропосферных задержек, оцененных для станций сети, на место расположения пользовательского навигационного приемника. Основные различия между подходами заключаются в выборе аппроксимирующих функций.

Так, в Германии предложена интерполяция метеопараметров, заданных в узлах сети с ячейками 1º×1º [5, 8], на точку расположения пользовательского навигационного приемника. Причем интерполяция осуществляется для каждого метеопараметра по отдельности. Согласно [8] это обеспечивает точность компенсации зенитных тропосферных задержек с погрешностью порядка 40 мм (RMS).

В Швейцарии аппроксимация зенитных тропосферных задержек осуществляется с использованием их разложения в ряд по широте, долготе и высоте приемника потребителя [9]:

$q=\frac{\Delta {\rho }_{trop}}{\Delta {\rho }_{trop\mathrm{,0}}\left(h\right)}=c_0+c_{\phi }\cdot \Delta \phi +c_{\lambda }\cdot \Delta \lambda +c_h\cdot \Delta h+c_{h^2}\cdot \Delta h^2$, (6)

где $\Delta {\rho }_{trop}$ $–$ зенитная тропосферная задержка в точке с координатами $\left(\begin{array}{ccc}\phi & \lambda & h\end{array}\right)$ $–$ широта, долгота и высота соответственно; $\Delta {\rho }_{trop\mathrm{,0}}\left(h\right)$ $–$ априорная величина зенитной задержки как функция высоты, вычисляемая с использованием модели высотного профиля тропосферы.

Такое представление обеспечивает компенсацию зенитных тропосферных задержек для территории Швейцарии (RMS) с точностью порядка 3 см.

Основой для достижения такой точности аппроксимации зенитных тропосферных задержек являются фазовые наблюдения сети GPS-станций. Причем обработка фазовых наблюдений и оценивание параметров тропосферы в настоящее время осуществляются только для сетей, в которых станции удалены друг от друга на расстояния порядка 50$–$70 км. Это ограничение обусловлено рядом факторов, наиболее весомыми из которых являются усложнение процедуры раскрытия неоднозначности фазовых наблюдений по мере удаления станций друг от друга (разрежения сети) и ограниченная территориальная пригодность используемых региональных моделей тропосферы.

Структурная схема первичного узла сбора информации автоматизированной подсистемы мониторинга состояния дорожного покрытия

На основе требований к функциональности и гибкости аппаратного обеспечения была разработана структурная схема, которая идентифицирует основные компоненты аппаратного обеспечения АП МС ДП.

Основным устройством аппаратной части является микроконтроллер MSP432P401R, играющий роль локального сервера. Все датчики подключены к микроконтроллеру через различные интерфейсы. Объединение всех устройств в одну автоматизированную подсистему создает узел, отвечающий за сбор и базовую обработку данных. На основе данных предыдущих исследований [10] была разработана аппаратная конфигурация, включающая следующие ключевые компоненты:

·сменный модуль на базе микроконтроллера MSP432P401R (обеспечивает обработку и исполнение машинных команд);

·GPS-приемник (определяет координаты транспортного средства в реальном времени) [11];

·трехосевой акселерометр (фиксирует ускорения ТС по осям $X$, $Y$, $Z$ );

·интегрированный прототип подсистемы (объединяет все аппаратные модули в единую платформу);

·центр обработки данных (серверная инфраструктура для мониторинга ДП, куда поступает информация для анализа дорожными службами).

На рис. 1 представлена структурная схема аппаратной части АП МС ДП.

На рис. 2 представлена структурная схема платы MSP432P401R. Данная плата совместима с операционной системой реального времени TI-RTOS, разработанной компанией Texas Instruments[10]. К особенностям TI-RTOS можно отнести следующее: представляет собой не только ОС, но и набор сервисных библиотек; позволяет подключать дополнительные модули для расширения функционала; обеспечивает управление памятью и выполнение задач в режиме реального времени.

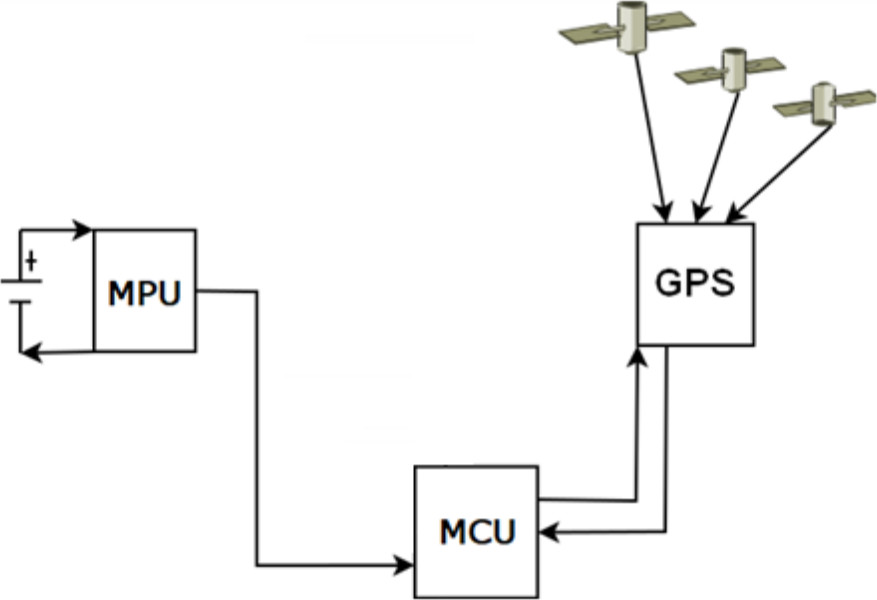

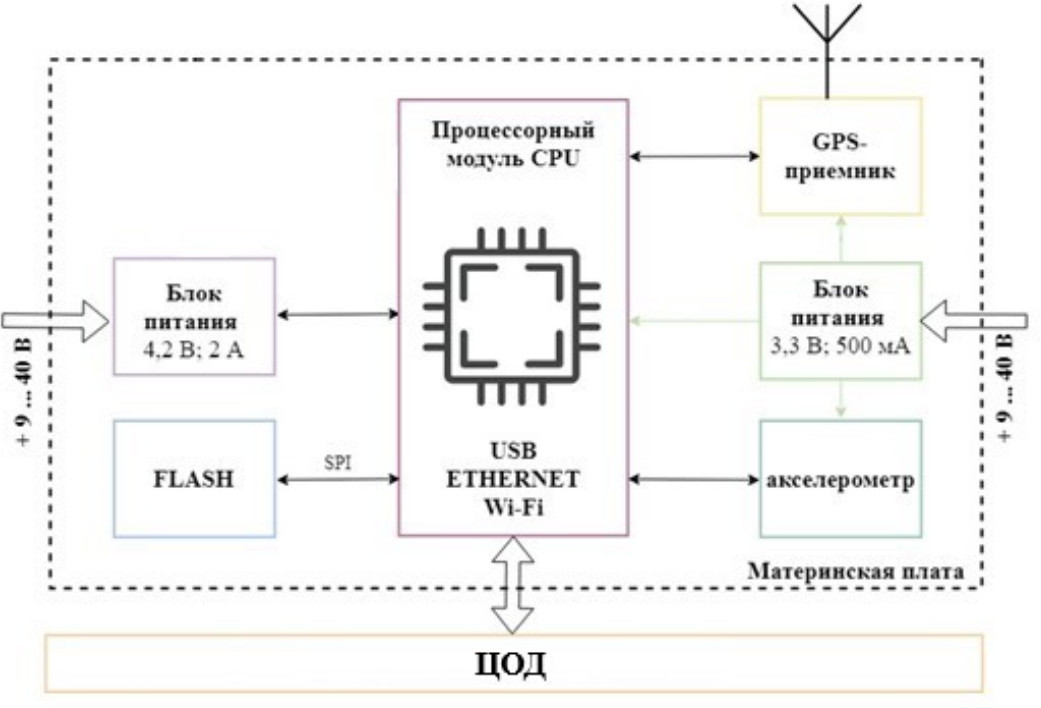

Рис. 1. Структурная схема аппаратной части АП МС ДП

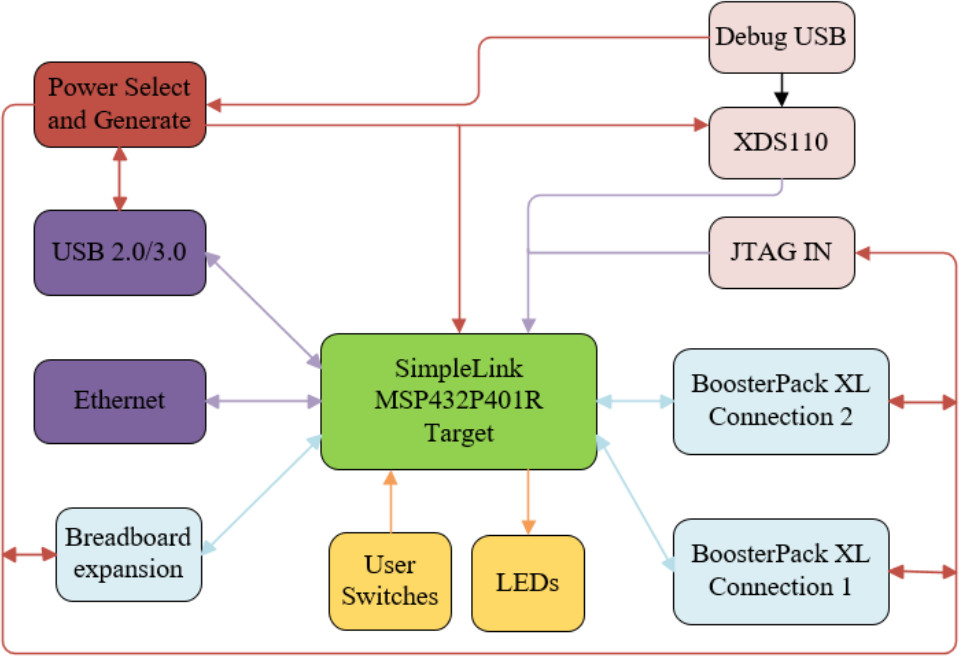

Рис. 2. Структурная схема платы MSP432P401R

На рис. 3 представлена структурная схема АП МС ДП.

Данная интеграция позволит планировать потоки, а также организовывать синхронизацию между ними, конкретнее $–$ передачу данных из одного потока в другой.

Рис. 3. Структурная схема АП МС ДП

Разработка опытного образца АП МС ДП

Главное требование к разрабатываемой аппаратной части АП МС ДП - полная изоляция от центрального сервера и требуемое расположение непосредственно на общественном транспорте. Разрабатываемое решение должно быть легко расширяемым и отказоустойчивым по отношению к внешним факторам [12].

В рамках данной разработки была выбрана аппаратная платформа MSP432P401R компании Texas Instruments (рис. 4). Согласно ранее проведенному анализу [13] платформа поддерживает интерфейсы SPI, UART и еще множество коммуникационных интерфейсов для подключения цифровых периферийных устройств, включая датчики и различные модули для обработки данных.

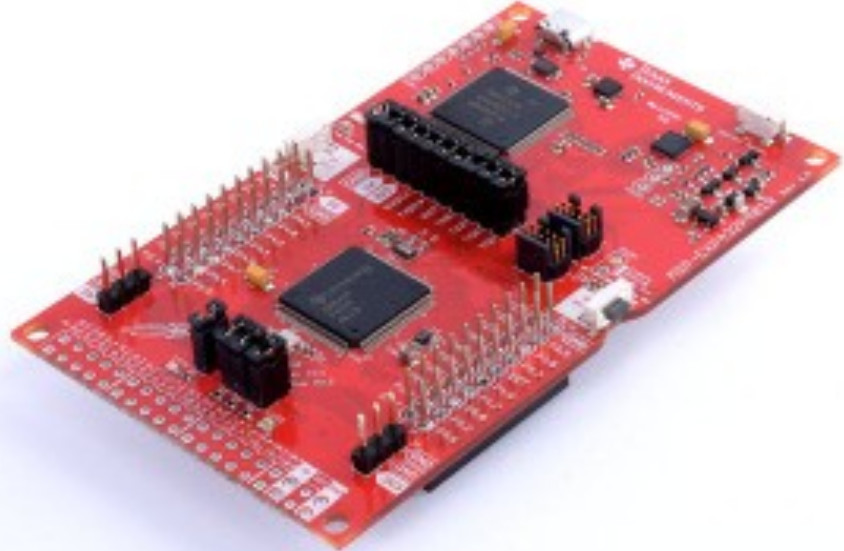

Рис. 4. Микроконтроллер MSP432P401R

Микроконтроллеры MSP432 представляют собой высокопроизводительные устройства с расширенной периферийной поддержкой. Одной из ключевых особенностей данной серии является продвинутая аналоговая подсистема, включающая 14-битный аналого-цифровой преобразователь (АЦП) с частотой дискретизации до 1 Мвыб/с и два аналоговых компаратора. Многие периферийные модули были заимствованы из энергоэффективной линейки MSP430 [14], что обеспечило оптимальное сочетание производительности и экономии энергии.

Основные технические характеристики семейства: процессорное ядро ARM Cortex-M4F с тактовой частотой 48 МГц, энергопотребление 95 мкА/МГц в активном режиме, диапазон питающих напряжений от 1.62 до 3.7 В, объем памяти - до 256 Кб Flash и 64 Кб RAM, 24-канальный 14-битный АЦП, до 16 каналов аналоговых компараторов, 4 блока eUSCI_A (UART/IrDA/SPI), 4 блока eUSCI_B (I2C/SPI), аппаратное шифрование AES256 и CRC32, встроенный DC/DC преобразователь и до 84 программируемых вводов/выводов.

Как показали исследования [10, 13], система питания микроконтроллера реализована по гибридной схеме:

• LDO-стабилизатор, который обеспечивает быстрое включение при выходе из режима энергосбережения;
• DC/DC-преобразователь, который активируется после готовности, снижая потребление на 35 % по сравнению с LDO.

Texas Instruments предлагает специализированные средства отладки, такие как EnergyTrace+ для анализа энергопотребления в различных режимах и ULP Advisor для автоматической оптимизации кода, а также для снижения энергозатрат.

В АП МС ДП микроконтроллер выполняет обработку данных с датчиков (включая MPU-9250 через SPI), коммуникацию с GPS-приемником по UART и запись информации на SD-карту через SPI-интерфейс. В свою очередь, поддержка операционной системы TI RTOS обеспечивает высокую эффективность обработки сенсорных данных при минимальном энергопотреблении.

Помимо микроконтроллера MSP432P401R в рабочей станции присутствует датчик MPU-9250. Данный модуль подключается через последовательный интерфейс SPI. Этот датчик используется для определения ускорения ТС по осям $X$, $Y$ , $Z$.

Рабочая станция в целом содержит следующие комплектующие:

• микроконтроллер MSP432P401R;
• GPS-модуль U-Blox NEO-M8L;
• датчик MPU серии 9250;
• SD-карта;
• блок питания (5В, 500 мА).

В табл. 2 показаны контакты, используемые для подключения датчика MPU-9250 и микроконтроллера MSP432P401R.

В табл. 3 показаны контакты, используемые для подключения SD-карты и микроконтроллера MSP432P401R.

Согласно изученным данным из [15, 16] составлена табл. 4, в которой отображены контакты сопряжения GPS-модуля с платой MSP-EXP432P401R.

Далее на рис. 5 представлена спроектированная схема GPS-модуля.

Современные системы автоматической трассировки демонстрируют высокую эффективность при работе с платами различной сложности $–$ от простых двухслойных до многослойных плат с разнотипными компонентами. Особого внимания заслуживает сеточный трассировщик, который оптимально подходит для проектирования однослойных плат с перемычками и не имеет ограничений по габаритным размерам.

Таблица 2. Контакты, используемые для подключения датчика MPU-9250

Таблица 3. Контакты, используемые для подключения SD-карты

Таблица 4. Контакты, используемые для подключенияGPS-модуля

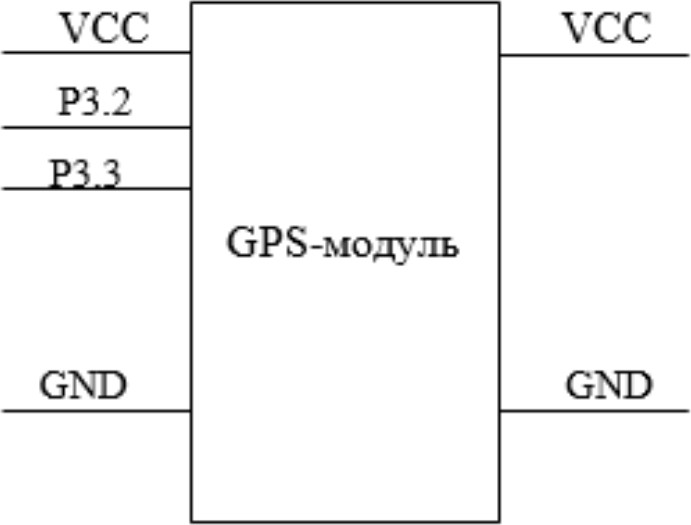

Рис. 5. Схема GPS-модуля

Перед непосредственной разработкой прототипа использована функция 3D-предпросмотра прототипа, которая позволяет создавать точные визуальные модели разрабатываемого устройства и выявлять потенциальные ошибки компоновки на ранних этапах. Также функция 3D-предпросмотра позволяет в реальном времени изменять масштаб и угол обзора модели благодаря поддержке аппаратного ускорения графики.

В процессе создания опытного образца были использованы следующие компоненты:

• оборудование для монтажа (паяльная станция);
• электронные компоненты (основная плата и плата подсистемы позиционирования, микроконтроллер MSP432P401R, акселерометр MPU-9250, GPS-модуль U-Blox NEO-M8L);
• система питания и хранения данных (блок питания 5В/500 мА и карта памяти SD-формата).

Для разработки печатных плат и принципиальных схем применялась параметрическая САПР FreeCAD, обладающая рядом преимуществ, например: открытый исходный код, возможность создания 3D-моделей плат, отсутствие ограничений на размеры проектируемых объектов, гибкий параметрический функционал, упрощающий внесение изменений в проект [12].

На рис. 6 представлена разводка контактных площадок для монтажа GPS-модуля, выполненная в среде проектирования FreeCAD.

Подключение GPS-модуля к процессору АП МС ДП выполняется через выход передатчика модуля (TXD) ко входу приемника процессора (P3.3/RX) и вход приемника модуля (RXD) к выходу передатчика процессора (P3.2/TX). Рабочее напряжение должно находиться в диапазоне 3.3$–$5 В, подключается питание через разъемы J1 и J3 (первый пин). Общий провод (заземление) подключается к разъемам J2 (20 пин) и J3 (22 пин) соответственно. Для передачи данных используется выход передатчика TXD, который подключается к разъему P3.3 на вход приемника (процессора) RX. Вход приемника RXD подключается к разъему P3.2 на выход передатчика TX. На рис. 7 показан опытный образец с GPS-модулем, подключенным к общей плате, демонстрирующий физическую реализацию всех соединений, корректное расположение компонентов на общей плате, а также практическую реализацию описанной схемы подключения.

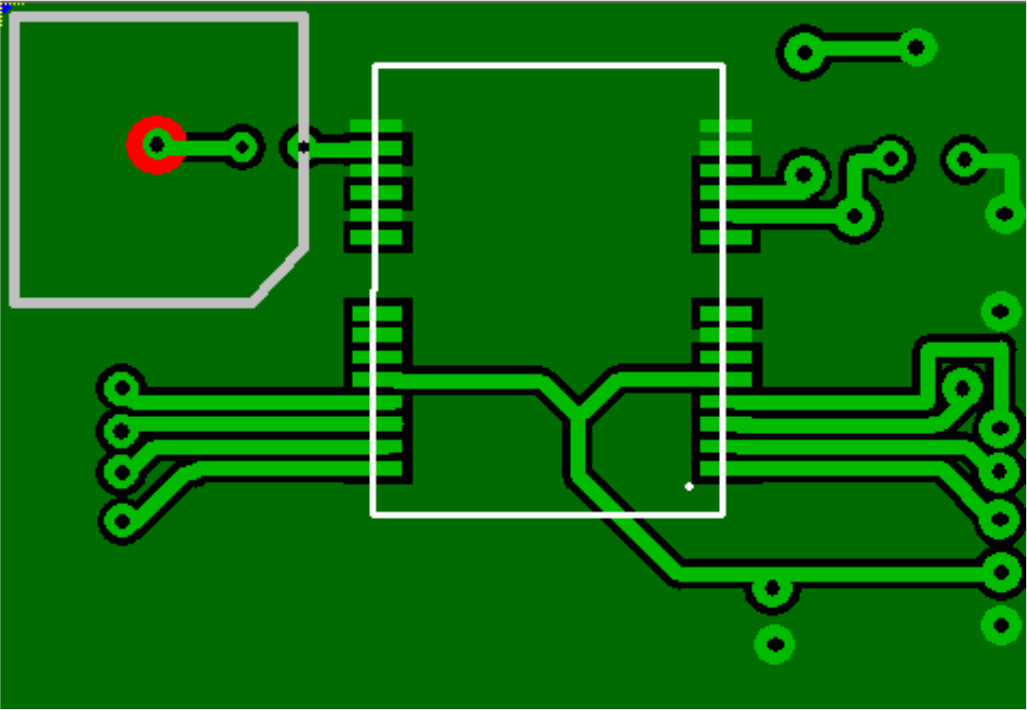

Рис. 6. Плата для GPS-модуля

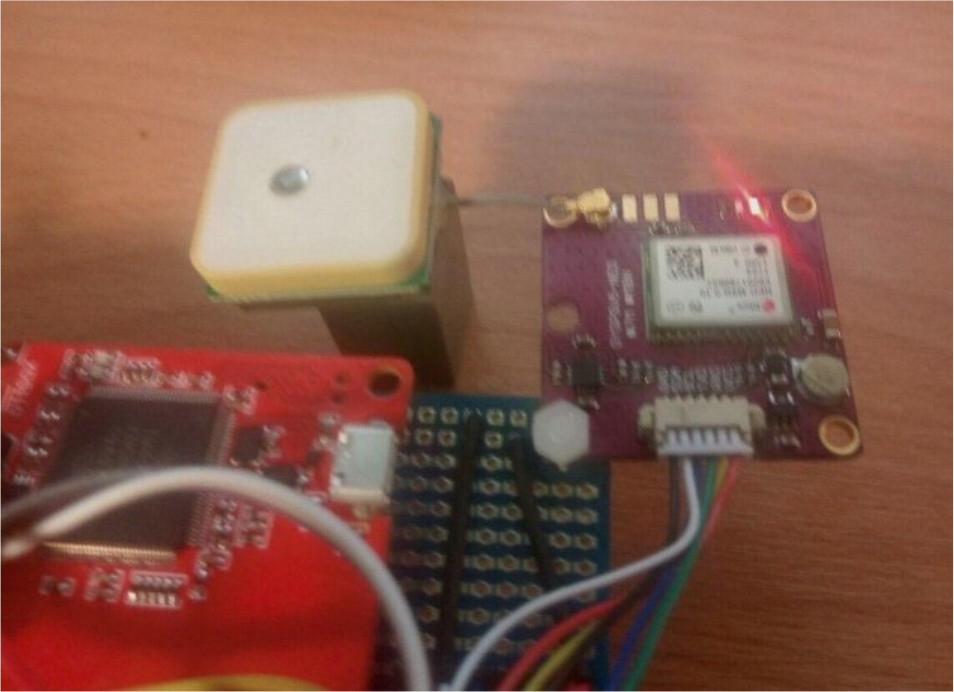

Рис. 7. Подключенный GPS-модуль

Подключение датчика MPU-9250 к процессору АП МС ДП осуществляется при напряжении питания от 2.4 до 3.6 В. Подключение питания производится через разъемы J1 и J3 (первый пин). Общий провод (заземление) подключается к разъемам J6 и J7 (20 пин). Сигнал синхронизации передается через разъем J5 7-го пина с использованием интерфейса SPI (CLK PQ0). Данные (SDA) выводятся через разъем J6 15-го пина к передатчику TX PQ2. Выборка кристалла MPU-9250 (CS) осуществляется через разъем J6 12-го пина, интерфейс SPI (PQ1). Для выборки кристалла BMP280 (CSB) используется разъем J6 13-го пина, интерфейс SPI (PP3). На рис. 8 показана плата с подключенными датчиками и SD-картой.

Подключение SD-карты требует напряжения питания в диапазоне от 2.4 до 3.6 В. Соединение осуществляется через разъемы J5 и J1 первого пина. Общий провод (заземление) подключается через разъемы J6 и J7 20-го пина. Сигнал синхронизации поступает через разъем J1 7-го пина с использованием интерфейса SPI (CLK PD3). Данные выводятся через разъем J2 14-го пина, который является приемником RX (PD0) для интерфейса MISO. Выборка кристалла SD-карты производится через разъем J2 12-го пина с использованием интерфейса SPI (PN3). На рис. 9 показан опытный образец АП МС ДП с подключенной SD-картой.

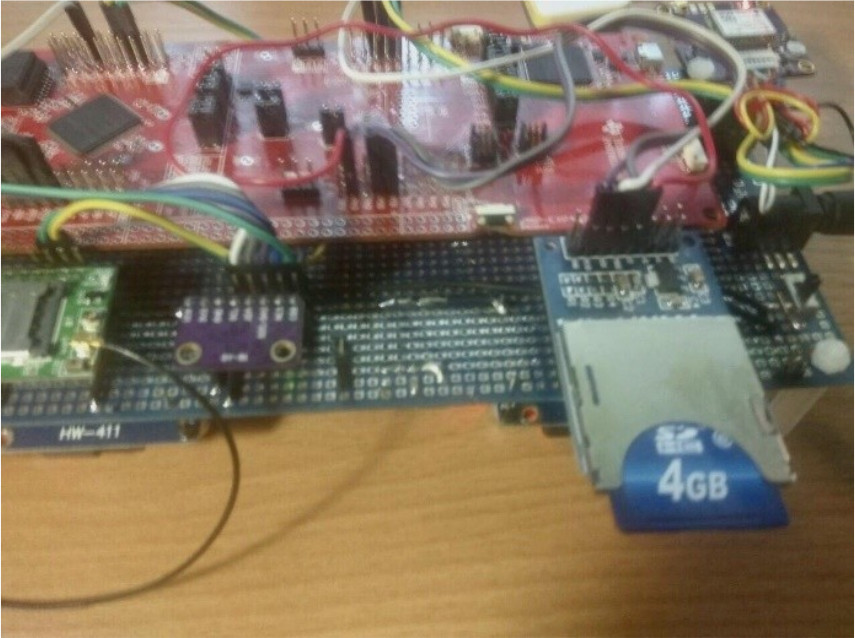

Рис. 8. Подключенные датчики и SD-карта

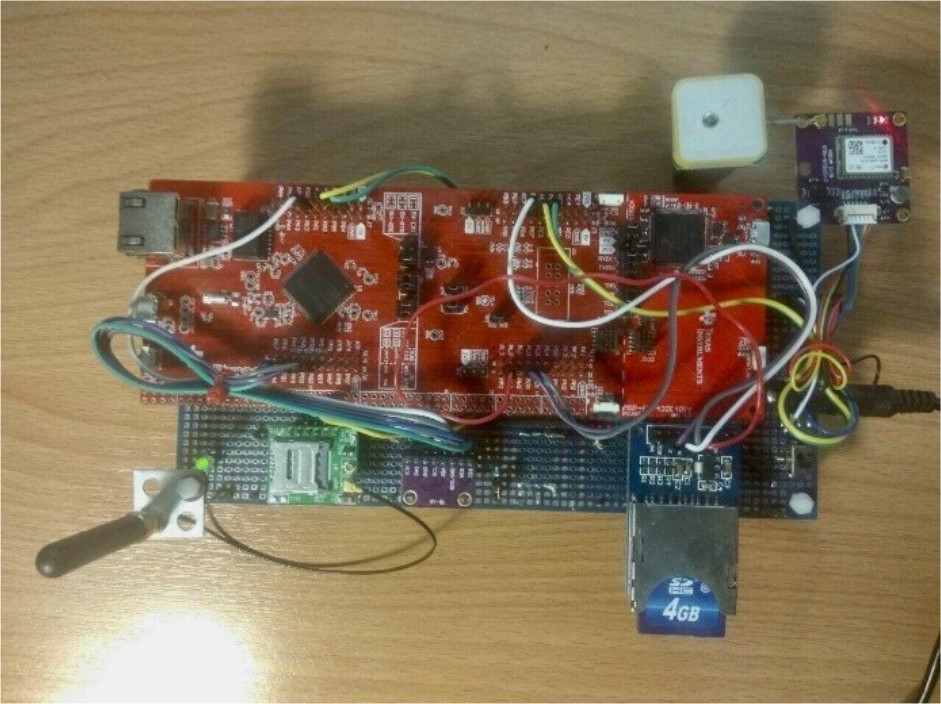

Рис. 9. Опытный образец АП МС ДП

Разработанная АП МС ДП позволяет проводить автоматизированный мониторинг состояния ДП в реальном времени.

Заключение

Использование глобальных и региональных моделей тропосферы, таких как MOPS, обеспечивает коррекцию тропосферных задержек навигационных сигналов, что значительно повышает точность определения координат. Структурная схема первичного узла сборки информации и опытный образец подтверждают техническую реализуемость и эффективность предлагаемого решения. На основе результатов программно реализованных моделей предобработки сигналов акселерометра, классификации состояния ДП и траекторной кластеризации маршрутов объезда выбоин становится возможной объективная оценка необходимости проведения ремонтных работ.

Таким образом, предложенный подход демонстрирует эффективность сочетания современных навигационных технологий и аппаратных решений для автоматизированного мониторинга ДП. Дальнейшие исследования направлены на оптимизацию моделей тропосферных задержек для Белгородской области и расширение функциональности подсистемы за счет алгоритмов машинного обучения.
