Application of modern computer vision algorithms to manage with the counting of image objects

Full Text

Введение

Задача подсчета однотипных объектов на изображении является одной из задач компьютерного зрения. Решение этой задачи необходимо во многих сферах деятельности, например, для подсчета клеток крови на микроскопических изображениях, мониторинга потока людей в системах видеонаблюдения или оценки лесного покрова на аэрофотоснимках. Для решения этих задач часто используют ручной подсчет объектов.

Для автоматизации решения задачи подсчета объектов на изображении используют алгоритмы сегментации изображения [1–5] и алгоритмы детектирования объектов на изображении [6–10]. Однако эти алгоритмы показывают низкую эффективность в случаях, если объекты на изображении соприкасаются или пересекаются, расположены на разном расстоянии от предмета съемки, размыты или имеют малый размер.

В настоящее время большую популярность набирают методы, в которых задача подсчета объектов представляется как задача регрессии. В этих методах строится регрессионная функция зависимости количества объектов в некоторой области изображения от визуальных признаков объектов в данной области. К данным методам относятся алгоритмы, выделяющие структурные признаки [11; 12], градиентные признаки [13; 14; 15] и текстурные признаки [16; 17].

Как правило, для решения задачи регрессии используют нейронные сети, а именно, многослойный персептрон или сеть радиально-базисных функций. Эти сети хорошо работают, если входные данные представляют собой векторы признаков, которые являются упрощенными представлениями реальных данных и имеют невысокую размерность. Однако не все данные можно представить при помощи упрощенного вектора признаков. При работе с изображениями определение наиболее значимых характеристик является сложной задачей, которую не всегда удается решить. Поэтому для работы с изображениями все чаще используют сверточные нейронные сети [18; 19; 20], которые для решения поставленной задачи анализируют изображения целиком.

Обзор современных методов подсчета объектов на изображении

Существующие алгоритмы, которые решают задачу подсчета объектов на изображении, можно разделить на следующие категории:

• алгоритмы, использующие сегментацию изображения;
• алгоритмы, использующие детектирование объектов на изображении;
• алгоритмы, использующие регрессию.

Алгоритмы, использующие сегментацию изображения, являются самыми распространенными и применяются чаще других для подсчета объектов [1–5]. Идея данных алгоритмов заключается в решении задачи сегментации областей интереса на изображении и их дальнейшего анализа.

Анализ изображений состоит из трех этапов:

1. Сегментация областей изображения, представляющих интерес для анализа.
2. Локализация отдельных объектов на изображении.
3. Оценка количества объектов.

В качестве недостатков данных алгоритмов можно выделить недостаточно высокую эффективность оценки в случае, если объекты на изображении соприкасаются или пересекаются друг с другом, расположены на разном расстоянии от предмета съемки, размыты или имеют малый размер.

Алгоритмы детектирования объектов, используют визуальный детектор объектов, который локализует отдельные объекты на изображении [8–12]. После локализации всех объектов на изображении не составляет труда посчитать их количество. Такие методы ориентированы на изображения, где объекты удалены друг от друга и являются однородными. Проблемы алгоритмов детектирования аналогичны проблемам алгоритмов сегментации.

При подсчете количества объектов с использованием методов регрессии [13–19] задача локализации объектов на изображении не решается. Вместо этого алгоритмы анализируют изображение на основе его глобальных характеристик, в результате чего система обучается выдавать оценку количества объектов. Стоит отметить, что методы регрессии не используют для обучения информацию о местонахождении объектов, а используют только информацию об их количестве. Для обучения таких систем требуется большое количество заранее подготовленных обучающих данных.

Модели сверточных нейронных сетей для решения задачи регрессии

Для решения задачи подсчета объектов на изображении как задачи регрессии в работе использовались известные архитектуры сверточных нейронных сетей [20], которые предназначены для обработки и анализа изображений.

Для разработки собственной архитектуры нейронной сети, подбора параметров сети и ее обучения может потребоваться много времени и вычислительных ресурсов. Кроме того, при таком подходе нельзя использовать эталонные модели, обученные на одинаковых стандартных наборах изображений, и как следствие, сравнение полученных результатов затруднено. Поэтому чаще всего для решения задач используют эталонные модели сетей с натренированными весами, которые затем модифицируют для решения конкретной задачи. Это позволяет сэкономить время на настройку весов сети, так как эталонная модель предварительно обучена и во время повторного обучения на новом наборе данных, веса будут только незначительно корректироваться. При необходимости, данные модели можно обучать с нуля случайно инициализированными весами, не используя натренированные веса.

Для решения задачи в работе были использованы три эталонных архитектуры сверточных нейронных сетей, а именно сеть AlexNet [21], VGG16 [22] и ResNet50 [23]. Использование этих сетей обусловлено тем, что модели можно инициализировать весами, обученными на одинаковом наборе данных ImageNet, для решения поставленной задачи. Данная особенность позволит сравнивать результаты обучения моделей в случае их инициализации натренированными весами.

Представленные эталонные модели в неизменном виде не могут быть использованы для решения задачи регрессии. Архитектура каждой моделей сети состоит из двух частей:

1. Первая часть выделяет характерные признаки изображений и состоит из сверточных и подвыборочных слоев.
2. Вторая часть выполняет классификацию изображения по выделенным на предыдущих слоях признакам, и состоит из полносвязных слоев. Последний полносвязный слой использует функцию активации SoftMax [24].

Для решения новой задачи регрессии были изменены вторые части всех трех моделей, в которых все полносвязные слои были заменены на один полносвязный слой нейронов без функции активации. Этот полносвязный слой будет состоять только из одного нейрона, который будет выдавать на выходе оценку количества объектов на изображении.

Измененные архитектуры сверточных сетей AlexNet, VGG16 и ResNet50 представлены на рисунке 1.

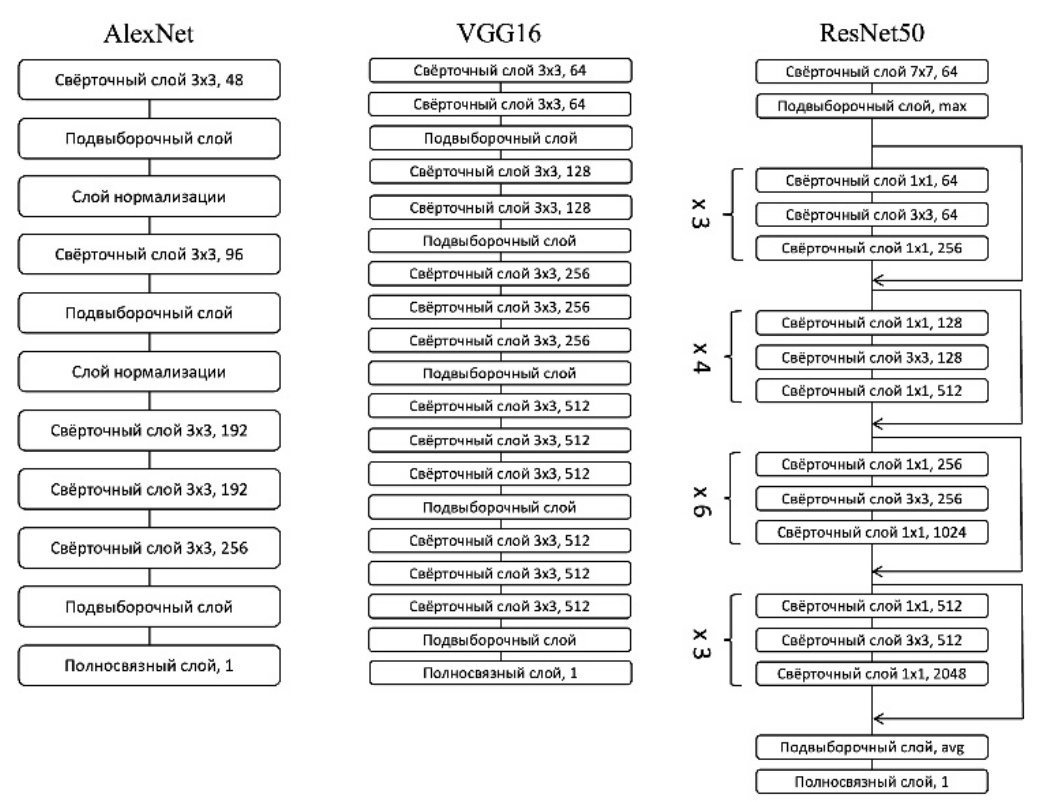

Рисунок 1. Архитектуры сетей AlexNet, VGG16 и ResNet50 для решения задачи регрессии



Данные для обучения и тестирования

Для решения задачи подсчета объектов на изображениях в качестве данных для обучения и тестирования была взята база изображений бактериальных клеток [25]. Набор состоит из изображений, на которых содержатся бактериальные клетки, подсвеченные с помощью люминесцентной микроскопии (рисунок 2а), и изображений, которые являются аннотациями к исходным данным (рисунок 2б). На аннотациях выделены центры бактериальных клеток исходных изображений.



Рисунок 2. Пример изображения, содержащего бактериальные клетки, и аннотация к изображению



Набор данных состоит из 200 исходных изображений и 200 аннотаций к ним. Каждое изображение имеет размер 256 на 256 пикселей и является цветным. В исходных изображениях может содержаться от 74 до 317 объектов.

Анализировать исходные изображения целиком сложно из-за их высокого разрешения, поэтому исходные изображения и аннотации были разделены на фрагменты размером 32 на 32 пикселей, которые и подавались на вход сети.

Выбор размера фрагментов изображений обусловлен следующими особенностями. При увеличении размера фрагментов время обучения сверточных нейронных сетей и значение погрешности будет увеличиваться. При уменьшении размера фрагментов время обучения и значение погрешности будет уменьшаться. Но в таком случае для обработки исходного изображения потребуется посылать большее количество фрагментов, что увеличит время анализа изображения.

Обучение моделей сетей происходило в облачном сервисе Google Colaboratory, который имеет следующие ограничения:

• использование только одного графического процессора для обучения сетей;
• объем доступной видеопамяти изменяется со временем и ограничен 12 Гб;
• максимальное время сеанса не превышает 12 часов;
• высокая вероятность аварийного завершения сеанса обучения при превышении лимита памяти или наличии нестабильного интернет-соединения.

Наличие данных ограничений не позволяет производить длительные и высокопроизводительные вычисления для обучения моделей сетей.

На основе исходной базы данных были сгенерированы 10 000 фрагментов изображений, содержащих бактериальные клетки, и 10 000 фрагментов аннотаций к ним. Для проведения экспериментов использовано 9 000 фрагментов для обучения, 500 фрагментов для промежуточной проверки работы сети во время обучения и 500 изображений для тестирования.

Перед использованием в сети фрагменты аннотаций были преобразованы в числовой вектор, в котором записано количество объектов для каждого фрагмента изображения путем суммирования выделенных пикселей. Фрагменты изображений были нормализованы перед подачей на вход сети.

Нормализация входных данных заключалась в делении значения каждого пикселя на 255 для каждого канала RGB, с целью преобразования данных в диапазон от 0 до 1.



Таблица. 1. Результаты обучения сверточных моделей при случайной инициализации весов и использовании в качестве функции погрешности евклидового расстояния

Номер эпохи	AlexNet		VGG16		ResNet50
	Погрешность обучения	Погрешность обобщения	Погрешность обучения	Погрешность обобщения	Погрешность обучения	Погрешность обобщения
10	0,3461	0,3892	0,3832	0,5003	0,8559	0,9491
20	0,2412	0,4329	0,2868	0,3862	0,7758	5,7209
30	0,1827	0,3323	0,2220	0,5605	0,7582	0,7123
40	0,1583	0,5207	0,1994	0,3665	0,5825	1,2585
50	0,1461	0,3086	0,1905	0,5107	0,3982	0,3027
60	0,1322	0,3255	0,1704	0,6531	0,4080	1,4437
70	0,1234	0,3956	0,1857	0,6504	0,3173	0,5217
80	0,1125	0,5153	0,1612	0,2137	0,2683	0,3210
90	0,1073	0,3841	0,1535	0,4938	0,2153	0,3861
100	0,1045	0,3844	0,1442	0,3117	0,2280	0,4489



Таблица. 2. Результаты обучения сверточных моделей при случайной инициализации весов и использовании в качестве функции погрешности средней квадратичной ошибки

Номер эпохи	AlexNet		VGG16		ResNet50
	Погрешность обучения	Погрешность обобщения	Погрешность обучения	Погрешность обобщения	Погрешность обучения	Погрешность обобщения
10	0,0060	0,0076	0,0073	0,0125	0,0366	0,0450
20	0,2412	0,0094	0,0041	0,0075	0,0301	1,6364
30	0,0017	0,0055	0,0025	0,0157	0,0287	0,0254
40	0,0013	0,0136	0,0020	0,0067	0,0170	0,0792
50	0,0011	0,0048	0,0018	0,0130	0,0079	0,0046
60	0,0009	0,0053	0,0015	0,0213	0,0083	0,1042
70	0,0008	0,0078	0,0017	0,0212	0,0050	0,0136
80	0,0006	0,0133	0,0013	0,0023	0,0036	0,0052
90	0,0006	0,0074	0,0012	0,0122	0,0023	0,0075
100	0,0005	0,0074	0,0010	0,0049	0,0026	0,0101



Таблица. 3. Результаты обучения сверточных моделей при инициализации сетей подготовленными весами и использовании в качестве функции погрешности евклидового расстояния

Номер эпохи	AlexNet		VGG16		ResNet50
	Погрешность обучения	Погрешность обобщения	Погрешность обучения	Погрешность обобщения	Погрешность обучения	Погрешность обобщения
10	0,3724	0,3958	0,3731	0,3641	0,6255	0,7265
20	0,2629	0,4676	0,2967	0,2459	0,6379	0,6914
30	0,2008	0,4127	0,2644	0,2600	0,4918	0,9943
40	0,1738	0,3631	0,2490	0,4613	0,3812	0,4514
50	0,1535	0,2465	0,1869	0,5286	0,3298	0,4314
60	0,1438	0,4144	0,1773	0,3217	0,2823	0,4678
70	0,1322	0,4340	0,1965	0,2679	0,2271	0,3874
80	0,1246	0,4773	0,1595	0,6322	0,2037	0,4748
90	0,1199	0,4488	0,1436	0,3281	0,1702	0,3301
100	0,1129	0,2607	0,1198	0,1943	0,1346	0,2731



Таблица. 4. Результаты обучения сверточных моделей при инициализации сетей подготовленными весами и использовании в качестве функции погрешности средней квадратичной ошибки

Номер эпохи	AlexNet		VGG16		ResNet50
	Погрешность обучения	Погрешность обобщения	Погрешность обучения	Погрешность обобщения	Погрешность обучения	Погрешность обобщения
10	0,0069	0,0078	0,0070	0,0066	0,0196	0,0264
20	0,0035	0,0109	0,0044	0,0030	0,0203	0,0239
30	0,0020	0,0085	0,0035	0,0034	0,0121	0,0494
40	0,0015	0,0066	0,0031	0,0106	0,0073	0,0102
50	0,0012	0,0030	0,0017	0,0140	0,0054	0,0093
60	0,0010	0,0086	0,0016	0,0052	0,0040	0,0109
70	0,0009	0,0094	0,0019	0,0036	0,0026	0,0075
80	0,0008	0,0114	0,0013	0,0200	0,0021	0,0113
90	0,0007	0,0101	0,0010	0,0054	0,0014	0,0054
100	0,0006	0,0034	0,0007	0,0019	0,0009	0,0037



Обучение моделей сверточных сетей и анализ результатов экспериментов

Для разработки и обучения программной реализации моделей сверточных нейронных сетей был использован язык высокого уровня Python и нейросетевые библиотеки TensorFlow и Keras, которые предназначены для работы с данными и нейронными сетями.

Для исследования были проведены две серии экспериментов:

1. Веса сверточных слоев инициализировались случайным образом, и модели обучались с нуля.
2. Веса сверточных слоев инициализировались тренированными весами, обученными на наборе данных ImageNet, и происходило дообучение сетей.

В качестве алгоритма обучения использовался метод адаптивной инерции (Adam) [26]. Метод вычисляет адаптивные скорости обучения для каждого веса сети из оценок первого и второго моментов градиентов. Алгоритм вычисляет экспоненциальную скользящую среднего градиента и квадрата градиента, а параметры  и  управляют скоростью затухания скользящих средних.

Правила перерасчета метода:

$m_t={\beta }_1{m}_{t-1}+\left(1-{\beta }_1\right)\Delta L_i\left(w_{t-1}\right)$,

$v_t={\beta }_2{g}_{t-1}+\left(1-{\beta }_2\right)\Delta L_i\left(w_{t-1}\right)$,

${\widehat{m}}_t=\frac{m_t}{1-{\beta }_1^t}$,

${\widehat{v}}_t=\frac{v_t}{1-{\beta }_2^t}$,

$w_t=w_{t-1}=\frac{\eta {\widehat{m}}_t}{\sqrt{{\widehat{v}}_t+\epsilon }}$,

где L – функция погрешности, $m_t$ – оценка первого момента, а $v_t$ – оценка второго момента. Скорректированные оценки ${\widehat{m}}_t$ и ${\widehat{v}}_t$ используются для предотвращения долгого накопления $m_t$ и $v_t$.

Метод имеет следующие задаваемые параметры:

• η – коэффициент скорости обучения;
• β₁ – коэффициент - показатель экспоненциальной скорости затухания для первого момента;
• β₂ – коэффициент - показатель экспоненциального спада для оценок второго момента;
• ε – коэффициент сглаживания, для предотвращения деления на ноль.

Для обучения моделей сетей были заданы параметры $\eta =\mathrm{0,0001}$, ${\beta }_1=\mathrm{0,9}$, ${\beta }_2=\mathrm{0,999}$, $\epsilon =\mathrm{0,0000001}$.

В качестве функции погрешности используется евклидово расстояние и средняя квадратическая ошибка.

Евклидово расстояние представляет собой геометрическое расстояние в многомерном пространстве:

$L=\sqrt{\sum _i^n{\left(y_i-{y^{\text{'}}}_i\right)}^2}$,

где n – количество нейронов в выходном слое сети, y – ожидаемое значение выходного сигнала нейрона, $y^{\text{'}}$ – фактическое значение выходного сигнала нейрона.

Средняя квадратическая ошибка – оценка среднего квадратичного отклонения, которая вычисляется по формуле:

$L=\frac{1}{n}\sum _i^n{\left(y_i-{y^{\text{'}}}_i\right)}^2$.

Использование этих функций погрешностей обусловлено тем, что они являются самыми распространенными при решении задачи регрессии.

В таблице 1 и таблице 2 приведены значения погрешностей обучения и обобщения сетей AlexNet, VGG16 и ResNet для каждой 10-ой эпохи обучения в первой серии экспериментов. Погрешность обучения рассчитывалась на основе данных из обучающей выборки, а погрешность обобщения рассчитывалась на основе данных для промежуточной проверки, которые не участвовали в обучении сетей.

Анализ результатов экспериментов показал, что значение погрешности обучения во всех трех моделях уменьшалось в процессе обучения и к концу обучения сетей достигло значения 0,1045 (0,005) для сети AlexNet, значения 0,1442 (0,001) для сети VGG16 и значения 0,2280 (0,0026) для сети ResNet50. Значение погрешности обобщения напротив, уменьшалось неравномерно и скачкообразно и к концу обучения достигло значения 0,3844 (0,0074) для сети AlexNet, значения 0,3117 (0,0049) для сети VGG16 и значения 0,4489 (0,0101) для сети ResNet50.

На тестовой выборке модели показали значение погрешности 0,4313 (0,0093) для сети AlexNet, значение 0,2378 (0,0028) для сети VGG16 и значение 0,4491 (0,0101) для сети ResNet50. По этим данным можно сделать вывод, что сеть VGG16 показала лучшие результаты на выборке для промежуточной проверки и на тестовой выборке.

Для второй серии экспериментов веса моделей инициализировались подготовленными весами, которые были получены путем обучения моделей на наборе данных ImageNet [27]. Идея использовать подготовленные веса в сети основана на свойстве нейропластичности сверточных сетей. Под нейропластичностью понимают использование подготовленных весов для дообучения сети на новом наборе данных, таким образом, модели изменяют свои веса незначительно для решения новой задачи [28; 29].

В таблице 3 и таблице 4 приведены значения погрешностей обучения и обобщения сетей AlexNet, VGG16 и ResNet для каждой 10-ой эпохи обучения во второй серии экспериментов.

Аналогично первой серии экспериментов, значение погрешности обучения во всех моделях равномерно уменьшалось во время обучения, а значение погрешности обобщения уменьшалось неравномерно. Отсюда можно сделать вывод, что характер изменения погрешностей во всех моделях не изменился.

К завершению обучения значения погрешности обучения и погрешности обобщения составляли 0,1129 (0,0006) и 0,2607 (0,0034) соответственно, для сети AlexNet, значения 0,1198 (0,0007) и 0,1943 (0,0019) для сети VGG16, и значения 0,1346 (0,0009) и 0,2731 (0,0037) для сети ResNet50. На тестовой выборке значение погрешности составляет 0,2913 (0,0042) для сети AlexNet, 0,1489 (0,0011) для сети VGG16 и 0,3923 (0,0076) для сети ResNet50.

Заключение

Предложенные модификации архитектур сверточных нейронных сетей позволили эффективно решить задачу подсчета объектов на изображении как задачу регрессии. По результатам анализа экспериментов в первой и второй серии, можно сделать вывод, что все модели сетей показали лучший результат на данных для промежуточной проверки и на тестовых данных при начальной инициализации сетей подготовленными весами. Экспериментально было показано, что применение свойства нейропластичности в сверточных сетях позволяет уменьшить значение погрешности при решении задачи регрессии.

В результате проведения исследований выяснилось, что самое большое значение погрешности тестирования 0,4491 (0,0101), показала модель сети ResNet50, обученная со случайно инициализированными весовыми коэффициентами.

Для решения поставленной задачи подсчета однотипных объектов на изображении лучшей является модификация модели нейронной сети VGG16 для решения задачи регрессии, инициализируемая весами, подготовленными для решения задачи классификации на наборе ImageNet. Такая модель показала значение погрешности на тестовых данных 0,1489 (0,0011), что в 3 раза меньше наихудшего результата сети ResNet50.
