Influence of an impeller inlet diameter on operation of a high-speed submersible electric pump at the high flow rate modes

Full Text

Введение

Объектом исследования является водоотливной погружной электронасос ВПЭН 160/15. Насос предназначен для откачки загрязненной морской и пресной воды из затопленных помещений кораблей, судов и других объектов судостроительной отрасли.

ВПЭН 160/15 имеет моноблочную конструкцию насоса (рис. 1).

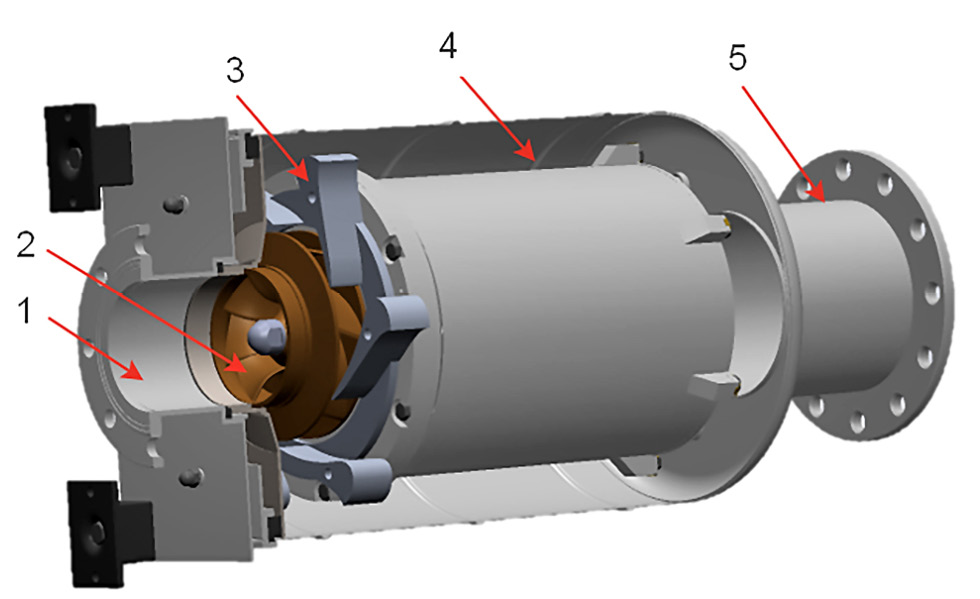

Рис. 1. Конструктивное исполнение погружного электронасоса.

Fig. 1. The submersible pump design.



Проточная часть погружного насоса вертикальной компоновки имеет: входной патрубок – 1, рабочее колесо консольного расположения с пространственной лопастной системой – 2, направляющий аппарат лопаточного типа – 3, кольцевую камеру корпуса – 4, напорный патрубок – 5.

Основные технические параметры насосного агрегата на номинальном режиме работы: подача Q=160 м3/ч, напор Н=15 м, потребляемая мощность Nпотр≤15 кВт, частота вращения ротора n=2950 об/мин. Коэффициент быстроходности близок к максимально используемому для центробежных насосов и равен n_s=298.

Цель работы – исследовать зависимость напорных, энергетических и кавитационных характеристик центробежного электронасоса высокой быстроходности от относительного диаметра D0/D2 входной горловины рабочего колеса, а также обеспечить бескавитационную работу насоса на режимах больших подач.

Методика расчета трехмерного течения

Решается прямая гидродинамическая задача трехмерного течения вязкой жидкости [1]. Моделирование потока в проточной части погружного электронасоса выполнялось методом конечных объемов с использованием программного продукта ANSYS CFX [2].

Численные расчеты выполнялись в квазистационарной постановке с учетом модели кавитации Релея-Плессета. При включении модели кавитации значение давления насыщенных паров задано при t =25 °C и составляет P_пар=3169 Па.

Полноразмерная расчетная область включает в себя все элементы проточной части насосного агрегата (от входного патрубка – 1 до напорного патрубка – 5, см. рис. 1). Ячейки неструктурированной расчетной сетки – тетраэдры. Общее количество ячеек – 15 млн.

Граничные условия расчетной области: на входе – полное давление, соответствует экспериментальному значению кавитационного запаса Δh_эксп=11 м; на выходе – массовый расход на различных режимах работы. Твердые стенки определены с учетом эквивалентной шероховатости согласно рабочим чертежам деталей изделия.

В расчетах использовалась SST модель турбулентности. Y+ соответствует рекомендованным значениям [3].

Геометрические параметры исследуемых вариантов рабочих колес

Предварительно рассчитан относительный диаметр входа в РК D0/D2 (таблица 1).



Таблица 1. Оценка диаметра входа рабочего колеса

Table 1. Assessment of an impeller inlet diameter

№	Методика	Формула	D0, мм	D0 /D2
1	Горгиджанян С.А. [4]	$D_0=\sqrt{\frac{4Q_{\text{к}}}{\pi V_0}}$	102	0,62
2	Gulich J.F. [6]	$D_0=\sqrt{\mathrm{10,6}\cdot {\left(\frac{Q_{\text{к}}}{n}\right)}^{\frac{2}{3}}\cdot {\left(\frac{{\lambda }_c+{\lambda }_w}{{\lambda }_w}\right)}^{\frac{1}{3}}}$	110	0,66
3	Михайлов А.К., Малюшенко В.В. [7]	$D_0=K_{\text{вх}}\sqrt[3]{\frac{Q}{n}}$	111	0,67
4	Институт гидромеханики г. Лозанна [5]	$D_0={\left(\mathrm{1,922}-\mathrm{1,943}·{10}^{-3}\cdot n_s\right)}^{-1}{D}_2$	119	0,72



Как можно заметить, различные методики (см. таблицу 1) дают достаточно широкий диапазон по выбору диаметра входа рабочего колеса.

В настоящем исследовании диаметр входа исходного варианта рабочего колеса выбран по методике [4].

Значение диаметра входа нового рабочего колеса определено по методике [5] с поправкой на ближайшее значение стандартного ряда условного прохода согласно ГОСТ 1536-76 и составило D₀=125 мм (D0/D2=0,78).

Напор насоса на номинальном режиме с исходным рабочим колесом был выше требуемых 15 м, поэтому наружный диаметр нового РК был уменьшен до D₂=160 мм.

Также были рассчитаны и исследованы варианты рабочих колес с диаметрами входа рабочего колеса, полученными по методикам [6] и [7].

Основные геометрические параметры исследуемых рабочих колес указаны в таблице 2.



Таблица 2. Основные геометрические параметры исследуемых рабочих колес

Table 2. Main geometrical properties of the studied impellers

Параметр	Исходное РК [4]	Gulich J.F. [6]	Новое РК [5]
	D0 /D2=0,62	D0 /D2=0,66	D0 /D2=0,78
D0, мм	102	110	125
b2 /D2	0,145	0,158	0,175
βЛ1вт – βЛ1ср – βЛ1пер, °	36,7–31,9–20,2	29,1–23,7–17,3	22,0–17,8–13,7
βЛ2вт – βЛ2ср – βЛ2пер, °	25–25–25	25–25–25	25–25–25



Результаты расчетов исследуемых вариантов рабочих колес

Результаты исследования влияния диаметра входа рабочего колеса на напорные, энергетические и кавитационные характеристики насоса представлены на рис. 2 и 3.

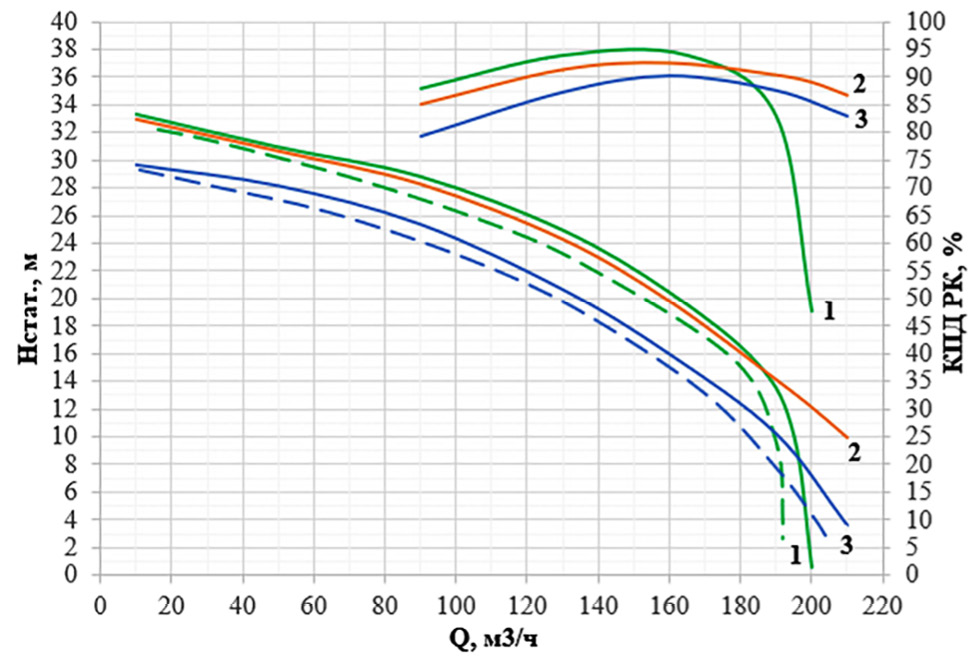

Рис. 2. Напорные и энергетические характеристики насоса при различных диаметрах входа в РК: 1 – D₀ /D₂=0,62; 2 – D₀ /D₂=0,66; 3 – D₀/D₂=0,78; сплошная линия – расчет; пунктирная – эксперимент.

Fig. 2. Head-capacity and energy curves of the pump for various impeller inlet diameters: 1 – D₀ /D₂=0.62; 2 – D₀ /D₂=0.66; 3 – D₀ /D₂=0.78; solid lines – the simulation, dashed lines – the experiment.

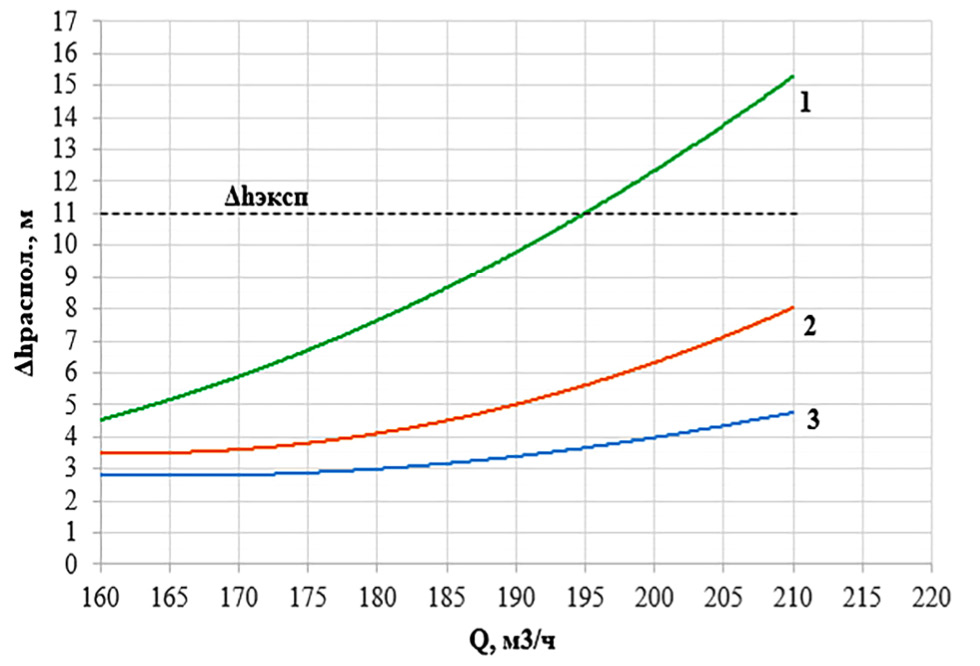

Рис. 3. Расчетные полные кавитационные характеристики при различных диаметрах входа в РК: 1 – D₀ /D₂=0,62; 2 – D₀ /D₂=0,66; 3 – D₀ /D₂=0,78; Δh_эксп – расстояние от свободной поверхности до входа в насос в эксперименте.

Fig. 3. The simulated overall cavitation curves for various impeller inlet diameters: 1 – D₀ /D₂=0.62; 2 – D₀ /D₂=0.66; 3 – D₀ /D₂=0.78; Δhexp is the distance between free surface and the pump inlet in the experiment.



Распределения полей абсолютных давлений на режимах больших подач в рабочих колесах с относительным диаметром входа D₀ /D₂=0,62 и D₀ /D₂=0,78 приведены на рис. 4 и 5.

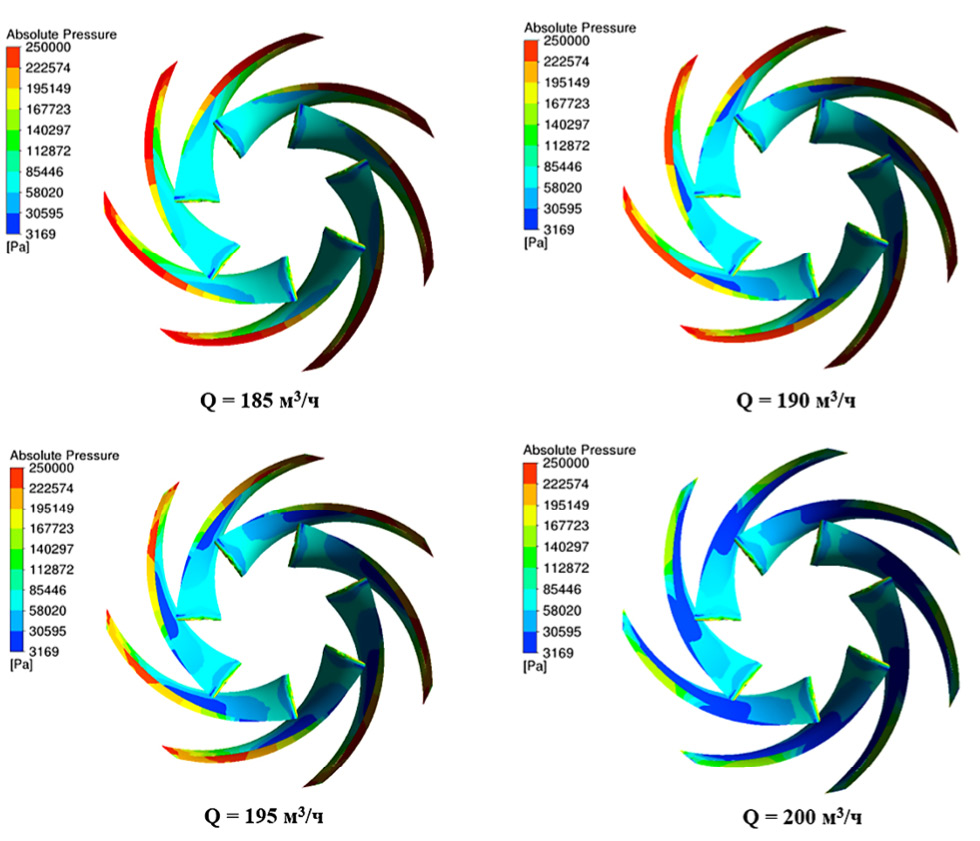

Рис. 4. Поле абсолютных давлений исходного рабочего колеса (D₀/D₂=0,62).

Fig. 4. The absolute pressure field of the original impeller (D₀/D₂=0.62).

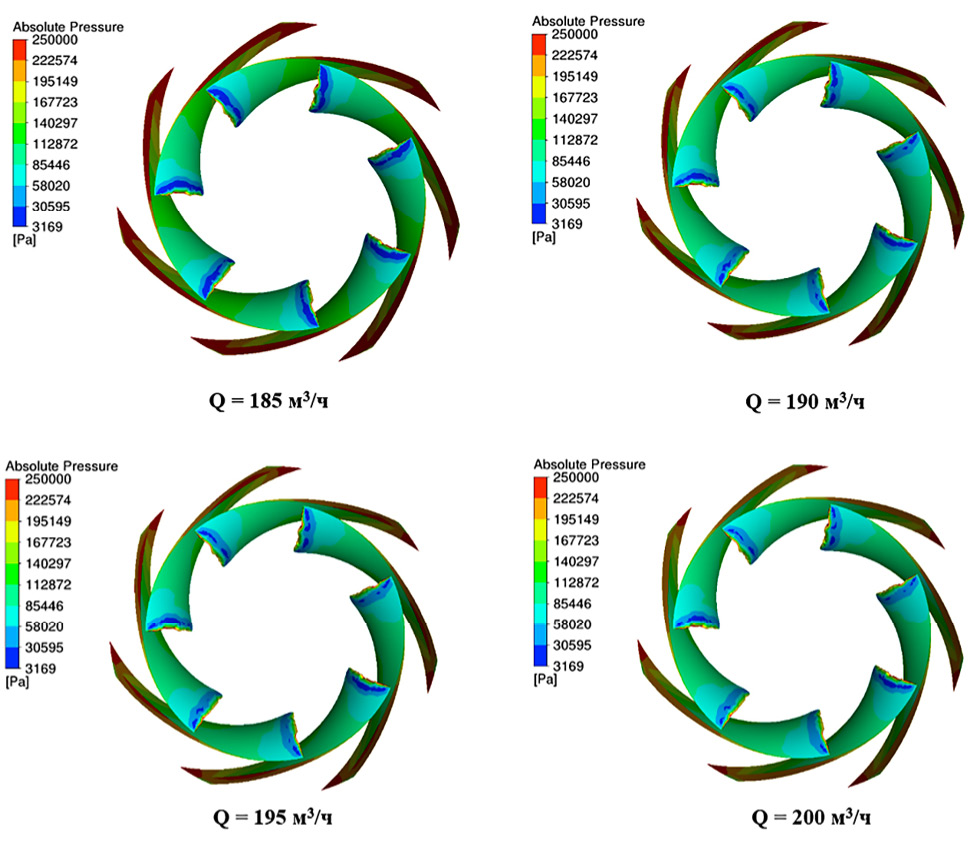

Рис. 5. Поле абсолютных давлений нового рабочего колеса (D₀ /D₂=0,78).

Fig. 5. The absolute pressure field of the new impeller (D₀ /D₂=0.78).



Расчетные напорные характеристики исходного (D₀ /D₂=0,62) и нового (D0 /D2=0,78) вариантов рабочего колеса хорошо согласуются с экспериментальными данными (см. рис. 2).

При безразмерном диаметре входа в рабочее колесо D₀ /D₂=0,62 на режимах Q ≥185 м3/ч (Q/Qном ≥1,16) по всей задней стороне лопасти рабочего колеса возникает обширная зона пониженного давления (см. рис. 4). При таких величинах абсолютного давления на задней стороне лопасти в рабочем колесе, происходит кавитационный срыв напорной и энергетической характеристик, и они приобретают западающий вид, представленный на рис. 2. Применение исходного рабочего колеса не позволяет обеспечить бескавитационную работу на указанных режимах.

При безразмерном диаметре входа в рабочее колесо D₀ /D₂=0,78 на режимах Q ≥185 м3/ч (Q/Q_ном ≥1,16) на задней стороне лопасти рабочего колеса обширная зона пониженного давления отсутствует, за исключением входной кромки (см. рис. 5). При таких величинах абсолютного давления на задней стороне лопасти в рабочем колесе, кавитационный срыв напорной и энергетической характеристик не происходит, а вид характеристик – не западающий (см. рис. 2). Таким образом, увеличение диаметра входа рабочего колеса позволило обеспечить бескавитационную работу на режимах больших подач.

При величине D₀ /D₂=0,66 на режимах Q ≥185 м3/ч (Q/Q_ном ≥1,16) также не наблюдается срыва характеристик. При этом КПД рабочего колеса на номинальном режиме работы насосного агрегата выше на 2,5% по сравнению с вариантом D0 /D2=0,78 (см. рис. 2).

Заключение

1. Численно и экспериментально исследованы напорные, энергетические и полные кавитационные характеристики в зависимости от величины диаметра входа в рабочее колесо с D₀ /D₂=0,62, 0,66, 0,78. Численно исследованы поля абсолютных давлений в рабочих колесах с D₀ /D₂=0,62 и 0,78 на режимах больших подач.
2. На режимах больших подач Q/Q_ном ≥1,16 на задней стороне лопасти рабочего колеса с D0/D2=0,62 обнаружена обширная зона с низким давлением, которая приводит к срыву напорной характеристики насоса при больших расходах.
3. В рабочем колесе с D₀ /D₂=0,78 на режимах подач Q/Q_ном ≥1,16 на задней стороне лопасти отсутствуют обширные зоны низкого давления и срыва напорной характеристики при этих подачах не наблюдается.
4. Наибольшим КПД на номинальном режиме обладает насос с наименьшим из исследованных соотношений D0 /D2=0,62, но он имеет западающую характеристику насоса на режимах больших подач Q/Q_ном ≥1,16.
5. Оптимальным по КПД и с точки зрения обеспечения бескавитационной работы насоса в области больших подач является насос с рабочим колесом с диаметром входа с D₀ /D₂=0,66.
