ВВЕДЕНИЕ

Санкт-Петербург – это самый большой северный мегаполис современной Европы, в котором решение транспортных проблем является одной из наиболее актуальных проблем жизнедеятельности. Географической особенностью Санкт-Петербурга является его расположение на более чем 100 островах в дельте реки Невы с разделением города основными ее протоками на южную и северную части. При этом большинство наземных транспортных потоков обеспечиваются разводными мостами через главные русла Невы и не обеспечивают достаточную перевозочную пассажирскую мощность. Для решения этой проблемы в 1955 году в Санкт-Петербурге появился прогрессивный вид транспорта – метрополитен.

В настоящее время метрополитен в Санкт-Петербурге, обслуживая ежедневно около 4 млн пассажиров, является основным видом городского транспорта и насчитывает 72 станции, на которых установлено 303 тоннельных эскалатора и 30 траволаторов. Протяженность линий метрополитена составляет 124,5 км. По уровню загруженности Петербургский метрополитен находится на 19 месте в мире и на 4 месте в Европе после Москвы, Лондона и Парижа.

Эксплуатация эскалаторов имеет ряд специфических особенностей, непосредственно связанных с напряженностью ритма работы и загруженностью транспортных систем в соответствии со сложившимися режимами, и вынужденные перерывы в их работе для производства ремонтных работ влекут за собой ограничение или исключение возможности использования станций метрополитена пассажирами. В то же время надежная и безопасная работа эскалаторного оборудования обеспечивается своевременным производством планово-предупредительных ремонтов, что в значительной степени определяет экономические показатели эффективности эксплуатации оборудования [1, 2, 3].

Важным средством обеспечения надежной и безопасной эксплуатации эскалаторного оборудования является также его своевременное техническое диагностирование в пределах нормативного срока службы, указанного в технической документации, и за пределами этого срока при проведении экспертизы промышленной безопасности в соответствии с действующими нормативными документами, по результатам которого определяется необходимость ремонта или замены того или иного оборудования [3, 4, 5].

МОДЕЛИРОВАНИЕ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ШПИЛЕЧНОГО ПОДВЕСА

Техническое обслуживание и ремонт оборудования, находящегося в машинных залах эскалаторов на станциях метрополитена, производится с применением средств механизации, в том числе грузоподъемных машин, предназначенных для перемещения тяжелых грузов. Основным грузоподъемным средством является подвесная таль с ручным или электрическим приводом. Грузоподъемные средства перемещаются над эскалаторным оборудованием в машинных залах посредством подвесных крановых путей, выполненных в виде ездового двутавра, который крепится к потолочным строительным конструкциям с помощью частично замоноличенных шпилечных соединений (рис. 1).

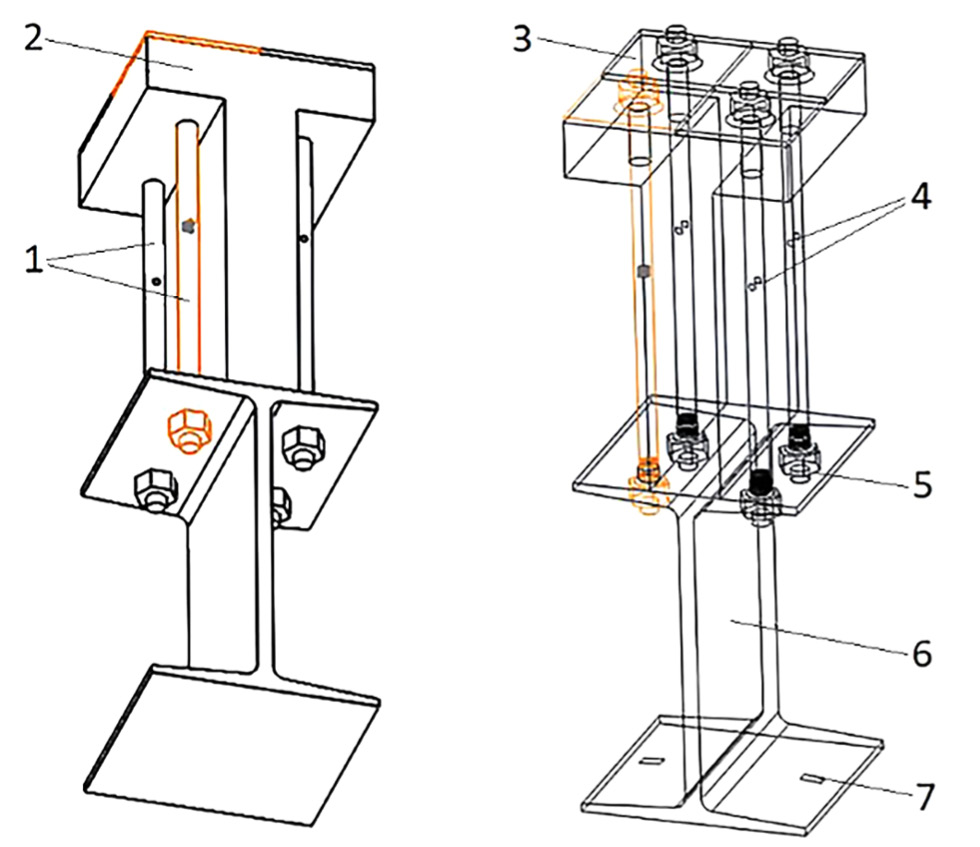

Рис. 1. Шпилечный подвес ездового двутавра грузоподъемного оборудования: 1 – шпилька; 2 – элемент бетонного перекрытия; 3 – замоноличенный узел крепления шпилечного подвеса; 4 – точки приложения импульса возбуждения; 6 – ездовой двутавр; 7 – участки приложения статической нагрузки от веса тельфера.

Fig. 1. The stud-bolt suspension of the riding I-beam of lifting equipment: 1 – a stud-bolt; 2 – an element of concrete overlap; 3 – an embedded attachment point of the stud-bolt suspension; 4 – points of application of the excitation impulse; 6 – a riding I-beam; 7 – areas of static load application from the weight of a hoist.



Согласно проектной документации, как правило, шпилька крепления двутавра представляет собой металлический стержень диаметром 16 мм, длиной 400 мм, материал сталь Ст3сп, зафиксированный в проектном положении резьбовым соединением. Режим ее нагружения характеризуется низкой интенсивностью при максимальных значениях грузоподъемности.

В процессе эксплуатации подвесных путей возникает необходимость определения их технического состояния с целью определения необходимости проведения ремонта и восстановления эксплуатационных свойств. Проведение контроля технического состояния замоноличенных узлов несущих элементов данных конструкций традиционными диагностическими методами и приборами не всегда представляется возможным по причине отсутствия непосредственного доступа к ним. Тем не менее, проблема является актуальной, так как вероятность деградации несущих свойств этих элементов достаточно высока, поэтому основной задачей настоящего исследования является оценка несущей способности замоноличенной части.

В практике эксплуатации данного оборудования известны случаи прогрессирующего разрушения узлов подвеса при перегрузке одной из шпилек узла подвеса. Такое событие имеет место быть если натяжение одного из элементов выводит из работы остальные элементы, образующегося зазора достаточно для развития значительных мгновенных инерционных нагрузок на остальные элементы узла. Именно динамический характер приложения нагрузок приводит к прогрессирующему характеру разрушения [6].

При проведении диагностики узлов подвеса в качестве критериев, определяющих предельное состояние элементов конструкций, принимают формирование и развитие до недопустимых пределов усталостных трещин, остаточных пластических деформаций, потерю устойчивости, уменьшение до недопустимых значений сечений элементов вследствие протекания коррозионных процессов, а также деградация физико-механических свойств материалов.

Сопоставление определяемых фактических показателей несущей способности (остаточные деформации, сопротивление усталости) с критериями, определяющими указанные предельные состояния, дает возможность произвести объективную оценку величины остаточного ресурса. Исходными данными при этом считаются паспортные характеристики и данные, определяемые условиями фактической эксплуатации узлов подвеса [5, 7].

Однако в процессе эксплуатации реальное состояние элементов несущей конструкции может существенно изменяться: прогрессирует величина зазоров в сочленениях, проявляются остаточные деформации в виде прогибов несущих элементов, формируются и развиваются трещины и т.д. Иногда конструкция значительно модернизируется, что может повлечь за собой изменение жесткости составных элементов и, как результат, изменение режима нагружения конструкции грузоподъемной машины в целом.

Изменившаяся жесткость несущего элемента металлоконструкции неизбежно приводит к перераспределению нагрузки в сопряженных частях металлоконструкции. В таких условиях лимитирующим (в смысле ресурса машины в целом) элементом может оказаться совсем иной элемент металлоконструкции, чем принятый в проектной (заводской) расчетной методике. Поэтому использование только проектной документации для определения ресурса элементов в этих условиях будет несколько некорректно.

Каждый конкретный случай, опять-таки, требует определения того конкретного элемента металлоконструкции, который в данных условиях эксплуатации и в данных режимах нагружения, является лимитирующим для всей рассматриваемой конструкции. Поэтому оценку остаточного ресурса рекомендуется производить экспериментально-расчетным методом.

Экспериментально-расчетный метод основывается на определении напряжений и их максимальных отклонений в опасных сечениях элементов конструкций расчетным (в соответствии с нормативными документами) и экспериментальным (натурная тензометрия) методами с проведением анализа их влияния на усталостную долговечность в перспективе.

Согласно теории Брауде [8] сопротивление усталости поврежденной детали может быть получено в результате учета: влияния геометрических свойств формы трещины как концентратора напряжений, чувствительности материала к концентрации напряжений, закона изменения напряжения во времени, при предположении равномерного распределения напряжения по сечению и гипотезы линейного суммирования усталостных повреждений.

Наиболее значимым допущением этой теории является описание повреждений условными геометрическими моделями, а также трактовка их применимости. Применение натурного и численного эксперимента позволяют более адекватно определить параметры элемента с учетом существующих отклонений от проектного состояния.

При полном или частичном отсутствии конструкторской документации, а также в случае значительного изменения геометрии несущего элемента в результате образования деформаций, наличия усталостного разрушения (трещин) приоритетным становится экспериментальный метод определения напряжений [9]. Реализация данного метода обычно основывается на результатах натурной тензометрии, но в рассматриваемом случае, его применение невозможно, по причине недоступности замоноличенной части конструкции.

Альтернативным вариантом в исследуемом случае является применение вибрационных методов определения состояния конструкции, в частности метод тестовой диагностики [10].

Метод тестовой диагностики шпилечных соединений основан на анализе реакции (мод колебаний) стержневых элементов конструкции. Возбуждение свободных колебаний конструкции осуществляется путем искусственного вывода системы из положения равновесия кратковременным динамическим импульсом – ударным воздействием сложной формы.

Колебательный процесс изучаемого объекта имеет пространственный характер перемещений. С целью получения полного вектора колебаний в точке (вибропортрета), необходимо измерять три базисных отведения в контрольной точке объекта, для чего используется специальное оборудование, представляющее собой виброизмерительный комплекс [10, 11].

Импульсное возмущение конструкции осуществляется с помощью механического ударника с силовым приводом в виде пружины с калиброванными свойствами жесткости и индентора конусного типа, реализующего условия центрального удара со стабилизированной скоростью внедрения, с пиковым значением ускорения бойка до 100 м/с2 и длительностью импульса до 10 мс. Устройство формирует непрерывный спектр ударного импульса, с максимальной амплитудой при 0 Гц и с последующим ее уменьшением с ростом частоты (рис. 2).

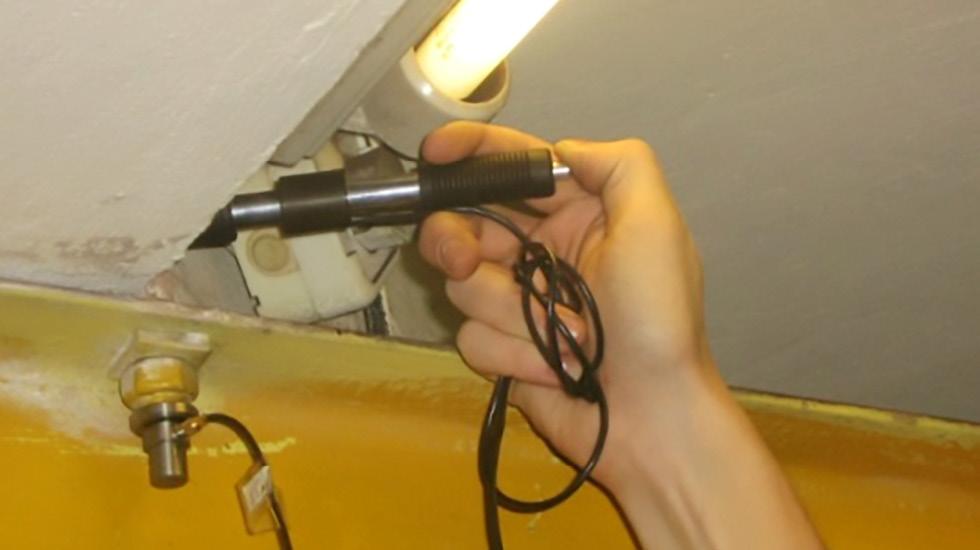

Рис. 2. Ввод механической энергии в исследуемую конструкцию с помощью генератора ударных импульсов.

Fig. 2. Input of mechanical energy into the studied structure using a shock pulse generator.



С целью достижения максимальной эффективности возбуждения собственных колебаний при импульсном воздействии определялось местоположение ввода импульса и его направление с помощью численного моделирования средствами специализированного модуля Simulation системы автоматизированного проектирования SolidWorks.

Для адекватного моделирования объекта исследования в цифровом формате оказывается недостаточным представление его геометрии. Важной особенностью является воспроизведение всех условий взаимодействия данного объекта с сопряженными элементами в общей сборке, и с окружающим пространством в целом [12]. Полезная нагрузка грузоподъемного устройства приложена к шпилечным элементам в составе узла подвеса, находящимся в постоянном нагруженном состоянии от воздействия подвешенных масс конструктивных элементов, а также усилия от затяжки резьбового соединения.

Определение параметров напряженно-деформированного состояния элементов узла подвеса выполняется в два этапа: на первом осуществляют определение параметров напряженно-деформированного состояния элементов от затяжки резьбового соединения; на втором – параметров напряженно-деформированного состояния элементов от воздействия эксплуатационной нагрузки.

Моделирование условия затяжки резьбового соединения выполняется путем применения к телу шпилечных соединений отрицательной температурной нагрузки, вызывающей усадку металла в месте ее приложения. В результате шпильки подвергаются сжимающей нагрузке, а верхняя полка ездового двутавра – изгибающей (рис. 3).

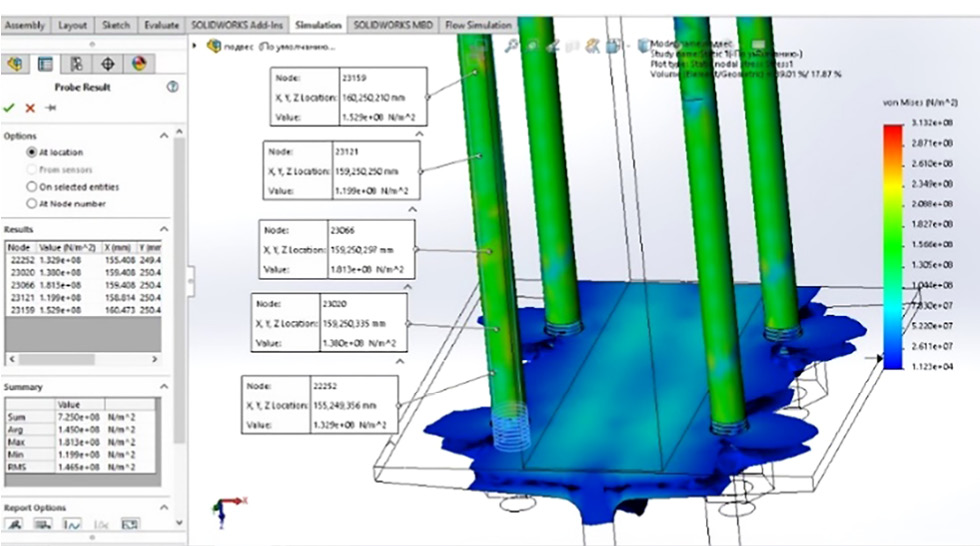

Рис. 3. Эпюра напряжений шпилечных соединений узла подвеса с реализацией предварительного натяжения резьбовыми соединениями.

Fig. 3. Stress diagram of the stud-bolt joints of the suspension unit with the implementation of pre-tension by threaded joints.



Посредством линейной аппроксимации установлен закон изменения напряжений в сечениях шпилечного соединения от приложенной термической нагрузки, моделирующей процесс затяжки резьбового соединения (рис. 4).

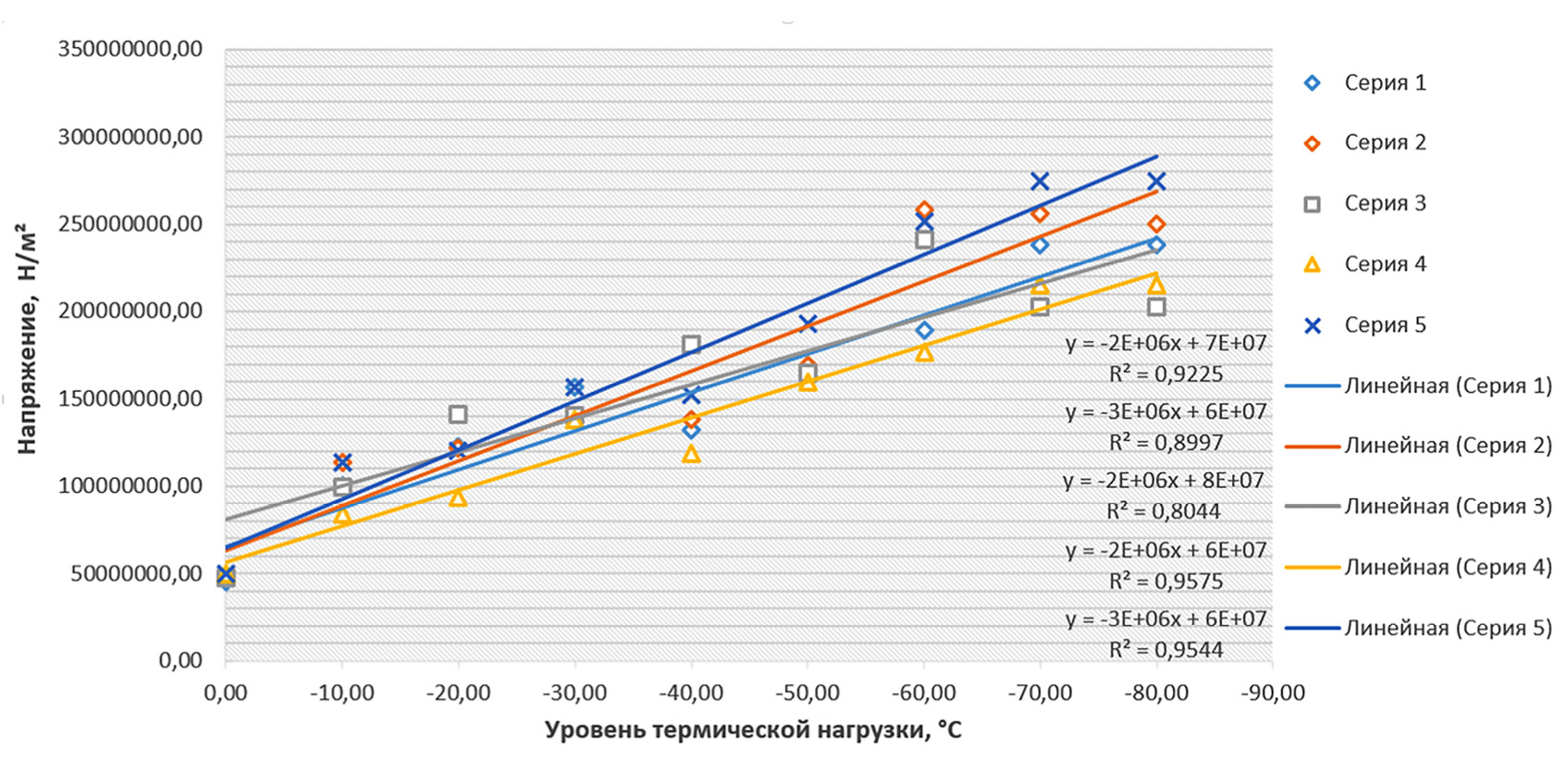

Рис. 4. Зависимость напряженно-деформированного состояния шпилечного соединения от величины прикладываемой отрицательной температуры.

Fig. 4. Dependence of the stud-bolt joint stress-strain state on the magnitude of the applied negative temperature.



Наблюдающаяся тенденция роста напряжений в направлении резьбового соединения объясняется снижением площади поперечного сечения на резьбовом участке шпильки, и наличия концентраторов напряжений по дну резьбовой канавки.

Таким образом, воздействие полезной нагрузки на узел подвеса будет сопровождаться усилением уже имеющихся участков повышенных напряжений в материале, что и определяет узлы конструкции, представляющие интерес для диагностирования технического состояния конструкции.

Одним из видов анализа напряженно-деформированного состояния шпилечного узла является проведение модального анализа, в основе которого лежит определение условий реализации наиболее эффективных способов импульсного возбуждения конструкции с минимальными энергетическими затратами и достаточным эффектом получения информации о вибрационных процессах. Подобные участки элементов конструкции в процессе колебания имеют максимальные значения амплитуды, и расположены между «узлами» – точками, в которых амплитуда равна нулю. Расположение таких участков может быть определено путем построения форм низкой моды – простых форм собственных частот.

Для выполнения частотного анализа с помощью метода конечных элементов (МКЭ) необходимо воспроизведение условий взаимодействия рассматриваемого элемента с сопряженными деталями сборки [13, 14]. В таблице 1 представлены первые пять собственных частот элементов с моделями характерных дефектов.



Таблица 1. Собственных частот элемента, Гц

Таблица 1. Table of eigenfrequencies of the element, Hz

№ моды	Исправное	Коррозия 30% площади поперечного сечения	Трещина 50% площади поперечного сечения	Остаточная деформация (прогиб)
1	571,44	461,62	535,93	500,65
2	571,83	461,97	562,81	706,05
3	1325,5	728,62	1315,1	1214,5
4	1581,4	1429,9	1544,7	1489,0
5	1582,4	1431,0	1570,3	1517,5



Наличие того или иного дефекта характеризуется сканированным значением частоты и местом расположения датчика: коррозионное повреждение замоноличенной части шпилечного соединения имеет узел с нулевым значением амплитуд непосредственно на границе заделки (рис. 5), а остаточная деформация (изгиб) максимальные амплитуды имеет в среднем сечении шпильки. Степень коррозионного повреждения шпилечного соединения может быть определена по методике, изложенной в [2, 3].

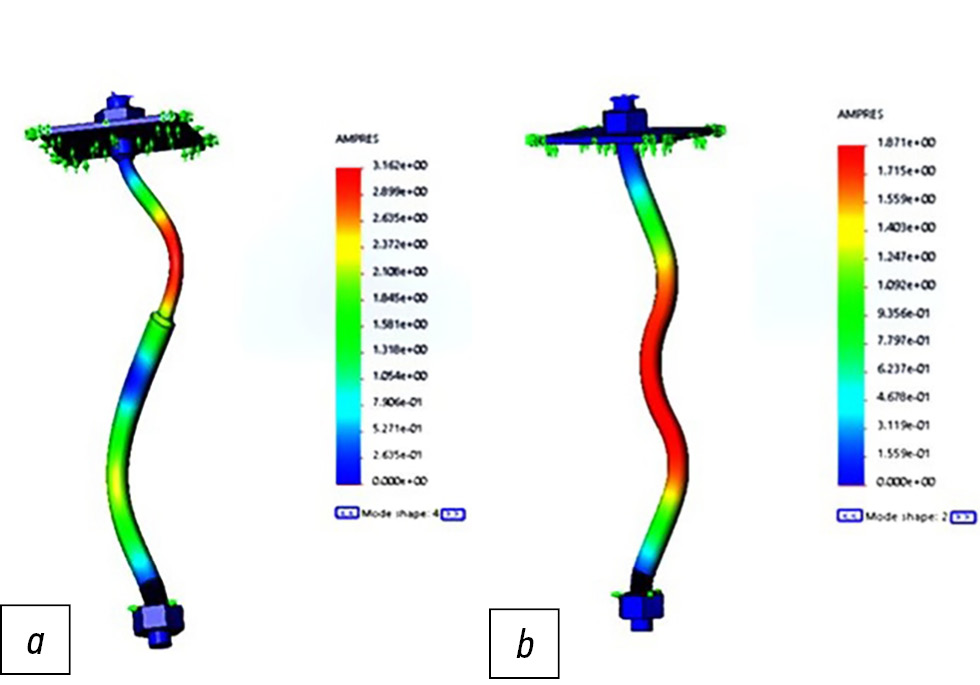

Рис. 5. Пример моды № 2 колебания элемента с характерными повреждениями: а – коррозия 30% площади сечения, b – остаточная деформация (изгиб).

Fig. 5. The example of the #2 oscillation mode of an element with specific damage: a – corrosion of 30% of the cross-sectional area, b – residual deformation (bending).

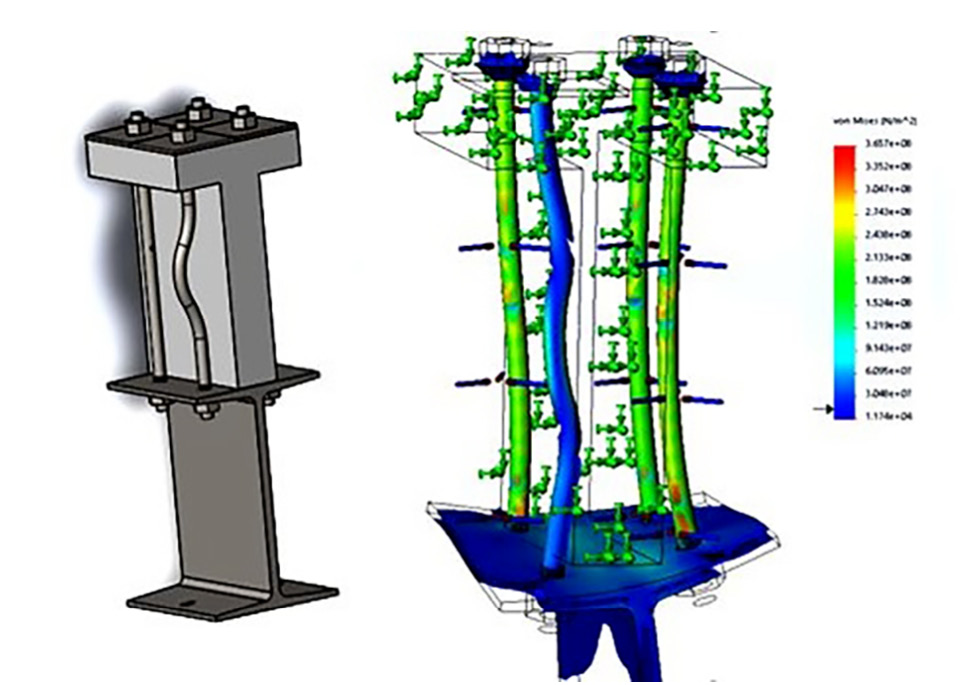

Рис. 6. Моделирование напряженно-деформированного состояния узла подвеса с поврежденной шпилькой при нагружении узла генератором ударных импульсов.

Fig. 6. Simulation of the stress-strain state of a suspension unit with a damaged stud-bolt when loading the unit with a shock pulse generator.



Результаты исследования динамического нагружения узла подвеса с моделированием характерных повреждений (рис. 7) показали, что наиболее чувствительными модами для диагностических целей являются моды № 6 и выше в частотном диапазоне 100–500 Гц.

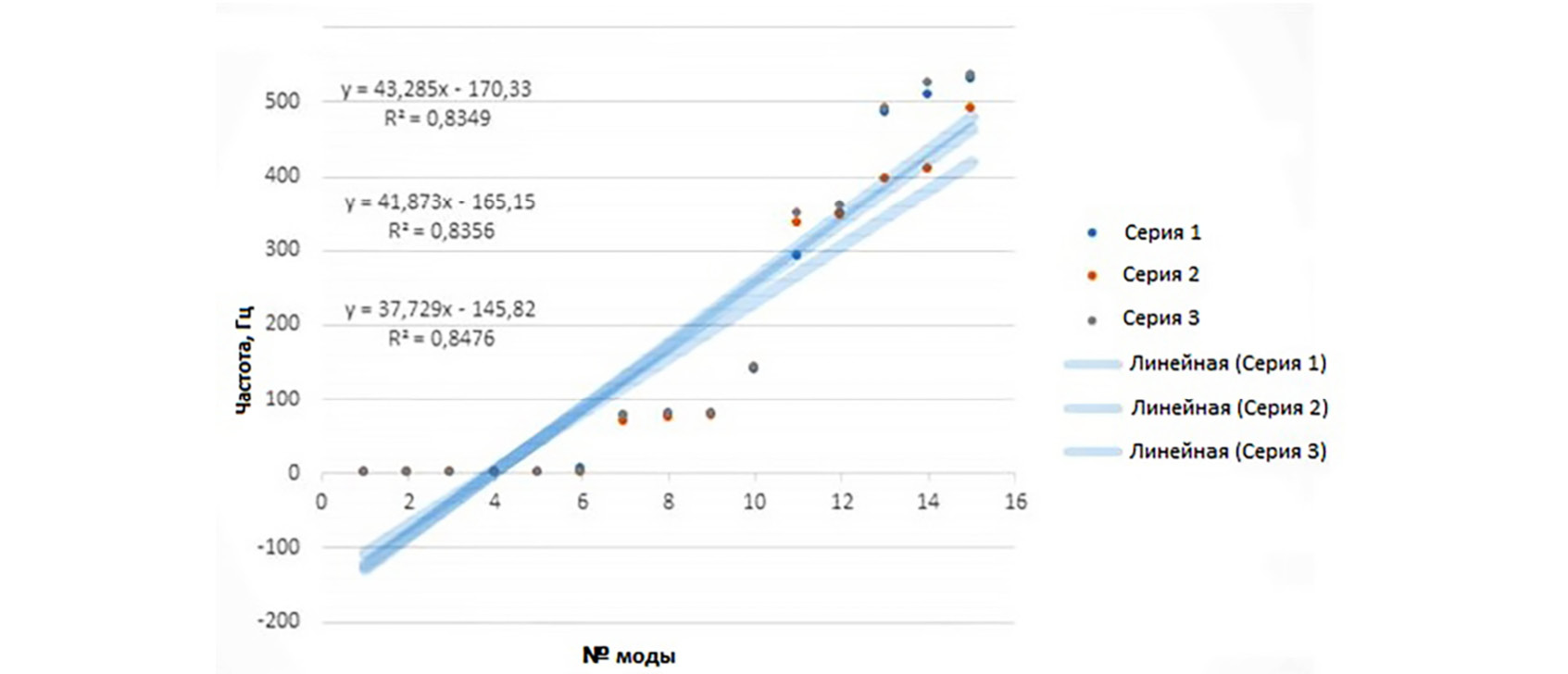

Рис. 7. Исследование динамики нагружения узла подвеса с моделированием повреждений: серия 1 – изгиб с радиусом 100 мм; серия 2 – коррозия 50% площади поперечного сечения, серия 3 – трещина 50% сечения.

Fig. 7. The study of the loading dynamics of the suspension unit with damage modeling: series 1 – bending with a radius of 100 mm; series 2 – corrosion of 50% of the cross-sectional area, series 3 – crack of 50% of the cross-section.

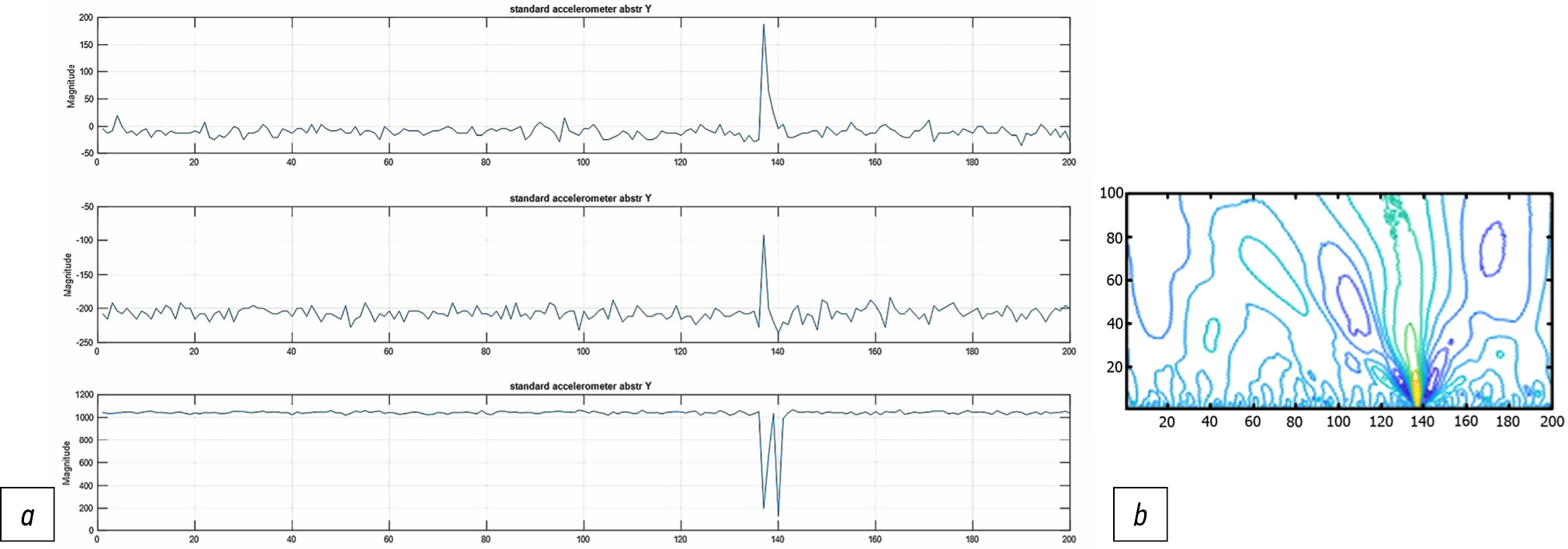

Рис. 8. Вейвлет-анализ исправного состояния шпилечного подвеса: а – форма сигнала, соответствующая исправному состоянию, b – вейвлет-представление вибропортрета сигнала.

Fig. 8. The wavelet analysis of the normal state of the stud-bolt suspension: a – the shape of the signal corresponding to the normal state, b – the wavelet representation of the vibration pattern of the signal.



Метод устойчиво работает, если шпилечный элемент разгружен (не связан), в этом случае при его возбуждении наблюдается резонирование шпильки на собственной частоте (признак неравномерного нагружения элементов узла подвеса). При наличии затяжки резьбового соединения эффективно использование частотного диапазона, превышающего шестой моды колебаний. Устойчивым диагностическим признаком является изменение интервалов между соседними резонансными частотами (завышенная тональность виброотклика), что свидетельствует о превышении значения растягивающего усилия. Однако, на практике использование высоких мод трудно реализуемо по причине сложной технологии сканирования: интенсивного затухания сигнала, небольших зон локализации, сложностей монтажа датчика.

В волновом представлении любую механическую систему можно представить ее характеристическим импедансом, коэффициентом отражения ее неоднородностей для волновых цугов (серии импульсов), возникших в точке приложения возбуждающей силы (удара), интервалом между соседними резонансными частотами, затуханием и симметрией точки возбуждения относительно границ колеблющейся системы [12]. Эти характеристики дают представления о механических свойствах колебательной системы. Такие дефекты, как жесткость узлов крепления, изменение профиля несущей части резьбы, усталостные повреждения элементов крепления в конструкциях испытуемых узлов связаны с параметрами перечисленных характеристик.

Детальное представление о волновых процессах передачи энергии удара в объекте дает вейвлет-анализ [16, 17] с оценкой амплитудной модуляции в поддиапазонах частот, фигур Лиссажу, числа резонансных контуров и антирезонансов, декрементов затухания, фазо-частотной модуляции. Конфигурации фигур Лиссажу уникальны для любого компонента конструкции, поскольку определяются его жесткостью и условиями взаимодействия с сопряженными элементами. Любое перераспределение свидетельствует об изменениях, связанных либо с изменениями геометрии конструкции, либо с деградацией свойств материала, из которого изготовлен данный элемент. На рис. 8 приведен пример вейвлет-анализа исправного состояния шпилечного подвеса.

Применение вейвлет-анализа обладает высокой чувствительностью, но требует интерпретации большого объема графической информации, что снижает эффективность методики. Программная реализация компаратора сравнения образов реализует технологию разделения изображений по полосам, с выявлением значимых элементов матрицы.

Дополнительным диагностическим признаком состояния шпилечного соединения при вибрационном контроле является построение графика орбиты контрольной точки в пространстве [10, 18]. График представляет собой кривую, соединяющую концы вектора переменной величины, отложенного в разные моменты времени от одной точки. Перемещение контрольной точки в пространстве качественного элемента подвеса представляет собой эллипс, с радиусами, соответствующими максимальным амплитудам колебаний шпильки в двух взаимно перпендикулярных плоскостях. На рис. 9 представлен пример орбиты элемента подвеса, поврежденного остаточной деформацией в виде изгиба.

Характерная деформация орбиты отражает неравномерную жесткость диагностируемого узла в определенных направлениях, что позволяет значительно сузить участок исследуемого узла и сделать вывод о его техническом состоянии.

ЗАКЛЮЧЕНИЕ

Комплексное применение методик моделирования напряженно-деформированного состояния с последующим вейвлет-анализом волновых процессов в замоноличенных шпильках узла подвеса ездовых балок подъемно-транспортного оборудования машинных залов тоннельных эскалаторов метрополитена значительно повышает надежность диагностических процедур, дает возможность диагностирования их технического состояния без разрушения строительных конструкций, позволяет обоснованно принимать решения о дальнейшей эксплуатации сооружения.

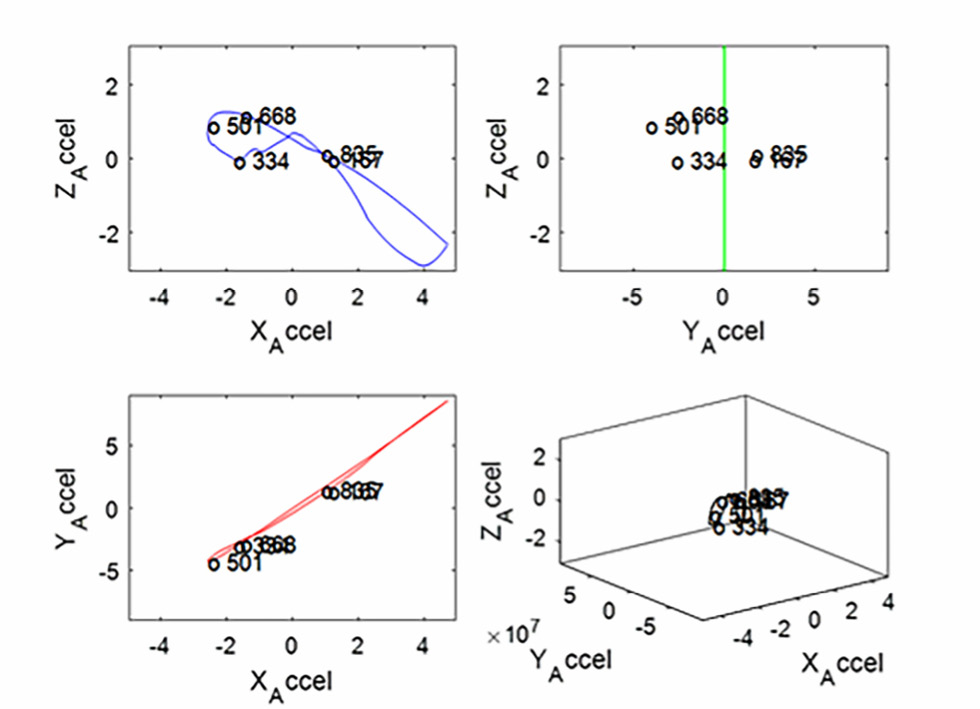

Рис. 9. Орбита движения исследуемой точки элемента подвеса, поврежденной остаточной деформацией.

Fig. 9. The orbit of motion of the studied point of the suspension element damaged by residual deformation.
