ВВЕДЕНИЕ

Создание мототехники в настоящее время наряду с автомобилестроением не стоит на месте.

В современном мире необходимо учитывать огромное количество аспектов при создании мототехники. Одним из критериев при создании 2-х колесного транспортного средства является решение экологической проблемы. Мотоцикл с электроприводом позволяет удовлетворить решить эту проблему. Однако, при проектировании электромотоцикла на первый план выходят вопросы, связанные с обеспечением соотношения между высокими показателями запаса хода и низкими значениями массово-габаритных показателей перезаряжаемой системы хранения электроэнергии (ПСХЭ). ПСХЭ, являющейся одной из главной и массивной части в составе электромотоцикла, уделяется большое внимание при проектировании и расчете основных энергетических и инерционных показателей транспортного средства категории L.

Целью исследования является повышение энергоэффективности 2-х колесного транспортного средства с электроприводом за счет разработки ПСХЭ, учитывающей массово-габаритные показатели.

КОНСТРУКЦИИ ПЕРЕЗАРЯЖАЕМЫХ СИСТЕМ ХРАНЕНИЯ ЭЛЕКТРОЭНЕРГИИ ЭЛЕКТРОМОБИЛЕЙ И ЭЛЕКТРОМОТОЦИКЛОВ. ОСНОВНЫЕ ПРОБЛЕМЫ

Основной проблемой электромобилей и электромотоциклов является увеличенная масса транспортного средства по сравнению с традиционными. Большое влияние на массовые характеристики оказывает ПСХЭ (конструкция каркаса и внутренние компоненты), которая является источником энергии для движения мотоцикла. Избыточная масса приводит к уменьшению запаса хода, ухудшению характеристик управления и устойчивости транспортного средства.

Несмотря на то, что количество электромобилей на мировом рынке резко возросло, массовое производство систем хранения электрической энергии и электродвигателей остается самой большой проблемой. Производителей, поставляющих ПСХЭ, относительно мало по сравнению с высоким спросом на электромобильные продукты. Таким образом, перезаряжаемая система хранения электроэнергии по-прежнему остается самым дорогим компонентом электромобиля и электромотоцикла. В среднем ПСХЭ составляет около 40% от общей стоимости производства электромобилей. Эта проблема оказывается серьезной для конкуренции электромотоциклов с обычными транспортными средствами категории L, работающими на двигателе внутреннего сгорания (ДВС) [1].

Различные категории электрических транспортных средств и варианты конечного их использования имеют разные потребности в энергии и характеристики зарядки. Разработка ПСХЭ происходит в соответствии с категориями транспортных средств, то есть городскими, региональными и дальнемагистральными грузовиками и автобусами, электромобилями и электромотоциклами. Как правило, чем дольше требуется независимая и непрерывная работа ЭТС без подзарядки, тем большей должна быть емкость ПСХЭ. Большое влияние на производство тяговых аккумуляторных батарей оказывают технические требования транспортных средств, такие как – запас хода (энергоэффективность), управляемость, устойчивость на дороге, манёвренность и безопасность [2].

На рис. 1 представлены основные конструкции электромотоциклов с различными ПСХЭ и кратким описанием их технических характеристик.

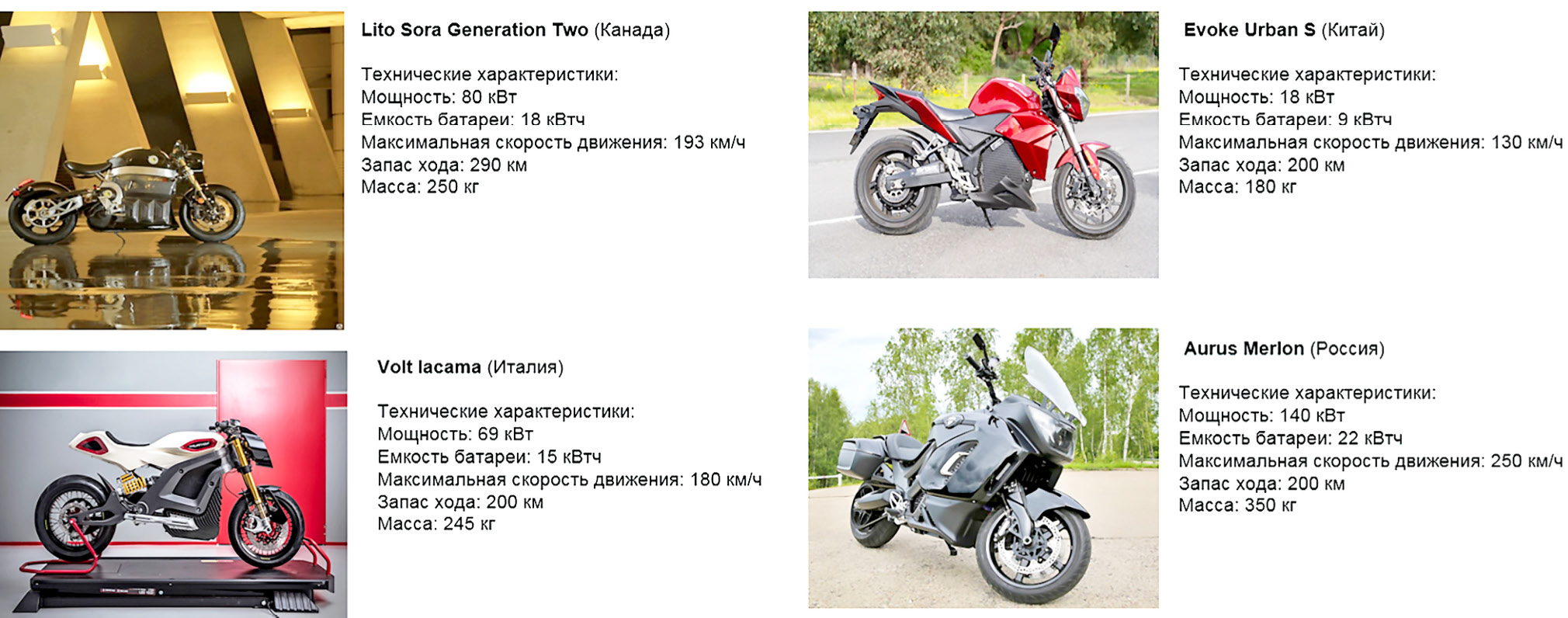

Рис. 1. Электромотоциклы с техническими характеристиками. / Fig. 1. Electric motorcycles and their technical properties.



Основная задача, которая ставится перед разработчиками и конструкторами при проектировании ПСХЭ, заключается в сочетании нахождения баланса между уменьшением массы перезаряжаемой системы хранения электроэнергии и увеличением ее емкости для увеличения запаса хода ЭТС.

Для нахождения правильного подхода в проектировании ПСХЭ попробуем разобраться в особенностях их конструкции.

Типовая ПСХЭ состоит из двух основных частей:

1. электрическая часть (аккумуляторные модули рис. 2, коммутационная часть);
2. механическая часть (силовой каркас, теплообменники).

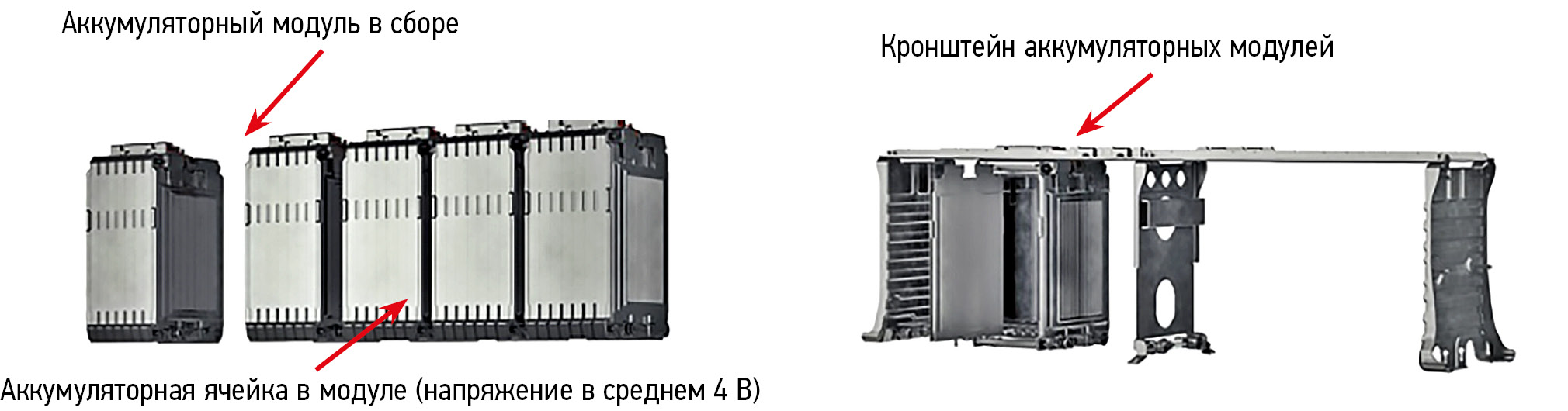

Рис. 2. Аккумуляторный модуль, состоящий из аккумуляторных ячеек [3]. / Fig. 2. The battery module consisting of battery cells [3].



На емкость ПСХЭ (и, как следствие, на запас хода) влияют характеристики аккумуляторных ячеек (их количество в модулях, тип, химический состав, физические свойства) [4]. Проблема проектирования ПСХЭ заключается в том, что сейчас перед разработчиками стоит задача по поиску компромисса между увеличением емкости ПСХЭ и, в тоже время, снижением ее массы. Различные категории ЭТС и варианты конечного их использования имеют разные потребности в электроэнергии и характеристиках зарядки ПСХЭ. Как правило, чем дольше требуется независимая и непрерывная работа без подзарядки, тем большей должна быть емкость ПСХЭ с точки зрения производства.

В настоящее время доступны и готовы к продаже различные по химическому составу и конструкции ячеек ПСХЭ для электромобилей. В основном разрабатываются и применяются литий-ионные аккумуляторы с различным химическим составом для легких транспортных средств и электромотоциклов.

Помимо химического состава аккумуляторной ячейки важно обратить внимание на ее геометрическую форму, которая в дальнейшем влияет на конструкцию и габариты ПСХЭ в целом. В настоящее время существует несколько форм ячеек:

• пакетные (рис. 2), наиболее распространенные, ввиду простоты процесса сборки модуля;
• пальчиковые (рис. 3), характеризующиеся наиболее трудоемким процессом сборки модулей.

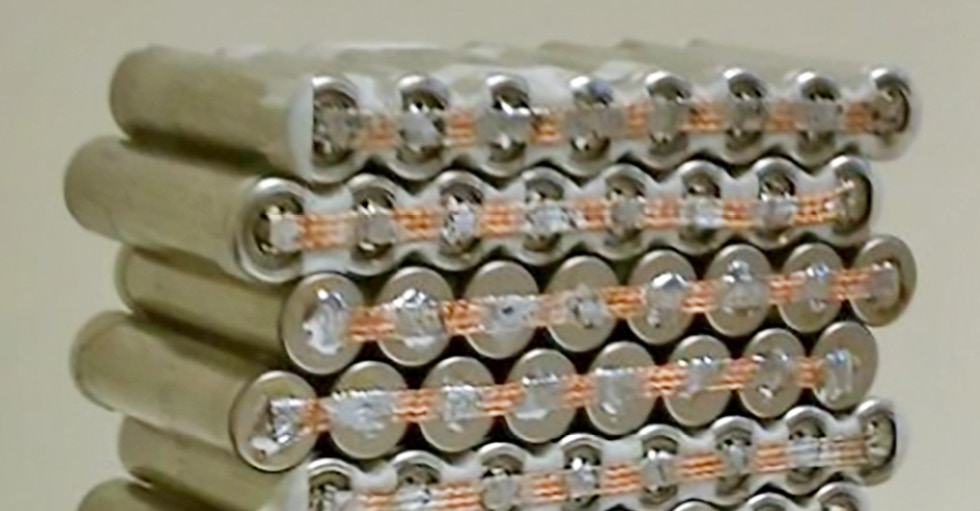

Рис. 3. Пальчиковый аккумуляторный элемент [5]. / Fig. 3. The finger-type battery element [5].



Технология аккумуляторной батареи должна подбираться в соответствии с ее применением в транспортном средстве, поскольку это влияет на выбор решения для ее зарядки. Электрические транспортные средства, требующие очень быстрой зарядки, должны иметь соответствующие аккумуляторные ячейки и системы управления, подходящие для этой цели. Например, никель–марганцево–кобальтовые ячейки (NMC) подходят для использования в ПСХЭ с возможностью быстрой подзарядки. Другой технологией на рынке, особенно часто используемой для ПСХЭ большой емкости, является фосфат железа лития (LFP), который также обладает большей степенью безопасности, чем NMC. Наряду с увеличением емкости разработка новых ПСХЭ продвигается в направлении улучшения жизненного цикла ПСХЭ, а также масштабируемых, модульных и легких конструкций, что благоприятно влияет на массовое и габаритные показатели электрических транспортных средств категории L. В настоящее время, следует отметить, быстрое ежегодное снижение затрат на ПСХЭ в сочетании с улучшением их производительности, что в значительной степени объясняет существенно улучшившееся восприятие рынком этих продуктов и товаров [6, 7].

Помимо электрической части, в конструкции перезаряжаемой системы хранения электроэнергии применяются механические элементы, которые обеспечивают жесткость, герметичность конструкции, охлаждают и нагревают энергетические элементы, которые в свою очередь обладают значительной массой и напрямую влияют на запас хода, маневренность и управляемость электрического транспортного средства [8, 9].

Основными механическими элементами ПСХЭ являются: силовой каркас (рис.4), который обеспечивает защиту, сборку, герметичность аккумуляторным ячейкам и система термостатирования, которая обеспечивает отвод теплоты от ячеек в процессе работы.

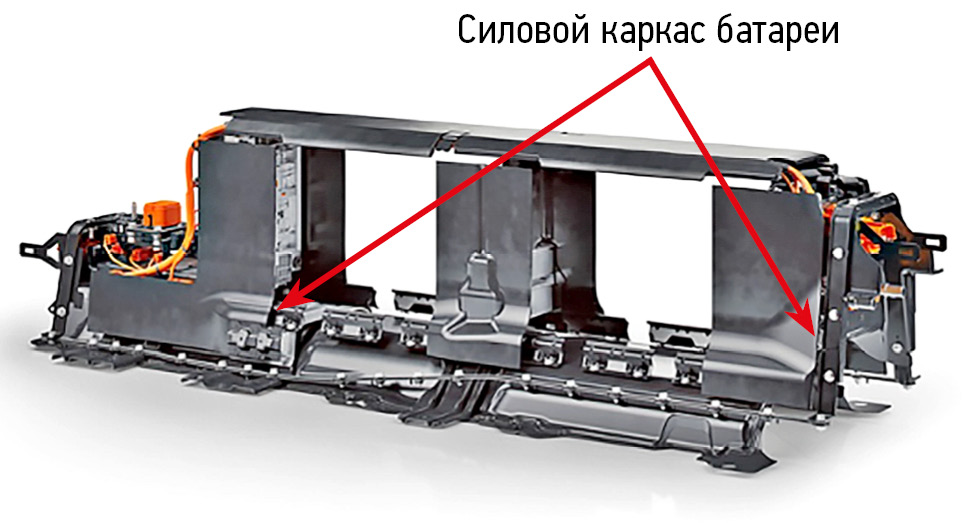

Рис. 4. Силовой каркас ТАБ [3]. / Fig. 4. The frame of the traction battery [3].



Основная проблема при разработке механической части каркаса, на сегодняшний день, заключается в снижении веса сборочного узла при сохранении достаточной прочности силовой конструкции и ее безопасности.

МЕТОДЫ И СРЕДСТВА

Как отмечалось ранее, лишний вес каркаса негативно влияет на энергоэффективность (запас хода) транспортного средства, его маневренность и управляемость.

С целью решения задачи по снижению массово-габаритных показателей ПСХЭ применяется один из методов моделирования силовых элементов с одинаковой геометрической схемой, но с применением различных материалов (цветных сплавов) [10]. Производится теоретическая симуляция нагрузок на указанные силовые элементы и сравнение проектируемых деталей, изготовленных из различных материалов (рис.5). Это позволяет оценить запас по прочности детали, оптимизировать массу конструкции и выбрать необходимый материал для ее изготовления.

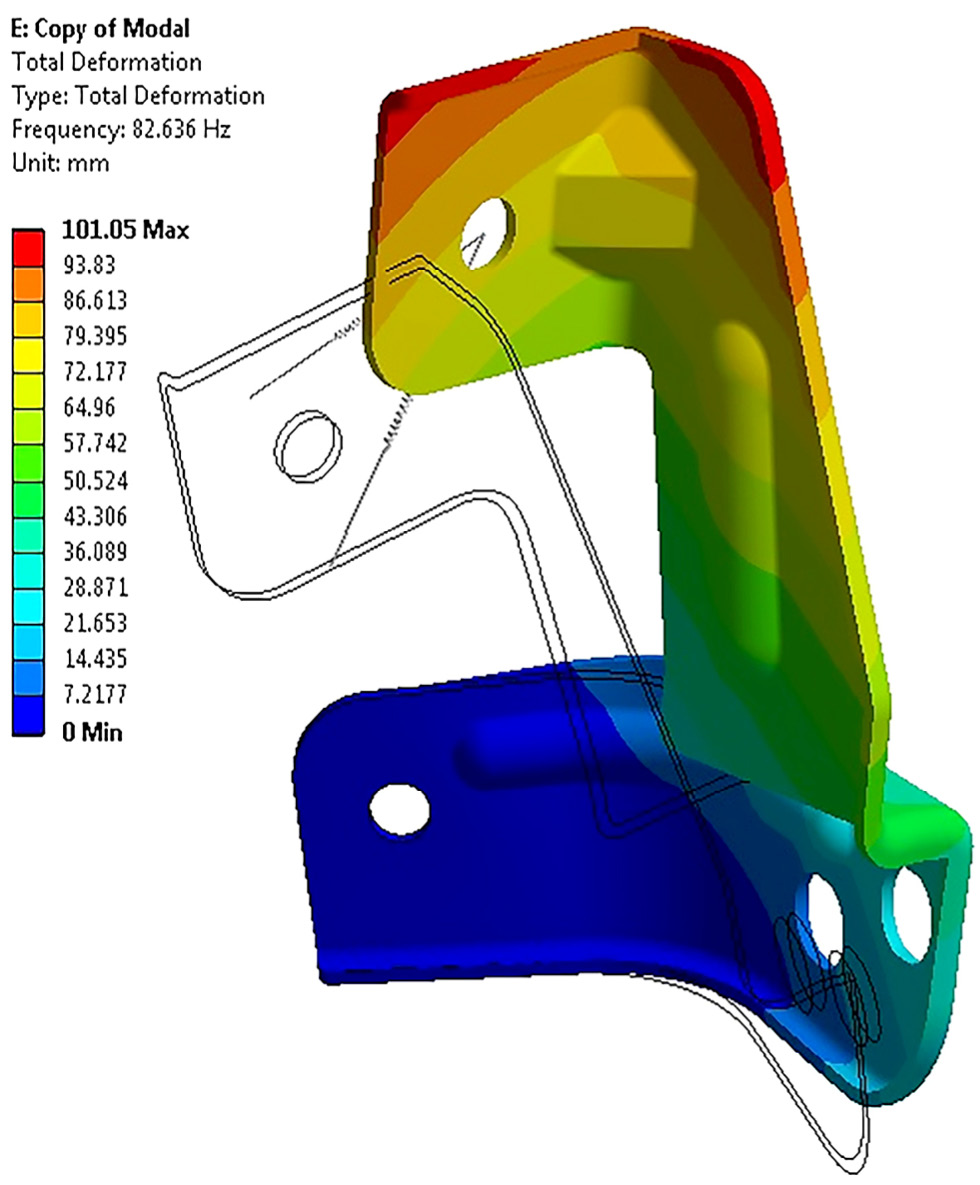

Рис. 5. Симуляция стальной детали на вибропрочность. / Fig. 5. The vibrational strength simulation of a steel component.



Для выбора геометрии деталей и их материала производится несколько типов теоретических расчетов в следующей последовательности (отличительная особенность данного подхода в том, что при условии выполнения основных симуляций, представленных ниже, не требуется дополнительные прочностные и нагрузочные расчеты):

1. Составление топологической схемы:

a. задаются необходимые габариты конструкции, и точки крепления. Как правило, создается параллелепипед, как исходная модель;

b. исходя из условий работы узла, прикладывается внешнее воздействие, под которое оптимизируется конструкция;

c. получение структурной картины детали или сборочной единицы, по которой происходит выбор сечения детали и ее ребер жесткости.

2. Расчет жесткости конструкции. Полученная из топологического анализа, конструкция оценивается в системе окружающих деталей. Конструкция неподвижно закрепляется в точках ее крепления и прикладывается угол на скручивание в 1°. Задается материал с его плотностью. Далее, измеряется крутящий момент (Мкр) в местах заделки. Исходя из измерений этого параметра, делается вывод для дальнейшего усиления, облегчения конструкции или изменения материала с более высоким или более низким коэффициентом текучести σт.

3. Расчет на вибростойкость конструкции состоит из:

a. модального анализа. Определяются собственные частоты конструкции. В большинстве случаев они находятся в диапазоне от 1 до 200 Гц. Из модального анализа через оценку энергии деформаций в различных зонах определяется наиболее нагруженная область

b. гармонического анализа. Так как в модальном анализе невозможно оценить уровень напряжений, проводится гармонический анализ. Конструкции задается конкретное перемещение 0,2 мм в диапазоне частот от 1 до 200 Гц и оценивается ее поведение (податливость к деформации).

4. По результатам расчетов происходят вариации материала деталей либо их геометрии.

5. При проектировании деталей перезаряжаемой системы хранения электроэнергии для электрических транспортных средств категории L особое внимание уделяется снижению массы при сохранении жесткости конструкции в целом. Для этого используются дюралюминиевые сплавы, композитные материалы, которые имеют предел текучести σ_т =400 Мпа сопоставимый пределом текучести стали, но имеющие вес в 3–4 раза меньше, чем стальные детали.

ВЫВОДЫ

На сегодняшний день, основной задачей при создании ПСХЭ для электрических транспортных средств, в том числе и электромотоциклов, является снижение ее массы. Одним из направлений по реализации решения, указанной задачи, является использование вариативных сплавов в конструкции каркаса ПСХЭ. В статье продемонстрирован метод расчета конструкции каркаса перезаряжаемой системы хранения электроэнергии, позволяющий оптимальным образом выбрать материал и геометрию деталей, что позволяет снизить массово-габаритные показатели на 20%. Следующим этапом настоящего исследования будет изготовление опытного образца и практические испытания ПСХЭ для подтверждения теоретических расчетов.
