The test rigs for motorcycle framework and suspension testing. Durability testing of motorcycles and their components

Full Text

ВСТУПЛЕНИЕ

Рынок мототехники с настоящее время продолжает своё интенсивное развитие. Ведущими фирмами, производителями мототранспортных средств, наряду с расчетными исследованиями, проводятся объемные работы по натурным испытаниям, создаваемой техники, с целью доводки и оптимизации конструкции. Каждое предприятие, как правило, имеет собственные методики, основанные на накопленном опыте и возможностям. В то же время, можно выделить следующие основные направления по экспериментальной проверке агрегатов шасси мотоциклов, которые в той или иной степени, применяются производителями. Среди них:

• оценка жесткости и прочности компонентов мотоцикла, при его испытаниях, как отдельными агрегатами (вилка, балансирный рычаг, рама), так и испытаниях этих агрегатов в составе мотоцикла в сборе;
• оценка модальных характеристик рамы, выявление резонансных зон и частот;
• оценка долговечности агрегатов передней и задней подвесок при их испытаниях на специализированных стендах;
• оценка долговечности мотоцикла в сборе с использованием режимов нагружения, полученных на основании ходовых режимометрических испытаний.

Важно отметить, что первые три направления экспериментальных работ рекомендуются и проводятся на стадии проектирования и доводки агрегатов шасси, а также для получения целевых показателей на основе аналогов. Четвертый этап проводится на заключительной стадии испытаний для окончательной проверки долговечности всех агрегатов и систем шасси.

СТЕНДОВЫЕ ИСПЫТАНИЯ АГРЕГАТОВ ШАССИ

Испытания отдельных ответственных агрегатов мотоцикла в стендовых условиях, которыми являются рама, вилка передней подвески и балансирный рычаг, технически и экономически оправданы, поскольку позволяют производить оценку характеристик и осуществлять доводку конструкции на стадии проектирования, не дожидаясь полной готовности мотоцикла. К тому же полученные характеристики являются ценным материалом для подразделений, занимающихся расчетным анализом конструкций, которые могут произвести необходимые уточнения в модели. Рассмотренные компоненты могут испытываться как статическими, так и динамическими нагрузками. Статические испытания необходимы для определения действительной прочности детали, так как виртуальная модель «идеальна», в ней отсутствуют какие-либо погрешности производства. Ресурсные испытание компонентов производят с целью определения их долговечности, такие испытания зачастую проводят для всего узла в сборе, чтобы наиболее приблизить условия нагружения к тем, которые будут при дальнейшей эксплуатации мотоцикла.

СТЕНДОВЫЕ ИСПЫТАНИЯ РАМЫ МОТОЦИКЛА

Рама является несущей системой мотоцикла, на ней закрепляется передняя и задняя подвески, двигатель, тяговая батарея и элементы трансмиссии. Рама так же находится под воздействием нагрузок от водителя, пассажира и грузов, находящихся на мотоцикле [1]. На раму действуют нагрузки, возникающие при торможении и разгоне мотоцикла, а также нагрузки при маневрировании. Величины этих нагрузок задаются ещё на стадии проектирования мотоцикла, исходя от назначения мотоцикла (кроссовый, шоссейный, спортивный и другие), поэтому оценить их влияние не представляется затруднительным. Рассчитанные нагрузки используются при проведении статических испытаний рамы мотоцикла, к ним относятся испытания по определению угловой жесткости рамы без и с установленным двигателем с коробкой передач. Связано это с тем, что силовая установка мотоцикла является частью несущей конструкции мотоцикла. Раму мотоцикла закрепляют в точках крепления передней вилки или крепления задней подвески, а с противоположной стороны прикладывают усилие или крутящий момент. Внешний вид такого стенда показан на рис. 1.

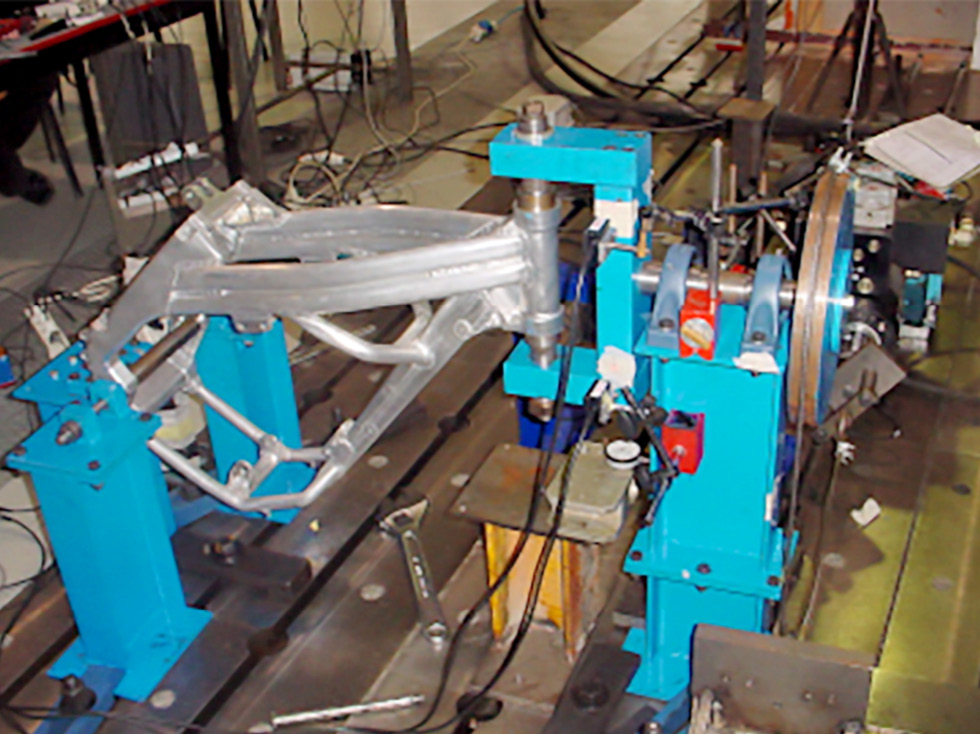

Рис. 1. Стенд для определения угловой жесткости рамы мотоцикла [1]. / Fig. 1. Test rig for determining the angular rigidity of the motorcycle framework [1, p 519].



Ресурсные испытания рамы проводятся для определения её усталостной прочности и долговечности. В процессе движения нагрузки, возникающие в пятне контакта колеса с дорогой, вызванные неровностями профиля дороги, передаются через подвеску мотоцикла на раму. Это воздействие как количественно, так и по времени, носит случайный характер, подчиняется определенным статистическим законам и как правило имеет нормальный закон распределения воздействующих нагрузок. В связи с этим, испытания могут проводиться на основе сгенерированного сигнала по определенным статическим законам или же на основе нагрузок, записанных на мотоцикле-аналоге при его движении по дорогам полигона.

СТЕНДОВЫЕ ИСПЫТАНИЯ ВИЛКИ ПЕРЕДНЕЙ ПОДВЕСКИ И ЗАДНЕГО БАЛАНСИРНОГО РЫЧАГА (МАЯТНИК) МОТОЦИКЛА

Подвеска осуществляет упругую связь несущей системы транспортного средства с его колесами и при этом уменьшает динамические нагрузки, действующие на транспортное средство, водителя, пассажиров и грузы. Подвеска передает силы и моменты, возникающие от внешних воздействий, как на колеса, так и на несущую систему. Кроме того, подвеска гасит вертикальные и сопутствующие колебания колёс [2].

Элементы направляющего аппарата подвесок испытывают при квазистатическом нагружении для определения прочностных параметров, величины нагрузок, как и в случае рамы мотоцикла, они могут быть определены расчетным путем. Задний балансирный рычаг может подвергаться испытанию по определению его крутильной жесткости. Направление нагружения в данном случае будет определяться особенностями конструкции будущего мотоцикла.

Для определения усталостной прочности элементов подвески мотоцикла определение нагрузок может быть затруднительным, поэтому они испытываются в составе передней и задней подвесок в сборе или в составе комплектного мотоцикла. Такие испытания могут проводиться как на сервогидравлических стендах, так и на стендах с беговыми барабанами. Подвеска закрепляется на жесткой оснастке, имитирующей раму мотоцикла, а колесо устанавливается на беговой барабан, с установленными на нем неровностями.

Специалисты известной фирмы Öhlins (Швеция), работающей в области проектирования и исследований подвесок мотоциклов и горных велосипедов, разработали методику испытаний вилки мотоцикла и балансирного рычага. Эти работы были выполнены на стенде с беговыми барабанами – Cam Drum. Величины нагружения рассчитываются исходя из геометрических размеров неровностей, установленных на барабанах, направлением их установки на барабанах и скоростью вращения самих барабанов. Передняя подвеска мотоцикла, установленная на стенде Cam Drum, изображена на рис. 2.

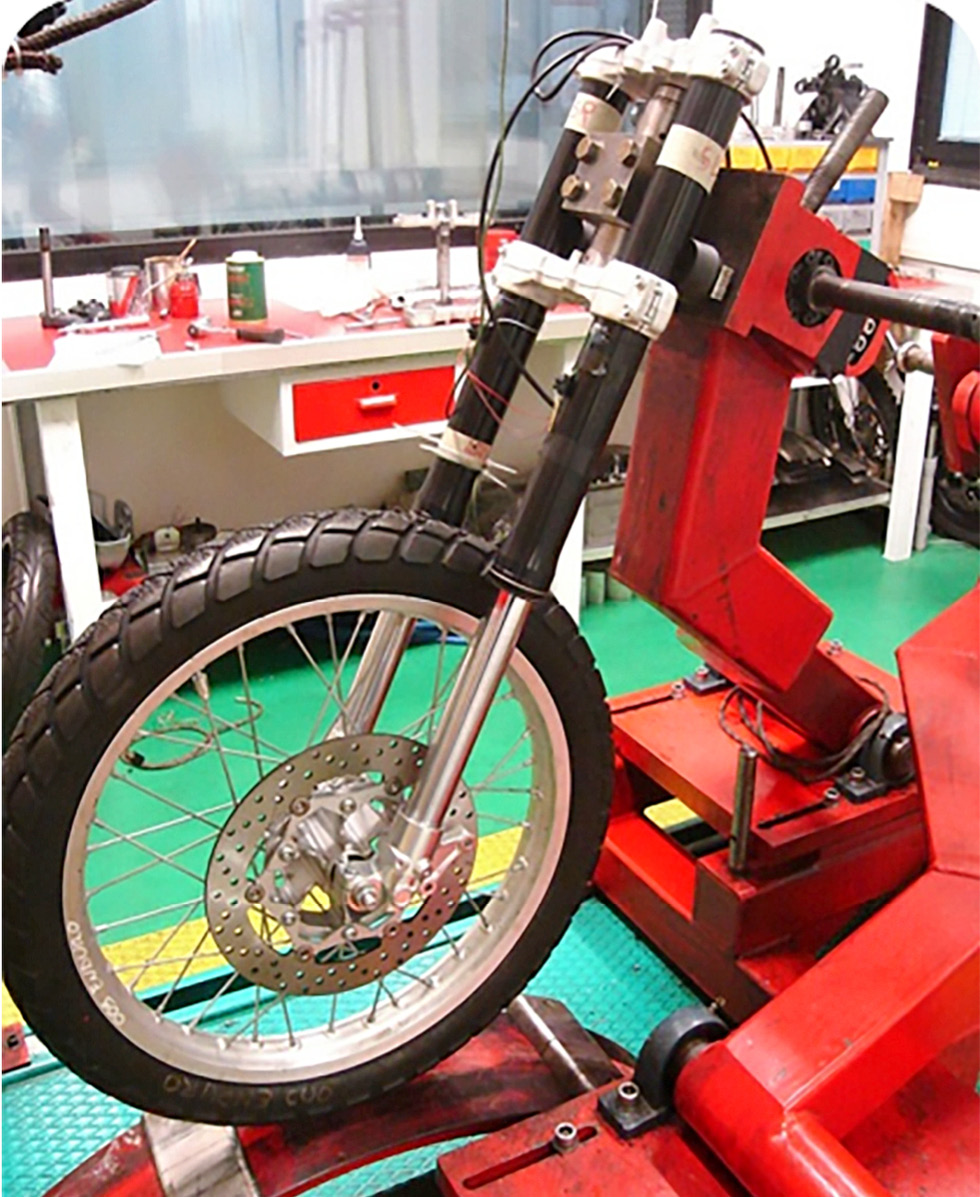

Рис. 2. Вилка передней подвески мотоцикла на стенде Cam Drum. / Fig. 2. The motorcycle front suspension fork at the Cam Drum test rig.



СТЕНДОВЫЕ ИСПЫТАНИЯ КОМПЛЕКТНОГО МОТОЦИКЛА

Главным отличием от испытаний, описанных в предыдущем разделе статьи, является комплектность объекта испытаний. Мотоцикл испытывается в сборе с обеими подвесками, двигателем, макетом тяговой батареи, навесным оборудованием, имитаторами водителя (возможно, пассажира) и грузом. Такие условия воссоздают наиболее тяжелое нагружение, которое достаточно сильно приближенно к условиям эксплуатации мотоцикла. Подобные испытания проводятся, как правило, с нагружением одного или двух колес мотоцикла. Так же могут испытываться мотоциклы с боковым прицепом (коляской) и квадроциклы. В случае испытаний одиночного мотоцикла или мотоцикла с боковым прицепом на стенде с 6-ю степенями свободы, сложность заключается в установке объекта испытаний на стенде, так как указанные стенды предназначены для испытаний автомобильных подвесок или автомобилей в сборе и предполагают закрепление объекта испытаний за счет ступичного узла. Во время таких испытаний могут оцениваться характеристики передней и задней подвесок с получением амплитудно-частотных характеристик, выявление слабых мест и оценка усталостной прочности рамы и элементов подвески.

В качестве динамических возбудителей на стендах распространение получили сервогидравлические цилиндры и электромеханические барабанные стенды.

Сервогидравлические цилиндры являются универсальной системой нагружения, обеспечивающей различные режимы динамического нагружения объекта испытаний от стандартных сигналов в режиме развертки в частотном диапазоне до воспроизведения записанных на дороге сигналов или смоделированных режимов на базе математической модели. Диапазон нагрузок, ускорений и задаваемого сигнала определяется исключительно техническими характеристиками гидравлических цилиндров, масленой станции и системы управления.

Одним из способов испытания является испытание на имитаторе дороги с вертикально расположенными силовыми возбудителями. Как правило это сервогидравлический стенд. Во время таких испытаний раму испытывают вместе с подвесками и другими узлами, которые закрепляются на раме. К недостаткам указанных испытаний можно отнести одно направление нагружения (только вертикальные нагрузки) и отсутствие действия гигроскопичного момента из-за отсутствия вращения колес мотоцикла, а также высокая стоимость по сравнению со стендами с беговыми барабанами.

Для приближения условий испытаний к реальным условиям эксплуатации мотоцикла, рамы испытываются в составе мотоцикла на стендах с 6 степенями свободы, например MTS 329. Конструкция таких стендов представляет собой сервогидравлические цилиндры, усилие от которых передается через качалки и тяги к имитатору колеса. Указанные стенды имеют самую высокую стоимость по сравнению с другими. К их достоинствам можно отнести возможность воспроизводить все виды нагружения: три силы и три момента. Сложность при таких испытаниях заключается в установке мототехники на стенде, так как подобные стенды преимущественно проектируются для испытаний агрегатов автомобилей, поэтому, нагружающие устройства стенда соединяются с транспортным средством за счет ступичных узлов. Такой стенд можно использовать для испытаний квадроциклов (рис. 3).

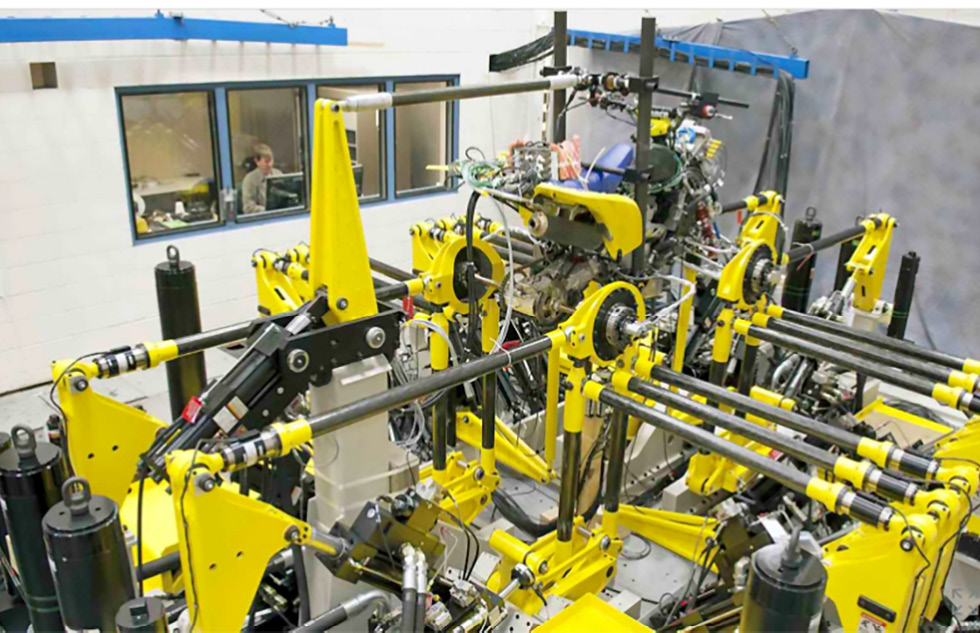

Рис. 3. Стенд c 6 степенями свободы MTS 329. / Fig. 3. The MTS 329 6 degrees-of-freedom test rig.



Вместе с тем, мототехника испытывается на барабанных стендах, которые вращаются с заданными скоростями, а на поверхности барабанов расположены неровности различной геометрии. По сравнению с сервогидравлическими – стенды с беговыми барабанами имеют меньшую стоимость, более простое воздействие на объект испытаний, возможность обеспечивать вертикальные, продольные и поперечные нагрузки. К их недостаткам можно периодический характер нагружения, который зависит от количества препятствий и расположения препятствий, установленных на барабанах.

Важной проблемой, как при испытаниях на сервогидравлических стендах, так и на Cam Drum является система удерживания мотоцикла, которая должна до минимума снижать влияние оснастки на массу и инерционные свойства объекта испытаний. Каждая компания имеет в своем арсенале различные системы закрепления, начиная от простых тросов, заканчивая сложными системами с направляющими стойками и ремнями, изготовленными из специальных материалов.

ЗАКЛЮЧЕНИЕ

По результатам настоящего обзора можно сделать вывод, что испытания подвесок, элементов несущей конструкции и комплектных мотоциклов являются неотъемлемой частью проектирования и производства мототехники. Обычно, компании опираются на собственные методики и схемы во время испытаний, благодаря этому образовалось большая база знаний и материалов, которые помогают в проектировании испытательных стендов, разрабатывании новых методик испытаний и проведении самих испытаний.

В НАМИ проводятся испытания комплектных мотоциклов и отдельных узлов подвески. Мотоцикл испытывается на стенде «Дорожный имитатор», являющимся стендом, состоящим из сервогидравлических цилиндров. Устанавливая цилиндры в различных конфигурациях, удается испытывать одиночный мотоцикл, мотоцикл с боковым прицепом и квадроциклы.

В настоящее время ведётся разработка и производство барабанного стенда для ресурсных испытаний мототехники. Этот стенд будет иметь модульную конструкцию, благодаря которой представляется возможным испытание как одиночных подвесок, так и комплектного мотоцикла в различных его конфигурациях. Следует отметить интересный факт, что «барабанный» стенд был создан в НАМИ в 1922 году (ровно 100 лет назад). Его отличительной чертой является то, что он был спроектирован для измерения тягово-скоростных свойств мотоцикла (рис. 4).

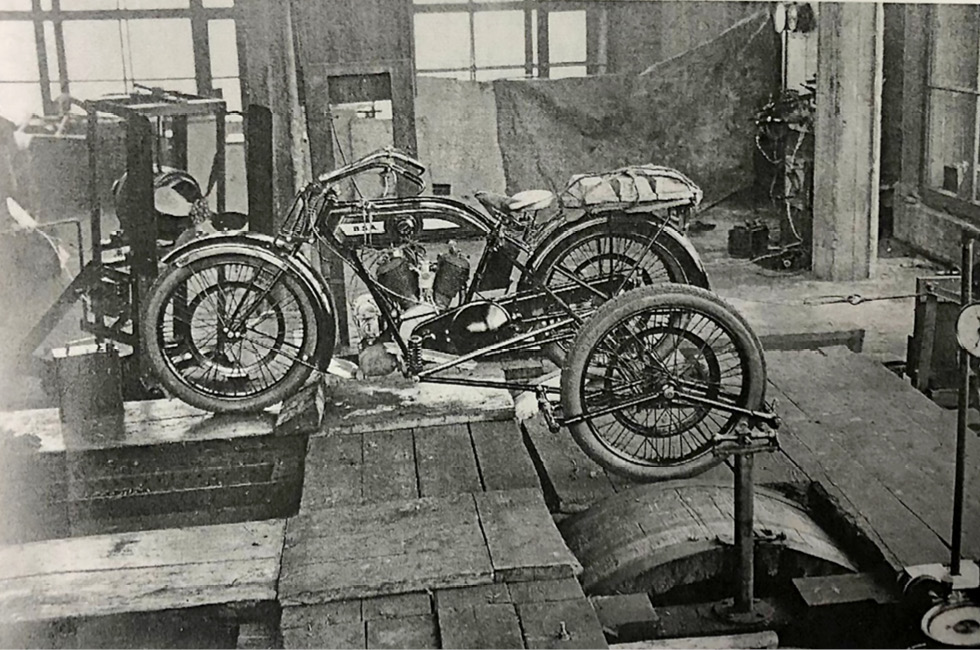

Рис. 4. Стенд c беговыми барабанами для определения тягово-скоростных свойств мотоциклов. НАМИ 1922 г. / Fig. 4. The roller test rig for defining the traction and speed performance of motorcycles. NAMI, 1922.
