ВВЕДЕНИЕ

В следящих и позиционных системах управления [1] разнообразного технологического оборудования для определения положения валов исполнительных механизмов могут быть применены синусно-косинусные вращающиеся трансформаторы (СКВТ). Эти электромеханические датчики, имеющие ротор и статор, обладают сравнительно простой конструкцией, высокой надёжностью и стойкостью к внешним факторам, а также приемлемой точностью [2, 3]. Для формирования сигналов возбуждения СКВТ, захвата и обработки информационных сигналов, а также для вычисления углового положения его ротора по отношению к статору предназначены контроллеры на базе вычислительной техники. В зависимости от особенностей применения СКВТ и использованных технических решений такой контроллер может быть элементом конструкции системы управления электропривода или входить в её состав на уровне аппаратных средств и программного обеспечения. Контроллер СКВТ может быть и отдельным, самостоятельным устройством, сопрягаемым с системой управления электропривода по цифровым интерфейсам и линиям связи. Применение СКВТ в автотранспортной технике и в технологическом оборудовании, установленном на её базе, является привлекательным в связи с высокой надёжностью этих датчиков и их устойчивостью к тяжёлым условиям эксплуатации.

Существует значительное количество СКВТ и их контроллеров, доступных для приобретения и применения. Они различаются функциональностью и характеристиками точности, линейности и быстродействия, а также конструктивным исполнением. Это обстоятельство, однако, не исключает самостоятельную разработку контроллера СКВТ, а именно, его программных и аппаратных средств. Такая разработка обоснована в следующих случаях, в том числе характерных для агрегатов и оборудования автотранспортной техники, а также оборудования и установок на её базе:

1) необходимость включить программные и аппаратные средства контроллера СКВТ в состав системы управления оборудованием или в конструкцию этого оборудования;
2) обеспечение функциональности и характеристик контроллера СКВТ, улучшенных по сравнению с аналогичными устройствами;
3) глубокое интегрирование СКВТ в конструкцию технологического механизма.

Кроме того, способность к разработке такого устройства, как контроллер СКВТ, является показателем профессионального уровня разработчиков и организации в целом.

В зависимости от использования обмоток статора и ротора для возбуждения и снятия измерительных сигналов, содержащих информацию о положении ротора по отношению к статору, различают амплитудный и фазовый режимы работы СКВТ. При фазовом режиме работы [2, 3] обе обмотки статора СКВТ питаются квадратурными напряжениями возбуждения синусоидальной формы, имеющими частоту в несколько килогерц, а измерительный синусоидальный сигнал такой же частоты снимается с обмотки ротора. Этот сигнал имеет фазовый сдвиг по отношению к напряжениям, питающим статор, величина которого прямо пропорциональна угловому положению ротора. При амплитудном режиме [2–6] обмотка ротора питается синусоидальным напряжением возбуждения, имеющим сравнительно высокую частоту, а амплитуды квадратурных синусоидальных измерительных сигналов, снимаемых с обмоток статора, зависят от углового положения ротора по отношению к статору. Эта зависимость является нелинейной в пределах оборота ротора.

Несмотря на очевидную простоту контроллера СКВТ в фазовом режиме и линейность характеристики вход–выход, т. е. зависимости параметра измеряемого сигнала от углового положения ротора, из-за специфики используемых сигналов имеется противоречие между интенсивностью обновления информации о положении ротора, точностью и разрешающей способностью этого измерения, что было показано в [7]. Поэтому фазовый режим не применим для некоторых исполнений СКВТ, имеющих небольшие габариты и массу, т. к. для них требуется, чтобы частота напряжений возбуждения имела величину в несколько мегагерц для расчётного протекания электромагнитных процессов. В то же время специализированные микросхемы, предназначенные для СКВТ в амплитудном режиме, могут быть использованы для формирования высокочастотного сигнала возбуждения и демодуляции сигналов [6], содержащих информацию о положении ротора, а микропроцессорные средства позволяют учесть нелинейность характеристики вход – выход. При амплитудном режиме технические решения, направленные на повышение точности измерения углового положения и своевременности обновления информации, не находятся в принципиальном противоречии в отличие от фазового режима. Эти обстоятельства делают актуальной и привлекательной разработку контроллера СКВТ в амплитудном режиме.

Целью статьи является разработка программно-аппаратных средств контроллера датчика углового положения на базе синусно-косинусного вращающегося трансформатора в амплитудном режиме.

Для достижения поставленной цели решены следующие задачи:

  1. Составить описание контроллера СКВТ, работающего в амплитудном режиме, с учётом процессов генерирования, захвата и обработки сигналов.
  2. На основе принципа работы СКВТ и характеристик средств реализации его контроллера выявить причины ограничения его точности, учесть и устранить их.
  3. Экспериментально исследовать разработанный контроллер СКВТ, оценив результат применения технических решений, направленных на обеспечение его характеристик.

СОДЕРЖАНИЕ И МЕТОДОЛОГИЯ РАЗРАБОТКИ

Рассмотрим работу СКВТ в амплитудном режиме. Согласно [3], СКВТ имеет две обмотки, или фазы, на статоре, обычно обозначаемые α и β, которые расположены по одноимённым осям таким образом, что угол между ними составляет 90 электрических градусов, как показано на рис. 1.

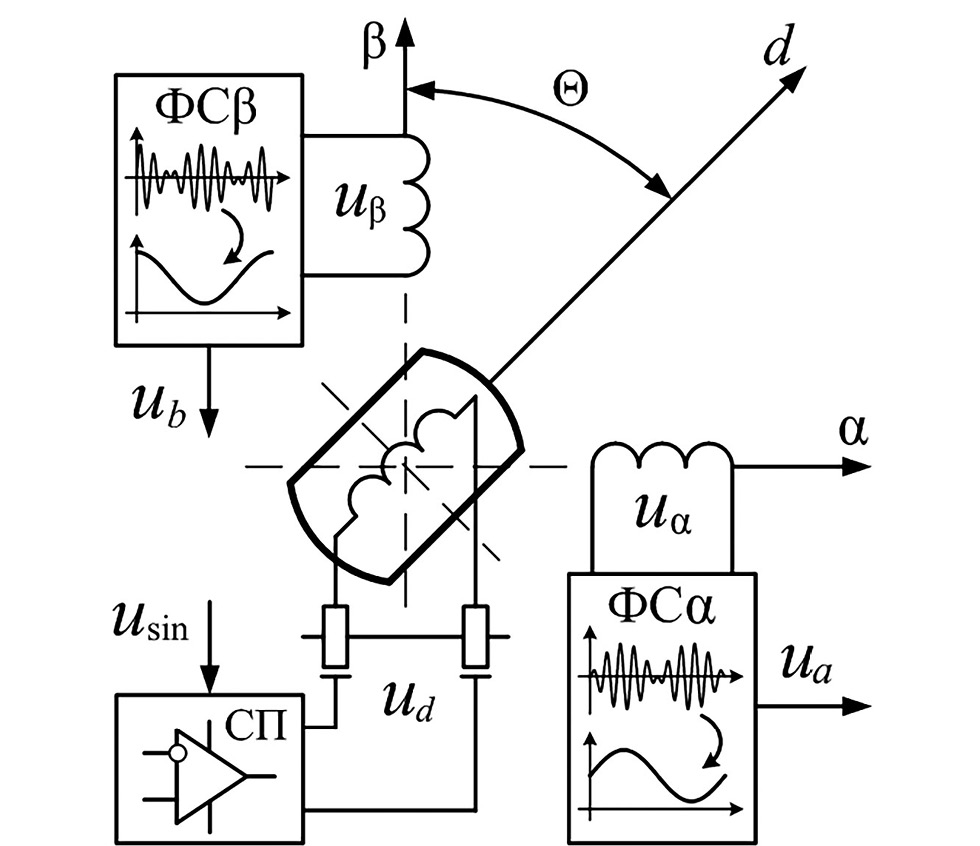

Рис. 1. Функциональная схема контроллера СКВТ в амплитудном режиме.

Fig. 1. Functional diagram of the SCRT controller in the amplitude mode.



На роторе СКВТ имеется обмотка, ориентированная по его оси d. Через схему питания СП, управляемую сигналом usin, на неё подаётся синусоидальное напряжение ud(t), имеющее амплитуду Ud и частоту fd величиной от нескольких десятков килогерц до нескольких мегагерц в зависимости от типа СКВТ:

udt=UdsinΩdt;                                                                      (1)

Ωd=2πfd.                                                                                 (2)

Обмотка ротора может иметь скользящие контакты или быть бесконтактной [2, 3]. Конструктивной формой СКВТ является индуктосин, для которого характерны небольшие габариты и масса, имеющий печатный ротор и печатный статор. Его обмотка возбуждения, как и измерительные обмотки α и β, имеют вид печатных рисунков и находятся на статоре. При повороте ротора, на котором также нанесён печатный рисунок, изменяется индуктивная связь между обмоткой возбуждения и измерительными обмотками α и β. В остальном принцип его работы аналогичен СКВТ в виде электрической микромашины.

В результате протекания электромагнитных процессов в измерительных фазах α и β СКВТ наводятся ЭДС, снимаемые с них как синусоидальные сигналы uα и uβ:

uαΘ,t=UαΘsinΩdt;                                                                 (3)

uβΘ,t=UβΘsinΩdt;                                                                 (4)

UαΘ=kтUdsinΘ;                                                                         (5)

UβΘ=kтUdcosΘ,                                                                        (6)

где kт — коэффициент трансформации между каждой из обмоток α и β статора и обмоткой возбуждения при их соосном положении.

Сигналы uα(Θ,t) и uβ(Θ,t), согласно (3) и (4), имеют такую же частоту fd, что и напряжение возбуждения ud, а их амплитуды Uα и Uβ, по (5) и (6), зависят от углового положения Θ ротора по отношению к осям α и β статора. Коэффициент трансформации kт, зависящий от типа СКВТ, одинаков для обеих фаз. Таким образом, сигналы uα(Θ,t) и uβ(Θ,t) имеют амплитудную модуляцию в зависимости от углового положения ротора Θ по отношению к статору, которое подлежит измерению. Это свойство СКВТ положено в основу его амплитудного режима работы. Согласно [2–4], огибающие сигналов uα(Θ,t) и uβ(Θ,t), выделенные при демодуляции [6], позволяют определить угловое положение Θ лишь в пределах полуоборота ротора СКВТ — от 0 до π радиан или от π до 2π радиан.

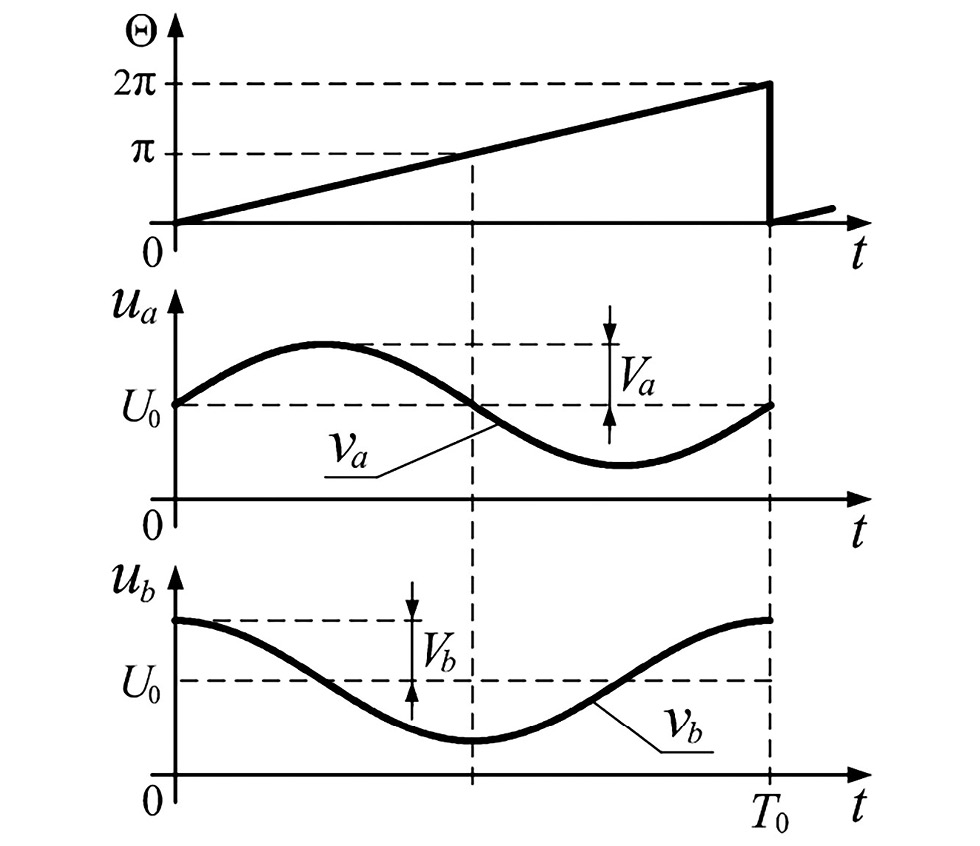

Рис. 2. Временные диаграммы контроллера СКВТ в амплитудном режиме.

Fig. 2. Time-domain diagrams of the SCRT controller in the amplitude mode.



Согласно [4, 6], эти сигналы служат основой для получения более информативных сигналов вида ua(Θ) и ub(Θ), показанных на рис. 2, которые описываются следующим образом:

uaΘ=U0+vaΘ=U0+VasinΘ;                                                            (7)

ubΘ=U0+vbΘ=U0+VbcosΘ;                                                           (8)

Va=Vb=μkтUd;                                                                                    (9)

U0=kтUd,                                                                                            (10)

где μ — коэффициент масштаба, причём 0 < kтμ < 1; U0 — центрированный уровень; Va и Vb — амплитуды составляющих va(Θ) и vb(Θ) сигналов ua(Θ) и ub(Θ).

Сочетание величин этих сигналов однозначно сопоставляется с угловым положением ротора СКВТ от 0 до 2π радиан. Наличие уровня U0, отличного от нуля, в (7) и (8) связано с однополярным питанием электронных элементов и средств вычислительной техники.

Формирование напряжения возбуждения, имеющего высокую частоту, и обработка информационных сигналов для получения сигналов вида ua(Θ) и ub(Θ) основаны на применении различных достаточно сложных аппаратных и программных средств [4, 6], которые трудно реализуемы с помощью микропроцессорной техники общего назначения. Наименее трудоёмким для осуществления способом получения сигналов вида ua(Θ) и ub(Θ) является применение специализированных микросхем [6], например, 1310к025 и IPS2550. Согласно рис. 1, их назначение иллюстрируют формирователи сигналов ФСα и ФСβ. Эти микросхемы также осуществляют генерирование сигнала возбуждения ud(t), имеющего частоту до нескольких мегагерц, что на рис. 1 иллюстрируется схемой питания СП.

Отдельно следует отметить, что графики сигналов ua(Θ) и ub(Θ) на рис. 2 показаны в зависимости от времени t в связи с тем, что при вращении ротора его угловое положение является функцией времени Θ(t). Поэтому в выражения (7) и (8) время t в явном виде не входит. С учётом зависимости Θ(t) при постоянной скорости вращения ω0 ротора СКВТ пропорциональная ей частота f0 сигналов va и vb описывается следующим выражением:

f0=ω02π=1T0,                                                                                     (11)

где T0 — время совершения одного оборота ротором СКВТ при постоянной скорости его вращения ω0, показанное на рис. 2.

Если скорость вращения ротора СКВТ не является постоянной, что происходит при неустановившемся вращении вала исполнительного механизма, то частота сигналов va и vb является переменной в зависимости от Θ(t). В этом случае сигналы va и vb имеют частотную модуляцию. Однако, как в динамике, так и при установившемся вращении они связаны с угловым положением Θ по законам синуса и косинуса, согласно (7) и (8). Очевидно, что с ростом частоты fd напряжения возбуждения сигналы uα(Θ) и uβ(Θ) более точно описывают быстрое и динамично изменяющееся вращение ротора СКВТ, а значит, и вала исполнительного механизма.

Ввод сигналов ua(Θ) и ub(Θ) в микроконтроллер в виде цифрового кода осуществляется с помощью встроенных в него аналого-цифровых преобразователей (АЦП). Уровень U0 из (7) и (8), а также коэффициент масштаба μ из (9) должны иметь такую величину, чтобы согласовать сигналы ua(Θ) и ub(Θ) с диапазоном входного напряжения АЦП, обеспечивая разрешающую способность измерения этих сигналов. Значения сигналов va(Θ) и vb(Θ), центрированных около нулевого уровня путём вычитания U0 из кодов сигналов ua(Θ) и ub(Θ), введённых в микроконтроллер, непосредственно используются для вычисления углового положения Θ ротора СКВТ. Согласно [2, 3], оно вычисляется с помощью арктангенса параметра λ и арккотангенса параметра ε. Они определяются следующим образом:

λ=vavb=sinΘcosΘ=tgΘ;                                                                         (12)

ε=vbva=cosΘsinΘ=ctgΘ.                                                                       (13)

На рис. 3 показаны характеристики вход–выход контроллера СКВТ в амплитудном режиме. Функции арктангенса и арккотангенса обозначены Θ(λ) и Θ(ε), соответственно. Они являются нелинейными, периодическими и, следовательно, неоднозначными в пределах оборота ротора СКВТ, а также имеют разрывы на границах его полуоборотов.

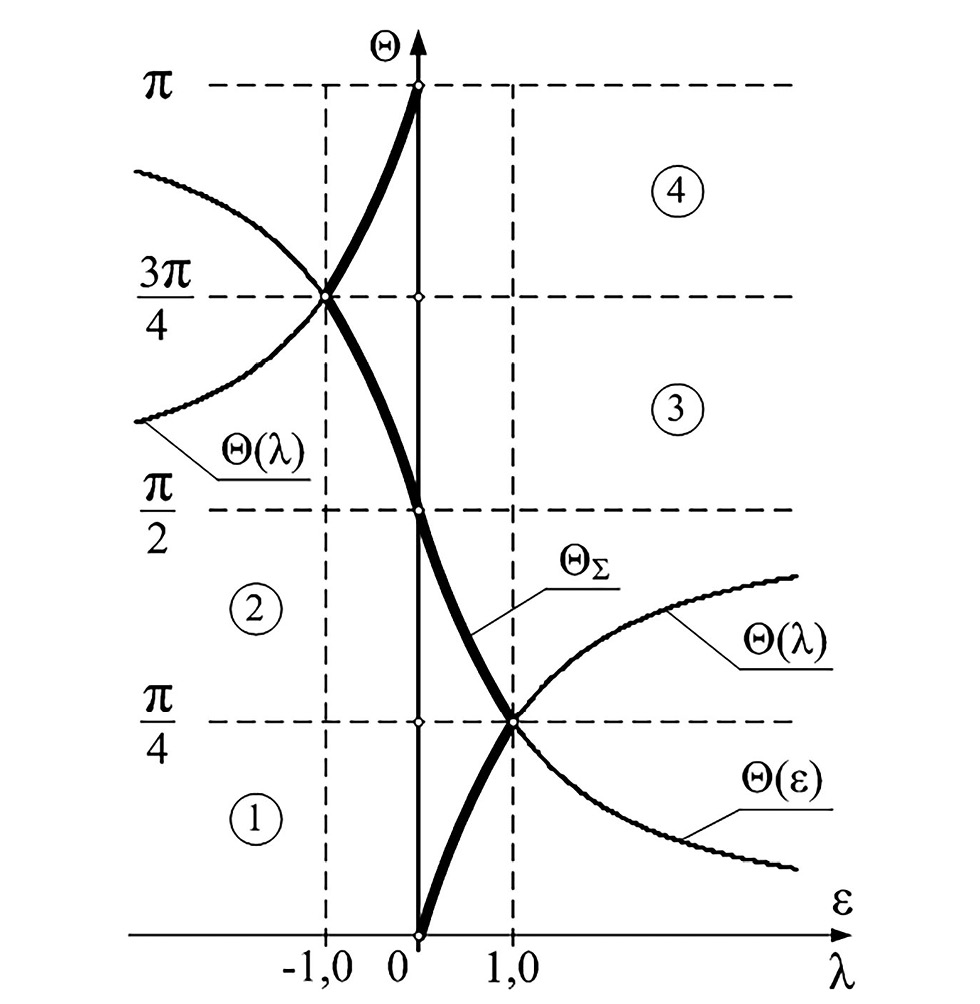

Рис. 3. Характеристика вход–выход контроллера СКВТ в амплитудном режиме.

Fig. 3. The input-output curve of the SCRT controller in the amplitude mode.



При микропроцессорной реализации контроллера СКВТ зависимости Θ(λ) и Θ(ε) обычно имеют табличное представление, чтобы сократить время вычислений. При этом целесообразно воспользоваться табличным описанием зависимости Θ(λ) для первого октанта (0–45°) и зависимости Θ(ε) для второго октанта (45–90°), для которых значения λ и ε, соответственно, лежат в пределах 0–1,0. Для всего оборота ротора СКВТ они применяются с учётом периодичности функций арктангенса и арккотангенса. Это позволяет исключить точки разрыва на границах полуоборотов ротора СКВТ из результирующей характеристики вход–выход его контроллера. Кроме того, исключается расчёт λ по (12) при vb → 0 и расчёт ε по (13) при va → 0, так как при этом указанные вычисления особенно подвержены влиянию шумов и помех, имеющихся в измеренных сигналах ua(Θ) и ub(Θ).

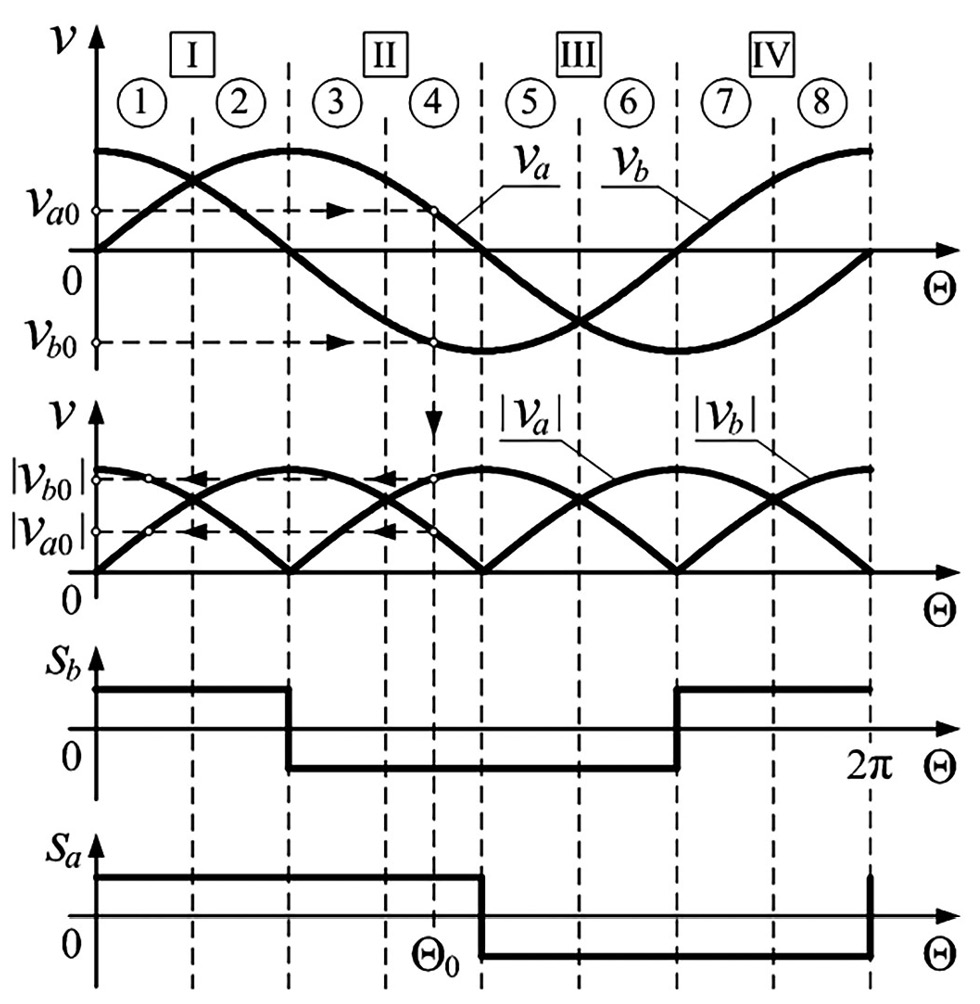

Рис. 4. Диаграммы сигналов для вычисления углового положения ротора СКВТ.

Fig. 4. Diagrams of signals for estimation of angular position of the SCRT.



Чтобы сопоставить значения λ для первого октанта и значения ε для второго октанта с их значениями на всём обороте ротора СКВТ в зависимости от величин va и vb, на рис. 4 показаны зависимости |va| и |vb| для всех его восьми октантов, обозначенных 1–8. Также на рис. 4 показаны диаграммы sa и sb знаков сигналов va и vb. Каждое сочетание значений |va| и |vb| со значениями sa и sb однозначно соответствует положению Θ0, показанному на рис. 4, в пределах всего оборота ротора. С учётом сказанного, при |λ| ≤ 1 и |ε| ≤ 1 для расчёта углового положения Θ ротора СКВТ предназначены следующие соотношения:

Θλ=Θn+-1n-1arctgλ;                                                                     (14)

Θε=Θn+-1n-1arcctgε,                                                                    (15)

где n — целое число, равное номеру квадранта для сигналов va и vb, согласно рис. 4, причём 1 ≤ n ≤ 4; Θ(n) — функция, принимающая значения 0 при n=1, π при n = 2 или n = 3, 2π при n = 4.

Выбор (14) или (15) для расчёта углового положения зависит от того, какой из параметров |λ| или |ε| для некоторых величин va и vb лежит в диапазоне 0–1. Согласно (12) и (13), принадлежность |λ| или |ε| этому диапазону может быть определена при сравнении |va| и |vb| по величине. В соответствии с этим, зависимости Θ(λ) и Θ(ε) для величин |λ| или |ε| из диапазона 0–1,0 образуют результирующую характеристику вход–выход ΘΣ, показанную на рис. 3 для октантов 1–4. Она может быть показана и выше по оси Θ для октантов 5–8. Следовательно, согласно рис. 3, выражение (14) предназначено для октантов 1, 4, 5 и 8, а выражение (15) — для остальных октантов. Номера квадрантов, при выполнении условий |λ| ≤ 1 и |ε| ≤ 1 равные параметру n из (14) и (15), на рис. 4 обозначены I–IV.

Из выше сказанного следует алгоритм вычисления углового положения ротора СКВТ:

  1. Через некоторый интервал времени Tацп с помощью АЦП микроконтроллера осуществляется выборка сигналов ua и ub. При этом ротор СКВТ имеет угловое положение Θ0, которое требуется измерить.
  2. Значения кодов этих сигналов, введённые в микроконтроллер, центрируются относительно нулевого уровня с учётом величины U0, чтобы получить коды сигналов va и vb.
  3. Определяются знаки sa и sb сигналов va и vb, а также их модули |va| и |vb|, в зависимости от которых определяется принадлежность Θ0 октанту и квадранту по рис. 4.
  4. В зависимости от октанта определяется, по какому из выражений (14) или (15) рассчитывать положение Θ0, а в зависимости от квадранта определяются величины n и Θ(n).
  5. В зависимости от выбора (14) или (15) далее по (12) или (13) рассчитывается значение |λ| или |ε|, лежащее в диапазоне 0–1,0, а затем с помощью табличного описания Θ(λ) для первого октанта или Θ(ε) для второго октанта рассчитывается искомая величина Θ0.

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

При разработке контроллера СКВТ использовалась отладочная плата Discovery с микроконтроллером STM32F407. Его программное обеспечение было разработано с использованием модельно-ориентированных средств, в частности, библиотека Waijung Blockset из состава системы компьютерной математики Matlab. При этом модельные блоки были использованы как обработчики встроенных аппаратных модулей микроконтроллера и как элементы компоновки исполняемой модели программного обеспечения, а математическое программное обеспечение, связанное с обработкой сигналов, было разработано на языке C и включено в состав этой модели, как показано в [8].

Для генерирования сигнала возбуждения ud, подаваемого на обмотку ротора СКВТ, и получения демодулированных сигналов ua и ub, содержащих информацию о его положении, использовалась микросхема IPS2550 из отладочного комплекта IPS2-Comboard. В качестве датчика положения использован индуктосин, имеющий печатный ротор и печатный статор из того же комплекта. Напряжение ud, питающее его обмотку возбуждения, имеет частоту fd = 3 МГц. Очевидно, что синусоидальный сигнал такой частоты невозможно сформировать с помощью программно-аппаратных средств микроконтроллеров общего назначения, например, STM32, тем более с учётом необходимости своевременного и приоритетного выполнения других задач. Подключение микросхемы IPS2550 и других средств управления к микроконтроллеру STM32 иллюстрируется на рис. 5.

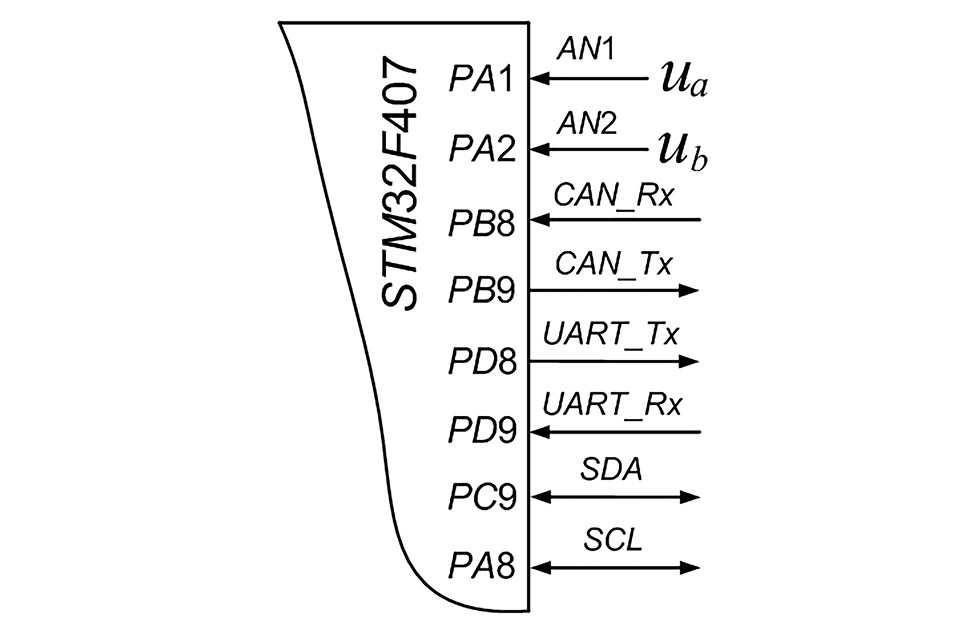

Рис. 5. Назначение линий микроконтроллера.

Fig. 5. Assignment of microcontroller lines.



Сигналы ua и ub подаются на аналоговые входы микроконтроллера PA1 и PA2. Связь микросхемы IPS2550 с микроконтроллером STM32 для её контроля и конфигурирования осуществлена по сетевой шине I2C (Inter-Integrated Circuit). Связь микроконтроллера с персональным компьютером, использовавшаяся при отладке программного обеспечения осуществлена по линии асинхронного приёмопередатчика UART (Universal Asynchronous Receive-Transmitter) с преобразованием к интерфейсу USB. Сетевая шина CAN (Controller Area Network) предназначена для сопряжения контроллера СКВТ с каким-либо контроллером верхнего уровня для передачи результатов измерения положения по запросу от него. Вместо связи по CAN может быть использована отдельная сетевая шина I2C.

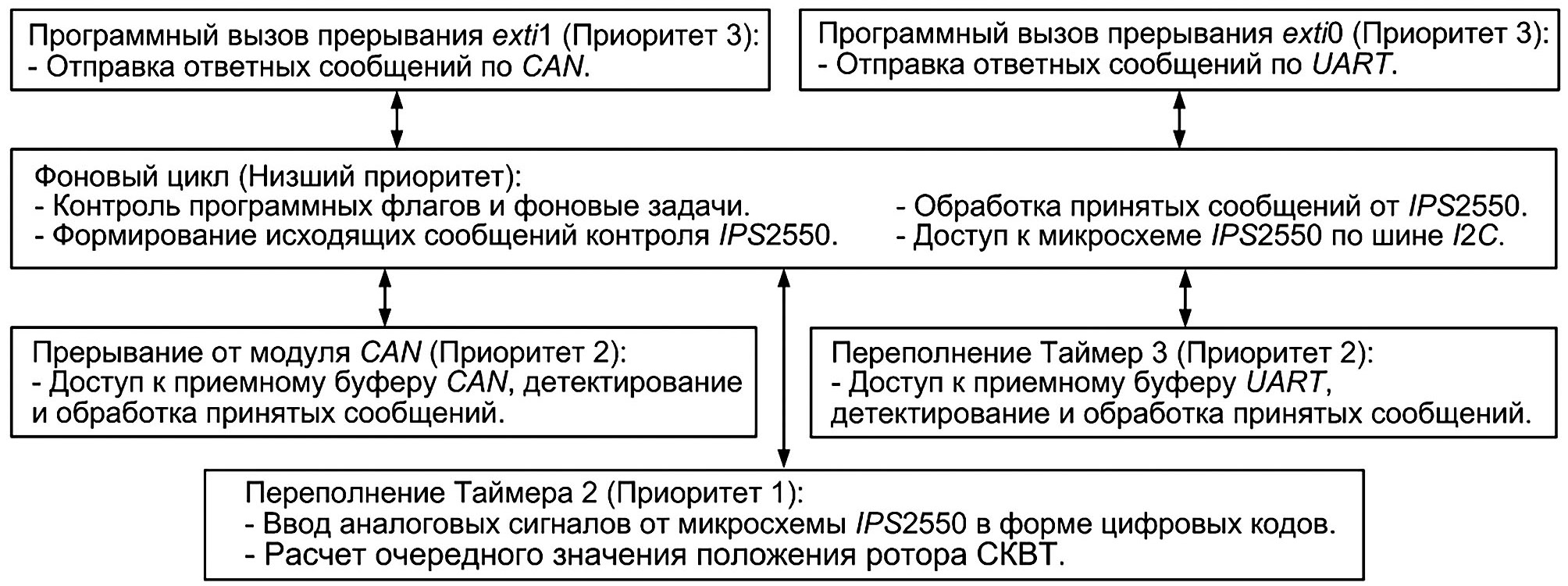

Рис. 6. Блок-схема программного обеспечения контроллера СКВТ.

Fig. 6. Block diagram of the SCRT controller software.



На рис. 6 показана блок-схема программного обеспечения разработанного контроллера СКВТ, которое устроено по принципу операционной системы и диспетчера задач. Приоритеты выполнения и интервалы повторения задач назначены в зависимости от значимости их своевременного выполнения и используемых вычислительных ресурсов. Большим номерам соответствует меньший приоритет, как у микроконтроллера STM32.

Согласно рис. 6, опрос аналоговых входов PA1 и PA2 и вычисление углового положения ротора СКВТ осуществляются с интервалом Tацп = 100 мкс по высокоприоритетному прерыванию при переполнении таймера. Доступ к приёмному буферу UART осуществлён также по прерыванию при переполнении, но другого таймера, имеющего более низкий приоритет, с интервалом 20 мс. Сообщения, полученные по сетевой шине CAN, обрабатываются по специальному прерыванию такого же приоритета. Ответные сообщения по UART и CAN отравляются при программной установке системных флагов прерываний exti0 и exti1. Наименее приоритетные задачи выполняются в фоновом цикле.

Подпрограмма для вычисления углового положения Θ ротора СКВТ, выполняемая, согласно рис. 6, по прерыванию при переполнении Таймера 2, основана на приведённом ранее алгоритме. Для сокращения времени её выполнения зависимости Θ(λ) и Θ(ε) представлены таблично для первого октанта и второго октанта соответственно. Эти зависимости в диапазоне 0–1,0 параметров λ и ε, соответственно, имеют по 11 дискретных значений через равные интервалы λ и ε, а промежуточные значения рассчитываются с помощью линейной интерполяции. Чтобы мгновенные значения сигналов ua и ub максимально совпадали по времени при их вводе в микроконтроллер, для опроса каждого из аналоговых входов использованы индивидуальные АЦП. Их опорному напряжению 3,3 В соответствует 4096 градаций входных дискретных сигналов. Микросхема IPS2550, как и микроконтроллер STM32, имеет напряжение питания 3,3 В. Поэтому согласование уровней их сигналов не требуется. Размах сигналов ua и ub, от которого зависит разрешающая способность измерения Θ, был установлен в пределах опорного напряжения АЦП при настройке микросхемы IPS2550 по шине I2C. Для расчётов была определена величина центрированного уровня U0. При разработке контроллера СКВТ и исследовании применения технических решений использовалось специальное приложение для персонального компьютера (ПК), графически отображающее данные, полученные по линии связи UARTUSB между ними.

Исследование контроллера на разных этапах его разработки показало серьёзную подверженность измерения углового положения помехам и шумам в измерительных цепях. Первоначально визуально наблюдаемая зона разброса экспериментальных значений Θ по отношению к некоторому его центральному значению, которое, очевидно, является достоверным, превышала один градус. Чтобы учесть это обстоятельство и получить более точный результат измерения, в непосредственной близости от аналоговых входов микроконтроллера PA1 и PA2 были расположены ёмкостные фильтры, а измеренные величины va и vb программно сглаживаются по методу скользящего среднего. Очевидно, что эти меры приводят к искажению полезных составляющих сигналов ua и ub при динамичном вращении ротора СКВТ. Однако это может быть приемлемо для тихоходных механизмов, соединённых с электрическим двигателем через редуктор с большим передаточным числом.

Кроме того, расчётная величина Θ сглаживается программным низкочастотным фильтром, подавляющим высокочастотные составляющие входного сигнала или его цифрового эквивалента, но пропускающим его компоненты низкой частоты, в том числе постоянную составляющую. Его рекуррентная формула имеет следующий вид

y[k+1]=y[k]+ΔtTфx[k]y[k],                                                           (16)

где k — номер итерации расчёта; Δt = 100 мкс — интервал времени между итерациями, равный периоду Tацп выборки сигналов ua и ub; Tф = 1,5 мс — постоянная времени фильтра; x и y — входное и выходное значения фильтра.

Сглаживание углового положения Θ программным фильтром приводит к тому, что в некоторой зоне на границе оборота ротора СКВТ, где зависимость Θ, согласно рис. 2, имеет разрыв, вход фильтра x из (16) может принимать значения как Θ 0, так и Θ 360° при соседних итерациях расчёта по (16), что приводит к некорректному результату. Чтобы устранить описанную коллизию, угловое положение Θ, изменяющееся при вращении ротора СКВТ от 0 до 360°, расширяется до угла поворота, который не имеет разрыва на границе оборота ротора СКВТ и изменяется при его вращении в широких пределах, как в [9].

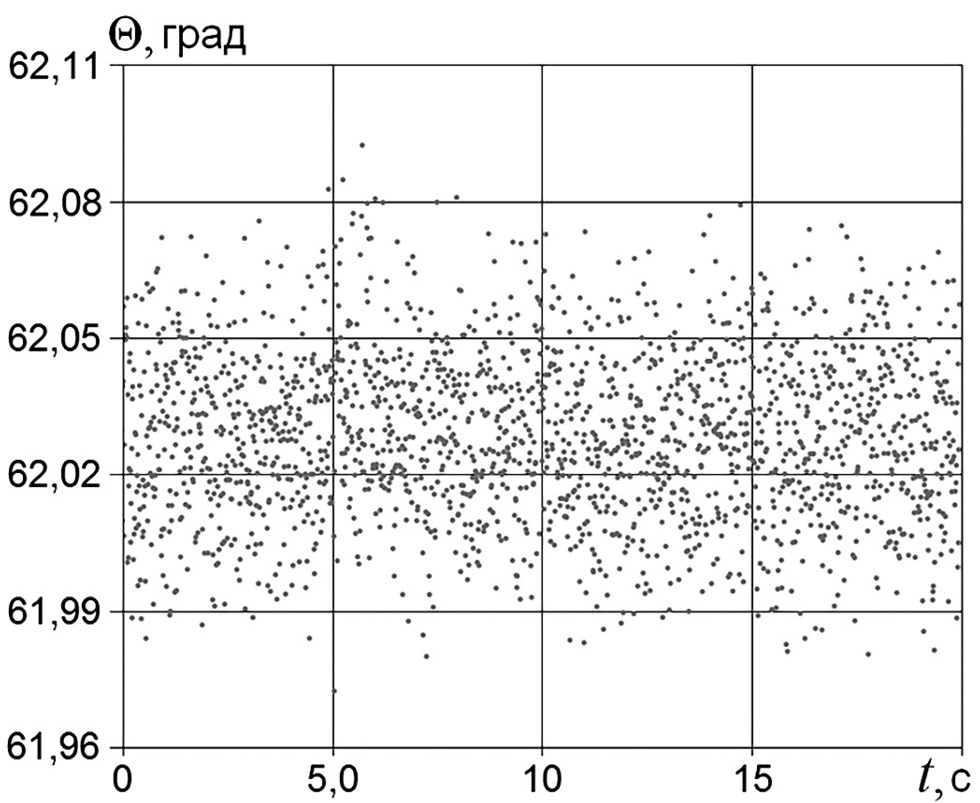

Рис. 7. Экспериментальный график измеренного углового положения ротора СКВТ.

Fig. 7. Experimental graph of measured angular position of the SCRT rotor.



На рис. 7 показан экспериментальный график, позволяющий оценить точность измерения углового положения ротора СКВТ. Для его установки на заданный эталонный угол φ был использован следящий электропривод (ЭП), согласно функциональной схеме экспериментальной установки, показанной на рис. 8. Эталонный угол φ отсчитывается по энкодеру, который встроен в этот электропривод и имеет разрешающую способность Δ = 0,045°. Энкодер электропривода в схеме экспериментальной установки, показанной на рис. 8, обозначен как эталонный датчик положения ЭДП, а электрический двигатель из его состава обозначен ЭД. Устанавливая ротор СКВТ в положение φз, которое задано с пульта управления, электропривод, находясь в состоянии, близком к холостому ходу, отрабатывает это положение в режиме слежения с точностью до единицы разрешающей способности Δ. Поэтому можно считать, что фактическая величина углового положения φ приблизительно равна его заданной величине φз, то есть φ ≈ φз.

Близкие по ширине зоны разброса значений Θ относительно некоторых центральных значений, подобно рис. 7, наблюдались при установке ротора СКВТ на различные углы в пределах его оборота. Чтобы дать количественную оценку точности контроллера СКВТ и показать отличие результата измерения им углового положения Θ от эталонной величины положения φ, то есть отклонение зависимости Θ(φ) от линейности, проведено исследование, автоматизированное с помощью специального приложения для персонального компьютера.

Для каждого из 1 ≤ j ≤ 80 эталонных положений φj ротора СКВТ, на которые он устанавливался электроприводом через интервал Δφj = 4,5°, были сделаны H = 1000 повторных измерений Θj.h и рассчитаны их средние величины Θj*, которые при большой величине H могут рассматриваться как математические ожидания и достоверные показания датчика [10]. Согласно [10], для каждого из J = 80 эталонных положений φj определены выборочные дисперсии Dj, которые характеризуют распределение измеренных величин Θj.h, образующих зону разброса относительно среднего значения Θj* таким образом, что чем ближе значение Θj.h к значению Θj*, тем чаще оно встречается среди H значений. Так, для графика, показанного на рис. 7, Θ* = 62,03° и D = 0,019°. Для всех J = 80 положений φj получено, что Dj0,03°. Установлено, что отклонение Θj* от φj не превышает |σ| ≤ 0,23°, но оно неравномерно распределено в пределах оборота ротора СКВТ. Очевидно, что причиной отличия Θj* от φj, то есть отклонения зависимости Θ(φ) от линейности, являются неточности изготовления печатного ротора и печатного статора, а также неравномерность зазора между ними при установке индуктосина на валу приводного механизма. Коррекция этой нелинейности может быть осуществлена индивидуально для каждого контроллера СКВТ на основании его экспериментальной зависимость Θ(φ) путём внесения поправки в результат измерения углового положения. Для этого разработана специальная подпрограмма из состава программного обеспечения контроллера СКВТ.

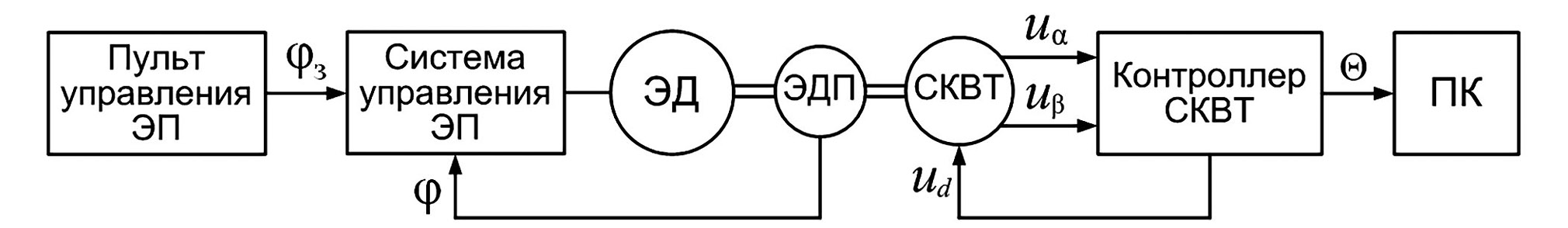

Рис. 8. Функциональная схема экспериментальной установки для исследования контроллера СКВТ.

Fig. 8. Functional scheme of an experimental rig for study of the SCRT controller.



Следует заметить, что на экспериментальную величину |σ| некоторое влияние оказывает разрешающая способность энкодера электропривода Δ = 0,045°. Поэтому при установке ротора СКВТ на эталонный угол φj электропривод в режиме слежения совершает движения в пределах, как минимум, одной величины Δ.

С учётом сказанного, для разработанного контроллера ширина зоны разброса результата измерения углового положения при неподвижном роторе СКВТ постулируется с запасом на уровне δ = 0,2°, учитывая возможность значительных выбросов Θ, редких согласно дисперсии Dj0,03°. Такая точность примерно соответствует аналогам с учётом нелинейности зависимости Θ(φ) и возможности её коррекции. При этом постоянная времени фильтра Tф из (16) равна 1,5 мс. Сужение зоны δ и снижение величины дисперсии Dj может быть достигнуто путём увеличения постоянной времени фильтра Tф, что, однако, вносит инерционность в процесс измерения углового положения.

Между включением питания разработанного контроллера СКВТ и его готовностью к передаче результатов измерения положения предусмотрена программная пауза с поэтапным введением в работу отдельных подпрограмм, осуществляющих захват и обработку сигналов, до окончания переходных процессов. Сказанное относится к первоначальному заполнению массивов, используемых для вычисления скользящих средних, а также к завершению переходного процесса в программном фильтре.

ВЫВОДЫ

  1. Несмотря на сравнительно сложное математическое описание и нелинейность характеристики вход–выход, при детальной разработке контроллера СКВТ в амплитудном режиме достижима его высокая точность и своевременность обновления информации.
  2. Реализуемость амплитудного режима при высокой частоте напряжения возбуждения, в том числе при использовании специализированных аппаратных средств, осуществляющих формирование и обработку сигналов, делает его применимым для СКВТ различных конструкций, обладающих небольшими габаритами и массой.
  3. Для повышения точности измерения положения ротора СКВТ применены схемотехнические входные низкочастотные фильтры измеряемых сигналов, их выборка с высокой частотой повторения, вычисление скользящих средних промежуточных переменных и сглаживание результата расчёта положения с помощью программного фильтра.
