Исследование эффективности алгоритма управления ускорением и замедлением транспортного колёсного средства посредством педали хода

Обложка


Цитировать

Полный текст

Открытый доступ Открытый доступ
Доступ закрыт Доступ предоставлен
Доступ закрыт Доступ платный или только для подписчиков

Аннотация

Обоснование. Поскольку одними из весомых затрат на эксплуатацию транспортных средств являются затраты на топливо, весьма перспективно применять машины с электрическими приводами, такие как аккумуляторные электрические, позволяющие снизить данные затраты. Основным ключевым свойством для них является величина автономного пробега на одной подзарядке. Чтобы максимизировать эту величину разработчики стараются применять более совершенные, энергоёмкие источники энергии и снижать затраты энергии при её преобразовании на пути от источника к ведущим колёсам. В этой цепи тяговый электрический привод является основным источником потерь энергии. Поэтому очень важно не только применять более совершенные электроприводы, но и совершенствовать алгоритмы управления. Для этого необходимо формировать уставки запрашиваемого момента двигателя с использованием только педали хода с учётом скорости движения, других условий, характеристик транспортного средства. Реализация такого закона позволяет водителю снизить энергопотребление за счёт управления машиной, позволяющего двигаться по инерции (накатом) и максимально использовать рекуперативное торможение с минимальным задействованием рабочей тормозной системы.

Цель работы — исследование функционирования и эффективности алгоритма определения уставок тягового и рекуперативного крутящего момента тягового электропривода, режима выбега в зависимости от скорости движения и уровня положения педали хода с применением методов математического моделирования движения машины.

Материалы и методы. Исследование функционирования и эффективности закона определения уставки тягового и рекуперативного крутящего момента тягового электропривода, режима выбега выполнено в программном комплексе Matlab Simulink.

Результаты. В статье приводятся теоретические основы построения алгоритма формирования определения уставки тягового и рекуперативного крутящего момента тягового электропривода, режима выбега, результаты виртуального исследования функционирования и эффективности данного алгоритма для управления транспортным средством в Matlab Simulink в виртуальных условиях, приближенных к эксплуатационным.

Заключение. Практическая ценность исследования заключается в возможности использования предложенного закона формирования определения уставки тягового и рекуперативного крутящего момента тягового электропривода, режима выбега для разработки системы управления тягового привода транспортных машин с целью повышения их энергоэффективности.

Полный текст

ВВЕДЕНИЕ

В настоящее время имеется тенденция к применению в различных отраслях народного хозяйства для выполнения транспортных операций аккумуляторных колёсных транспортных средств с тяговым электрическим приводом ведущих колёс. У таких транспортных машин одной из основных характеристик является величина автономного пробега на одной зарядке перезаряжаемой системы хранения электрической энергии. Поэтому в конструкции разработчиками применяются всё более энергоёмкие перезаряжаемые источники энергии, в том числе в различных сочетаниях, более прогрессивные электроприводы. Также ведутся различные работы по снижению потерь энергии в цепи её передачи от системы хранения к ведущим колёсам. Многие исследователи ведут работы по разработке систем управления движением, использующим в качестве органа управления только 1 педаль — педаль хода (акселератора) [1–11].

Поскольку можно всё больше наблюдать внедрение для осуществления перевозок с применением аккумуляторных колёсных транспортных средств, таких как на рис. 1, имеющего характеристики представленные в [14].

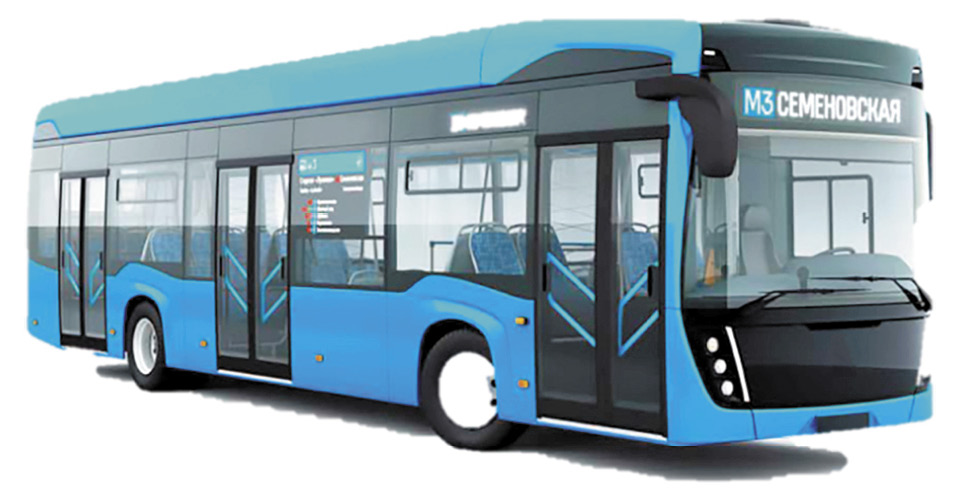

Рис. 1. Общий вид транспортного средства.

Fig. 1. Main view of the vehicle.



Данные транспортные средства оснащены перезаряжаемой системой хранения электрической энергии (тяговой аккумуляторной батареей) и тяговым электрическим приводом ведущих колёс (рис. 2) [14].



Рис. 2. Схема тягового электрического оборудования: ТЭД— тяговый электродвигатель; ТАИН— тяговый автономный инвертор напряжения; ПСХЭЭ — перезаряжаемая система хранения электрической энергии; Тр — трансмиссия; БУ — блок управления системы верхнего уровня. трансмиссия; БУ – блок управления системы верхнего уровня.

Fig. 2. Diagram of the traction electric equipment: ТЭДa traction electric motor; ТАИНa traction autonomous voltage invertor; ПСХЭЭa rechargeable electric energy storage system; Tpa drivetrain; БУa control unit of the upper level system.



Также можно видеть, как постоянно ужесточаются требования к потребительским свойствам транспортных машин, поскольку потребители и эксплуатирующие организации стремятся снизить совокупную стоимость владения. При росте начальной стоимости транспортного средства снижение стоимости эксплуатации — очень актуальная задача. Эти параметры можно минимизировать при повышении энергоэффективности, снижая удельный расход энергии Wсум, кВтч/км, увеличивая при этом автономный пробег и снижая потребность в зарядке системы хранения энергии, а следовательно, затраты на осуществление перевозок.

Как отмечалось выше, повысить энергоэффективность возможно при снижении удельного расхода энергии. Это достигается снижением совокупных потерь энергии в цепи передачи от системы хранения энергии к ведущим колёсам. При этом также следует учитывать затраты и потери энергии в системах, обеспечивающих функционирование системы тягового привода и транспортного средства в целом (системы охлаждения, кондиционирования, освещения и прочие). Наибольшую долю в совокупных потерях энергии в цепи передачи энергии вносит непосредственно система преобразования электрической энергии в механическую в тяговом электрическом двигателе.

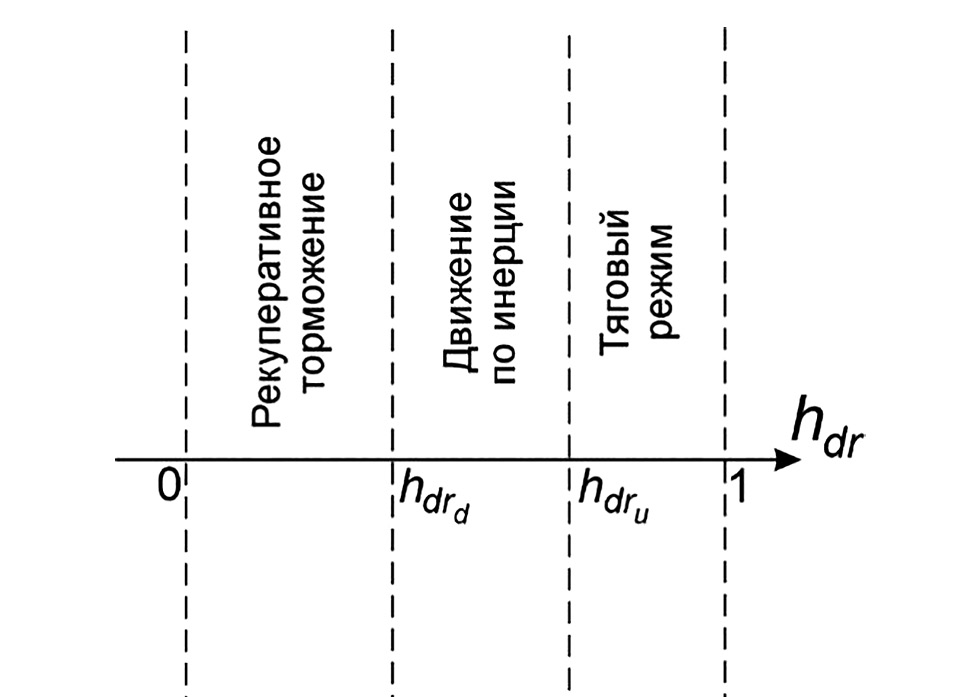

Рис. 3. Режимы движения машины в зависимости от степени нажатия на педаль хода.

Fig. 3. Vehicle motion modes depending on position of the accelerator pedal.



Для данных машин остро стоит вопрос по максимизации их энергоэффективности, поскольку потребители постоянно и неукоснительно ужесточают свои требования к данному эксплуатационному свойству, что выражается в увеличении запаса хода на одной зарядке перезаряжаемой системы хранения электрической энергии. Поэтому разработчикам необходимо постоянно решать задачу по увеличению запаса хода, как за счёт применения компонентов и систем с меньшими потерями энергии, так и применением алгоритмов управления, позволяющих наиболее эффективно их эксплуатировать. К таковым можно отнести алгоритмы управления тяговым электроприводом, осуществляющие наиболее энергоэффективный переход из одного состояния в другое при движении по соответствующему запросу [13]. Развитием данного подхода к управлению транспортным средством является создание алгоритмов, позволяющих это осуществлять только педалью хода, что наряду с повышением энергоэффективности позволяет улучшить эргономику управления, комфорт пассажиров. К тому же как правило для тягового электропривода свойственна короткая цепь механической трансмиссии с низкими демпфирующими свойствами, слабо демпфирующая воздействия от дороги, что наряду с высокими динамическими свойствами тягового двигателя, высокой его перегрузочной способностью при изменении режима может привести к повышенным динамическим нагрузкам в трансмиссии из-за резких ударных воздействий при быстром переходе с тягового режима на рекуперативный и наоборот.

ЗАВИСИМОСТИ ЗАПРАШИВАЕМОГО КРУТЯЩЕГО МОМЕНТА ОТ ПОЛОЖЕНИЯ ПЕДАЛИ ХОДА ПРИ РАЗЛИЧНЫХ СКОРОСТЯХ ДВИЖЕНИЯ

Процесс движения колёсной машины можно разделить на 3 типовых режима: тяговый, тормозной режим и режим движения по инерции — накатом (рис. 3). При управлении только педалью хода движение транспортного средства в том или ином режиме определяется степенью нажатия на педаль hdr и условиями движения. При высокой степени нажатия на педаль реализуется тяговый режим, при отпускании — движение накатом или торможение.

В зоне тяги hdru<hdr1 крутящий момент на валу электродвигателя Mкр > 0 в зоне 0<hdrhdrdрекуперативного торможения Mкр< 0, в зоне  движения по инерции Mкр = 0.

Значения степени нажатия на педаль хода, характеризующую левую границу тягового режима определяется по формуле:

hdru= Mgf0VV00,1cosα+sinα+cxFлобρV22rк0Mmax(ω), (1)

где М — масса колёсной машины, кг; α — уклон дороги, сх — коэффициент сопротивления воздуха; ρ — плотность воздуха, кг/м3; g — ускорение свободного падения, м/с2, V — скорость машины, м/с; V0 скорость на которой коэффициент сопротивления качению равен f0, м/с; f0 — коэффициент сопротивления качению; rк0 — радиус качения колеса, м; Fлоб — лобовая площадь, м2; Мmax(ω) — максимальный крутящий момент, реализуемый тяговым электродвигателем, в зависимости от частоты вращения вала ротора, Нм.

Значение левой границы зоны наката можно определить по формуле:

hdrd=hdru+0,1VVmax,                                                                                  (2)

где Vmax  — максимальная скорость движения колёсной машины, км/ч.

Уставки крутящих моментов на валу тягового электродвигателя для различных режимов определяются по формулам (3–6), а характеристики должны соответствовать графику рис. 4.

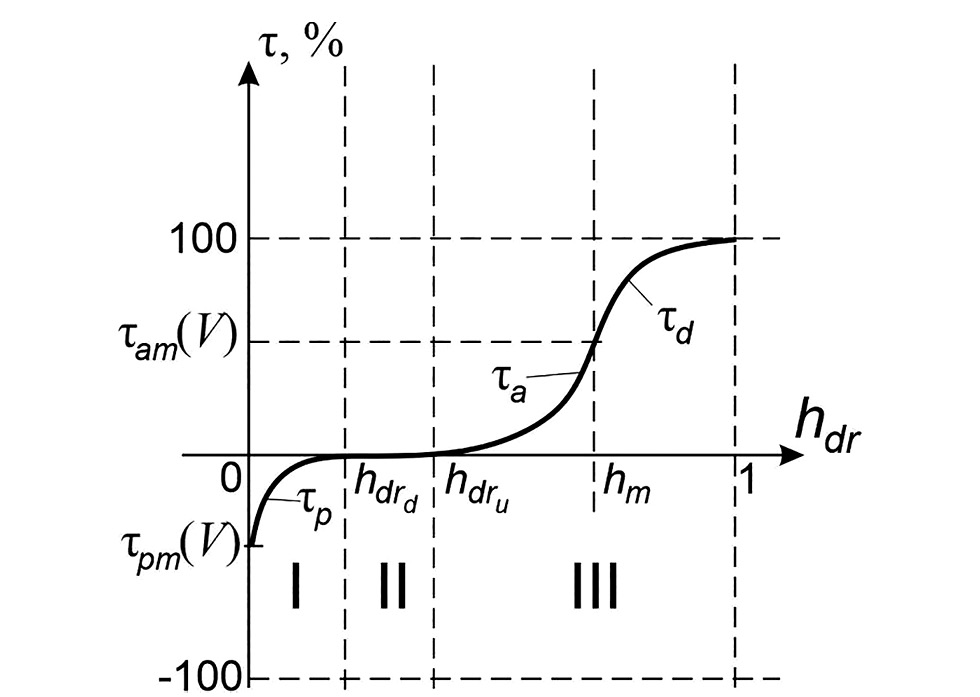

Рис. 4. График задания уставки крутящего момента на валу ТЭД: τam(V) — максимальное значение рекуперативного момента; τam(V) — максимальное значение тягового момента; hm(V) — положение педали акселератора, при котором становится доступным запрос максимального тягового момента.

Рис. 4. График задания уставки крутящего момента на валу ТЭД: τam(V) — максимальное значение рекуперативного момента; τam(V) — максимальное значение тягового момента; hm(V) — положение педали акселератора, при котором становится доступным запрос максимального тягового момента.



Значение максимальной уставки рекуперативного момента на валу двигателя определяется по формуле:

τpm=rк0Мmax(ω)nвaxMMgf0VV00,1cxFлобρV22,                                    (3)

где ax — продольное ускорение машины, м/с2; nв — число ведущих колёс.

Значение уставки рекуперативного момента в тормозном режиме определяется по формуле:

τp=ahdrhdrd2+bhdrhdrd+c,            (4)

где a, b и с — коэффициенты аппроксимации.

На рис. 4 величина степени нажатия на педаль хода hm определяет режим, позволяющий запрашивать максимально возможный крутящий момент в тяговом режиме. Величина уставки крутящего момента для тягового режима при степени нажатия на педаль от hdru до hm определяется по формуле:

τa=dhdrhdrun+ehdrhdrud+f,                                                                (5)

где d, e, f — коэффициенты аппроксимации.

Величина уставки крутящего момента для степени нажатия на педаль хода от  до полного нажатия определяется по формуле:

τd=khdr2+lhdr+m,                                                                          (6)

где k, l, m — коэффициенты аппроксимации.

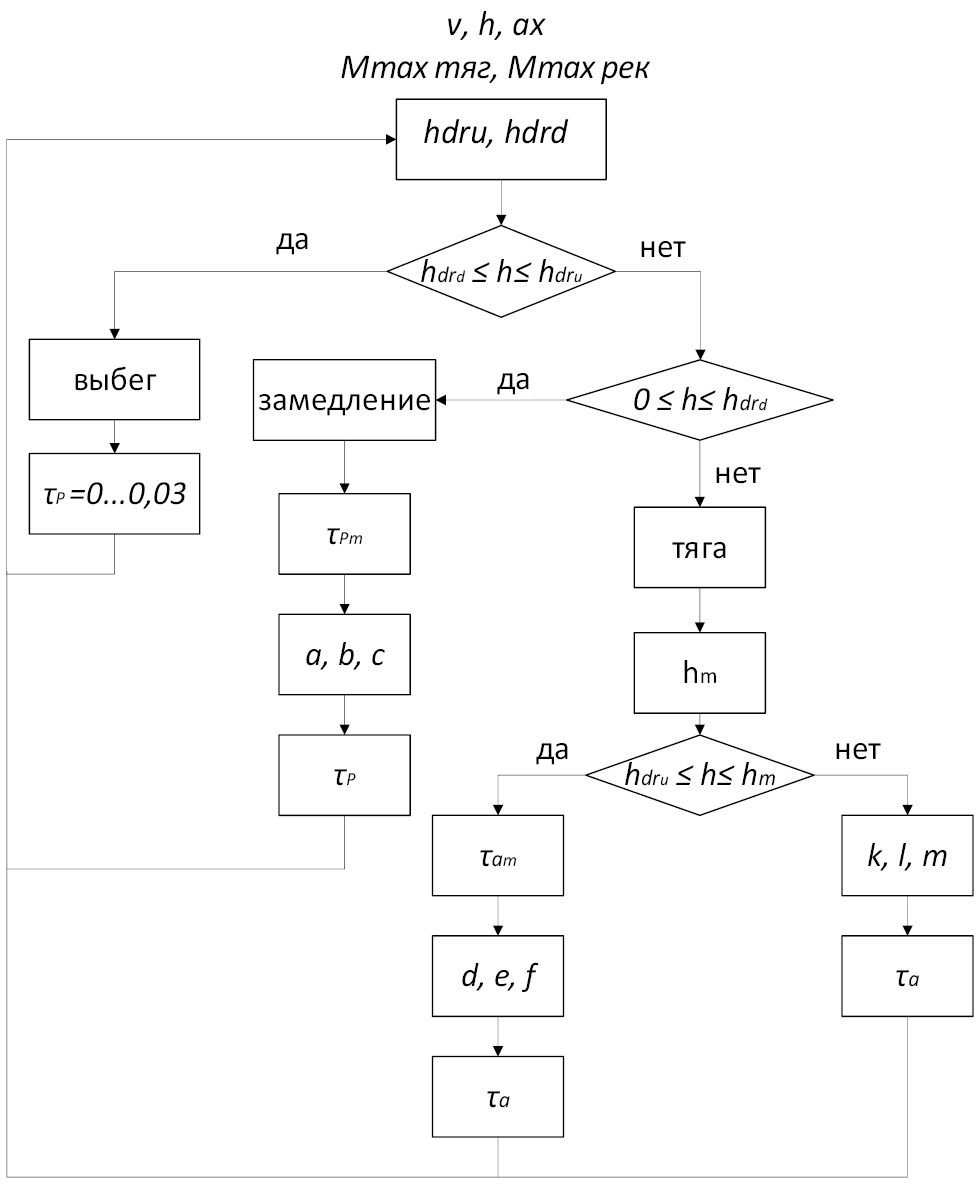

Рис. 5. Блок-схема алгоритма однопедального управления.

Fig. 5. The block diagram of the algorithm of the single pedal control.

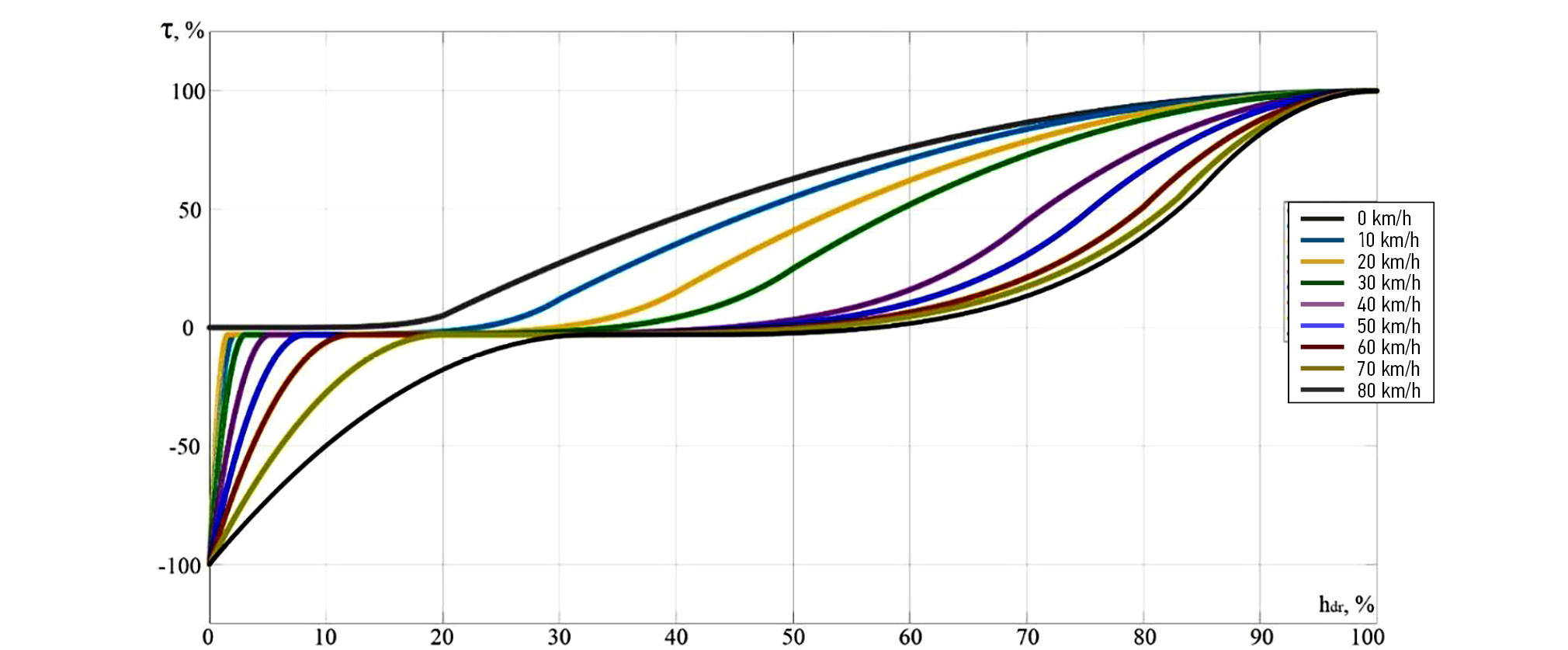

Рис. 6. Зависимости запрашиваемого крутящего момента от положения педали акселератора при различных скоростях движения машины.

Fig. 6. Dependencies of demanded torque on position of the accelerator pedal at various vehicle motion velocity.



На рис. 6 показана реализация зависимостей уставок крутящего момента для различных режимов и условий движения транспортного средства в зависимости от скорости движения.

ИССЛЕДОВАНИЕ ФУНКЦИОНИРОВАНИЯ АЛГОРИТМА УПРАВЛЕНИЯ С ПОМОЩЬЮ ПЕДАЛИ ХОДА ПРИ ВИРТУАЛЬНОЙ ЭКСПЛУАТАЦИИ С ПОМОЩЬЮ ИМИТАЦИОННОГО МОДЕЛИРОВАНИЯ

С целью определения эффективности однопедального алгоритма управления проведены расчётные исследования с применением математического имитационного моделирования в среде Mat Lab. Общий вид имитационной модели динамики движения транспортного средства [17] показан на рис. 7. Модель оснащена имитационными моделями тягового электрического привода [18], перезаряжаемой системой хранения электрической энергии, системой управления.

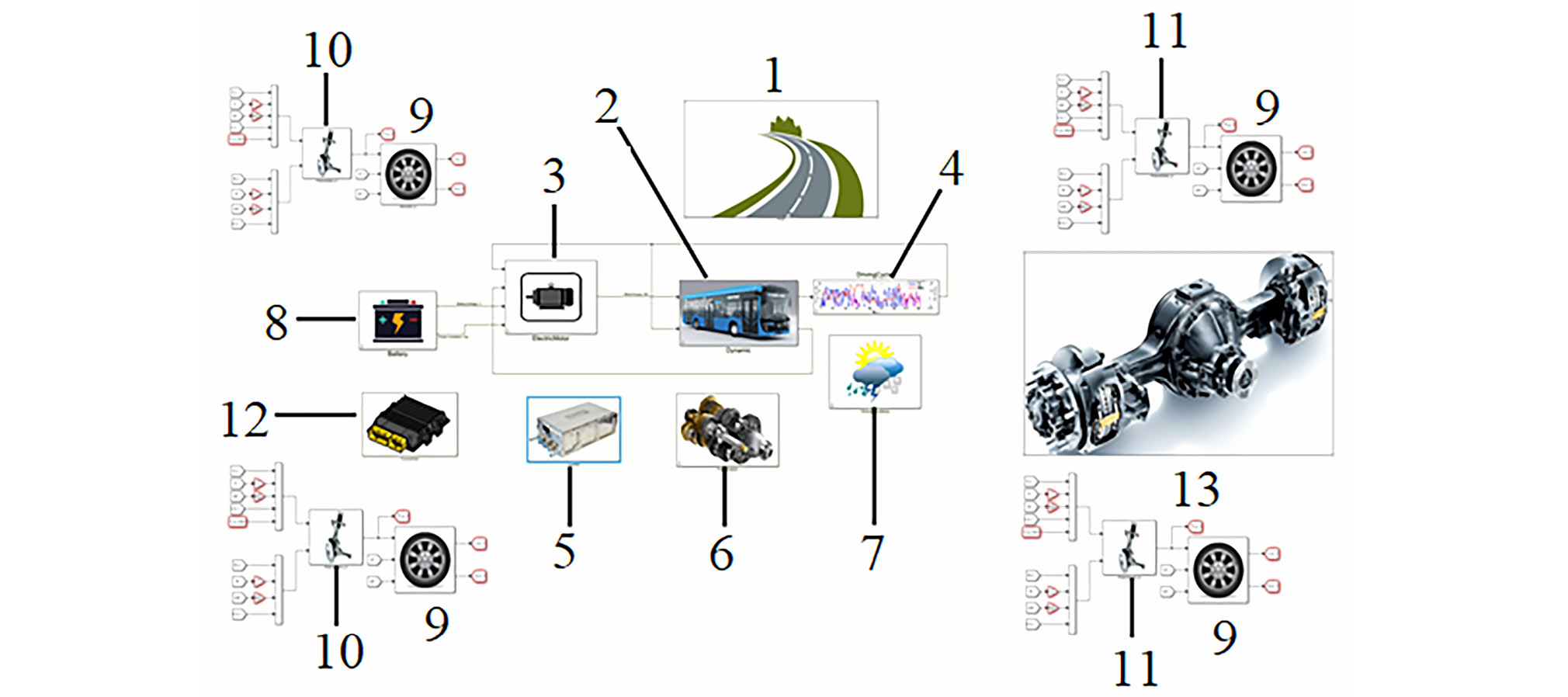

Рис. 7. Общий вид имитационной математической модели: 1 — опорное основание; 2 — блок динамики движения; 3 — тяговые электродвигатели; 4 — цикл движения; 5 — тяговые инверторы; 6 — трансмиссия; 7 —климатические условия; 8 — система хранения электрической энергии; 9 — колесо; 10 — передняя подвеска; 11 — задняя подвеска; 12 — система управления; 13 — балка заднего моста.

Fig. 7. Main view of the simulation mathematical model: 1ground surface; 2the block of vehicle dynamics; 3traction electric motors; 4a driving cycle; 5traction invertors; 6drivetrain; 7climatic conditions; 8electric energy storage system; 9a wheel; 10front suspension; 11rear suspension; 12the control system; 13a rear axle drive.



С помощью имитационной математической модели транспортного средства [14] рис. 7 проведено исследование движения транспортного средства, управляемого с помощью только педали хода в условиях схожих с эксплуатационными. Исследовательский цикл движения показан на рис. 8 [19].

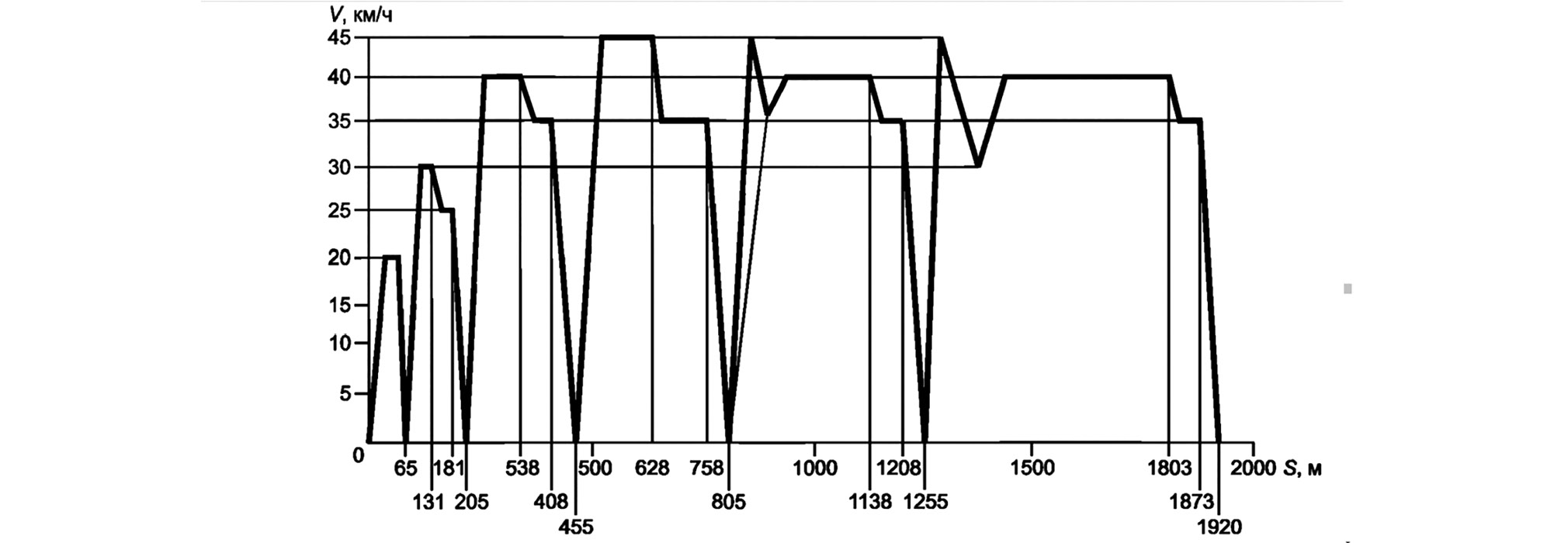

Рис. 8. Схема цикла движения [19].

Fig. 8. Curve of the driving cycle [19].



Исследование эффективности и работоспособности разработанного алгоритма однопедального управления проводились на опорном основании «сухой асфальт» (с коэффициентом взаимодействия движителя с опорным основанием при полном скольжении μsmax = 0,80).

Виртуальным испытаниям подвергался электромобиль (см. рис. 1), оснащённый системой формирования управляющего сигнала со стороны педали хода.

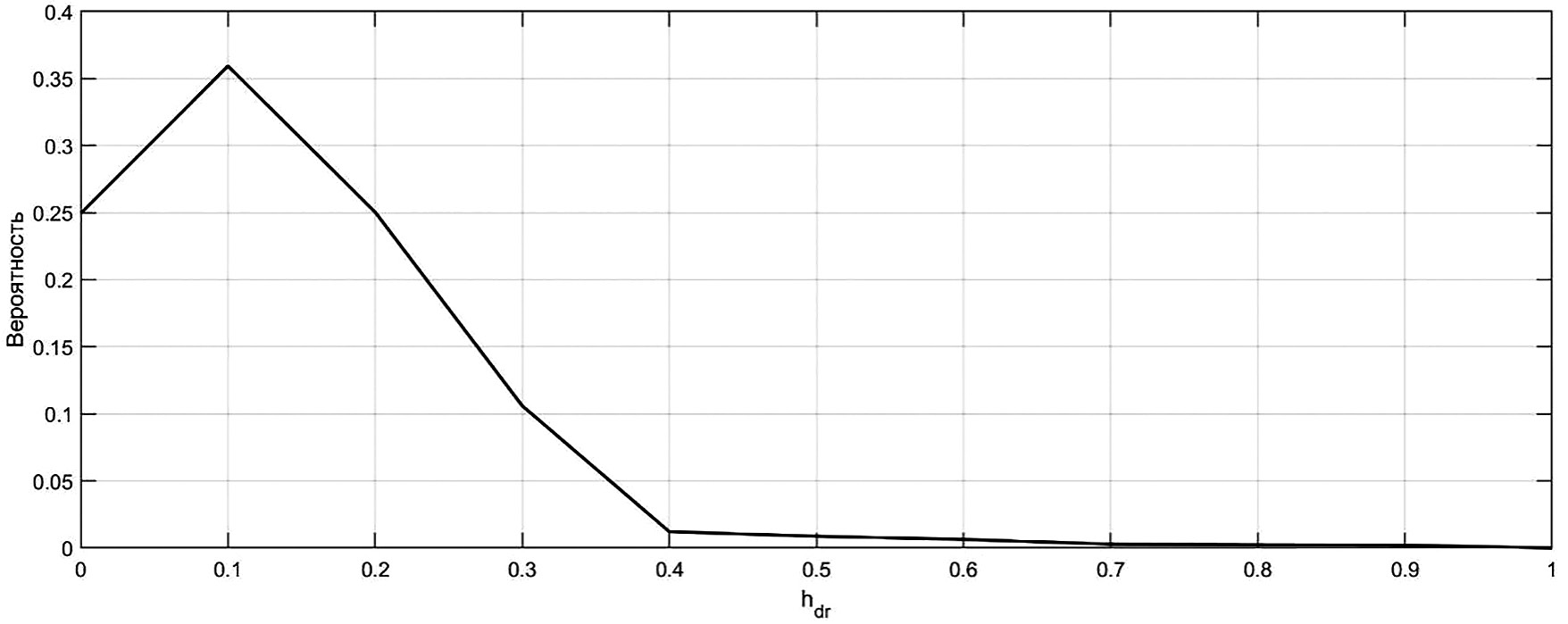

Рис. 9. Плотность вероятности положения педали акселератора для варианта с прямым управлением моментом.

Fig. 9. Probability density of position of the accelerator pedal for the option with the direct torque control.

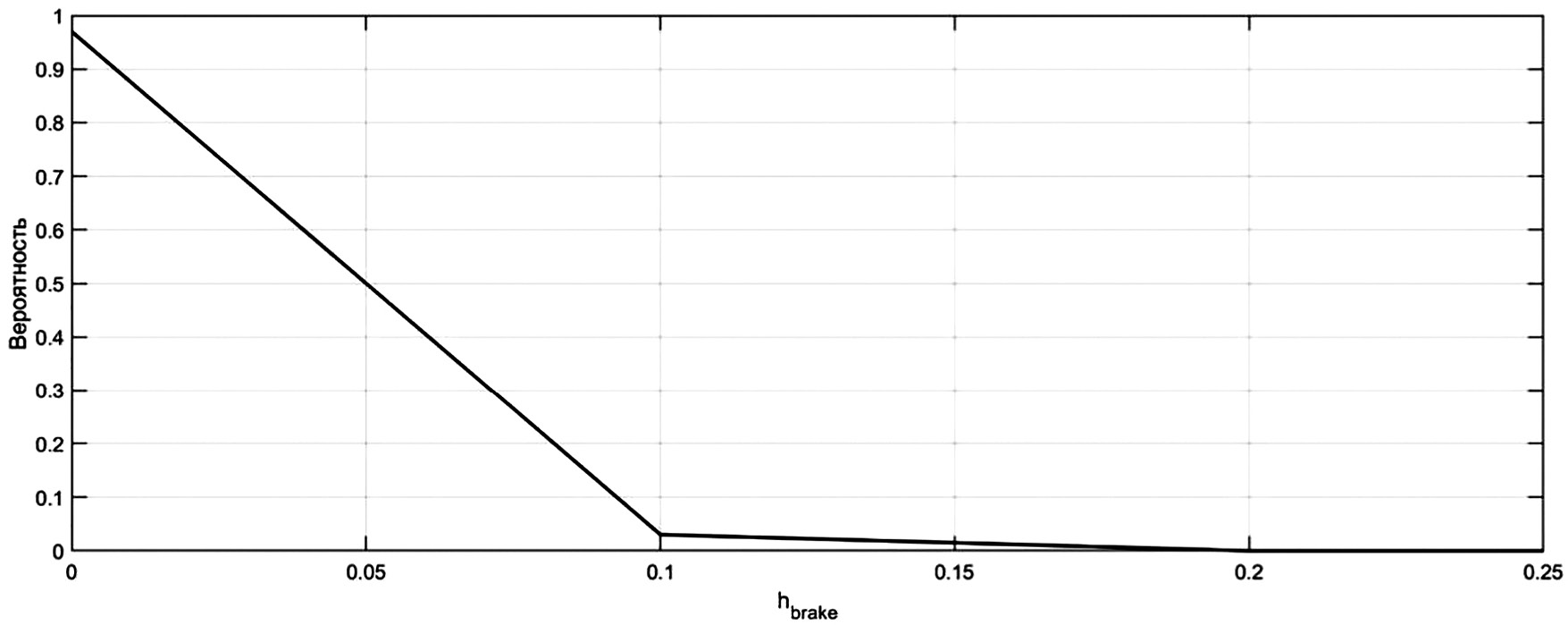

Рис. 10. Плотность вероятности положения педали тормоза для варианта с прямым управлением моментом.

Fig. 10. Probability density of position of the brake pedal for the option with the direct torque control.

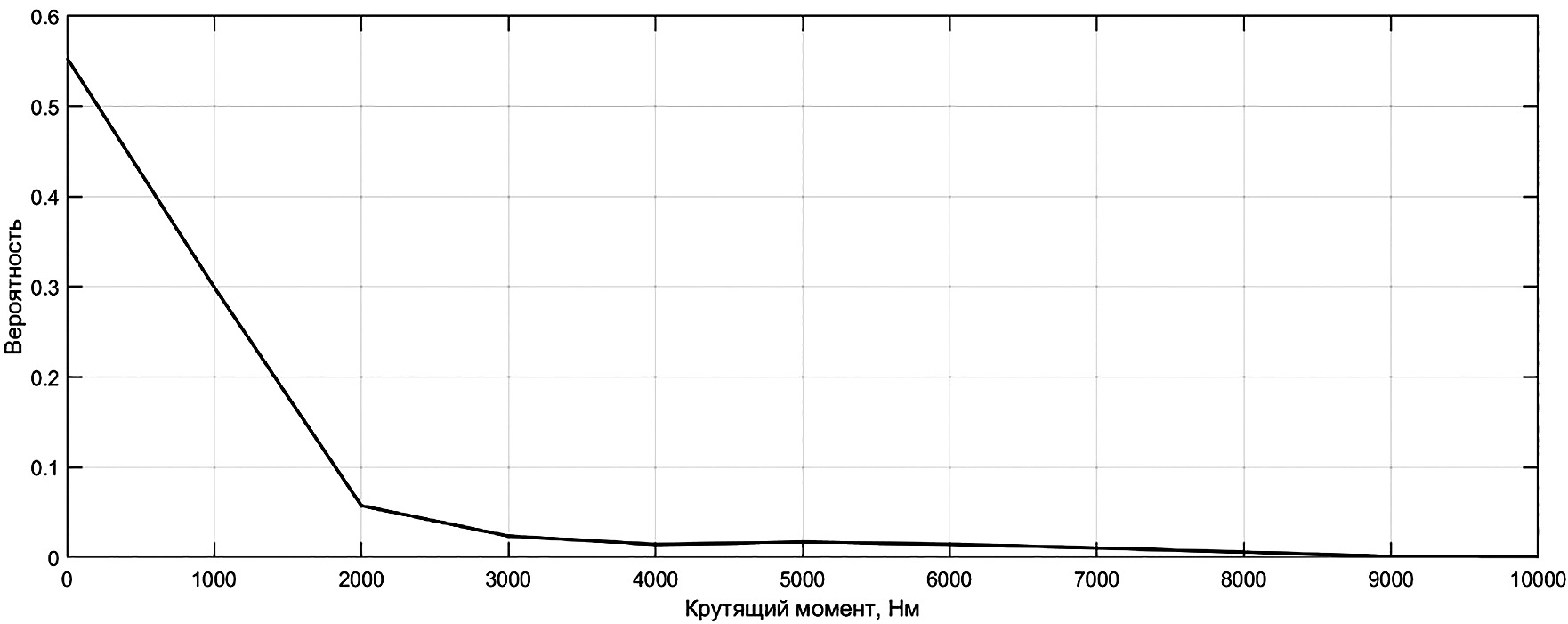

Рис. 11. Плотность вероятности крутящего момента на ведущем колесе для варианта с прямым управлением.

Fig. 11. Probability density of torque at a driving wheel for the option with the direct torque control.

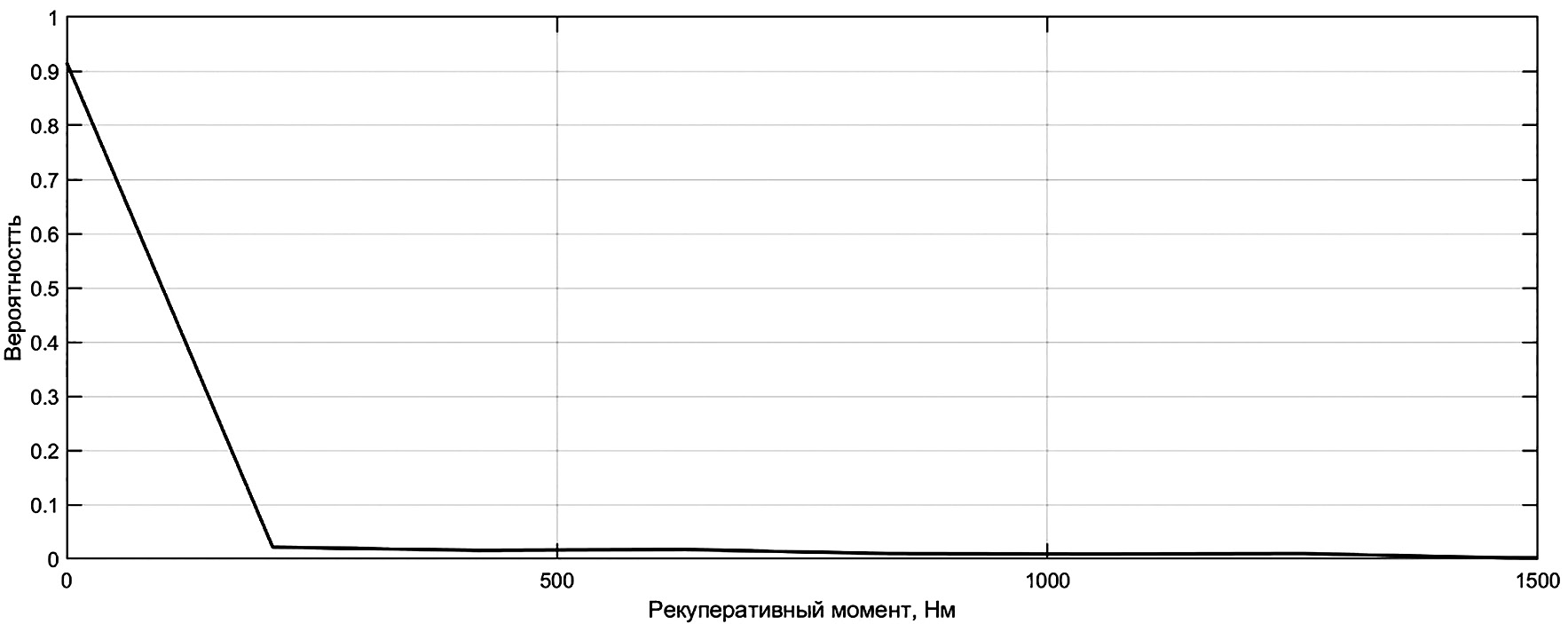

Рис. 12. Плотность вероятности рекуперативного момента на ведущем колесе для варианта с прямым управлением моментом.

Fig. 12. Probability density of regenerative torque at a driving wheel for the option with the direct torque control.

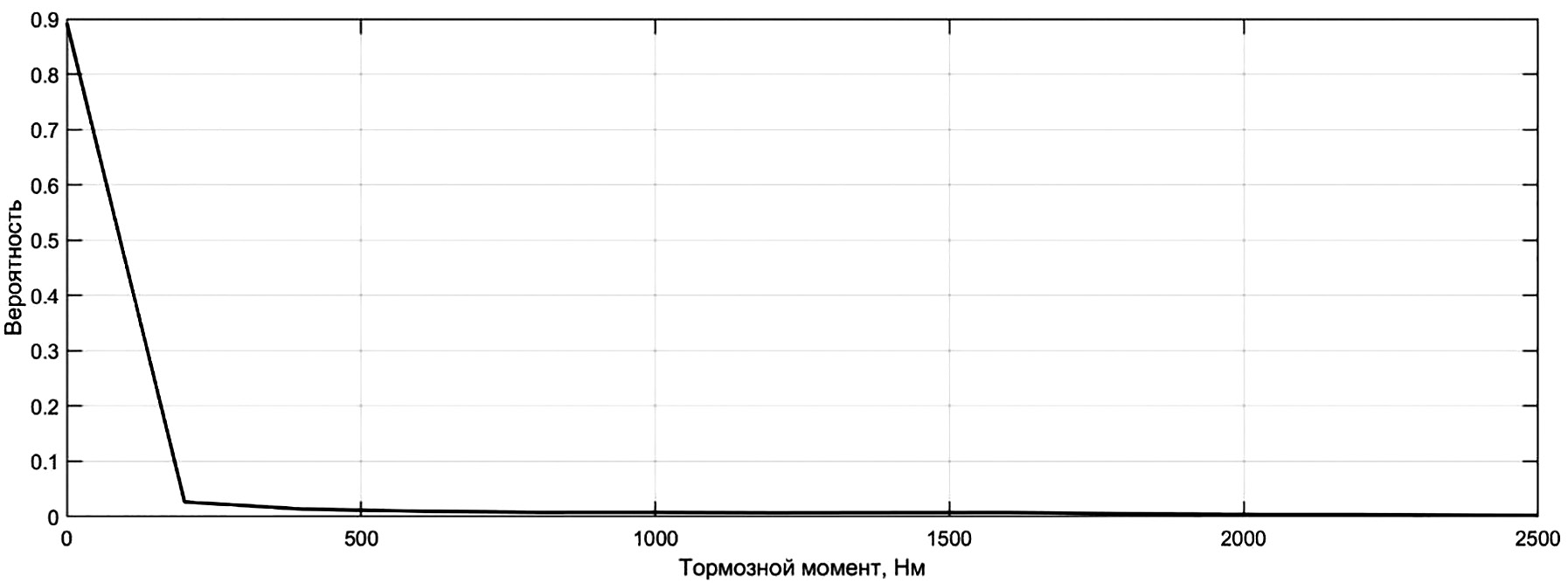

Рис. 13. Плотность вероятности тормозного момента на ведущем колесе для варианта с прямым управлением моментом.

Fig. 13. Probability density of braking torque at a driving wheel for the option with the direct torque control.



В качестве базы для сравнения использовался такой же электромобиль, но с двухпедальным прямым управлением крутящим моментом от педали хода, а тормозным моментом — от педали тормоза. На рис. 9–13 приведены основные параметры движения машины с прямым управлением моментом тяговых электродвигателей от педали хода.

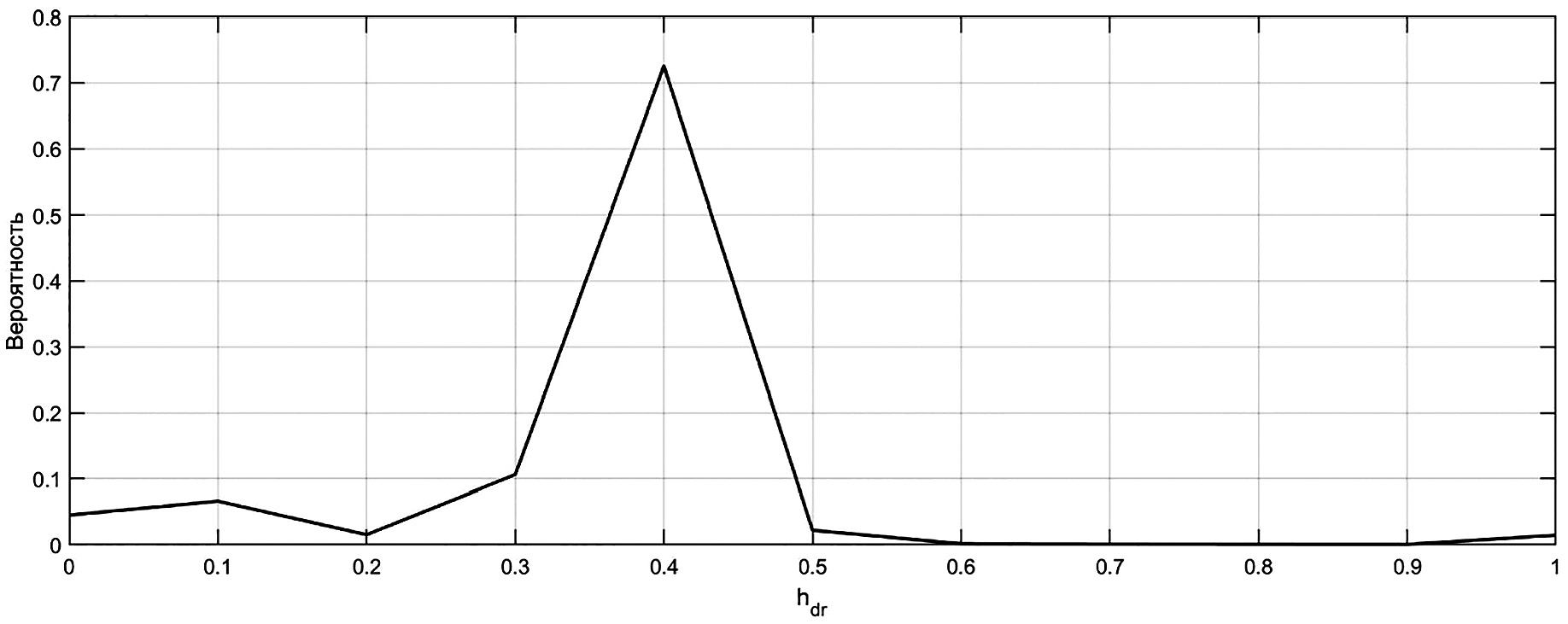

Рис. 14. Плотность вероятности положения педали хода для варианта однопедального управления.

Fig. 14. Probability density of position of the accelerator pedal for the option with the single pedal control.

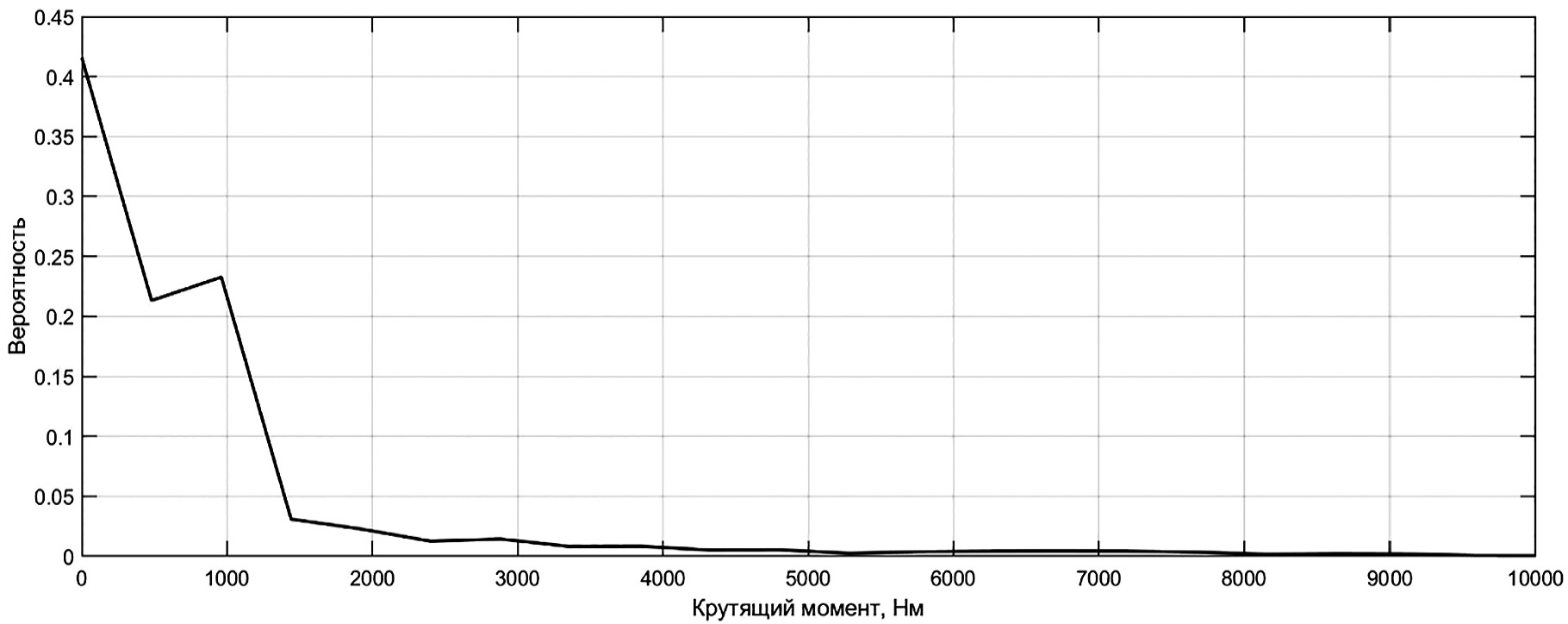

Рис. 15. Плотность вероятности крутящего момента на ведущем колесе для варианта однопедального управления.

Fig. 15. Probability density of torque at a driving wheel for the option with the single pedal control.

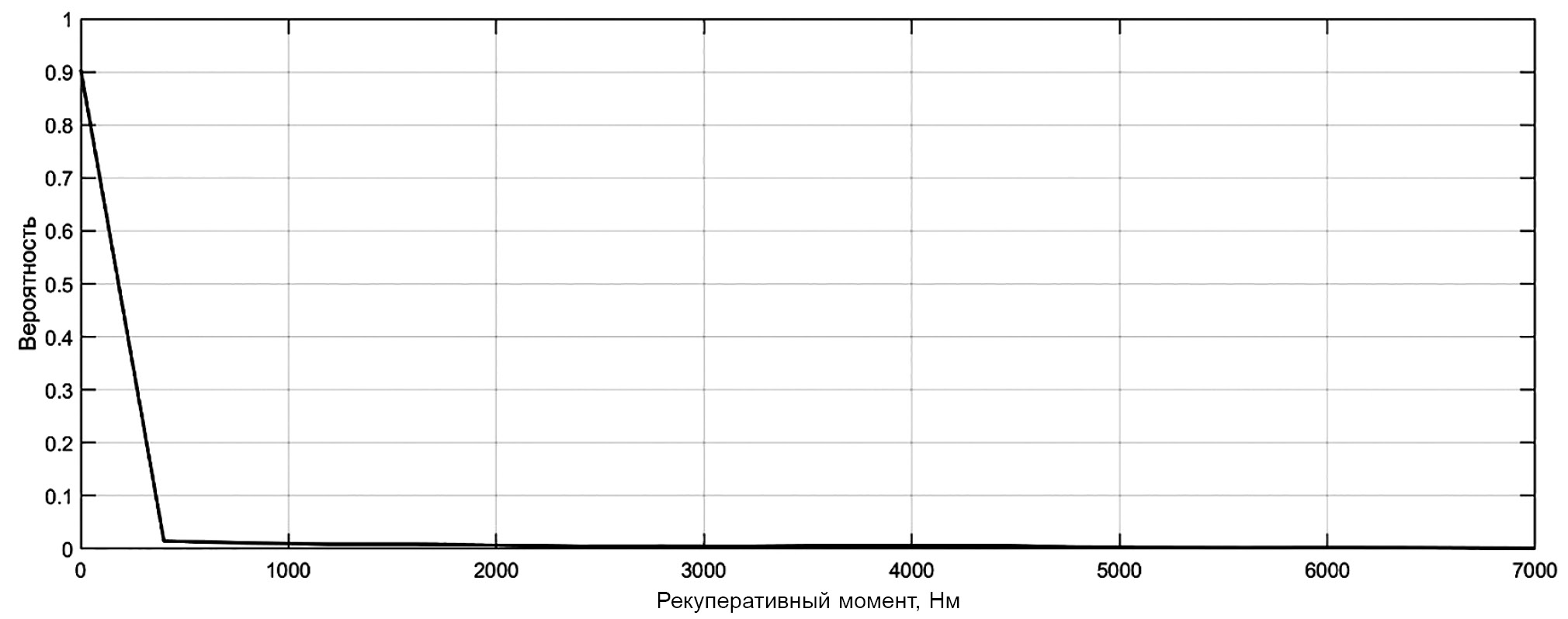

Рис. 16. Плотность вероятности рекуперативного момента на ведущем колесе для варианта однопедального управления.

Fig. 16. Probability density of regenerative torque at a driving wheel for the option with the single pedal control.



На рис. 14–16 представлены те же зависимости для варианта, оснащённого системой формирования управляющего сигнала со стороны только педали хода. Следует отметить, что зависимости для плотностей вероятности положения тормозной педали и тормозного момента на ведущем колесе не представлены, т. к. в процессе движения водитель гораздо эффективнее использовал рекуперативные возможности тягового привода для замедления и рабочей тормозной системой не пользовался.

Анализ параметров движения (см. рис. 9–16) электромобиля с различными алгоритмами управления тяговым электроприводом показывает, что в случае, когда транспортное средство оснащено системой формирования управляющего сигнала со стороны педали хода, существенно расширяется диапазон использования педали (до 50% от полного хода), в то время как для варианта с прямым управлением моментом основной вес приходится на 10% и далее снижается практически до нуля на 40% полного хода. При этом диапазоны изменения крутящих и рекуперативных моментов на ведущих колёсах (рис. 11–12 и 15–16) практически идентичны.

ИССЛЕДОВАНИЕ ЭНЕРГОЭФФЕКТИВНОСТИ АЛГОРИТМА УПРАВЛЕНИЯ С ПОМОЩЬЮ ПЕДАЛИ ХОДА ПРИ ВИРТУАЛЬНОЙ ЭКСПЛУАТАЦИИ С ПОМОЩЬЮ ИМИТАЦИОННОГО МОДЕЛИРОВАНИЯ

Энергоэффективность алгоритмов управления тяговым электроприводом будем оценивать по показателю удельной мощности: суммарной , которая затрачивается на движение за один километр пробега:

Wсум=i=1n1L0tMкiωкidt,                                                                               (7)

и рекуперативной , которая вырабатывается тяговыми электродвигателями в генераторном режиме работы и возвращается в тяговую аккумуляторную батарею за один километр пробега:

Wрек=i=1n1L0tMрекiωкidt.                                                                           (8)

В формулах (7) и (8) L  — пройденный путь, Mкi — полный момент на i-м ведущем колесе; Mрекi— рекуперативный момент на i-м ведущем колесе; ωкi — угловая скорость вращения i-го ведущего колеса.

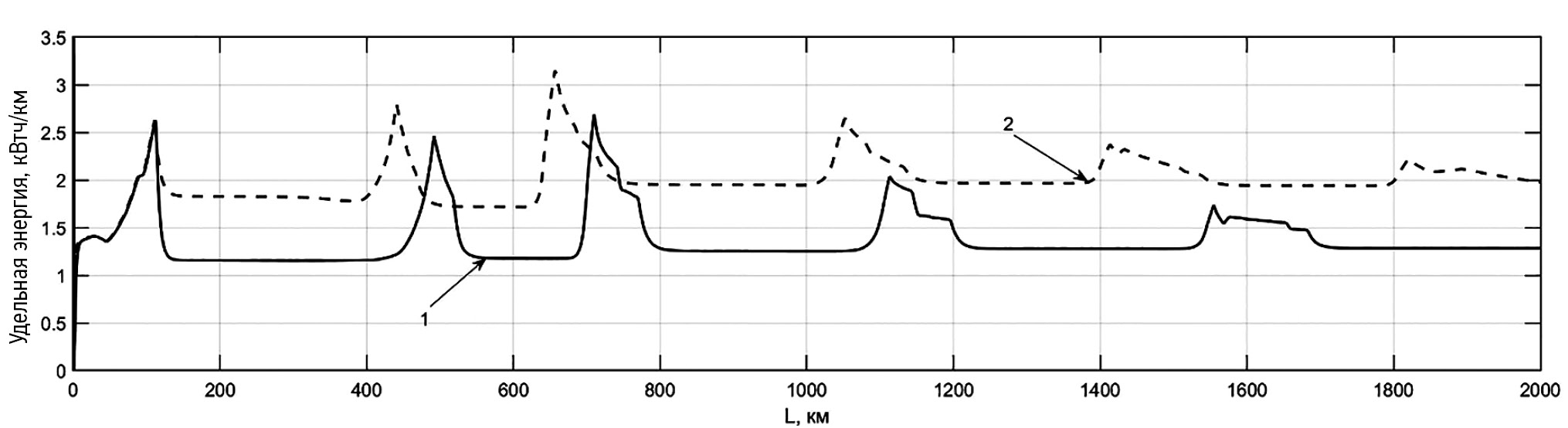

Рис. 17. Удельная энергия, затрачиваемая на движение в городском цикле за один километр пробега: 1 — с однопедальным управлением; 2 — с прямым управлением моментом.

Fig. 17. Specific regenerative power per kilometer during the motion according to the studied cycle: 1with the single pedal control; 2with the direct torque control.



Суммарная средняя удельная мощность для двух вариантов управления тяговым приводом в городском цикле движения показана на рис. 17, рекуперативная средняя удельная мощность — на рис. 18.

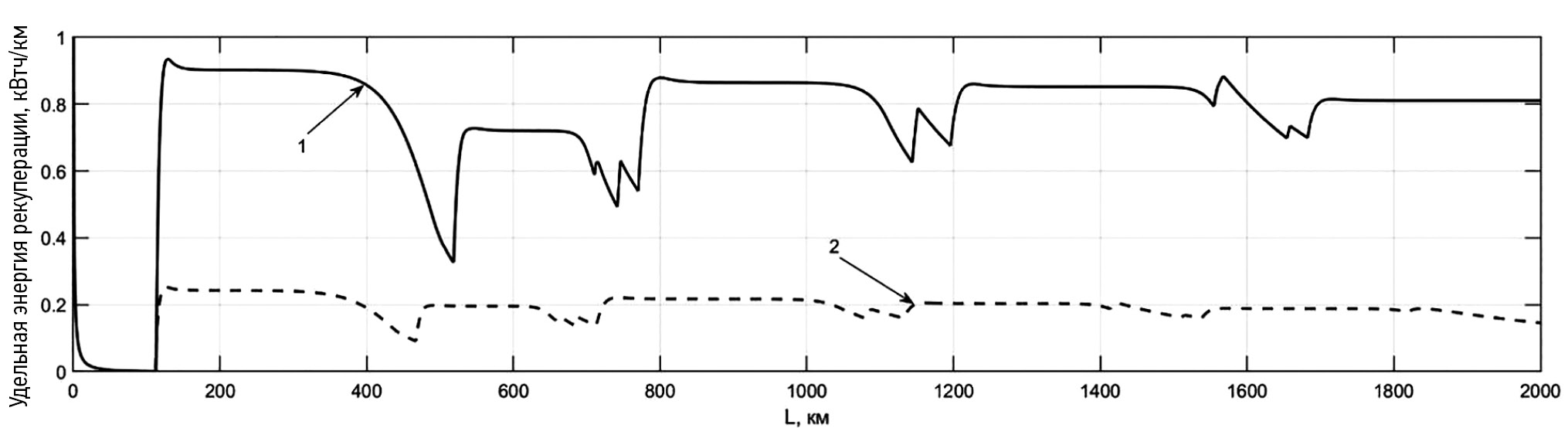

Рис. 18. Удельная энергия рекуперации: 1 — с однопедальным управлением; 2 — с прямым управлением моментом.

Fig. 18. Specific regenerative power : 1with the single pedal control; 2with the direct torque control.



Из рис. 17 видно, что удельные энергозатраты для варианта с однопедальным управлением меньше на 17–35% (в зависимости от режима движения) по сравнению с вариантом с прямым управлением моментом тяговых электродвигателей. При этом удельная мощность рекуперации для варианта с однопедальным управлением в среднем на 300% больше, чем для варианта с прямым управлением моментом тяговых электродвигателей, что приводит к тому, что рабочая тормозная система практически не задействована в первом случае, что дополнительно ведёт к экономии её ресурса.

ВЫВОДЫ

Методами имитационного моделирования установлено, что в случае использования системы формирования управляющего сигнала со стороны педали хода удельные энергозатраты снижаются на 17–35% в расчёте на один километр пройденного пути по сравнению с работой алгоритма с прямым управлением моментом тяговых электродвигателей.

Методами имитационного моделирования установлено, что в случае использования системы формирования управляющего сигнала со стороны педали хода удельная мощность рекуперации в среднем на 300% выше, чем у алгоритма с прямым управлением моментом тяговых электродвигателей в расчёте на один километр пройденного пути.

Методами имитационного моделирования установлено, что в случае использования системы формирования управляющего сигнала со стороны педали акселератора более эффективное использование рекуперативного торможения приводит к тому, что рабочая тормозная система будет задействована в основном только для экстремального торможения, что случается крайне редко для рейсового автотранспорта, и это приведёт к существенной экономии ресурса рабочей тормозной системы.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Вклад автора. Автор подтверждает соответствие своего авторства международным критериям ICMJE (автор внёс существенный вклад в разработку концепции, проведение исследования и подготовку статьи, прочёл и одобрил финальную версию перед публикацией).

Конфликт интересов. Автор декларирует отсутствие явных и потенциальных конфликтов интересов, связанных с проведённым исследованием и публикацией настоящей статьи.

Источник финансирования. Автор заявляет об отсутствии внешнего финансирования при проведении исследования.

ADDITIONAL INFORMATION

Authors contribution. The author confirms that his authorship complies with the international ICMJE criteria (author made a significant contribution to the development of the concept, research and preparation of the article, read and approved the final version before publication).

Competing interests. The author declares that he has no competing interests.

Funding source. This study was not supported by any external sources of funding.

×

Об авторах

Александр Владимирович Климов

Инновационный центр «КАМАЗ»; Московский политехнический университет

Автор, ответственный за переписку.
Email: klimmanen@mail.ru
ORCID iD: 0000-0002-5351-3622
SPIN-код: 7637-3104
Scopus Author ID: 57218166154

кандидат техн. наук, доцент Передовой инженерной школы электротранспорта; руководитель службы электрифицированных автомобилей

Россия, Москва; 107023, Москва, ул. Большая Семеновская, д. 38

Список литературы

  1. Характеристики электробуса КАМАЗ 6282. [internet]. Набережные Челны. Дата обращения 15.10.2022. Режим доступа: https://kamaz.ru/upload/bus/Электробус%20KAMAZ-6282.pdf
  2. Климов А.В., Чиркин В.Г., Тишин А.М. О некоторых конструктивных особенностях и видах транспортных тяговых электрических двигателей // Автомобильная промышленность. 2021. № 7. С. 15–21. EDN: FEETSV
  3. Климов А.В., Тишин А.М., Чиркин В.Г. Различные виды тяговых синхронных двигателей для городских условий эксплуатации // Грузовик. 2021. № 6. С. 3–7. EDN: ZTRMYW
  4. Жилейкин М.М., Климов А.В., Масленников И.К. Алгоритм формирования управляющего сигнала со стороны педали акселератора, обеспечивающий энергоэффективное потребление электроэнергии тяговым приводом электробуса // Известия МГТУ «МАМИ». 2022. Т. 16, № 1. С. 51–60. doi: 10.17816/2074-0530-100232
  5. Бутарович Д.О., Скотников Г.И., Эраносян А.В. Алгоритм управления рекуперативным торможением с помощью педали акселератора // Научно-технический вестник Брянского государственного университета. 2022. № 4. EDN: IMJRKB doi: 10.22281/2413-9920-2022-08-04-275-281
  6. Wen He, Chen Wang, Hui Jia. A single-pedal regenerative braking control strategy of accelerator pedal for electric vehicles based on adaptive fuzzy control algorithm // Energy Procedia. 2018. Vol. 152. P. 624–629. doi: 10.1016/j.egypro.2018.09.221
  7. Yongqiang Zhao, Xin Zhang, Jiashi Li, et al. A research on evaluation and development of single-pedal function for electric vehicle based on PID // J. Phys. Conf. Ser. 2020. Vol. 1605. doi: 10.1088/1742-6596/1605/1/012109
  8. Hongwen He, Chen Wang, Hui Jia, Xing Cui. An intelligent braking system composed single-pedal and multi-objective optimization neural network braking control strategies for electric vehicle // Applied Energy. 2020. Vol. 259, (C). doi: 10.1016/j.apenergy.2019.114172
  9. Zhang J., Lv C., Gou J., et al. Cooperative control of regenerative braking and hydraulic braking of an electrified passenger car // Proc. Inst. Mech. Eng. Part D: J. Automob. Eng. 2012. Vol. 226, N. 10. P. 1289–1302. doi: 10.1177/0954407012441884
  10. Guo J., Wang J., Cao B. Regenerative braking strategy for electric vehicles[C] // 2009 IEEE Intelligent Vehicles Symposium. 03–05 June 2009. Xi’an, China. Xi’an: IEEE, 2009. doi: 10.1109/IVS.2009.5164393
  11. Xu Guoqing, Li Weimin, Xu Kun, et al. An intelligent regenerative braking strategy for electric vehicles // Energies. 2011. Vol. 4, N. 9. P. 1461–1477. doi: 10.3390/en4091461
  12. Zhang J., Lv C., Qiu M., et al. Braking energy regeneration control of a fuel cell hybrid electric bus // Energy Conversion & Management. 2013. Vol. 76, N. 76. P. 1117–1124. doi: 10.1016/j.enconman.2013.09.003
  13. Wang J.W., Tsai S.H., Li H.X., et al. Spatially Piecewise Fuzzy Control Design for Sampled-Data Exponential Stabilization of Semi-Linear Parabolic PDE Systems // IEEE Transactions on Fuzzy Systems. 2018. Vol. 26, N 5. P. 2967–2980. doi: 10.1109/TFUZZ.2018.2809686
  14. Zhang K., Xu L., Hua J., et al. A Comparative Study on Regenerative Braking System and Its Strategies for Rear-wheel Drive Battery Electric Vehicles // Qiche Gongcheng / Automotive Engineering. Vol. 37, N. 2. P. 125–131.
  15. Lv C., Zhang J., Li Y., et al. Mechanism analysis and evaluation methodology of regenerative braking contribution to energy efficiency improvement of electrified vehicles // Energy Conversion and Management. 2015. Vol. 92. P. 469–482. doi: 10.1016/j.enconman.2014.12.092
  16. Kulas R.A., Rieland H., Pechauer J. A System Safety Perspective into Chevy Bolt’s One Pedal Driving // SAE Technical Paper. 2019. doi: 10.4271/2019-01-0133
  17. Wang J., Besselink I.J.M., van Boekel J.J.P., Nijmeijer H. Evaluating the energy efficiency of a one pedal driving algorithm. In: European Battery, Hybrid and Fuel Cell Electric Vehicle Congress (EEVC 2015), Brussels, Belgium. 2015. Дата обращения 15.10.2022. Режим доступа: https://pure.tue.nl/ws/files/15971352/Evaluating_the_energy_efficiency_of_a_one_pedal_driving_algorithm.pdf
  18. Патент РФ № 2797069 / 31.05.2023. Бюл. № 16. Климов А.В., Оспанбеков Б.К., Жилейкин М.М. и др. Способ управления индивидуальным тяговым электроприводом ведущих колес многоколесного транспортного средства. EDN QAUBVR
  19. Жилейкин М.М., Котиев Г.О. Моделирование систем транспортных средств. М.: МГТУ им. Н.Э. Баумана, 2020.
  20. Бирюков В.В., Порсев Е.Г. Тяговый электрический привод. Новосибирск: НГТУ, 2018.
  21. ГОСТ Р 54810-2011. Автомобильные транспортные средства. Топливная экономичность. Методы испытаний. М.: СТАНДАРТИНФОРМ, 2012. Дата обращения 15.10.2022. Режим доступа: https://meganorm.ru/Data/517/51790.pdf
