The electromechanical device for energy accumulation

Cover Page


Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription or Fee Access

Abstract

BACKGROUND: Short-term peak loads of machines and mechanisms arise necessity in mechanical energy accumulation for its consequential impulse use. For instance, it is quite relevant for trucks at the initial stage of dragging heavy trailers. Use of mechanical energy accumulator will help to decrease truck engine power and to enlarge its functional capabilities.

AIM: Development of the mathematical model of the mechanical energy accumulator.

METHODS: The mechanical energy accumulator can be made either as a permanent magnet synchronous machine or as a converter-fed electric motor with the super flywheel mounted at the motor shaft. When the machine is connected to the supply source, the non-stationary process described with two differential equations, mechanical and electric, occurs. Solutions of the differential equations replicate ratios for charging and discharging of an electric capacitor.

RESULTS: According to the obtained formulae, the mechanical energy accumulator seems identical to an electric capacitor for an electric circuit. Therefore, artificial electric capacity can be discussed. Moreover, artificial electric resistance not related to conductor’s specific resistance, length and cross-area, occurs. In view of the aforesaid, the mechanical energy accumulator can be considered as an artificial electric capacitor accumulating not electric field energy but kinematic energy of super-flywheel’s rotation.

CONCLUSIONS: There are designs of super-flywheels capable of accumulating sufficient amount of kinetic energy. The ability of implementing them into passenger vehicles was studied as well. In this context, massive trucks have an undeniable advantage because weight increase is not only non-problematic but preferable in some cases.

Full Text

ВВЕДЕНИЕ

Кратковременные пиковые нагрузки машин и механизмов порождают необходимость в аккумулировании механической энергии для её последующего импульсного использования. Это вполне актуально, например, для тягачей на стартовом этапе буксировки тяжёлых прицепов [1–3]. Применение аккумулятора механической энергии позволит уменьшить мощность двигателя тягача.

МАТЕРИАЛЫ, МОДЕЛИ, ЭКСПЕРИМЕНТЫ И МЕТОДЫ

Аккумулятор механической энергии может быть выполнен в виде электрической машины постоянного тока или вентильной, на валу которой закреплён супермаховик.

При подключении машины к источнику питания возникает нестационарный процесс, описываемый следующими выражениями [4–7].

Jd2φdt2+kdφdt=B2lwD2iB2lwD2dφdt+Ri=U,

где J — момент инерции супермаховика в совокупности с собственным моментом инерции электрической машины, φ — угловое положение ротора [8, 9], k — коэффициент вязкого трения, B — значение магнитной индукции [10], 2l — рабочая длина витка якорной обмотки, w — число витков якорной обмотки, D — диаметр якоря, R — активное сопротивление электрической цепи, U — напряжение источника питания.

РЕЗУЛЬТАТЫ

Для компактности вводится обозначение:

BlwD=Y.        (1)

Очевидные начальные условия:

φ(0)=φ0,dφdt(0)=ω0 .             (2)

Из второго выражения системы уравнений вытекает

dφdt=RYi+UY,                    (3)

d2φdt2=RYdidt.

При подстановке в первое выражение системы уравнений получается:

JRYdidtkRYi+kUY=Yi,

didt+Y2JR+kJi=kJUR.

Для компактности вводятся обозначения:

Y2JR+kJ=A, kJUR=B.

В соответствии с этим:

didt+Ai=B.                                                                                   (4)

Общее решение этого уравнения имеет вид:

i1=C1eAt.

Частное решение i2= C2.

Из этого в сочетании с (4) следует: 0+AC2=B, C2=BA.

Ток в цепи имеет вид:

i=i1+i2=C1eAt+BA.                                                                (5)

Имея в виду (2) и (3),

i(0)=URYω0R.

Из этого в сочетании с (5) следует:

C1=URYω0RBA, i=URYω0RBAeAt+BA,

i=UYω0RUY2/k+Ret/τ+UY2/k+R=UE0RURk+Ret/τ+URk+R.         (6)

Здесь E0=Yω0. Тогда:

1τ=1RJ/Y2+1J/k=1RJ/Y2+1J/Y2Y2/k=1RCJ+1RkCJ=1τe+1τm.         (7)

Если k =0, то   Rk=

i=UE0Ret/τ,                                                               (8)

τ=RJY2=RCJ.                                                               (9)

Выражения (8), (9) повторяют соотношения для зарядки электрического конденсатора.

Если соединить между собой концы якорной обмотки, то

i=E0Ret/τ.

Это выражение повторяет соотношение для разрядки электрического конденсатора.

Из формул (6) — (9) следует, что для электрической цепи рассматриваемый аккумулятор механической энергии неотличим от электрического конденсатора.

Из этого следует, что в данном случае можно вести речь об искусственной электрическая ёмкости, которая равна:

CJ=JY2.

Кроме того, возникает искусственное электрическое сопротивление (которое не связано с удельным сопротивлением, длиной и площадью сечения проводников):

Rk=Y2k.

Аккумулятор механической энергии накапливает энергию

W=CJU22=JU22Y2=Jω22.

Эквивалентная электрическая схема аккумулятора механической энергии представлена на рис. 1.

На рис. 2 показан график тока зарядки/разрядки искусственной электрическая ёмкости.

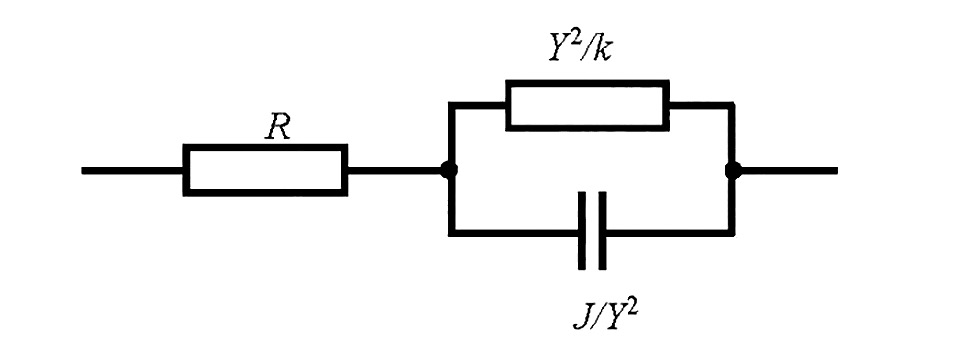

Рис. 1. Электрическая схема аккумулятора механической энергии.

Fig. 1. An electric diagram of the mechanical energy accumulator.

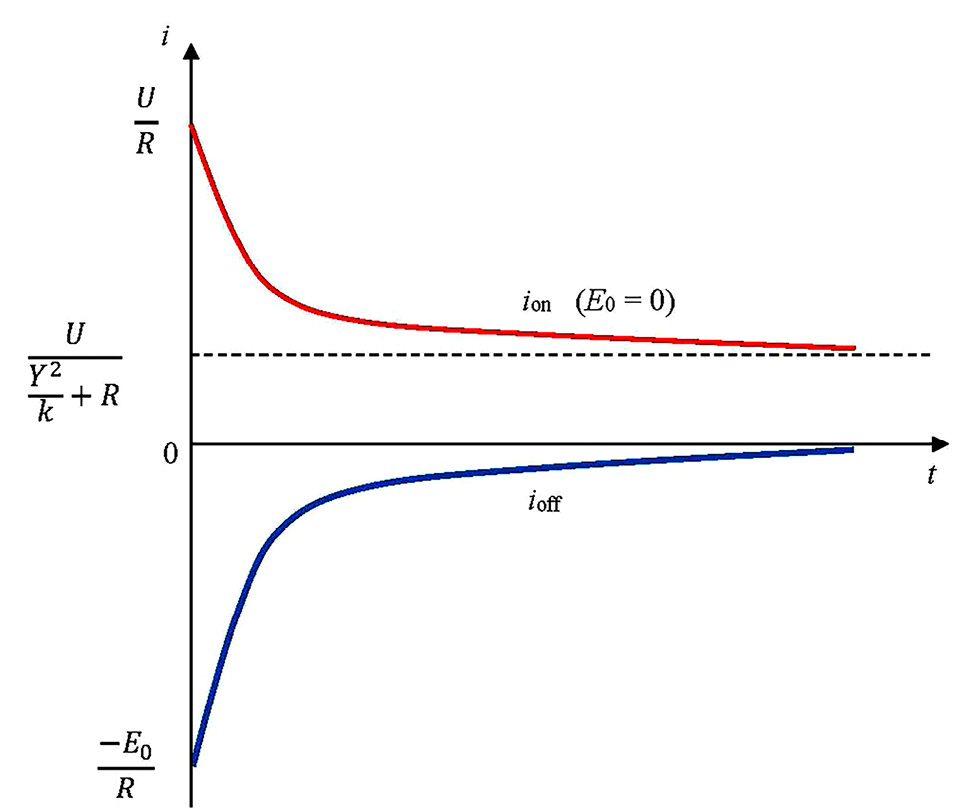

Рис. 2. Характер тока при зарядке и разрядке искусственной электрической ёмкости.

Fig. 2. Current behavior at charging and discharging of an artificial electric capacitor.



В связи с изложенным аккумулятор механической энергии можно трактовать как искусственный электрический конденсатор, который запасает не энергию электрического поля, а кинетическую энергию вращения супермаховика.

ЗАКЛЮЧЕНИЕ

Существуют конструкции супермаховиков, способные запасать существенную кинетическую энергию. Изучалась даже возможность установки их на легковом транспорте. В этом смысле массивные тягачи имеют бесспорное преимущество, поскольку увеличение веса для них не только не проблематично, но в некоторых случаях желательно.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Вклад автора. Автор подтверждает соответствие своего авторства международным критериям ICMJE (автор внёс существенный вклад в разработку концепции, проведение исследования и подготовку статьи, прочёл и одобрил финальную версию перед публикацией).

Конфликт интересов. Автор декларирует отсутствие явных и потенциальных конфликтов интересов, связанных с публикацией настоящей статьи.

Источник финансирования. Автор заявляет об отсутствии внешнего финансирования при проведении исследования.

ADDITIONAL INFORMATION

Author`s contribution. The author confirms that his authorship complies with the international ICMJE criteria (the author made a significant contribution to the development of the concept, research and preparation of the article, read and approved the final version before publication).

Competing interests. The author declares that they have no competing interests.

Funding source. This study was not supported by any external sources of funding.

×
