Abstract
BACKGROUND: Currently, the issue of using means of automation in various ways is widely studied in the worldwide industry. Use of the automatized systems at various stages of manufacturing leads to significant increase of labor productivity in various indicators and ensures solution of multiple problems related to cost reduction during manufacturing, increase of equipment performance and increase of quality of final products.
AIM: Formalization of the process of development of the control program for the CNC by means of creation of the postprocessors for the AksiOMA Control CNC.
METHODS: Key objects of study and interaction during operation are various means of automation (computer-aided design and the software which is necessary for work with postprocessors) necessary for development of products and describing the technology of machining of them with the consequent postprocessing to obtain the control program.
RESULTS: The result of the study is the development of the postprocessors for the consequent postprocessing of the control program has begun on the basis of the problem related to the development of the postprocessor for the AksiOMA Control CNC. In the manual of the CNC programmer, the base notation about the language syntax, control commands for the machining station and the CNC is given. The decision to begin the development of the postprocessor for the three-axial machining by means of editing the Siemens 840 basic postprocessor is made, because the control program syntax of it was similar to the syntax of the AksiOMA Control CNC system.
CONCLUSION: As the result of the conducted study, the role of the automatized systems in the process of design and development of control programs was considered. For solving the problem of the development of the postprocessors for the AksiOMA Control CNC, the IMSpost package for automatized postprocessor development was chosen.
Full Text
ВВЕДЕНИЕ
На основании задачи, связанной с разработкой постпроцессора для ЧПУ «АксиОМА Контрол», начата разработка постпроцессоров для последующего постпроцессирования управляющей программы (УП). После прочтения руководства программиста по ЧПУ, в котором даётся базовое представление о синтаксисе языка, командах управления станком и системой ЧПУ, было принято решение начать с разработки постпроцессора для трёхосевой обработки путём редактирования базового постпроцессора Siemens 840 (рис. 1) вследствие похожего синтаксиса УП [1].

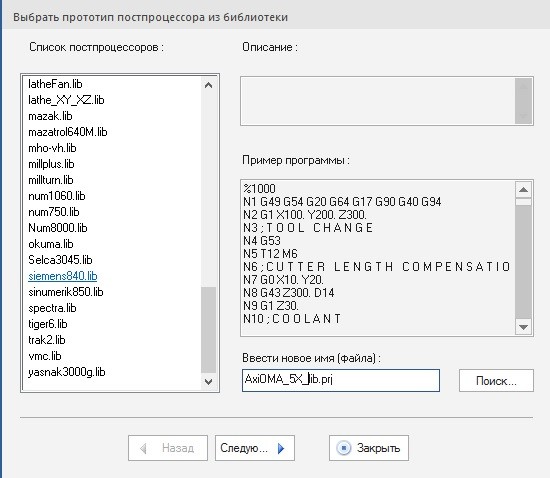

Рис. 1. Выбор базового постпроцессора для разработки.
Fig. 1. Selection of the basic postprocessor for the development.
ПОСТАНОВКА ЗАДАЧИ
Целью работы является формализация процесса разработки управляющей программы для ЧПУ посредством создания постпроцессоров для ЧПУ «АксиОМА Контрол».
МАТЕРИАЛЫ И МЕТОДЫ
Ключевыми объектами рассмотрения и взаимодействия в работе служат различные средства автоматизации (САПР и программное обеспечение для работы с постпроцессорами), необходимые для проектирования изделий и описания их технологий механической обработки с последующим их постпроцессированием для получения управляющей программы.
ФОРМАЛИЗАЦИЯ ПРОЦЕССА РАЗРАБОТКИ УПРАВЛЯЮЩЕЙ ПРОГРАММЫ
Первое, с чего начинается разработка, это определение модели станка и её дальнейшее использование. Описание модели станка (состава, характеристики взаимного расположения исполнительных органов) наиболее важно для многокоординатного оборудования, так как избавляет разработчика постпроцессора от необходимости решения ряда нетривиальных математических задач [2].
В обработке детали текущее положение инструмента в траектории описывается с помощью координат (x, y, z, i, j, k), где (x, y, z) — координаты центра торца инструмента, а (i, j, k) — орты, определяющие положение оси инструмента в системе координат детали.
Первый шаг — выбор типа кинематики станка. Можно сократить время, выбрав уже готовый вариант кинематики из приведённых таблиц. В данном случае (рис. 2) — это стандартный трёхосевой станок, кинематическая модель которого соответствует выбранному ранее станку (NMV3000 DCG), для которого описывалась механическая обработка в CAM системе [3]. При необходимости провести обработку на станке с другими параметрами кинематики можно внести изменения в эту часть работы.

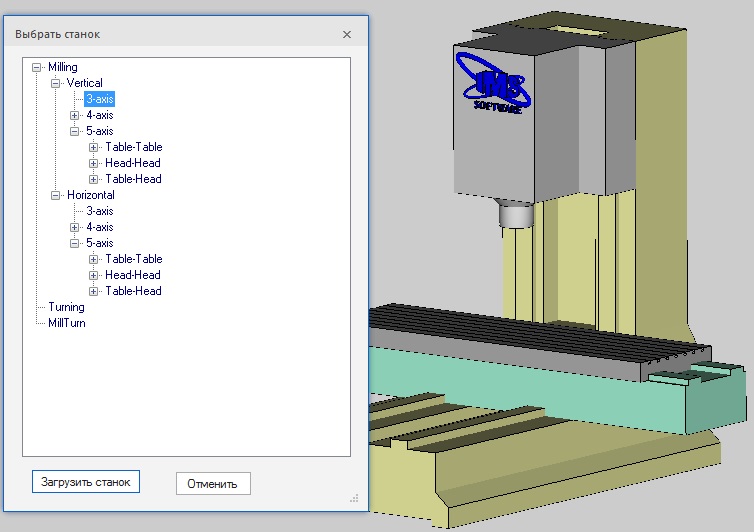

Рис. 2. Задание кинематической модели станка для постпроцессора.
Fig. 2. Describing the kinematic model of the machining station for the postprocessor.
После в соответствии с техническим паспортом станка проводится дальнейшая настройка по ограничению хода станка по линейным и поворотным осям. Точное указание всех параметров не является критичным вследствие того, что внутри ЧПУ также следует проводить настройку машинных параметров, откуда и будет транслироваться основная информация, на которой строится обработка УП [4].
Следующий шаг — настройка параметров, отвечающих за код программы. Большинство параметров, а именно: задача охлаждения, задача шпинделя, смены инструмента, задачи подачи и коррекций режущего инструмента и другие — не претерпели изменений, так как уже соответствуют синтаксису УП для работы в ЧПУ «АксиОМА Контрол».
Изменения претерпел раздел, отвечающий за строку безопасности, в котором указаны новые команды (G17, G40, G49, G54, G64, G90, G94, G80, G00, G190, G153) в соответствии с руководством программиста [2] для трёхосевой обработки.
Дополнительным изменениям подвергся раздел, посвящённый функциям движения, а именно круговой интерполяции. Задавать формат радиуса можно через регистр «R» и через координаты центра окружности (I, J, K) (рис. 3) [5].

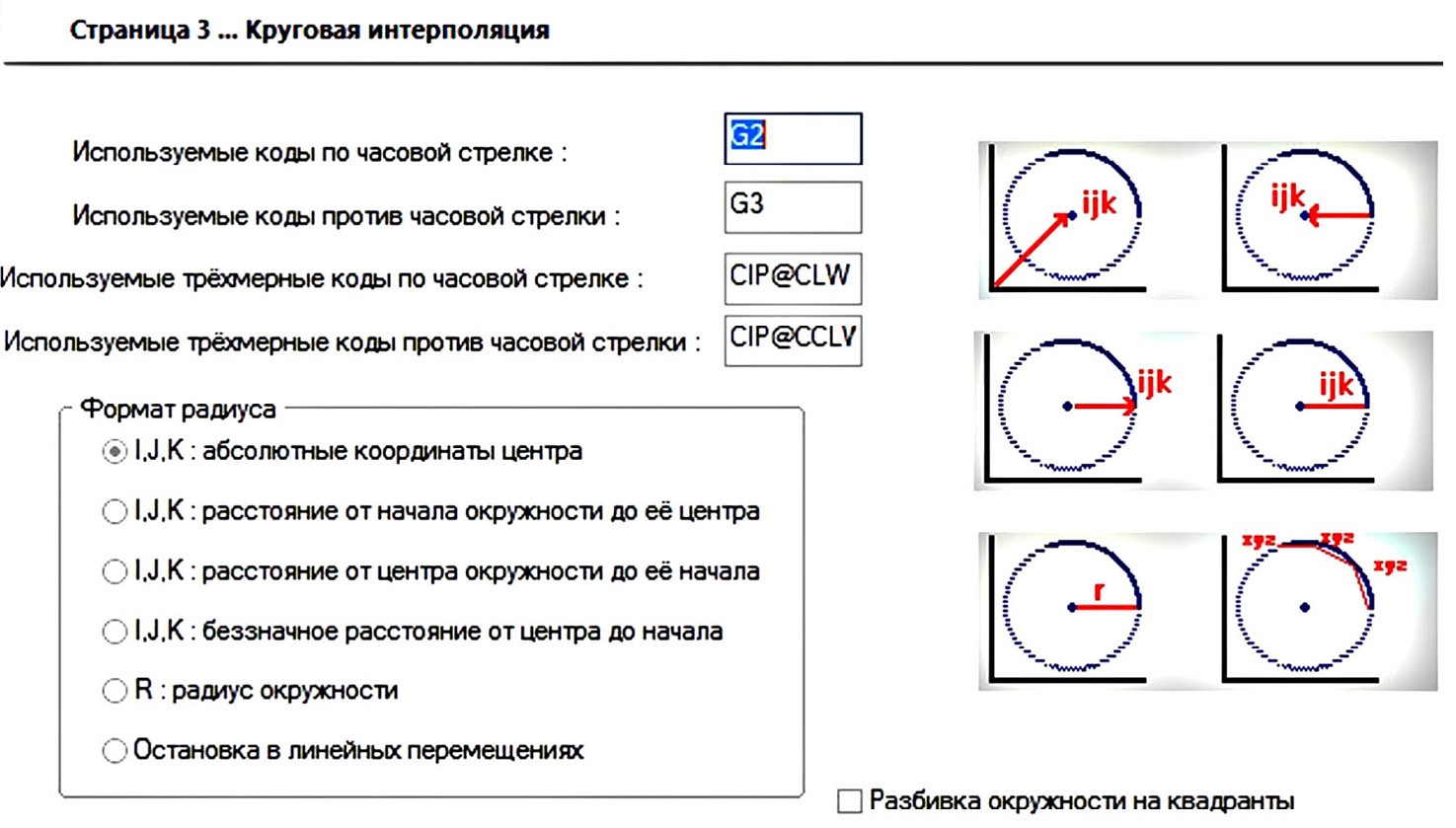

Рис. 3. Выбор формата круговой интерполяции.
Fig. 3. Selection of the format of the circular interpolation.
Было принято решение остановиться на первом способе, так как он не имеет ограничений в сравнении со способом задания через радиус. Согласно руководству программиста, через радиус нельзя описывать дугу больше 180°, что накладывает определённые ограничения при обработке некоторой геометрии. Также регистр «R» принимает отрицательное значение, если дуга окружности больше 180°, что влечёт вызов ошибки работы УП при исполнении ЧПУ, так как не рассчитана на работу с отрицательными значениями радиуса [6].
Для удобства сохранены два варианта постпроцессора с двумя способами задания формата, для достижения этого результата потребовалось добавить в список регистров регистр «R», потому что изначально используется «CR», и заменить его определение в постпроцессоре через изменения макроса «INIT», как показано на рис. 4.

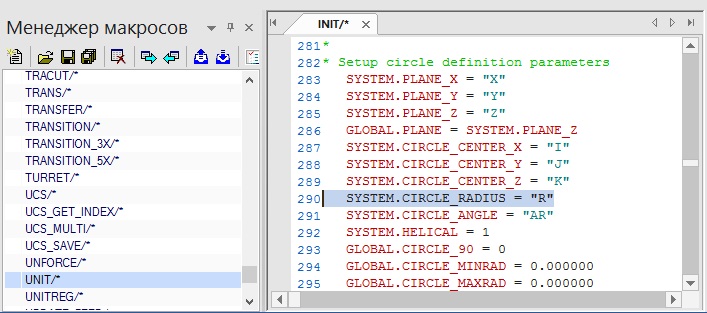

Рис. 4. Редактирование макроса.
Fig. 4. The macros editing.
Разработка постпроцессора для токарной обработки осуществляется по алгоритму работы, описанному выше на примере трёхосевой обработки, основное отличие постпроцессоров заключается в настройке кинематической схемы и разделах, отвечающих за строку безопасности, а также в других точечных изменениях. Общие параметры по обработке кодов движения и работы с регистрами уже проведены на базе первого рассмотренного примера.
ТЕСТИРОВАНИЕ ПОСТПРОЦЕССОРОВ В ЧПУ «АКСИОМА КОНТРОЛ»
Для постпроцессирования промежуточных файлов указываются расположение входного файла и его тип (APT в данном случае).
Постпроцессирование исходной управляющей программы в код формата ISO-7bit (G-код) можно провести непосредственно из САПР, выбрав нужный постпроцессор из списка библиотек. В данном случае допустимо проводить постпроцессирование в IMSpost (в среде разработки постпроцессоров), или, как показано на рис. 5, в IMSpexec (является отдельным модулем того же приложения), или с помощью другого имеющегося ПО, обладающего аналогичным функционалом [7].

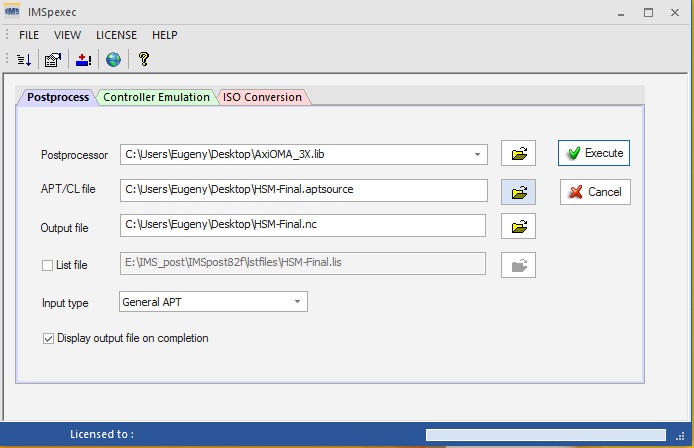

Рис. 5. Постпроцессирование УП под ЧПУ «АксиОМА Контрол».
Fig. 5. The postprocessing of the control program for the AksiOMA Control CNC.
Далее в табл. 1 и 2 представлены фрагменты УП фрезерной и токарной обработки для ЧПУ «АксиОМА Контрол».
С помощью редактора УП дополнительно проверена корректность перемещений инструмента (рис. 6) во время обработки и можно внести косметические изменения в код программы, если в этом есть необходимость.
Таблица 1. Фрагмент УП для «АксиОМА Контрол»
Table 1. Part of the control program for the AksiOMA Control
Текст УП | Комментарий |
Фрезерование1 | Название/тип УП |
; ****************************************************** | Дополнительная информация, транслируется автоматически в файл при постпроцессировании |
; * INTELLIGENT MANUFACTURING SOFTWARE | |
; * IMSPOST VERSION: 8.2F * | |
; * USER VERSION: 1 * | |
; * PROGRAMMER: EUGENY SHATIN * | |
; * PROGRAM REVISION: 1.0000 * | |
; * COMMENT: ПОСТПРОЦЕССОР ДЛЯ 3-Х ОСЕВОЙ | |
; * DATE: WED APR 21 2021 16:46:38 * | |
; ***************************************************** | |
N0 G90 G94 G80 G49 G00 G64 G190 G40 G153 G17 G54 BRISK ORIAXES | Строка безопасности |
N10 G0 Z120 | Координаты начала/завершения перехода обработки |
N20; TOOL DATA: T1 END MILL D 5_1, T1 END MILL D 5_1 | Данные об инстр. |
N30 G49 | Отмена всех компенсаций инстр. |
N40 M5 | Отключение шпинделя |
N50 D1 T=1 M6 | Вызов инструмента |
N60 G43 | Вкл. компенсации длинны инстр. |
N70 X46.323 Y62.635 S3800 M3 | Запуск шпинделя |
N80 Z21.553 | |
N90 M8 | Включение СОЖ |
N100 G1 X46.321 Y62.13 Z21.418 F=780 | Начало обработки с рабочей подачей |
N110 X46.078 Y60.311 Z20.926 | |
N120 X45.754 Y59.253 Z20.629 | |
N130 X44.761 Y57.125 Z20 | |
… | |
N188050 G3 X42.5 Y62.857 I=35. J=62.857 | Обработка с использованием круговой интерполяции, заданной через полярные координаты |
N188060 G1 Y79.736 | |
N188070 G3 X36.418 Y87.101 I=35. J=79.736 | |
N188080 G2 X15.416 Y92.492 I=69.973 J=261.4 | |
N188090 X1.829 Y107.029 I=21.717 J=112 | |
… | |
N188240 G0 X88.283 | Завершение УП со сбросом всех модальных настроек |
N188250 G1 Z-4.33 | |
N188260 Z22 | |
N188270 Z32 | |
N188280 M30 |
Таблица 2. Фрагмент УП для «АксиОМА Контрол»
Table 2. Part of the control program for the AksiOMA Control
Текст УП | Комментарий |
Токарная обработка1 | Название/тип УП |
; ************************************************** ; * INTELLIGENT MANUFACTURING SOFTWARE * ; * IMSPOST VERSION: 8.2F * ; * USER VERSION: 2 * ; * PROGRAMMER: EUGENY * ; * COMMENT: ПОСТПРОЦЕССОР ДЛЯ ТОКАРНОЙ ОБРАБОТКИ ; * DATE: WED APR 21 2021 12:02:21 * ; ********************************************* | Доп. информация, заложенная разработчиком через постпроцессор |
N0 G94 G97 G49 G15 G40 G71 G00 G172 G80 G18 G98 G191 G53 G272 G153 G72 G193 G90 G64 | Строка безопасности |
N10; МЕХАНИЧЕСКАЯ ОБРАБОТКА ВТУЛКИ | |
N20 G0 X100. Z753 | Отвод в домашнюю позицию |
N30 Z250 | |
N40; TOOL DATA: T1 EXTERNAL INSERT-HOLDER | Данные вызываемого инстр. |
N50 T=1 M6 | Вызов инструмента |
N60; ОБРАБОТКА ТОРЦА | |
N70 X93.5 Y0 S500 | Начало обработки |
N80 Z-1.167 | |
N90 M8 | |
N100 G1 G95 X91.5 F=8.3 | |
N110 X0 F=.25 | |
N120 X.212 Z-.955 F=.8 | |
N130 G0 X93.5 | |
N140 Z-2.833 | |
N150 G1 X91.5 F=8.3 | |
…. | |
N3640 G2 X24.5 Z-48. R=3.5 | Завершение УП со сбросом всех модальных настроек |
N3650 G1 Z-100 | |
N3660 G3 X18. Z-106.5 R=6.5 | |
N3670 G1 X0 | |
N3680 G40 X-.212 Z-106.288 F=.8 | |
N3690 M30 |
Примечание: убедившись в корректности выполнения УП, внесли изменения в скорости подачи для более быстрой симуляции обработки программы в ЧПУ. Аналогичные действия проведены и с другими УП.

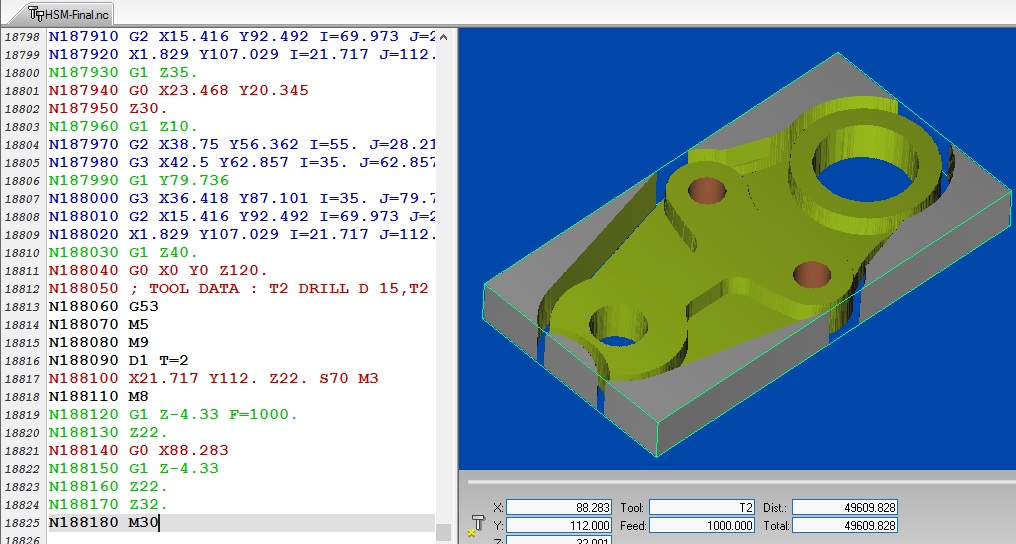

Рис. 6. Пример симуляции обработки в редакторе УП.
Fig. 6. An example of machining simulation in the control program editor.
Для тестирования работы постпроцессоров в ЧПУ «АксиОМА Контрол» необходимо создать или загрузить уже готовые программы в терминал системы. После создания файлов составляются таблицы инструментов, в которых необходимо указать максимальное количество параметров для корректного выполнения УП, и устанавливаются параметры размера заготовок и необходимые смещения, если они требуются [8].
На рис. 7–9 представлено тестирование работы УП как для технологии попутного фрезерования, так и для фрезерования по технологии HSM.

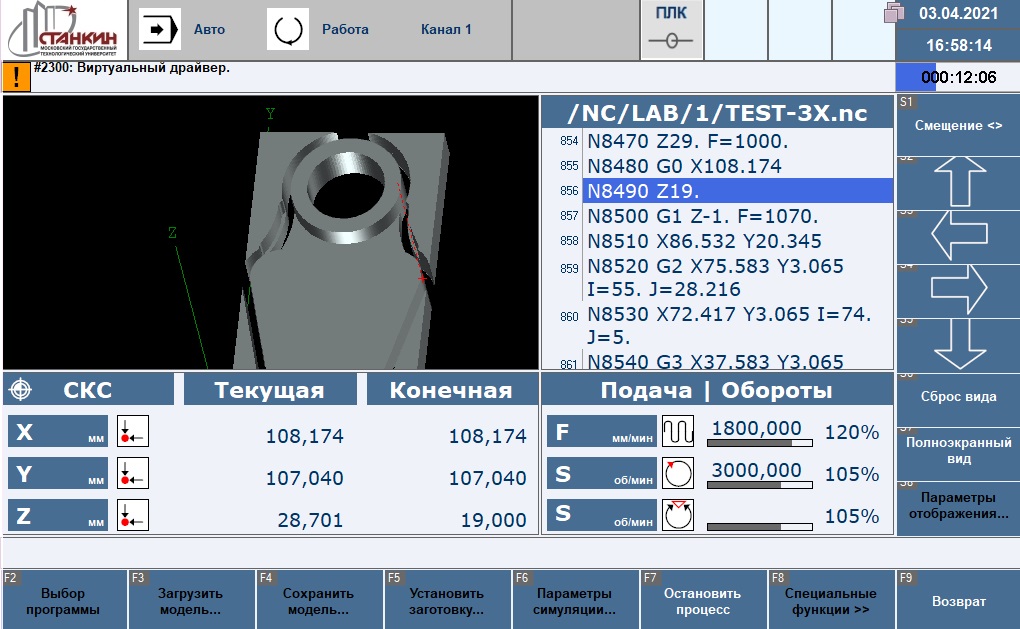

Рис. 7. Процесс трёхосевого контурного попутного фрезерования кронштейна.
Fig. 7. The process of the three-axial contour climb milling of the mounting.

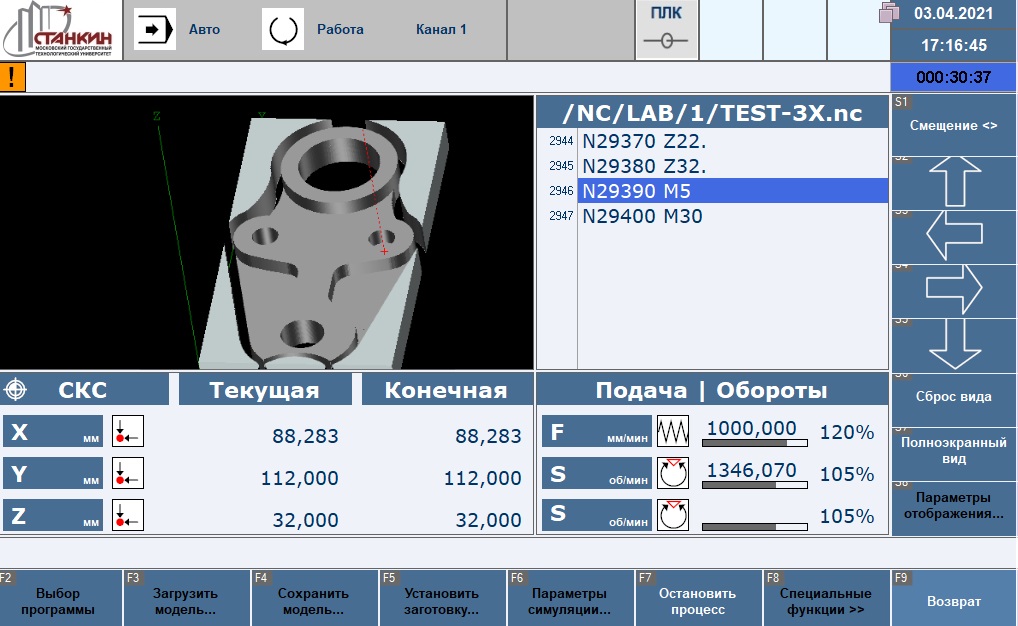

Рис. 8. Окончание трёхосевой обработки.
Fig. 8. The end of the three-axial machining.

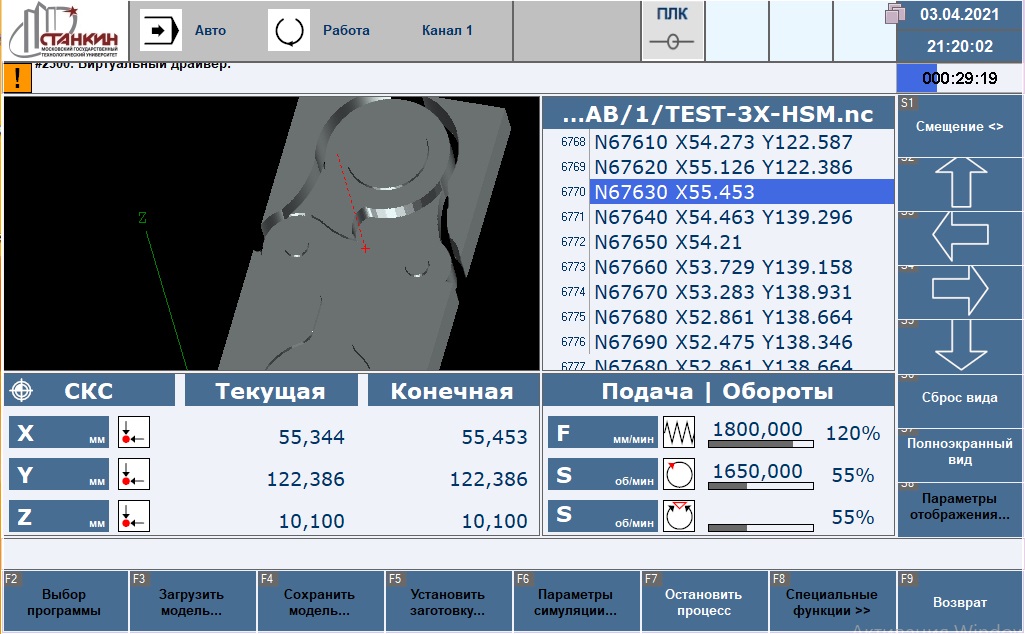

Рис. 9. Процесс фрезерования кармана по HSM технологии.
Fig. 9. The milling process of the pocket according to the HSM technology.
В процессе запуска УП по вертикальному фрезерованию в двух вариация технологий обработки и их визуализации не возникло критических ошибок или нарушений технологии, можно считать, что постпроцессор для трёхосевой обработки прошёл тестирование на базе ЧПУ «АксиОМА Контрол» успешно [9].

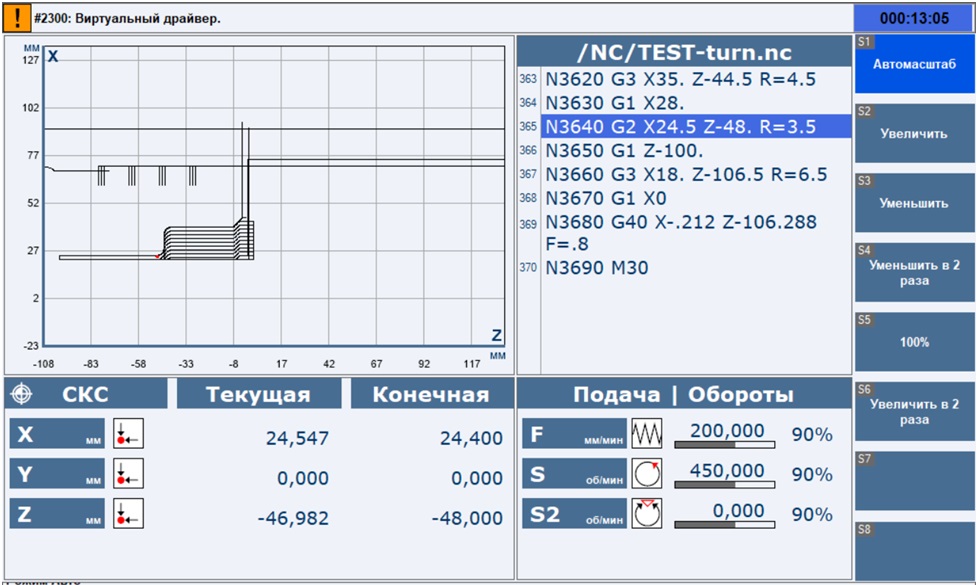

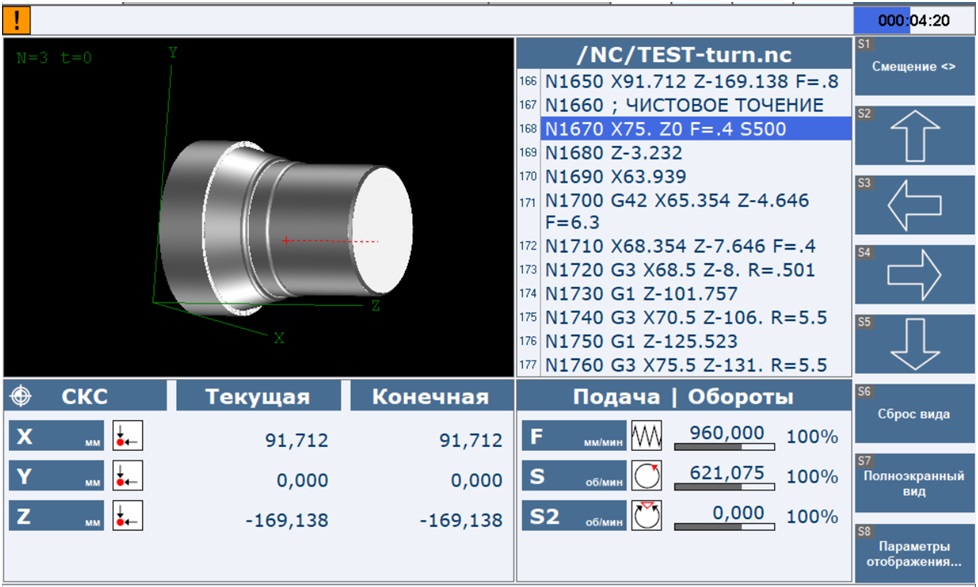

Рис. 10. Чистовое контурное точение.
Fig. 10. The finish contour turning.
Следующим шагом идёт тестирование работы постпроцессора для проведения токарной обработки, показанной на рис. 10. В ЧПУ загружена программа обработки детали и сформирован комплект инструментария для выполнения операции. Перед запуском программы в настройках визуализации изменён тип операции на проведение токарной обработки, указаны размеры заготовки и задано смещение координатных осей [10].
Рис. 11. Окончание токарной обработки.
Fig. 11. The end of turning machining.
Так как модуль 3D-визуализации ЧПУ не может корректно показать процесс растачивания отверстия во время обработки в другой плоскости, этот фрагмент УП будет представлен в режиме обычной графики в плоскости ZX (рис. 11). Ниже представлены результаты тестирования:
ЗАКЛЮЧЕНИЕ
В результате проведённого исследования рассмотрена роль автоматизированных систем в процессе проектирования и разработки управляющих программ. Для решения задачи разработки постпроцессоров для ЧПУ «АксиОМА Контрол» выбран комплекс для автоматизированной разработки постпроцессоров IMSpost.
После чего для проектирования технологического процесса (ТП) механической обработки под станки с различными кинематическими схемами был сформирован тестовый набор деталей, на основе которого были описаны различные технологии металлообработки.
Трёхосевая обработка одного из изделий рассмотрена в двух вариациях: с использованием попутного и HSM фрезерования. Высокоскоростная обработка описана путём детальной настройки различных параметров обработки, таких как скорость резанья, количество оборотов шпинделя отводов, подводов, количества проходов и других, после чего было проведено сравнение двух технологий по различным показателям получившихся УП в среде CIMCO Edit (редактор УП), выявлено существенное сокращение машинного времени обработки (26%) [11].
По окончании моделирований (верификации) ТП для всех изделий проведена работа по разработке постпроцессоров (на базе постпроцессора Siemens 840D) для ЧПУ «АксиОМА Контрол», после чего было проведено тестирование работы получившихся постпроцессоров путём постпроцессирования УП и запуска их в ЧПУ.
В процессе тестирования УП с их визуализацией не возникло критических ошибок или отклонений от ТП, на основании чего сделан вывод, что постпроцессоры успешно прошли тестирование.
Таким образом, поставленные задачи раскрыты и решены в полном объёме, на основании чего можно считать, что цель по формализации процесса разработки УП для ЧПУ посредством создания постпроцессоров для ЧПУ «АксиОМА Контрол» была достигнута.
