Модификация и характеристика биофункциональных свойств коллагенсодержащих ксерогелей медицинского назначения: результаты экспериментального исследования

Полный текст

ВВЕДЕНИЕ

Повреждение кожных покровов в результате воздействия механических, физических или химических факторов, а также хронические раны трудно поддаются терапии. Текущие стандарты лечения полнослойных и хронических ран, такие как хирургическое лечение ран, аутологичная пересадка кожи, системное и местное введение антибиотиков и иммунодепрессантов, гормональных противовоспалительных средств часто сопровождаются нежелательными эффектами и осложнениями (например, болезненность процедуры, риск возникновения сопутствующих инфекционных заболеваний и т. д.) [1]. В связи с этим сохраняется актуальность поиска новых методов и технологий лечения сложных ран.

Одним из таких подходов является использование многофункциональных биоматериалов в качестве каркасов, в которых биоматериалы выполняют функцию внеклеточного матрикса, обеспечивающего инфильтрацию клеток и условия для поддержки роста новой ткани [2].

Биомиметические каркасы могут изготавливаться из материалов природного и синтетического происхождения, а также их композиций [3]. Наиболее популярным и перспективным ингредиентом биоматериалов медицинского назначения является коллаген, а также его денатурированные формы с различной молекулярной массой [4, 5]. Выбор коллагена и его производных обусловлен наиболее близкой имитацией нативного внеклеточного матрикса, а также за счет их высокой биосовместимости и способности поддерживать клеточный рост и пролиферативную активность клеток. Однако эффективное и масштабное применение биоматериалов на основе коллагена и его производных ограничено в первую очередь из-за их низкой механической прочности, быстрой биодеградации в физиологических средах и слабой устойчивости к ферментам [6].

Для усиления физических свойств коллагеновых биоматериалов используются различные методы сшивки, т. е. введение дополнительных химических связей между полипептидными цепями коллагена. Одним из методов усиления физических свойств коллагеновых биоматериалов может быть использование в качестве сшивающих агентов карбоновых кислот. Карбоновые кислоты представляют собой органические соединения, содержащие карбоксильную группу (-COOH). В основе этого типа сшивки лежит образование дополнительных ковалентных связей между карбоксильными группами кислот и аминогруппами полипептидных цепей коллагена [7, 8]. При этом наиболее широкое распространение в качестве сшивающего агента получила лимонная кислота [9], что, по всей видимости, обусловлено наличием трех карбоксильных групп, которые могут образовывать стабильные амидные связи [8, 10]. Применение в качестве сшивающего агента дикарбоновых кислот, содержащих две карбоксильные группы, как например, винной (тартаровая) кислоты, используется главным образом для сшивки гидроколлоидов растительного происхождения и слабо изучено в отношении гидроколлоидов животного происхождения [11, 12]. Монокарбоновые кислоты, например, молочная, применяются главным образом в виде продуктов поликонденсации — полимолочных кислот [13–15]. Однако применение таких биоматериалов в качестве имплантируемых конструкций или раневых покрытий имеет ряд ограничений, в первую очередь это токсичность продуктов биодеградации и чрезмерно интенсивный местный провоспалительный ответ [16].

Ранее было показано, что, комбинируя химический метод сшивки денатурированного коллагена с использованием лимонной кислоты и последующей высокотемпературной обработкой, можно повысить эффективность сшивки цепей коллагена и улучшить прочность коллагеновых электропрядных нановолокон. Считается, что использование цитратного метода сшивки достаточно безопасно для изделий медицинского назначения [11]. Тем не менее пока недостаточно изучена возможность применения такого комбинированного подхода в сочетании с использованием моно-, ди- и трикарбоновых кислот для получения многофункциональных биоматериалов медицинского назначения.

ЦЕЛЬ

Оценить влияние карбоновых кислот на прочность, биодеградируемость и биосовместимость коллагенового ксерогеля в условиях in vitro.

МАТЕРИАЛЫ И МЕТОДЫ

Материалы

В работе использованы следующие реактивы и материалы: денатурированный коллагена I типа компании «First Alive Collagen» (Россия), общая химическая характеристика представлена в таблице 1; растворы карбоновых кислот; набор для определения жизнеспособности клеток Calcein AM (Servicebio); 0,02% раствор Версена (ПанЭко, Россия); 0,25% раствор Try-EDTA (StemCell, США); FBS, эмбриональная телячья сыворотка (Gibco, США); антибиотик пенициллин-стрептомицин (ПанЭко, Россия); фосфатно-солевой буфер 1хD-PBS (StemCell, США); культуральная среда DMEM-F12 (Gibco, США); культура клеток фибробластов кожи человека HdFb d281 (Россия).



Таблица 1. Физико-химическая характеристика коллагенового гидрогеля

Table 1. Physical and chemical characteristics of the collagen hydrogel

Показатель Parameter	Значение Value
Гидролизат коллаген Collagen hydrolyzate	8,5–9,5 %
Триглицериды Triglycerides	0,2–0,6 %
Зола сульфатная Sulphated ash	1,6–2 %
Вода Water	35,2–51,1 %
Молекулярная масса коллагена Molecular weight of collagen	12–270 кДа
Плотность (20 °С) Density (20 °С)	2,00–2,10 г/мл
рН	4,5–6,0
Соли Salt	3–5 %



Методы

Для получения гидрогелей 120 г денатурированного коллагена растворяли в 400 мл дистиллированной воды при температуре 80 °С. Полученный раствор аликвотировали по 25 мл. К 25 мл полученного раствора приливали 25 мл одного из следующих растворов: дистиллированная вода (контроль, ДК), 80 мМ молочной кислоты (Мк), 80 мМ винной кислоты (Вк), 80 мМ лимонной кислоты (Лк). После помешивания растворы заливали в силиконовые формы (12 см длина, 8 см ширина) и высушивали при 80 °С в течение 12 часов. Полученные сухие пленки выдерживали при 150 °С в течение 2 или 16 часов. В результате были получены образцы ксерогелей ДК, ДК+Мк, ДК+Вк и ГК+Лк. В дальнейшем для оценки структурно-механических свойств ксерогели регидратировали в растворе солей Хенкса (рН = 7,4) в течение 12 часов при 4 °С. Объем раствора солей Хенкса для регидратации использовали из расчета 1 мл раствора на 1 см² пленки.

Анализ структурно-механических свойств образцов проводился с помощью анализатора текстуры TA.XTplus (Stable Micro Systems Ltd, Великобритания) с использованием тензодатчика весом 5000 г и прикладной программы, поставляемой с устройством (Texture Expert for WindowsTM, версия 2.61). Испытания проводились при комнатной температуре.

Регидратированные образцы ксерогелей средней толщиной 1,5 мм прокалывали плоским алюминиевым зондом диаметром 2 мм (SMS P/2). Для каждого теста были выбраны следующие экспериментальные условия: скорость пре-теста и пост-теста — 5 мм/с, скорость деформации — 1 мм/с, расстояние движения зонда — 4 мм. Твердость определяли по следующей формуле:

$P=F/S$,

где F — максимум кривой сила-расстояние в ньютонах, а S — площадь поперечного сечения образца геля в м².

Модуль Юнга просчитывали по следующей формуле:

$E=(F/S)/(\Delta h/h)$,

где F — значение силы в ньютонах на кривой сила-расстояние при 4 % деформации высоты образца, а S — площадь поперечного сечения образца геля в м², Δh / h — 4 % деформация при проколе образца.

Для оценки интенсивности биодеградации ксерогелей в условиях in vitro образцы помещали в лунки 6-луночных планшетов и добавляли 7 мл инкубационной среды. В качестве инкубационной среды использовали раствор соли Хенкса (HBSS), содержащий соли Ca, Mg, без бикарбоната Na, без фенолового красного, содержащий 25 мМ HEPES. Исходный раствор Хенкса имел рН 7.

При оценке биологических свойств материалов руководствовались положениями стандартов, изложенных в ГОСТ ISO 10993-5-2011 «Изделия медицинские: оценка биологического действия медицинских изделий. Исследования на цитотоксичность: методы in vitro». Оценку биосовместимости проводили методом прямого контакта с использованием фибробластов человека (HdFb d281), полученных из банка клеточных культур УНУ «Коллекция клеточных культур» ЦКП ИБР РАН.

Предварительно простерилизованные спиртом и УФ-облучением образцы (10 × 10 мм) помещали в лунки 6-луночных планшетов из расчета один образец на лунку, общее количество повторов для каждого образца — 5 шт. Оценку влияния ксерогелей на пролиферативную активность фибробластов человека проводили при совместной инкубации. Для этого ксерогели помещали в лунки с предварительно адгезированными клетками и инкубировали при стандартных условиях культивирования (37 °С, 5 % СО₂). Через 24 часа оценивали морфометрические характеристики фибробластов и их жизнеспособность с использованием набора для определения жизнеспособности клеток Calcein AM. Обработку образцов Calcein AM проводили согласно протоколу производителя (Calcein AM Cell Viability Assay Kit, Servicebio). Морфометрические характеристики клеток оценивали методом световой и люминесцентной микроскопии (Leica Microsystems). Жизнеспособность клеток оценивали с использованием набора Calcein AM, согласно протоколу производителя (Calcein AM Cell Viability Assay Kit, Servicebio).

Статистическая обработка результатов

Полученные данные были обработаны программами Statistica 10, SPSS версия 20 (SPSS, Inc., Chicago, IL, США) и Microsoft Excel 2007. Данные представляли в виде среднего арифметического ± стандартное отклонение. Значимость различий была определена при помощи однофакторного дисперсионного анализа (ANOVA) и парного сравнения (post hoc) критерия Тьюки. При сравнении выборочных средних, имеющих нормальное распределение, использовали t-критерий Стьюдента.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Внешний вид ксерогелей из денатурированного коллагена (ДК), а также его модифицированных форм, содержащих 40 мМ молочной (ДК + Мк), винной (ДК + Вк) и лимонной кислоты (ДК + Лк), представлен на рисунке 1.

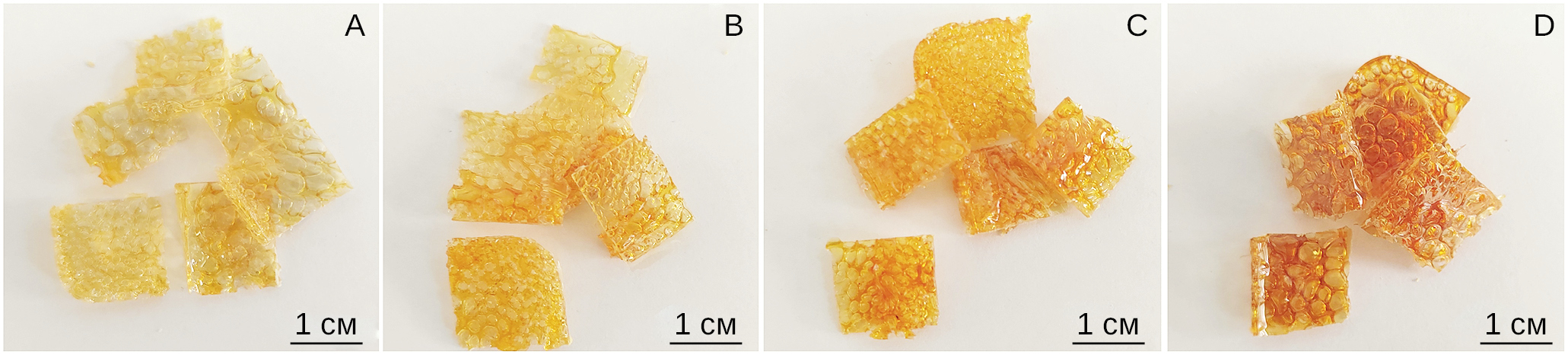

Рис. 1. Ксерогели из денатурированного коллагена (A) и коллагена, обработанного молочной (B), винной (C) и лимонной (D) кислотами с последующим нагреванием до 150 °С в течение 16 часов

Fig. 1. Xerogels from denatured collagen (A) and collagen treated with lactic (B), tartaric (C) and citric (D) acid followed by heating to 150 °C for 16 hours



Оценку текстурных свойств образцов проводили после предварительной регидратации ксерогелей в растворе Хенкса в течение 12 часов при 4 °С. Установлено, что внесение в состав раствора коллагена молочной и винной кислот не влияет на механическую прочность полученных ксерогелей ДК + Мк и ДК + Вк. Выявлено, что внесение лимонной кислоты повышает механическую прочность ксерогеля ДК + Лк до 82 ± 13 кПа (рис. 2A). При этом модуль продольной упругости всех исследованных образцов не изменяется и в среднем составляет 26 ± 6 кПа (рис. 2B).

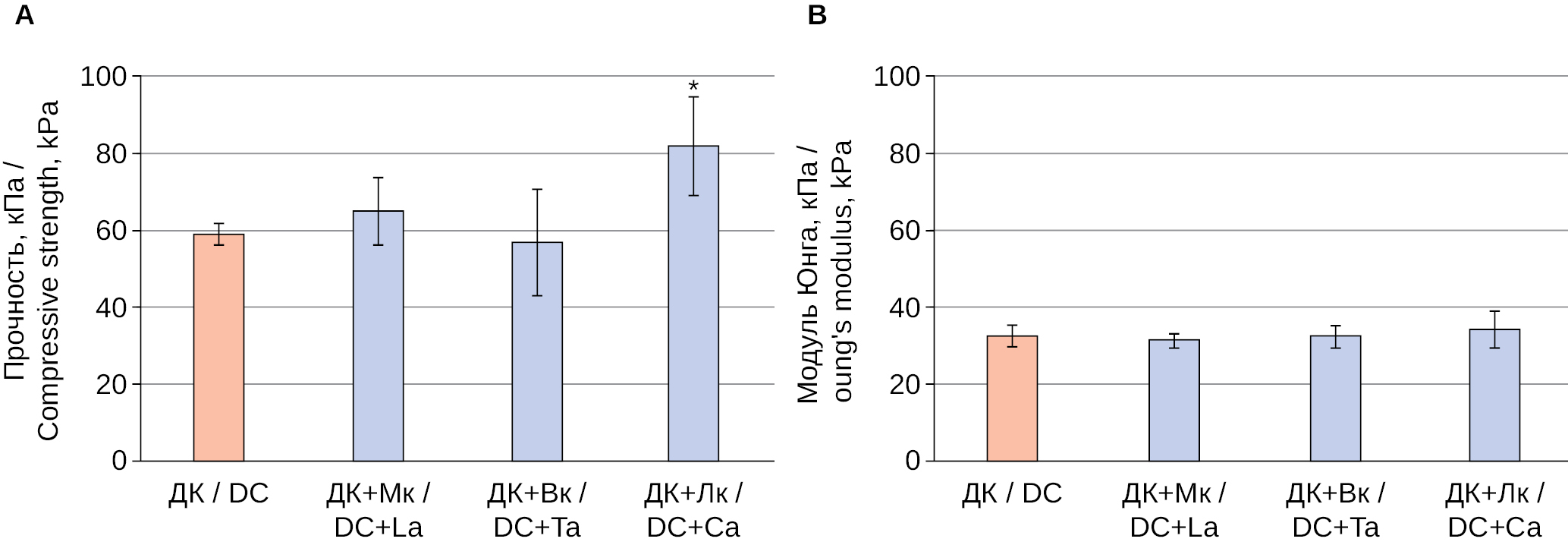

Рис. 2. Характеристика прочности (A) и Модуля Юнга (B) регидратированных ксерогелей денатурированного коллагена (ДК) и коллагена, обработанного молочной (ДК + Мк), винной (ДК + Вк) и лимонной (ДК + Лк) кислотами с последующим нагреванием до 150 °С в течение 16 часов. * — различия достоверны (p < 0,05, n = 10) по сравнению с ДК

Fig. 2. Compressive strength (A) and Young’s modulus (B) of rehydrated xerogels from denatured collagen (DC) and collagen treated with lactic (DC + La), tartaric (DC + Ta) and citric (DC + Ca) acids followed by heating to 150 °C for 16 hours. * — differences are significant (p < 0.05, n = 10) compared to DC



На следующем этапе исследования оценивали влияние продолжительности термической обработки на механические свойства ксерогелей. Установлено, что уменьшение продолжительности термообработки до 2 часов приводит к снижению механической прочности у всех исследуемых образцов (табл. 2). Наиболее значимое снижение прочности наблюдаются у ксерогеля ДК + Вк₂, его прочность ниже не только по сравнению с ДК + Лк₂ и ДК + Мк₂, но и даже по сравнению с исходным ксерогелем ДК₂. Следует отметить, что, несмотря на снижение прочности ксерогеля ДК + Лк₂, в результате сокращения продолжительности термического воздействия его прочность относительно других образцов остается наиболее высокой (табл. 2).



Таблица 2. Характеристика механических свойств регидратированных ксерогелей, модифицированных карбоновыми кислотами и двухчасовой термической стабилизацией

Table 2. Characterization of mechanical properties of rehydrated xerogels modified with carboxylic acids and a two-hour thermal stabilization

Образец Sample	Прочность, кПа Compressive strength, kPa	Модуль Юнга, кПа Young’s modulus, kPa
ДК2 DC2	20 ± 2	26 ± 8
ДК + Мк2 DC + La2	24 ± 7	26 ± 6
ДК + Вк2 DC + Ta2	9 ± 4*	21 ± 2
ДК + Лк2 DC + Ca2	47 ± 15*	28 ± 4

Примечание: * — различия достоверны (p < 0,05, n = 10); ДК₂ — гидрогель из денатурированного коллагена, стабилизированный двухчасовой термической обработкой, ДК + Мк₂ — гидрогель из денатурированного коллагена, модифицированный молочной кислотой и стабилизированный двухчасовой термической обработкой, ДК + Вк₂ — гидрогель из денатурированного коллагена, модифицированный винной кислотой и стабилизированный двухчасовой термической обработкой, ДК + Лк₂ — гидрогель из денатурированного коллагена, модифицированный лимонной кислотой и стабилизированный двухчасовой термической обработкой.

Note: * — differences are significant (p < 0.05, n = 10); DС₂ is a hydrogel made from denatured collagen stabilized by a two-hour heat treatment, DC + La₂ is a hydrogel made from denatured collagen modified with lactic acid and stabilized by a two-hour heat treatment, DC + Ta₂ is a hydrogel made from denatured collagen modified with tartaric acid and stabilized by a two-hour heat treatment, DC + Ca₂ is a hydrogel made from denatured collagen modified with citric acid and stabilized by a two-hour heat treatment.



Выявлено, что сокращение продолжительности термообработки не вызывает изменений в способности гидрогелей сопротивляться упругой деформации (табл. 2). Значение модуля Юнга всех гидрогелей, обработанных высокой температурой как в течение 16 часов, так и в течение 2 часов сопоставимы между собой (рис. 2, табл. 2).

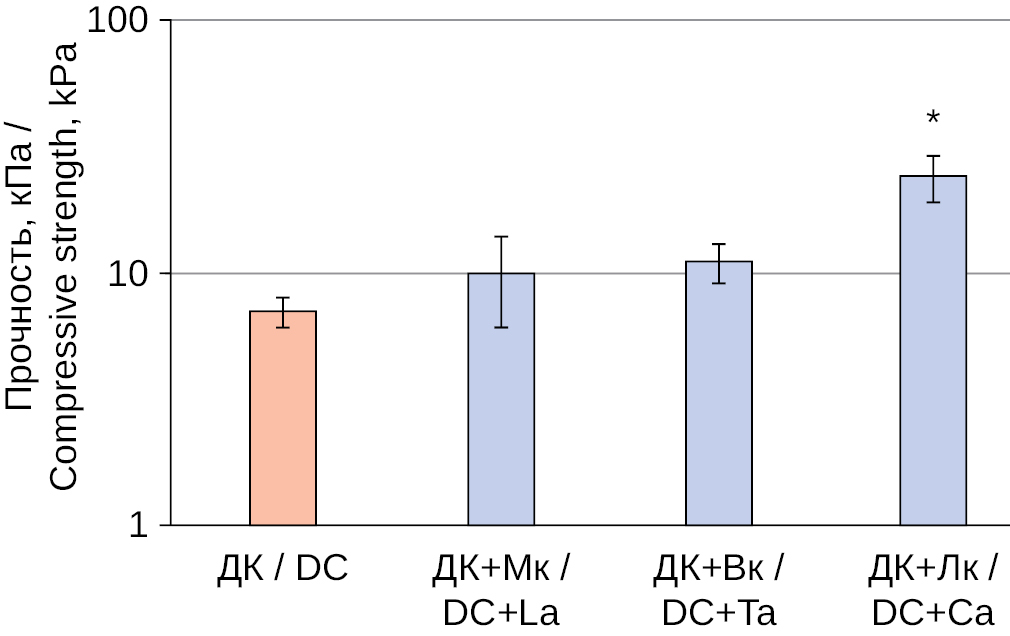

Оценка интенсивности биодеградации ксерогелей в условиях in vitro, показала, что внесение в состав ДК трикарбоновой (лимонной) кислоты повышает устойчивость ксерогеля к биодеградации. Так, например, прочность ДК через 24 часа инкубации в среде, имитирующей по химическому составу и кислотности межтканевую жидкость, снижается на 80 % и составляет 7 ± 1 кПа. В той же степени происходит снижение прочности ДК+Мк и ДК+Вк (рис. 3). Механическая прочность ксерогеля ДК+Лк также снижается, однако интенсивность биодеградации данного ксерогеля в два раза ниже по сравнению ДК, ДК+Мк и ДК+Вк (рис. 3).



Рис. 3. Биодеградация ксерогелей денатурированного коллагена (ДК) и коллагена, обработанного молочной (ДК + Мк), винной (ДК + Вк) и лимонной (ДК + Лк) кислотами с последующим нагреванием до 150 °С в течение 16 часов. * — различия достоверны (p < 0,05, n = 10)

Fig. 3. Biodegradation of xerogels of denatured collagen (DC) and collagen treated with lactic (DC + La), tartaric (DC + Ta) and citric (DC + Ca) acids followed by heating to 150 °C for 16 hours. * — differences are significant (p < 0.05, n = 10)



На следующем этапе исследования оценивали биосовместимость ксерогелей при совместной инкубации с фибробластами человека. Через 24 часа культивирования клетки, инкубированные в стандартных условиях культивирования (контроль), приобретают веретеновидную форму, характерную для фибробластов (рис. 4A). Подобная трансформация происходит и с фибробластами, инкубированными с ДК, ДК + Мк и ДК + Вк (рис. 4B–D). Установлено, что внесение ксерогеля ДК + Лк ингибирует трансформацию фибробластов в нормальный фенотип (рис. 4E).



Рис. 4. Морфология фибробластов человека через 24 часа культивирования в стандартных условиях (A), при внесении в культуральную среду гидрогелей ДК (B), ДК + Мк (C), ДК + Вк (D) и ДК + Лк (E); увеличение ×50, размер шкалы 200 мкм, световая микроскопия

Fig. 4. Morphology of human fibroblasts after 24 hours of cultivation under standard conditions (A), with the addition of DK (B), DK + La (C), DK + Ta (D), and DK + Ca (E) hydrogels to the culture medium; magnification ×50, scale size 200 μm, light microscopy



Анализ жизнеспособности фибробластов с использованием набора Calcein AM показал, что как в контроле (рис. 5A), так и при совместной инкубации с ксерогелями ДК (рис. 5B), ДК + Мк (рис. 5C), ДК + Вк (рис. 5D), а также при инкубации с ДК + Лк (рис. 5E) все клетки находятся в жизнеспособном состоянии. Таким образом, несмотря на задержку в клеточном росте, фибробласты, инкубированные совместно с ксерогелем, содержащим молочную кислоту, сохраняют жизнеспособность.



Рис. 5. Жизнеспособность фибробластов через 24 часа культивирования в стандартных условиях (A), при внесении в культуральную среду гидрогелей ДК (B), ДК + Мк (C), ДК + Вк (D) и ДК + Лк (E); увеличение ×100, размер шкалы 100 мкм, окрашивание Calcein AM

Fig. 5. Viability of fibroblasts after 24 hours of cultivation under standard conditions (A); with the addition of hydrogels DK (B), DK + La (C), DK + Ta (D) and DK + Са (E) to the culture medium; magnification ×100, scale size 100 µm, stained with Calcein AM



Таким образом, в проведенном исследовании оценивали возможность комплексного применения высокотемпературного воздействия и химической сшивки с использованием карбоновых кислот для создания биомиметических материалов медицинского назначения. Выявлено, что лимонная кислота, обладающая наибольшим количеством карбоксильных групп, усиливает механическую прочность ксерогеля независимо от продолжительности термического воздействия. Ксерогели, содержащие в своем составе карбоксильные кислоты, являются биодеградируемыми, при этом лимонная кислота повышает устойчивость ксерогеля к биодеградации. Полученные результаты по оценке биосовместимости ксерогелей из денатурированного коллагена, модифицированных карбоновыми кислотами, показывают, что внесение в состав молочной или винной кислот не оказывает влияние на рост и жизнеспособность фибробластов человека. В то же время ксерогели, содержащие в своем составе лимонную кислоту, ингибируют рост клеток, сохраняя при этом клетки в жизнеспособном состоянии.

Одним из основных факторов, ограничивающих применение коллагеновых гидрогелей в тканевой инженерии, являются его слабые механические свойства и высокая скорость биодеградации. В настоящее время ведется поиск методов повышения прочности и устойчивости коллагеновых гелей к биодеградации. Например, проводятся исследования по повышению прочности коллагеновых гидрогелей путем изменения кислотности [17], выравнивания микроструктуры матрицы коллагенового гидрогеля [18]. Сообщалось, что дозы облучения до 500 Гр увеличивают модуль упругости почти на 150 % [19]. С применением различных методов физического или химического воздействия удается увеличить напряжение разрушения до 16 кПа [20]. Включение в состав акрилатов и полиэтиленгликоля позволяет получить гидрогели прочностью до 140 кПа [21].

Таким образом, физико-химический метод стабилизации гидрогелевой матрицы, с использованием лимонной кислоты, позволяет получить ксерогель с механической прочностью и модулем продольной упругости, не уступающим по своим качествам гидрогелевым материалам, изготовленным с использованием сложных и дорогостоящих решений.

Микросреда, создаваемая ксерогелем, содержащим лимонную кислоту, не оказывает цитотоксического действия, но при этом препятствует росту и пролиферации фибробластов. Фибробласты — основные клетки, продуцирующие компоненты внеклеточного матрикса. При нормальных физиологических условиях фибробласты обеспечивают восстановление поврежденных тканей [22]. Однако при нарушениях в клеточном цикле и апоптозе фибробласты и миофибробласты могут вызывать прогрессирование фиброза, патологического состояния, характеризующегося чрезмерным отложением внеклеточного матрикса и рубцеванием тканей [23, 24]. Раскрытие способов регуляции функциональной активности фибробластов и деактивации фиброзных путей позволит разработать эффективные стратегии лечения поврежденных тканей с потенциальным риском фиброза.

В связи с этим изучение влияния ксерогелей, модифицированных трикарбоновыми кислотами, может быть перспективным направлением в области создания биоматериалов на немедикаментозной стимуляции регенерации тканей и профилактики образования келоидных рубцов.

ЗАКЛЮЧЕНИЕ

Создан ксерогель на основе денатурированного коллагена с высокими прочностными характеристиками. Подобраны параметры термической обработки и концентрации карбоновых кислот для стабилизации механических свойств гидрогеля. Выявлено, что внесение в гидрогель из гидролизата коллагена лимонной кислоты и последующая высокотемпературная обработка позволяют повысить механическую прочность ксерогеля и его устойчивость к биодеструкции. Результаты исследования in vitrо показали, что полученный материал может стать перспективной платформой для применения как в качестве внеклеточного скаффолда, так и в качестве самостоятельного биоматериала для заполнения объема утраченной ткани в результате оперативного вмешательства или ранения.
