Results of 13c nmr and ftir spectroscopy of kerogen of the upper devonian domanik of the Timan-Pechorian basin

Full Text

ВВЕДЕНИЕ

Доманиковые отложения Печорского бассейна являются широко известной нефтематеринской толщей, являющейся основным источником нефтей позднедевонского комплекса. Накопление органического вещества (ОВ) доманиковых отложений происходило в условиях аноксического события (Бушнев и др., 2015). Катагенетические изменения керогена доманиковых отложений при созревании были искусственно смоделированы при нагреве породы в автоклаве в присутствии воды (Бушнев, Бурдельная, 2013).

¹³С ЯМР-спектроскопия керогена в твердом теле находит значительное применение при исследовании его структуры (Mann et al., 1991; Miknis et al., 1993; Trewhella et al., 1986; Lille et al., 2003; Wei at al., 2005; Smernik et al., 2006; Mao et al., 2010; Бушнев и др., 2010; Burdelnaya et al., 2014). Для анализа строения керогена применяется ряд методик получения спектров, наиболее распространены CP-MAS спектры (Wilson et al., 1984; Mao et al., 2001, 2010; Werne-Zwanziger et al., 2005; Wei at al., 2005), для детализации характеристик ОВ используются методики редактирования спектров (Trewhella et al., 1986; Mao et al., 2010; Mao, Schmidt-Rohr, 2003), а также запись двумерных спектров (Mao et al., 2001, 2010). Изменения химической структуры ископаемого ОВ ранее изучались как для образцов керогена, подвергшихся природному катагенезу (Patience et al., 1992; Werne-Zwanziger et al., 2005; Smernik et al., 2006; Mao et al., 2010), испытавших влияние контактного метаморфизма (Cao et al., 2013), а также измененных при водном пиролизе в лабораторных условиях (Burdelnaya et al., 2014). ИК-спектроскопия является классическим методом изучения структуры нерастворимого органического вещества пород (Rouxhet, Robin, 1978; Ganz, Kalkreuth, 1987, 1991; Monthioux, Landais, 1988; Файзулина, 1977; Богородская и др., 2005). В последние десятилетия наибольшее распространение находит ИК-спектроскопия с преобразованием Фурье (FTIR), широко применяются методы математического разложения спектров (Ibarra et al., 1996; Lis et al., 2005; Craddock et al., 2015).

Целью настоящей работы является анализ изменений в спектрах ¹³С ЯМР в твердом теле и ИК-спектрах керогена из позднедевонских доманикитов, происходящих при его созревании в природных условиях и при искусственном повышении зрелости их ОВ. Решение данной задачи является важным для понимания молекулярных механизмов нефтеобразования, а также для решения методических вопросов, связанных с применимостью методов искусственного созревания для моделирования катагенеза керогена в условиях природной среды.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Водный пиролиз проводился в автоклавах объемом 78 мл. 25 г кусочков (примерно 2×1×1 см) дебитуминизированной породы и 20 мл дистиллированной воды нагревали в электропечи при заданной температуре 24 ч. Температура задавалась встроенным термоконтролером печи и дополнительно контролировалась хромель-алюмелевой термопарой (тип К). По окончании эксперимента породу растирали, экстрагировали битумоид и выделяли кероген.

Выделение керогена выполнялось методом последовательной деминерализации породы концентрированными соляной и плавиковой кислотами. Примеси низкомолекулярных органических соединений и элементной серы экстрагировались хлороформом.

Определение содержания органического углерода (С_орг ) выполнялось в остатке породы после экстракции, обработанном концентрированной соляной кислотой (нерастворимый остаток породы – НОП) с использованием Экспресс анализатора на углерод АН-7529, стандарт – глюкоза.

Пиролиз по методу Rock-Eval был проведен в лаборатории геохимии пластовых нефтей ОАО “ТомскНИПИнефть” Р.С. Кашаповым с использованием прибора Rock-Eval 6 Turbo.

Элементный анализ керогена был проведен в Институте биологии Коми НЦ УрО РАН ведущими инженерами-химиками А.М. Евстафьевой и Е.А. Тумановой с использованием элементного анализатора EA 1110 (CHNS-O) CE Instruments.

ЯМР-спектры высокого разрешения в твердом теле получали при вращении под «магическим» углом при комнатной температуре на спектрометре AVANCE II-500WB (Bruker). Рабочая частота для ¹³C 125.8 МГц. Образцы упаковывали в циркониевые 4 мм роторы и вращали с частотой 10–13 кГц. В экспериментах с кросс-поляризацией (КП) период повторения составлял 3 с и использовалась развязка от протонов 100 кГц. Химические сдвиги приводятся в м.д. относительно ТМС (тетраметилсилан). Разделение широких линий на составляющие производилось с помощью программы DMFIT (Massiot et al., 2002).

Для упрощения расшифровки полученных спектров были дополнительно сняты спектры с малым временем контакта (до 100 мкс). В данных спектрах преимущественно наблюдаются ядра углерода, жестко связанные с протонами по дипольному каналу (могут наблюдаться четвертичные углероды из-за переноса через 2 связи). Также получены спектры непротонированных углеродов (на время порядка 50 мкс выключается дипольная развязка, что приводит к разрушению перенесенной намагниченности на углеродах, связанных с протонами; могут наблюдаться сигналы СН₃ и СН₂ групп из-за ослабленного дипольного взаимодействия С-Н вследствие быстрого вращения и подвижности последних).

ИК-спектры записывались на приборе “Инфралюм ФТ-02” с использованием таблетирования растертого керогена с KBr. 2.5 мг образца смешивались с 800 мг KBr. Запись спектров велась с шагом 4 см^–1 в интервале волновых чисел 4000–400 см^–1.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Особенностью отложений позднего девона Тимано-Печорского бассейна является наличие собственно доманиковых отложений, стратиграфически приуроченных к среднему франу, доманикитов и доманикоидов, встречающихся в более широком стратиграфическом интервале (Баженова и др., 2008). Интерес к фран-фаменским доманикитам/доманикоидам определяется, прежде всего, их нефтематеринской ролью в разрезе осадочного чехла ТПБ, а также потенциалом для использования в качестве источника сланцевой нефти. Исследования состава биомаркеров битумоида пород верхнего девона и нефтей из верхнедевонских резервуаров свидетельствуют, что реализация нефтегенерационного потенциала изучаемых отложений обусловили фактическую нефтеносность позднедевонско-турнейского нефтегазоносного комплекса (Бушнев и др., 2017с).

Для исследования были отобраны породы верхнедевонского возраста Тимано-Печорского бассейна, содержащие повышенные концентрации С_орг и битумоида (таблица). Градации катагенеза ОВ исследованных пород изменяются в интервале от МК₁ (р. Чуть; Бушнев, Бурдельная, 2015) до МК₄ (разрезы скважины 12-Командиршор; Бушнев и др., 2017а, и р. Изъяёль; Бушнев и др., 2017б).

Анализ ИК-спектров. Классический анализ ИК-спектра керогена (Rouxnet et al., 1978) предполагает оценку интенсивности следующих полос поглощения: валентные колебания гидроксильной группы, в том числе воды 3400 см^–1, валентные колебания связей С-Н алкильных групп в области 2930–2860 см^–1, валентные колебания связи С=О – 1710 см^–1, валентные колебания С=С олефинов, ароматических и полиароматических соединений в области 1630–1600 см^–1, асимметричные деформационные колебания –СН₂– и –СН₃ групп с сигналом при 1455 см^–1, деформационные колебания ароматических СН при 870, 820 и 750 см^–1 (рис. 1).

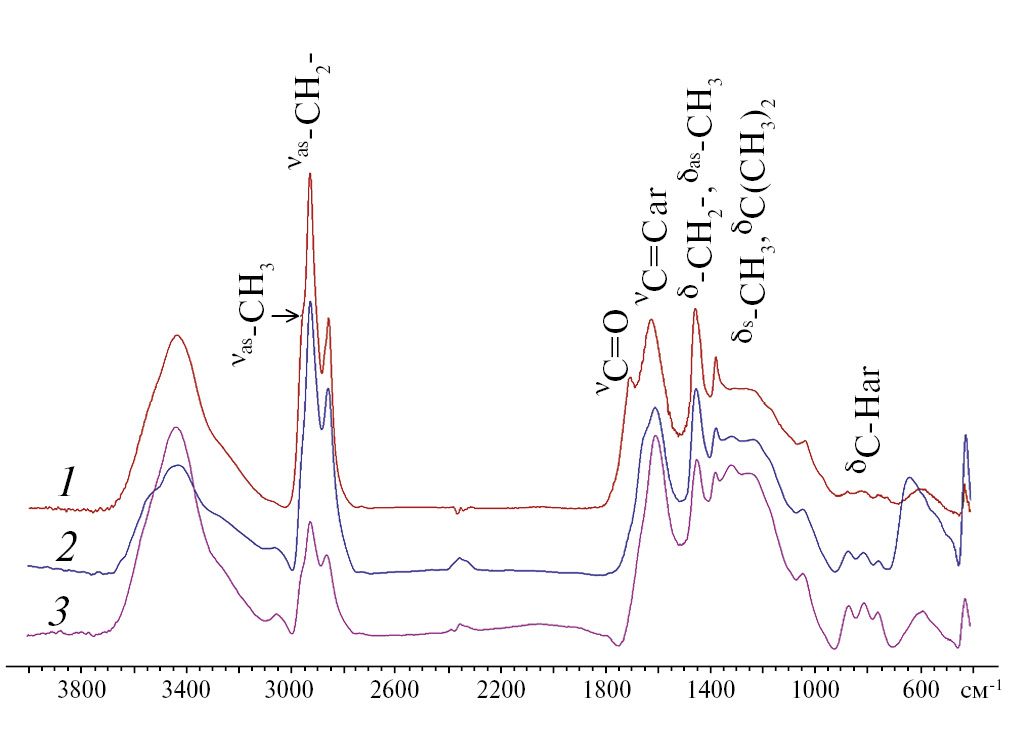

Рис. 1. ИК-спектр керогенов, выделенных из пород доманика, отличающихся по градации природного катагенеза. 1 – Чуть-устье (Tmax 413 °C), 2 – 250-Восточный Возей (Tmax 444 °C), 3 – 12-Командиршор-4,6 (Tmax 462 °C). Произведена корректировка базовой линии. ν – валентные колебания, δ – деформационные колебания, as – асимметричные, ar – ароматические.



В процессе термической эволюции ОВ изменение основных параметров связано с резким снижением интенсивностей полос, относящихся к кислородсодержащим группировкам (1710 см^{– 1}), изменением соотношения интенсивностей полос валентных колебаний метильных и метиленовых групп (3000–2800 см^–1), а также появлением и дальнейшим ростом интенсивностей полос, характерных для деформационных колебаний С-Н групп ароматических ядер в области 900–700 см^–1 (Ganz, Kalreuth, 1987, 1991; Lis et al., 2005). Так, Ганзом и Калреутом (Ganz, Kalreuth, 1987, 1991) было исследовано более 100 разнотипных керогенов; Лисом и др. (Lis et al., 2005) были сняты ИК-спектры для керогенов, выделенных из сланцев New Albany (Иллинойский бассейн) и Exshaw Formation (Западная Канада), характеризующихся различной степенью зрелости ОВ (R_o от 0.29 до 3.02 %), а также для керогенов, подвергшихся искусственному созреванию; Е.М. Файзулиной (1977) были получены данные по ИК-съемке микрокомпонентов (мацералов) различного типа и зрелости. Работы последних десятилетий в области ИК-спектроскопии керогена проводятся с использованием техники FTIR (Fourier transform infrared spectroscopy) или ИК-спектроскопии с преобразованием Фурье. Цифровая запись спектров дает возможность использовать методы математического разложения: например, это анализ кислородсодержащих функциональных групп (Petersen et al., 2008) или определение с повышенной точностью отношения интенсивностей валентных колебаний –СН₃ и –СН₂– групп, в том числе в индивидуальных мацералах (Lin, Ritz, 1993).



Таблица. Геохимическая характеристика образцов

Образец	Литология	Глубина, м	Сорг, %	ХБА, %	Tmax, °C
Чуть-устье	горючий сланец	обнажение	19.5	2.16	413
Чуть-устье, 250°С	горючий сланец	обнажение	19.1	0.71	415
Чуть-устье, 275°С	горючий сланец	обнажение	18.9	1.68	417
Чуть-устье, 300°С	горючий сланец	обнажение	13.8	9.18	421
Чуть-устье, 325°С	горючий сланец	обнажение	10.4	13.37	427
Чуть-устье, 350°С	горючий сланец	обнажение	7.91	9.87	439
Шарью-40-41	глинистый известняк	обнажение	12.0	0.88	429
Шарью-38-39	горючий сланец	обнажение	32.8	2.17	420
Шарью-38-39, 325°С	горючий сланец	обнажение	21.4	20.35	432
Шарью-38-39, 350°С	горючий сланец	обнажение	20.5	17.84	436
1-Айюва-d-9, обр.17	глинистый известняк	1256.5-1260.7	11.37	0.86	423
1-Усинокушорская-d-25/1	мергель	2275-2285	4.90	0.29	428
1-Усинокушорская-d-26/1	мергель	2275-2285	5.37	0.42	428
4-Колвинская Кл-4/6	известняк глинистый, черно-коричневый	3585	6.93	0.90	435
41-Помолесь-Шор ПШ-41/7	известняк глинистый, черно-коричневый	3733	9.43	2.63	441
1-Харутамылькская	кремнистый аргиллит	3401	9.20	1.04	441
1-Ижма, d-59/2	битуминозный мергель	2245.3-2252.3	8.94	2.43	445
1-Ижма, d-59/3	битуминозный мергель	2245.3-2252.3	10.19	0.46	444
1-Ижма, d-61/1	битуминозный мергель	2265.9-2272.6	4.96	1.34	444
250-Восточный Возей ВВ-250/5	известняк глинистый, черный	3453	5.99	0.59	444
70-Восточный Возей ВВ-70/4	известняк кремнисто-глинистый	3505	3.53	0.55	444
12-Командиршор-d-29-4,6	глинистый известняк	4284-4302	2.89	0.12	462
12-Командиршор-d-29-0,8	глинистый известняк	4284-4302	1.37	0.09	462
Изъяёль-12	известняк глинистый тонкослоистый	обнажение	6.28	0.10	477



В качестве показателя, отвечающего за термическую зрелость органического вещества, нами выбран показатель T_max, получаемый в пиролизе Rock-Eval. Интервал изменений этого показателя в изученной выборке пород составляет 412–474 °С. Это отвечает изменениям от незрелого до постзрелого органического вещества (Peters, Cassa, 1994). В случае исследованных нами керогенов верхнедевонских доманикитов и доманикоидов, как отличающихся по градациям природного катагенеза, так и с искусственно повышенной стадией термической зрелости —наилучшим образом коррелирует с величиной T_max отношение D_870+820+750/D₁₆₀₀, которое отражает соотношение между деформационными колебаниями С_ар-Н и валентными колебаниями C=C ароматических ядер (рис. 2а). Соотношение групп –СН₃ к –СН₂–, оцениваемое нами по величине отношения D₂₉₅₄/D₂₉₂₃, характерных для валентных асимметричных колебаний этих групп, в целом возрастает для выборки керогенов, отличающихся по природному катагенезу, а также для искусственно преобразованных образцов из разреза Шарью. При этом для керогенов невысоких стадий термической зрелости оказались характерными повышенные, не укладывающиеся в основной тренд значения (рис. 2б). Данное соотношение имеет отличную корреляцию с длиной углеводородной цепи в случае индивидуальных н-алканов (Lin, Ritz, 1993). Некоторое снижение обратного применяемому нами коэффициента СН₂/СН₃, также рассчитанного по интенсивностям асимметричных валентных колебаний, характерно для серии девонских черных сланцев Северной Америки (Lis et al., 2005). Отношение D₁₇₁₀/D₁₄₆₅, известное как коэффициент О (Глебовская, 1971) или условное содержание кислородсодержащих групп, не показывает выраженного тренда ни для естественной серии керогенов, ни для искусственно преобразованных в автоклаве (рис. 2в). Величина D₁₃₈₀/D₁₄₆₅, известная как Р, или коэффициент разветвленности (Глебовская, 1971), отражает соотношение между деформационными колебаниями групп С(СН₃)₂ и –СН₂–, то есть метильных групп в гем- положении по отношению к алкильным цепям. Поведение этого коэффициента в наших выборках интересное (рис. 2г). Для серии керогенов природного катагенеза какая-либо зависимость Р от Т_макс отсутствует, для серии образцов, полученных гидротермальной обработкой сланца из разреза р. Чуть, присутствует отрицательная корреляция с очень высоким значением R², а для термически преобразованных образцов из разреза р. Шарью корреляция положительная. Отметим, что необычное поведение метильных групп по данным ИК-спектров фиксировалось для исходного образца р. Чуть по коэффициенту D₂₉₅₄/D₂₉₂₃, имеющему здесь аномальное значение.

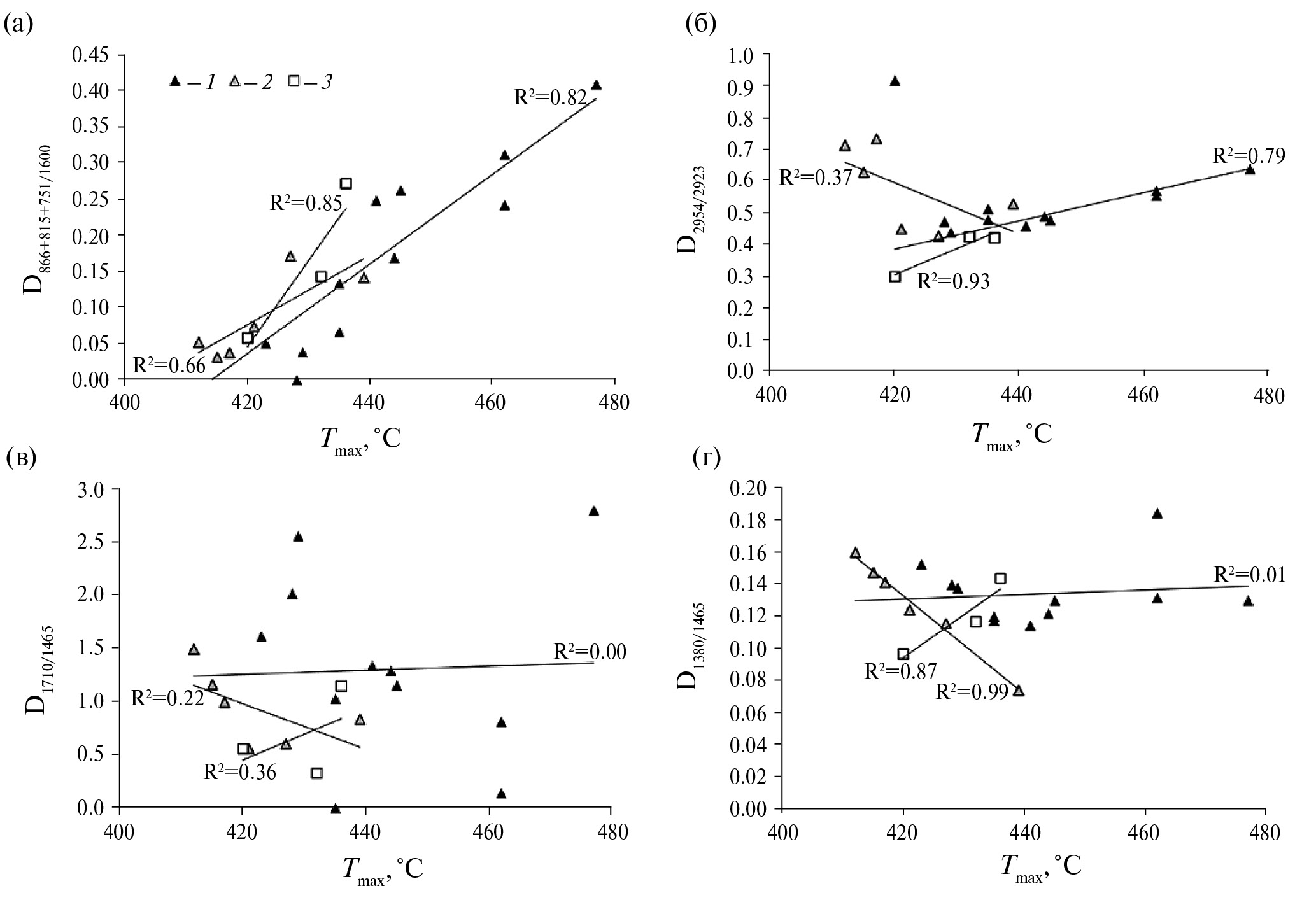

Рис. 2. Зависимость ИК-коэффициентов от параметра Tmax для образцов: 1 – катагенетически преобразованных в естественных условиях; 2 – искусственно термически преобразованных из разреза Чуть-устье; 3 – искусственно термически преобразованных из разреза по р. Шарью.



Анализ CP-MAS ¹³C ЯМР-спектров. Принципиальным отличием ЯМР-спектров высокого разрешения, получаемых в растворах и в твердом веществе, является наличие широких сигналов в последнем случае, что маскирует влияние различия в химических сдвигах. Каждый ядерный спин испытывает интенсивные воздействия локальных магнитных полей от своих соседей вследствие диполь-дипольного взаимодействия. Более того, для ЯМР твердых веществ существенным фактором оказывается такое явление, как “анизотропия химического сдвига”, связанное с тем, что величина химического экранирования зависит от ориентации молекулы по отношению к приложенному магнитному полю (Фримэн, 2009). Использование и сочетание методик кросс-поляризации и вращения под «магическим» углом (Cross Polarisation and Magic Angle Spinning, CP/MAS) позволяет не только повысить чувствительность, но и усреднить диполь-дипольные взаимодействия и анизотропию химического сдвига, что существенно уменьшает ширину линий в спектрах твердых тел, обеспечивая достаточное разрешение линий в спектрах (Mao et al., 2001, 2010; Werne-Zwanziger, et al., 2005; Wei et al., 2005; Wilson et al., 1984). Кероген представляет собой сложный комплекс органических соединений с нерегулярным характером структуры (Behar, Vandenbroucke, 1987), поэтому любые спектры керогена отражают суперпозицию полос, характерных для отдельных фрагментов его структуры.

С целью получения однородных данных о спектральных характеристиках керогенов, отличающихся по уровню термической зрелости, нами был выбран набор сигналов, деконволюция по химическим сдвигам которых дает удовлетворительное приближение к исходному спектру в большинстве случаев. Деконволюция CP/MAS-спектра позволяет визуализировать сигналы, относящиеся к атомам углерода, связанным с конкретным химическим окружением (функциональные группы, углерод-углеродные связи в углеводородных радикалах, ароматических ядрах и т.д.). Часть величин химических сдвигов, полученных при деконволюции спектров, имеет вполне обоснованную привязку к реальным структурам в составе керогена, а часть является условной. Полученные спектры керогенов соответствуют многочисленным ¹³С ЯМР-спектрам керогена различных горючих ископаемых и в общей сложности представляют собой 2 характерных полосы, относящиеся к ароматическому и алифатическому углероду (Wei et al., 2005; Бушнев и др., 2010).

Алифатическая область спектра ¹³C ЯМР. С ростом термической зрелости керогена в области, отвечающей сигналам алифатического углерода, наблюдаются определенные изменения (рис. 3). Интенсивность всех сигналов, относящихся к области 10–50 м.д., с ростом величины T_max снижается. Наибольшие коэффициенты корреляции наблюдаются при этом для полос при 14, 30, 37, 40 и 49 м.д. (R² равны 0.74, 0.80, 0.78, 0.72, 0.45 соответственно). Наименее выраженные изменения интенсивности от величины T_max оказались характерны для полосы при 21 м.д. (R² равно 0.19).

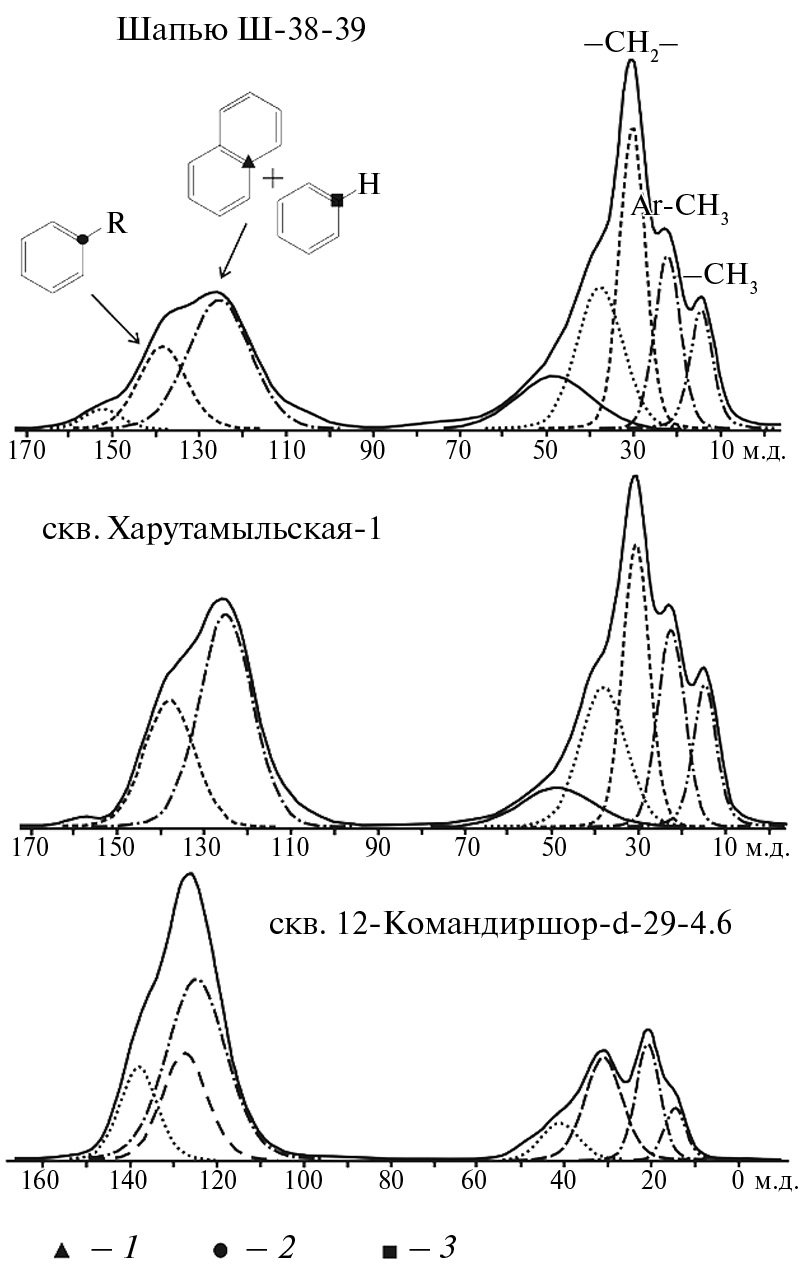

Рис. 3. 13С ЯМР-спектры керогена доманиковых отложений различных градаций катагенеза после деконволюции: 1 – межциклический углерод; 2 – замещенный углерод; 3 – протонированный углерод



Среди полос в алифатической области сравнительно легко идентифицируются сигналы при 14 м.д. – углерод в концевых метильных группах алкильных структур, 21 м.д. – углерод в метильных группах, связанных с ароматическими ядрами, метиленовые группы, связанные с метилом, 30 м.д. – углерод метиленовых звеньев н-алкильных цепей. Широкое плечо в области 35–55 м.д. не может быть однозначно разложено на полосы, а говоря в целом, укажем, что в этой области присутствуют сигналы преимущественно углерода алифатических циклов, в том числе и связанных с ароматическими структурами. Был предпринят ряд попыток отнесения сигналов в данной области. В частности, в работах Trewhella et al. (1986) эта часть спектра раскладывалась на сигналы, соответствующие углероду в метине (39 м.д.) и четвертичному углероду (40 м.д.), аналогичное разложение применялось далее в работах Mann et al. (1991) и Patience et al. (1992). Кроме того, сигнал при 37.9 м.д. относят также к резонансу метиленовых мостиков между ароматическими ядрами (Takeda, Asakawa, 1988). Wei et al. (2005) относят резонансы метиновых групп и четвертичного углерода к области 41.2 м.д. без их разделения.

Эксперименты по редактированию CP/MAS-спектров (типа дипольной дефазировки) показывают наличие четвертичных атомов углерода в ароматической области (алкилзамещенная ароматика), а в области 35–50 м.д. значительного сигнала не наблюдается (подспектр C_q+CH₃, рис. 4). При таких экспериментах в области алифатического углерода присутствуют сигналы метила и частично метилена, что обусловлено подвижностью данных функциональных групп (Mao et al., 2010). И, напротив, эксперименты с редактированием спектров при использовании очень короткого времени контакта (до 100 мкс), подчеркивающие резонанс =СН– и –СН₂– групп, показывают в области 30–60 м.д. сигнал, мало отличимый от CP/MAS-спектра (подспектр C_p, рис. 4). Таким образом, мы не считаем возможным оценивать вклад четвертичных атомов углерода в состав керогена на основании данных о резонансе в области 40 м.д. Далее, результаты редактирования спектров, осуществленных Mao et al. (2010), указывают на то, что метиновые группы керогена дают сигнал в области 50 м.д.

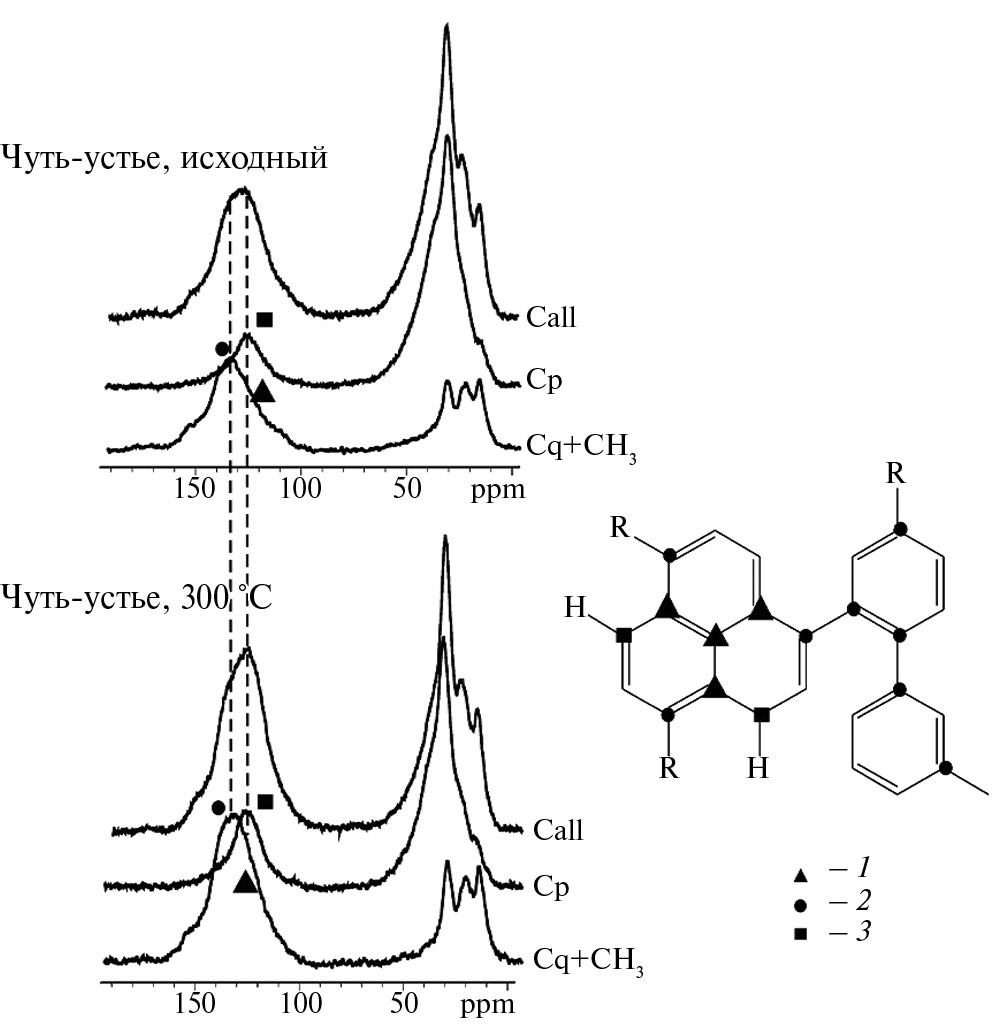

Рис. 4. Подспектры 13C ЯМР общего (Call), протонированного (Cp) и непротонированного (Cq+CH3) углерода (полученные после дипольной развязки). Усл. обознач.: 1, 2, 3 – см. рис. 3.



Возрастание градации катагенеза доманиковых отложений приводит к перераспределению интенсивности сигналов в ¹³С ЯМР-спектрах, относящихся к алифатическому углероду. Результаты ИК-спектроскопии позволяют констатировать некоторое снижение доли метиленовых групп по сравнению с метилом, что интерпретируется как признак изменения средней длины алифатической цепи (Lis et al., 2005). ЯМР-спектры в твердом теле позволяют уточнить специфику этих изменений, так как дают возможность раздельно оценить содержание метильных групп, связанных с алифатическими цепями (14 м.д.) и с ароматическими ядрами (20 м.д.).

Из графиков, представленных на рис. 5а-в, следует, что отношение –СН₃(алиф)/–СН₂– не зависит от зрелости органического вещества при природном катагенезе. Для отношений – СН₃(аром)/–СН₂– и –СН₃(аром)/–СН₃(алиф) характерно нарастание с катагенезом, то есть изменение соотношения между содержанием в керогене метильных групп и алифатических цепей, наблюдавшееся в разных объектах, по данным, прежде всего, ИК-спектроскопии (Lis et al., 2005), должно объясняться не изменением длины алифатических цепочек, а преимущественным их элиминированием из керогена при остаточном накоплении метильных групп, связанных с ароматическими ядрами.

Принципиальная разница изменений в алифатической части структуры керогена при естественном и искусственном катагенезе заключается в поведении метильной группы, связанной с алифатическим фрагментом. Если при природном катагенезе отношение интенсивностей –СН₃(алиф)/–СН₂– сигналов, полученных по ¹³С ЯМР данным, не изменяется, то есть природный катагенез не ведет к изменению длины/разветвленности алифатических цепей, то в случае искусственного созревания органического вещества наблюдается нарастание показателя – СН₃(алиф)/–СН₂– с ростом температуры экспериментального моделирования преобразования ОВ (рис. 5а). Данный вывод хорошо согласуется с результатами, полученными в работе (Cao et al., 2013). Авторами были изучены изменения структуры угля вблизи двух магматических даек в Иллинойском бассейне. По мере удаления угля от интрузии в структуре скорость удаления СН₂ групп превышает скорость удаления метильных групп. Это может обозначать, что прогрев керогена при повышенных температурах приводит в том числе к деструкции самих алифатических цепей, следствием чего и является изменение отношения –СН₃(алиф)/–СН₂–.

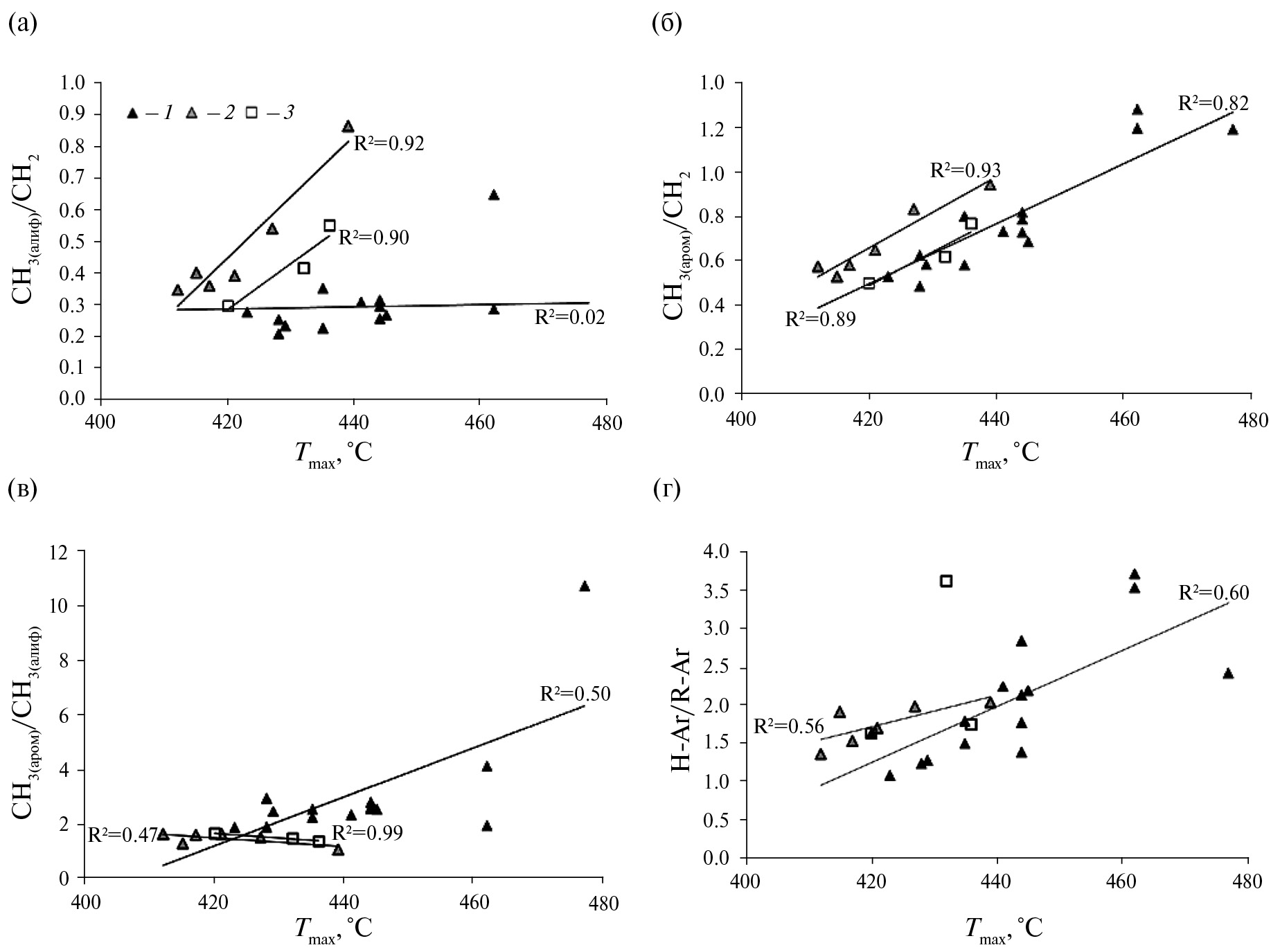

Рис. 5. Зависимости от величины Tmax отношений интенсивностей сигналов в 13С ЯМР-спектрах, характерных углероду в метильных и метиленовых группах (а−в). Зависимость отношения интенсивностей сигналов при 124 м.д. (H-Ar) и 137 м.д. (R-Ar) от величины Tmax (г). Усл. обознач.: 1, 2, 3 – см. рис. 2.



Ароматическая область спектра ¹³C ЯМР. Согласно данным Wei et al. (2005), основные сигналы, относящиеся к резонансу атомов углерода ароматических структур, – это полосы замещенного алифатическими цепями ароматического углерода (142.2 м.д.), межциклического углерода (129.6 м.д.), протонированного ароматического углерода (108.5 м.д.) и фенольного углерода (152.5 м.д.). В работе Lille et al. (2003) область 100–140 м.д. детально дифференцирована на сигналы: 108 м.д. – характерный для протонированного углерода в ароматическом кольце в ортоположении к О-связанному заместителю, 126 м.д. – характерный для протонированного ароматического углерода и 141 м.д. – для углерода в ароматическом кольце, связанного с алкильным заместителем.

Предыдущие исследования (Burdelnaya et al., 2014) свидетельствуют о возможности отнесения полосы при 124 м.д. к резонансу ароматических атомов углерода, связанных с водородом. Это подтверждается результатами редактирования спектра, направленным на выявление атомов углерода, жестко связанных с атомами водорода по дипольному каналу (время контакта до 100 мкс). Сигнал при 137 м.д., согласно результатам редактирования спектров (Burdelnaya et al., 2014), относится к четвертичным (непротонированным) атомам углерода (углероду в ароматическом кольце, замещенному алкильным радикалом). Сигнал при 124 м.д., рассматриваемый нами как суммарное содержание межциклического и протонированного углерода, показывает значимую положительную корреляцию с величиной Т_max (R² = 0.81 для серии природного катагенеза), а для сигнала при 137 м.д. коэффициент корреляции с этой величиной незначителен (R² = 0.11 для серии природного катагенеза). Другими словами, преобразование керогена в ходе катагенеза приводит к нарастанию содержания суммы межциклического и протонированного углерода при относительной стабильности концентрации замещенного ароматического углерода. Схема преобразования ароматической структуры керогена представлена на рис. 6.

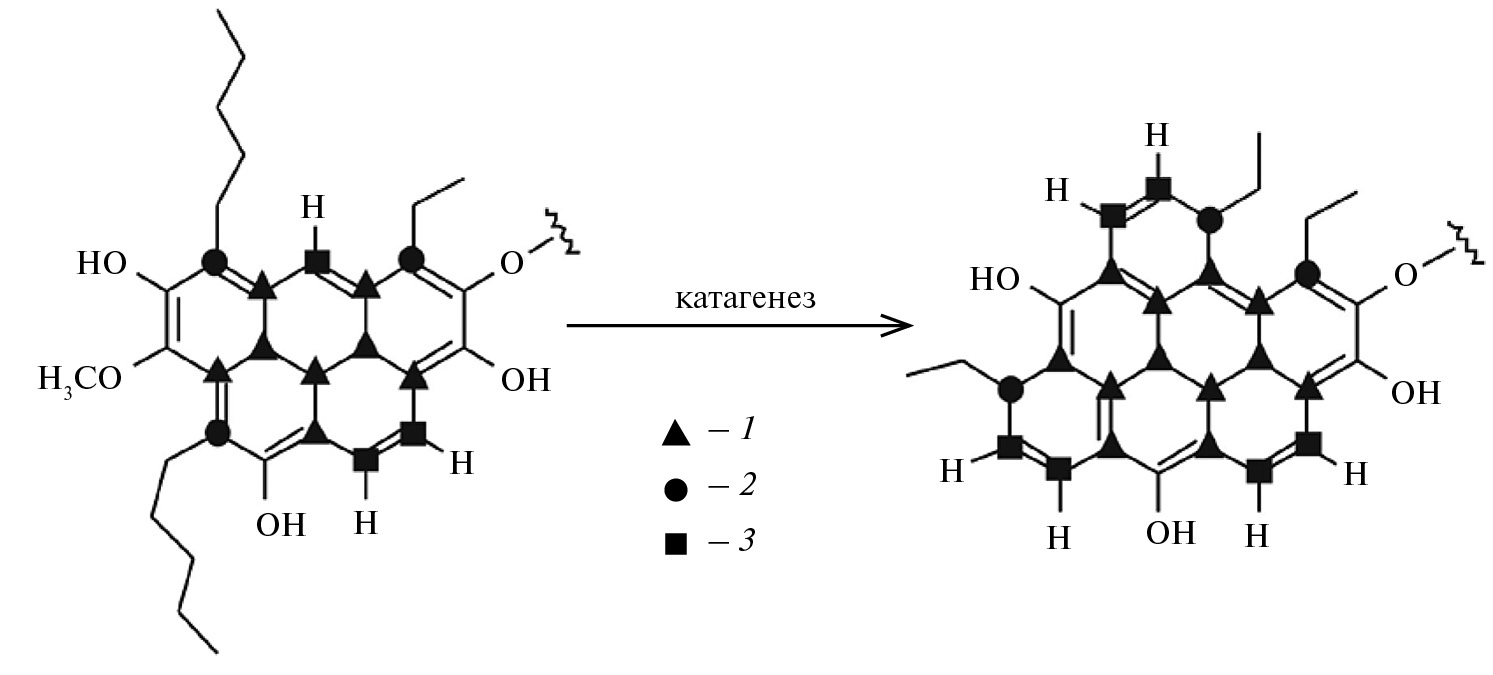

Рис. 6. Схема преобразования ароматической структуры керогена в процессе катагенеза. Усл. обознач.: 1, 2, 3 – см. рис. 3.



Отношение величины сигнала при 124 м.д. к сигналу при 137 м.д. также показывает хорошую корреляцию со зрелостью керогена (рис. 5г). Указанные тенденции с небольшими различиями верны и для естественного, и для искусственного созревания органического вещества. В случае прогрева в автоклаве фиксируется некоторое нарастание с катагенезом сигнала при 137 м.д., тенденции изменения величины сигнала при 124 м.д. для естественного катагенеза и искусственного созревания неотличимы.

Двумерные ¹³С ЯМР-спектры. Использование двумерной ¹Н–¹³С гетероядерной корреляции (HETCOR), основанной на регистрации парных дипольных взаимодействий между магнитными ядрами, в некоторой степени решает проблему с перекрыванием пиков (Mao et al., 2001). Поскольку дипольное взаимодействие в твердых телах передается через пространство, то возможна корреляция непротонированных углеродов с близлежащими (несвязанными) протонами, что дает дополнительную информацию пространственного расположения алкильных цепочек относительно ароматических ядер в структуре керогена (Mao et al., 2001).

Изменения в структуре ароматических групп керогена отражаются и на двумерных спектрах. Согласно данным (Бурдельная и др., 2015), на двумерных спектрах ¹³С ЯМР (HETCOR), полученных для керогена, преобразованного в естественных условиях и для прогретого в автоклаве в присутствии воды, с ростом температуры наблюдается смещение кросс-пика между протонами алифатических цепей (2–3 м.д. ¹H) и углеродом ароматических ядер (133–125 м.д. ¹³C) в более сильное поле по ¹³С (рис. 7). Химический сдвиг по углероду этого кросс-пика меняется от 133 м.д. в незрелых образцах до 125 м.д. в катагенетически преобразованных керогенах. Для керогена, выделенного из пород естественных разрезов (Шарью-38-39, Шарью-40-41) и скважин (Харутамылькская-1, Ижемская-1, Восточный Возей ВВ-250/5, Помолесь Шор ПШ-41/7), характерно более плавное смещение химического сдвига данного кросс-пика по сравнению со сдвигом, наблюдаемым в серии искусственно преобразованных керогенов.

Природа смещения кросс-пика между ароматическим углеродом и алифатическим водородом хорошо иллюстрируется на срезах спектров ¹Н–¹³С HETCOR на уровне максимума этого пика по ¹H. Изменения химического сдвига здесь связаны с перераспределением интенсивностей пиков, относящихся к замещенному алкильными цепями ароматическому углероду в сторону межциклического углерода (Mao et al., 2010). Важно указать, что скорость этого процесса, относительно изменений значения T_max, для естественного катагенеза и его автоклавного моделирования не эквивалентны (Бурдельная и др., 2015). Очевидно, что перестройка ароматической структуры керогена в условиях модельного эксперимента происходит быстрее по сравнению с природным катагенезом в шкале значений T_max по пиролизу Rock-Eval.

ЗАКЛЮЧЕНИЕ

Широкое использование метода искусственного повышения термической зрелости ископаемого органического вещества с целью моделирования природного катагенеза и процессов нефтегазообразования диктует необходимость анализа сопоставимости результатов лабораторного моделирования и природных процессов. В рамках настоящей работы нами выполнено сопоставление спектральных характеристик серии керогенов из отложений доманика, отличающихся по градации природного катагенеза, и двух серий керогена, полученных при лабораторном прогреве пород, содержащих незрелое органическое вещество.

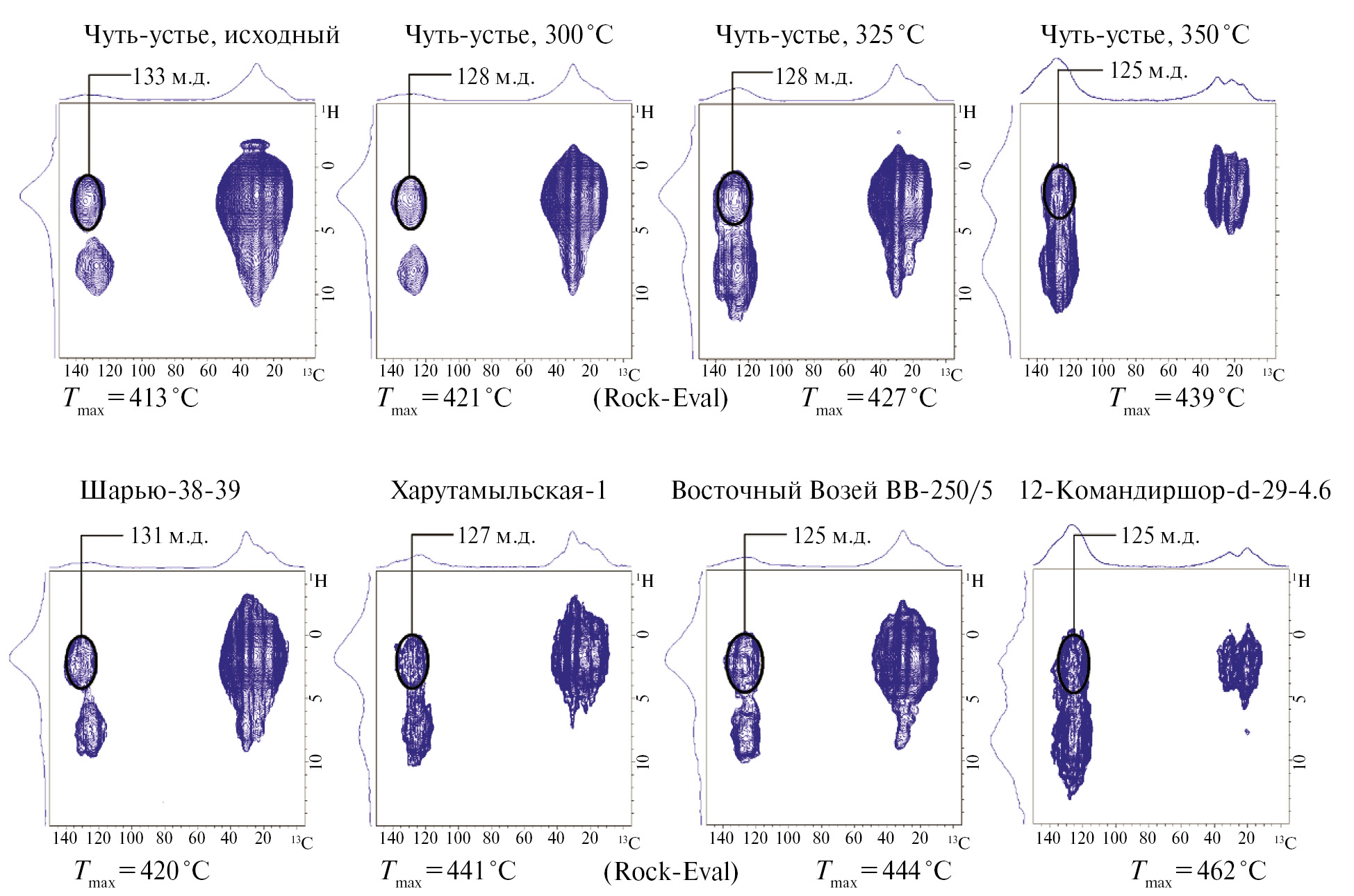

Рис. 7. 1Н – 13С (HETCOR) ЯМР-спектры при времени контакта 1 мс керогенов, выделенных из доманиковых пород: верхний – полученный после гидротермального воздействия на породу при разных температурах; нижний – преобразованный в природных условиях.



Для основной массы исследованных образцов природной серии керогенов наблюдается некоторое возрастание величины отношения оптических плотностей пика при 2954 см^–1 (–СH₃ as) к пику 2923 см^–1 (–CH₂– as), то есть укорочение средней длины алкильной цепи, определяющееся нарастанием содержания метильных групп по отношению к метиленовым звеньям. Метод ¹³С ЯМР позволил провести раздельную оценку содержания метильных групп, являющихся концевыми для н-алкилных цепей (14 м.д.) и связанных с ароматическими ядрами (21 м.д.). Анализ полученных данных показал, что природный катагенез практически не меняет среднюю длину н-алкильной цепи, но приводит к накоплению метильных групп, связанных с ароматическими ядрами. Данные по ИК-спектроскопии керогена, выделенного из пород, подвергшихся гидротермальному воздействию в автоклаве, противоречивы. Данные же спектроскопии ЯМР свидетельствуют о том, что при искусственном катагенезе, в отличие от природного, наблюдается укорочение н-алкильных цепей керогена, то есть происходит их разрыв. И результаты ИК-и результаты ЯМР-спектроскопии свидетельствуют об изменениях, происходящих в ароматической части структуры керогена. Отношение D_866+815+751/D₁₆₀₀ возрастает с увеличением величины Т_макс, что говорит о нарастании содержания в керогене протонированных атомов углерода. Об этом же свидетельствуют данные ¹³С ЯМР по увеличению интенсивности сигнала в области 125 м.д. по отношению к сигналу при 136 м.д. с ростом катагенеза органического вещества.
