Biomarker hydrocarbons in autochthonous and migrated bitumens in Precambrian of the Ust’-Mayskaya-366 well (Siberian platform)

Full Text

ВВЕДЕНИЕ

Решение задачи по прогнозу нефтегазоносности включает корреляцию нефтей в залежах и органического вещества (ОВ) потенциально нефтематеринских отложений. Для большей части месторождений нефтей докембрия и нижнего кембрия Сибирской платформы считаются нефтематеринскими рифейские углеродистые толщи ее обрамления (Конторович и др., 1999). Однако докембрийское ОВ Сибирской платформы и прилегающих территорий имеет слишком высокую термическую зрелость, поэтому его геохимические характеристики искажены и неприменимы для генетической и катагенетической диагностики и для корреляции с нефтями. В пределах Алдано-Майской впадины на юго-востоке Сибирской платформы докембрийские отложения содержат умеренно преобразованное ОВ, и согласно последним исследованиям на основании изучения геологического строения Алдано-Майской впадины с выделением нефтегазоносных комплексов, с использованием корреляции разрезов глубоких скважин, с учетом нафтидопроявлений перспективы нефтегазоносности Алдано-Майской впадины оцениваются высоко (Фомин и др., 2022). Геохимическое изучение ОВ докембрия Алдано-Майской впадины ранее проводилось многими учеными (Т. К. Баженова, М. В. Дахнова, Т. М. Парфенова, А. Ф. Сафронов, П. Н. Соболев, О. В. Шиганова, О. Н. Чалая, И. Н. Зуева и др.) с целью оценить перспективы нефтегазоносности региона и в частности докембрийских образований на основании характеристик нефтематеринского ОВ: концентраций С_орг и битумоидов, уровня катагенетической преобразованности ОВ, а также следов миграции, нафтидопроявлений. В качестве нефтематеринской рассматривалась в основном обогащенная ОВ малгинская свита, преобразованная в пределах мезокатагенеза. Были обнаружены многочисленные битумопроявления в обнажениях р. Мая. Тем не менее этот труднодоступный район остается слабо изученным методами органической геохимии. Пробуренная в последние годы параметрическая скважина Усть-Майская-366 позволила восполнить недостаток геохимической информации. В недавней работе (Соболев и др., 2017) изучены геолого-геохимические особенности разреза этой скважины, рассмотрены характеристики предположительно нефтематеринского ОВ нерюенской свиты и мигрировавших битумоидов залегающих выше кандыкской и сарданинской свит, в том числе распределение ациклических УВ-биомаркеров, однако в статью не вошли данные по циклическим УВ-биомаркерам и соединениям ароматической фракции, и настоящая работа дополняет эти исследования.

В качестве нефтематеринских в отложениях докембрия Алдано-Майской рассматриваются среднерифейские малгинская и мускельская свиты и верхнерифейская нерюенская свита, но малгинская обогащена ОВ только в южной части Алдано-Майской впадины, а мускельская – в северной (Соболев и др., 2017). Представленная работа охватывает изучение ОВ верхнерифейских майской (нерюенская и игниканской свиты) и уйской (кандыкская и усть-кирбинская свиты) серий, возраст 1100–850 млн лет и 850–650 млн лет соответственно, а также сарданинской свиты венда (юдомская серия, возраст 650–550 млн лет) (Решения…, 1983; Хоментовский, 2005) в разрезе скв. Усть-Майская-366. По составу углеводородов-биомаркеров определены генезис ОВ, особенности его накопления, диагенетическая и катагенетическая преобразованность, влияние миграционных эффектов на состав битумоидов докембрийских толщ района.

ОБЪЕКТ И МЕТОДЫ ИССЛЕДОВАНИЙ

Керн нерюенской, игниканской, кандыкской, усть-кирбинской и сарданинской свит скв. Усть-Майская-366, пробуренной в пределах Алдано-Майской впадины на юго-востоке Сибирской платформы, изучен в Лаборатории геохимии нефти и газа ИНГГ СО РАН. Нерюенская свита (мощность более 315 м), сложена в основном известняками; в нижней части, в интервале 3680–3691 м, судя по темной окраске, известняки обогащены битумом. В верхней части свита имеет горизонт обогащенных ОВ аргиллитов. Нерюенскую свиту перекрывает карбонатная игниканская свита мощностью 300 м, содержащая, судя по темной окраске, твердые битумы в стилолитовых швах в интервале 3208.7–3227.4 м. Выше лежит мощная (1100 м) терригенная кандыкская свита, в которой зафиксированы выпоты нефти в интервалах 3041.6–3052.2 м 3019.2–3026.1 м и 2717.3–2732.7 м. Кандыкскую свиту перекрывает терригенная усть-кирбинская (251 м), на которой несогласно лежат доломиты (участками перекристаллизованные) и мергели с тонкими прослоями аргиллитов вендской сарданинской свиты (289 м), содержащая макробитумы в трещинах и кавернах интервалов 1714–1720.2 м и 1657.9–1670.4 м. Геохимические исследования включали определения концентраций и пиролитических и изотопных характеристик органического углерода (С_орг), концентраций растворимых в хлороформе битумоидов (b_хл). Для более детального исследования миграционных эффектов (сравнение характеристик битумоида, содержащего автохтонный компонент, с мигрировавшим битумоидом) из недробленых пород извлекались битумоиды открытых пор и из предварительно раздробленных пород – битумоиды открытых и закрытых пор. В экстрактах проведен анализ группового состава битумоидов, а также состава углеводородов (УВ), в том числе методами газожидкостной хроматографии (ГЖХ) и хроматомасс-спектрометрии (ХМС). Все методики являются традиционными в Лаборатории геохимии нефти и газа ИНГГ СО РАН, их описание дано в работе (Борисова и др., 2019). Анализ ГЖХ метано-нафтеновых фракций проводился на газовом хроматографе “Маэстро” (Agilent Technologies 7820A GC System) с пламенно-ионизационным детектором, кварцевой капиллярной колонкой HP5 (неподвижная фаза – 5 % дифенил- + 95 % диметилсилоксан, толщина 0.25 мкм), в режиме линейного программирования температуры (от 40 до 290 °C, скорость нагрева 4 °C/мин), газ-носитель – гелий. В качестве растворителя использовался пентан. Ввод проб осуществлялся с помощью автоматического устройства в режиме split (1:4). Температура инжектора и детектора – 290 °C. Идентификацию индивидуальных соединений проводили по типовым ГЖХ-хроматограммам и индексам удерживания. Анализ ХМС метано-нафтеновых и нафтено-ароматических фракций осуществлялся на системе, включающей газовый хроматограф “Agilent 6890”, высокоэффективный масс-селективный детектор Agilent MSD5972A и компьютерную систему регистрации и обработки информации HPG 1034. Фракции растворяли в пентане. Ввод проб проводился с помощью автоматического устройства AS7673 в режиме split. Анализ проводился с использованием такой же как для ГЖХ капиллярной кварцевой колонки, газ-носитель – гелий. Температурная программа: начало – изотерма при 100 °C длительностью 4 мин с последующим нагревом до 290 °C со скоростью 4 °C/мин и выдержкой при этой температуре 30 мин. Идентификация анализируемых соединений осуществлялась по временам удерживания путем сравнения полученных масс-фрагментограмм с опубликованными (Peters et al., 2007), а также сопоставлением масс-спектров отдельных компонентов со спектрами из библиотеки Национального института стандартов и технологий (США) NISТ-05.

В настоящей работе изучены только мигрировавшие (аллохтонные, смешанные битумоиды и битумоиды открытых пор) в сравнении с автохтонным битумоидом нерюенской свиты, обогащенной ОВ и предположительно являющейся источником всех битумоидов.

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ И ОБСУЖДЕНИЕ

Изучена коллекция из 23 образцов рифея и венда скв. Усть-Майская-366. В разрезе по результатам предыдущих исследований (Соболев и др., 2017) выделяется только один прослой потенциально нефтематеринских отложений – в кровле нерюенской свиты (С_орг = 1.26 % на породу) (табл. 1). Органическое вещество этих аргиллитов имеет пограничное значение δ¹³С_орг между аквагенным и террагенным ОВ (Конторович и др., 1986 и др.) – возможно, высокие градации катагенеза привели к обогащению ОВ изотопом ¹³С (до δ¹³С = –28.2‰).

Таблица 1. Некоторые характеристики образцов скв. Усть-Майская-366, по которым проведен анализ УВ-биомаркеров

*Тип битумоида: АвтБ – автохтонный битумоид (битумоидный коэффициент β < 5 %), СмБ – смешанный битумоид (5 < β< 10 %), АллБ – аллохтонный битумоид (β > 10 %), БОП – битумоид открытых пор, извлеченный из недробленых образцов.

На рис. 1 образцы нерюенской свиты (к которым добавлены данные пиролиза по непроэкстрагированным образцам – они не пронумерованы) лежат в области керогена типа II, а 3 образца в области керогена типа III – последнее, как и повышение δ¹³С_орг, объясняется высокой термической преобразованностью.

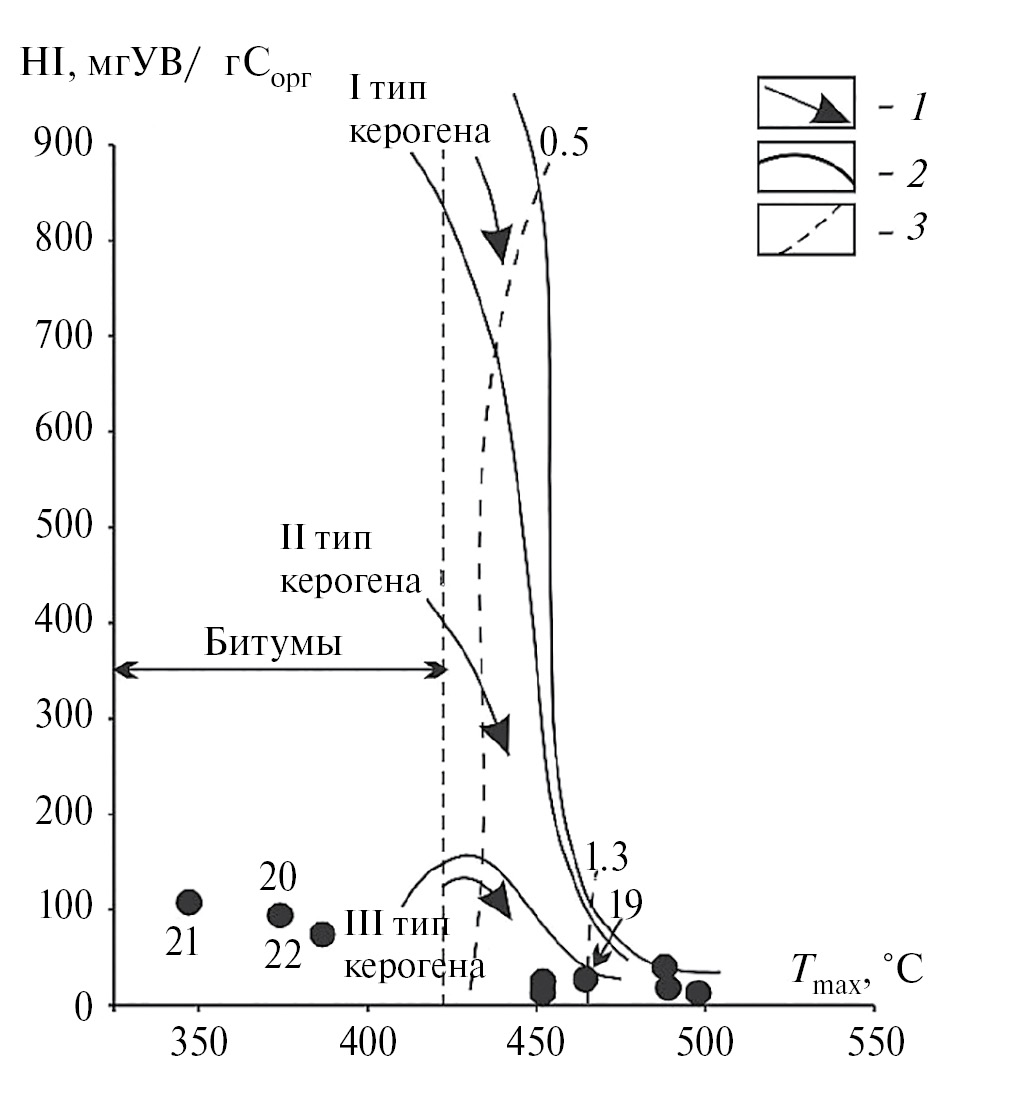

Рис. 1. Пиролитические характеристики органического вещества нерюенской свиты скв. Усть-Майская-366: 1 – направленность изменений величин HI и T_max в катагенезе, 2 – линии, ограничивающие максимальные значения водородного индекса для трех типов органического вещества (I – аквагенного озерного, II – аквагенного морского, III – террагенного), 3 – изолинии R^o_vt, ограничивающие главную зону нефтеобразования; цифры курсивом соответствуют номерам образцов в табл. 1.

Ранее на основании данных пиролиза и по составу пластовых газов было сделано заключение о катагенезе на уровне главной зоны нефтеобразования и более жестких преобразованиях (Соболев и др., 2017). На рис. 1 добавленные данные пиролиза по непроэкстрагированным образцам нерюенской свиты лежат в области мезо- и апокатагенеза, причем 3 наиболее преобразованных образца (T_max – 488–498 °C) имеют низкое содержание С_орг (0.05–0.23 %). Судя по данным пиролиза обогащенных С_орг (1.16–1.36 %, в среднем 1.26 %) образцов (T_max – 452–465 °C), нефтематеринское ОВ рифея в целом преобразовано в пределах МК₂-МК₃¹. Три образца находятся в области битумов (присутствие твердых битумов может снизить T_max).

Автохтонный битумоид (АвтБ, битумоидный коэффициент β = 0.5 %) из аргиллитов нерюенской свиты (№ 19 в табл. 1, 2) является аквагенным (максимум в н-алканах на С₁₈, близкие концентрации стеранов С₂₇ и С₂₉, трициклановый индекс I_TC = 2C_19-20/C_23-26 = 0.8), докембрийским (содержит 9.4 % 12- и 13-монометилалканов). Материнское ОВ накапливалось в бассейне с глинистым осадком (в стеранах βα/(αα + ββ) = 0.5, Ts/Tm = 1.0), пережило диагенез в восстановительных обстановках без избытка H₂S (в гомогопанах C₃₅/C₃₄ = 0.4), преобразовано в пределах МК₂-МК₃¹, снижение стеранового коэффициента зрелости К2 = ββ(20S + 20R)/αα20R (Петров, 1994) в стеранах С₂₉ (до 2.6), возможно, связано его с инверсией при высоком катагенезе (Brocks et al., 2003 и др.).

Смешанный битумоид (СмБ, β = 5.4 %) усть-кирбинской свиты № 7 и два битумоида открытых пор (БОП) №№ 1, 2 содержат мало УВ (15.4, 23.8 и 23.3 % соответственно), на уровне автохтонных, но при этом не содержат асфальтенов (табл. 1). Возможно, №№ 1, 2 содержат паравтохтонные битумоиды, пережившие сложные миграционные эффекты.

В АвтБ нерюенской свиты № 19 и в СмБ усть-кирбинской свиты № 7 присутствуют в небольших количествах четные гомологи ряда соединений, ранее идентифицированных как 2-,7-диметилалканы в вендских аргиллитах Присаянья, в ОВ кумахинской и нельканской свит Алдано-Майской впадины (Каширцев и др., 2009, 2017; Парфенова, Суслова, 2019), найденных в малгинской, мильконской и кандыкской свитах и не обнаруженных в ципандинской и игниканской свитах из обнажений р. Мая (Тимошина, Болдушевская, 2020). В дальнейшем при изучении нескольких гомологических рядов диметилалканов все гомологи этого ряда были переопределены как 3-,7-диметилалканы (Каширцев и др., 2021). В настоящей работе они отнесены к 3-,7-диметилалканам (рис. 2, табл. 2). Эти соединения отмечаются также в следовых количествах в нерюенском СмБ № 22 и игниканском СмБ № 18, кандыкском аллохтонном битумоиде (АллБ) № 14 и в БОП сарданинской свиты №№ 1, 2. Вероятно, эти соединения теряются в процессе миграции.

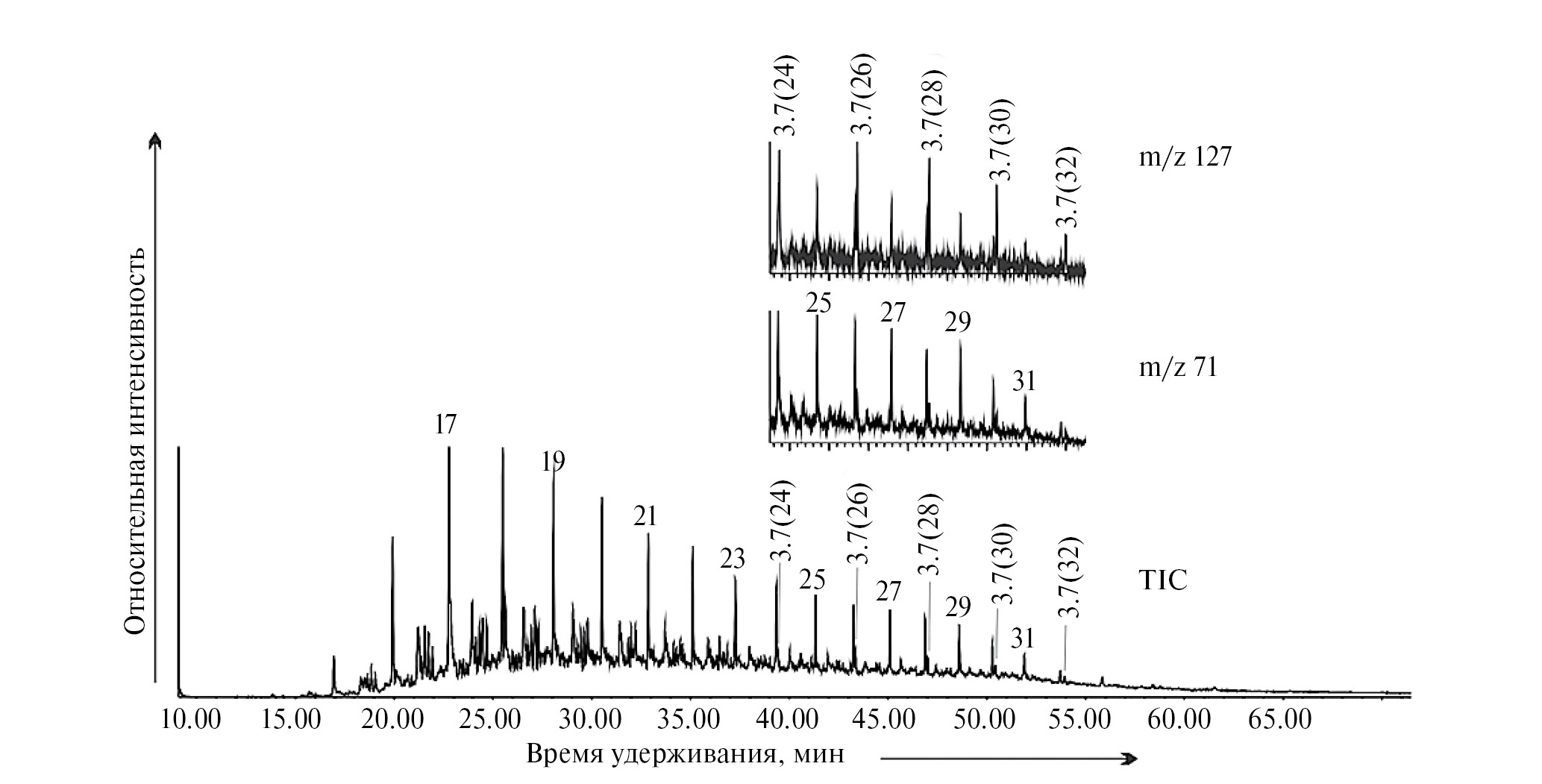

Рис. 2. Хроматограмма по общему ионному току (TIC) и масс-фрагментограммы терпанов по m/z 71 и m/z 127 в автохтонном битумоиде образца № 19 нерюенской свиты (17–31 – пики н-алканов, Pr и Ph – пристан и фитан, 3.7(24)–3.7(32) – пики 3-,7-диметилалканов).

Таблица 2. Характеристики насыщенных УВ-биомаркеров в битумоидах докембрия скв. Усть-Майская-366

Примечания. CPI = [nC₂₃ + 2(nC₂₅ + nC₂₇ + nC₂₉ + nC₃₁) + nC₃₃]/2/(nC₂₄ + nC₂₆ + nC₂₈ + nC₃₀ + nC₃₂); ΣnC_i/ΣizoC_i – отношение суммы всех нормальных алканов к сумме всех изоалканов; К2 = ββ(20S + 20R)/αα20R в стеранах С_29; I_TC = 2C_19–20/ C_23–26 в трицикланах.

Мигрировавшие битумоиды имеют широкий и пестрый разброс параметров УВ-биомаркеров (табл. 2).

Свойственные аквагенному ОВ низкомолекулярные максимумы в н-алканах (Тиссо, Вельте, 1981) сохраняются на С_17–19 в 12 битумоидах: в игниканских №№ 17, 18, кандыкских №№ 10–16, сарданинском № 5, нерюенских №№ 21, 22; в остальных 10 пробах сдвинуты на С_21–24: в БОП нерюенском № 23, кандыкских №№ 8, 9 и сарданинских №№ 1–4, 6, в нерюенском АллБ № 20 и усть-кирбинском СмБ № 7. Максимумы в ациклических изопреноидах сдвинуты на С_23–25 в БОП – сарданинском № 1, кандыкском № 8, нерюенском № 23, а также в нерюенском АллБ № 20. В 4 кандыкских битумоидах – БОП № 11 и АллБ №№ 10, 13, 14 зафиксирован необычный максимум в ациклических изопреноидах на С₁₈, все эти образцы имеют максимум в н-алканах на С₁₇ (табл. 2). Отношение Pr/Ph наиболее высокое в нерюенском АвтБ № 19 (1.4), вероятно, повышено из-за высокой термической преобразованности. В 18 битумоидах преобладает фитан, что характерно для аквагенного ОВ невысоких градаций катагенеза (Тиссо, Вельте, 1981 и др.), а в кандыкских №№ 13–15 и игниканском СмБ № 18 Pr≈Ph. Отношение nC₂₇/nC₁₇ > 1, свойственное террагенному и/или биодеградированному ОВ (Тиссо, Вельте, 1981 и др.) отмечается в БОП: в самых верхних по разрезу битумоидах – во всех сарданинских №№ 1–6, 2 верхних кандыкских №№ 8, 9, и самом нижнем нерюенском № 23, а также в усть-кирбинском СмБ № 7.

Во всех изученных битумоидах зафиксированы свойственные докембрийскому ОВ (Петров, 1984 и др.) 12- и 13-монометилалканы в разных концентрациях: на уровне автохтонного – в 4 кандыкских №№ 8–10, 12, в повышенных (10–14 %) – в усть-кирбинском СмБ № 7 и 4 нижних кандыкских №№ 13–16, наиболее низкие (4.1–4.6 %) отмечаются в нескольких БОП – нерюенском № 23 и сарданинских №№ 2, 4, 6. В целом более высокие концентрации 12-, 13-монометилалканов тяготеют к усть-кирбинской, кандыкской свитам и автохтонному нерюенскому битумоиду, пониженные – к сарданинской, игниканской свитам и аллохтонным битумоидам нерюенской свиты. Возможно, они зависят (накапливаются/рассеиваются) от миграции.

В ряду стеранов в мигрировавших битумоидах по сравнению с автохтонным повышена доля С₂₉ – до С₂₉/С₂₇ > 2 в сарданинской свите (табл. 2). Концентрации этилхолестанов нарастают от нерюенского АвтБ № 19 к сарданинским БОП №№ 1–6 (рис. 3). Возможно, рифейские и вендские битумоиды принадлежат к разным обстановкам накопления ОВ – в работе (Соболев и др., 2017) было высказано предположение о возможности различных источников нафтидов рифея и венда. Концентрации диастеранов в основном высокие и соответствуют глинистым осадкам в бассейне накопления ОВ (Петров, 1994), причем в сарданинских битумоидах №№ 3–5 βα/(αα + ββ) повышено даже до >1, и в сарданинской же свите наблюдается снижение βα/(αα + ββ) в 2 верхних БОП №№ 1, 2 из светлых известняков до свойственного карбонатным осадкам 0.1 (Петров, 1994) – вероятно, они паравтохтонные. Коэффициент зрелости К2 = ββ(20S + 20R)/αα20R (Петров, 1994) в стеранах C₂₉ в основном соответствует зрелому ОВ (2.6–5.0), в кандыкском № 9 и сарданинском № 4 БОП повышен до >6, а в 2 верхних сарданинских БОП №№ 1, 2 понижен до <2, вероятно, последние паравтохтонные слабозрелые.

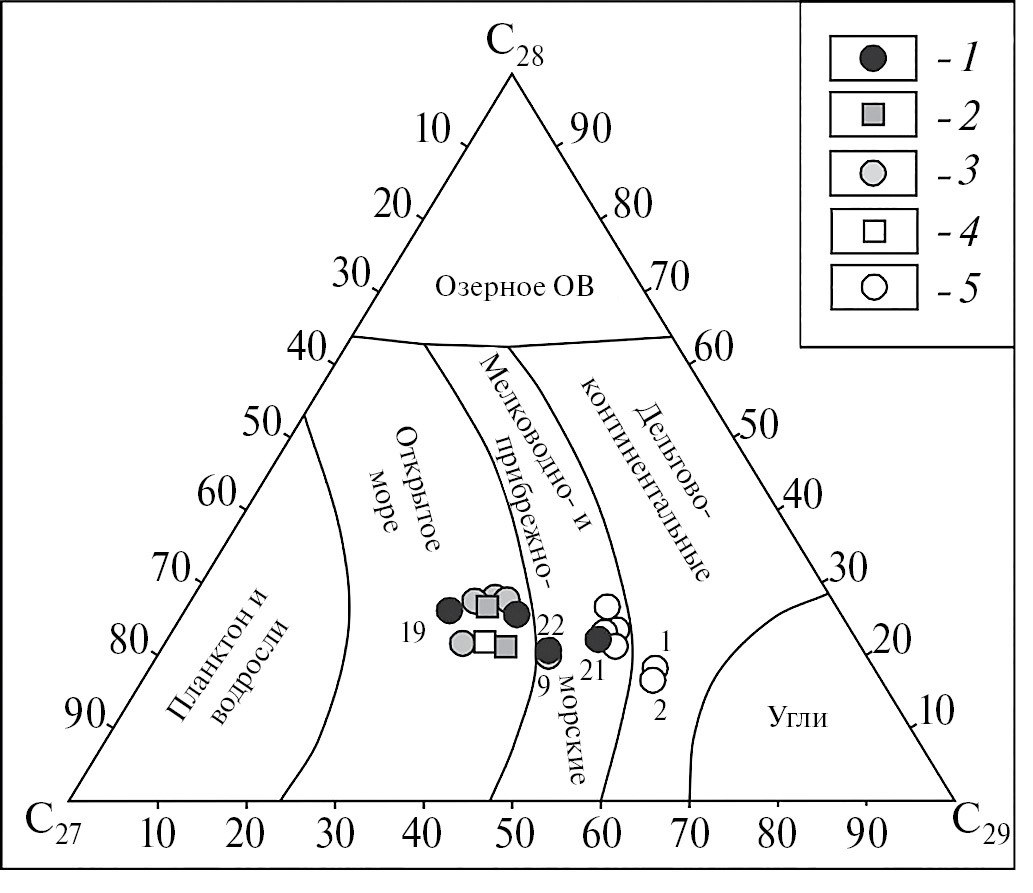

Рис. 3. Тригонограмма стеранов (обстановки показаны согласно (Huang, Meinschein, 1979; Fang et al., 2019)) в битумоидах докембрия скв. Усть-Майская-366 (1 – нерюенская свита, 2 – игниканская свита, 3 – кандыкская свита, 4 – усть-кирбинская свита, 5 – сарданинская свита) номера образцов курсивом соответствуют таблицам.

Гопаны С_27–35 слегка доминируют над трицикланами С_19–31 (табл. 2) в нерюенском АвтБ № 19 еще в 6 битумоидах – в нерюенском СмБ № 22 и усть-кирбинском СмБ № 7, в 2 кандыкских АллБ №№ 13, 14 и 2 сарданинских БОП №№ 3, 5, а в нескольких образцах гопаны превышают трицикланы в 2–4 раза – это нерюенские АллБ №№ 20, 21, игниканский БОП № 17 и кандыкский БОП № 15. Высокие концентрации гопанов по сравнению с трицикланами могут являться результатом контаминации более молодыми террагенными битумоидами или/и низкого катагенеза, но также могут быть следствием миграционных процессов в слабопроницаемой среде (Конторович, Тимошина, 2009), т. к. молекулы трицикланов более миграционноспособны: тогда в этих битумоидах преобладают процессы рассеивания, поскольку высокие концентрации гопанов нельзя объяснить низким катагенезом (по крайней мере для рифея). Однако, высокие концентрации гопанов были ранее отмечены в большинстве образцов из обнажений р. Мая, в том числе в большинстве автохтонных битумоидов, и, возможно, это указывает на преимущественно бактериальное материнское ОВ (Тимошина, Болдушевская, 2020). В 2 верхних сарданинских битумоидах №№ 1, 2 гопанов больше, чем трицикланов в 6 раз – вероятно, здесь это признак низкой зрелости, а также процессов рассеивания подвижных компонентов (Соболев и др., 2017). Трицикланы преобладают над гопанами в 5 битумоидах – игниканском СмБ № 18 и в БОП: сарданинских №№ 4, 6 и кандыкских №№ 8, 9, причем в двух последних преобладание резкое (гопаны/трицикланы <0.2) – вероятно, отношение отражает морской генезис и высокую зрелость, в 2 верхних кандыкских усиленное миграционным накоплением подвижных молекул. В гопанах максимум приходится на С₃₀ во всех битумоидах, кроме 3 кандыкских битумоидов №№ 13–15 (максимум на С₂₉), в них же наблюдаются наиболее низкомолекулярные максимумы в ациклических УВ – возможно, причины смещения максимума миграционные и катагенетические. В этих же 3 битумоидах отмечены наиболее высокие концентрации 12-,13-монометилалканов – вероятно, эти соединения могут накапливаться в процессе миграции. Отношение Ts/Tm изменяется широко (0.3–22.9), и наиболее высокие значения (8.4 и 22.9) отмечены в кандыкских БОП №№ 8, 9 и, вероятно, обязаны катагенезу и миграционному накоплению более подвижных соединений. Ранее высокие Ts/Tm (4.2–21.7) отмечались в аллохтонных битумоидах из карбонатов мильконской, игниканской и кандыкской свит в обнажениях р. Мая (Тимошина, Болдушевская, 2020). Тем не менее, возможно, обогащенность Ts указывает на примесь из специфического кандыкского источника. Наиболее низкие Ts/Tm (0.3 и 0.4) зафиксированы в верхних сарданинских №№ 1, 2 и могут быть связаны с низкой катагенетической преобразованностью и рассеиванием подвижных молекул (Соболев и др., 2017). Максимум в трицикланах С_19–31 приходится в основном на С₂₃, как и в нерюенском АвтБ № 19. Смещение максимума в трицикланах на С₂₁ в 3 сарданинских БОП №№ 3, 5, 6 и нерюенском СмБ № 22 и на С₂₉ в игниканском СмБ № 18, имеет, вероятно, миграционную причину. Трициклановый индекс I_TC повышен только в 3 из этих битумоидов (табл. 2).

На масс-фрагментограммах терпанов в нескольких битумоидах (№№ 1, 5, 19) пик 14, возможно, является гомогопеном (рис. 4).

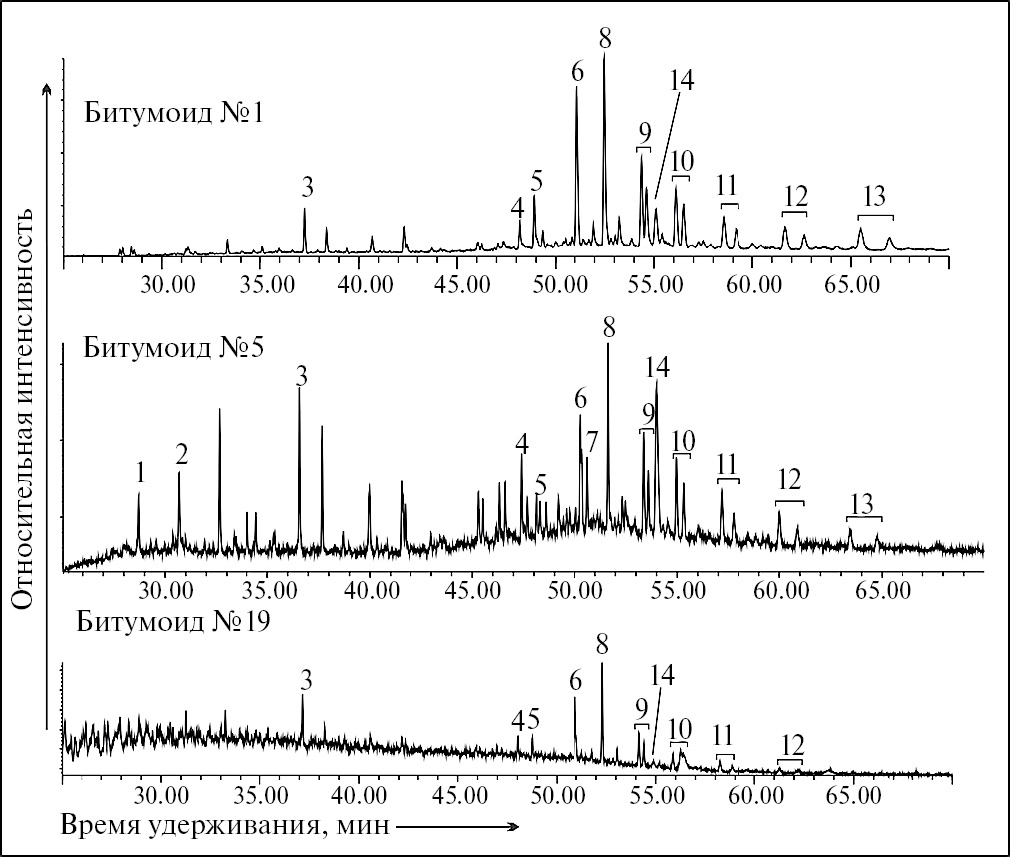

Рис. 4. Масс-фрагментограмма терпанов по m/z 191 в нерюенском автохтонном битумоиде (№ 19) и сарданинских битумоидах открытых пор (№№ 1, 5): 1, 2, 3 – трицикланы C₁₉, C₂₀, C₂₃, 4 и 5 – триснорнеогопан (Ts) и трисноргопан (Tm) С₂₇, 6 – адиантан С₂₉, 7–17α-диагопан, 8 – гопан С₃₀, 9, 10, 11, 12, 13 – пары гомогопанов С₃₁, С₃₂, С₃₃, С₃₄, С₃₅, 14 – гомогопен (?).

Ранее этот пик был обнаружен в аллохтонных битумоидах из известняков игниканской и кандыкской сопровождался повышением также содержания 17β,21α-норморетана С₂₉ (Тимошина, Болдушевская, 2020). Наличие гомогопена при высоких концентрациях моретанов и низких содержаниях 17α,21β-гопанов могут быть признаком контаминации этих битумоидов более молодыми слабозрелыми УВ (Peters et al., 2007). В изученных образцах наблюдаются высокие пики гомогопена в сарданинских битумоидах №№ 3–6, заметные пики в №№ 1, 2, в остальных либо отсутствуют, либо в следовых количествах, как у нерюенского № 19. Однако в образцах настоящей работы, в том числе и в сарданинских, нет высоких концентраций моретанов и низких содержаний 17α,21β-гопанов (рис. 4). В публикациях отмечалась особенность сарданинских руд – наличие непредельных УВ (Галямов и др., 2020 и др.). В битумоидах №№ 3–6 отмечаются довольно высокие пики 17α-диагопана С₃₀ (рис. 4), который является результатом бактериального вклада в глинистые осадки, откладывавшиеся в окислительных или субокислительных обстановках (Peters et al., 2007), а также может накапливаться при катагенезе, поскольку перегруппированные УВ из серии 17α-диагопанов термодинамически более стабильны, чем соответствующие УВ из серии 17α-гопанов (Ким, Родченко, 2016). Следовательно, не исключена связь накопления 17α-диагопана С₃₀ благодаря влиянию гидротермальных металлоносных растворов месторождения Сардана.

Высокие содержания (78–95 %) фенантренов (Ф) и соответственно низкие (2–3 %, иногда 3–8 %) моно- и триароматических стероидов (МАС и ТАС) характерны для террагенного ОВ (Конторович и др., 2004), и такое распределение отмечается в большинстве изученных битумоидов коллекции (все образцы игниканской и кандыкской свит и 4 образца нерюенской свиты из 5) (табл. 3), причем концентрации МАС и ТАС в этих битумоидах в основном даже ниже 2 %, а в 5 битумоидах МАС не обнаружены.

Таблица 3. Характеристики ароматических и серосодержащих соединений в битумоидах докембрия скв. Усть-Майская-366

Примечания. Ф – фенантрены, ДБТ – дибензотиофены, МАС и ТАС – моно- и триароматические стероиды, ДБТИ = 2 + 3MDBT/DBT – отношение 2- и 3-метилдибензотиофенов к дибензотиофену, ФИ = 2MP/P – отношение 2-метилфенантрена к фенантрену, TAСИ = (TASC20 + TASC21)/ТАС – отношение суммы низкомолекулярных триароматических стероидов в сумме всех триароматических стероидов, MDR = 4MDBT/1MDBT – отношение 4-метилдибензотиофена к 1-метилдибензотиофену, MPI-1 = 1.5(2MP + 3MP)/(P + 1MP + 9MP) – отношение полуторной суммы 2- и 3-метилфенантренов к сумме фенантрена и 1- и 9-метилфенантренов.

Поскольку террагенного ОВ в докембрии еще не существовало, причиной высоких содержаний фенантренов может быть перераспределение за счет высокой термической преобразованности, в процессе которой фенантрены накапливаются (Конторович и др., 2004), а содержания ароматических стероидов, соответственно, относительно снижается, или, возможно привнос более молодых террагенных примесей. Характерные для аквагенного ОВ концентрации фенантренов (38–63 %) (Конторович и др., 2004) и соответственно высокие ТАС и МАС имеют только БОП № 23 нерюенской и №№ 4 и 5 сарданинской свиты. Отмечаются также битумоиды со слишком низкими концентрациями фенантренов (4.3–29.0 %) и с высокими и очень высокими концентрациями МАС (до 25.9 %) и ТАС (до 89.8 %) в 3 БОП сарданинской свиты (№№ 1–3) и в СмБ усть-кирбинской свиты (№ 7) (табл. 3). Возможно, причиной являются процессы рассеивания более подвижных компонентов. Миграционные эффекты могут быть причиной появления промежуточного между террагенным и аквагенным распределения в БОП № 6.

Отношение ТАС/МАС (табл. 3) только в 2 образцах соответствует аквагенному ОВ – 2–5 (Конторович и др., 2004), в 12 образцах низкое и соответствует террагенному ОВ (битумоиды нерюенской, игниканской, большинство кандыкских и 1 усть-кирбинский), в 4 битумоидах сарданинской свиты ТАС/МАС очень высокое (>5, до 17.5). Причиной низких значений ТАС/МАС может быть высокий катагенез и миграционные эффекты, причем миграция может быть причиной отклонений в обе стороны. Согласно отношению ТАСИ = (TASC₂₀ + TASC₂₁)/ТАС (табл. 3) большинство битумоидов (14) преобразовано в пределах градаций МК₁²-МК₂ (TACИ от 0.1 до 0.6), остальные 9 – в пределах МК₂-МК₃² (Peters, Moldowan, 1993).

В случае избытка сероводорода в придонных водах происходит бактериальное внедрение серы в органическое вещество в диагенезе, вследствие чего образуются высокие концентрации дибензотиофенов (Конторович и др., 2004, 2005). Концентрации ДБТ в битумоидах докембрия скв. Усть-Майская-366 (включая нерюенский АвтБ) в основном соответствуют ОВ, пережившему диагенез в морском осадке без сероводородного заражения (табл. 3). Содержания ДБТ повышены (>9 %) в 6 битумоидах с 4 уровней разреза – 3685.23 м (БОП нерюенской свиты), 3214.3–3215.18 м (битумоиды игниканской свиты), 1988.10 м (битумоид усть-кирбинской свиты), 1664.76–1717.63 (битумоиды сарданинской свиты), возможно, время от времени сероводородное заражение возникало. Во всех битумоидах отмечаются высокие концентрации 4MDBT или DBT в дибензотиофенах, что указывает на терригенные нефтематеринские породы (Бушнев, 1999). Отношение ДБТИ = 2 + 3MDBT/DBT в битумоидах коллекции в основном слишком высокое (>1.0, до 6.3), при этом во всех битумоидах нерюенской свиты и в битумоиде усть-кирбинской свиты ДБТИ < 1.0. Возможно, повышение ДБТИ связано с миграцией. Значения отношения гомологов метилдибензотиофенов MDR = 4MDBT/1MDBT в изученной коллекции >1 (табл. 3), что указывает на высокий уровень термического преобразования ОВ и/или привнос террагенных (из более молодых пород) примесей (Sсhou, Myhr, 1988). Согласно MDR (Radke et al., 1991; Чахмахчев и др., 1995 и др.) 10 битумоидов (5 из сарданинской, 1 из усть-кирбинской, 3 из кандыкской и 1 битумоид из нерюенской свиты) претерпели катагенез в пределах МК₁¹-МК₂ (MDR – 1.3–6.9), 4 битумоида (2 из нерюенской и 2 из кандыкской свиты) соответствуют МК₂-МК₃¹ (MDR – 7.7–9.5), 9 битумоидов (2 из нерюенской, 2 из игниканской, 4 из кандыкской и 1 из сарданинской свиты) соответствуют зоне образования конденсата и жирного газа (Виноградова и др., 2001) МК₃¹- МК₃² (MDR – 10.1–24.1) (табл. 3).

Ряд биомаркерных параметров обнаруживает связь с битумоидным коэффициентом β (рис. 5): обратно пропорциональные для nC₂₇/nC₁₇, ΣnC_i/ΣizoC_i, C₂₉/C₂₇ в стеранах, C₃₅/C₃₄ в гомогопанах, гопаны С_27–35/ трицикланы С_19–31 (два тренда – для аллохтонных и для остальных), ТАС/МАС, прямо пропорциональные для Pr/Ph, концентраций фенантренов, отношений Ф/ДБТ, ДБТИ, ТАСИ, ФИ. Почти везде нерюенский АвтБ № 19 и часто игниканский СмБ № 18 и усть-кирбинский СмБ № 7 битумоиды лежат вне тренда. Возможно, игниканский № 18 является паравтохтонным – тогда закономерности можно отнести преимущественно к вторичной миграции. Вероятно, пристан мигрирует лучше, чем фитан, nC₁₇ – лучше, чем nC₂₇, изоалканы – лучше, чем n-алканы, C₂₇ в стеранах – лучше, чем C₂₉, C₃₄ в гомогопанах – лучше, чем C₃₅, трицикланы – лучше, чем гопаны, фенантрены – лучше, чем дибензотиофены, 2 + 3-метилдибензотиофены – лучше, чем дибензотиофен, низкомолекулярные триароматические стероиды – лучше, чем высокомолекулярные, моноароматические стероиды – лучше, чем триароматические. Однако образцов аллохтонных и смешанных битумоидов мало, и эти предположения следует проверить на более обширном материале.

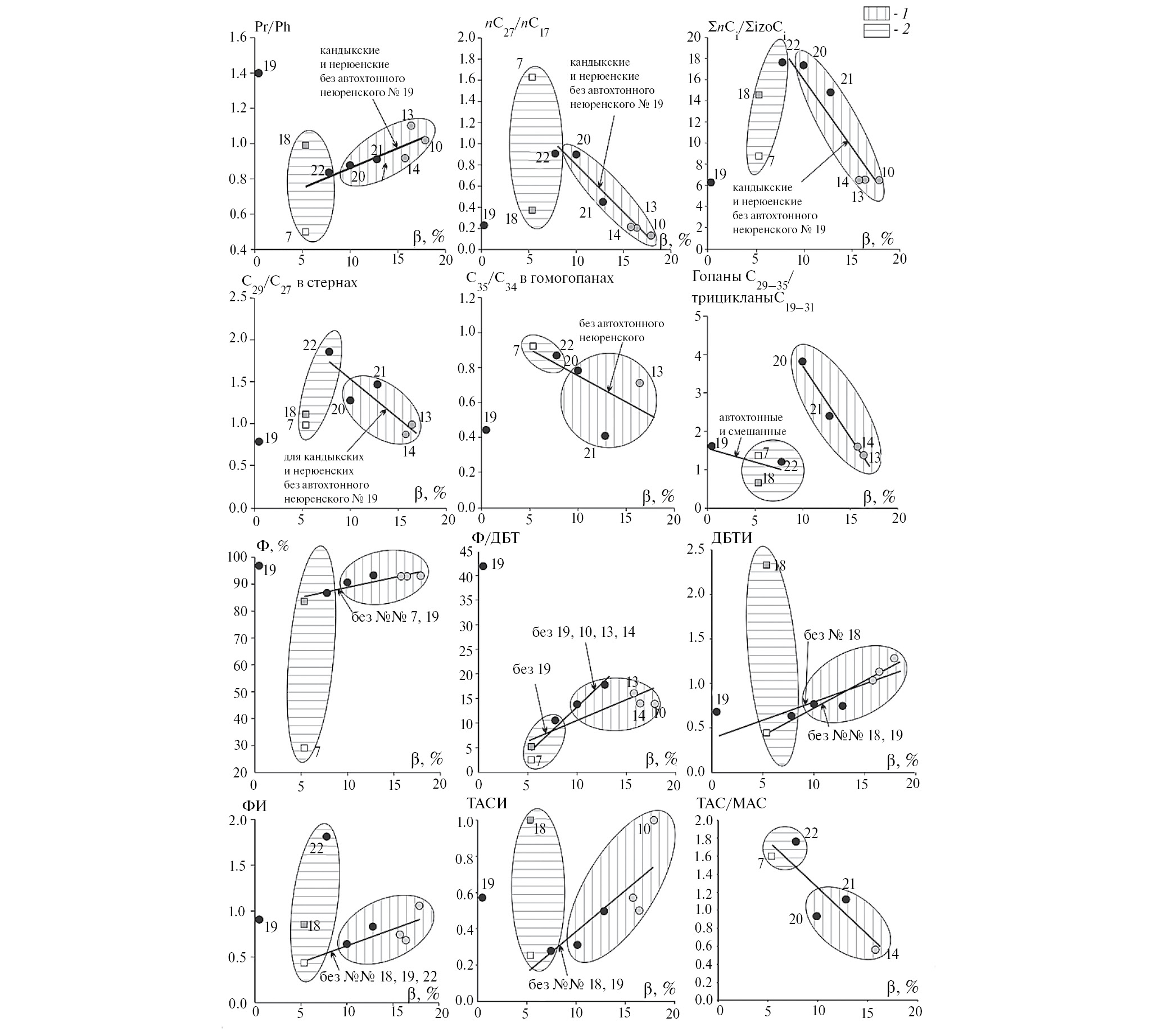

Рис. 5. Зависимость характеристик УВ-биомаркеров (параметры расшифрованы в табл. 2 и 3) от битумоидного коэффициента β в аллохтонных (1) и смешанных (2) битумоидах в сравнении с автохтонным нерюенским № 19 скв. Усть-Майская-366 (остальные условные обозначения на рис. 3).

На рис. 6 в корреляции для нескольких зависимых от битумоидного коэффициента β параметров насыщенных УВ включены результаты по битумоидам открытых пор. Видно, что повышение концентраций н-алканов сопровождается повышением их высокомолекулярности и снижением отношения Pr/Ph в изопреноидах.

Рис. 6. Взаимосвязь характеристик насыщенных УВ-биомаркеров (табл. 2) в битумоидах скв. Усть-Майская-366 (условные обозначения на рис. 3).

На графике (рис. 6) Pr/nC₁₇ – Ph/nC₁₈ от весьма четкого тренда несколько отклоняются нерюенский АвтБ № 19 и усть-кирбинский СмБ № 7; зрелость битумоидов в целом снижается от нерюенской и игниканской свит к сарданинской свите. На других графиках рис. 6 нерюенский АвтБ № 19 и СмБ №№ 7, 18 не отклоняются от тренда, в стороне от тренда лежат сарданинский битумоид № 1 и часто № 2. Для графика nC₂₇/nC₁₇ – С₂₉/С₂₇ без этих битумоидов тренд меняется на более крутой и отчетливый. По-видимому, сарданинские битумоиды отличаются по происхождению и/или эволюции, а №№ 1, 2 отличаются от всех. В сарданинских произошло накопление стеранов С₂₉, высокомолекулярных н-алканов, повышение концентраций пристана. В них же за исключением №№ 1, 2 повышены отношения βα/(αα + ββ) в стеранах и коэффициент зрелости К2 в стеранах С₂₉. Это зрелые битумоиды, чье материнское ОВ накапливалось в глинистом осадке, т. е. не во вмещающих отложениях. На всех графиках (кроме Pr/nC₁₇ – Ph/nC₁₈) нерюенский АвтБ № 19 и сарданинские битумоиды находятся на противоположных концах тренда. Возможно, тренд сформирован не только катагенезом, но в значительной мере миграционными процессами, ответственными за рассеивание подвижных компонентов в проницаемой и не экранированной сарданинской свите. Кроме того, в нижней части разреза катагенетическая преобразованность может быть высокой и соответствовать области инверсии стерановых коэффициентов зрелости, а в сарданинской свите возможно влияние гидротермальных металлоносных растворов полиметаллических стратиформных месторождений Сардана и Перевальное с оруденением в венде (Галямов и др., 2020 и др.), находящихся юго-восточнее скв. УМ-366, первое примерно в 35 км, второе в 20 км. Сарданинские БОП №№ 1, 2 характеризуются высокими концентрациями высомолекулярных н-алканов, пристана, стеранов С₂₉, гопанов С_27–35, низкими значениями К2 в стеранах С₂₉, βα/(αα + ββ) в стеранах и Ts/Tm в гопанах – это слабозрелые битумоиды, принадлежащие вмещающей карбонатной толще (паравтохтонные). Все корреляции на рис. 6 (кроме Pr/nC₁₇ – Ph/nC₁₈) пропадают, если исключить битумоиды открытых пор, по-видимому, они созданы в значительной мере миграционными эффектами.

Отмечаются корреляции между ароматическими и насыщенными ациклическими параметрами в перемещенных битумоидах и нерюенском АвтБ (рис. 7).

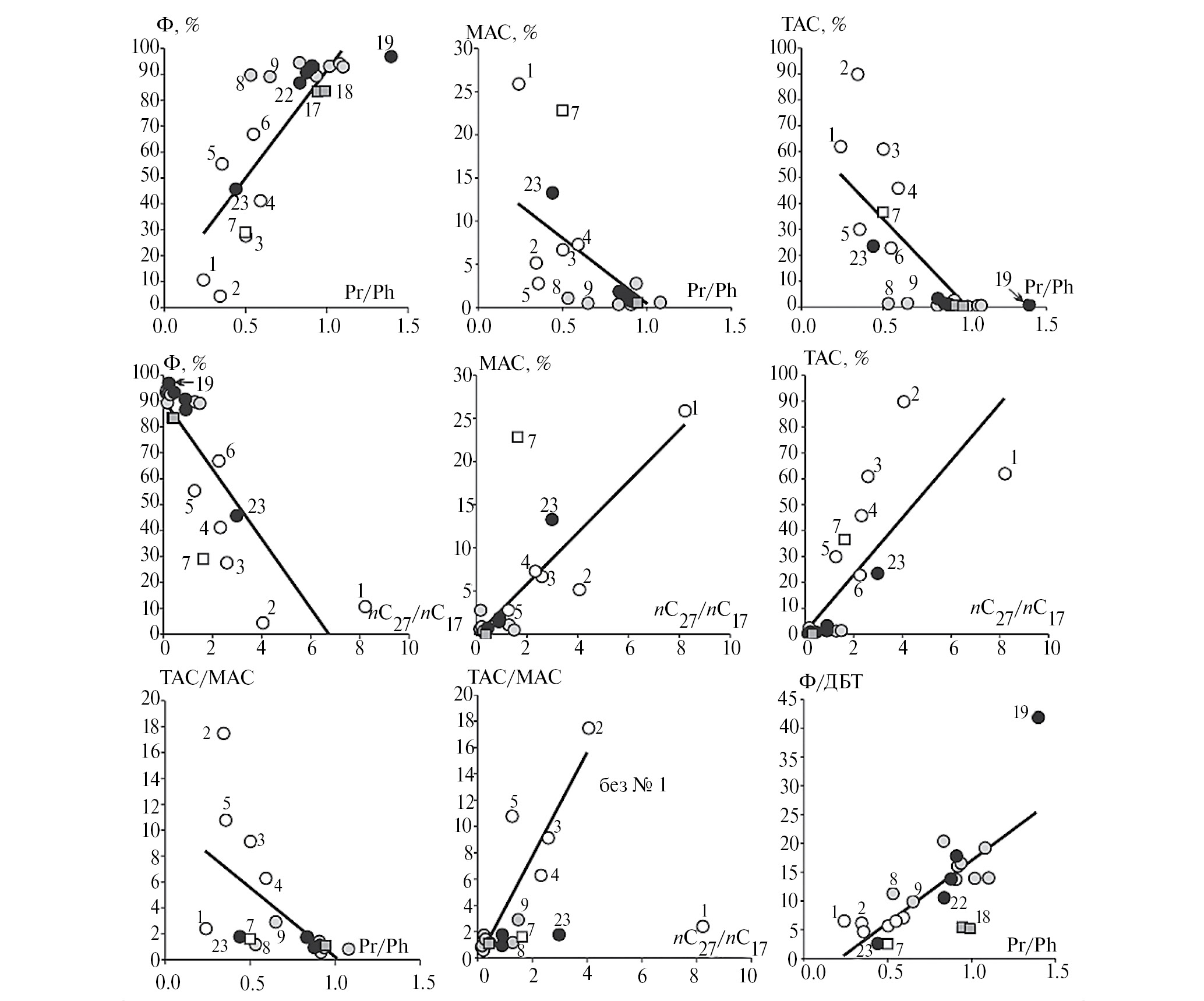

Рис. 7. Взаимосвязь концентраций ароматических соединений (табл. 3) с параметрами насыщенных ациклических углеводородов (табл. 2) в битумоидах рифея и венда скв. Усть-Майская-366 (условные обозначения на рис. 3).

Прямо пропорциональные зависимости концентрации фенантренов (Ф) и обратно пропорциональные зависимости концентраций МАС и ТАС от Pr/Ph, видимо, отражают катагенетическую преобразованность, как и зависимости концентраций этих соединений от nC₂₇/nC₁₇. Образцы сарданинской и усть-кирбинской свит в основном обогащены ТАС (>20 %) и обеднены фенантренами (<70 %) (табл. 3, рис. 7). С отношением Pr/Ph коррелируют отношения Ф/ДБТ (прямо пропорционально) и ТАС/МАС (обратно пропорционально), и битумоиды сарданинской свиты на графике Pr/Ph – Ф/ДБТ лежат в области наименьшей преобразованности, а автохтонный битумоид нерюенской – в области наибольшей преобразованности. Битумоид открытых пор нерюенской свиты № 23 обычно расположен близ противоположного конца тренда от АвтБ № 19 и тяготеет к области расположения битумоидов сарданинской свиты (№№ 1, 2), претерпевшими рассеивание легких компонентов, вероятно, его состав обусловлен тоже потерей миграционноспособных форм. Судя по графику Pr/Ph – ТАС/МАС, коэффициент ТАС/МАС с увеличением катагенетической преобразованности уменьшается, что подтверждается и соотношением ТАС/МАС и nC₂₇/nC₁₇.

Обнаружена прямо пропорциональная связь между ТАС, а также отношением ТАС/МАС и отношением стеранов C₂₉/C₂₇ (рис. 8).

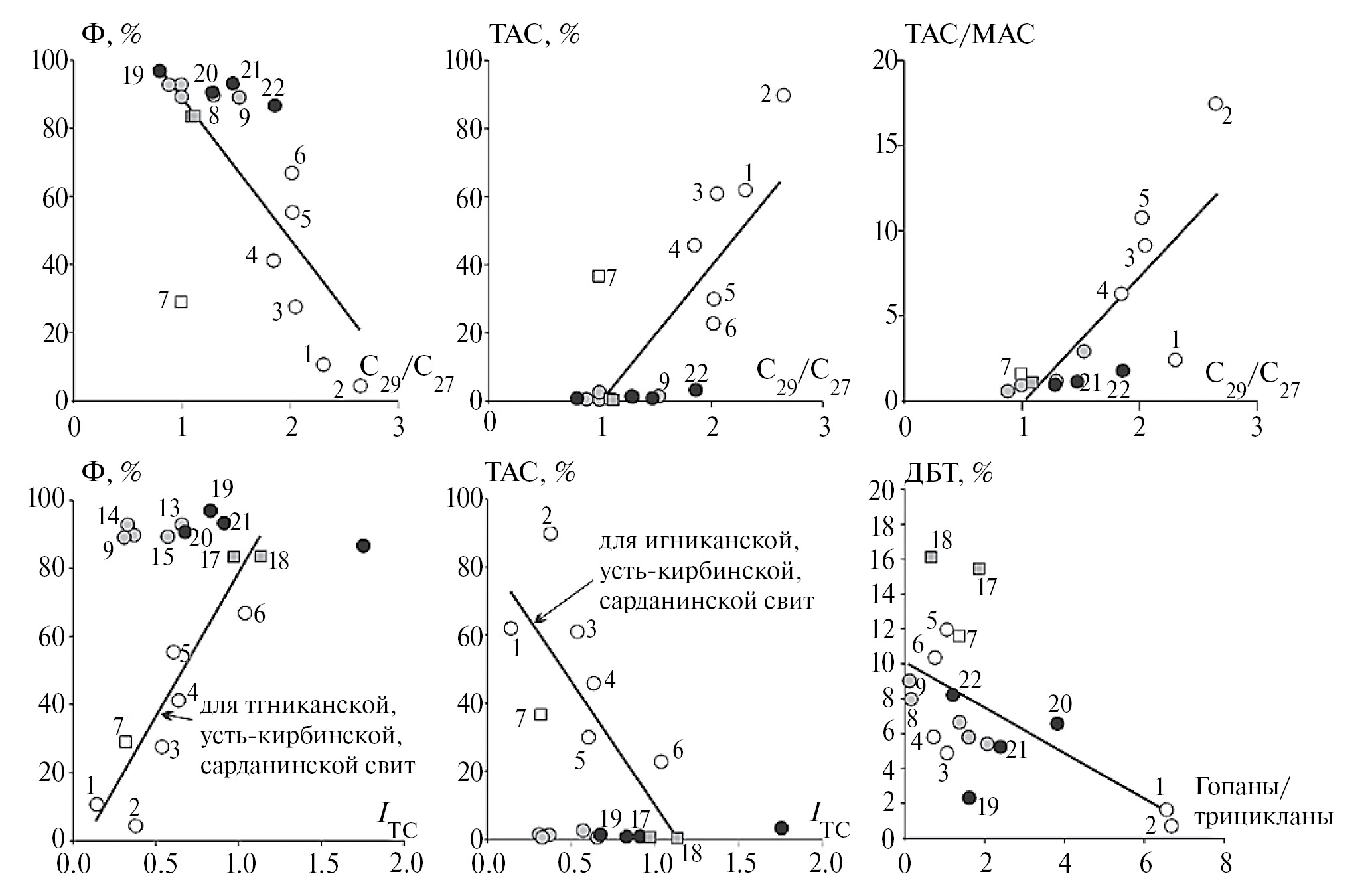

Рис. 8. Взаимосвязь некоторых параметров ароматической фракции (табл. 3) с параметрами насыщенных циклических углеводородов (табл. 2) в битумоидах рифея и венда скв. Усть-Майская-366 (условные обозначения на рис. 3).

Возможно, эта зависимость является генетической, и концентрации ТАС растут параллельно с концентрациями стеранов С₂₉, которые встречены в обилии в докембрийских образованиях (Петров, 1984, 1994; Конторович и др., 1999). Однако зависимость создают в основном БОП сарданинской свиты, не исключено накопление ТАС и стеранов С₂₉ за счет миграционных процессов накопления и рассеивания УВ. Эти же причины могут создавать зависимости между концентрациями Ф, ТАС и I_TC в трицикланах. Обратная связь концентраций ДБТ и отношения гопанов С_27–35 к трицикланам С_19–31, вероятно, обязана отличию сарданинских слабо зрелых битумоидов №№ 1 и 2.

Коррелируют катагенетические коэффициенты ТАСИ = (TASC₂₀ + TASC₂₁)/ТАС, MDR = 4MDBT/1MDBT с отношением Pr/Ph (рис. 9).

Зависимости прямо пропорциональные, однако не наблюдается отчетливой последовательности по разрезу, лишь БОП сарданинской свиты и по ТАСИ, и по MDR лежат в области наименьшей преобразованности. Отношения ТАСИ и MDR в целом имеют отрицательную взаимосвязь с nC₂₇/nC₁₇, видимо отражая катагенез – чем выше термическая преобразованность, тем меньше высокомолекулярных соединений.

Между катагенетическими параметрами ароматической фракции ТАСИ = (TASC₂₀ + TASC₂₁)/ТАС и MDR = 4MDBT/MDBT отмечается прямая зависимость (рис. 9), а с MPI-1 = 1.5(2MP + 3MP)/(P + 1MP + 9MP) и стерановым коэффициентом зрелости К2 они не коррелируют. Параметры MPI-1 и К2 обнаруживают обратную связь, причина не ясна. Битумоиды игниканской и нерюенской свит могут находиться на стадии инверсии стеранового коэффициента (Brocks et al., 2003 и др.), судя по высоким MDR. Корреляция ТАСИ и MDR с генетическими параметрами насыщенной фракции (рис. 9) отражает, вероятно, катагенез – с ростом термической преобразованности увеличивается трициклановый индекс и уменьшаются концентрации стерана С₂₉ по сравнению с С₂₇.

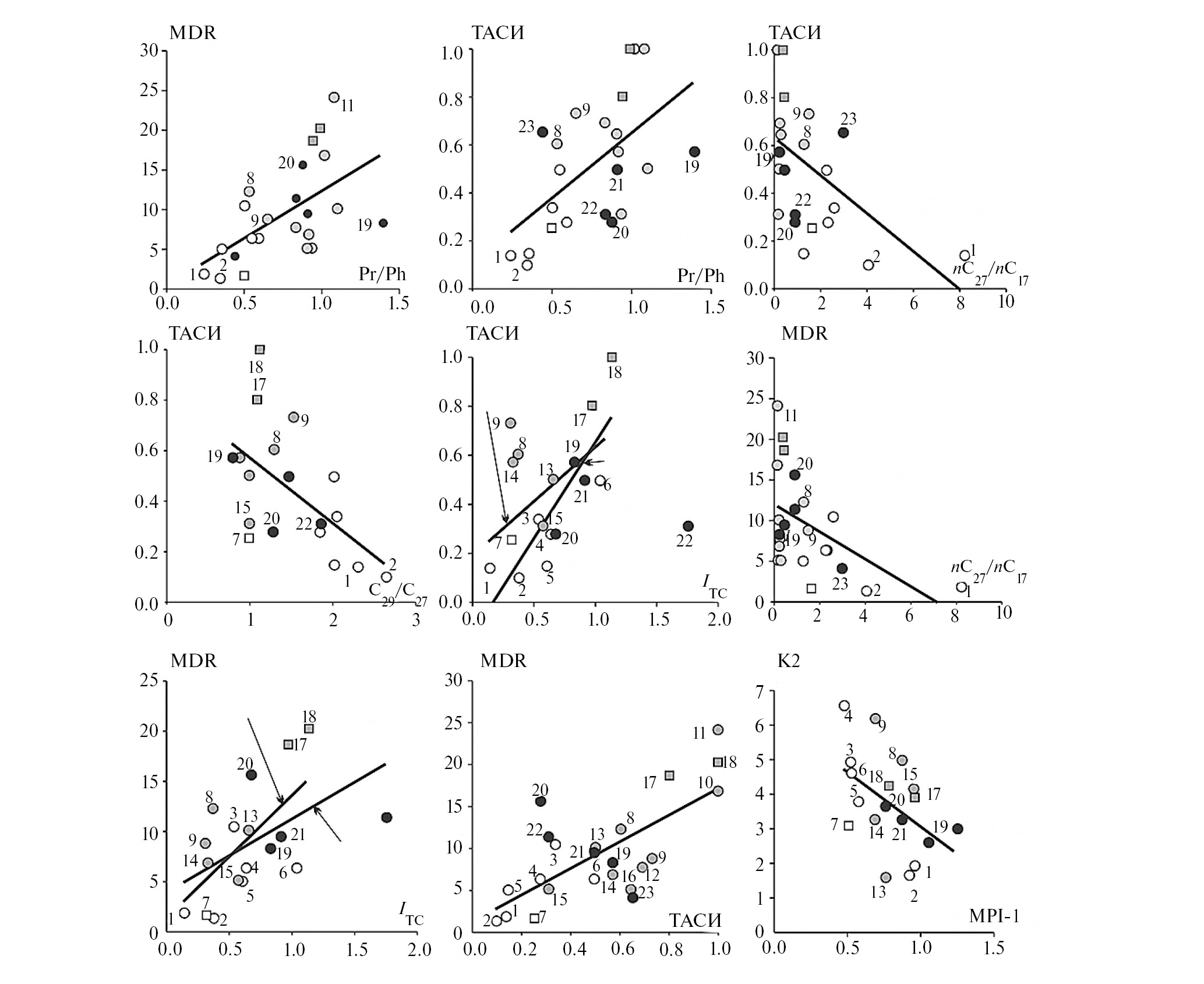

Рис. 9. Корреляция катагенетических параметров ароматической фракции (табл. 3) с параметрами насыщенных углеводородов (табл. 2) в битумоидах рифея и венда скв. Усть-Майская-366 (условные обозначения на рис. 3).

ЗАКЛЮЧЕНИЕ

В изученном в целом низкоуглеродистом разрезе докембрия скв. Усть-Майская-366 мигрировавшие битумоиды в толще рифея подобны нерюенскому автохтонному битумоиду с глубины 3474 м из обогащенных ОВ аргиллитов (С_орг > 1 %), которые могут рассматриваться в качестве нефтематеринских, исчерпавших свой нефтегазоматеринский потенциал (градации МК₂-МК₃¹ и возможно выше). Этот битумоид аквагенный (распределение ациклических УВ, стеранов, трицикланов). Битумоид содержит характерные для докембрия 12- и 13-монометилалканы, которые присутствуют во всех образцах коллекции в разных количествах. Материнское ОВ накапливалось в глинистом осадке (много диастеранов), пережило диагенез в восстановительных обстановках без сероводородного заражения (распределение гомогопанов). Все изученные в работе битумоиды рифея скв. Усть-Майская-366, вероятно, имеют источником нерюенское ОВ или содержат примеси из нерюенских сланцев.

Отмечено воздействие миграционных эффектов (накопление и рассеивание более низкомолекулярных и подвижных соединений) на ряд характеристик: Pr/Ph, nC₂₇/nC₁₇, ΣnC_i/ΣizoC_i, C₂₉/C₂₇ в стеранах, Ts/Tm в гопанах, гопаны С_27–35/ трицикланы С_19–31. Возможно, 12- и 13-монометилалканы способны накапливаться в коллекторах при миграции, а 2- и 3-диметилалканы, наоборот, теряются при миграции. Комбинация результатов процессов накопления и рассеивания подвижных соединений вероятна в 2 битумоидов открытых пор (2723.63–2728.02 м) из песчаников кандыкской свиты, но процесс рассеивания выражен слабее, ограничился ациклическими УВ, вероятно, за счет лучшего экранирования, накопление огромных концентраций триснорнеогопана возможно также связано с миграционным накоплением, но не исключено и проявление особенной специфики исходного ОВ кандыкской свиты, а также миграции этих битумоидов из погруженных, термически более преобразованных слоев – в них высокозрелые стераны и много трицикланов.

Сарданинская свита отличается, вероятно, главным образом благодаря миграционной истории битумоидов из-за различной проницаемости толщи и отсутствия надежной покрышки. В сарданинской свите 2 типа битумоидов открытых пор. Два битумоида с глубин 1551.2–1577.2 м из верхних светлых карбонатов являются аквагенными (низкие трициклановые индексы), слабозрелыми (слабо зрелые стераны С₂₉, высокие концентрации гопанов, низкие концентрации триснорнеогопана) и, вероятно, паравтохтонными (низкие концентрации диастеранов). Высокие концентрации стеранов С₂₉ и обогащенность высокомолекулярными н-алканами могут быть их генетической особенностью или результатом эмиграции более подвижных соединений. Остальные сарданинские битумоиды (1659.20–1717.63 м) могут иметь комплексный источник – сарданинский и рифейский. Они сначала могли сформировать обогащенные более подвижными компонентами проявления макробитумов, затем в коллекторе могло происходить рассеивание более миграционноспособных соединений (эмиграция низкомолекулярных ациклических, стеранов С₂₇, трицикланов), причем на процессы накопления и рассеивания могли повлиять низкотемпературные гидротермальные процессы находящихся юго-восточнее Сарданинского и Перевального стратиформных полиметаллических месторождений. Возможно, именно благодаря термическому и транспортному воздействию растворов этого месторождения в битумоидах произошло повышение Pr/Ph, Ts/Tm, зрелости стеранов, концентраций диастеранов, трицикланов и трицикланового индекса, и снижение концентраций высокомолекулярных н-алканов, стеранов С₂₉ по сравнению с незрелыми сарданинскими битумоидами. Наличие гомогопенов в заметных и даже значительных количествах с параллельным повышением 17α-диагопана С₃₀ в сарданинских битумоидах и без снижения концентраций гопанов, возможно, также связано с влиянием гидротермальных растворов месторождения Сардана.

Автор благодарит научного редактора статьи М. Ю. Спасенных и рецензентов за ценные замечания и рекомендации.

Работа выполнена при поддержке проекта ФНИ № FWZZ-2022-0011.
