Using of NDVI in digital mapping of phosphorus content in soils and assessment of it's availability by plants

Full Text

Фосфор — один из двадцати наиболее распространенных элементов Вселенной. В различных геосферах (атмосфере, гидросфере, литосфере, педосфере, биосфере) нашей планеты фосфор содержится в органической и минеральных формах (Гинзбург, 1981). Соотношение между этими формами в педосфере зависит от минералогических, физических и химических свойств почвы, а также антропогенных факторов (внесение удобрений, вспашка и др.). Минеральный и органический фосфор служат резервом для подвижных форм элемента. Достаточная обеспеченность почв подвижным фосфором является показателем их окультуренности (Гопп и др., 2018). Несмотря на то, что фосфор накапливается в верхних почвенных горизонтах, происходит ежегодный вынос этого элемента с урожаем выращиваемых культур из пахотных почв, а возврат фосфора с пожнивными остатками, как правило, недостаточен для восполнения потерь. Признаки дефицита фосфора у растений обнаруживаются при его содержании менее 0.15% на сухую массу, достаточным считается содержание фосфора в диапазоне от 0.20 до 0.75%, чрезмерным или токсичным — более 1% (Handbook…, 1998). Следует отметить, что не только растения могут испытывать недостаток фосфора, но также человек и животные, употребляющие неполноценные продукты питания. В связи с этим изучение содержания фосфора в системе «почва–растение» на пахотных угодьях с преобладанием экстенсивного способа ведения сельского хозяйства представляет научно-практический интерес.

Значительное пространственное варьирование содержания фосфора в почвах обусловливает необходимость разработки методов картографирования и поиска информативных индикаторов, отображаемых на данных дистанционного зондирования Земли. Одним из самых известных индикаторов является вегетационный индекс (NDVI), использование которого позволяет не только картографировать, но и устанавливать закономерности пространственной изменчивости свойств почв (Гопп и др., 2017). В исследованиях (McKenzie, Ryan, 1999; Rivero et al., 2005; Rivero et al., 2009) установлено, что NDVI чувствителен к изменениям содержания валового фосфора в почве, что позволяет использовать его в качестве вспомогательной переменной при картографировании содержания данного элемента с применением гибридных геостатистических методов интерполяции. Лин с соавторами (Lin et al., 2015) в экспериментах с полевым спектрофотометром установили, что оптимизация расчета (определение оптимальной длины волны отклика в красном и инфракрасном (ИК) диапазоне) NDVI поз-
воляет улучшить результаты прогнозирования содержания общего и подвижного фосфора. При этом большой вклад в дисперсию
изученных параметров оказывают виды выра-щиваемых культур и такие почвенные свойства как содержание органического вещества и гранулометрический состав. Имеющихся в литературе сведений о связях в системе «почва–растение–NDVI» недостаточно, поэтому исследования в данном направлении в настоящий момент весьма актуальны.

Цель исследований: 1) осуществить прогнозное картографирование содержания фосфора (общего, органического, подвижного) в пахотном горизонте почв с использованием в качестве индикатора значений NDVI, рассчитанных по спутниковому снимку Landsat 8 (разрешение 30 м); 2) провести сравнительную оценку по содержанию фосфора в сильно- и среднегумусированных почвах, расположенных на разных склоновых позициях; 3) оценить корреляционные зависимости между содержанием фосфора в почвах, растениях и значениями NDVI.

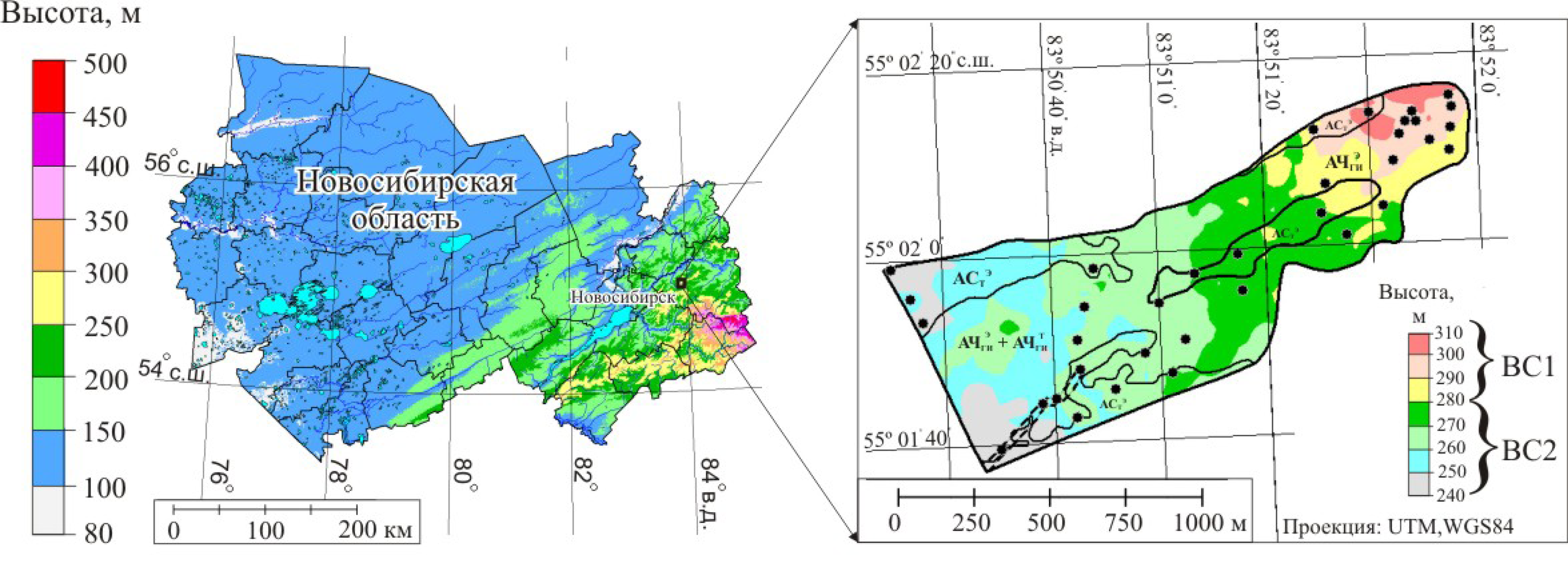

Рис. 1. Карта территории исследования и схема отбора почвенных проб. Условные обозначения: сплошной линией показаны ареалы почв, точками — схема отбора почвенных проб. Склоновые позиции: первая (ВС1) и вторая (ВС2) высотные ступени, ложбина стока выделена пунктирной линией. Почвы: АЧ_ГИ^Э — агрочернозем глинисто-иллювиальный элювиированный; АЧ_ГИ^Т — агрочернозем глинисто-иллювиальный тeмноязыковатый; АС_Т — агротемно-серая.

ОБЪЕКТЫ И МЕТОДЫ ИССЛЕДОВАНИЙ

Исследование проводили на территории Предсалаирской дренированной равнины юго-востока Западной Сибири (Новосибирская обл., Тогучинский р-н, с. Усть-Каменка), где пахотные почвы склонов в наибольшей степени подвержены эрозии (Хмелев, Танасиенко, 2009). Обследованный участок пахотного угодья площадью 100 га и протяженностью 2 км находится в пределах водосборных бассейнов рек Ирба и Хайрузовка (рис. 1).

На обследованной территории распространены следующие типы почв (табл. 1, рис. 1), диагностику которых проводили по классификации почв России (2004).

Для сравнительной характеристики почвы по содержанию гумуса разделены на две группы: сильногумусированные агрочерноземы с содержанием гумуса 5–8% и среднегумусированные (агрочерноземы, агротемно-серые) с содержанием гумуса 3–5%. На первой высотной ступени (280–310 м) расположены преимущественно сильногумусированные почвы, на второй (190–280 м) — среднегумусированные (рис. 1).

Координаты точек опробования определены с помощью системы геопозиционирования (GPS, Garmin eTrex Vista). Отбор индивидуальных почвенных проб (n = 35) произведен буром из слоя 0–30 см (пахотный горизонт) по нерегулярной сетке.

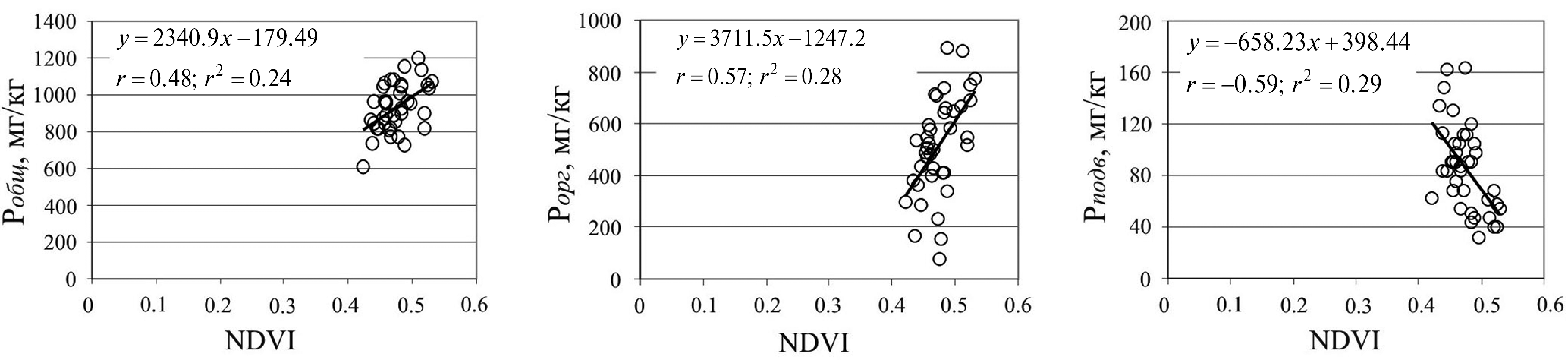

Рис. 2. Регрессионные модели зависимости между содержанием фосфора (общего, органического, подвижного) в почвах и значениями NDVI.

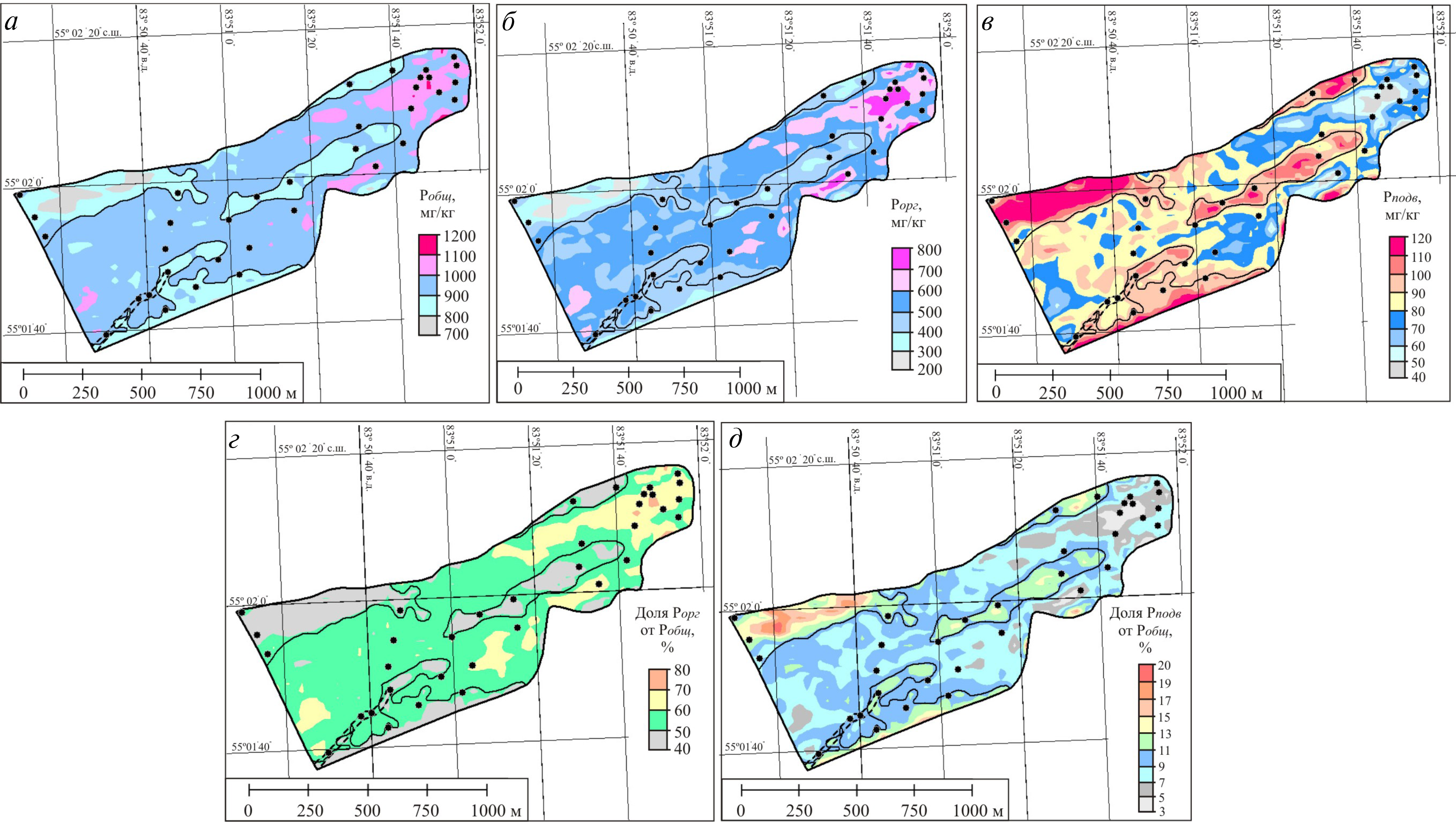

Рис. 3. Прогнозные карты содержания фосфора: а — общего; б — органического; в — подвижного; г — доля органического фосфора от общего; д — доля подвижного фосфора от общего.



Почвенные образцы проанализированы на содержание общего и органического фосфора (P_общ и P_орг) по методу Сэндерса и Вильямса (Soil sampling…, 2008), подвижного фосфора (P_подв) — по Чирикову, гумуса — мокрым озолением по Тюрину, физической глины — по Качинскому, рН водной суспензии (рН_вод) — потенциометрическим методом (Практикум…, 2001). Обменные катионы (Са²⁺_обм и Мg²⁺_обм) определены методом атомно-абсорбционной спектрометрии при экстрагировании почв ацетатно-аммонийным буферным раствором (pH = 4.8). Содержание фосфора в растениях (Р_раст) определено методом мокрого озоления образцов в смеси серной и хлорной кислот (Практикум…, 2001). Расчет содержания фосфора в почвенных и растительных образцах произведен на элемент (Р), для перевода в P₂О₅ необходимо значения умножить на 2.291 (Теория и практика…, 2006).

Запасы надземной фитомассы (ЗНФ) овсяно-гороховой смеси определены методом укосов с учетной площади 0.25 м² (с последующим высушиванием и взвешиванием) в тех же точках, где были взяты почвенные пробы.

Прогнозные карты содержания фосфора (общего, подвижного, органического) в почвах составлены с использованием регрессионных моделей. В качестве предиктора использовали NDVI посевов овсяно-гороховой смеси, рассчитанный по многозональному снимку Landsat 8 (разрешение 30 м, снимок от 14.07.2013). Оценка точности регрессионного моделирования проведена с помощью расчета cредней абсолютной относительной ошибки MAPE (Mean absolute percentage error) (Афанасьев, Цыпин, 2008; Гопп и др., 2017). Проверка на наличие автокорреляции остатков (ошибок) моделей выполнена с использованием критерия Дарбина–Уотсона (Дрейпер, Смит, 1986). Оценка нормальности распределения остатков моделей проведена с помощью RS‑критерия (Орлова и др., 2005). Оценка значимости различий средних значений параметров почв и растительности проведена с использованием t-критерия Стьюдента и U‑критерия Манна–Уитни для нормально и ненормально распределенных данных соответственно. Оценка типа распределения проведена с помощью критерия Шапиро–Уилка.



Таблица 1. Почвы исследуемой территории

Название почв по классификации России (2004)	Формула профиля	Название почв по WRB (2014)
Первая высотная ступень (280–310 м)
Агрочернозем глинисто-иллювиальный элювиированный насыщенный сильногумусированный тяжелосуглинистый	PU-AUel-BI-BСса-Cca	Luvic Greyzemic Chernozems (Siltic, Aric, Pachic)
Агротемно-серая насыщенная среднегумусированная тяжелосуглинистая	PU-AUel-BEL-BT-C	Luvic Retic Greyzemic Phaeozems (Siltic, Aric)
Вторая высотная ступень (190–280 м)
Агрочернозем глинисто-иллювиальный элювиированный насыщенный среднегумусированный тяжелосуглинистый	PU-AUel-BI-BСса-Cca	Luvic Greyzemic Chernozems (Siltic, Aric, Pachic)
Агрочернозем глинисто-иллювиальный темноязыковатый насыщенный среднегумусированный тяжелосуглинистый	PU-AU-BIyu- BСса-Cca	Нaplic Chernozems (Siltic, Aric, Pachic)
Агротемно-серая насыщенная среднегумусированная тяжелосуглинистая	PU-AUel-BEL-BT-C	Luvic Retic Greyzemic Phaeozems (Siltic, Aric)

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ

Установленные зависимости между содержанием фосфора (общего, подвижного, органического) в почвах и NDVI, а также рассчитанные уравнения регрессии (рис. 2) позволили построить карты исследуемых параметров на все обследуемое поле (рис. 3). NDVI объяснил 24, 28 и 29% вариации содержания в почвах общего, органического и подвижного фосфора соответственно (рис. 2). Согласно коэффициен-
там корреляции (r = 0.48; r = 0.57), положительная связь между NDVI и содержанием общего и органического фосфора говорит о его большем содержании в сильногумусированных почвах, на которых произрастает овсяно-гороховая смесь с большими значениями NDVI (табл. 2, рис. 2, рис. 3). Обратная тенденция отмечена для подвижного фосфора, где его отрицательная корреляционная связь с NDVI свидетельствует о большем содержании подвижного фосфора в среднегумусированных почвах, на которых произрастает овсяно-гороховая смесь с меньшими значениями NDVI (табл. 2, рис. 2, рис. 3).



Таблица 2. Параметры почв и растительности

Параметры	Виды почв по содержанию гумуса
	cильногумусированные	среднегумусированные
	АЧГИЭ (n = 13)	АЧГИЭ+АЧГИТ (n = 7)	АСТ (n = 15)
Гумус, %	7.8 ± 1.2	5.0 ± 1.6*	4.5 ± 1.2*
рНвод	5.85 ± 0.15	5.82 ± 0.11	5.68 ± 0.18
Ил, %	16.6; 15.4; 15.4	17.8; 13.5; 12.8	16.2 ± 3.3
Физ. глина, %	50.1 ± 3.3	45.2 ± 2.7*	45.7 ± 3.4*
Pобщ, мг/кг	1014 ± 121	909 ± 130**	908 ± 94**
Pорг, мг/кг	685 ± 123	400 ± 229*	447 ± 126*
Pподв, мг/кг	54 ± 15	109 ± 25*	107 ± 28*
Доля Pорг от Pобщ, %	67 ± 7	43 ± 21*	49 ± 11*
Доля Pподв от Pобщ, %	5.0; 3.6; 3.5	12.3 ± 3.9*	13.2;12.1;10.5*
Са2+обм, смоль/кг	20.8 ± 2.8	16.9 ± 3.7*	16.6 ± 2.7*
Мg2+обм, смоль/кг	4.14 ± 0.3	2.84 ± 0.3*	2.6 ± 0.5*
Рраст, % на абсолютно сухую массу	0.34 ± 0.05	0.29 ± 0.03**	0.31 ± 0.07
ЗНФ, г/м2	130.5 ± 27.6	155.5 ± 40.3	142.8 ± 30.4
NDVI	0.503 ± 0.02	0.476 ± 0.01**	0.456 ± 0.01*

Примечание. Для нормально распределенных данных указаны среднее значение и стандартное отклонение (М ± s); для ненормально распределенных данных — среднее значение, медиана и мода (M; Ме; Mo). * — показатели статистически значимо (p<0.01) отличающиеся от соответствующих в сильногумусированных почвах, ** — отличия значимы при р<0.05. Обозначения почв: см. рис. 1.



На прогнозных картах (рис. 3 а–в) показаны закономерности по изменению содержания общего, органического и подвижного фосфора в почвах вниз по склону. Установлено, что в среднегумусированных почвах (агрочерноземах, агротемно-серых) на ВС2 по сравнению с сильногумусированными агрочерноземами на ВС1 зафиксировано более низкое содержание общего (в 1.1 раза) и органического фосфора (в 1.5–1.7 раза), а для подвижного фосфора, наоборот, более высокое содержание (в 2 раза) (табл. 2). Так как сильногумусированные почвы содержат больше гумуса и обменных кальция и магния, то значительное снижение содержания подвижного фосфора может быть объяснено его переходом в менее растворимое состояние (включение в состав гумуса и труднорастворимых фосфатов кальция и магния). Отрицательная корреляционная связь содержания подвижного фосфора с гумусом, органическим фосфором и обменными кальцием и магнием подтверждает данное предположение (табл. 3). Доли органического и подвижного фосфора от валового содержания элемента в почвах изменяются в соответствии с установленными выше закономерностями (табл. 2, рис. 3 г, д).

Необходимо отметить, что согласно разработанным градациям (Кулаковская, 1990), в сильногумусированных почвах содержание подвижного фосфора в почвах было ниже оптимального уровня (<87 мг P/кг) при выращивании зерновых культур, а в среднегумусированных — выше оптимального уровня (>87 мг P/кг). Установленные различия в содержании подвижного фосфора в сильно- и среднегумусированных почвах не оказали значительного влияния на содержание этого элемента в растениях, за исключением среднегумусированных агрочерноземов на которых произрастала овсяно-гороховая смесь с меньшим (в 1.2 раза) содержанием фосфора (табл. 2). Однако этот уровень не является критичным и находится в оптимальном диапазоне. Таким образом, растения даже при содержании подвижного фосфора ниже оптимального уровня могут усваивать и менее доступные формы элемента, входящие, например, в состав гумуса, первичных минералов и труднорастворимых соединений. Растения в зоне контакта корней с почвой извлекают труднодоступные элементы питания с помощью корневых выделений — в основном органических кислот и ферментов (фосфатаза), которые способствуют растворению первичных минералов и вытеснению из почвенно-поглощающего комплекса ионов и катионов различных элементов. Кроме этого, в течение вегетационного периода в почвах протекают процессы минерализации органического вещества, которые способствуют пополнению пула подвижных форм фосфора доступных для поглощения растениями. Однако следует отметить, что культуры со слаборазвитой корневой системой (морковь, свекла, лук, огурец и др.) характеризуются повышенной чувствительностью к недостатку фосфора, поэтому при выращивании этих растений необходимо предусматривать внесение фосфорных удобрений.

Согласно разработанным градациям (Агрохимические методы…, 1976; Горшкова, 1984; Кидин, 2008; Handbook…, 1998) дефицит фосфора в надземной массе овсяно-гороховой смеси не обнаружен (табл. 2), так как его содержание варьировало в диапазоне, характеризующемся как достаточный (от 0.20 до 0.75% на сухую массу). Не установлены корреляции между запасами надземной фитомассы травосмеси, содержанием фосфора в растениях и значениями NDVI (табл. 3)

Оценка качества регрессионных моделей

Для оценки качества моделей рассчитаны различные показатели (табл. 4).



Таблица 3. Коэффициенты корреляции Пирсона и Спирмена (выделены серым цветом) между параметрами почв и растительности (n=35)

Параметры	Pобщ	Pорг	Pподв	Рраст	Гумус	Са2+ обм	Мg2+ обм	Физ. глина	Ил	NDVI	ЗНФ
Pобщ	–
Pорг	0.78	–
Pподв	−0.33	−0.68	–
Рраст	х	х	х	–
Гумус	0.77	0.88	−0.75	х	–
Са2+обм	0.44	0.62	−0.65	х	0.74	–
Мg2+обм	0.52	0.73	−0.84	х	0.86	0.76	–
Физ. глина	-0.35	х	−0.62	х	х	х	0.49	–
Ил	−0.72	-0.37	х	х	−0.38	х	х	0.78	–
NDVI	0.48	0.57	0.59	х	0.72	0.50	0.71	х	х	–
ЗНФ	х	х	х	х	х	х	х	х	х	х	–

Примечание. ЗНФ — запасы надземной фитомассы. Жирным шрифтом выделены коэффициенты корреляции заметной и высокой силы связи (р<0.01); подчеркиванием — умеренной силы связи (р<0.01); х — статистически незначимые (р>0.05).



Таблица 4. Показатели качества регрессионных моделей

r, n = 39	r2	F-критерий	t-критерий для коэффициента регрессии (b)	t-критерий для свободного члена уравнения	DW	RS	MAPE, %
Модель «Общий фосфор», у = 2340.9х − 179.49
0.48	0.24	11.7 (р < 10−5)	3.43 (р < 10−6)	0.55 (р<10−5)	1.56	3.7	30.2
Модель «Органический фосфор», у = 3711.5х − 1247.2
0.57	0.28	14.8 (р < 10−4)	3.86 (р < 10−4)	2.73 (р < 10−3)	1.58	4.7	28.9
Модель «Подвижный фосфор», у = −658.23х + 398.44
0.59	0.29	15.3 (р < 10−3)	3.9 (р < 10−3)	4.9 (р < 10−3)	2.1	4.7	29.7

Примечание. DW — критерий Дарбина–Уотсона (тест на наличие автокорреляции остатков), RS‑критерий — тест на нормальность распределения остатков, МАРЕ — средняя абсолютная относительная ошибка, y — зависимая переменная (прогнозируемое свойство почв), х — независимая переменная (значение NDVI), n — число наблюдений, р — вероятность ошибки.



Согласно F‑критерию и его вероятности (р) все модели и их коэффициенты детерминации статистически значимы (α=0.05), так как F_факт > F_табл (4.08). Статистическая значимость коэффициентов регрессии (b) у всех моделей подтверждается (t-критерий коэффициентов регрессии больше критического значения 2.02). Значения t-критерия Стьюдента для свободного члена уравнения показывают, что для моделей «Органический фосфор» и «Подвижный фосфор» они больше критического значения, что свидетельствует об их статистической значимости. Для модели «Общий фосфор» свободный член уравнения статистически незначим, поэтому его не учитывали при расчете карт. Для значения критерия Дарбина-Уотсона (DW) выполняется условие (1.43<1.175 и 1.54<1.75<4–1.54), следовательно, автокорреляция остатков отсутствует. Значение RS‑критерия попадает в критический интервал (3.83–5.35), поэтому остатки имеют нормальное распределение. Значение MAPE лежит в интервале от 20 до 50%, что соответствует удовлетворительной точности прогноза. Таким образом, на основании практически всех статистических показателей качества рассматриваемые модели хорошо согласуются с фактически измеренными данными.

Невысокое значение коэффициента детерминации (r2) не свидетельствует о плохом качестве моделей, оно лишь указывает на наличие существенных факторов, не учтенных в модели, количественные характеристики которых сложно определить по данным Landsat 8. Для объективных выводов относительно функциональной зависимости между NDVI и свойствами почв такие модели не пригодны. Показатель NDVI является косвенным индикатором параметров растительности (обилия надземной фитомассы, содержания хлорофилла и др.) и не может оказывать влияние на содержание различных элементов в почве, то есть не является материальной основой для почв. Однако свойства почв могут оказывать влияние на варьирование параметров растительности и опосредованно на значения NDVI. Поэтому NDVI можно использовать в качестве внешнего индикатора свойств почв при их картографировании.

ВЫВОДЫ

1. Выявлена информативность показателя NDVI посевов овсяно-гороховой смеси для прогнозного картографирования содержания фосфора (общего, органического, подвижного) в пахотном горизонте сильно- и среднегумусированных почв (агрочерноземов, агротемно-серых).
2. В регрессионных моделях показатель NDVI объяснил 24% вариации содержания общего фосфора, 28% — органического фосфора, 29% — подвижного фосфора. На основе полученных регрессионных моделей составлены прогнозные карты свойств пахотного горизонта почв. Оценки точности прогноза содержания фосфора (общего, органического, подвижного) в почвах удовлетворительные (ошибки от 29 до 30%). Полученные в исследовании регрессионные модели некорректно использовать для соседних территорий, разных типов растительности и других сроков спутниковой съемки, так как эти модели актуальны только для данного обследованного участка.
3. В среднегумусированных почвах по сравнению с сильногумусированными зафиксировано более низкое содержание общего (в 1.1 раза) и органического (в 1.5–1.7 раза) фосфора. Обратная тенденция обнаружена для подвижного фосфора: в среднегумусированных почвах его содержание было в 2 раза выше. Содержание подвижного фосфора в сильногумусированных почвах ниже оптимального уровня (<87 мг/кг), в среднегумусированных, наоборот, выше оптимального уровня. Доля органического фосфора от общего содержания элемента в сильногумусированных почвах была достаточно высокой и составила 64%, в среднегумусированных почвах — 43%. В тоже время доля подвижного фосфора от общего содержания элемента в сильногумусированных почвах составила только 5%, в среднегумусированных — 13%. Установлено, что большое влияние на пространственную изменчивость содержания подвижного и органического фосфора оказывают почвенные свойства, такие как гумус, обменные кальций и магний.
4. Обеспеченность растений фосфором достаточная, так как его содержание в надземной массе овсяно-гороховой смеси находится в оптимальном диапазоне от 0.23 до 0.5% на абсолютно сухую массу. Согласно визуальной диагностике, внешних признаков дефицита фосфора в растениях не выявлено. Содержание фосфора в растениях, выращенных на среднегумусированных агрочерноземах было в 1.2 раза ниже, чем на сильногумусированных. Не обнаружено корреляции между запасами надземной фитомассы травосмеси, содержанием фосфора в растениях и значениями NDVI.
5. Различия по запасам надземной фитомассы овсяно-гороховой смеси на сильно- и среднегумусированных почвах недостоверны. Корреляционная связь запасов надземной фитомассы с содержанием в почвах фосфора (общего, органического, подвижного) не установлена.
6. Применение NDVI в качестве косвенного индикатора содержания фосфора в пахотном горизонте почв и рассчитанные на его основе модели позволили выявить закономерности пространственной вариабельности изученных свойств почв, сэкономить время, снизить стоимость почвенной съемки и камеральных работ, увеличить информативность карт.
