Reduction of vehicle exhaust gas toxicity due to brake energy recovery

Full Text

ВВЕДЕНИЕ

В последние 10 лет наблюдается значительный рост автомобильного парка, что приводит к выбросам значительного количества токсичных газов в атмосферу. Доля выбросов токсичных газов автотранспорта колеблется от 65 до 70% [1, 2].

Для снижения воздействия токсичных газов автотранспорта ведутся работы по внедрению электромобилей, однако они имеют целый ряд недостатков: ограниченный диапазон пробега, непродолжительный срок работы аккумуляторных элементов, большая их стоимость и отсутствие специальных станций для их зарядки. Применение водорода в качестве топлива в настоящее время является наиболее перспективным направлением. Однако хранение и использование водорода в качестве топлива пока еще не отработано для автотранспорта. В ближайшие 5 лет эта задача будет решена. В настоящее время разрабатываются и внедряются комбинированные установки с рекуператорами энергии на существующем автотранспорте. Но, к сожалению, автомобили, которые в основном используются на данный момент, продолжают отравлять окружающую среду токсичными выхлопными газами.

ЦЕЛЬ ИССЛЕДОВАНИЙ

Исследование рекуператора энергии торможения для снижения оксида углерода СО в отработавших газах автомобиля УАЗ.

МАТЕРИАЛ И МЕТОДЫ

Исследование автомобиля УАЗ-3303 с рекуператором торможения проведено согласно ГОСТ 33670-2015 «Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия» и ГОСТ 52033-2003 «Автомобили с бензиновым двигателем. Выбросы загрязняющих веществ с отработавшими газами».

По оценкам многих исследователей, в выхлопных газах находится от 250 до 1100 химических соединений. Наиболее токсичными для человека являются: СО – оксид углерода, NO – оксид азота, NO₂ – диоксид азота, С_хН_у – различные углеводороды, СО₂ – углекислый газ и целый ряд других соединений.

В работе нами будет рассмотрено количество оксида углерода (СО) в выхлопных газах автомобиля УАЗ с рекуператором энергии. Оксид углерода приводит к смертельному исходу при дозе свыше 1%.

Для снижения загрязняющих веществ в существующем автотранспортном парке наибольшее распространение получили использование комбинированных установок (КУ). Комбинированная установка с рекуператором энергии состоит из двигателя, рекуператора, бесступенчатой передачи, переключателя передач и колес транспортного средства.

Работа автомобилей с комбинированными рекуператорами энергии происходит в зависимости от торможения или колебаний остова автомобиля. Затем эта энергия запасается рекуператором и отдается при разгоне транспортного средства [3−6].

В таблице 1 приведены различные типы комбинированных установок.



Таблица 1. Типы комбинированных установок автотранспорта / Table 1. Types of combined unit vehicle

Автомобиль1	Масса2, кг	Мощность ДВС3	Тип аккумулятора4	Тип трансмиссии накопителя5
Электробус Daimler Benz OE 305	18 800	74 кВт, ЭД-150 кВт	Электрический, масса − 300 кг, емкость − 230 А*ч	Электрическая
Daihatsu	3350	63 кВт, ЭД-33 кВт	Электрический, масса − 42 кг, емкость− 135 А*ч	Электрическая
Гиробус MAN	16 000	100 кВт	Маховик, масса − 105кг, энергоемкость − 1,5 кВт*ч, 12 000 об/мин	Гидромеханическая
Гидробус MAN	16 000	100 кВт	Газогидравлический, масса − 450 кг, энергоемкось − 0,33 кВт*ч	Гидромеханическая

Notes: 1 – vehicle; 2 – mass; 3 – combustion engine power; 4 – type of a battery; 5 – type of battery transmission



Анализ различных комбинированных установок показал, что наиболее эффективными являются установки с газогидравлическими аккумуляторами, так как аккумуляторы с маховиком имеют большие габариты и повышенную массу и они практически не применяются.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Для выявления влияния нагрузки двигателя на содержание оксида углерода (СО), диоксида азота (NO₂) и расход топлива (q_тв) были проведены специальные исследования. Двигателю автомобиля УАЗ создавали различную нагрузку на тормозном стенде с замером исследуемых параметров СО, NO₂ и q_тв, рис. 1. Вышеуказанные параметры определяли с помощью анализатора отработавших газов «Инфралайт-МК».

Анализ рис. 1 показывает, что при мощности двигателя 25−45 кВт количество оксида углерода (СО) находится в пределах 1−2%, а при увеличении мощности с 45 до 50 кВт за счет дополнительной подачи топлива значительно возрастает СО. По этой причине включение рекуператора позволит устранить недостаток существующих двигателей.



Рис. 1. Зависимость токсичности отработавших газов от нагрузки двигателя. / Fig. 1. Dependence of exhaust gases toxicity on engine load.



Нами разработана простая конструкция комбинированной установки с рекуператором торможения (пат. РФ № 2193977) [7]. Данные конструкции были изготовлены на базе автомобиля УАЗ на Воронежском механическом заводе и прошли опытное внедрение на санитарных автомобилях, работающих в городском цикле движения.

Рекуператор автомобиля УАЗ-3303 показан на рис. 2.

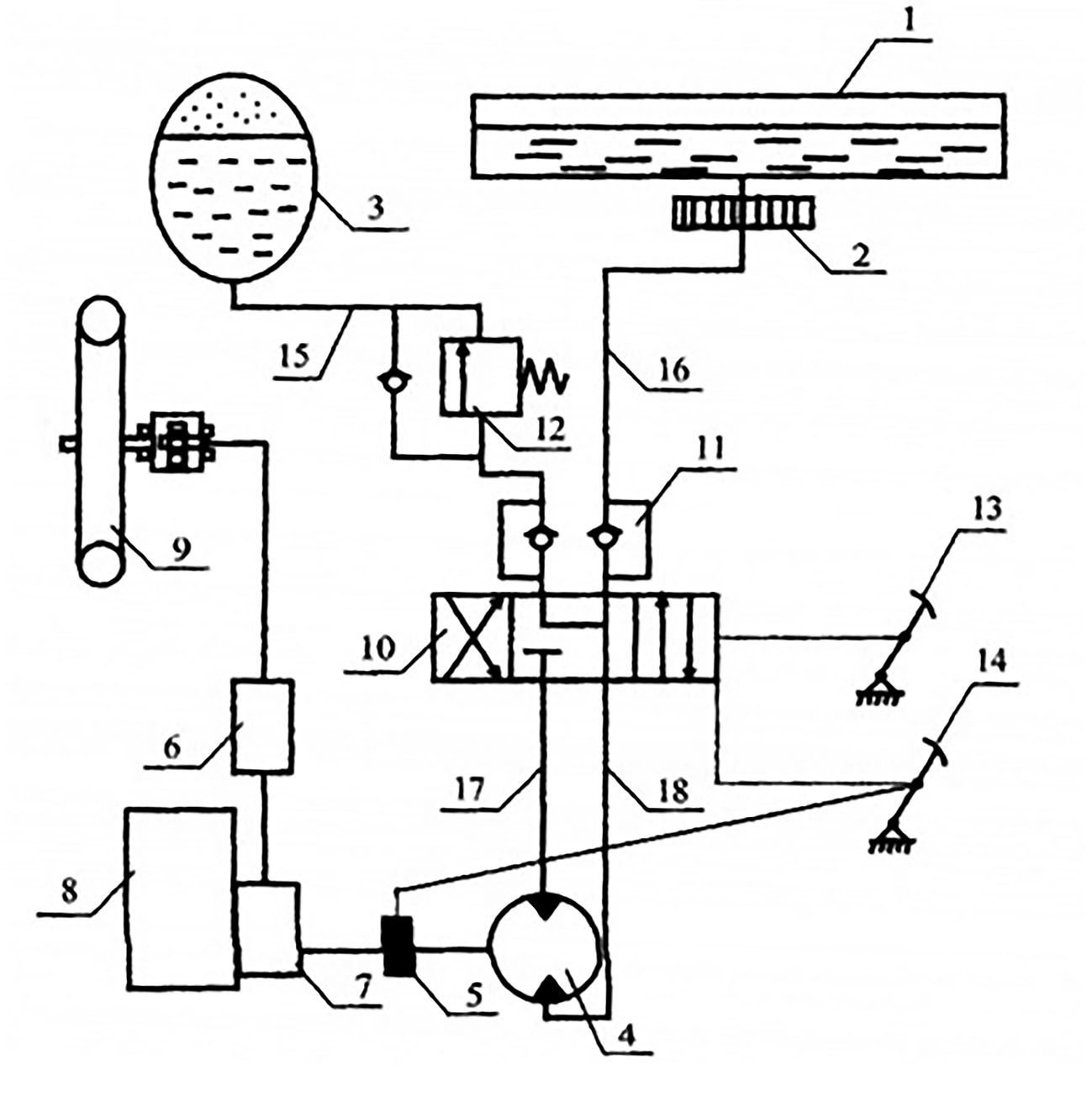

Рис. 2. Рекуператор автомобиля УАЗ. / Fig. 2. UAZ car recuperator.



Принцип работы рекуператора. При включении педали торможения 14 срабатывает электромагнит 5, который соединяет двигатель 8 и гидронасос (мотор) 4. При этом рабочая жидкость поступает из бака 1 в делитель потока 10 и далее в аккумулятор 3, где происходит его зарядка.

В режиме разгона (в завершающей его стадии необходим дополнительный запас энергии) включают на 2/3 хода акселератор 13, который открывает в делителе потока 10 канал для прохода рабочей жидкости из аккумулятора 3 к гидронасосу 4, который в данном случае будет работать как гидромотор. В результате чего раздаточный механизм 6 получает дополнительно вращательный момент на ведущие колеса 9.

Результаты сравнительных исследований автомобиля УАЗ показали, что на повышенной IV передаче при скорости движения 18−25 м/с минимум выбросов СО, а на низших передачах он значительно возрастает, рис. 3. При разгоне автомобиля с рекуператором также наблюдается минимум выбросов СО при скорости движения 18−25 м/с. Однако за счет рекуператора энергии происходит снижение оксида углерода на 16%, рис. 3. Кроме того, за счет дополнительной подачи мощности рекуператором на ведущие колеса возрастает ускорение автомобиля, а следовательно, уменьшается время разгона на 30−35%.



Рис. 3. Зависимость изменения оксида углерода (СО) при движении от номера включенной передачи и при разгоне автомобиля. / Fig. 3. Dependence of the change in carbon monoxide (CO) on the number of the gear switched on when moving and when accelerating the car.



На рис. 4 и 5 приведены результаты исследований автомобиля в городском цикле движения (ГЦД).

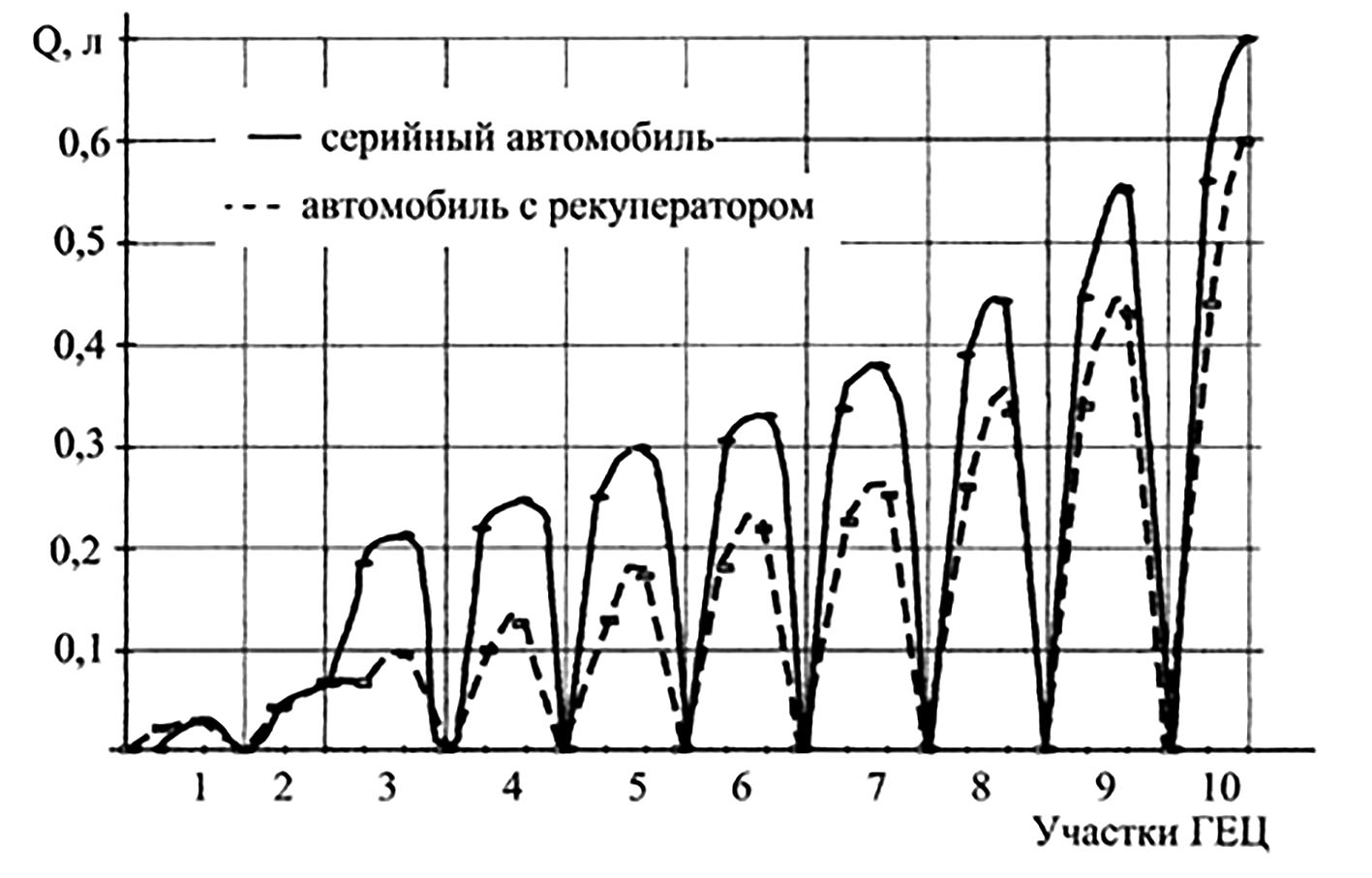

Рис. 4. Зависимость изменения расхода топлива в ГЦД. / Fig. 4. Dependence of the change in fuel consumption in the urban traffic cycle (UTC).

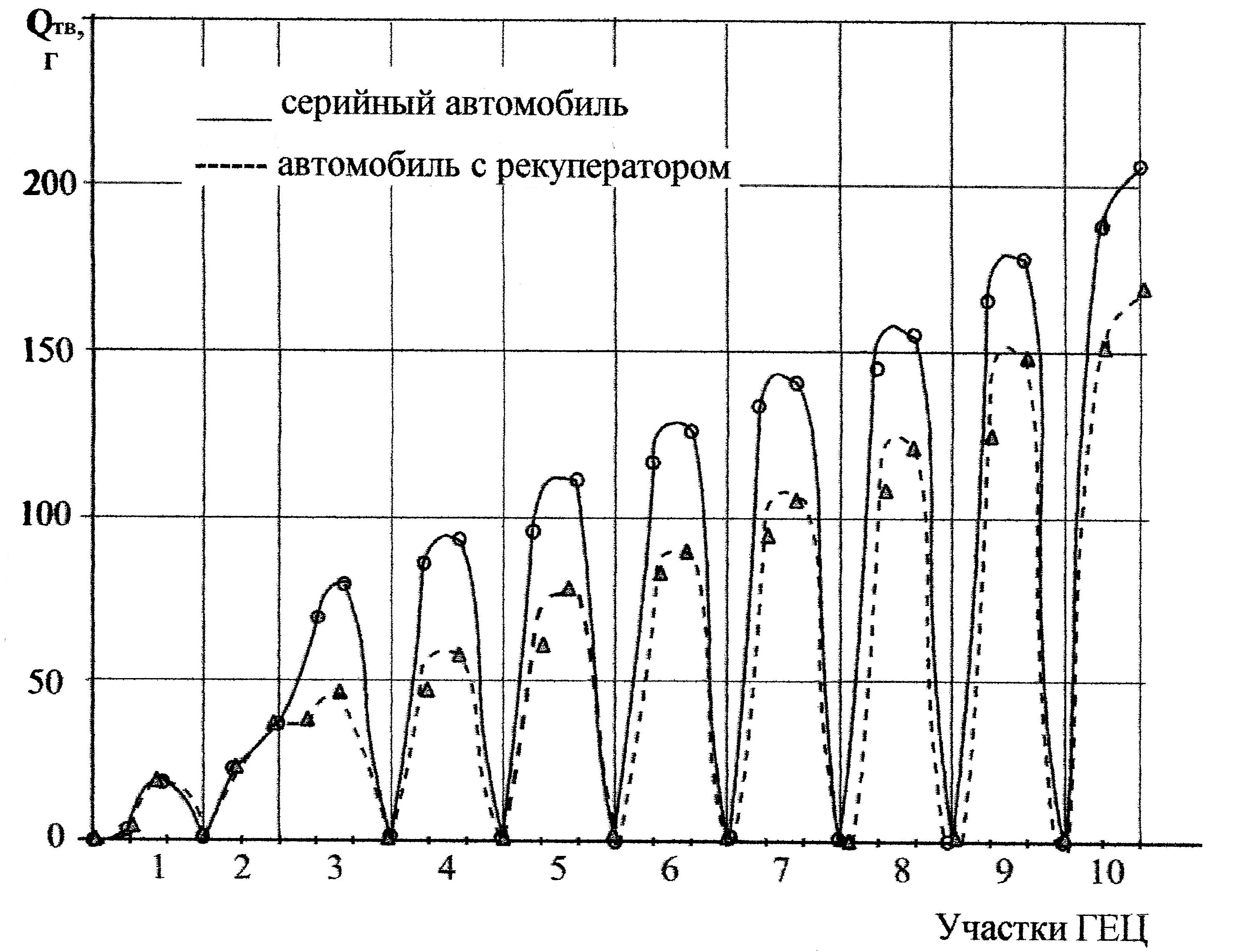

Рис. 5. Зависимость изменения оксида углерода в ГЦД. / Fig. 5. Dependence of carbon monoxide change in the urban traffic cycle (UTC).



При движении в городском цикле (4 км) расход топлива, соответственно, снижается на 0,1 литра, а оксид углерода − на 31 г (рис. 4 и 5).

На рис. 6 представлена сравнительная характеристика разгона серийного и опытного автомобилей УАЗ-3303 (с полной нагрузкой). Скоростные свойства автомобиля с рекуператором энергии торможения при разгоне до скорости 25 м/с сокращаются на 30−35%.



Рис. 6. Характеристика разгона автомобиля УАЗ по времени (a) и по пути (b). / Fig. 6. UAZ time (a) and distance (b) acceleration characteristics.



Рекуперация энергии торможения на 15% сни- жает расход бензина и, соответственно, оксида уг- лерода на 16%, в городском цикле движения. В пересчете на 100 км пути автомобиль с рекуператором в среднем расходовал бензина до 15 л/100 км, а в серийном исполнении этот показатель составил до 17,5 л/100 км пути (таблица 2). Экономия топлива в данном случае достигается за счет сокращения времени работы базового двигателя на неэффективных режимах разгона. В связи с этим в перспективе возможна замена двигателя внутреннего сгорания на менее мощный с сохранением динамических характеристик автомобиля.



Таблица 2. Сравнительные характеристики серийного автомобиля УАЗ-3303 и с комбинированной установкой. / Table 2. Comparative parameters of the UAZ-3303 production vehicle and UAZ-3303 with a combined unit.

Автомобили1	Расход топлива2	Выбросы СО3	На 100 км пути4
	Gt, л	GСО, гр	G, л/100 км	GСО, г/100 км
УАЗ-3303	0, 70	202,0	17,5	5050
УАЗ-3303 с комбинированной установкой	0,60	171,0	15	4275

Notes: 1 – vehicle; 2 – fuel consumption: 3 – CO₂ emissions; 4 – fuel consumption per 100 kilometers



ЗАКЛЮЧЕНИЕ

Результаты исследований рекуператора на базе автомобиля УАЗ-3303 в городском цикле движения показали, что за счет повышения ускорения уменьшаются путь и время разгона до 30−35%. Автомобиль с рекуператором в среднем расходовал бензин до 15 л/100 км, а в серийном исполнении – до 17,5 л/100 км пути. За счет рекуператора снижены на 16% выбросы СО.
