Abstract

BACKGROUND: One of the measures that helps to maintain the productivity of fruit and berry crops is chemical treatment with herbicides. For perennial crops, a certain difficulty lies in the high-quality processing of the tree trunk zone. In addition, not all sprayers ensure uniform dispersion of chemicals.

AIM: Development of the device and justification of its optimal parameters, ensuring uniform chemical treatment of perennial fruit crops, including the tree trunk zone.

METHODS: The design of the new sprayer does not have a pumping device, and the working fluid flows from the tank to the sprayers by gravity. The slot atomizer promotes dispersion into small droplets of uniform size. A protective apron is used to prevent small droplets from being carried away by the wind. For high-quality treatment of the tree trunk area, the sprayer is equipped with a turning device.

RESULTS: The justification for the optimal installation angle of the rotating device was carried out according to the following criteria: the untreated area and the area treated twice. As a result, for processing trees with a trunk diameter of no more than 300 mm, the optimal installation angle of the turning device was 58-60 degrees. The parameters of the slot atomizer were justified based on the criterion of maximal productivity. A maximum fluid flow of 207.4 ml/min can be achieved with a feeding tube opening of 1.897 mm and an air nozzle with a width of 9.492 mm and a height of 0.509 mm.

CONCLUSION: The atomizer design has been proposed, the novelty of which is confirmed by a patent of the Russian Federation. Its optimal parameters are justified to ensure high-quality treatment with liquid chemical pesticides.

Full Text

ВВЕДЕНИЕ

Сорные растения составляют серьезную конкуренцию плодовым культурам. Сильная засоренность сада может привести к потере урожайности до 7–10%. Для борьбы с сорняками используют различные методы подавления роста сорных растений. Механический способ чреват возможностью повреждения корневой системы растений, поэтому наибольшее распространение получила химическая обработка гербицидами [1]. Она позволяет на 90% снизить засоренность посадок и сохранить урожай плодовых культур [2].

Качество химической обработки зависит от:

  • количества (расход) подаваемой рабочей жидкости [3]. Наибольшую эффективность получили опрыскиватели пневматического типа, позволяющие работать с распылителями любого типа [4];
  • размеров (медианно-массовый диаметр) капель при распылении, поскольку крупные капли плохо удерживаются на листьях растений, а малый размер капель способствует их распылению ветром [5]. Однако, не все распылители обеспечивают капли одинакового размера [6];
  • равномерности и плотности покрытия (количество капель на 1 см2). При обработке многолетних насаждений плодово-ягодных культур определенную проблему составляет приствольная зона [7–8].

Цель исследования — разработать устройство и обосновать его оптимальные параметры, обеспечивающее равномерную химическую обработку многолетних плодовых культур, включая приствольную зону.

МАТЕРИАЛЫ И МЕТОДЫ

Конструкция опрыскивателя

Для исключения пульсации распыляемого химиката было решено исключить насосное устройство для подачи рабочей жидкости. Жидкость к распылителям 3 поступает из бака 2 самотеком (рис. 1). Гербицид, вследствие разряжения создаваемого струей воздуха, поступающего от компрессора 4 через воздушный коллектор 5 в щелевое сопло 3, диспергируется в мелкие капли. Такое решение характеризуется не только простотой конструкции и снижением ее металлоемкости за счет отсутствия насоса. Расход рабочей жидкости регулируется давлением воздуха, положением уравнительной емкости по высоте и размерами выходных отверстий распылителя. Предлагаемая схема защищена патентом на изобретение [9].

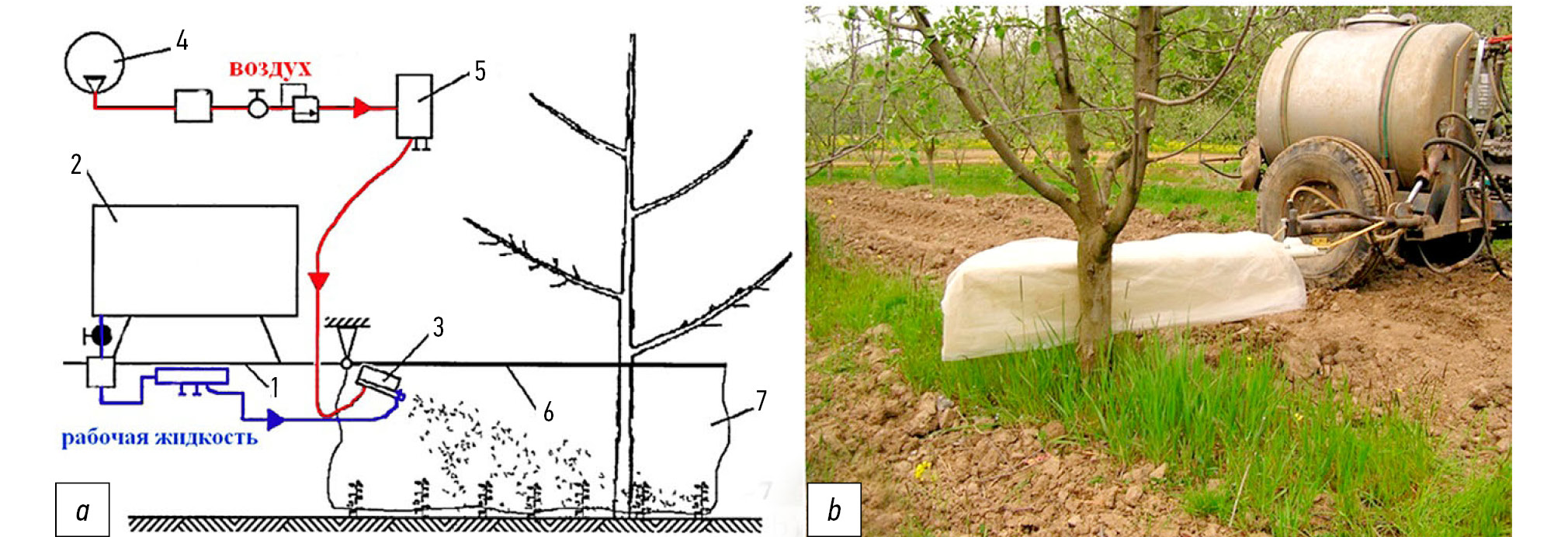

Рис. 1. Схема (а) и опытный образец (b) опрыскивателя с щелевым распылителем и поворотным устройством: 1 — рама; 2 — бак; 3 — щелевой распылитель; 4 — компрессор; 5 — воздушный коллектор; 6 — поворотное устройство; 7 — фартук.

Fig. 1. The layout (а) and the prototype (b) of a sprayer with a slot atomizer and a turning device: 1 — a frame; 2 — a tank; 3 — the slot atomizer; 4 — a compressor; 5 — an air manifold; 6 — the turning device; 7 — an apron.



Для обработки приствольной зоны распылитель имеет возможность перемещаться относительно ствола обрабатываемого дерева. Для этого на раме опрыскивателя шарнирно закреплено поворотное устройство в виде петли, на щупе которого крепится распылительное устройство (рис. 2). При необходимости на поворотном устройстве можно установить несколько распылителей. При работе опрыскивателя в междурядье щуп 1 поворотного устройства расположен между деревьями. Закрепленный на нем щелевой распылитель обрабатывает приствольную зону. При контакте со стволом дерева щуп 1 поворачивается и растягивает пружину 3. После схода со ствола дерева пружина 3 возвращает щуп 1 в исходное положение.

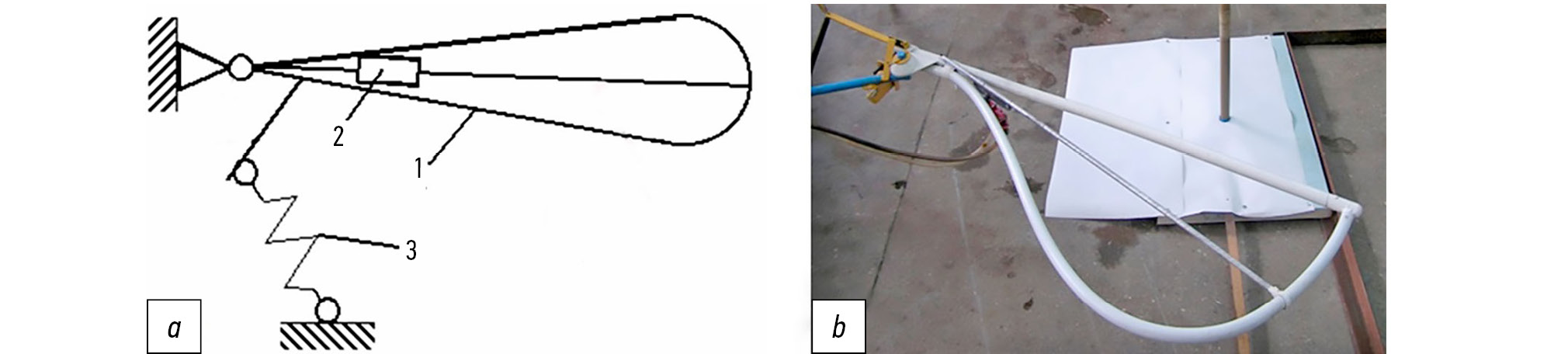

Рис. 2. Схема (а) и опытный образец (b) поворотного устройства: 1 — щуп; 2 — щелевой распылитель; 3 — пружина.

Fig. 2. The layout (a) and the prototype (b) of the turning device: 1 — a probe; 2 — the slot atomizer; 3 — a spring.



Для предохранения сноса ветром мелкодисперсной рабочей жидкости на поворотном устройстве дополнительно закреплен фартук 7, из прочной прорезиненной ткани (см. рис. 1). С целью увеличения зоны контакта жидкости снизу фартук разрезают на полоски для размазывания рабочей жидкости по выступающим сорным растениям.

Дополнительная замена круглого отверстия выхода струи рабочей жидкости на прямоугольное сечение способствует более качественному диспергированию рабочей жидкости. Щелевой распылитель с плоской подающей насадкой обеспечивает дополнительную стабилизацию скорости истечения струи рабочей жидкости и отсутствие вихреобразования на входе воздуха в щелевое сопло. Сжатый воздух по воздушной магистрали подводится к воздушной трубке 1 пневматического щелевого распылителя (рис. 3). Далее воздушный поток попадает в пневматическую проточную камеру 2, проходит по щелевому соплу и создает на выходе воздушную полуограниченную струю.

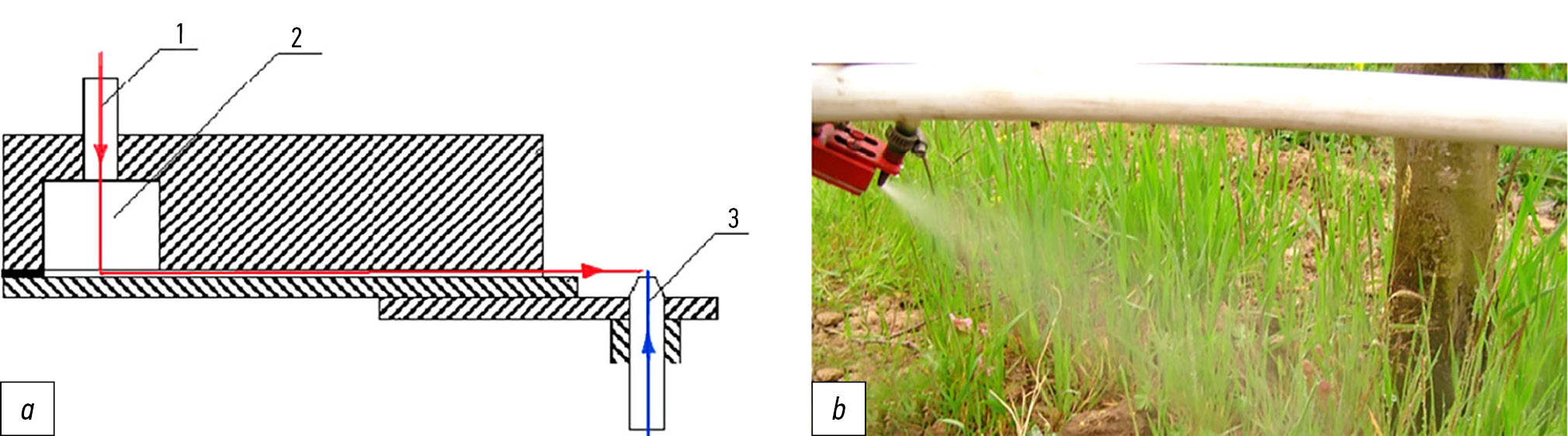

Рис. 3. Схема (а) и опытный образец (b) щелевого распылителя: 1 — воздушная трубка; 2 — пневматическая проточная камера; 3 — питательная трубка распылителя.

Fig. 3. The layout (а) and the prototype (b) of the slot atomizer: 1 — an air tube; 2 — a pneumatic flow chamber; 3 — an atomizer feeding tube.



Выбор и обоснование параметров поворотного устройства

Для поворотного устройства были выделены три основных параметра, влияющих на качество химической обработки [10]:

  • α угол установки поворотного устройства;
  • L расстояние между штамбами деревьев;
  • D диаметр штамба дерева.

Другие конструктивные параметры поворотного устройства не рассматривались, так как они не влияют на качество химической обработки.

Выбор оптимальных значений этих параметров проводился на основе симметричного композиционного плана. Максимальное значение угла установки поворотного устройства относительно штамба дерева равно αmax=70°. Минимальный угол установки поворотного устройства относительно штамба дерева равен αmin=50°. Расстояние между штамбами плодовых деревьев изменялось в интервале L=2000...4000 мм. Значения диаметра штамба плодового дерева принимались: минимальное Dmin=40 мм и максимальное Dmax=300 мм. Весь интервал размеров диаметра штамба плодового дерева был разбит на две части: D=40...100 мм и D=100...300 мм (табл. 1).



Таблица 1. Факторы, интервалы и уровни варьирования параметров поворотного устройства

Table 1. Factors, intervals and levels of variation of the parameters of the turning device

Факторы

Кодированное обозначение

Интервал варьирования

Уровни факторов

-1

0

+1

Расстояние между штамбами, L мм

x2

1000

2000

3000

4000

Угол установки поворотного устройства, α град

x1

10

50

60

70

а) диаметр штамба дерева, D мм

x3

20

40

60

100

б) диаметр штамба дерева, D мм

x3

100

100

200

300



В качестве отклика были приняты [11–12]:

  • Yn не обработанная площадь около штамба, мм2;
  • Yo площадь, обработанная дважды, мм2.

Выбор и обоснование параметров щелевого распылителя с проточной камерой

В качестве параметров, влияющих на качество обработки, были приняты [13]:

  • h высота воздушного сопла;
  • H ширина воздушного сопла;
  • S размер щели питательной трубки.

Другие конструктивные параметры щелевого распылителя не являются определяющими для качественной работы нашего распылителя [14].

Минимальный размер щели питательной трубки 1 мм, так как при меньшем диаметре выходное отверстие будет забиваться [15]. При выходном диаметре питательной трубки 4 мм площадь выходного сечения составила 12,57 мм2. Расстояние между питательным и воздушным соплом принято минимально возможным по конструкции — 8,5 мм, для обеспечения лучшей дисперсии химикатов и максимальной скорости воздушного потока. Минимальная ширина воздушного сопла — 8 мм, а высота — 0,15 мм. Уровни факторов выбирали таким образом, чтобы их оптимальные значения, попадали в центр интервала варьирования (табл. 2).



Таблица 2. Факторы, интервалы и уровни варьирования параметров щелевого распылителя

Table 2. Factors, intervals and levels of variation of the slot sprayer parameters

Факторы

Кодированное обозначение

Интервал

варьирования

Уровни факторов

-1

0

+1

Ширина воздушного сопла H, мм

x4

1

8

9

10

Высота воздушного сопла h, мм

x5

0,15

0,15

0,3

0,45

Размер щели питательной трубки S, мм

x6

1

1

2

3



В качестве отклика была принята производительность распылителя Q (мл/мин).

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ

Параметры поворотного устройства

В результате обработки математической модели поворотного устройства получили уравнения регрессии:

  • для дважды обработанной площади около штамба

Yo,D=40100=6.22+0.005x1+0.09x20.43x3+0.025x1x3++8.23x1x2+0.039x120.027x22+0.02x32, (1)

Yo,D=100300=4.85+0.03x1+0.08x20.82x30.023x2x30.009x1x20.005x1x3+0.083x120.017x22+0.11x32, (2)

  • для необработанной площади около штамба

Yn,D=40100=0.0150.0046x10.005x2+0.018x30.007x1x30.007x2x3, (3)

Yn,D=100300=0.130.05x10.04x2+0.13x30.029x2x3++0.024x1x20.036x1x3+0.0096x12+0.013x22+0.032x32. (4)

После преобразований (при x2=0) получили следующие выражения:

  • для дважды обработанной площади около штамба

0.0452x12+0.0144x32=Yо,D=401003.398 , (5)

0.0827x12+0.11x32=Yo,D=1003003.34 ,  (6)

  • для необработанной площади около штамба

0.0035(x12x32)=Yn,D=401000.0028 , (7)

0.0416x320.0004x12=Yn,D=1003000.399 . (8)

Для более детального исследования по уравнениям (5)–(8) были построены трехмерные поверхности откликов (рис. 4 и 5).



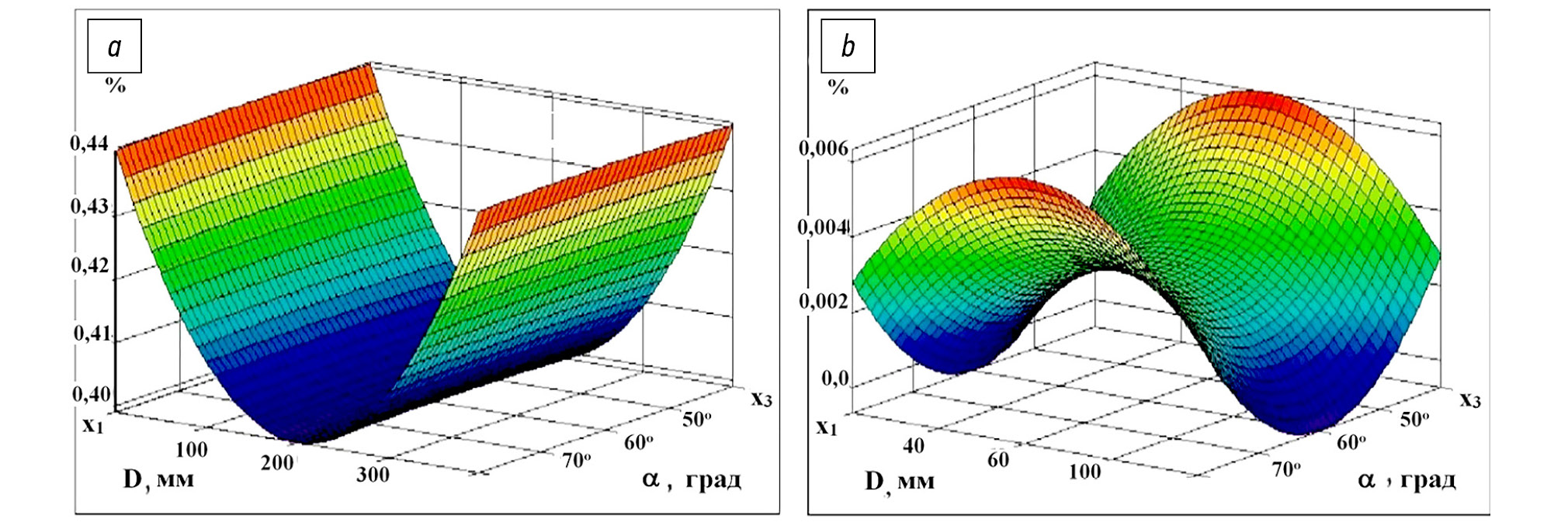

Рис. 4. Зависимость необработанной площади Yn около штамба от α угла установки поворотного устройства и D диаметра штамба при (а) D=40…100 мм; (b) D=100…300 мм.

Fig. 4. Dependence of the untreated area Yn near a tree trunk on the installation angle α of the turning device and the bole diameter D at (а) D=40…100 mm; (b) D=100…300 mm.

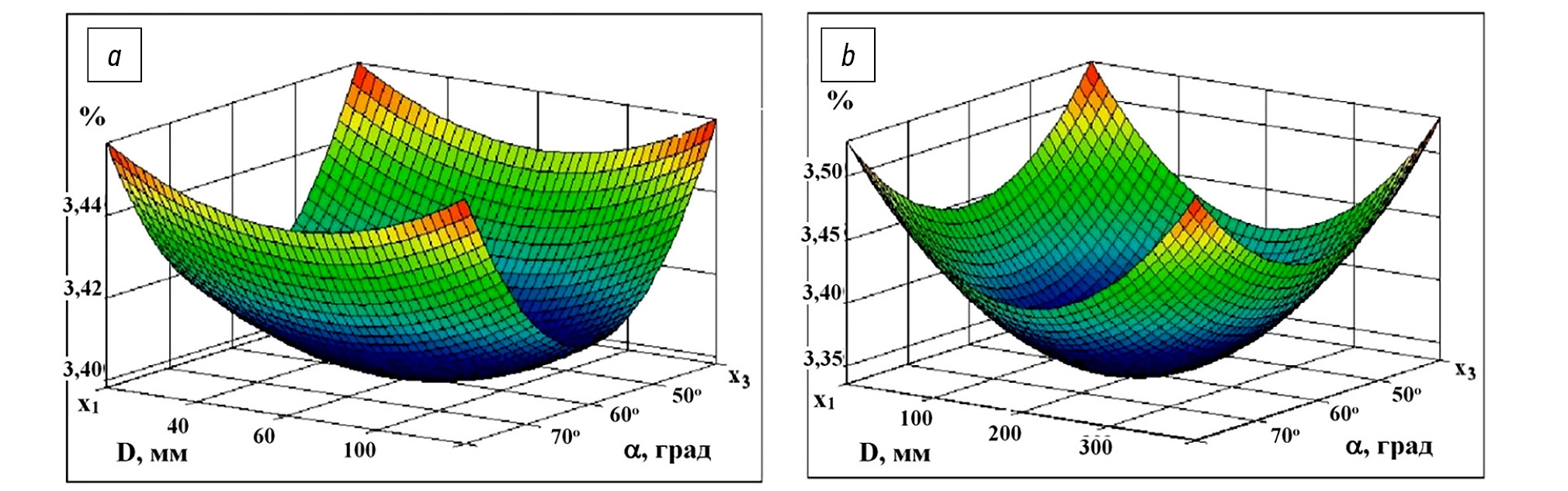

Рис. 5. Зависимость дважды обработанной площади около штамба от α угла установки поворотного устройства и D диаметра штамба при (а) D=40…100 мм; (b) D=100…300 мм.

Fig. 5. Dependence of the twice processed area Yn near a tree trunk on the installation angle α of the turning device and the bole diameter D at (а) D=40…100 mm; (b) D=100…300 mm.



Анализ поверхностей показал, что при малых диаметрах штамба D<100 мм площадь необработанной площади зоны не зависит от α угла установки поворотного устройства опрыскивателя (см. рис. 4a). Увеличение диаметра штамба D>100 мм приводит к значительному влиянию α угла установки рабочего органа опрыскивателя на площадь необработанной поверхности. Диапазон изменений необработанной площади находится в пределах ±0.003%. Оптимальное значение соответствует углу поворота рабочего органа 60° (см. рис. 4b).

Анализ поверхностей двукратной обработки показал, что изменение α угла установки рабочего органа зависит от D диаметра штамба. При больших диаметрах штамба D>100 мм эта зависимость является более выраженной (см. рис. 5b). Оптимальное значение в обоих случаях работы в приствольной зоне наблюдается при α=58...60°.

Параметры щелевого распылителя

После математической обработки экспериментальных данных было получено уравнение регрессии для производительности распылителя:

Yp=164.91+17.232x4+55.47x5+7.801x6+6.372x4x526.561x4221.003x5237.961x62. (9)

Для определения оптимальных параметров были взяты производные уравнения (9) по каждой из переменных и приравнены к нулю:

    dYpdx4=17.232+53.122x46.372x5dYpdx5=55.47+6.372x442.006x5 dYpdx6=7.801+75.722x6  (10)

В результате решения полученных линейных уравнений (10) были определены оптимальные значения параметров щелевого распылителя:

x4 =0.492  H=9.492 мм, x5 = 1.395  h=0.509  мм, x6 = 0.103  S=1.97 мм.

Путем подстановки оптимальных значений параметров x4, x5, x6 уравнение (9) получено максимальное значение производительности Q=207.4 мл/мин. Построение поверхности отклика проводилось с помощью двухмерных сечений, т.е. учитывалось влияние двух факторов на отклик, а третий фактор принимался оптимальным (рис. 6).

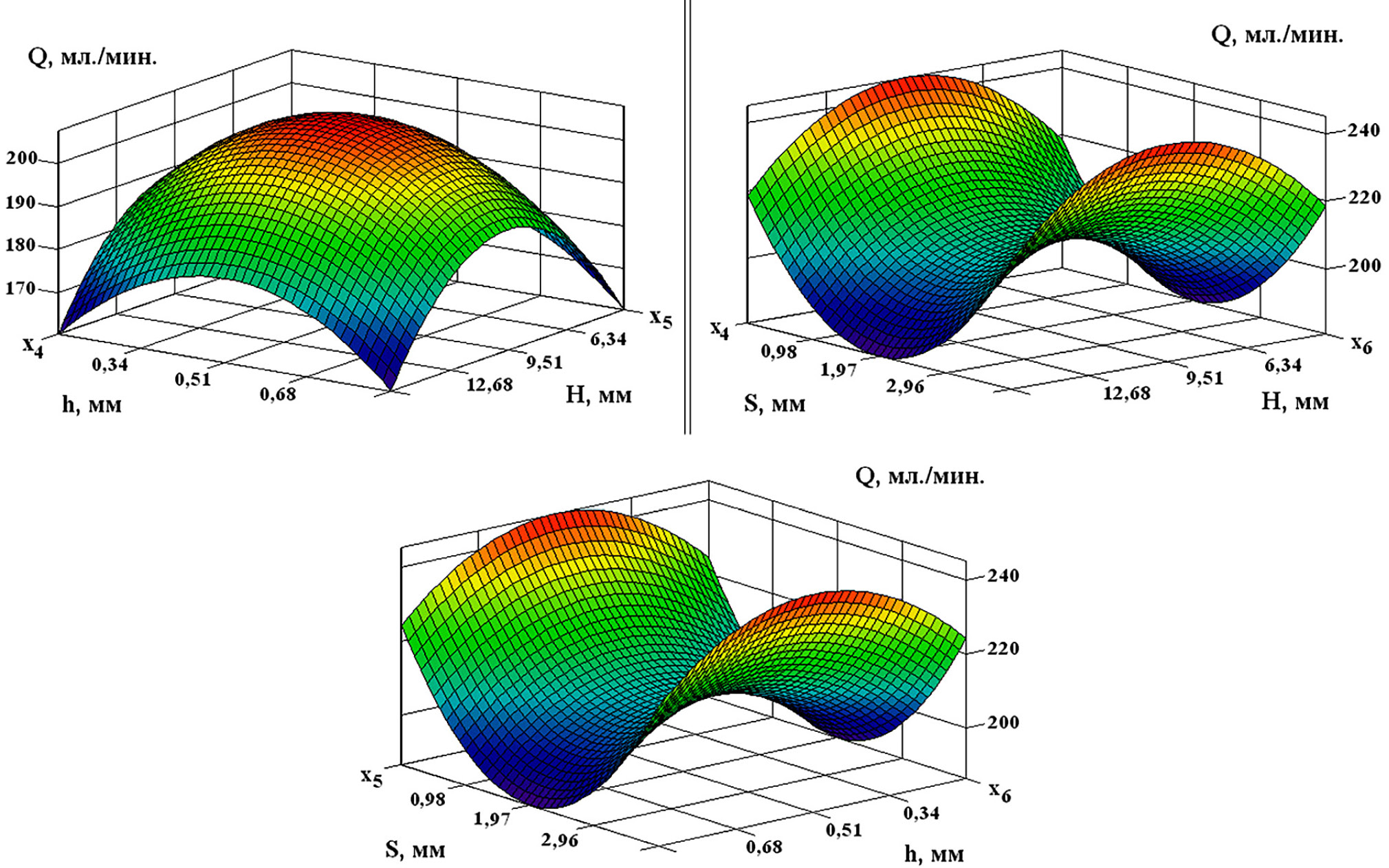

Рис. 6. Поверхности зависимостей h производительности Q от ширины H высоты h воздушного сопла и размера щели питательной трубкой S

Fig. 6. Surfaces of the dependences of productivity Q on the width H the height of the air nozzle and the size of the gap in the feed tube S



При подстановке оптимального значения параметра x6 получим уравнение регрессии Yp от параметров x4 и x5 в каноническом виде:

Yp45207.4=28.009x4219.555x52. (11)

Поскольку коэффициенты при обоих параметрах имеют один знак (отрицательны) поверхность отклика (зависимости производительности QH; h от ширины и высоты воздушного сопла) представляет собой эллипсоид с экстремумом в середине.

Аналогично были получены уравнения регрессии Yp от двух других параметров:

Yp46207.4=26.561x42+37.861x62, (12)

Yp56207.4=21.003x52+37.861x62. (13)

Поскольку в уравнениях (12)–(13) коэффициенты уравнений регрессии при разных параметрах имеют разные знаки, то поверхности отклика представляют собой гиперболоиды с минимаксом в центре. Гиперболы вытянуты вдоль оси с меньшим значением коэффициента в уравнении регрессии.

ЗАКЛЮЧЕНИЕ

Предложенная схема опрыскивателя для химической обработки плодовых культур, включая приствольные зоны. Отсутствие насоса и редукционно-предохранительного устройств экономит расход металла при изготовлении и энергию подачи жидкости к распылителям. Новизна представленного устройства защищена патентами Российской Федерации.

Использование трехфакторного эксперимента позволило определить оптимальные параметры рабочего органа поворотного устройства опрыскивателя и режимов его работы при условии выполнения агротехнических требований к качеству обработки. Согласно полученному уравнению регрессии по критерию максимальной площади обработки около штамба и минимальной площади двукратной обработки начальный угол установки рабочего органа составил α=58...60°.

На основе трехфакторного эксперимента определены оптимальные параметры распылителя: ширина воздушного сопла H=9.492 мм, высота воздушного сопла h=0.509 мм, размер щели питательной трубкой S=1.897 мм. При этом максимальная производительность составила Q=207.4 мл/мин.

В результате экспериментальных исследований установлено влияние управляемых факторов (ширины и высоты воздушного сопла и щели питательной трубки) на величину производительности распылителя. Увеличение ширины H и высоты h воздушного сопла относительно центра плана при неизменном размере щели питательной трубки приводит к падению производительности. Увеличение щели питательной трубки при неизменных других факторах ведет к росту производительности распылителя: 2,31 л/мин при щели 3 мм и 0,6 л/мин при щели 1 мм. Увеличение щели питательной трубки выше 3 мм при постоянных значениях других факторов приводит к снижению производительности за счет снижении инжекции.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Вклад авторов. В.В. Цыбулевский и Б.Ф. Тарасенко — научная идея изобретения, руководство исследованием, написание текста рукописи, редактирование окончательной версии статьи; И.П. Трояновская—решение задачи оптимизации для обоснования параметров щелевого распылителя; С.А. Войнаш и Р.Р. Загидуллин — проведение трёхфакторного эксперимента для определения угла установки поворотного устройства; С.А. Партко — поиск публикаций по теме статьи, отработка изображений и перевод на английский. Авторы подтверждают соответствие своего авторства международным критериям ICMJE (все авторы внесли существенный вклад в разработку концепции, проведение исследования и подготовку статьи, прочли и одобрили финальную версию перед публикацией).

Конфликт интересов. Авторы декларируют отсутствие явных и потенциальных конфликтов интересов, связанных с проведенным исследованием и публикацией настоящей статьи.

Источник финансирования. Авторы заявляют об отсутствии внешнего финансирования при проведении исследования и подготовке публикации.

ADDITIONAL INFORMATION

Authors’ contribution. V.V. Tsybulevsky and B.F. Tarasenko — scientific idea of the invention, research management, writing th text of manuscript, editing the final version of the article; I.P. Troyanovskaya — solving the optimization problem to justify the parameters of a slot atomizer; S.A. Voinash and R.R. Zagidullin — conducting the three-factor experiment to determine the installation angle of the turning device; S.A. Partko — search for publications on the topic of the article, processing of images and translation into English. All authors made a substantial contribution to the conception of the work, acquisition, analysis, interpretation of data for the work, drafting and revising the work, final approval of the version to be published and agree to be accountable for all aspects of the work.

Competing interests. The authors declare no any transparent and potential conflict of interests in relation to this article publication.

Funding source. The present study was not supported by any external sources of funding.

×
