Modeling the dynamics of a sand beach governed by the wave and underwater bar interaction

Cover Page

Abstract


Effect of bar position on underwater profile of sandy beach was studied at the timescale of one storm using the xBeach numerical model. Beach profiles were extracted from the bathymetry of the Shkorpilovtsy beach (the Bulgarian coast of the Black Sea). Computed results were verified by field measurements. The largest shoreline retreat occurred in the first hour of a storm. For the chosen wave regime (largest wave height 1.5 m, wave period 10.5 s), an equilibrium profile was formed after 6 hours. The resulting profile contained an underwater terrace with the slope close to that of the theoretical equilibrium profile. It was shown that the position of the underwater bar affects the shoreline retreat rate. The smallest and the largest shore retreat occur if bar crest is located at a distance about 0.7–0.8 and 0.5 of the deep water wavelength, correspondingly. It was found that the shoreline retreat depends on the height of infragravity waves and mean wave period: the smaller mean wave period and the higher infragravity waves near the coast, the smaller is the retreat of the coastal line. Distance of seaward sediment transfer is directly relates to the height of large waves near the shore.


Введение

Около 10% берегов Мирового океана осложнены подвижными аккумулятивными донными формами — подводными валами [1]. Они могут быть единичными, но часто наблюдаются системы валов (≥5). Для зон аккумуляции на лучах конвергенции прибрежных потоков вещества и энергии характерен широкий пляж и развитая система валов и межваловых ложбин. В областях дивергенции и зарождения потока или дефицита наносов — узкий пляж и 1–2 подводных вала [2].

Существует несколько теорий, объясняющих существование и эволюцию подводных валов [3, 4]. Первая группа теорий предполагает, что подводные валы образуются в зоне обрушения волн в результате градиента расхода наносов, формируемого волновым переносом, направленным к берегу, и противотечением, направленным в сторону моря [5–8]. Вторая группа трактует возникновение подводных валов действием инфрагравитационных волн, которые при отражении от берега могут образовывать стоячие волны и способствовать накоплению наносов в местах максимума их амплитуды. Валы, согласно гипотезе К. Виджнберга и А. Крууна [9], возникают в результате взаимоподстройки волн и рельефа в процессе “самоорганизации” морфологии береговой зоны. Однако детали такого механизма не раскрыты.

Формирование подводных валов может продолжаться от нескольких дней до нескольких месяцев [10]. При постоянном объеме наносов на подводном склоне валы устойчивы, они изменяют свое положение и размеры в зависимости от чередования бурных и спокойных периодов [11]. Лабораторные исследования и натурные наблюдения показывают: при затухании волн и уменьшении нагона подводный вал смещается в сторону берега. При усилении волнения вал смещается в море. В то же время при частой смене интенсивности волнения подводный вал может оставаться практически на одном месте и рассматриваться как стабильный [12].

Валы влияют на трансформацию волн, что сказывается на поперечном перераспределении наносов и изменении рельефа береговой зоны. Особенности трансформации волн у песчаных берегов и связанные с этим особенности морфодинамики достаточно подробно исследованы [12, 14–16]. Однако влияние положения подводного вала на интенсивность отступания берега остается невыясненным.

Используемые в современной практике берегозащиты подводные волноломы, имитирующие по форме подводные валы или рифы, устанавливаются для снижения волновой нагрузки на берег и защиты от абразии [17]. Уменьшение энергии волн над подводным волноломом происходит как за счет их обрушения над конструкцией, так и из-за сокращения среднего их периода при нелинейно дисперсионной трансформации волн над неровностью дна [13]. При установке таких сооружений для достижения максимальной эффективности необходимо правильно подобрать конфигурацию и расположение конструкций.

Цель работы — методами математического моделирования исследовать влияние расположения естественного подводного вала на трансформацию волн и изменение рельефа прибрежного мелководья неприливного моря для разработки рекомендаций по установке берегозащитных подводных сооружений.

Методы

Для задания начальных и граничных условий модели, а также верификации результатов моделирования использовались материалы полевых исследований, проведенных на полигоне Института океанологии Болгарской Академии Наук (пос. Шкорпиловцы, Черное море, Болгария). Берег восточной экспозиции практически прямолинеен. Вдоль него развиты подводные валы серповидной формы (рис. 1). По данным многолетних наблюдений, они перемещаются в зависимости от изменения волновых условий, но в целом сохраняются как феномен, характерный для данного берега. Подводный береговой склон сложен разнозернистыми кварцевыми песками: до глубины 2.5 м грубозернистыми и среднезернистыми (95%), а глубже — мелкозернистыми.



Рис. 1. Космические снимки серповидных подводных валов на полигоне Шкорпиловцы (Image © 2017 Digital Globe). Пунктирная линия — гребень вала, сплошная — урез воды



Натурный эксперимент проводился в сентябре 2007 г. Он включал синхронные измерения волнения и морфодинамики вдоль научно-исследовательской эстакады до глубины 4.5–5 м, а также топографическую и батиметрическую съемки пляжа и прибрежной зоны. В период эксперимента высота значительных волн (Hs — средняя высота одной трети самых высоких волн) в дистальной части эстакады изменялась в пределах 0.6–1.8 м, период спектрального пика волн Tp = 4–9 с. Съемка рельефа проводилась на поперечных к берегу профилях, заложенных через каждые 100 м справа и слева от эстакады. Всего было измерено 12 профилей, каждый из которых был осложнен подводным валом.

Для моделирования морфодинамики пляжа и подводного склона использовалась модель xBeach (https://oss.deltares.nl/web/xbeach) с негидростатическим гидродинамическим модулем. Она способна воспроизводить гидродинамические процессы береговой зоны и соответствующую им морфодинамику рельефа [18]. Для унификации рельефа в одномерной версии модели на основе данных батиметрической съемки построены 6 поперечных профилей (рис. 2, табл. 1). Первый (контрольный) профиль 0 представляет собой среднее положение дна, вычисленное по всем профилям. Средний его уклон I = 0.022, он несколько увеличивается в верхней части склона и уменьшается на h = 2–3 м. Остальные 5 профилей осложнены подводным валом с предваловой ложбиной, расположенным на разном расстоянии от берега.

Наиболее симметричный подводный вал из выборки натурных измерений накладывался на контрольный профиль таким образом, чтобы имитировать положение ветви серповидного вала (который подходит к берегу в районе исследовательской эстакады). Наложение фиксированной формы вала на средний профиль позволило избежать существенных различий в надводном рельефе и сохранить сравнительно одинаковую выраженность вала и предваловой ложбины.

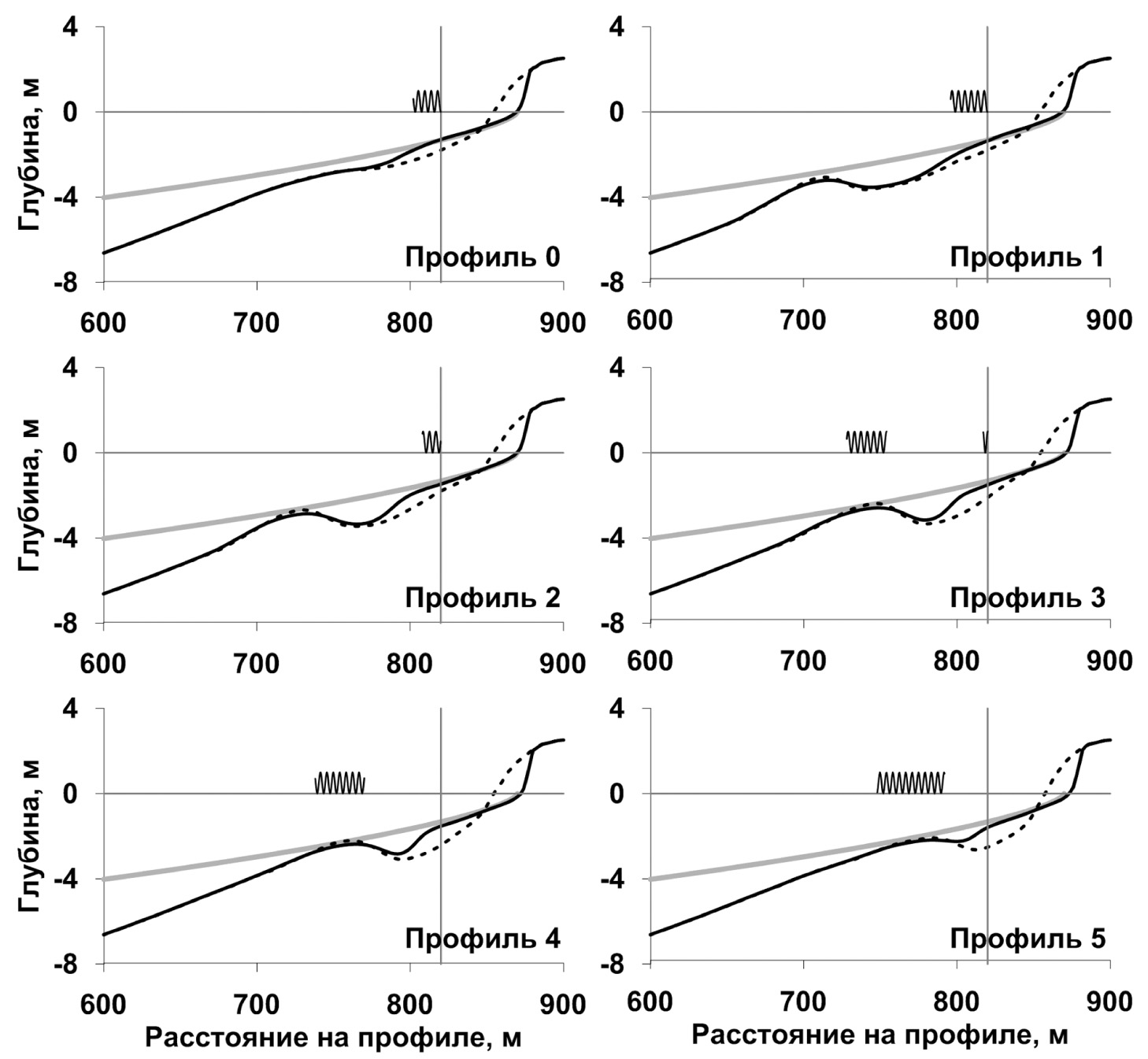

Рис. 2. Исходные (пунктирная линия) и результирующие (сплошная черная линия) профили после 20 ч. волнового воздействия с параметрами 1.5 м, 10.5 с; зигзагообразной линией показана зона обрушения волн, вертикальная линия — береговая граница области анализа хронограмм волнения. Профиль Дина для наносов крупностью 0.2 мм — серая сплошная линия



Таблица 1

Начальные параметры модельных профилей

Параметр, м

Профиль

0

1

2

3

4

5

Глубина моря над вершиной вала

нет

-3.07

-2.68

-2.38

-2.20

-2.08

Положение вершины вала на модельном профиле

нет

714

730

748

762

784

Расстояние от уреза до вершины вала (расстояние до уреза (X)/длина волны на глубокой воде (L))

нет

141 (0.82)

125

(0.72)

107

(0.62)

93 (0.54)

73 (0.42)



При моделировании крупность наносов была условно принята за 0.2 мм (мелкозернистый песок) для всего профиля.

Модель xBeach на каждом полученном профиле применялась в двух режимах расчета: 1) для волнения при стабильном профиле дна и 2) для деформаций рельефа. Волны на внешней границе расчетной области (≈860 м от берега, глубина 19 м) задавались в виде синтетического спектра JONSWAP [19] с параметром “пиковатости” γ = 3.3, высотой значительных волн Hs = 1.5 м и периодом спектрального пика Tp = 10.5 с. Угол рассеяния волновой энергии составлял 2.5°. Волнение с такими параметрами в Азово- Черноморском регионе относится к опасным гидрометеорологическим явлением [20], а период Tp = 10.5 с соответствует штормам повторяемостью один раз в 25 лет [21].

В результате расчета волнения получены хронограммы возвышений свободной поверхности (волны) в выбранных точках профиля с дискретностью 5 Гц. По хронограммам строились спектры и исследовалась эволюция следующих параметров волн [23].

  1. Высоты значительных волн, рассчитанные по всему спектру

Hs = 4·m0 [м],

(где m00 S(ω), S(ω) — спектр, ω — частота)

и с фильтрацией по частоте: 0–0.05 Гц — инфрагравитационные волны (HIGW, низкочастотные колебания — образуются как результат групповой структуры нерегулярного ветрового волнения или вследствие обрушения), 0.05–0.15 Гц — волны основной частоты (HGW1).

  1. Средний период волн Tmean = 0S(ω)dω0ω·S(ω)dω
  2. Асимметрия волн относительно вертикальной As = <ζH3>/ σ3

и горизонтальной осей Sk = <ζ3>/ σ3,

где скобки <> — оператор осреднения, ζ — отклонение свободной поверхности, σ — стандартное отклонение свободной поверхности, ζH — преобразование Гилберта.

  1. Длина волны L — определялась по дисперсионному соотношению линейной теории волн для периода спектрального пика.

Эволюция волновых параметров рассматривалась на участке профиля с глубинами от 6 до 2 м, что соответствует отметкам 620–820 м на модельном профиле (рис. 2).

В режиме воспроизведения деформаций рельефа модель имитировала 20-часовое волновое воздействие. Результаты расчета деформаций рельефа выдавались один раз в час. На основе полученных данных оценивалось отступание уреза воды и изменение рельефа дна. На рис. 2 показаны исходный и измененный рельеф, полученный в результате моделирования после 20 часов воздействия волн. Результирующие параметры деформаций представлены в табл. 2.



Таблица 2

Основные изменения модельных профилей после 20 часов волнового воздействия

Параметр, м

Профиль

0

1

2

3

4

5

Глубина моря над вершиной вала

нет

-3.21

-2.86

-2.59

-2.37

-2.18

Расстояние от уреза до вершины вала

нет

139

121

107

95

73

Отступание уреза

14.8

14.3

15.3

16.7

17.6

15.6

Средняя мощность аккумуляции

0.34

0.29

0.30

0.41

0.50

0.61

Расстояние выноса наносов в море (x)

(Расстояние выноса наносов (х)/ длина волны

на глубокой воде (L))

76

(0.44)

86

(0.50)

98

(0.57)

82

(0.48)

70

(0.41)

54

(0.31)



Результаты и обсуждение

На всех профилях наблюдался размыв в приурезовой зоне, вынос наносов в море и аккумуляция на глубине более 1 м (рис. 3). Однако скорость абразии и аккумуляции на профилях с разным положением вала (и без него) была различна.

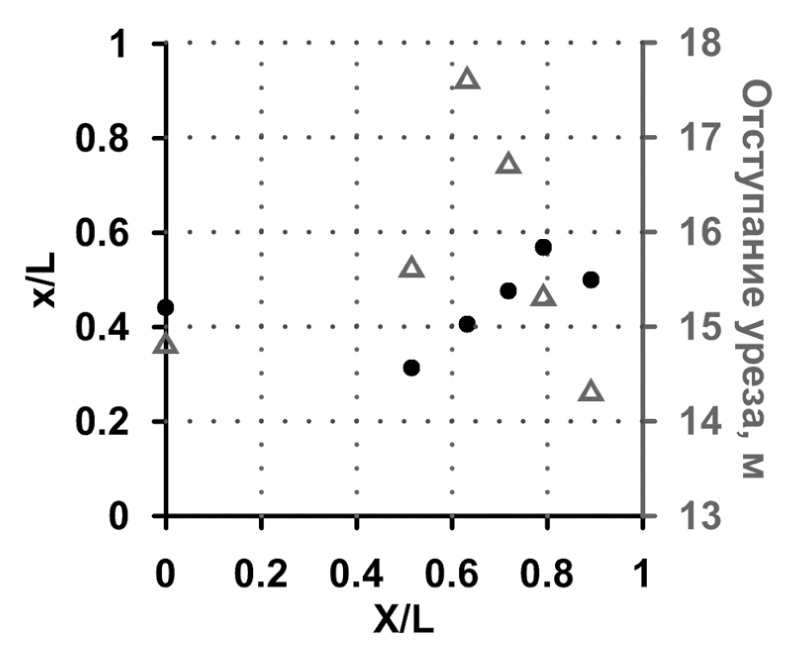

Рис. 3. Величина отступания уреза (треугольники) и относительное расстояние выноса наносов, x/L (кружочки) в зависимости от относительного начального положения вала (X/L)



В целом, с приближением вала к берегу (и уменьшением глубины), размыв уреза увеличивался, а слой наносов мористее на профиле уменьшался; но расстояние выноса наносов в сторону моря при этом возрастало (рис. 3, табл. 2). Отступание уреза на профиле с наиболее удаленным от берега положением вала (0.82 от длины волны) существенно меньше, чем на профиле, где вал расположен ближе (0.42 от длины волны). Профиль, где вал расположен на 0.54 от длины волны, имел максимальную величину отступания уреза, но расстояние выноса наносов было такое же, как и на профиле, где вал находится на самом дальнем расстоянии от берега. Ни на одном профиле пляжевый материал не выносился далее подводного вала.

По сравнению с контрольным профилем (без вала) обнаружено: а) профиль с самым дальним расположением вала будет уменьшать отступание уреза; б) профиль с положением менее половины длины волны наилучшим образом “работает”, как барьер против выноса пляжевого материала в море.

Такое расположение вала целесообразно использовать в целях защиты пляжей от размыва (например, при создании искусственных подводных валов). Установка подводного вала на расстояниях порядка 1/2·L от берега будет давать с этой точки зрения худшие результаты. По сравнению с контрольным профилем без вала, наличие подводного вала на некоторых относительных расстояниях от берега может приводить к интенсификации абразии. Таким образом, при наличии подводного вала, расположенного под углом к берегу (вершина вала находится на разных расстояниях от уреза) возможно неравномерное отступание уреза и формирование пляжевых фестонов.

Под воздействием волн происходила деформация и самого подводного вала: снижение и отступание гребня на 2–4 м в сторону моря (профили 1, 2 и 4). На профилях 3–5 прибрежный склон подводного вала становился менее крутым за счет заполнения предваловой ложбины. Отступание его вершины в сторону моря и изменение асимметрии согласуются, в целом, с данными натурных наблюдений [23].

Размыв линии уреза и трансформация рельефа в модели неоднородны во времени. Максимальная скорость отступания (4.5–6.5 м/ч, рис. 4) для всех профилей отмечается в первый час волнового воздействия. Затем абразия уменьшается, а после 6 часов профиль пляжа адаптируется к заданному режиму волнения и принимает относительно равновесное состояние, при котором скорость отступания уреза для всех профилей ≈0.5 м/ч. Независимо от исходного рельефа подводного склона на всех профилях формируется подводная терраса, представляющая равновесный профиль, близкий к теоретическому [24] (рис. 2):

h = A*y2/3,

где для наносов размером 0.2 мм А = 0.1 [12].

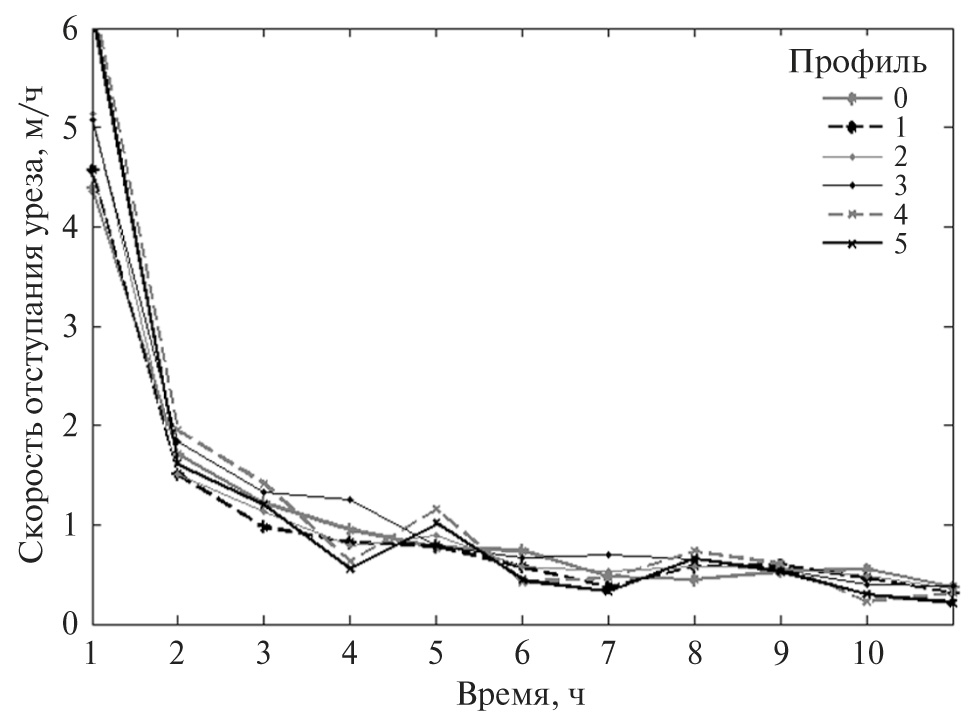

Рис. 4. Скорость отступания береговой линии (м/ч) на профилях



Формирование подобного подводного профиля с террасой наблюдалось нами и в натурном эксперименте “Шкорпиловцы 2007” (HS до 1.7 м).

Разная степень размыва берега в первый час может быть объяснена различиями в трансформации волн над профилем. Отношение высоты инфрагравитационных волн и значительной высоты волн мористее и бережнее вала (координаты на модельном профиле 620 и 820 м) отличается для разных профилей на 20%, а средний период на 10% (рис. 5а–в).

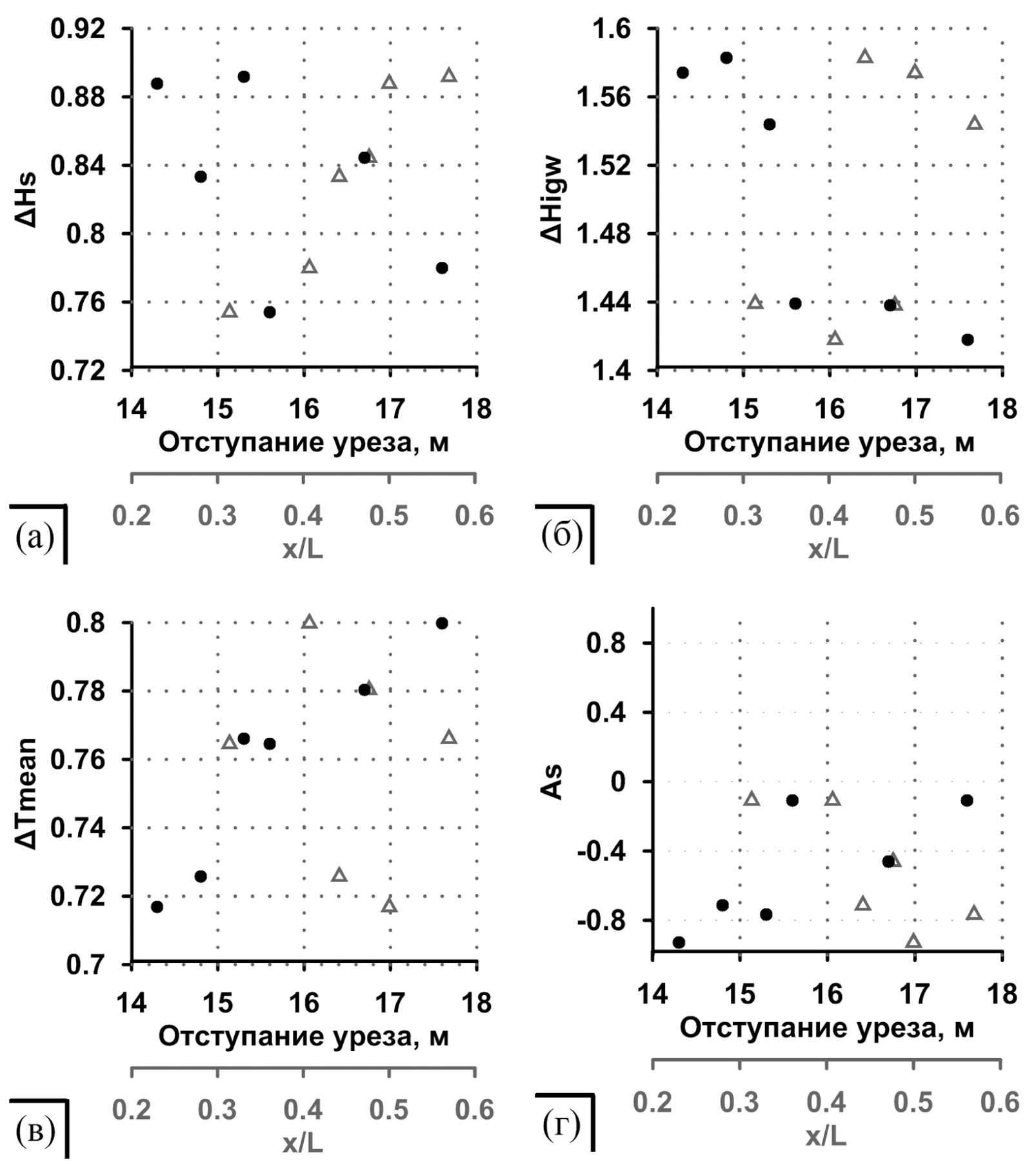

Рис. 5. Зависимость отступания уреза (точки) и относительного расстояния выноса наносов, x/L (треугольники) от относительного изменения параметров волнения при трансформации волн в береговой зоне: (а) — значительной высоты волн, (б) — значительной высоты инфрагравитационных волн, (в) — среднего периода волнения, (г) — асимметрии волн (As) относительно вертикальной оси



Экспериментально установлен ряд закономерностей. На отступание берега влияет средний период волн и величина инфрагравитационных волн. Чем меньше средний период и больше высота инфрагравитационных волн, тем меньше отступание уреза. Такое изменение параметров волнения происходит на профиле с валом, наиболее удаленном от уреза (0.82 от длины волны).

Вынос наносов в море зависит от значительной высоты волн основной частоты HGW1: чем больше высота, тем дальше выносится материал.

Наличие стабильного подводного вала меняет симметрию волн. Для всех профилей симметрия волн относительно горизонтальной оси бережнее вала (координата на профиле 820 м) остается практически одинаковой (~1.6). Асимметрия волн относительно вертикальной оси изменяется более заметно. Согласно модельным данным, чем более асимметричные волны подходят к берегу, тем меньше размыв пляжа (рис. 5 г). Наиболее асимметричные волны бережнее вала наблюдаются на профилях, где первое обрушение волн происходит между урезом и валом: например, на профилях с его дальним расположением (профили 1 и 2), а также на профиле без вала (рис. 2).

При расположении вала ближе к берегу и уменьшении глубины над ним, обрушение волн происходит как на вершине вала, так и вблизи берега. Над валом это наблюдается дальше от берега, чем на профилях 0–2, а второе обрушение смещается ближе к урезу. Наличие двух точек обрушения приводит к существенно большему отступанию линии уреза. Исключение составляет профиль, где вал расположен на самом близком расстоянии к урезу (профиль 5). Потери песка в море, как и отступание уреза при этом несколько уменьшаются.

Моделированием определено: наилучшее, с точки зрения защиты линии уреза от размыва, расположение вала на профиле 1. Однако вал на профиле 5 наилучшим образом “удерживает” мелкозернистый песок вблизи берега.

Выводы

В целом, численное моделирование показало: положение подводного вала влияет на отступание линии уреза и на расстояние выноса наносов в море.

Отступание уреза минимально при расположении вала на расстоянии 0.7–0.8 от длины подходящих волн на глубокой воде. При таком положении подводного вала размыв меньше, чем на профиле без вала.

Подводный вал является естественным барьером, задерживающим наносы в береговой зоне. В модели материал, смытый из приурезовой части пляжа, не выносится далее вала. При расположении вала на расстоянии менее половины длины подходящих волн на глубокой воде, он будет максимально эффективно удерживать песок близи берега.

Наличие подводного вала на расстоянии около половины длины подходящих волн может приводить к большему отступанию линии уреза.

Если вал расположен под углом к берегу, то отступание уреза при нормальном подходе волн к берегу будет неравномерным (могут возникать пляжевое фестоны).

Наибольшая разница в скорости отступания берега, связанная с положением подводного вала, наблюдается в первый час волнового воздействия. Через 6 часов формируется профиль равновесия, близкий к теоретическому профилю Дина. Скорость абразии берега существенно замедляется и становится одинаковой для всех профилей.

Трансформация волн над профилем определяет морфодинамику береговой зоны. Установлена обратная зависимость между отступанием уреза и высотой инфрагравитационных волн вблизи берега. Дальность выноса наносов в море находится в прямой зависимости от высоты значительных волн. Уменьшение среднего периода волнения, связанное с ростом высших гармоник при прохождении волн над валом, также уменьшает скорость отступания линии уреза.

При трансформации волн над профилями с подводными валами, находящимися на разном расстоянии от берега, по-разному меняется и асимметрия волн относительно вертикальной оси. По данным моделирования, чем больше асимметрия волн после прохождения ими вала, тем меньшее влияние на отступание берега они будут оказывать.

Рекомендации: в целях защиты берега от размыва целесообразно устанавливать подводные конструкции, имитирующие подводные валы, на расстоянии, близком к 0.8 от длины подходящих волн в открытом море.
