Genesis of manganese ore occurrences of the Olkhon Terrane

Full Text

ВВЕДЕНИЕ

Многочисленные проявления марганца в пределах Ольхонского террейна (Западное Прибайкалье), в том числе и представляющие потенциальный промышленный интерес, были обнаружены во время специализированных геолого-разведочных работ в первой половине прошлого века (Бетехтин, 1946). Значительная часть проявлений связана с кайнозойскими корами выветривания, эндогенные же проявления расположены в основном в пределах Крестовского субтеррейна (рис. 1), хотя единичные находки пород с повышенным содержанием марганца отмечаются также в других зонах террейна (Конева и др., 1998). Марганцевые проявления Ольхонского террейна были отнесены к гондитам – метаморфизованным осадочным или вулканогенно-осадочным породам, обогащенным марганцем, причем было выделено два марганценосных горизонта (Конева и др., 1998). Крупнейшим и наиболее изученным является Цаган-Забинское месторождение марганца, приуроченное к толще кальцитовых мраморов с «прослоями» амфиболитов. И для этого месторождения и для других марганцевых проявлений в регионе считается бесспорным первично-осадочный (Бетехтин, 1946) или осадочно-гидротермальный (Школьник и др., 2016) генезис, как, впрочем, и для большинства известных месторождений мира (Dill, 2010). Другими словами, стратиграфический контроль марганцевого оруденения террейна считался абсолютно бесспорным, последующие же процессы высокотемпературного метаморфизма и субсинхронного магматизма не приводили к перераспределению марганца в первичной вулканогенно-осадочной толще, выражаясь лишь в появлении относительно высокотемпературных минеральных ассоциаций (кутнагорит, родонит, спессартин, Mn-ортопироксены и другие марганецсодержащие минералы) (Конева и др., 1998; Школьник и др., 2016). Кардинальная переинтерпретация геологического строения Ольхонского террейна в целом, отраженная на последней карте региона (Федоровский и др., 2017) и Крестовского субтеррейна с максимальным распространением марганцевых проявлений в частности (Скляров и др., 2012), наряду с детальным изучением этих проявлений, позволили существенно изменить представления о роли магматизма, метаморфизма и сопутствующего метасоматоза на формирование рудопроявлений марганца.

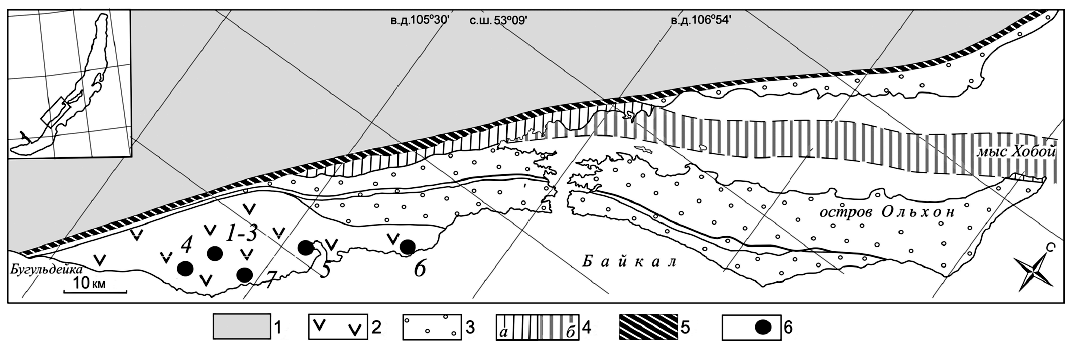

Рис. 1. Схема расположения изученных марганцевых проявлений Ольхонского террейна. 1 – Сибирский кратон; 2–4 – Ольхонский террейн: 2 – Крестовкий субтеррейн, 3 – коллаж пластин субтеррейнов Нутгей и Тутай, 4 – коллаж пластин Тонта и Тутай (а), то же в акватории Байкала (б); 5 – коллизионный шов системы кратон-террейн; 6 – изученные рудопроявления марганца (пояснения в тексте) или (1–3 – в левом борту пади Крестовская, 4 – в правом борту пади Широкая, 5 – в устье р. Анга, 6 – в Тажеранском массиве сиенитов, 7 – Цаган-Забинское месторождение).



КРАТКАЯ ХАРАКТЕРИСТИКА ОЛЬХОНСКОГО ТЕРРЕЙНА

Ольхонский террейн входит в состав раннепалеозойской аккреционно-коллизионной системы северной части Центрально-Азиатского складчатого пояса, основные черты тектоники, метаморфизма и магматизма фрагментов которой рассмотрены в многочисленных статьях и монографиях (Беличенко и др., 1994; Козаков и др., 2014, 2015; Ярмолюк и др., 2011, 2016 и др.). Особенности состава и строения террейна также охарактеризованы во многих публикациях (Бибикова и др., 1990; Розен, Федоровский, 2001; Федоровский, 1997, 2004; Федоровский и др., 1995; Федоровский, Скляров, 2010; Sklyarov, 2005 и др.), поэтому отметим здесь только наиболее важные из них: 1) террейн представляет собой коллаж тектонических пластин разной геодинамической природы протолитов, включающих возрастные интервалы 1870–1830, 807–792, 640, 545, 530–500 и 500–490 млн лет (Donskaya et al., 2017); 2) выделяется несколько субтеррейнов, которые в первом приближении можно объединить в две суперзоны – гнейсово-карбонатную и мафит-карбонатную, каковые ранее рассматривались в качестве ольхонской и ангинской метаморфизованных осадочно-вулканогенных серий; 3) все породы претерпели высокотемпературный синтектонический метаморфизм (от эпидот-амфиболитовой до гранулитовой фации); 4) в результате процессов надвигового и сдвигового тектогенеза в условиях вязко-пластического течения большинство комплексов террейна линеаризированы на микро-, мезо- и макроуровне, создавая иллюзию стратиграфического напластования; 5) наиболее интенсивно процессы вязко-пластического течения проявлены в карбонатных породах, которые слагают многочисленные проявления мраморного меланжа с разноразмерными фрагментами силикатных пород (Федоровский и др., 1993), «пласты» карбонатно-силикатных пород (кальцифиры), образованные при насыщении карбонатов силикатным материалом, и даже «дайки» в амфиболитах и гнейсах (Скляров и др., 2013).

Поскольку большинство марганцевых проявлений выявлено в пределах Крестовского базит-карбонатного субтеррейна, охарактеризуем его более подробно. Габброидные массивы бирхинского (500 млн лет) и усть-крестовского (470 млн лет) комплексов слагают значительную часть субтеррейна (Лавренчук и др., 2017). Бирхинские габбро являются составной частью бирхинской вулкано-плутонической ассоциации, включающей габбро, эффузивные порфириты, часто метаморфизованные до амфиболитов, и подводящие дайки, наиболее многочисленные в кальцитовых мраморах береговых скал Байкала (Гладкочуб и др., 2014; Скляров и др., 2012; Федоровский и др., 2017). Габброиды, субвулканиты и вулканиты ассоциации близки по геохимическим особенностям, отвечающим надсубдукционным характеристикам (Гладкочуб и др., 2014; Лавренчук и др., 2017).

Среди габброидов усть-крестовского комплекса выделяются две фазы: умеренно-титанистые габброиды первой фазы (флогопитовые монцогаббро, часто амфиболизированные и огнейсованные) слагают одноименный массив в районе пади Крестовской (рис. 2) и редкие дайки в мраморах, по составу они близки к метагабброидам Тажеранского массива и базитам комбинированных даек северной части о-ва Ольхон (Скляров и др., 2009; Федоровский и др., 2010). Габброиды второй фазы, характеризующиеся повышенной титанистостью и щелочностью (титан-фассаитовые монцогаббро, пироксениты, нефелин-титанавгитовые породы), слагают серию мелких тел по бортам пади Крестовская (рис. 2). С этими телами связано высокотемпературное ороговикование (фация пироксеновых роговиков) метапорфиритов бирхинской ассоциации. Габброиды усть-крестовского комплекса также имеют отчетливые надсубдукционные геохимические метки, но отличаются от базитов Бирхинской вулкано-плутонической ассоциации более высокими содержаниями титана и некогерентных элементов (Лавренчук и др., 2017).

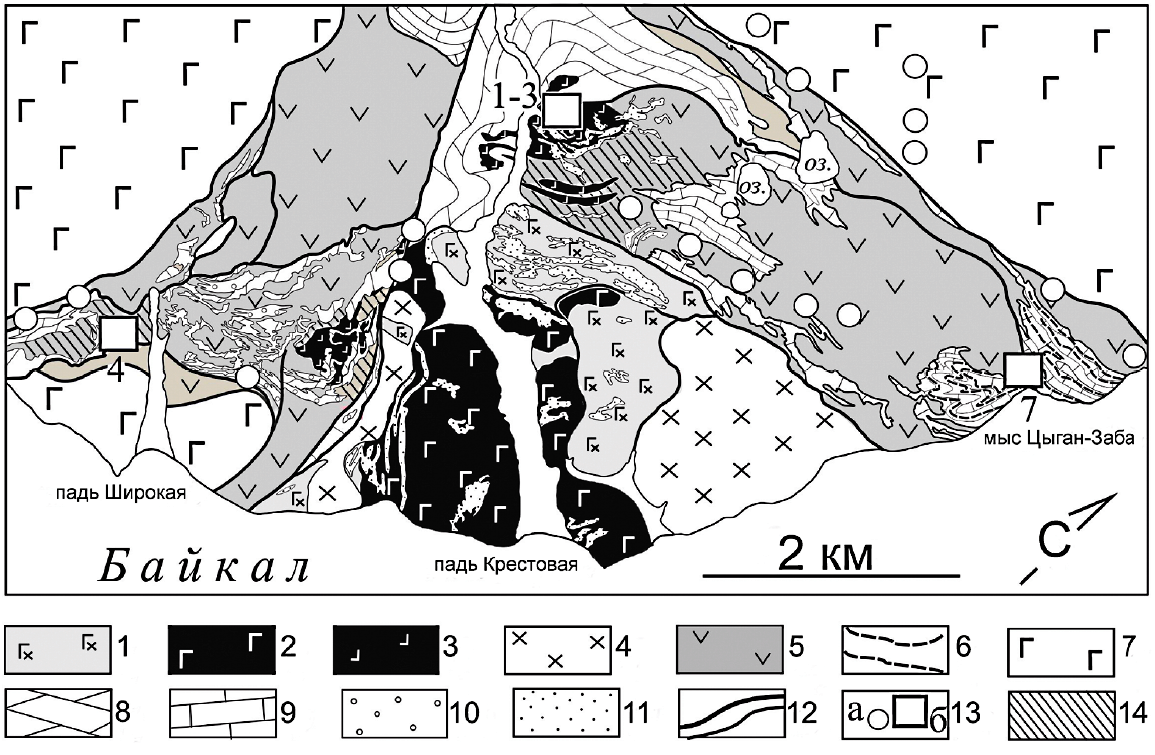

Рис. 2. Фрагмент геологической карты юго-западной части Ольхонского региона (по (Федоровский и др., 2017) с упрощениями). 1–3 – Усть-Крестовский комплекс габброидов: 1 – минглинг-комплекс (комбинированные габбро-сиенитовые интрузии и дайки), 2 – вторая фаза (титан-фассаитовые монцогаббро, пироксениты, нефелин-титанавгитовые породы, в том числе импрегнированные гранитами), 3 – первая фаза (флогопитовые монцогаббро, часто амфиболизированные и огнейсованные, кварцевые сиениты); 4 – Малокрестовский комплекс (биотитовые и биотит-амфиболовые граниты, гранодиориты и диориты); 5–7 – Бирхинская вулкано-плутоническая ассоциация: 5 – метапорфириты и амфиболиты по порфиритам, 6 – амфиболиты по субвулканическим долеритам (подводящие дайки), 7 – габбро оливиновые, габбро, монцогаббро, монцогаббронориты, монцодиориты (вторая фаза), оливиновые пироксениты, оливиновые габбро, габбро, габбронориты, анортозиты (первая фаза) и их амфиболизированные и огнейсованные разности; 8–10 – комплекс Анга: 8 – кремнисто-доломитовая толща (доломитовые и кальцит-доломитовые мраморы, квар-диопсид-доломит-кальцитовые породы, мономинеральные диопсидовые и кварц-диопсидовые породы, мраморный меланж), 9 – толща кальцитовых мраморов, 10 – кварциты; 11 – инъекционные кальцитовые мраморы и кальцифиры; 12 – геологические и тектонические границы; 13 – проявления среднетемпературных гранат-пироксен-амфибол-цоизитовых и высокотемпературных мелилит-гранат-волластонит-фассаитовых метасоматитов (а) и рудопроявления марганца (б) (1–4 – рудопроявления, 7 – Цаган-Забинское месторождение); 14 – зоны высокотемпературных роговиков. Рудопроявления 5, 6 за пределами данной карты.



Карбонатные породы слагают значительную часть Крестовского субтеррейна (рис. 2) и принадлежат двум сериям разного состава. Преобладают кальцитовые мраморы, обнажающиеся в береговой части Байкала и слагающие большое поле в северной части субтеррейна. Доломитовые и доломит-кальцитовые мраморы, ассоциирующие с кремнистыми образованиями (кварциты, диопсид-доломит-кальцитовые, тремолит-кальцитовые и кварц-диопсидовые породы), образуют S-образную полосу, которая к западу сменяется выходами мраморного меланжа.

Уровень регионального метаморфизма в Крестовской зоне соответствует эпидот-амфиболитовой фации (500–600^оС) (Sklyarov, 2005), на фоне которого отмечается два участка резкого повышения температуры до 800–900^оС. Один из них, как отмечалось выше, связан с воздействием габброидов второй фазы усть-крестовского комплекса. Природа второго участка, в западной части зоны, до конца не ясна. Предположению о термальном воздействии массива габбро бирхинского комплекса (Савельева, Медведева, 1996) противоречит присутствие широких полос амфиболитов между габброидами и высокотемпературными метаморфитами.

Характерной особенностью зоны является широкое распространение метасоматических пород, не связанных с гранитами или другими интрузивными породами, которые, чаще всего, приурочены к контактам породных комплексов контрастного состава или тектоническим зонам в пределах Бирхинского массива (см. рис. 2). Резко преобладают метасоматиты умеренных температур (гранат-эпидот-амфибол-пироксеновые, цоизит-амфибол-пироксеновые и др.), но встречаются и проявления высокотемпературных разностей (с мелилитом или колхианитом) (Савельева и др., 1992, 1996; Galuskin et al., 2012). Особенности проявления метасоматических пород умеренных температур позволяют связывать их образование с процессами тектогенеза и синдеформационного метаморфизма.

ГЕОЛОГИЯ И МИНЕРАЛОГИЯ ИЗУЧЕННЫХ ПРОЯВЛЕНИЙ МАРГАНЦА

Нами было изучено пять рудопроявлений марганца: три в левом борту пади Крестовская, одно в правом борту пади Широкая и одно в устьевой части р. Анга, кроме того использованы материалы исследований Цаган-Забинского месторождения (Бетехтин, 1946; Школьник и др., 2016, Школьник и др., 2018) и рудопроявления в пределах Тажеранского массива (Конева, 2003, Конева и др., 1998). Положение рудопроявлений показано на рис. 1, 2. Рудопроявления 1–3 в левом борту пади Крестовская находятся на расстоянии менее 100–150 м друг от друга, но характеризуются разным строением и составом.

Рудопроявление 1 (координаты 52^о40′38.34′′ с.ш., 106^о23′42.48′′ в.д.) расположено на крутом склоне лога и приурочено к субвертикальному телу мелкозернистых базитов меридионального простирания в кальцит-доломитовых мраморах, мощность которого в нижней части составляет около 15 м, вверх по склону тело выклинивается. Марганцевое оруденение присутствует только в нижней части тела, вскрыто канавой (рис. 3а) и опробовано вкрест тела базитов через 30–50 см. Для базитов характерна минеральная ассоциация Opx + Pl + Kfs + Ilm ± Cpx ± Amp ± ± Bt ± Grt (символы минералов по (Whitney, Evans, 2010)). Породы тонко-, мелкозернистые в основном характеризуются гранулитовой структурой. В западной краевой части (около 1 м) и местами в центральной части тела сохранились реликты офитовой структуры, позволяющие рассматривать его в качестве дайки долеритов, а скорее всего, серии сближенных (минимум две) даек, в разной степени обогащенных марганцем. При сохранности каркаса лейст плагиоклаза в долеритах темноцветные минералы явно рекристаллизованы, образуя агрегаты близких к идиоморфным кристаллов (рис. 4а, 4б). Мелкие фрагменты микродолеритов в рудной части тела заключены в более крупнозернистый агрегат Mn-ортопироксена, граната и плагиоклаза с подчиненным количеством клинопироксена, куммингтонита, ильменита и амфибола (рис. 4а, 4б).





Рис. 3. Схемы рудопроявлений 1 (а) и 3 (б). 1 – кальцит-доломитовые мраморы; 2 – кальцитовые мраморы; 3 – долериты; 4 – марганценосные мелкозернистые базиты; 5 – граниты; 6 – зоны обогащения марганцем; 7 – точки опробования в соответствиями с номерами проб в табл. 1–6: 1–11 – 3235, B, F – 4006B и 4006F соответственно. Пунктирными линиями отделены марганцовистые и безмарганцовистые разности.





Рис. 4. Микрофотографии марганцевых пород: (а, б) – контакт фрагмента тонкозернистых долеритов с прироксен-гранат-плагиоклазовыми породами основной массы в проходящем (а) и поляризованном (б) свете (обр. 1881А); (в, г) – гранит с марганцевым ортопироксеном в проходящем (в) и поляризованном (г) свете (обр. 4006В); (д, е) – марганценосный базит с прожилками гранита в проходящем (д) и поляризованном (е) свете (обр. 4006F).



Детальные минералогические исследования показали отчетливую зональность в строении тела, наиболее четко выраженную в составах ортопироксенов (рис. 5а, табл. 1), но также проявленную в клинопироксенах (рис. 5б, табл. 2), амфиболах (табл. 3) и ильменитах (табл. 4). В западной краевой части дайки содержание MnO в ортопироксене составляет 0.8–1.6 мас.% (табл. 1), в клинопироксене – 0.5–0.7 мас.% (табл. 2). В биотите примесь марганца незначительна. В центральной и западной части дайки в значительных количествах появляется гранат с высоким содержанием марганца (MnO 8–20 мас.%), другие темноцветные минералы также характеризуются его высоким содержанием (ортопироксен – 10–12 мас.% MnO, клинопироксен – 4–5 мас.% MnO, куммингтонит – 4.5–6.8 мас.% MnO, роговая обманка и актинолит – 2–3 мас.% MnO, ильменит – 13–16 мас.% MnO) (табл. 1–6). В восточной контактовой части дайки концентрация марганца в темноцветах понижается, но остается достаточно высокой (ортопироксен – 4.5 мас.% MnO, гранат – 12 мас.% MnO). Важно отметить, что составы темноцветных минералов в сохранившихся фрагментах микродолеритов и включающих их базитах роговикового облика совершенно одинаковы. Биотит присутствует только в краевых частях тела и характеризуется высокой титанистостью (4.3–5.5 мас.% TiO₂). Состав плагиоклазов по всему разрезу тела отвечает андезину (табл. 6), содержание анортита несколько повышается в краевых частях тела. В калиевом полевом шпате, присутствующем во всех опробованных разновидностях базитов, отмечается постоянная примесь бария (0.8–1.7 мас.% ВаО) Во вмещающих мраморах содержания оксида марганца в карбонатах не превышает 0.5 мас.%.

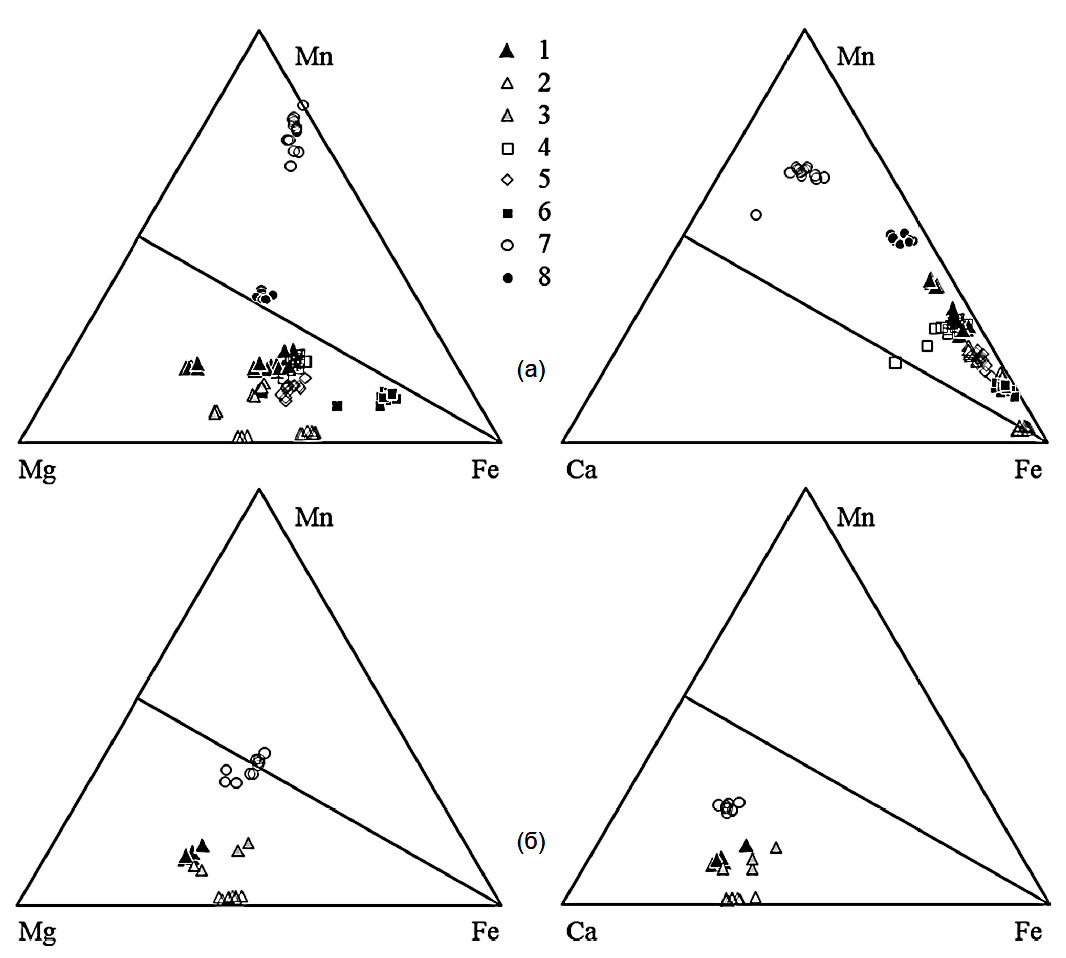

Рис. 5. Составы ортопироксенов и феррородонитов (а) и клинопироксенов (б) марганцевых проявлений Ольхонского террейна. 1–3 – рудопроявление 1: 1 – центральная часть, 2 – западная краевая часть, 3 – восточная краевая часть; 4 – рудопроявление 2; 5 – рудопроявление 3; 6 – рудопроявление 4; 7 – рудопроявление 5; 8 – рудопроявление 6.



Таблица 1. Представительные анализы ортопироксена и феррородонита из марганцевых проявлений Ольхонского террейна

Компоненты	Ортопироксены																														Феррородониты
	1																2				3				4				6		5
	SE3532-1*				SE3532-3				SE1881a				SE3532-9				SE4001B				SE4006F				SE4013A						SE1165a
SiO2	50.	40	50.	75	51.	69	51.	69	49.	23	48.	78	50.	83	50.	60	49.	18	49.	14	50.	02	49.	48	47.	42	47.	70	49.	39	46.	38	46.	62	47.	30
TiO2	нпо		нпо		0.	22	0.	17	нпо		нпо		0.	15	0.	18	нпо		нпо		нпо		нпо		нпо		нпо		0.	04	нпо		нпо		нпо
Al2O3	0.	34	0.	42	0.	57	0.	45	нпо		0.	47	0.	62	0.	93	нпо		нпо		0.	51	нпо		нпо		нпо		0.	03	нпо		нпо		нпо
FeO	34.	52	34.	27	16.	17	16.	51	26.	53	26.	35	25.	69	25.	86	26.	37	27.	46	29.	50	28.	23	39.	88	39.	82	19.	49	7.	96	9.	22	11.	08
MnO	1.	56	1.	34	10.	91	11.	48	10.	64	12.	76	6.	66	8.	32	9.	48	12.	01	5.	90	8.	07	4.	86	6.	56	19.	58	35.	69	34.	64	33.	75
MgO	12.	90	13.	58	18.	72	18.	08	11.	76	10.	36	15.	12	14.	01	9.	87	10.	28	13.	12	12.	14	6.	60	5.	49	10.	11	0.	00	1.	19	1.	82
CaO	1.	06	0.	71	1.	01	1.	06	0.	88	1.	15	1.	29	1.	27	4.	27	1.	06	1.	02	1.	18	0.	43	0.	88	1.	37	8.	88	7.	88	6.	63
Na2O	нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		0.	01	нпо		нпо		нпо
K2O	нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		0.	01	нпо		нпо		нпо
Сумма	100.	79	101.	07	99.	28	99.	43	99.	04	99.	87	100.	36	101.	17	99.	17	99.	95	100.	07	99.	10	99.	19	100.	45	100.	03	98.	91	99.	55	100.	58
O=6
Si	1.990		1.990		1.982		1.987		1.994		1.979		1.980		1.971		1.997		1.994		1.984		1.996		1.995		1.996		1.998		2.000		1.991		1.995
Ti	0.000		0.000		0.006		0.005		0.000		0.000		0.004		0.005		0.000		0.000		0.000		0.000		0.000		0.000		0.001		0.000		0.000		0.000
Al	0.016		0.019		0.026		0.021		0.000		0.022		0.028		0.043		0.000		0.000		0.024		0.000		0.000		0.000		0.001		0.000		0.000		0.000
Fe2+	1.140		1.124		0.519		0.531		0.899		0.894		0.837		0.842		0.896		0.932		0.979		0.952		1.403		1.393		0.659		0.287		0.329		0.391
Mn	0.052		0.045		0.354		0.374		0.365		0.438		0.220		0.275		0.326		0.413		0.198		0.276		0.173		0.233		0.671		1.303		1.253		1.206
Mg	0.759		0.794		1.070		1.036		0.710		0.626		0.878		0.813		0.597		0.622		0.776		0.730		0.414		0.342		0.609		0.000		0.076		0.114
Ca	0.045		0.030		0.041		0.044		0.038		0.050		0.054		0.053		0.186		0.046		0.043		0.051		0.019		0.039		0.059		0.410		0.361		0.300
Na	0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.001		0.000		0.000		0.000
K	0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000
Сумма	4.002		4.001		3.999		3.997		4.006		4.010		4.001		4.002		4.003		4.006		4.004		4.004		4.005		4.004		3.999		4.000		4.009		4.005

Примечание. Здесь и далее в таблицах в шапке таблицы цифрами обозначены рудопроявления, положение которых показано на рис. 1. Анализ из проявления 6 заимствован из (Конева, 2003). нпо – ниже предела обнаружения. *Здесь и далее в таблицах – номер образца.



Анализы минералов сделаны на электронном сканирующем микроскопе LEO 1430VP с энергодисперсионным спектрометром INCAEnergy 350 в Центре коллективного пользования «Аналитический центр минералого-геохимических и изотопных исследований» ГИН СО РАН (г. Улан-Удэ). Ускоряющее напряжение 20 кВ, ток зонда 0.3–0.4 нА, размер пучка < 0.1 мкм, время измерения 50 с.



Таблица 2. Представительные анализы клинопироксена из марганцевых проявлений Ольхонского террейна

Компоненты	1												2				5
	SE3532-1				SE3532-6						SE3532-9		SE4001B				SE1165a
SiO2	52.	54	52.	24	52.	69	52.	59	52.	76	52	.03	51.	05	51.	02	50.	81	50.	06	50.	04	49.	81
TiO2	нпо		нпо		нпо		нпо		нпо		0.	33	нпо		нпо		нпо		нпо		нпо		нпо
Al2O3	0.	60	0.	51	0.	00	0.	00	0.	43	1.	04	нпо		нпо		нпо		нпо		нпо		нпо
Cr2O3	нпо		нпо		нпо		нпо		нпо		0.	16	нпо		нпо		нпо		нпо		нпо		нпо
FeO	14.	29	15.	23	10.	52	10.	92	12.	21	11.	64	14.	55	16.	10	10.	64	11.	40	10.	66	10.	91
MnO	0.	50	0.	74	3.	98	4.	61	5.	66	3.	46	4.	82	5.	93	10.	16	10.	72	11.	45	11.	91
MgO	10.	40	10.	38	12.	11	11.	67	12.	02	12.	01	9.	97	10.	03	7.	79	6.	80	6.	09	5.	67
CaO	21.	80	21.	59	20.	44	19.	71	17.	31	19.	95	19.	00	16.	82	20.	32	20.	26	20.	96	21.	02
Na2O	0.	18	0.	18	нпо		0.	20	0.	16	0.	13	нпо		нпо		нпо		нпо		нпо		нпо
K2O	нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо
Сумма	100.	32	100.	87	99.	74	99.	71	100.	55	100.	76	99.	45	99.	96	99.	73	99.	29	99.	21	99.	37
O=6
Si	2.001		1.987		1.982		2.010		2.005		1.966		1.992		1.991		1.999		1.992		1.998		1.993
Ti	0.000		0.000		0.006		0.000		0.000		0.009		0.000		0.000		0.000		0.000		0.000		0.000
Al	0.027		0.023		0.026		0.000		0.019		0.046		0.000		0.000		0.000		0.000		0.000		0.000
Cr	0.000		0.000		0.000		0.000		0.000		0.005		0.000		0.000		0.000		0.000		0.000		0.000
Fe3+	0.000		0.015		0.000		0.000		0.000		0.007		0.016		0.017		0.003		0.016		0.004		0.015
Fe2+	0.455		0.469		0.519		0.349		0.388		0.361		0.458		0.508		0.347		0.364		0.352		0.350
Mn	0.016		0.024		0.354		0.149		0.182		0.111		0.159		0.196		0.339		0.361		0.387		0.404
Mg	0.590		0.589		1.070		0.665		0.681		0.676		0.580		0.583		0.457		0.403		0.362		0.338
Ca	0.889		0.880		0.041		0.808		0.705		0.808		0.794		0.703		0.856		0.864		0.897		0.901
Na	0.013		0.013		0.000		0.015		0.012		0.010		0.000		0.000		0.000		0.000		0.000		0.000
K	0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000
Сумма	3.992		4.000		3.999		3.997		3.992		4.000		4.000		4.000		4.000		4.000		4.000		4.000



Таблица 3. Представительные анализы граната из марганцевых проявлений Ольхонского террейна

Компоненты	1																		2				4				5
	SE3532-3		SE3532-4				SE1881a						SE3532-6				SE3532-11		SE4001B				SE4013A				SE1165a
SiO2	37.	33	36.	97	36.	71	36.	86	36.	59	36.	26	37.	31	37.	10	37.	78	36.	48	37.	00	36.	76	36.	69	36.	91	36.	56	36.	71
TiO2	0.	20	0.	17	0.	33	нпо		нпо		0.	35	нпо		0.	17	нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо
Al2O3	20.	82	20.	41	20.	35	20.	23	20.	27	20.	31	20.	71	20.	77	21.	39	20.	58	20.	41	20.	17	20.	58	19.	65	20.	29	19.	99
FeO	12.	21	17.	73	17.	07	17.	28	16.	93	15.	85	16.	15	15.	15	22.	37	18.	03	16.	08	24.	98	24.	22	6.	60	5.	48	7.	26
MnO	23.	72	17.	60	18.	63	18.	86	19.	42	20.	71	19.	10	20.	32	11.	67	19.	07	22.	08	11.	38	12.	24	28.	76	29.	53	30.	51
MgO	1.	99	1.	29	1.	94	1.	84	1.	04	0.	90	2.	01	1.	64	5.	59	1.	29	0.	45	0.	46	0.	51	нпо		нпо		нпо
CaO	4.	00	5.	30	4.	74	4.	41	4.	62	5.	72	5.	46	5.	00	1.	60	4.	39	4.	53	6.	33	5.	73	7.	68	7.	51	5.	40
Na2O	нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо
K2O	нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо		нпо
Сумма	100.	47	99.	70	99.	78	99.	48	98.	87	100.	10	100.	73	100.	14	100.	40	99.	84	100.	55	100.	08	99.	97	99.	76	99.	51	100.	00
O=12
Si	2.983		2.997		2.967		2.991		2.999		2.938		2.978		2.986		2.974		2.960		2.998		2.985		2.981		3.007		2.981		2.997
Ti	0.010		0.010		0.020		0.000		0.000		0.021		0.000		0.010		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000
Al	1.943		1.950		1.938		1.935		1.959		1.940		1.948		1.970		1.984		1.969		1.950		1.931		1.971		1.888		1.950		1.924
Fe3+	0.071		0.020		0.087		0.084		0.042		0.141		0.096		0.038		0.067		0.112		0.055		0.100		0.067		0.098		0.088		0.081
Fe2+	0.784		1.182		1.067		1.089		1.118		0.933		0.981		0.983		1.405		1.112		1.035		1.596		1.578		0.352		0.285		0.415
Mn	1.612		1.209		1.276		1.296		1.348		1.421		1.291		1.386		0.778		1.311		1.515		0.783		0.842		1.985		2.039		2.110
Mg	0.271		0.156		0.234		0.222		0.127		0.109		0.239		0.197		0.656		0.156		0.054		0.056		0.062		0.000		0.000		0.000
Ca	0.327		0.461		0.411		0.383		0.406		0.497		0.467		0.431		0.135		0.382		0.393		0.551		0.499		0.670		0.656		0.472
Na	0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000
K	0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000		0.000
Сумма	8.000		8.000		8.000		8.000		8.000		8.000		8.000		8.000		8.000		8.000		8.000		8.000		8.000		8.000		8.000		8.000



Таблица 4. Представительные анализы амфиболов из марганцевых проявлений Ольхонского террейна

Компоненты	1																3		5
	1881a								3532-1		3532-3		3532-4				4006F		1165a
SiO2	51.	75	51.	39	52.	2	52.	22	47.	43	54.	64	52.	93	53.	27	52.	61	52.	46	51.	95
TiO2	0.	33	нпо		нпо		нпо		1.	47	0.	13	0.	22	нпо		нпо		нпо		нпо
Al2O3	2.	91	0.	66	0.	93	нпо		7.	37	2.	55	2.	1	0.	55	нпо		нпо		нпо
FeO	16.	15	24.	92	22.	84	23.	36	19.	89	7.	38	13.	43	21.	83	24.	43	16.	48	16.	42
MnO	2.	14	5.	86	6.	66	7.	09	0.	35	2.	71	1.	92	4.	47	4.	11	12.	59	13.	74
MgO	12.	95	13.	65	12.	84	12.	67	9.	88	18.	79	14.	97	15.	31	15.	44	14.	15	12.	64
CaO	10.	7	0.	94	1.	9	1.	3	11.	03	10.	27	10.	38	1.	76	1.	02	1.	76	1.	57
Na2O	0.	47	нпо		нпо		нпо		1.	12	0.	38	0.	16	нпо		нпо		нпо		нпо
K2O	нпо		нпо		нпо		нпо		нпо		0.	13	0.	13	нпо		нпо		нпо		нпо
Сумма	97.	4	97.	42	97.	37	96.	64	98.	54	96.	98	96.	24	97.	19	97.	61	97.	44	96.	32
О=23
Si	7.	645	7.	822	7.	901	7.	993	7.	053	7.	762	7.	782	7.	943	7.	897	7.	920	7.	977
Ti	0.	037	0.	000	0.	000	0.	000	0.	164	0.	014	0.	024	0.	000	0.	000	0.	000	0.	000
Al	0.	507	0.	118	0.	166	0.	000	1.	292	0.	427	0.	364	0.	096	0.	000	0.	000	0.	000
Cr	0.	000	0.	000	0.	000	0.	000	0.	000	0.	000	0.	000	0.	000	0.	000	0.	000	0.	000
Fe2+	1.	995	3.	172	2.	891	2.	990	2.	473	0.	877	1.	651	2.	722	3.	066	2.	081	2.	108
Mn	0.	268	0.	756	0.	854	0.	919	0.	044	0.	326	0.	239	0.	564	0.	523	1.	610	1.	787
Mg	2.	851	3.	097	2.	896	2.	890	2.	190	3.	978	3.	280	3.	402	3.	454	3.	184	2.	893
Ca	1.	694	0.	153	0.	308	0.	213	1.	758	1.	563	1.	635	0.	282	0.	164	0.	285	0.	258
Na	0.	135	0.	000	0.	000	0.	000	0.	323	0.	105	0.	046	0.	000	0.	000	0.	000	0.	000
K	0.	000	0.	000	0.	000	0.	000	0.	000	0.	024	0.	024	0.	000	0.	000	0.	000



Рудопроявление 2 (координаты 52^o40′43.1′′ с.ш., 106^o23′56.1′′ в.д.) расположено в поле мелкозернистых пироксеновых роговиков у контакта с кальцитовыми мраморами. Проявление небольшое, близкое к изометричному по форме (около 5 м в диаметре). Для марганценосных роговиков характерна минеральная ассоциация Opx + Cpx + Grt + Pl + Kfs + Ilm. Минералы рудопроявления по содержанию марганца близки к таковым центральной части рудопроявления 1 (табл. 1–6, рис. 4).

Рудопроявление 3 (координаты 52^о40′38.7′′ с.ш., 106^о23′50.9′′ в.д.) приурочено к жиле гранитов (М = 10–12 м) между кальцитовыми мраморами и дайкой долеритов (рис. 3б), видимая мощность которой составляет не менее 5 м. В приконтактовой части гранитов с долеритами в гранитах марганцевая минерализация отсутствует. По мере приближения к контакту с мраморами наблюдается вначале пятнистая, а затем сплошная марганцевая минерализация, фиксируемая по черным коркам на выветрелой поверхности. Петрографические исследования показывают, что в гранитах по приближению к контакту с мраморами нарастает количество ассимилированных марганценосных базитов. И даже в гранитах (рис. 4в, 4г) ортопироксен обогащен марганцем (рис. 5). Существенно базитовая часть тела в приконтактовой зоне в той или иной степени проработана гранитным материалом (рис. 4д, 4е). В этой жиле в двух проанализированных образцах, отличающихся соотношением темноцветных и лейкократовых минералов, присутствует минеральная ассоциация Opx + Bt + Pl + + Kfs + Ilm ± Qtz. Содержание оксида марганца в темноцветных минералах заметно ниже по сравнению с двумя предыдущими рудопроявлениями: в ортопироксене и ильмените по 6–8 мас.% MnO. Составы ортопироксенов и ильменитов не различаются в лейкократовых (менее 10% темноцветных минералов) и меланократовых (более 30% темноцветных минералов) разностях.

Рудопроявление 4 (координаты 52^o38′5.5′′ с.ш., 106^o21′42.5′′ в.д.) в юго-западной части Крестовской зоны представляет собой крупный вытянутый фрагмент кварцитов в мраморном меланже. В кварцитах спорадически встречаются мелкие линзовидные тела обогащенных марганцем пород, легко диагностируемых по черным коркам на поверхности выветривания. Минеральная ассоциация Opx + Grt + Ilm + Qtz + + Aln + Zrn + Apt. Ортопироксены, гранаты и ильмениты характеризуются минимальным в изученных рудопроявлениях содержанием оксида марганца (5–6 мас.%, 11–12 мас.% и 3.4 мас.% MnO соответственно).

Рудопроявление 5 (координаты 52^о46′35.1′′ с.ш., 106^о33′45.2′′ в.д.) находится в устьевой части р. Анга и представляет собой маломощную (около 10 см) жилу в гранитогнейсах, прослеженную по условиям обнаженности менее чем на 10 м. Жила сложена в основном феррородонитом, гранатом и кварцем, с подчиненным количеством Mn-клинопироксена и марганцевого куммингтонита. В качестве вторичных присутствуют оксиды и гидроксиды марганца. Феррородонит (CaMn₃Fe(Si₅O₁₅)), недавно утвержденный новый минерал (Shchipalkina et al., 2017), отличается от родонита повышенными содержаниями железа и кальция. Клинопироксены и куммингтониты характеризуются высоким содержанием марганца (10–12 мас.% и 12–14 мас.% MnO соответственно) (табл. 2, 4).

Рудопроявление 6 расположено в пределах Тажеранского массива щелочных и нефелиновых сиенитов и приурочено к ксенолиту кварцитов с прослоями гондитов (Конева, 2003; Конева и др., 1998). Гондиты представляют собой весьма тонкозернистые породы, сложенные пироксмангитом ((MnFe)[SiO₃]), Mn-Fe-Mg ромбическим пироксеном, марганцовистым диопсидом, спессартином, кварцем с примесью альбита. Из акцессорных минералов отмечены ильменит, пирофанит (MnTiO₃), апатит, циркон, рутил (Конева, 2003). Ромбический пироксен характеризуется максимальным содержанием MnO среди изученных рудопроявлений (табл. 1, рис. 5), достигающим 20 мас.% (Конева, 2013).

Цаган-Забинское месторождение (7 на рис. 1, 2) – единственное из проявлений марганца в пределах Ольхонского террейна, представляющее промышленный интерес. По существующим представлениям (Школьник и др., 2016; Школьник и др., 2018) марганцевые породы (руды) слагают два крутопадающих пластовых тела мощностью около 10 м каждое, согласных с напластованием вмещающей толщи (Бетехтин, 1946). Сами рудные тела характеризуются заметно выраженной слоистостью; слои различаются по содержанию MnO и по соотношению карбонатов и силикатов в составе пород. По последнему критерию все марганецсодержащие породы месторождения подразделяются на три группы: существенно карбонатные, силикатно-карбонатные и силикатные (Школьник и др., 2018). В двух первых группах пород основным минералом-концентратором марганца является кутнагорит (CaMn(CO₃)₂), при подчиненной роли флогопита, граната спессартин-гроссулярового ряда, Mn-куммингтонита и родонита. Силикатные разности марганцевых пород состоят из существенно спессартинового граната и марганцевого куммингтонита. На основании геохимических данных марганцевая минерализация имеет не гидрогенную (осаждение из морской воды), а гидротермальную природу. В качестве источника поступления рудоносного вещества в бассейн седиментации предполагается синхронная осадочному процессу эксгаляционно-гидротермальная деятельность (Школьник и др., 2016). Наши исследования дают основания для сомнений в такой трактовке природы месторождения и будут рассмотрены ниже.

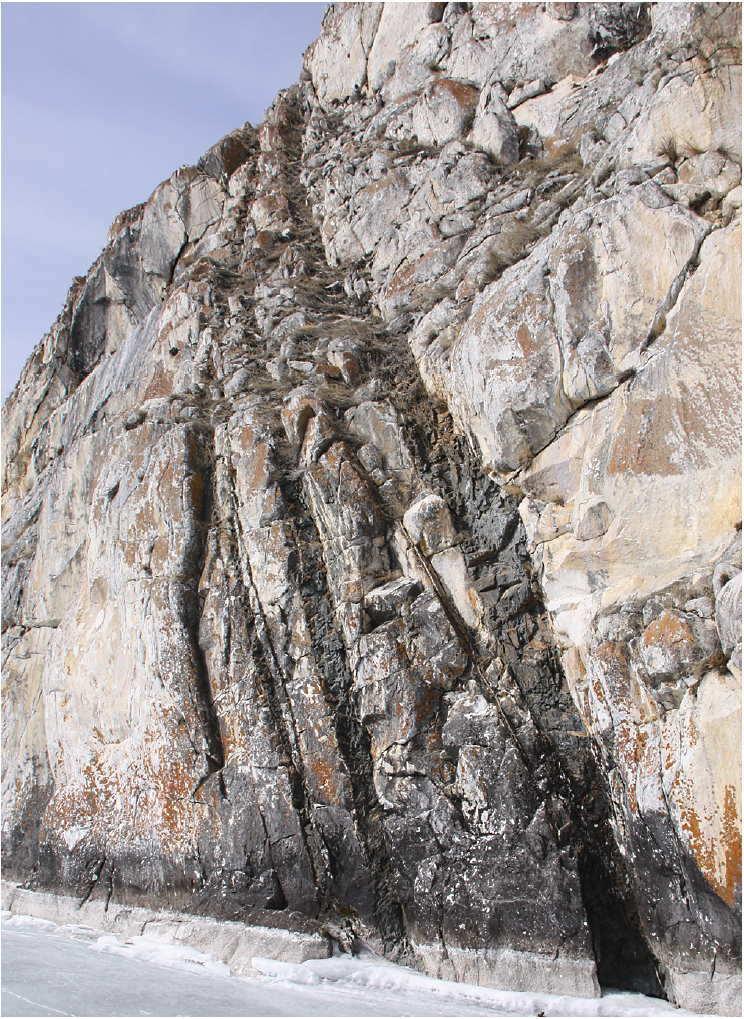

Рис. 6. Фотографии сближенных даек бирхинской вулкано-плутонической ассоциации (темные линейные и будинированные тела) в береговых скалах Байкала (Крестовский субтеррейн).



ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Приведенное выше описание марганцевых проявлений Ольхонского террейна показывает невозможность применения какого-то единого механизма их образования. Некоторые из них, в частности проявления в пределах Тажеранского массива (рудопроявление 6) и во фрагменте кварцитов в мраморном меланже (рудопроявление 4), могли быть обогащенными марганцем существенно кремнистыми осадками, т.е. могут рассматриваться в качестве гондитов (Конева и др., 1998). Цаган-Забинское месторождение, судя по описаниям (Бетехтин, 1946; Школьник и др., 2016; Школьник и др., 2018), имеет гидротермально-осадочную природу. Однако остальные описанные рудопроявления совершенно не вписываются в представления о двух марганценосных горизонтах так называемой ангинской серии (Конева и др., 1998). Прежде всего, потому что не существует метаморфизованной осадочно-вулканогенной серии, выделенной в незапамятные времена (Павловский, Ескин, 1964), исходя из представлений об очень простом двучленном строении Приольхонья. Многочисленные исследования последних десятилетий, в том числе детальные карты (масштаб 1:10000, 1:12500) различных участков Ольхонского террейна (Скляров и др., 2013; Федоровский и др., 2009, 2014), синтезированные в карту всего Ольхонского региона м-ба 1:40000 (Федоровский и др., 2017), показали чрезвычайную сложность строения террейна. Об этом же свидетельствует многообразие протолитов различной природы и разного возраста, участвующих в структуре террейна (Donskaya et al., 2017). Реконструкция первичной стратификации не только затруднена, но практически невозможна. Наблюдаемая полосчатость на микро-, мезо- и макроуровне в метаморфических породах не отражает первично-осадочную слоистость, а обусловлена тотальной линеаризацией геологических комплексов в процессе вязко-пластического течения и синметаморфической дифференциацией вещества. Поэтому сложно предполагать, что эндогенные рудопроявления могут быть тектонически разобщенными фрагментами первично осадочно-вулканогенных марганценосных серий или горизонтов. Этому предположению противоречат и индивидуальные особенности состава и строения изученных проявлений марганца, которые рассмотрим ниже.

Прежде всего, отметим некоторые общие черты изученных рудопроявлений: 1) они приурочены к породам основного состава на контакте (или вблизи контакта) с карбонатными комплексами, причем разными – кальцитовыми мраморами (рудопроявления 2, 3, 7), кальцитовыми мраморами зоны мраморного меланжа (рудопроявление 4), кальцит-доломитовыми мраморами (рудопроявление 1), бруситовыми мраморами (рудопроявление 6). Исключение составляет только жила в гранитогнейсах (рудопроявление 5). Во всех случаях, кроме Цаган-Забинского месторождения, контактирующие мраморы не обнаруживают следов обогащения марганцем; 2) марганцем обогащены породы основного состава (SiO₂ 48–52 мас.%). На этом сходство рудопроявлений и заканчивается. В одном случае это тонкие прослои или линзы гондитов в кварцитах (рудопроявления 4, 6), в другом – осадочно-вулканогенная толща (рудопроявление 7), в третьем – дайка долеритов (рудопроявление 1), в четвертом – толща высокотемпературных роговиков базитового состава (рудопроявление 2), в пятом – жила гранитов, ассимилирующая обогащенные марганцем породы (рудопроявление 3), в шестом – жила существенно феррородонитового состава в гранитогнейсах (рудопроявление 5).

Если для первых двух вариантов применимы классические модели образования, то остальные рудопроявления предполагают отсутствие какого-либо стратиграфического контроля и на- личие других факторов, контролирующих локальную концентрацию марганца. Наиболее важными мы полагаем процессы метасоматоза, крайним случаем проявления которого является феррородонитовая жила в гнейсогранитах. В остальных же рудопроявлениях процессы метасоматоза являются субсинхронными с внедрением базитов усть-крестовского комплекса на фоне синдеформационного регионального метаморфизма.

Для понимания природы и обоснования модели образования марганцевых рудопроявлений наиболее интересным объектом является рудопроявление 1 в мелкозернистых базитах, в которых сохранились реликты офитовой структуры как в бедных (краевые части), так и в обогащенных марганцем (центральная часть) разностях. В долеритах сохраняется плагиоклазовый каркас, однако темноцветные минералы кристаллизовались в результате высокотемпературного термального воздействия уже обогащенных марганцем базитов. Температура кристаллизации, оцененная по двупироксеновому геотермометру, составляет 850–950^оС (Скляров и др., 2017).

По химическому составу долериты рудопроявления соответствуют габброидам первой фазы усть-крестовского комплекса, возраст внедрения которых составляет 470 млн лет (Лавренчук и др., 2017). Вряд ли можно считать, что обогащение марганцем происходило в момент внедрения и кристаллизации порции базитовой магмы, однако и существенного временного разрыва между внедрением долеритов и образованием рудопроявления быть не должно, поскольку высокотемпературная кристаллизация Mn-пироксенов в долеритах, как и высокотемпературных роговиках рудопроявления 2, была обусловлена термальным воздействием габброидов второй фазы того же усть-крестовского комплекса. Сопоставляя относительно небольшие размеры тел габброидов второй фазы с достаточно широким ореолом высокотемпературного контактового метаморфизма (рис. 2), можно предполагать синметаморфическое внедрение габброидов (постпиковая стадия). При внедрении базитов в холодную среду (100–200^оС) мощность высокотемпературных контактовых изменений составляла бы метры или первые десятки метров (Polyansky et al., 2003), но при фоновых температурах субстрата 500–600^оС (уровень регионального метаморфизма), она могла существенно увеличиваться (Метелкин и др., в печати). Последовательность образования рудопроявления, таким образом, можно представить следующим образом: внедрение долеритов первой фазы усть-крестовского комплекса при синдеформационном метаморфизме, обогащение марганцем и преобразование долеритов высокотемпературными метасоматическими растворами, перекристаллизация базитов под воздействием внедрения габброидов второй фазы усть-крестовского комплекса. Граниты рудопроявления 3 несколько усложняют, но принципиально не меняют общую картину рудогенеза. Для усть-крестовского комплекса весьма характерны минглинг-тела (дайки и массивы), где в качестве лейкократового компонента выступают сиениты и лейкогаббро (Лавренчук и др., 2017). Однако в аналогах этого базитового комплекса на о-ве Ольхон и в юго-западной части Крестовского субтеррейна лейкократовые породы минглинг-даек представлены гранитами. По-видимому, обогащенные марганцем метасоматические растворы использовали те же структурные ловушки при синметаморфических деформациях, что и дайки долеритов или комбинированные тела пород усть-крестовского комплекса.

Таким образом, можно выделить три типа эндогенных Mn-рудопроявлений Ольхонского террейна: гондиты (метаморфизованные обогащенные марганцем осадки), метаморфогенно-магматогенно-метасоматические рудопроявления (1–3, 5) и осадочно-гидротермальное Цаган-Забинское месторождение. Следует отметить, что наши геологические наблюдения позволяют сомневаться в классической трактовке генезиса месторождения. Прежде всего, предложенная модель (Школьник и др., 2016) предполагает стратиграфическую природу линейных тел базитов и карбонатно-силикатных пород в мраморах. При детальном картировании Крестовского субтеррейна не было выявлено ни одного участка, достоверно свидетельствующего о переслаивании карбонатов и вулканитов, т.е. о нормальной стратиграфической ассоциации. Карбонаты в одних случаях слагают чешуи, тектонически совмещенные с вулканитами бирхинской вулкано-плутонической ассоциации, в других – – представляют собой инъекционные жилы в породах разного состава, в том числе в гранитах малокрестовского комплекса или габброи- дах усть-крестовского комплекса, в третьих – – слагают сравнительно крупные блоки, в одном из которых расположено Цаган-Забинское месторождение. В этих блоках действительно присутствуют базитовые тела, сложенные амфиболитами, однако, как показывает изучение скальных обнажений на Байкале, эти тела первоначально являлись не лавовыми потоками, а дайками, местами ветвящимися и с апофизами в карбонаты (рис. 6). По геохимическим особенностям дайки близки к габброидам и вулканитам Бирхинской вулкано-плутонической ассоциации. Преобладающая часть даек характеризуется небольшой мощностью (до 1 м), однако мощность нескольких даек, в том числе и в районе месторождения, может достигать десятка метров. Карбонатные блоки региона в таком случае являются частью того фундамента, на котором развивалась вулкано-плутоническая ассоциация. Таким образом, карбонаты не являются субсинхронными процессам магматизма и вулканизма осадками, будучи более древними. В таком случае приуроченность марганцевого оруденения к дайкам может свидетельствовать в пользу рудоконтролирующей роли последних и синметаморфической, метасоматической природе оруденения. Дополнительным аргументом в пользу такого предположения может служить широкое распространение в Крестовской зоне линейных тел скарноидов, приуроченных в большинстве случаев к контактам пород основного состава с мраморами (см. рис. 2). Такие тела обычно не содержат марганцевой минерализации, но несколько ее проявлений были обнаружены. Геохимические же критерии (Школьник и др., 2016) подтверждают лишь то, что марганцевые фазы отлагались не из морской воды, но не могут быть критерием для разделения эксгаляционно-гидротермального или метаморфогенно-метасоматического генезиса. По нашему мнению, выявленные проявления и Цаган-Забинское месторождение марганца имеют метаморфогенно-метасоматическую природу: процессы метасоматоза во время регионального и контактового метаморфизма приводили к переносу и отложению марганца в структурных ловушках.

ЗАКЛЮЧЕНИЕ

Приведенные геологические и минералогические данные свидетельствуют в пользу метасоматического генезиса большинства достаточно многочисленных эндогенных рудопроявлений марганца Ольхонского террейна. Метасоматические породы (не обязательно с повышенными содержаниями марганца) широко распространены в пределах Крестовского субтеррейна и связаны с эпохой активного коллизионного тектогенеза на рубеже около 470 млн лет, обусловившего интенсивные деформации и «перемешивание» вмещающих пород осадочного и магматического генезиса в условиях регионального метаморфизма эпидот-амфиболитовой фации, внедрение субщелочных базитов усть-крестовского комплекса и высокотемпературный контактовый метаморфизм (фация пироксеновых роговиков) с ними связанный. Обогащенные марганцем растворы использовали в том числе и проницаемые зоны (структурные ловушки), по которым внедрялись порции базитовых расплавов. Широкие вариации содержаний марганца в орто- и клинопироксене отражают его неравномерное валовое содержание в метасоматизированной породе, а также метасоматическую проработку, предшествующую образованию существующих минеральных ассоциаций. По существу генезис таких рудопроявлений можно считать полигенным, поскольку в их образовании кроме метасоматоза принимали участие процессы регионального и контактового метаморфизма, а также базитового магматизма.

Вопрос об источниках марганца для метасоматических растворов остается открытым. Это могли быть и осадочные или гидротермально-осадочные месторождения в составе протолитов Крестовского субтеррейна, расположенных в настоящее время на более глубоких уровнях коры.

Источники финансирования. Геологические изучение и опробование марганцевых проявлений осуществлялось при поддержке РФФИ (проект № 16-05-00202), минералогические исследования — при поддержке РНФ (№ 16-17-10180).
