Early Cambrian syenite and monzonite magmatism in the southeast of the East European Platform: petrogenesis and tectonic setting

Cover Page
  • Authors: Nosova A.A.1, Voznyak A.A.1,2, Bogdanova S.V.3,4, Savko K.A.5, Lebedeva N.M.1, Travin A.V.6,7, Yudin D.S.6,7, Page L.3, Larionov A.N.8, Postnikov A.V.9
  • Affiliations:
    1. Institute of the Geology of Ore Deposits, Petrography, Mineralogy, and Geochemistry, Russian Academy of Sciences
    2. Geological Faculty, Moscow State University
    3. Department of Geology, Lund University
    4. Institute of Geology and Petroleum Technologies, Kazan (Volga Region) Federal University
    5. Voronezh State University
    6. Sobolev Institute of Geology and Mineralogy, Siberian Branch, Russian Academy of Sciences
    7. Novosibirsk State University
    8. Karpinskii All-Russia Research Institute of Geology
    9. Gubkin Russian State University of Oil and Gas
  • Issue: Vol 27, No 4 (2019)
  • Pages: 357-400
  • Section: ARTICLES
  • URL: https://journals.eco-vector.com/0869-5903/article/view/15252
  • DOI: https://doi.org/10.31857/S0869-5903274357-400

Abstract


The paper reports new geochronological, petrological, and isotope-geochemical data on the syenites and alkali syenites of the Artyushki massif, and the monzonites of the Gusikha massif. These massifs are located along the southwestern and northeastern margins of the Pachelma aulacogen, in the southeastern part of the East European Platform (EEP). They have Early Cambrian ages of 524 ± 3 (Artyushki) and 514 ± 2 Ma (Gusikha) obtained by the U-Pb zircon method and similar ages of amphibole and K-feldspar by the 40Ar/39Ar method. This time period has previously been regarded as amagmatic in the EEP evolution.

The Artyushki massif is made up of Amp-Cpx syenite porphyries and Grt-Cpx alkali syenite porphyries and their fenitized varieties. As compared to the Amp-Cpx varieties the Grt-Cpx rocks are more peralkaline (A/NK > 0.9) and have higher LREE and HFSE, and fractionated HREE patterns. The metasomatized (fenitized) varieties are more potassic and bear geochemical evidence of fluid reworking (high Y/Ho ratios, significant Zn variations, and etc.). Bulk samples have weakly radiogenic Sr isotopic compositions: (87Sr/86Sr)520 are within 0.703066–0.703615. The values of εNd(520) vary from –0.69 to +1.64. The Grt-Cpx syenite porphyries have the positive εNd(520), while the Amp-Cpx and fenitized syenite porphyries feature negative εNd.

The Gusikha massif consists of biotite-amphibole and biotite monzonites. Similar to the Artyushki syenites in SiO2 contents, the Gusikha monzonites have higher Mg# (0.22–0.54 and 0.34–0.71 for the Artyushki and Gusikha massifs, respectively). They are also characterized by a negative Nb-Ta anomaly (Nb/Nb* = 0.5), high Ва/Sr ratio, and highly radiogenic (87Sr/86Sr)520 = 0.705204 and 0.705320. Their Nd-isotopic compositions correspond to εNd(520) = –6.7 and –7.0.

Two melts contributed to the formation of the Artyushki massif. One was a strongly contaminated melt (Amp-Cpx syenite porphyries, the other was weakly contaminated (Grt-Cpx syenite porphyries). The main contribution was phonolitic melt derived from the melting of a moderately metasomatized (carbonate- and amphibole-bearing) shallow lithospheric mantle. The earliest and deepest melt portions were carbonate-silicate in composition.

The geochemical, as well as the Sr and Nd isotopic compositions of the Gusikha monzonites indicate a predominant crustal contribution and pervasive reworking of the lithospheric mantle beneath southeastern Volgo-Uralia of the EEP in the Mesoproterozoic.

Both massifs feature the geochemistry of within-plate and supra-subduction derivatives, which suggests a postorogenic tectonic setting of the magmatism.

The presence of the Early Cambrian postorogenic magmatism within the East European Platform/Baltica is direct evidence for the involvement of Baltica in the collisional and/or accretionary events during the terminal Neoproterozoic – the beginning of the Paleozoic. This suggests reworking of the lithospheric mantle of Baltica during its collision with Timanian and East Avalonian/Cadomian terranes, including Scythia.


ВВЕДЕНИЕ

Эволюция Восточно-Европейской платформы (ВЕП) в конце неопротерозоя–начале кембрия характеризуется накоплением морских осадков и значительной структурной перестройкой, повлекшей воздымание платформы (например, Sliaupa et al., 2006; Хераскова и др., 2015).

До недавнего времени предполагалось, что причинами, вызывающими структурную перестройку ВЕП в раннем кембрии, могли быть либо коллизионные/аккреционные события тиманской-кадомской орогении (например, Nikishin et al., 1996), охватившие восток ВЕП около 570–510 млн лет назад (Пучков, 2010; Хераскова и др., 2015; Kuznetsov et al., 2010), либо влияние тектонических процессов, связанных с открытием океана Япетус 620–530 млн лет назад (Murphy et al., 2010; Van Staal et al., 1998). Магматизм наиболее крупного вулканического ареала Волынско-Брестской провинции на западе ВЕП завершился не позднее 550 млн лет назад (Shumlyanskyy et al., 2016). До настоящего времени раннекембрийский магматизм был известен только на уральской окраине ВЕП, где выявлены несколько гранитных массивов, возраст которых 510–540 млн лет (Шардакова и др., 2010; Пучков и др., 2010). Для всей остальной части ВЕП этот период рассматривался как амагматичный. В фундаменте юго-восточной части платформы на юго-западном и северо-восточном бортах Пачелмского авлакогена ранее были установлены проявления сиенитового магматизма, известные как артюшковский с раннепротерозойским возрастом (Канцеров и др., 1987; Чернышов и др., 1990; Государственная …, 2009) и гусихинский – моложе 1.65 млрд лет (Государственная …, 2009; Рыскин и др., 1997; Кузнецов и др., 2017) комплексы.

В настоящей работе приведены результаты геохронологических, петрологических, геохимических и изотопно-геохимических исследований сиенитов и щелочных сиенитов массива Артюшки (артюшковский комплекс) и монцонитов массива Гусиха (гусихинский комплекс).

Сиениты присутствуют в различных по составу магматических комплексах – щелочно-ультраосновных с карбонатитами, габбро-сиенитовых, анортозитов – гранитов рапакиви (AMCG) и др., формировавшихся преимущественно в континентальных рифтовых и посторогенных тектонических обстановках, начиная с неоархея (Когарко, 2005; Ларин, 2011; Дубина и др., 2014; Marks, Markl, 2017 и ссылки в этих работах).

Проблема происхождения сиенитсодержащих магматических комплексов и разнообразие входящих в них щелочных пород, соотношений агпаитовых и миаскитовых, ультраосновных силикатных и карбонатитовых разностей не может считаться решенной, так как по-прежнему дискуссионными остаются ключевые вопросы: 1) какие магмы – трахибазальтовые (плагиоклазсодержащие) либо нефелинитовые (бесплагиоклазовые) являются первичными для щелочно-сиенитовых комплексов (например, Marks, Markl, 2017) или сиенитовые/фонолитовые магмы сами являются первичными выплавками из мантийных перидотитов (Laporte et al., 2014); 2) если источником сиенитовых магм служит метасоматизированная литосферная мантия (Gahlan et al., 2016; Carvalho et al., 2014), то какие флюидсодержащие фазы определяют их петрологическую специфику и какова роль карбонатного компонента в генерации сиенитовых и других высококалиевых расплавов (например, Tumiati et al., 2013); 3) какие механизмы – глубокой кристаллизационной дифференциации, флюидно-магматического взаимодействия, ассимиляции коровых пород или проявления несмесимости в расплавах и флюидах – определяют широкий спектр пород в сиенитсодержащих комплексах, в частности переход от миаскитовых к агпаитовым сиенитам и появление карбонатитов (например, Когарко, 2016; Wu et al., 2013; Владыкин и др., 2014; Andersen et al., 2017; Kamenetsky et al., 2004; Середкин и др., 2004). Работы последних лет показывают, что окислительно-восстановительные условия и давление, при котором происходит кристаллизация щелочных расплавов, являются определяющими факторами их дифференциации (например, Рябчиков, Когарко, 2016; Marks, Markl, 2017; Andersen et al., 2017). Изученные нами субщелочные и щелочные породы массивов Артюшки и Гусиха позволяют рассмотреть некоторые вопросы фракционирования субщелочных и щелочных расплавов и обсудить петрологические причины их совместного появления. Проблема сосуществования SiO2-ненасыщенных (щелочные сиениты) и SiO2-насыщенных (сиениты) и даже пересыщенных (кварцевые сиениты) пород в единых массивах могла бы быть решена, если учесть процессы коровой контаминации для объяснения перехода от щелочных сиенитов к кварцевым сиенитам (например, Foland et al., 1993; Harris et al., 1999; Zhang et al., 2010 и др.). Ведущая роль механизма ассимиляции и фракционной кристаллизации хорошо аргументируется изотопными данными, так как изотопные составы Sr и Nd в SiO2-пересыщенных породах демонстрируют значительный вклад корового вещества, тогда как SiO2-ненасыщенные породы сохраняют мантийные изотопные характеристики (например, Foland et al., 1993). Однако столь ясная изотопная картина наблюдается не во всех случаях. Недавно с помощью Pb-Pb изотопных данных была показана (Zartman, Kogarko, 2017) роль нижнекоровой контаминации в петрогенезисе Ловозерского массива (классического массива агпаитовых нефелиновых сиенитов в Кольской щелочной провинции), к которой оказались нечувствительны Rb-Sr, Sm-Nd и Lu-Hf изотопные системы. В массиве Артюшки не отмечается значительных сдвигов в изотопном составе Sr и Nd между различными по насыщенности SiO2 породами (щелочными сиенитами и сиенитами), что является еще одним примером «мимикрии» коровой контаминации в щелочных породах.

Наши исследования сиенитов и щелочных сиенитов массива Артюшки и монцонитов массива Гусиха показали, что массивы имеют близкий возраст и посторогенные геохимические характеристики, однако их мантийные источники и роль коровой контаминации в петрогенезисе различны. Установленный нами раннекембрийский возраст массивов позволяет по-новому взглянуть на эволюцию магматизма ВЕП на рубеже неопротерозоя и палеозоя. Проявления раннекембрийского магматизма являются индикатором воздействии на литосферную мантию коллизии юга ВЕП со Скифией и другими авалонскими/кадомскими террейнами.

ГЕОЛОГИЧЕСКАЯ ПОЗИЦИЯ

Поскольку изученные в настоящей работе породы представлены только керновым материалом из небольшого числа скважин, и геологические тела, которые они слагают, нигде не обнажаются на поверхности, их геологическая позиция может быть установлена в значительной степени по геофизическим данным и является в определенной мере условной.

Массив Гусиха. Географически находится на правобережье р. Волга, в Саратовской области, к западу–северо-западу от г. Балаково. Массив приурочен к северо-восточному борту Пачелмского авлакогена, где он локализован в области пересечения краевого разлома северо-западного простирания с поперечными разломами восточно–северо-восточного простирания (рис. 1а). В раннедокембрийской структуре фундамента массив находится в области сочленения Волго-Уральского сегмента ВЕП (Волго-Уралии) с Восточной Сарматией, маркируемой палеопротерозойским Волго-Донским орогеном (рис. 1а) (Государственная ..., 2019).

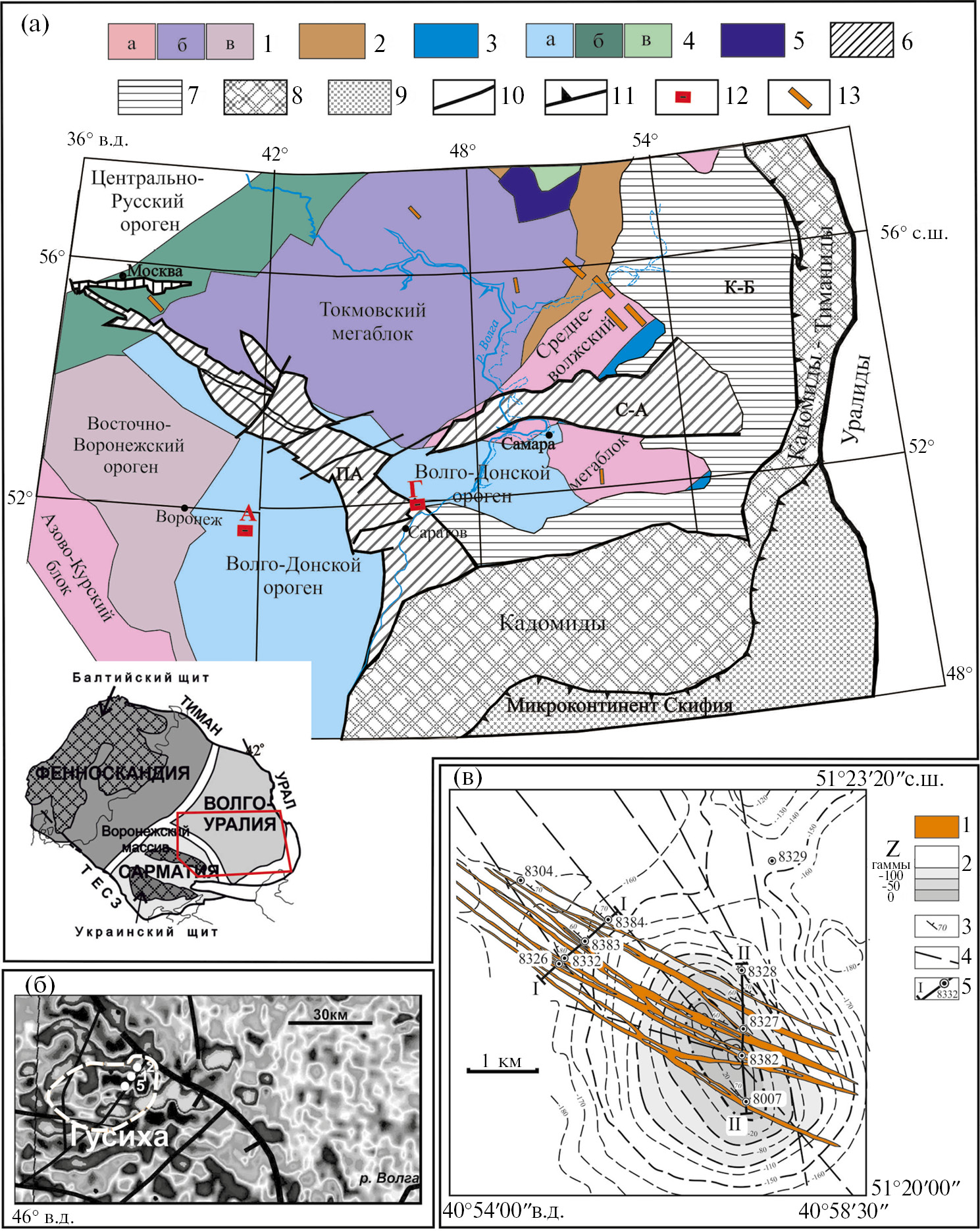

Рис. 1. Геологическая позиция массивов Артюшки и Гусиха. (а) – схема тектонических структур юго-востока Восточно-Европейской платформы и окружающих орогенных поясов конца неопротерозоя, по (Bogdanova et al., 2016; Хераскова и др., 2015). 1–5 – раннедокембрийский фундамент: 1 – архейская кора (а – 3.8–2.7 млрд лет, b – 3.2–2.7 млрд лет, с – переработанная около 2.1–2.0 млрд лет в пределах Восточно-Воронежского акреционного орогена; 2 – архейская и палеопротерозойская кора, переработанная в деформационных поясах 2.0–1.9 млрд лет; 3 – деформационные зоны, включающие метагаббро, метаанортозиты (около 2.6 млрд лет) и метаперидотиты; 4 – палеопротерозойская кора: а – 2.3–2.1 млрд лет; b – активные окраины 2.0–1.95 млрд лет; с – осадочные впадины < 2.1 млрд лет; 5 – ультрамафические и мафические интрузивы (около 2.4–2.0 млрд. лет); 6, 7 – тимано-кадомский ороген (6), включая микроконтинент Скифия (7); 8 – авлакогены и 9 – прогибы рифея–раннего венда: К-Б – Камско-Бельский, ПА – Пачелмский, С-А – Серноводско-Абдуллинский; 10 – разломы, ограничивающие рифтогенные структуры; 11 – границы орогенов; 12 – раннекембрийские массивы: Г – Гусиха, А – Артюшки; 13 – мафические интрузивы, рои даек, эффузивы мезопротерозойской Камско-Бельской крупной магматической провинции, по (Puchkov et al., 2013). На врезке – сегменты литосферы Восточно-Европейского кратона: Фенноскандия, Сарматия и Волго-Уралия; оконтурена область кратона, представленная на детальной схеме 1а. (б) – массив Гусиха. Белыми точками показано расположение скважин на площади массива Гусиха на карте локальной намагниченности пород фундамента (Бабаянц, Блох, 2001), линией оконтурена возможная граница массива. Наиболее интенсивные аномалии окрашены черным цветом. Точкам показаны скважины в пределах массива под номерами 1, 2 и 5. (в) – массив Артюшки – апикальная часть представлена сгущением даек и силлов, массив выражен отрицательной изометричной аномалией магнитного поля: 1 – сиенитовые порфиры, 2 – метатерригенные породы воронцовской серии и значения намагниченности пород, 3 – направление и крутизна падения контактов дайковых тел, 4 – предполагаемые разрывные нарушения, 5 – буровые профили, скважины и их номера.



Размеры массива реконструируются по характерным магнитным аномалиям мозаичного типа как крупное тело, достигающее 30 км в поперечнике (рис. 1б). В геофизических полях массив выражен магнитной аномалией с интенсивностью до 100–300 нТл, а в гравитационном поле – отрицательной аномалией (0–12 мГал) (Государственная …, 2009; Рыскин и др., 1997). Массив прорывает метаосадочные гнейсы и мигматиты южноволжского комплекса палеопротерозойского возраста (TNd(DM) = 2.1–2.4 млрд лет, Бибикова и др., 2009).

Массив Артюшки. Географически расположен к юго-востоку от пос. Анна в Воронежской области. Артюшковский комплекс (Скрябин и др., 2015) находится в северо-восточной части Воронежского кристаллического массива (рис. 1а). Сильное сгущение даек и штоков сиенит-порфиров (до 37% от объема породы), вскрытых серией скважин в пределах положительной магнитной аномалии площадью около 20 км2, вытянутой в северо-западном направлении (Канцеров и др., 1987), трактуется нами как апикальная часть массива Артюшки (рис. 1в). В процессе бурения было выявлено еще три участка распространения даек сиенит-порфиров, эти участки расположены на протяжении 75 км параллельно юго-западному борту Пачелмского авлокогена (Скрябин и др., 2015).

Вскрытые скважинами тела сиенит-порфиров имеют мощность от 0.2 до 34.4 м, их контакты ориентированы под углом 20°–60° к оси скважины. Тела сиенит-порфиров вскрываются скважинами, расстояние между которыми варьирует от 200 до 500 м.

Сиенит-порфиры артюшковского комплекса прорывают метаосадочные породы (кварц-плагиоклазовые сланцы по алевропесчаникам) воронцовской серии палеопротерозоя. U-Pb возраст детритовых цирконов из метаосадков варьирует от 2.1 до 2.2 млрд лет, что, как и Sm-Nd изотопные данные (Савко и др., 2011), указывает на ювенильный палеопротерозойский источник вещества этих осадков и на близкий возраст коры в пределах всей зоны сочленения Сарматии и Волго-Уралии (Бибикова и др., 2009). Воронцовская серия является возрастным аналогом южноволжского комплекса, который вмещает массив Гусиха (рис. 1а).

Артюшковскому комплексу долгое время приписывался возраст 1801 ± 27 млн лет на основе U-Pb датирования циркона из эгиринсодержащих сиенитов (Чернышов и др., 1990). Однако недавние SIMS-анализы цирконов из сиенитов показали, что возраст основной магматической популяции цирконов соответствует 524 ± 3 млн лет (Скрябин и др., 2015). Петрографическая и геохимическая характеристики сиенит-порфиров опубликованы в работах (Канцеров и др., 1987; Скрябин и др., 2015). Для пород массива Гусиха не проводилось работ по датированию и их возраст принимался менее 1.65 млрд лет (Kuznetzov et al., 2017).

ОБРАЗЦЫ И ИХ ПЕТРОГРАФИЧЕСКАЯ ХАРАКТЕРИСТИКА

Для геохимических исследований массива Артюшки были отобраны 15 и для изотопных 6 наиболее представительных и наименее затронутых вторичными изменениями образцов из сохранившегося керна скважин, вскрывших породы массива. Материал массива Гусиха был представлен всего тремя небольшими образцами из керна скважин Гусиха 1 и Гусиха 5.

Породы массива Гусиха представлены биотит-амфиболовыми и биотитовыми монцонитами (рис. 2а, 2б). Монцониты имеют гипидиоморфнозернистую структуру от крупно- до среднезернистой, они сложены КПШ (60–70%), плагиоклазом (20–30%), биотитом (5–10%), роговой обманкой (5%). Акцессорные минералы – циркон, апатит, алланит, титанит, рутил и магнетит (табл. 1).

Все изученные нами породы массива Артюшки в той или иной степени несут признаки метасоматической переработки. Породы, слабо затронутые метасоматическими процессами, представлены Amp-Cpx сиенит-порфирами и Grt-Cpx щелочными сиенит-порфирами. Метасоматизированные породы – это фенитизированные сиенит-порфиры и фениты (табл. 1). Согласно (Середкин и др., 2004), здесь мы будем трактовать термин «фенит» в расширенном смысле, включая метасоматиты, образованные по бескварцевому субстрату, в том числе и по более ранним магматическим фазам массива.

Amp-Cpx сиенит-порфиры имеют порфировидную структуру, вкрапленники, слагающие 25–30% от объема породы, представлены плагиоклазом (90%), амфиболом (5–8%) и клинопироксеном (2–5%), основная масса сложена плагиоклазом (20–25%), альбитом (10%), КПШ (60–65%), амфиболом (1–5%), магнетитом и биотитом. Апатит, титанит, барит и циркон являются акцессорными минералами (рис. 2в).

Фенитизированные разности сиенит-порфиров (фенитизированные сиенит-порфиры) сохраняют реликтовую порфировидную структуру, вкрапленники представлены КПШ и клинопироксеном. КПШ замещает вкрапленники плагиоклаза (рис. 2д), гранобластовая основная масса сложена альбитом и КПШ, к которым присоединяются кальцит и хлорит. Акцессорные минералы – биотит, флюорит, пирротин, пирит, рутил и титанит.



Таблица 1. Петрографическая характеристика образцов пород из массивов Артюшки и Гусиха

Массив

Порода

Вкрапленники

Основная масса

Акцессорные минералы

Включения во вкрапленниках

Номер образцов

Артюшки

Amp-Cpx сиенит-порфир

Плагиоклаз (90%)

Амфибол (5–8%)

Клинопироксен (2–5%)

Плагиоклаз (20–25%)

Альбит (10%)

КПШ (60–65 %)

Амфибол (5%)

Циркон

Апатит

Титанит

Магнетит

Рутил

Слюда

8332-442

8007-272

8327-453

8007-232

Grt-Cpx щелочной

сиенит-порфир

Плагиоклаз,

замещенный КПШ (40%)

КПШ (30%)

Клинопироксен (10–20%)

Гранат (5–15%)

Гаюин (до 5 %)

Сфен (1–4%)

1 тип основной массы (70%)

Альбит + КПШ + + авгит

2 тип основной массы (30%)

Альбит + аналицим + + содалит +

+ нефелин + Zr-содержащий эгирин

Апатит

Флюорит

Титанит

Амфибол

8332-365

8332-429

8332-579

Фенитизированный

сиенит-порфир

Ba-содержащий КПШ (95%)

Клинопироксен (5%)

КПШ (80%)

Альбит (15%)

Кальцит и хлорит (5%)

Биотит

Флюорит Пирротин Пирит

Титанит

8332-313

8327-230

8327-400

8327-531

8327-539

Фенит

Кпш (90%)

Эгирин (10%)

Срастания альбита и КПШ (80%)

Нефелин (5%)

Мусковит (10%)

Эгирин (5%)

Барит

Пирит

Рутил

Ca-Sr фосфаты

Кальцит

Целестин

8007-220

8007-235

8007-240

Микроксенолит

карбонат-силикатной

породы

Гранат (35%)

Клинопироксен (15%)

Апатит (5%)

Агрегаты КПШ и
кальцита (45%)

Альбит + содалит + нозеан

КПШ

Пирит

Пирротин

Целестин

Арсенопирит

Никелин

8332–365

Гусиха

Монцонит

Кпш (60–70%)

Плагиоклаз (20–30%)

Биотит (5–10%)

Амфибол (5%)

Циркон

Апатит

Алланит
Титанит

Магнетит

Рутил

Гус-1-1

Гус-1-2

Гус-1-5



Рис. 2. Фотографии пород массива Гусиха (а, б) и массива Артюшки (в–е) в отраженных электронах. (а) – монцонит (обр. Гус-1-2). Кристалл плагиоклаза в срастании с кристаллом КПШ, в котором есть пертиты замещения. На их границе происходит мирмекитизация, в центре плагиоклаза есть значительная область с включениями слюды, магнетита, КПШ. (б) – монцонит (обр. Гус-1-2). Кристалл амфибола срастается с кристаллом флогопита, по краю происходит замещение амфибола тремолит-актинолитом. Внутри кристалла амфибола находятся кристаллы магнетита и апатита. (в) – Amp-Cpx сиенит-порфир (обр. 8007-272). Основная масса представлена кристаллами плагиоклаза и магнетита с ксеноморфной массой КПШ. Вкрапленники представлены кристаллами плагиоклаза и амфибола. КПШ-пиритовая жила, секущая кристалл амфибола, соответствует началу метасоматического процесса. (г) – Grt-Cpx щелочной сиенит-порфир (обр. 8332-429). Вкрапленники представлены крупными зернами пла гиоклаза, по которому развивается КПШ, зерна граната и пироксена, которые имеют зоны совместного роста. (д) – фенитизированные сиенит-порфиры (обр. 8327-539). Вкрапленники амфибола практически полностью замещены флогопитом и КПШ. Вкрапленники плагиоклаза также полностью замещены КПШ с участками альбита. Основная масса представлена срастаниями альбита с КПШ и мелкими зернами пирита. (е) – фениты (обр. 8007-220). Вкрапленники представлены крупными кристаллами КПШ с альбитизированными зонами, неравномерно распределенными по поверхности кристаллов. Более мелкие вкрапленники представлены срастаниями игольчатых кристаллов эгирина и кристаллами арфведсонита, который замещается эгирином.



Для Grt-Cpx щелочных сиенит-порфиров характерно присутствие в основной массе минералов щелочной ассоциации – нефелина, анальцима, гаюина, содалита. Породы имеют порфировидную структуру, вкрапленники слагают 10–15% от объема породы, они представлены КПШ и плагиоклазом, частично замещенным КПШ (70%), клинопироксеном (10–20%), гранатом (5–15%), титанитом (1–4%) и гаюином (до 5%) (рис. 2г). Основная масса сложена сростками плагиоклаза с КПШ с интерстициальным нефелином и анальцимом. Характерной особенностью породы является неравномерное распределение минеральных фаз, слагающих основную массу: в ней чередуются участки полевошпатового альбит-ортоклазового и фоидового (срастания альбита с нефелином, анальцимом, гаюином и содалитом) составов (рис. 2д). К фельдшпатоидным участкам приурочены кристаллы Zr-содержащего эгирина. Акцессорные минералы представлены титанитом, апатитом, флюоритом.



Рис. 3. Микроксенолит карбонат-силикатной породы в Grt-Cpx щелочных сиенит-порфирах (обр. 8332-365). Изображение в отраженных электронах. Структура карбонат-силикатной породы порфировидная, вкрапленники представлены гранатом (35%), апатитом (5%), клинопироксеном (15%), сростками КПШ (10%) и кальцита (35%). Кальцит также встречается в виде включений в гранате и клинопироксене. Основная масса представлена срастаниями альбита, содалита и нозеана, большим количеством очень мелкого целестина, а также мелкими агрегатами (до 5 мкм) КПШ и пирита.



В Grt-Cpx щелочных сиенит-порфирах встречаются включения (микроксенолиты) эгириновых щелочных сиенитов и карбонатсодержащих пород лампрофирового облика. Был детально изучен микроксенолит лампрофирового облика округлой формы размером до 4 мм с нечеткими границами. Структура породы в микроксенолите порфировидная, вкрапленники представлены гранатом (35%), апатитом (5%), клинопироксеном (15%), агрегатами КПШ (10%) и кальцита (35%), срастающимися друг с другом. Кальцит также встречается в виде включений в гранате и клинопироксене. Основная масса представляет собой срастания альбита, содалита и нозеана, большого количества очень мелкого целестина, а также мелких агрегатов (до 5 мкм) КПШ и пирита. Встречаются также небольшие срастания рудных минералов – пирротина, арсенопирита, никелина, халькопирита (рис. 3).

Фениты (рис. 2е) имеют порфиробластовую структуру. Порфиробласты представлены кристаллами КПШ размером до 5 мм и кристаллами длиннопризматического эгирина, образовавшимися по арфведсониту. Соотношение КПШ/эгирин в порфиробластах 10 : 1. Основная масса сложена мелкими (20–30 мкм) кристаллами эгирина, в значительной степени альбитизированного щелочного полевого шпата, и поздним мусковитом. Акцессорные минералы представлены баритом, пиритом, рутилом и срастаниями фторкафита (SrCaCa3(PO4)3F) и фторстрофита (SrCaSr3(PO4)3F).

МЕТОДЫ ИССЛЕДОВАНИЯ

Детальное изучение взаимоотношений минералов, структур пород и состава минералов проводилось в лаборатории локальных методов исследования вещества геологического факультета МГУ (Москва) при помощи сканирующего электронного микроскопа Jeol JSM-6480LV с вольфрамовым термоэмиссионным катодом, оснащенным энергодисперсионным спектрометром INCA X-Maxn (площадь активной зоны кристалла 50 мм2, сверхтонкое окно ATW-2) с разрешением 124 эВ (Mn Ká, 20 кВ). Для обработки данных использовалось программное обеспечение INCA, версия 21 (Oxford Instruments). Поправка на средний атомный номер, адсорбцию и вторичную флюоресценцию вводилась автоматически по методу ZAF-коррекции. Образцы, предварительно обезжиренные этанолом, монтировались на токопроводящую углеродную липкую ленту и с помощью вакуумного испарителя покрывались углеродной пленкой толщиной около 30 нм. Электронные изображения получены в режиме детектирования отраженных электронов при ускоряющем напряжении 20 кВ. Время накопления сигнала – 20 с.

Локальный количественный анализ химического состава минералов производился с помощью приставки для энергодисперсионного рентгеноспектрального микроанализа “INCA Energy350” со сверхтонким окном ATW-2 (площадь 10 мм2). Анализ проводился при ускоряющем напряжении 20 кВ и силе тока электронного зонда 10 нА. Рабочее расстояние – 10 мм, время накопления спектра – 100 с. Условия анализа выбраны таким образом, чтобы относительные погрешности измерения (воспроизводимость анализа) по всем основным компонентам не превышали 1.5 отн.% Процедуры стандартизации обеспечили абсолютную погрешность измерения главных элементов в рамках 1–1.5 отн.%

Одна из пород (обр. 8332-429) изучалась в лаборатории анализа минерального вещества ИГЕМ РАН (Москва) с использованием электронного зонда JXA8200 фирмы Jeol, оснащенного пятью волновыми и одним энергодисперсионным спектрометрами при ускоряющем напряжении 20 кВ, силе тока 20 нА, диаметре зонда 1–2 мкм. Время экспозиции для анализа основных элементов составило 10 с, на примесные – 20–40 с. Расчет поправок осуществлялся по методу ZAF с применением программы фирмы JEOL. В качестве стандартов основных элементов использовались соединения, близкие по составу к исследуемым фазам. Сходимость данных, полученных методами EDS и WDS, очень хорошая.

Химический состав цирконов определялся методом масс-спектрометрии индуктивно-связанной плазмы с лазерной абляцией (LA-ICP-MS) с использованием X-Series II масс-спектрометра и NWR-213 лазера в лаборатории анализа минерального вещества ИГЕМ РАН. Ошибки измерений не превышали 10 отн.% для содержаний более 1 ppm. Подробное описание методики приведено в (Kargin et al., 2017).

Концентрации основных компонентов в породах были определены с помощью рентгенофлюоресцентного анализа (РФА) на спектрометре PW-2400 в лаборатории ИГЕМ РАН. Подготовка препаратов для определения породообразующих элементов выполнена путем спекания 0.3 г порошка с 3 г тетрабората лития в индукционной печи. Точность анализа составляла 1–5 отн.% для элементов с концентрациями выше 0.5 мас.% и до 12 отн.% – ниже 0.5 мас.%

Ввиду ограниченного количества вещества для анализа петрохимического состава монцонитов массива Гусиха были использованы концентрации петрогенных компонентов, определенные классическим силикатным анализом (архив кафедры литологии Российского государственного университета нефти и газа имени И.М. Губкина).

Определение малых и рассеянных элементов в породах производилось с помощью масс-спектрометрии с ионизацей вещества в индуктивно-связанной плазме (ICP-MS) в ИПТ РАН (Черноголовка). Для определения использовался квадрупольный масс-спектрометр X-7 (Thermo Scientific, США). Разложение производилось автоклавным методом с добавлением трасеров, содержащих 8 мг/л 146Nd, 5 мг/л 161Dy и 3 мг/л 174Yb, по методике, описанной Карандашевым и др. (2016). Разложение образцов пород проводили путем кислотного вскрытия преимущественно в открытой системе. Пороги обнаружения для REE, Hf, Ta, Th, U составляли 0.02–0.03 ppm, для Nb, Be, Co – 0.03–0.05 ppm, для Li, Ni, Y – 0.1 ppm, для Zr – 0.2 ppm, для Rb, Sr, Ba – 0.3 ppm, для Сu, Zn, V, Cr – 1–2 ppm. Правильность анализа контролировалась путем измерения международных и российских стандартных образцов GSP-2, ВМ, СГД-1А и СТ-1. Погрешности определения концентраций составляли от 3 до 5 отн.% для большинства элементов.

Определение изотопного состава Rb, Sr, Sm, Nd проводилось на многоколлекторном термоионизационном масс-спектрометре Sector 54 (Micromass, Англия) в лаборатории изотопной геохимии и геохронологии ИГЕМ РАН. Измерение изотопного состава Sr проходило в мультидинамическом режиме, изотопное фракционирование учитывалось нормированием к 86Sr/88Sr = 0.1194 по экспоненциальному закону. Правильность и воспроизводимость измерений изотопного состава Sr контролировались повторными измерениями международного стандарта SRM-987: среднее значение 87Sr/86Sr = 0.710251 ± 22 (0.003%) по 45 измерениям (погрешность соответствует 95% интервалу). Погрешность отношения 87Rb/86Sr принята 1%. Анализ изотопного состава Sm и Nd выполнялся с использованием трехленточного источника ионов (Ta-Re-Ta) в мультидинамическом для Nd и статическом для Sm режимах (Thirlwall, 1991). Коррекция на изотопное фракционирование вносилась нормированием к 146Nd/144Nd = 0.7219 по экспоненциальному закону. Правильность и воспроизводимость измерений изотопного состава Nd контролировались повторными измерениями внутрилабораторного стандарта изотопного состава Nd «Nd2O3» – 143Nd/144Nd = 0.512400 ± 10, 2σед по 13 измерениям, что соответствует значению 0.511850 ± 10 в стандарте изотопного состава неодима LaJolla. Контроль воспроизводимости отношений 147Sm/144Nd в лаборатории ведется по стандартным образцам BHVO-2 и BCR-1. Воспроизводимость отношения 147Sm/144Nd в BCR-1 составляет 0.15 отн.% (по 9 измерениям). К сожалению, значение отношения 147Sm/144Nd в стандартном образце BHVO-2 не является аттестованным, поэтому его можно рассматривать как наиболее гомогенный природный образец основного состава. Уровень лабораторной воспроизводимости 147Sm/144Nd отношений в BHVO-2 составляет 0.5 отн.% (по 13 измерениям). Ошибка измерения 147Sm/144Nd принята 0.4%.

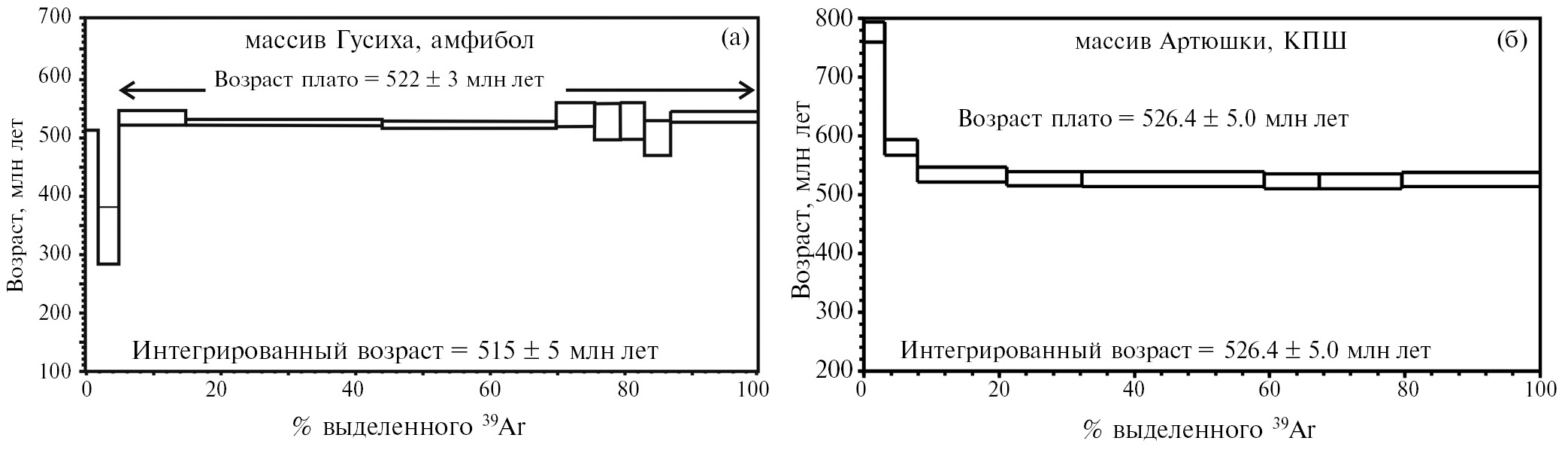

Датирование было выполнено посредством 40Ar/39Ar анализа методом ступенчатого прогрева по амфиболу и КПШ и U-Pb методом по циркону.

Возраст амфиболов массива Гусиха определялся 40Ar/39Ar методом в геохронологической лаборатории Университета Лунда, Швеция. Зерна амфибола, свободные от включений, облучали вместе со стандартом TCR sanidine (28.34 млн лет, Renne et al., 1998) в течение 28 ч на исследовательском реакторе штата Орегон. Значения J, характеризующие поток нейтронов, рассчитывались с точностью < 0.25% и приведены для каждого образца в таблицах данных. При расчетах возраста использовались общепринятые значения констант распада (Steiger, Jäger, 1977). Измерения изотопного состава аргона проводились с помощью масс-спектрометра Micromass 5400, укомплектованного цилиндром Фарадея и электронным умножителем. Металлическая система экстракции содержит 2 геттера SAES C50-ST101 Zr-Al и палец, охлаждаемый до –155°C с помощью блока Polycold P100. Ступенчатый прогрев образцов производился с помощью дефокусированного CO2 лазера мощностью 50 ват. Лазерный луч перекрывал область образца, обеспечивая равномерный прогрев всех зерен. Производилась регрессия для данных, собранных с 10 сканирований в диапазоне масс от 40 до 36 на момент запуска газа в камеру масс-спектрометра. Интенсивности пиков корректировались с учетом фоновых значений, масс-дискриминации, количества распавшегося 37Ar и вклада образовавшихся на Ca, K и Cl нейтроногенных изотопов. Значения поправочных коэффициентов для Cd-экранированного канала Исследовательского реактора следующие: 36Ar/37Ar(Ca) = 0.000264, 39Ar/37Ar(Ca) = 0.000695 и 40Ar/39Ar(K) = 0.00073. Фоновые значения 40Ar определялись перед измерением каждого нового образца и после каждых трех температурных ступеней. При выделении возрастного плато в спектре использовались критерии (Dalrymple, Lamphere, 1971), основанные на наличии не менее трех последовательных температурных ступеней, характеризующихся статистически неразличимыми значениями возраста и составляющих не менее 50% от общего количества выделенного 39Ar.

40Ar/39Ar возраст для массива Артюшки определяли в Институте геологии и минералогии им. B.C. Соболева СО РАН (Новосибирск) методом ступенчатого прогрева по мономинеральным фракциям калиевого полевого шпата (Травин и др., 2009). Навески мономинеральных фракций крупностью не менее 0.15 мм запаковывали в алюминиевую фольгу и совместно с навесками монитора (биотит МСА-11  ОСО № 129-88) помещали в кварцевую ампулу, после откачки из нее воздуха ампулу запаивали. Биотит МСА-11 (ВИМС) был аттестован в качестве 40Ar/39Ar монитора с помощью международных стандартных образцов мусковита Bern 4m и биотита LP-6 (Baksi et al., 1996). Особенностью методики является облучение кварцевых ампул с пробами в охлаждаемом водой канале исследовательского реактора ФТИ ТПУ (Томск). При облучении в таких условиях температура ампул с образцами не превышает 100°C, что приводит к значительному уменьшению контаминации образца во время облучения атмосферным аргоном. Градиент нейтронного потока не превышал 0.5% в объеме образца. Эксперименты по ступенчатому прогреву проводились в кварцевом реакторе с внешней печью. Для коррекции на мешающие изотопы аргона, образовавшиеся во время облучения Ca и K, использовались коэффициенты: (39Ar/37Ar)Ca = 0.001279 ± 0.000061, (36Ar/37Ar)Ca = 0.000613 ± 0.000084, (40Ar/39Ar)K = = 0.0191 ± 0.0018, определенные по облученным навескам чистых солей. Очистка аргона производилась с помощью ZrAl SAES-геттеров. Изотопный состав аргона измерялся на масс-спектрометре Micromass 5400. Погрешности измерений приведены для интервала ±1σ.

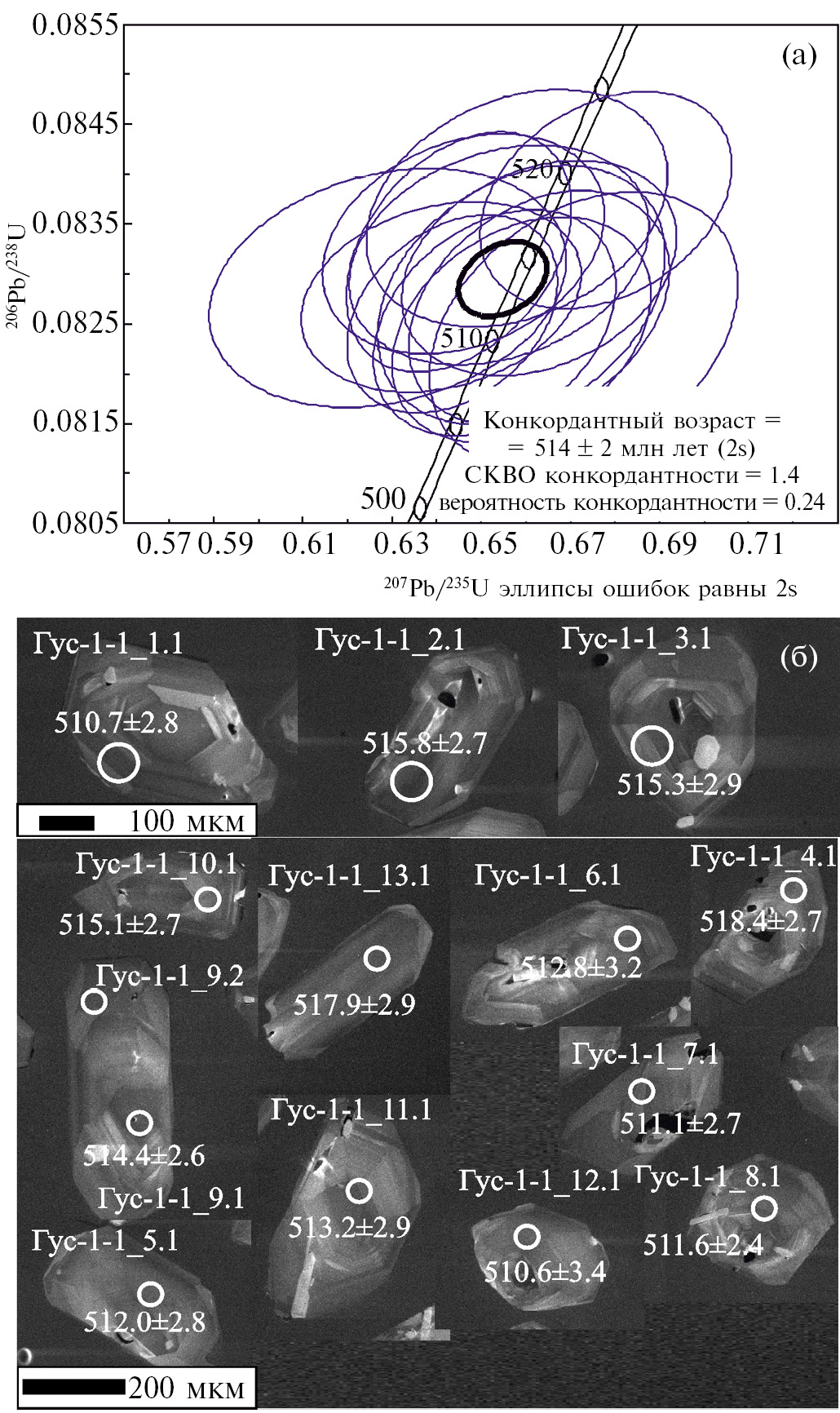

Выделение цирконов для определения возраста проводили по стандартным методикам, используя тяжелые жидкости и электромагнитный сепаратор в Лаборатории анализа минерального вещества ИГЕМ РАН.

Изотопные исследования цирконов выполнены в Центре изотопных исследований ФГБУ ВСЕГЕИ (Санкт-Петербург) на ионном микрозонде SHRIMP II по стандартной методике (Larionov et al., 2004) с использованием эталонных цирконов “91500” и “Temora”. При расчетах использовали константы распада по (Steiger, Jäger, 1977), поправка на нерадиогенный свинец введена по модели (Stacey, Kramers, 1975), используя измеренное отношение 204Pb/206Pb. Обработка результатов производилась с помощью программ SQUID и “ISOPLOT/Ex 3.22” (Ludwig, 2005).

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

Составы минералов

Породообразующие минералы в монцонитах массива Гусиха имеют довольно однородные составы, в сиенит-порфирах массива Артюшки они представлены несколькими генерациями (табл. 2).

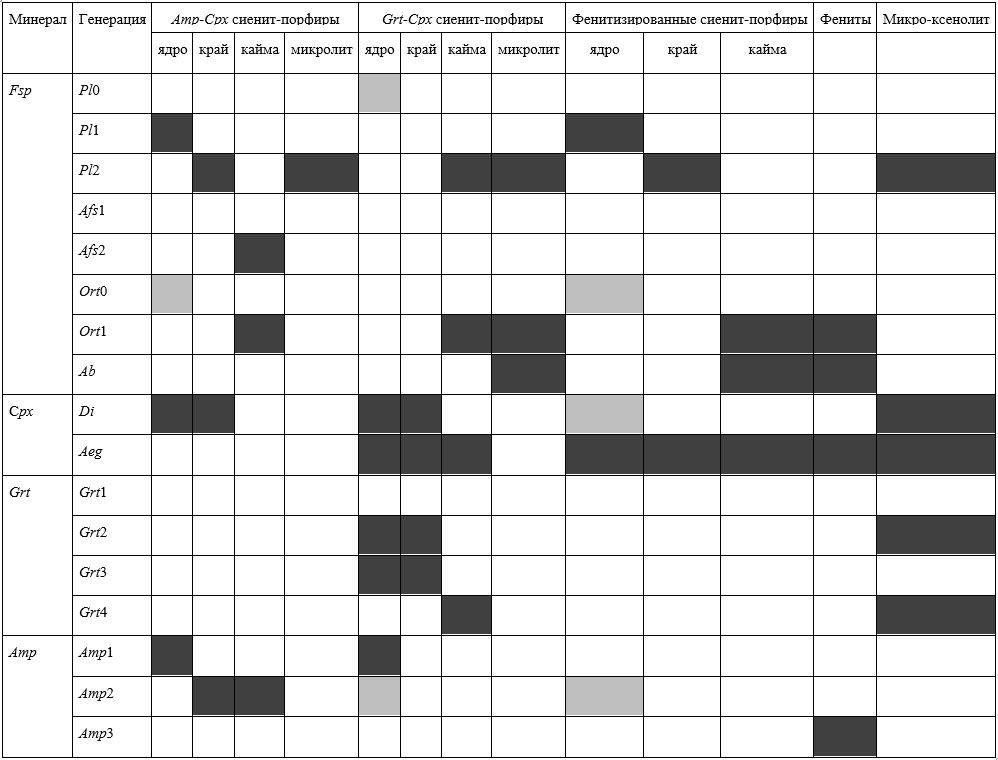

Таблица 2. Генерации породообразующих минералов в породах массива Артюшки

Примечание. Темно-серый цвет ячейки – генерация минерала слагает ядро, край, кайму или зерно полностью; светло-серый цвет ячейки – генерация минерала присутствует в виде реликтов или включений;
белый – генерация минерала отсутствует. Характеристику и состав генераций породообразующих минералов см. в тексте.



Таблица 3. Представительные составы (мас.%) полевых шпатов из пород массивов Артюшки и Гусиха

Массив

Номер образца

Порода

Тип ПШ

Na2O

Al2O3

SiO2

K2O

CaO

FeO

SrO

BaO

Сумма

Ab

An

Ort

Артюшки

8007-272

Amp-Cpx сиенит-порфир

Pl1

7.5

24.99

59.38

0.36

6.08

0.2

0.88

0.15

99.54

0.68

0.30

0.02

8007-272

Pl1

8.03

24.03

60.54

0.44

5.07

0.23

0.95

н.п.

99.29

0.72

0.25

0.03

8327-442

Pl2

10.15

20.70

65.54

0.53

1.64

0.16

н.п.

0.15

98.88

0.89

0.08

0.03

8327-442

Pl2

9.95

21.27

65.12

0.35

2.02

0.24

0.29

0.17

99.41

0.88

0.10

0.02

8332-429

Grt-Cpx щелочной

сиенит-порфир

Pl0

8.49

21.81

64.86

1.69

2.64

0.16

н.п.

0.14

99.76

0.77

0.13

0.10

8332-365

Afs1

5.35

20.65

62.19

6.79

0.52

0.17

2.57

1.53

99.76

0.53

0.03

0.44

8332-365

Afs1

6.33

20.58

63.97

6.17

0.71

0.17

1.88

0.46

100.27

0.59

0.04

0.38

8327-442

Amp-Cpx сиенит-порфир

Afs2

4.56

19.18

64.73

9.80

0.37

0.17

н.п.

0.71

99.53

0.41

0.02

0.58

8327-442

Afs2

3.32

19.11

63.21

11.21

0.27

0.18

0.36

1.95

99.60

0.31

0.01

0.68

8327-442

Ort0

2.14

18.86

64.18

13.81

0.11

н.п.

0.37

0.15

99.62

0.19

0.01

0.81

8327-539

Фенитизированный сиенит-порфир

Ort1

2.94

18.84

65.05

12.73

0.08

0.16

0.51

0.12

100.43

0.26

0.74

Гусиха

Гус-1-2

Монцонит

Pl

6.81

25.8

58.16

0.38

7.49

0.2

0.38

0.13

99.35

0.61

0.37

0.02

Гус-1-2

Ort1

2.44

18.98

63.91

12.96

0.55

н.п.

н.п.

0.48

99.32

0.22

0.03

0.76

Примечание. н.п. – ниже предела обнаружения.



Полевые шпаты. Полевые шпаты в монцонитах массива Гусиха представлены плагиоклазом и К-Na полевым шпатом (табл. 3). Доля альбитового минала в щелочных полевых шпатах не превышает 30 мол.%. Плагиоклазы варьируют по составу от альбит-олигоклаза до лабрадора (ХAn = 0.1–0.6).

В породах массива Артюшки (рис. 4) состав полевых шпатов разнообразен и зависит от типа породы. В Amp-Cpx сиенит-порфирах вкрапленники представлены зернами полевого шпата, которые в соответствии с характером зональности могут быть подразделены на два типа. Первый тип представлен зернами плагиоклаза состава An45–20 (Pl1), второй тип представлен зернами, ядра которых имеют состав, аналогичный плагиоклазам первого типа, а внешние зоны представлены щелочным полевым шпатом с высоким содержанием Ва (до 3 мас.% ВаО, Afs2). В центральных частях Pl1 иногда сохраняются реликты ортоклаза с высокой долей ортоклазового минала (80–90 мол.% Ort, Ort0). Калиевый полевой шпат (75–80 мол.% Ort, Ort1) во вкрапленниках либо нарастает непосредственно на Pl1, либо на внешние зоны, сложенные Afs2. Ort1 с большим содержанием ортоклазового минала слагает совместно с альбитом основную массу. Плагиоклаз основной массы представлен альбитом и альбит-олигоклазом (Pl2), он же образует каймы на вкрапленниках обоих типов.

Для Grt-Cpx щелочных сиенит-порфиров характерны два типа вкрапленников полевого шпата. Первый тип Afs1 представлен крупными кристаллами щелочного полевого шпата (22–61 мол.% Ort) с высокими концентрациями Ва (до 5.1 мас.% ВаО) и Sr (до 3.6 мас.% SrO). Составы полевых шпатов этого типа лежат на линии сольвуса (рис. 4). Второй тип представлен кристаллами плагиоклаза (10–19 An, 6–15 мол.% Ort, Pl0), в значительной степени замещенными щелочным полевым шпатом Afs1, содержащим 31–62 мол.% Ort. В краевых зонах кристаллов этот щелочной полевой шпат Afs1 в свою очередь замещается олигоклаз-анортоклазом (7–17 An, 11–15 Оrt, Pl2) и губчатым КПШ (Ort1, рис. 2г). В основной массе присутствуют КПШ (70–90 мол.% Ort, Ort1) и анортоклаз-олигоклазы, такие же как в краевых зонах вкрапленников Pl2. Состав полевых шпатов в микроксенолитах близок к Afs1 (рис. 4).

Для фенитизированных сиенит-порфиров характерно частичное изменение исходных вкрапленников плагиоклаза Pl1, в которых также присутствуют реликты Ort0, с образованием полевого шпатов олигоклаз-анортоклазового состава (10–19 An, 11–15 Ort, Pl2), на который нарастает щелочной полевой шпат Afs2 и затем Ort1 (до 90 мол.% Ort), т.е. в этих породах наблюдается изменение составов полевых шпатов, сходное с отмеченным в Grt-Cpx щелочных сиенит-порфирах для краевых частей вкрапленников. Однако в фенитизированных разностях процесс замещения плагиоклаза щелочными полевыми шпатами проявлен в значительно большей степени и достигает полного замещения исходных плагиоклазов. Дальнейшее развитие метасоматического процесса приводит к тому, что щелочной полевой шпат встречается в виде крупных кристаллов с зонами замещения чистым альбитом.

Для фенитов характерен Ort1 с долей ортоклазовой молекулы – 0.8–0.9 с зонами замещения чистым альбитом.

Выделенные группы полевых шпатов различаются по концентрациям Sr и Ba (табл. 3). Так, для Pl1 и Pl2 характерны близкие концентрации Ba (до 1 мас.% ВаО) и Sr (до 2 мас.% SrО), хотя средние содержания стронция в Pl1 выше, чем в Pl2. Afs1 и Afs2 также имеют близкие концентрации Ba (до 4 мас.%, один анализ Afs1 до 6 мас.% ВаО), но разные концентрации Sr – Afs1 до 3.5 мас.%, Afs2 – до 2.5 мас.% SrО. Ort1, вероятно, метасоматического происхождения, содержит небольшое количество Sr (до 0.5 мас.% SrО), но близкие к Afsконцентрации Ba (до 4 мас.% ВаО). Ранний Ort0 имеет одинаково низкие концентрации Ba и Sr.

Клинопироксены. Клинопироксены широко распространены во всех изученных породах массива Артюшки. Они слагают вкрапленники, присутствуют в основной массе, а также образуют реакционные каймы на амфиболе и гранате. В большинстве случаев клинопироксены имеют сложную зональность, связанную как с кристаллизацией из расплава, так и с метасоматической переработкой. Включения в клинопироксенах представлены биотитом.

По составу клинопироксены делятся на диопсиды и эгирины (рис. 5а, табл. 4). Клинопироксены в Amp-Cpx сиенит-порфирах представлены только диопсидами, содержание акмитового минала не превышает 23 мол.% (XAeg = 0.04–0.23). На диаграмме Di–Aeg–Hed (рис. 5а) диопсиды образуют тренд с возрастанием железистости и доли чермакитового минала (XDi = 0.21–0.77, XCher = 0.01–0.24, рис. 5б). По мере уменьшения Mg# содержание чермакитового минала возрастает и достигает 39 мол.% (рис. 5б). Вероятно, это связано с тем, что часть клинопироксенов заместила биотит, наследуя его глинозем. Это подтверждается наличием включений биотита в клинопироксене.

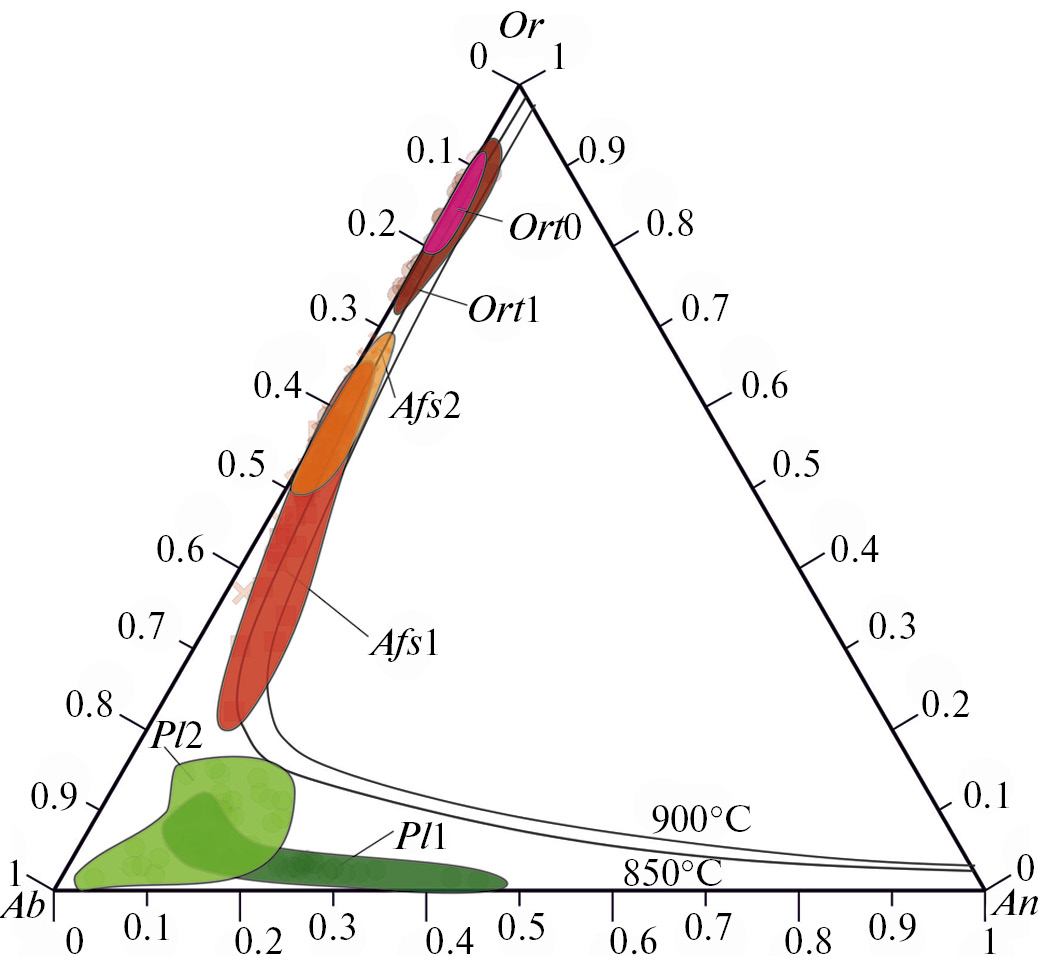

Рис. 4. Полевые шпаты из сиенит-порфиров массива Артюшки на диаграмме Ab–An–Or. Составы крупных вкрапленников щелочного полевого шпата Afs2 лежат на линии сольвуса, соответствующего температуре 850–900°С в зависимости от заданного давления. Линии сольвуса построены (с помощью программы THERMOCALC (Wen, Nekvasil, 1994) согласно рассчитанной модели (Elkins, Grove,1990). Обозначения генераций полевых шпатов см. в тексте.



Клинопироксены в Grt-Cpx сиенит-порфирах представлены как диопсидом, так и эгирином. Диопсид (XAeg = 0.05–0.22, XCher = 0.1–0.25) близок к диопсиду из Amp-Cpx сиенит-порфиров (рис. 5а). Эгирин (XAeg = 0.63–0.92) резко обеднен глиноземом (XCher до 0.06), для него характерны высокие содержания циркония (до 1.33 мас.% ZrO2), отсутствие магния и слабые вариации Fe2+/Fe3+ отношения (0.1–0.2).

В клинопироксенах из фенитизированных сиенит-порфиров возрастает доля акмитового минала, для них характерно большее количество натрия (XAeg = 0.1–0.9) и практически отсутствие алюминия в структуре (XCher = 0.01–0.05) (рис. 5б). Иногда центральные зоны клинопироксенов сохраняют состав, аналогичный таковому клинопироксенов Amp-Cpx сиенит-порфиров. Протяженный тренд клинопироксенов на диаграмме (рис. 5а) от диопсидовых составов до полной потери диопсидового минала отражает изменение состава Cpx в ходе фенитизации.

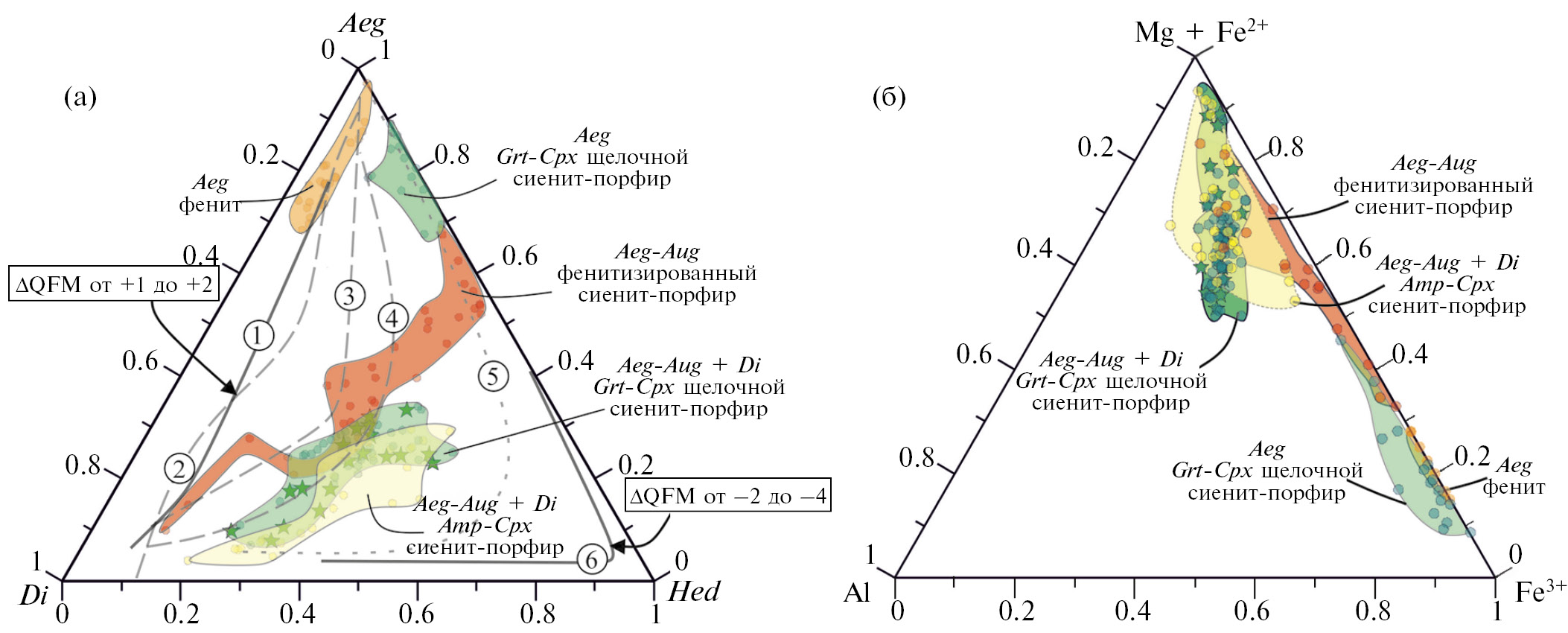

Рис. 5. Клинопироксены из сиенит-порфиров массива Артюшки на диаграмме Di–Hed–Aeg (a) и на диаграмме AlVI–(Fe2+ + Mg)–Fe3+ (б). Тренды изменения составов пироксенов на (а) приведены по (Marks et al., 2001; Mann et al., 2006): 1 – Катценбукель, ЮЗ Германия, 2 – Мурун, Россия, 3 – Ловозеро, Россия, 4 – Уганда, Африка, 5 – Южный Корок, Южная Гренландия, 6 – Илимауссак, Южная Гренландия. Сравнение химического состава клинопироксенов из сиенит-порфиров массива Артюшки с клинопироксенами из близких по составу пород, для которых были проведены оценки fO2 (Mann et al., 2006), показывает, что эгирин-авгиты из фенитизированных сиенит-порфиров и Grt-Cpx щелочных сиенит-порфиров кристаллизовались при низкой fO2, а клинопироксены из фенитов – при высокой фугитивности кислорода (ΔQFM (+1)–(+2)) . Диопсиды и авгиты из остальных пород, вероятно, кристаллизовались при промежуточных значениях fO2.



Клинопироксены в фенитах нарастают на арфведсониты и принадлежат исключительно к эгиринам. Они, как и эгирины из Grt-Cpx сиенит-порфиров, обогащены цирконием (0.4–1.0 мас.% ZrO2) и практически не содержат глинозема.

Клинопироксены в микроксенолитах соответствуют по составу диопсиду из Grt-Cpx щелочных сиенит-порфиров (табл. 4).

Гранаты. Гранаты в Grt-Срx щелочных сиенитах и микроксенолитах принадлежат к ряду андрадит–гроссуляр–моримотоит (табл. 5). Гранаты образуют идиоморфные зерна, часто в срастании с клинопироксеном, иногда карбонатом. Размер их варьируется от 50 до 500 мкм в диаметре.

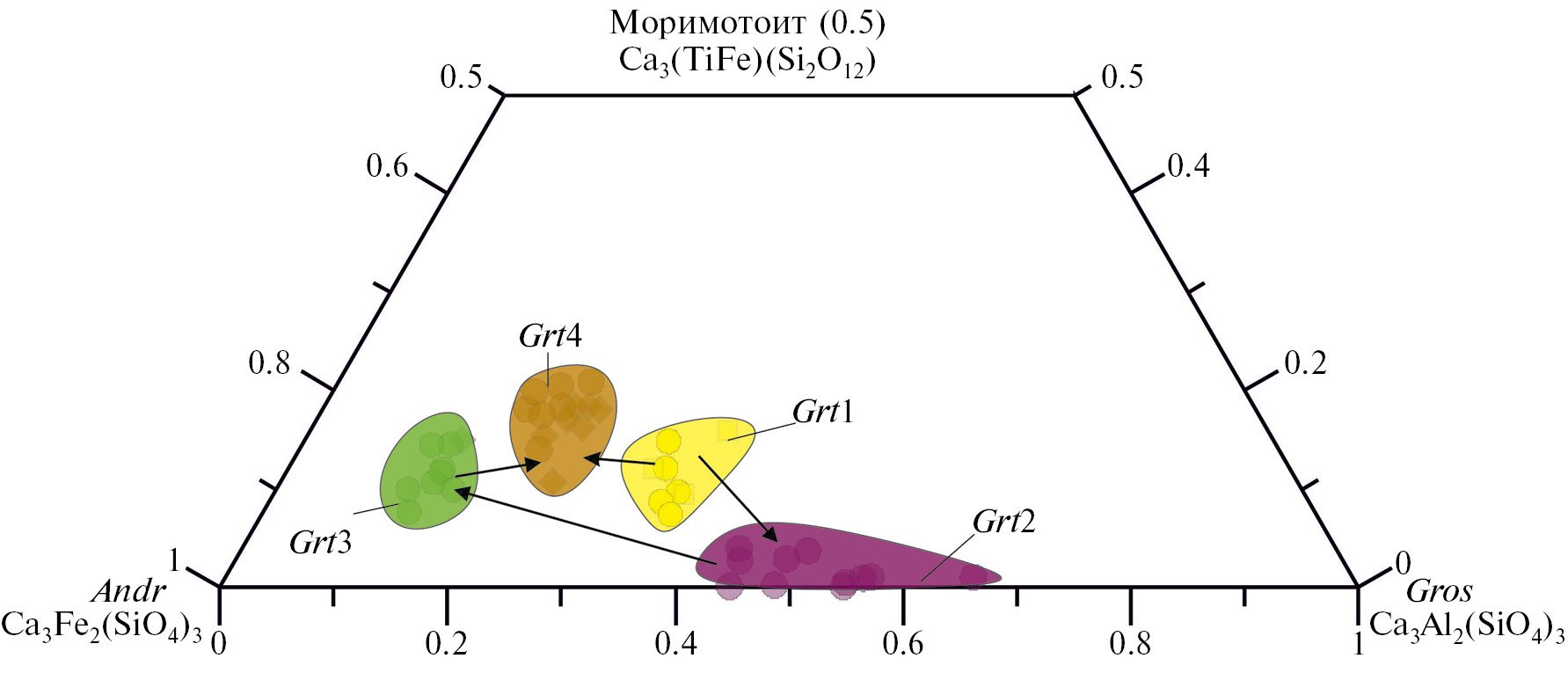

Рис. 6. Составы гранатов из Grt-Cpx щелочных сиенит-порфиров массива Артюшки в координатах Andr–Gros–Моримотоит (0.5). Стрелочками показана последовательность зон роста в гранатах.



Таблица 4. Представительные составы (мас.%) клинопироксенов из пород массива Артюшки

Номер образца

Порода

Тип Сpx

SiO2

TiO2

Al2O3

FeO

Fe2O3

MnO

MgO

CaO

Na2O

ZrO2

Сумма

XAeg

Mg#

8007-272

Amp-Cpxсиенит-порфиры

Di

52.48

н.п.

0.72

10.15



0.22

11.95

23.60

0.61

н.п.

99.70

0.06

68

8007-272

46.89

0.61

5.91

17.47



0.75

6.37

20.70

1.65

н.п.

100.36

0.23

39

8332-365

Grt-Cpxщелочные сиенит-порфиры

Di

52.84

0.14

0.71

11.28



0.34

11.92

22.40

0.88

н.п.

100.50

0.07

65

8332-365

52.47

0.09

0.78

13.06



0.90

10.88

21.80

0.63

н.п.

100.61

0.04

60

8332-365

Aeg

53.25

2.89

1.58

7.87

18.58

0.78

1.28

2.36

12.39

0.50

101.48

0.68

12

8332-365

51.70

2.25

2.34

7.75

16.72

0.77

1.31

2.36

11.92

0.80

97.92

0.66

10

8327-539

Фенитизированные сиенит-порфиры

Di

52.34

0.64

3.65

6.44



0.21

12.9

21.50

1.93

н.п.

99.59

0.09

78

8327-539

53.02

0.42

2.29

8.46



0.33

12.3

20.50

2.45

н.п.

99.75

0.14

72

8332-375

Aeg

50.07

0.5

1.48

12.85

14.28

1.60

1.20

11.40

6.77

н.п.

100.15

0.50

10

8332-375

50.29

0.3

1.81

12.27

10.71

1.64

3.52

13.40

5.82

н.п.

99.76

0.44

28

8007-220

Фениты

Aeg

52.91

1.23

1.05

7.93

16.37

0.49

3.33

4.96

10.68

0.40

99.35

0.65

23

8007-220

52.77

1.96

1.80

7.32

18.11

0.33

2.24

2.93

11.83

0.17

99.46

0.69

16

8332-365

Микроксенолиткарбонат-силикатной породы

Di

52.87

1.00

1.59

11.4



0.67

10.47

21.30

1.83

н.п.

101.15

0.08

62

8332-365

47.74

1.35

3.26

20.15



1.60

4.22

18.70

2.64

н.п.

99.70

0.24

27

Примечание. н.п. – ниже предела обнаружения.



Таблица 5. Представительные составы (мас.%) гранатов из массива Артюшки

Номеробразца

Порода

Группа

MgO

Al2O3

SiO2

CaO

TiO2

V2O5

MnO

Fe2O3

Сумма

Sch

Mor

Alm

Gros

Andr

8332-365

Grt-Cpx

щелочной

сиенит-

порфир

1

0.21

7.90

35.55

32.88

3.81

0.12

1.00

17.89

99.36

0.05

0.11

0.30

0.49

8332-365

0.13

7.45

35.44

33.12

4.36

н.п.

0.97

17.74

99.21

0.05

0.13

0.29

0.48

8332-365

2

0.22

10.88

37.09

33.02

0.77

н.п.

1.04

16.57

99.59

0.02

0.03

0.42

0.49

8332-365

0.18

12.48

37.42

33.43

0.49

н.п.

1.1

14.54

99.64

0.01

0.02

0.50

0.43

8332-365

3

0.22

5.89

35.31

30.44

2.52

0.14

1.89

21.86

98.27

0.05

0.13

0.03

0.13

0.61

8332-429

0.26

5.87

34.11

31.41

5.26

0.11

1.09

20.11

98.22

0.07

0.18

0.01

0.19

0.49

8332-365

4

0.22

4.23

34.72

31.21

3.59

0.21

1.27

23.89

99.34

0.08

0.02

0.04

0.05

0.75

8332-365

0.23

4.68

34.81

31.34

3.42

0.32

1.23

21.23

97.26

0.05

0.09

0.02

0.12

0.66

Примечание. н.п. – ниже предела обнаружения.



По составу и петрографической позиции гранаты разделены на четыре группы, каждая из которых соответствует определенному типу каймы или центра зерна граната (рис. 6).

Grt1 является реликтовым и сохраняется в центральных зонах гранатов в микроксенолитах и центре фенокристов в Grt-Cpx щелочных сиенитах. Составы отвечают гроссуляр-андрадитам (XGros = 0.29–0.33; XAndr = 0.48–0.51) с заметной долей моримотоитового минала (XMor = 0.06–0.13).

Grt2 образует либо нарастания на Grt1, либо слагает центры зерен как в микроксенолитах, так и в фенокристах. Grt2 представлен андрадит-гроссуляром (XGros = 0.39–0.68; XAndr = 0.26–0.53) и, в отличие от Grt1, содержит мало моримотоитового минала (XMor до 0.04). Часто именно в Grt2 встречаются включения кальцита, пирита, содалита, клинопироксена (рис. 3).

Grt3 в породе редко встречается в центральных частях зональных фенокристов и в основном образует самостоятельные фенокристы. В микроксенолитах не выявлен. Гранаты этой группы (андрадиты: XGros = 0.12–0.19; XAndr = 0.49–0.66) в наибольшей степени обогащены моримотоитовым миналом (XMor = 0.11–0.18). Этот гранат преимущественно встречается в срастаниях с диопсидами. В этой же петрографической позиции отмечаются гранаты с хорошо выраженной тонкой ростовой зональностью, составы которых смещаются в сторону Grt1 с несколько более низкой долей моримотоита (XMor = 0.07–0.09) (рис. 6).



Таблица 6. Представительные составы (мас.%) амфиболов из массивов Артюшки и Гусиха

Массив

Порода

Тип Amp

Номер образца

SiO2

TiO2

Al2O3

FeO

MnO

MgO

CaO

Na2O

K2O

ZrO2

F

Сумма

Mg#

Артюшки

Amp-Cpxсиенит-порфир

Amp1

8327-442

49.25

0.69

4.40

16.21

0.42

12.76

11.02

2.42

0.53

н.п.

н.п.

97.70

59

8327-442

44.36

0.84

7.13

21.1

1.03

9.22

10.35

2.78

1.16

н.п.

н.п.

97.97

46

Amp2

8327-442

38.51

0.37

12.63

27

2.1

3.91

10.56

2.59

2.19

н.п.

н.п.

100.17

26

8327-442

39.03

1.54

11.80

23.83

0.91

5.75

9.98

3.08

1.98

н.п.

н.п.

97.9

35

8007-232

39.55

1.81

14.64

19.42

0.54

7.51

10.85

2.78

1.20

н.п.

н.п.

98.3

43

8007-232

38.08

1.48

13.95

25.37

0.74

4.27

10.73

2.33

1.76

н.п.

н.п.

98.71

26

Grt-Cpxщелочной

сиенит-порфир

Amp1

8332-365

49.12

0.65

4.57

15.16

0.42

14.06

10.5

2.28

0.8

н.п.

н.п.

97.56

66

8332-429

47.05

0.70

5.26

16.73

0.97

6.07

20.60

1.98

0.02

н.п.

н.п.

99.37

61

Amp2

8332-579

37.12

1.56

14.65

23.84

0.90

5.45

10.76

2.35

2.41

н.п.

н.п.

99.04

35

8332-579

38.03

1.53

13.22

24.83

1.16

4.96

10.71

2.63

2.11

н.п.

н.п.

99.18

31

Фенит

Amp3

8007-220

56.23

0.42

1.11

11.43

0.98

14.24

1.47

9.00

1.85

0.46

2.47

99.66

69

8007-220

55.74

0.5

0.90

9.67

0.98

15.37

2.12

8.3

2.16

1.16

2.31

99.21

74

Гусиха

Монцонит

центр

Гус-1-2

43.25

1.55

8.95

21.72

0.75

8.03

10.82

1.75

1.08

н.п.

н.п.

97.90

40

центр

Гус-1-2

43.19

1.57

9.06

21.68

0.77

8.00

10.79

2.04

1.09

н.п.

н.п.

98.19

40

Примечание. н.п. – ниже предела обнаружения.



Grt4 образует каймы на кристаллах всех прочих групп как в породе, так и в микроксенолитах и, вероятно, маркирует последнюю стадию кристаллизации граната. Иногда встречаются фенокристы, полностью сложенные Grt4. Состав этих гранатов наиболее близок к андрадитам (XGros = 0.05–0.13; XAndr = 0.62–0.75). Наряду с присутствием в составе моримотоитового минала (XMor = 0.07–0.13), они содержат до 0.07 шорломитового минала. Включения в этих гранатах не отмечались.

В основной массе микроксенолита вокруг граната образуется реакционная кайма, состоящая из высокотитанистого (5 мас.% TiO2) Zr-содержащего эгирина, флюорита и пектолита NaCa2Si3O8(OH).

Grt1, вероятно, входит в парагенезис с щелочным полевым шпатом микроксенолитов (Afs2), на что указывают совместные сростки граната, карбоната и щелочного полевого шпата (рис. 3).

Амфиболы. Амфиболы из монцонитов массива Гусиха имеют зональное строение: центры зерен отвечают ферроэденитам и обогащены титаном (до 1.57 мас.% TiO2) (табл. 6), а краевые участки имеют более магнезиальные составы (эдениты) и обеднены титаном (0.2–0.5 мас.% TiO2). По амфиболу иногда развиваются хлорит и актинолит.

Амфиболы из сиенитов массива Артюшки более разнообразны (табл. 6). Амфиболы, встречающиеся в Amp-Cpx сиенит-порфирах, можно разделить на две группы: центральные зоны (Amp1) имеют эденит-ферроэденитовый состав, а краевые зоны (Amp2) представлены паргасит-магнезиогастингситовыми составами.

Реликты амфиболов в фенитизированных сиенит-порфирах представлены ферропаргаситом-гастингситом (Amp2).

В Grt-Cpx щелочных сиенит-порфирах амфиболы также представлены двумя группами: эденитами (Amp1), которые либо образуют самостоятельные зерна, обрастающие диопсидом, либо представлены во включениях в гранате, и магнезиогастингситами (Amp2), которые встречены в виде реликтов (размером не более 50 мкм) в крупных зернах клинопироксена.

Амфиболы в фенитах соответствуют арфведсонитам (Amp3) и содержат повышенные концентрации Zr (ZrO2 до 1.16 мас.%), они обрастают эгирином (рис. 2е).

Прочие минералы. Магматические акцессорные минералы представлены апатитом, титанитом, цирконом и гаюином, также отмечаются карбонат, барит и рутил.

Апатит встречается во всех породах, исключая фениты. Он образует удлиненные кристаллы размером до 0.5 мм. Преобладают фторапатиты, хотя помимо фтора в анионной позиции может присутствовать сера (0.3–0.86 мас.%) и хлор (до 0.1 мас.%). Также апатиты содержат до 0.7 мас.% SrO и до 1 мас.% (REE)2O3. В фенитах вместо апатита присутствуют F-кафит (SrCaCa3(PO4)3F) и F-строфит (SrCaSr3(PO4)3F), являющиеся основными концентраторами стронция и фосфора в породе. Титанит образует изометричные ромбовидные кристаллы длиной до 2 мм. Сумма REE в кристаллах варьирует от 0.3 до 1 мас.%, содержание Nb2O5 может достигать 1.5–2.5 мас.%. В некоторых породах титанит может содержать до 0.5 мас.% ZrO2. Гаюин образует крупные изометричные одиночные вкрапленники размером 0.5–1 мм. Часто встречается в виде включений в кристаллах КПШ. Карбонат в щелочных породах встречается в составе микроксенолитов (рис. 3), представлен кальцитом, содержащим до 4 мас.% SrO. Барит образует мелкие включения (до 50 мкм) в полевых шпатах, часто вместе с пиритом, рутил встречается в виде включений в титаните.

Среди вторичных минералов определены магнетит, пирит, халькопирит, флюорит, F-кафит и F-строфит. Диаспор, ангидрит, целестин, анальцим и другие являются продуктами замещения полевых шпатов.

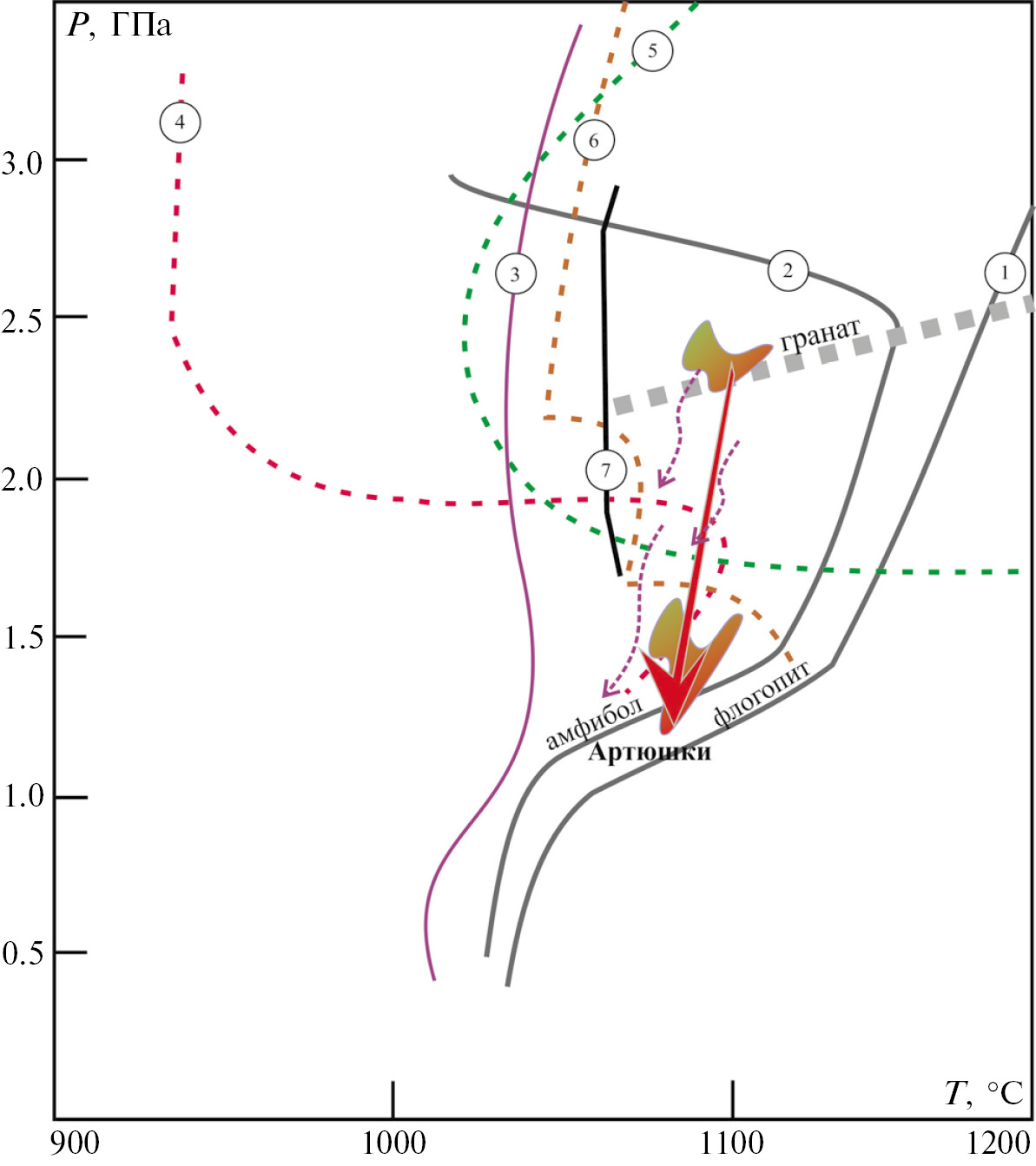

Р-Т-fO2 УСЛОВИЯ КРИСТАЛЛИЗАЦИИ

Для монцонитов массива Гусиха мы смогли оценить только температуру поздних стадий кристаллизации, используя Ti-in-zircon геотермометр (Watson et al., 2006). Концентрация Ti в цирконах из монцонитов Гусиха варьирует от 1 до 2 ppm и температура оценена в 570–620°С. Применение амфиболового геобарометра (Anderson, Smith, 1995) позволило оценить давление при образовании массива в 2.5–3.3 кбар, отвечающее верхне-среднекоровым условиям формирования, что не противоречит петрографическому облику пород с крупно-среднезернистой, местами порфировидной структурой.

Определение условий кристаллизации пород массива Артюшки затруднено в связи с интенсивной фенитизацией. Для определения давления был использован геобарометр (Anderson, Smith, 1995), при этом отсутствие кварца в породе заставляет с осторожностью относится к полученным оценкам Р от 5 до 7.5 кбар. Такой диапазон указывает, что кристаллизация амфибола происходила в глубинной камере до того, как сиенитовая магма переместилась на гипабиссальный уровень окончательного становления. Для определения температуры были использованы крупные вкрапленники щелочного полевого шпата Afs2, составы которых лежат на линии сольвуса (рис. 4а). С помощью программы THERMOCALC (Wen, Nekvasil, 1994) были построены линии сольвуса, согласно рассчитанной модели (Elkins, Grove, 1990). В зависимости от заданного давления температура существования таких составов варьирует от 850 до 900°С. Оценка фугитивности кислорода по калибровкам (Anderson, Smith, 1995) по составу амфиболов на качественном уровне показала, что окислительно-восстановительные условия соответствовали средней и высокой фугитивности кислорода. Также, на основании сравнения трендов химического состава клинопироксенов массива Артюшки с клинопироксенами из близких по составу пород (рис. 5а), для которых были проведены оценки fO2 (Mann et al., 2006), можно утверждать, что окислительно-восстановительные условия изменялись в течение кристаллизации. Так, эгирин-авгиты из фенитизированных сиенит-порфиров и Grt-Cpx щелочных сиенит-порфиров близки к клинопироксенам из Южного Корока с низкой фугитивностью (ΔQFM = –2 – –4, Marks, Markl, 2001). Составы клинопироксенов из фенитов соответствуют тренду клинопироксенов из массива Катценбукель, отвечающему высокой фугитивности кислорода (ΔQFM = +1 – +2). Диопсиды и авгиты из остальных пород близки по составу к клинопироксенам массива Ально (Vuorinen et al., 2005), который характеризуется промежуточными значениями fO2 между отмеченными выше массивами. (Mann et al., 2006).

ГЕОХИМИЯ ПОРОД

На диаграмме ТАS (рис. 7а) большая часть пород массива Артюшки попадают в поле сиенитов, а Grt-Cpx сиениты этого массива – в поле щелочных сиенитов. Породы массива Гусиха попадают в поле монцонитов. Породы обоих массивов метаглиноземистые, но для щелочных сиенит-порфиров массива Артюшки проявлен переход в недосыщенные глиноземом разности, а для монцонитов массива Гусиха отмечается тренд перехода в пересыщенные глиноземом разности  (рис. 7б).

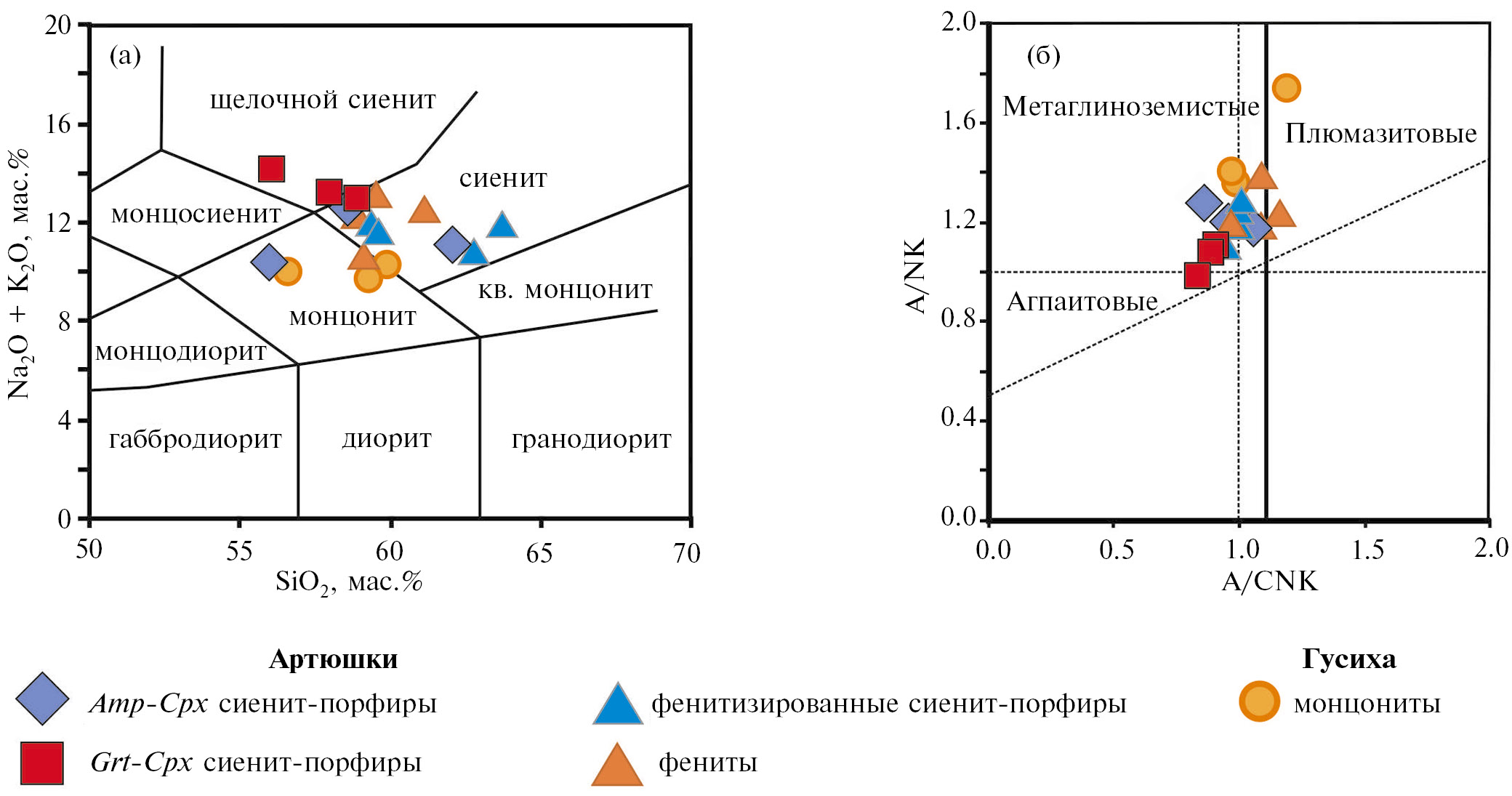

Рис. 7. Составы пород массивов Артюшки и Гусиха на диаграммах SiO2–(Na2O + K2O) (a) и A/CNK–A/NK (б). Поля на (а) показаны по (Cox et al., 1979); поля на (б) по (Maniar, Piccoli, 1989); A/CNK = Al/(Na + K + 2Ca), A/NK = Al/(Na + K) в моль %.



По сравнению с сиенитами массива Артюшки монцониты массива Гусиха при равных содержаниях SiO2 содержат значительно больше MgО, соответственно, они более магнезиальные (Mg# = 0.22–0.54 для Артюшков и 0.34–0.71 для Гусихи).

Породы обоих массивов обогащены щелочными оксидами, но в сиенитах, и особенно в Grt-Cpx щелочных сиенит-порфирах, массива Артюшки суммарные концентрации их выше и достигают 14.2 мас.%, тогда как в монцонитах массива Гусиха не превышают 10.3 мас.%. Для пород массива Артюшки характерен Na-профиль щелочности (K/Na, мол., от 0.34 до 0.45, в фенитизированных сиенит-порфирах и фенитах отношение повышается до 0.53–1.75), для монцонитов массива Гусиха – К-профиль (K/Na, мол., 0.93 – 4.44).

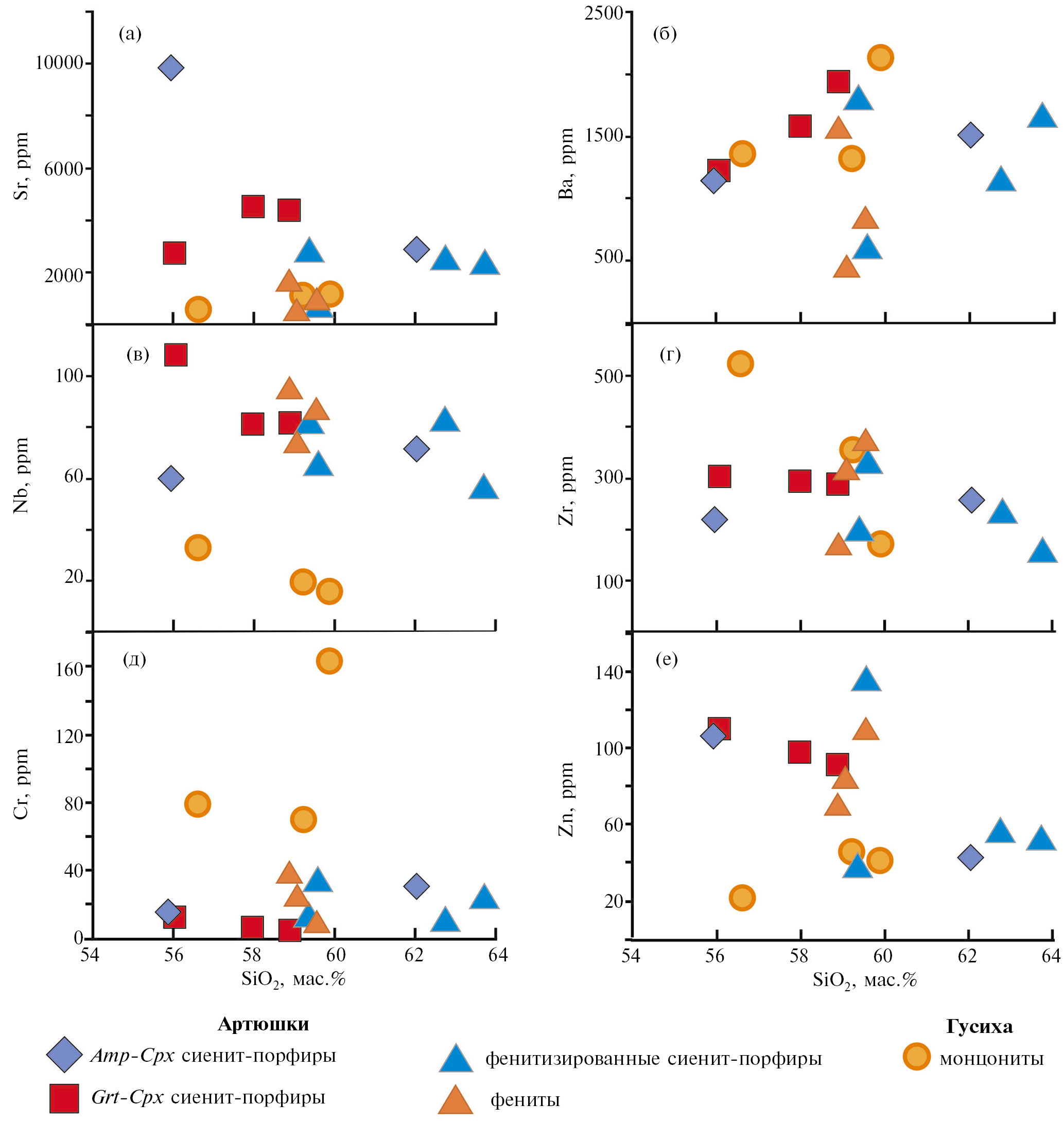

Рис. 8. Диаграммы Харкера для элементов в породах массивов Артюшки и Гусиха.



Таблица 7. Химический состав пород из массивов Артюшки и Гусиха

Компоненты

Артюшки

Гусиха

8007-232

8007-272

8327-442

8327-453

8332-365

8332-429

8332-579

8327-531

8327-539

8007-230

8327-400

8332-313

8332-235

8332-240

8007-220

Гус-1-1

Гус-1-2

Гус-1-5

Amp-Cpx сиенит-порфиры

Grt-Cpx щелочные сиенит-порфиры

фенитизированные сиенит-порфиры

фениты

монцониты

SiO2

62.75

55.94

62.04

58.56

56.05

58.88

57.97

63.72

59.36

61.10

59.54

62.52

59.07

59.59

58.88

59.88

59.22

56.60

TiO2

0.17

0.43

0.20

0.11

0.24

0.20

0.22

0.21

0.25

0.17

0.20

0.24

0.13

0.13

0.20

0.22

0.42

0.82

Al2O3

19.36

19.43

19.36

21.44

20.49

20.35

20.53

18.44

19.31

19.44

20.21

18.40

19.46

19.66

19.58

18.37

17.82

20.2

Fe2O3

2.34

6.25

2.74

3.32

2.76

2.08

2.22

1.73

4.23

2.49

2.48

1.89

2.18

1.92

2.65

4.978

5.628

2.285

MnO

0.07

0.09

0.09

0.04

0.16

0.13

0.12

0.06

0.06

0.03

0.03

0.11

0.10

0.12

0.08

0.07

0.07

0.03

MgO

0.42

0.86

0.42

0.29

0.25

0.23

0.23

0.34

0.56

0.56

0.95

0.39

0.88

0.50

0.68

1.30

1.66

2.84

CaO

2.15

4.24

2.35

1.12

2.43

2.34

2.39

1.52

1.57

0.84

0.67

2.34

2.14

2.47

2.07

2.81

3.17

2.95

Na2O

6.80

6.88

7.34

8.14

9.18

7.67

8.22

6.62

6.19

5.11

3.59

6.85

4.45

4.39

5.63

4.26

3.76

1.3

K2O

4.00

3.52

3.73

4.49

5.01

5.25

4.98

5.36

5.73

7.42

9.50

4.42

6.19

7.25

6.64

6.00

6.00

8.75

P2O5

0.03

0.17

0.03

0.02

0.05

0.04

0.04

0.03

0.05

0.05

0.05

0.07

0.02

0.02

0.04

0.20

0.23

0.2

S

0.02

0.49

0.17

0.58

0.15

0.06

0.17

0.21

0.10

0.42

0.03

0.02

0.03

0.04

0.05

П.п.п.

1.32

0.94

0.79

1.42

2.36

1.67

1.82

0.96

1.70

1.95

2.07

2.66

5.03

3.54

2.98

1.66

0.88

4.15

Сумма

99.43

99.24

99.26

99.53

99.13

98.90

98.91

99.20

99.11

99.58

99.32

99.91

99.68

99.63

99.48

99.75

98.86

100.1

Li

28

23

6.3

73

36

44

27

6.0

19

11

120

17

51

72

80

17

15

31

Be

н.п.

н.п.

4.3

н.п.

н.п.

н.п.

н.п.

4.0

н.п.

н.п.

н.п.

н.п.

н.п.

4.6

10

2.0

2.3

2.4

Sc

4.5

7.3

2.5

3.7

7.5

6.0

6.6

0.33

8.8

1.5

0.93

1.5

7.5

0.5

1.0

6.0

5.7

13

V

19

86

25

47

56

33

42

24

63

46

78

39

13

12

54

45

58

90

Cr

9.4

17

30

9.8

12

5.0

6.3

25

12

20

9.0

12

26

34

38

163

70

79

Co

1.47

10.37

2.7

6.43

1.70

1.10

1.65

1.5

1.83

3.7

1.2

1.8

0.88

0.57

2.4

14.3

10.1

5.1

Ni

5.6

20

1.7

13

1.2

24

24

1.7

24

6.9

4.9

3.4

19

н.п.

10

130

56

39

Cu

7.0

65.0

н.п.

62.3

10.2

3.7

2.6

н.п

2.9

18.9

15.8

9.43

3.97

н.п.

н.п

13.7

37.5

13.4

Zn

56

108

43

110

111

92

98

52

37

40

24

58

85

136

71

42

46

22

Rb

93

73

69

86

98

83

82

66

70

189

221

121

91

180

71

134

86

222

Sr

2419

9843

2863

3453

2746

4562

4538

2385

2707

1224

2533

1596

479.1

705.5

680.1

1164

1113

476

Y

11.9

18.0

9.7

14.1

14.1

11.1

11.6

6.4

7.2

12.2

10.9

17.1

2.4

2.1

6.7

11.9

16.8

20.5

Zr

228

219

256

369

304

288

293

152

194

225

126

262

313

326

165

171

355

527

Nb

82

60

72

86

109

82

82

56

81

84

83

95

73

64

95

16

19

33

Cs

1.7

2.3

0.8

2.2

3.7

5.4

1.8

0.4

3.6

1.9

3.4

1.0

5.9

3.1

1.0

1.8

1.8

7.6

Ba

1136

1144

1509

851

1226

1942

1584

1676

1787

1148

2463

1355

454

587

1550

2136

1325

1363

La

22

63

24

41

96

66

60

26

30

19

67

49

16

17

17

22

28

33

Ce

39

115

44

69

165

112

106

52

52

36

120

92

30

32

44

43

60

64

Pr

4.3

12.7

5.0

6.8

16.9

12.1

11.6

5.8

5.7

3.8

12.2

9.5

3.4

3.6

3.3

5.3

7.2

7.2

Nd

16

47

18

22

54

40

39

20

19

13

40

31

11

12

11

22

30

29

Sm

2.8

7.8

3.3

3.7

7.7

6.0

6.1

3.2

3.2

2.6

6.8

5.6

1.7

1.6

2.1

4.2

5.7

6.0

Eu

1.07

2.40

0.935

1.20

2.22

1.92

1.86

0.83

1.20

1.03

2.23

1.86

0.48

0.33

0.48

2.96

2.94

1.63

Gd

2.24

4.98

2.09

2.26

3.36

2.81

3.31

1.94

1.81

2.67

6.05

5.55

0.72

0.74

1.43

3.06

4.31

5.14

Tb

0.37

0.76

0.35

0.43

0.57

0.47

0.46

0.28

0.29

0.31

0.54

0.58

0.08

0.08

0.22

0.40

0.57

0.75

Dy

1.91

3.37

1.88

2.27

3.02

2.43

2.43

1.44

1.57

1.74

2.15

2.83

0.41

0.35

1.26

2.21

3.13

4.14

Ho

0.39

0.61

0.39

0.45

0.51

0.42

0.42

0.29

0.29

0.34

0.35

0.48

0.06

0.07

0.27

0.40

0.57

0.73

Er

1.11

1.53

1.04

1.35

1.23

1.01

0.97

0.72

0.71

0.91

0.86

1.27

0.15

0.15

0.67

1.14

1.68

2.13

Tm

0.18

0.22

0.14

0.23

0.20

0.15

0.16

0.10

0.12

0.16

0.12

0.20

0.03

0.020

0.10

0.16

0.22

0.32

Yb

1.18

1.38

1.01

1.57

1.28

1.07

0.99

0.70

0.75

1.20

0.92

1.45

0.23

0.17

0.76

1.09

1.57

2.35

Lu

0.19

0.22

0.17

0.24

0.20

0.16

0.15

0.11

0.11

0.20

0.13

0.23

0.03

0.033

0.11

0.16

0.23

0.35

Hf

4.60

4.70

4.75

6.72

5.67

5.51

5.24

3.19

3.82

4.59

2.41

4.71

6.01

5.80

3.73

3.85

7.67

13.34

Ta

2.92

2.63

2.69

2.72

3.74

3.05

3.06

2.22

2.16

2.03

2.47

2.80

1.73

1.57

2.43

0.75

0.85

2.12

Pb

22.7

38.1

24.7

56.4

29.8

26.9

25.2

15.6

10.6

16.0

11.7

53.3

16.7

46.8

28.2

17.1

15.6

15.1

Th

7.24

12.0

6.7

38.1

29.4

18.6

17.1

12.9

10.9

7.3

21.0

17.4

13.5

10.9

14.8

1.65

1.70

15.2

U

10.2

6.46

10.0

19.2

15.8

12.3

11.9

7.90

12.9

12.2

6.49

11.2

10.4

11.0

17.6

1.51

1.80

3.31

Примечание. н.п. – ниже предела обнаружения.



Совместимые и халькофильные элементы. Монцониты массива Гусиха резко обогащены Cr и Ni по сравнению с породами массива Артюшки при равных вариациях содержания SiO2 (рис. 8). Их концентрации составляют 5–38 и 70–163 ppm Cr, 1.7–24 и 39–130 ppm Ni для массивов Артюшки и Гусиха, соответственно (табл. 7). Распределение Zn также контрастно в породах двух массивов: в Grt-Cpx щелочных сиенит-порфирах Артюшки его концентрация почти в 5 раз выше, чем в монцонитах Гусихи; фенитизация приводит к значительным вариациям содержания Zn (табл. 7).

Несовместимые элементы. Породы обоих массивов сильно обогащены LILE (рис. 8, 9), но их распределение разное: для монцонитов Гусихи характерно обогащение Ва и Rb и высокие отношения Rb/Sr (0.1–0.5) и Ba/Sr (1.2–2.9), тогда как породы Артюшки обогащены Sr относительно Rb и Ва: Rb/Sr = 0.01–0.3, Ba/Sr = 0.1–2.2. И те и другие отношения возрастают в фенитизированных породах и фенитах.

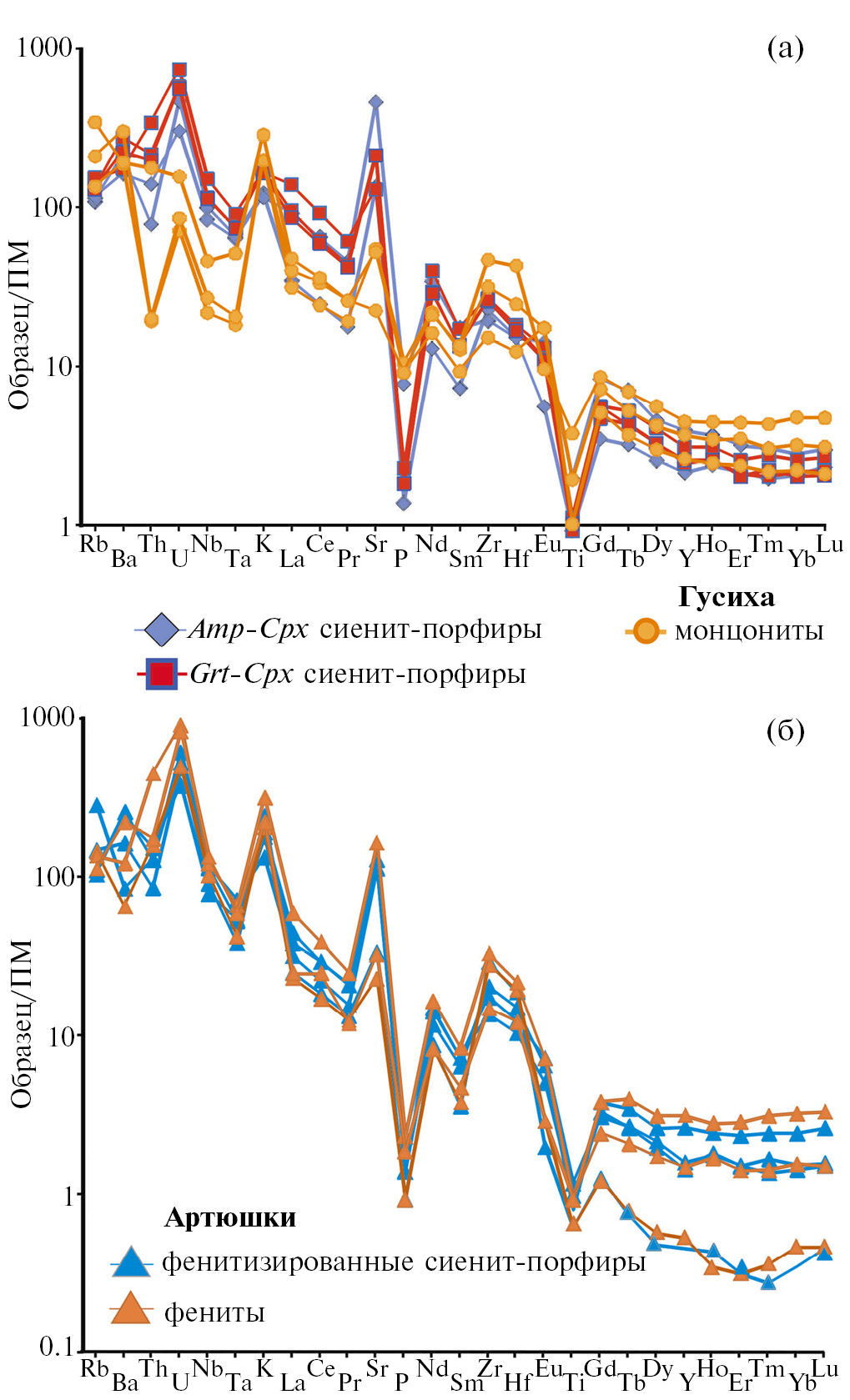

Рис. 9. Мультиэлементные диаграммы для пород массивов Артюшки и Гусиха: (а) – Amp-Cpx сиенит-порфиры и Grt-Cpx щелочные сиенит-порфиры массива Артюшки и монцониты массива Гусиха; (б) – фенитизированные сиенит-порфиры и фениты массива Артюшки. Концентрации нормированы на примитивную мантию, по (Sun, McDonough, 1989).



Породы обоих массивов также обогащены HFSE (рис. 8, 9): для пород Артюшки характерны высокое содержание Nb (до 109 ppm) и низкое Zr/Nb (3–5), тогда как в монцонитах Гусихи отмечается высокое содержание Zr (до 527 ppm) при низком содержании Nb (до 33 ppm) и высоком Zr/Nb (11–18). Различия в распределении HFSE хорошо отражают мультиэлементные диаграммы (рис. 9), на которых для пород массива Гусиха выражена отрицательная Nb-Ta аномалия (Nb/Nb* = 0.5–0.9), нехарактерная для пород массива Артюшки (0.7–2.2). В породах обоих массивов выражена отрицательная аномалия Ti, кроме того, для пород Гусихи отмечается положительная Zr-Hf и отрицательная U-Th аномалии, менее выраженные в породах Артюшки. В последних отмечается высокое Zr/Hf (46–56), причем высокие значения этого отношения установлены как в фенитизированных сиенит-порфирах и фенитах, так и в породах, слабо затронутых метасоматическими процессами (Amp-Cpx и Grt-Cpx щелочных сиенит-порфирах).

Распределение REE. Для пород обоих массивов легкие и тяжелые лантаноиды заметно фракционированы. Причем, в породах массива Артюшки это наиболее выражено ((La/Sm)n = 4–8 и 3.1–3.5; (Gd/Yb)n = 2.0–3.0 и 1.8–2.3 для массивов Артюшки и Гусиха, соответственно). Grt-Cpx щелочные сиениты массива Артюшки отличаются наиболее сильным фракционированием легких REE ((La/Sm)n = 6–8). Для всех пород характерна небольшая положительная Eu-аномалия (Eu/Eu* = 0.9–1.5). В фенитах и фенитизированных сиенит-порфирах наблюдаются заметные изменения в распределении тяжелых REE: их профиль приобретает плоский ((Gd/Yb)n может уменьшатся до 1.6–1.2) или вогнутый вид (рис. 9б), значения Y/Но отношения повышаются до 30–43 относительно хондритового значения, равного 28 (Irber, 1999). Количественно тетрад-эффект в распределении REE в метасоматизированных породах выражен слабо (ТЕ1,3 не выше 1.1, Irber, 1999). Монцонитам массива Гусиха (рис. 9а) свойственно и меньшее обогащение легкими REE, и меньшая степень их фракционирования, но более выраженная положительная  Eu-аномалия (Eu/Eu* = 0.9–2.5).

ГЕОХРОНОЛОГИЯ

Массив Гусиха. Монцониты массива Гусиха были датированы двумя методами: U-Pb методом по цирконам и 40Ar/39Ar методом по амфиболу. Из монцонитов была выделена однородная популяция идиоморфных зерен циркона, магматического облика, размером до 600 мкм в длину и 200–300 мкм в ширину, призматического и длиннопризматического габитусов (Кудл.=1.5–3). Зерна прозрачные, бледно-розовой окраски со слабым коричневым оттенком. В цирконах встречаются включения рутила и апатита, а также расплавные включения. Свечение в катодных лучах обнаруживает тонкую ритмичную (осцилляторную) концентрическую зональность роста (рис. 10б). Результаты изотопных исследований (табл. 8) свидетельствуют об отсутствии значимых нарушений U-Pb изотопной системы цирконов. Конкордантный возраст (14 анализов) составляет 514 ± 2 млн лет (рис. 10а).

Для определения 40Ar/39Ar возраста из монцонитов были отобраны свободные от включений кристаллы амфибола. На рис. 11а представлены результаты двух сессий датирования амфибола. Наилучший возраст, рассчитанный по плато в соответствии с критериями, разработанными в (Dalrymple, Lanphere, 1971), составляет 522 ± 3 млн лет, тогда как интегральный возраст составил 515 ± 5 млн лет, что близко к возрасту цирконов.

Расхождения в датировках пород U-Pb методом по цирконам и 40Ar/39Ar методом по амфиболам, превышающие аналитические ошибки, могут быть связаны с присутствием в решетке минерала некоторого количества избыточного радиогенного 40Ar, либо с частичным изменением амфибола, выраженным в развитии по нему хлорита и актинолита, что наблюдалось при петрографических исследованиях. Несмотря на небольшие расхождения в датировках (до 13 млн лет), результаты, полученные обоими методами, указывают на формирование массива Гусиха в раннем кембрии с лучшей оценкой по цирконам в 514 ± 2 млн лет.



Рис. 10. Диаграмма с конкордией для цирконов (n = 14) из монцонитов массива Гусиха (обр. Гус-1-1), датированных SIMS методом: (а) CL-изображения датированных цирконов, (б) места анализа, номера точек и 206Pb/238U изотопный возраст в млн лет, соответствующие табл. 8.



Массив Артюшки. Ранее полученная U-Pb (циркон) датировка сиенитов массива Артюшки составляла 524 ± 3 млн лет (Скрябин и др., 2015).  Для подтверждения возраста этого массива было выполнено датирование 40Ar/39Ar методом по КПШ из Grt-Cpx щелочных сиенит-порфиров. На рис. 11б показано хорошее плато (92% выделенного 39Ar) с возрастом 526.4 ± 5.0 млн лет. Полученная датировка в пределах ошибки согласуется с U-Pb возрастом цирконов. Эти результаты показывают, что массив Артюшки также был сформирован в раннем кембрии, возможно, несколько ранее, чем массив Гусиха. Температура закрытия изотопной U-Pb системы в цирконе ≥ 900°С, в то время как для K/Ar изотопной системы в полевом шпате она порядка 200–250°С (Hodges, 2004). Совпадение датировок изотопных систем, характеризующихся столь различной температурой закрытия, свидетельствует в пользу образования Grt-Cpx щелочных сиенит-порфиров массива в условиях малоглубинной фации (не более 8–10 км) либо быстрого его подъема и охлаждения сразу после формирования. При этом в дальнейшей истории массива не проявилось никаких наложенных термических событий.



Таблица 8. Результаты U-Pb датирования цирконов из пород массива Гусиха

Номер

анализа

206Pbc,

%

U,

ppm

Th,

ppm

232Th/ 238U

206Pb*

206Pb/238U, млн лет

207Pb/206Pb,  млн лет

D,

%

238U/206Pb*,

±%

207Pb*/206Pb*,

±%

207Pb*/235U,

±%

206Pb*/238U,  ±%

Ошибка корр.

Гус-1-1_1.1

0.00

270

50

0.19

19.1

510.7 ± 2.8

530 ± 37

4

12.13 ± 0.56

0.0580 ± 1.7

0.659 ± 1.8

0.08244 ± 0.56

0.318

Гус-1-1_2.1

0.16

278

101

0.38

19.9

515.8 ± 2.7

462 ± 42

–10

12.00 ± 0.54

0.0562 ± 1.9

0.646 ± 2

0.0833 ± 0.54

0.274

Гус-1-1_3.1

0.00

308

83

0.28

22

515.3 ± 2.9

461 ± 33

–10

12.02 ± 0.59

0.0562 ± 1.5

0.645 ± 1.6

0.08322 ± 0.59

0.370

Гус-1-1_4.1

0.06

276

60

0.23

19.9

518.4 ± 2.7

557 ± 35

7

11.94 ± 0.53

0.0587 ± 1.6

0.678 ± 1.7

0.08374 ± 0.53

0.317

Гус-1-1_5.1

0.00

233

83

0.37

16.6

512.0 ± 2.8

537 ± 37

5

12.10 ± 0.58

0.0582 ± 1.7

0.663 ± 1.8

0.08266 ± 0.58

0.325

Гус-1-1_6.1

0.00

184

44

0.25

13.1

512.8 ± 3.2

521 ± 43

2

12.08 ± 0.64

0.0578 ± 1.9

0.659 ± 2

0.08279 ± 0.64

0.314

Гус-1-1_7.1

0.00

253

89

0.36

18

511.1 ± 2.7

507 ± 36

–1

12.12 0.56

0.0574 ± 1.6

0.653 ± 1.7

0.08251 ± 0.56

0.325

Гус-1-1_8.1

0.03

339

132

0.40

24.1

511.6 ± 2.4

472 ± 31

–8

12.11 ± 0.49

0.0565 ± 1.4

0.6435 ± 1.5

0.08260 ± 0.49

0.328

Гус-1-1_9.1

294

109

0.38

20.9

514.4 ± 2.6

526 ± 39

2

12.04 ± 0.53

0.0579 ± 1.8

0.663 ± 1.9

0.08306 ± 0.53

0.286

Гус-1-1_9.2

0.16

376

76

0.21

26.8

512.7 ± 2.3

458 ± 43

–11

12.08 ± 0.47

0.0561 ± 2

0.641 ± 2

0.08277 ± 0.47

0.236

Гус-1-1_10.1

0.22

287

101

0.36

20.6

515.1 ± 2.7

492 ± 44

–5

12.02 ± 0.54

0.0570 ± 2

0.654 ± 2.1

0.08319 ± 0.54

0.264

Гус-1-1_11.1

0.38

233

85

0.38

16.6

513.2 ± 2.9

413 ± 56

–19

12.07 ± 0.59

0.0550 ± 2.5

0.629 ± 2.6

0.08286 ± 0.59

0.232

Гус-1-1_12.1

0.00

165

32

0.20

11.7

510.6 ± 3.4

576 ± 43

13

12.13 ± 0.69

0.0593 ± 2

0.673 ± 2.1

0.08243 ± 0.69

0.327

Гус-1-1_13.1

0.17

245

90

0.38

17.7

517.9 ± 2.9

492 ± 44

–5

11.95 ± 0.58

0.0570 ± 2

0.658 ± 2.1

0.08366 ± 0.58

0.279

Примечание. D, % – дискордантность.



Рис. 11. Результаты определения 40Ar/39Ar возраста: (а) – амфибол из монцонитов массива Гусиха (обр. Гус-1-1); (б) – КПШ из Grt-Cpx щелочных сиенит-порфиров массива Артюшки (обр. 8332-429).



ИЗОТОПНЫЙ СОСТАВ Sr И Nd

Изотопный состав стронция и неодима был проанализирован в двух образцах монцонитов массива Гусиха и в шести образцах сиенитов массива Артюшки (табл. 9).

Монцониты массива Гусиха характеризуются радиогенными начальными изотопными отношениями стронция ((87Sr/86Sr)520 = 0.705204 и 0.705320). Изотопный состав Nd монцонитов в момент их формирования был низкорадиогенным (εNd(520) = –6.7 – –7.0). Модельные возрасты TNd(DM) имеют палеопротерозойские значения 1.68–1.78 млрд лет.

Породы массива Артюшки контрастно отличаются от монцонитов массива Гусиха изотопным составом и Sr, и Nd. Изотопный состав Sr валовых проб очень низкорадиогенный: значения начальных изотопных отношений (87Sr/86Sr)520 находятся в интервале 0.703066–0.703615. Величины εNd(520) варьируют от –0.69 до 1.64, причем Grt-Cpx сиенит-порфиры характеризуются положительными значениями εNd(520), а Amp-Cpx и фенитизированные сиенит-порфиры – отрицательными (табл. 9). Значения модельного возраста TNd(DM) лежат в области 0.90–1.24 млрд лет.

ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Коровая контаминация

Контаминация коровым материалом расплавов, сформировавших массивы Артюшки и Гусиха, прослеживается в геохимических и изотопных характеристиках пород, а для массива Артюшки имеет геологические подтверждения.

Массив Артюшки. Контаминация сиенит-порфиров массива Артюшки вмещающими породами не вызывает сомнений. Это подтверждается как обнаружением небольших (до 6 см) ксенолитов метапесчаников воронцовской серии в керне скважин, так и присутствием дискордантных цирконов с возрастом пересечения конкордии 2.1 млрд лет (Скрябин, 2015), что совпадает с возрастом метапесчаников воронцовской серии (Caвко и др., 2011). Несмотря на прямые свидетельства контаминации коровым веществом, отражение этого процесса в геохимических и изотопно-геохимических характеристиках сиенит-порфиров имеет сложный характер. Такие стандартные индикаторы вклада корового вещества, как сильные вариации изотопного состава Sr при высоких значениях (87Sr/86Sr)0 или высокие La/Nb и Th/La отношения (например, Foland et al., 1993; Fowler, 1988; Wang et al., 2017) оказались нечувствительными к коровому вкладу. Изотопный состав Sr остается примитивным на уровне значений (87Sr/86Sr)0 = 0.703066–0.703615 во всей изученной совокупности образцов сиенит-порфиров (табл. 9). Такое поведение Rb-Sr изотопной системы может быть связано с очень высокой концентрацией Sr в расплавах (1796–4815 ppm, табл. 9), что делает их Rb-Sr изотопную систему мало чувствительной к добавке вещества с низкой и умеренной концентрацией Sr (100–400 ppm в метаосадках воронцовской серии, Савко и др., 2011) с любым изотопным составом. Геохимические индикаторные отношения с использованием легких REE, отвечающие ранним магматическим стадиям, нарушаются на поздних стадиях дифференциации с участием флюида, поэтому составы фенитов не могут быть использованы для обнаружения коровой контаминации по геохимическим  данным.



Таблица 9. Rb-Sr, Sm-Nd изотопные системы пород массивов Артюшки и Гусиха

Массив

Номер образца

Порода

Rb,

ppm

Sr,

ppm

87Rb/86Sr*

87Sr/86Sr

87Sr/86Sr

(Т = 520)

Sm,

ppm

Nd,

ppm

147Sm/ 144Nd

143Nd/144Nd

eNd

(Т = 520)

Мод. возраст,

млрд лет

Артюшки

8332-429

Grt-Cpx щелочной

сиенит-порфир

105

4815

0.0632

0.703619 ± 6

0.703151

6.40

45.6

0.0849

0.512341 ± 4

1.64

0.90

8332-365

131

2967

0.1278

0.704235 ± 9

0.703288

8.10

59.4

0.0825

0.512260 ± 4

0.22

0.98

8007-232

Amp-Cpx сиенит-порфир

107

2433

0.1271

0.704008 ± 11

0.703066

2.71

14.72

0.1112

0.512269 ± 4

–1.52

1.24

8007-272

87.6

3411

0.0743

0.703983 ± 11

0.703432

7.13

43.9

0.0982

0.512230 ± 4

–1.42

1.16

8327-442

86.4

2974

0.0840

0.704072 ± 9

0.703449

3.29

18.86

0.1054

0.512250 ± 6

–1.51

1.20

8332-313

Фенитизи-рованный

сиенит-порфир

126

1796

0.203

0.705120 ± 9

0.703615

5.88

34.5

0.1029

0.512283 ± 7

–0.69

1.13

Гусиха

Гус-1-2

Монцонит

132

1230

0.331

0.707658 ± 9

0.705204

5.60

30.0

0.1135

0.511998 ± 7

–7.0

1.68

Гус-1-5

238

536

1.287

0.714858 ± 9

0.705320

5.50

28.0

0.1209

0.512036 ± 8

–6.7

1.76

Примечание. Модельные возрасты TNd(DM) в млрд лет рассчитаны с учетом изотопного состава деплетированной мантии по (White, 2015), 147Sm/144Nd = 0.213 и 143Nd/144Nd = 0.51310.

* Погрешность 87Rb/86Sr принята 1 %.



Однако Sm-Nd система сиенит-порфиров и ряд геохимических индикаторов указывают на вклад древнего корового вещества в расплавы массива Артюшки. На диаграмме рис. 12а можно видеть, что величины εNd принимают менее радиогенные значения по мере снижения Ce/Pb отношения, которое рассматривается как надежный индикатор корового вклада в мантийные расплавы (Се/Pb в OIB = 25, Sun, McDonough, 1989, Ce/Pb в континентальной коре = 3.91, Rudnick, Gao, 2003), в том числе и для сиенитовых комплексов (Marks et al., 2004). Показательно, что индекс SiO2 насыщенности SSI, отражающий возможность расплава кристаллизовать либо нефелин, либо кварц (Motoki et al., 2015) также переходит из области отрицательных значений (SiO2-недосыщенной) в область умеренных положительных значений (SiO2-насыщенной) по мере уменьшения величины εNd в породах массива Артюшки (рис. 12б). Это указывает на то, что изменение состава расплава в сторону SiO2-пересыщенных жидкостей за счет контаминации древним коровым материалом могло контролировать эволюцию расплавов.

Как было показано в (Foland et al., 1993), для простой изотермической модели в Qz–Nph–Kfs системе, если контаминация фонолитовой жидкости гранитным веществом происходит в температурных условиях ниже полевошпатового минимума (865°C при 1 кбар Н2О), то жидкость полностью кристаллизуется на Ab–Or линии, а при дальнейшем добавлении контаминанта происходит появление SiO2-насыщенной жидкости, уменьшение количества полевого шпата и обогащение его состава ортоклазом. На диаграмме Qz–Nph–Kfs положение точек Grt-Cpx сиенит-порфиров близко к линии эволюции фонолитового расплава в сухой системе, тогда как точки Amp-Cpx сиенит-порфиров образуют тренд в сторону поля кварца (рис. 13). Это может указывать, что в петрогенезисе массива  Артюшки участвовали два расплава, один из которых (Amp-Cpx сиенит-порфиров) испытал значительную коровую контаминацию, в отличие от второго (Grt-Cpx сиенит-порфиров), для которого этот процесс не был значимым.

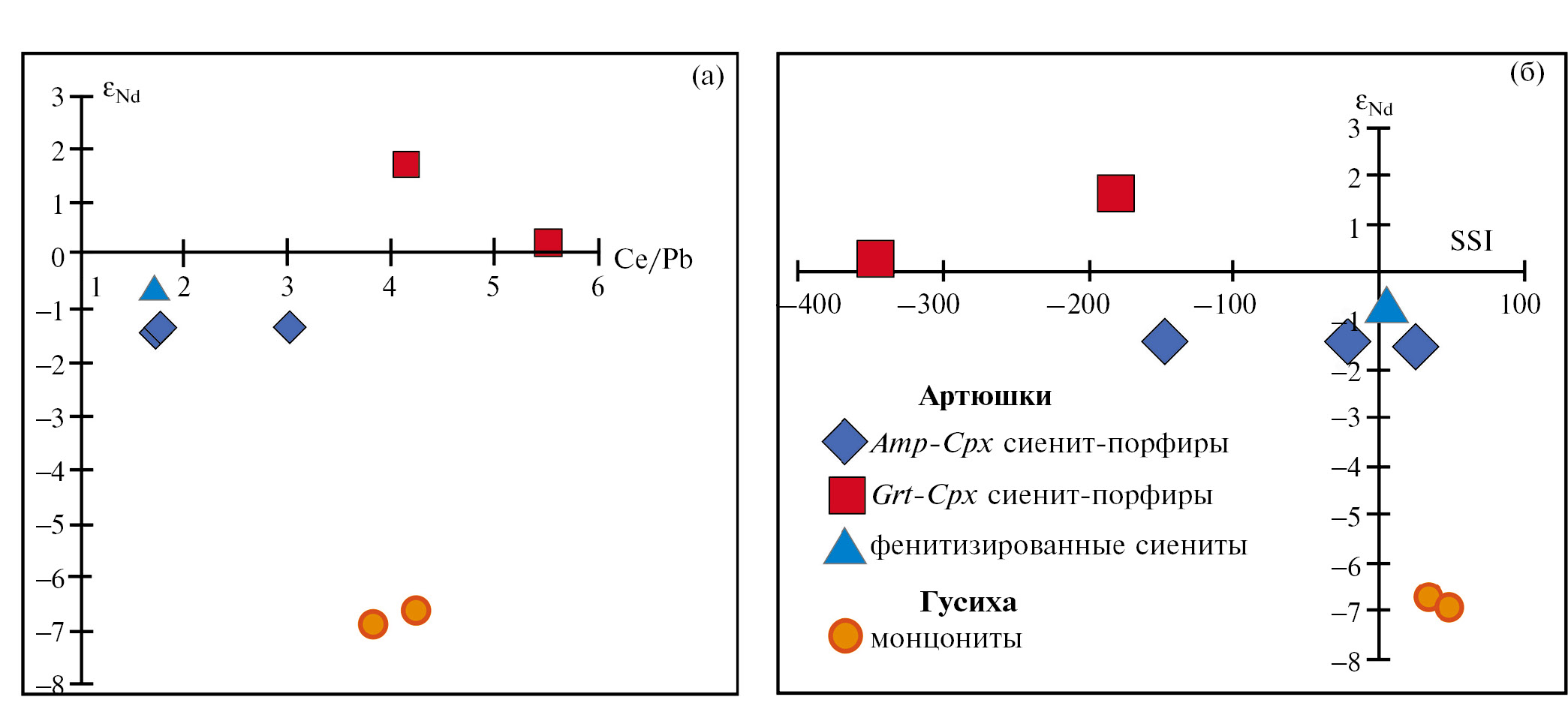

Рис. 12. Диаграммы εNd–Ce/Pb (a) и εNd–индекс SiO2 насыщенности SSI (Motoki et al., 2010) (б) для пород массивов Артюшки и Гусиха. В породах массива Артюшки εNd снижается по мере уменьшения значений Ce/Pb отношения и SSI (Motoki et al., 2010), что указывает на коровый вклад в мантийные расплавы.

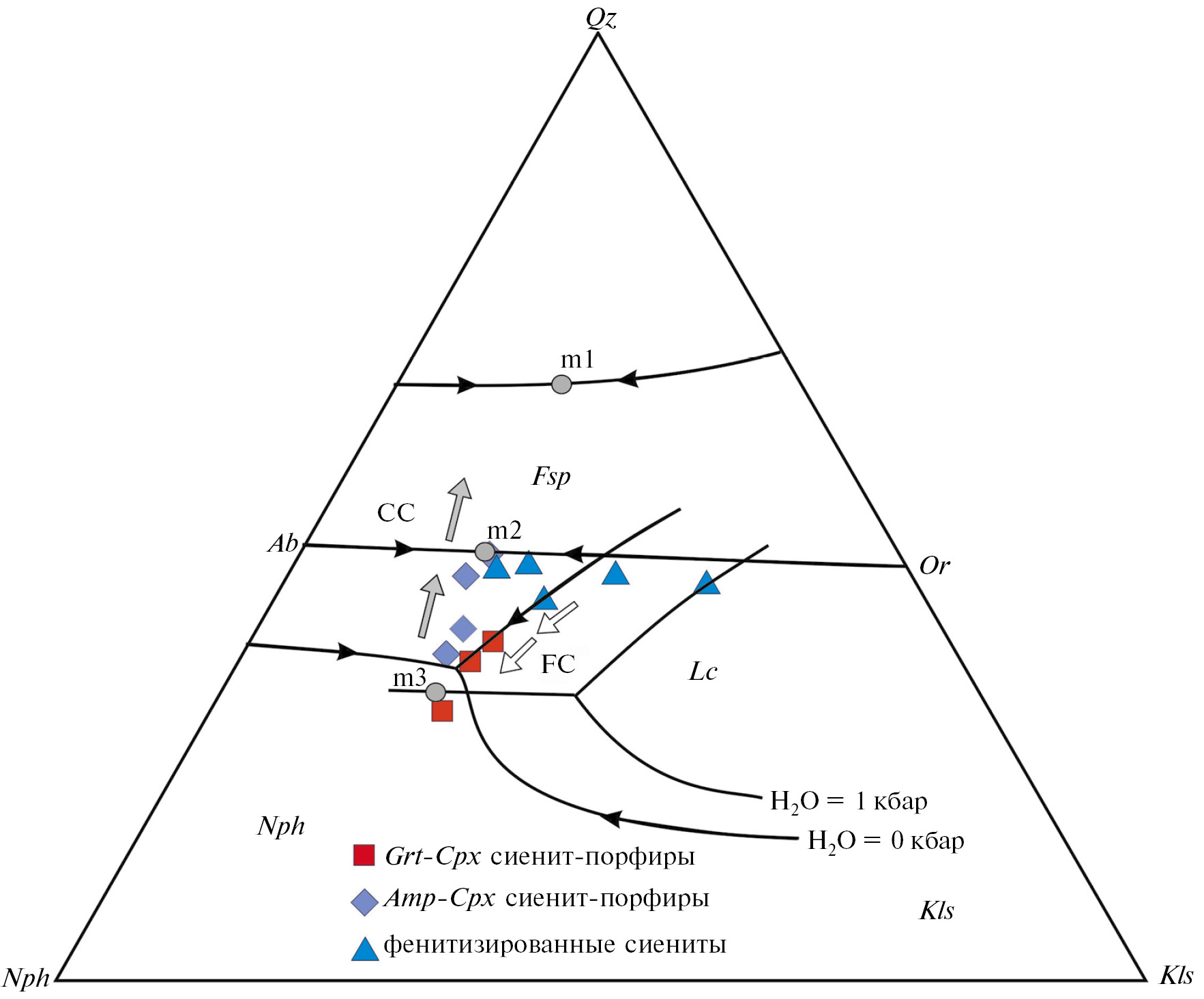

Рис. 13. Тренды эволюции щелочной магмы массива Артюшки на диаграмме кварц (Qz)–нефелин (Nph)–кальсилит (Kls). Соотношения ликвидусных фаз при РН2О, m1 – гранитная, m2 – сиенитовая, m3 – фонолитовая магмы, по (Henderson, 1984), в сухой системе по (Schairer, Bowen, 1935), нормативные составы пород рассчитаны по (Hamilton, MacKenzie, 1960), тренды фракционной кристаллизации (FC) и коровой контаминации (СС) по (Motoki et al., 2010).



Массив Гусиха. Изотопный состав Sr и Nd монцонитов этого массива заметно отличается от соответствующих параметров массива Артюшки более высоким (87Sr/86Sr)0и отрицательными величинами εNd (табл. 9), что, как и многие геохимические характеристики монцонитов (например, выраженная отрицательная Nb-Ta аномалия, Nb/Nb* = 0.5 и высокое Ва/Sr), позволяет предполагать либо чисто коровое происхождение монцонитов за счет плавления или флюидной проработки относительно молодого (мезопротерозойского) протолита, либо допускают гетерогенный источник расплавов с вкладом как мантийных, так и коровых расплавов. Значительные вариации геохимических характеристик, например, таких как содержания Cr и Ni (табл. 7), или значения такого индикаторного отношения для корового вклада, как Th/Ta, варьирующего от 2.0 до 7.2 (Th/Ta = 2.1 в примитивной мантии, Sun, McDonough, 1989), свидетельствуют, скорее, в пользу гетерогенного источника. Малое количество вещественных данных по массиву Гусиха затрудняет решение вопроса об объеме корового вклада, тем не менее имеющиеся данные указывают на его существенную роль.

Кристаллизация сиенитовых расплавов

Особенностью кристаллизации богатых летучими SiO2-ненасыщенных расплавов является низкая температура солидуса, что обеспечивает значительный температурный интервал кристаллизации и появление на последних стадиях дифференциации весьма фракционированных расплавов, переходных к растворам или солевым расплавам, а также интенсивную автометасоматическую переработку пород на постмагматической стадии (например, Marks, Markl, 2017 и ссылки в этой работе). Такой характер дифференциации приводит к появлению текстурно-структурных признаков неравновесности ранних и поздних минеральных ассоциаций (резорбция, замещение) и микрогетерогенности в основной массе породы. Нами наблюдались эти характерные петрографические черты в породах массива Артюшки, что отмечено выше.

Сложный характер дифференциации сиенитовых расплавов, выражающийся: а) сменой ранних ассоциаций минералов, имеющих низкие коэффициенты распределения редких элементов поздними минералами с высокими коэффициентами распределения этих элементов (например, Zr в авгите и эгирине, Marks et al., 2004); б) фазы, акцессорные в обычных породах (например, апатит), могут приобретать породообразующую роль; в) перекристаллизацией затвердевшей части породы на поздней магматической, и особенно гидротермальной, стадиях формирования сиенитов – значительно усложняет реконструкцию их фракционной кристаллизации.

Следует подчеркнуть, что геохимические различия между Amp-Cpx сиенит-порфирами и Grt-Cpx щелочными сиенит-порфирами существенны. Они выражены сдвигом вторых к агпаитовым составам, характеризуются индексом агпаитности A/NK > 0.9, имеют более высокие содержания LREE и HFSE, более фракционированные HREE (рис. 7–9). Метасоматизированные (фенитизированные) разности становятся более калиевыми и приобретают геохимические признаки, свидетельствующие о флюидном воздействии (высокое Y/Ho отношение, признаки тетрад-эффекта в распределении REE, сильные вариации содержаний Zn и др.).

Петрографические особенности пород, такие как включения одних минералов в другие, структурные взаимоотношения минералов, их состав и зональность (табл. 1, 2), а также петро- и геохимические характеристики пород, детально рассмотренные выше, дают основания предполагать, что формирование сиенит-порфиров массива Артюшки контролировалось: 1) фракционной кристаллизацией и коровой контаминацией, 2) смешением двух расплавов (А1 и А2), а также 3) метасоматической переработкой на поздних стадиях.

Ранние стадии кристаллизации расплава А1 (контаминированного). Мы полагаем, что первой минеральной ассоциацией, кристаллизовавшейся из расплава А1, родоначального для Amp-Cpx сиенит-порфиров, является ассоциация фенокристов Di + Pl1. В минералах этой ассоциации отсутствуют включения каких-либо минеральных фаз. При этом клинопироксен Di имеет наиболее высокую магнезиальность (0.77) и наиболее низкое содержание глинозема, а Pl1 – наиболее кальцевый состав (XАn = 0.45–0.25). На основании этих характеристик ассоциация считается наиболее ранней. Далее начинает кристаллизоваться ассоциация биотита и Amp1, причем отмечаются сростки Di и Amp1, свидетельствующие об их одновременной кристаллизации. Появление Bt и Amp1 (эденита-ферроэденита) маркирует увеличение калия и флюидной составляющей в расплаве, а также «умеренную» фугитивность кислорода. Описанная стадия кристаллизации могла иметь место на среднекоровых глубинах, согласно оценкам амфиболового геобарометра при давлении от 5 до 7.5 кбар (Anderson, Smith, 1995).

На следующей стадии можно предполагать резкое изменение условий кристаллизации: Bt и Amp1 замещаются Cpx c высокой долей чермакитового минала (рис. 5), в котором Btи Amp1 сохраняются в виде реликтовых включений. Изменение состава Cpx в сторону увеличения чермакитового минала указывает на его формирование путем реакций замещения глиноземистых фаз, таких как слюда и амфибол. Рост эгиринового минала в Срх, как и появление менее железистого Amp2 могут быть связаны с возрастанием фугитивности кислорода (рис. 5а). В дальнейшем продолжается кристаллизация клинопироксена с увеличением железистости и доли чермакитового минала и плагиоклаза с постепенным возрастанием в его составе альбитового минала.

Ранние стадии кристаллизации расплава А2. В Grt-Cpx щелочных сиенит-порфирах присутствуют карбонатно-силикатные микроксенолиты (включения), имеющие порфировидную структуру и содержащие как фенокристы высоко-Sr кальцита, так и включения его в клинопироксене и гранате. Это указывает на первичное магматическое происхождение карбоната. Вероятно, такие микроксенолиты были сформированы в результате кристаллизации раннего расплава (возможно, на стенках камеры). Составы гранатов из микроксенолитов (Grt1 и Grt2) соответствуют ранним фенокристам гранатов из Grt-Cpx щелочных сиенит-порфиров и содержат включения кальцита (рис. 3). Следовательно, этот расплав имел карбонатно-силикатный состав и был SiO2-недосыщенным, таким образом, второй родоначальный расплав Grt-Cpx щелочных сиенитов А2 содержал карбонатный компонент. Последнее могло обеспечить развитие фенитизации во вмещающих породах.

В щелочном расплаве А2 на ранних стадиях (до смешения) кристаллизовались фенокристы гаюина и гранаты составов Grt1 и Grt2, несколько позже, но также до смешения, кристаллизовались диопсид-авгиты и Grt3.

Смешение расплавов и кристаллизация Grt-Cpx щелочных сиенит-порфиров. Смешение расплава А2 и деривата расплава А1 (расплав А1’) подтверждается присутствием в Grt-Cpx щелочных сиенит-порфирах вкрапленников, происходящих из обоих расплавов (щелочного Срх, граната, щелочного полевого шпата, гаюина и диопсида Di, плагиоклаза Pl2).

Кристаллизация щелочного полевого шпата происходит уже после смешения щелочного расплава А2 с расплавом А1’, поскольку наряду с фенокристами высоко-Ba щелочного полевого шпата Afs1, состав которого лежит на высокотемпературном сольвусе (от 800 до 850°С, рис. 4а), наблюдаются каймы Afs1 на плагиоклазе Pl2.

Поздние стадии кристаллизации сиенит-порфиров. Поздние стадии магматической кристаллизации сиенитовых расплавов характеризуются высоким содержанием флюидов в расплаве, поскольку высокая щелочность таких расплавов обеспечивает высокую растворимость в них F, Cl и других флюидных компонентов (Marks, Markl, 2017 и ссылки в этой работе). Высокое содержание флюидов приводит к низким температурам солидуса и кристаллизации поздней минеральной ассоциации с обогащенными летучими фазами (например, флюорита) и реакционным соотношениям между минералами ранней и поздней ассоциаций. Осложняют позднюю кристаллизацию эпизоды отделения флюида, который взаимодействует с закристаллизованной частью породы. Таким образом, кристаллизация сиенитов на поздних стадиях носит характер взаимодействия расплав–флюид–кристаллы. Эти особенности поздней кристаллизации наиболее отчетливо видны в Grt-Cpx сиенит-порфирах. На позднемагматической стадии в них происходила кристаллизация эгирина, арфведсонита и, вероятно, кристаллизация Grt4. Появление флюида, обогащенного Na и F, способного транспортировать значительные количества HFSE (Migdisov еt al., 2011; Timofeev еt al., 2015), приводило к кристаллизации обогащенного Zr эгирина, пектолита и флюорита при взаимодействии его с гранатом по реакции:

(OH) + (Zr) + 3(Na) + 2(F) + Ca3(Ti,Fe)2(SiO4)3(гранат) → NaCa2Si3O8(OH)(пектолит) + CaF2 + 2Na(Fe,Ti)(Zr,Si)2O6.

Отделение на магматической стадии флюида с низким K/Na отношением согласуется с наблюдениями для щелочной гранит-сиенитовой серии рифта Осло (Hansteen, Burke, 1990). На этой же стадии, когда остаточный раствор-расплав был сильно обогащен летучими компонентами, кристаллизовалась основная масса Grt-Cpx сиенит-порфиров с апатитом, титанитом, нефелином, анальцимом, гаюином и содалитом.

В Amp-Cpx сиенит-порфирах в позднюю стадию появляются каймы Afs2 на Pl и происходит нарастание эгирина на амфибол, что приводит к исчезновению самостоятельных фенокристов плагиоклаза и амфибола в наиболее фенитизированных разностях Amp-Cpx сиенит-порфиров. Потеря Na с флюидной фазой могла привести к относительному обогащению калием на отдельном этапе дальнейшей дифференциации остаточного расплава. Наиболее поздним магматическим процессом как в Amp-Cpx, так и в Grt-Cpx сиенит-порфирах была, вероятно, кристаллизация Ort1 и Pl2 в качестве кайм как на всех остальных полевых шпатах, так и в основной массе (табл. 2).

Переход от позднемагматической к гидротермальной стадии в щелочных породах, в том числе сиенитах, часто не очевиден при петрографических наблюдениях (например, Marks, Markl, 2017). Вероятно, к гидротермальной стадии формирования сиенит-порфиров можно отнести развитие Ab и Ort1, а также появление Sr фосфатных фаз (срастания фторкафита и фторстрофита), выделения барита и кристаллизацию прочих сульфатов. Судя по формирующимся минеральным фазам, состав растворов был преимущественно карбонатно-водным.

На основании совпадения датировок, полученных U/Pb методом по сингенетичным зернам циркона из щелочных сиенитов, формировавшихся в глубинных магматических камерах, и 40Ar/39Ar методом по калиевому полевому шпату из Grt-Cpx щелочных сиенит-порфиров, формировавшихся на верхних уровнях земной коры, можно сделать вывод о том, что рассматриваемая эволюция от магматических до позднемагматических гидротермальных минеральных парагенезисов прошла в течение короткого времени, не превышающего погрешность изотопного датирования, – нескольких млн лет.

ИСТОЧНИКИ РАСПЛАВОВ

В качестве петрогенетических моделей формирования сиенитов обычно предполагается либо плавление метасоматизированной литосферной мантии (Gahlan et al., 2016; Carvalho et al., 2014), либо смешение мантийных базитовых расплавов и выплавок из коровых пород, которая сопровождается дифференциацией получившегося гибридного расплава (Jung et al., 2005; Peng et al., 2008). Для происхождения монцонитов, входящих в состав гранитоидных комплексов, рассматривается плавление обогащенной (метасоматизированной) мантии и вовлечение нижнекоровых выплавок (например, López de Luchi et al., 2017 и ссылки в этой работе).

Массив Артюшки. Полученные петрографические, геохимические и изотопно-геохимические данные для сиенит-порфиров массива Артюшки позволяют предположить, что основным источником расплавов была метасоматизированная мантия.

В метасоматизированной мантии основными флюидсодержащими фазами являются флогопит, амфибол и карбонат (например, Furman, Graham, 1999). Некоторые геохимические индикаторы могут указывать на флюидсодержащую фазу, вклад которой в генерацию расплавов был преобладающим. Так, соотношение Rb, Ba, Sr в породе информативно для определения присутствия флогопита или амфибола в мантийном источнике (Furman, Graham, 1999). Из соотношений этих элементов можно предполагать, что в источнике расплавов массива Артюшки присутствовал амфибол, причем вклад амфибола не был значительным, так как поле составов перекрывается с составом РМ (рис. 14).

Присутствие карбонатсодержащих микроксенолитов магматического облика в сиенит-порфирах массива Артюшки (рис. 3) свидетельствует о содержании в расплавах некоторой доли карбонатного компонента. Состав микроксенолита демонстрирует близкие к карбонатизированным лерцолитам (Dasgupta, Hirschmann, 2007) составы, исключая более низкое Ca/Al отношение и более высокое содержание щелочей, что может указывать на плавление на небольших глубинах и присутствие флогопита или амфибола в источнике. В экспериментах (Tumiati et al., 2013) по плавлению флогопит- и амфиболсодержащего лерцолита в присутствии С-О-Н флюида при Т = 900–1050°С, Р = 1.6–3.2 ГПа и fO2 от 0 до 1 QFM было показано, что при низких давлениях (Р < 2.1 ГПа) выплавки имеют силикатный трахиандезитовый состав, а при высоких (Р > 2.1 ГПа) – карбонатно-силикатный. При низких давлениях для составов метасоматизированного шпинелевого лерцолита (KLZ, Fumagalli et al., 2009) устойчива ассоциация ортопироксен + оливин + доломит + флогопит + амфибол + гранат в присутствии Н2О + СО2 флюида. В случае, если система ненасыщенна флюидом, устойчивой фазой становится клинопироксен. Появление карбоната за счет реакции амфибола, клинопироксена и оливина с флюидом в перидотитах с повышенным содержанием Al и щелочей (т.е. метасоматизированных) приводит также к появлению граната, флогопита, ортопироксена и амфибола с большей долей рихтеритового компонента (Tumiati et al., 2013 и ссылки в этой работе).

С одной стороны, такие петрохимические особенности сиенит-порфиров, как высокое содержание глинозема при низком содержании Са, т.е. низкие CaO/Al2O3 отношения, указывают на генерацию расплавов при низких давлениях (например, Herzberg, 1992). С другой стороны, заметное фракционирование тяжелых REE, которое отражает относительно высокие значения (Gd/Yb)n = 1.6–3.6, наблюдаемые в этих породах, может быть связано с присутствием в источнике граната. Это противоречие может быть снято, если принять во внимание, что гранат может появляться в ходе карбонатизации перидотитов при Р < 2 ГПа (Tumiati et al., 2013).

Сравнение составов выплавок, полученных в экспериментах по плавлению метасоматизированных (Condamine, Medard, 2014; Conceicao, Green, 2004) и фертильных (Leporte et al., 2014) перидотитов при давлении Р = 1.0–1.6 ГПа с составами изученных сиенит-порфиров и монцонитов (рис. 15) показывает, что составы сиенит-порфиров близки фонолитовым выплавкам малых степеней плавления из лерцолитов с умеренным (отвечающему РМ) и повышенным содержанием калия, полученным в экспериментах по плавлению фертильных перидотитов (Leporte et al., 2014).

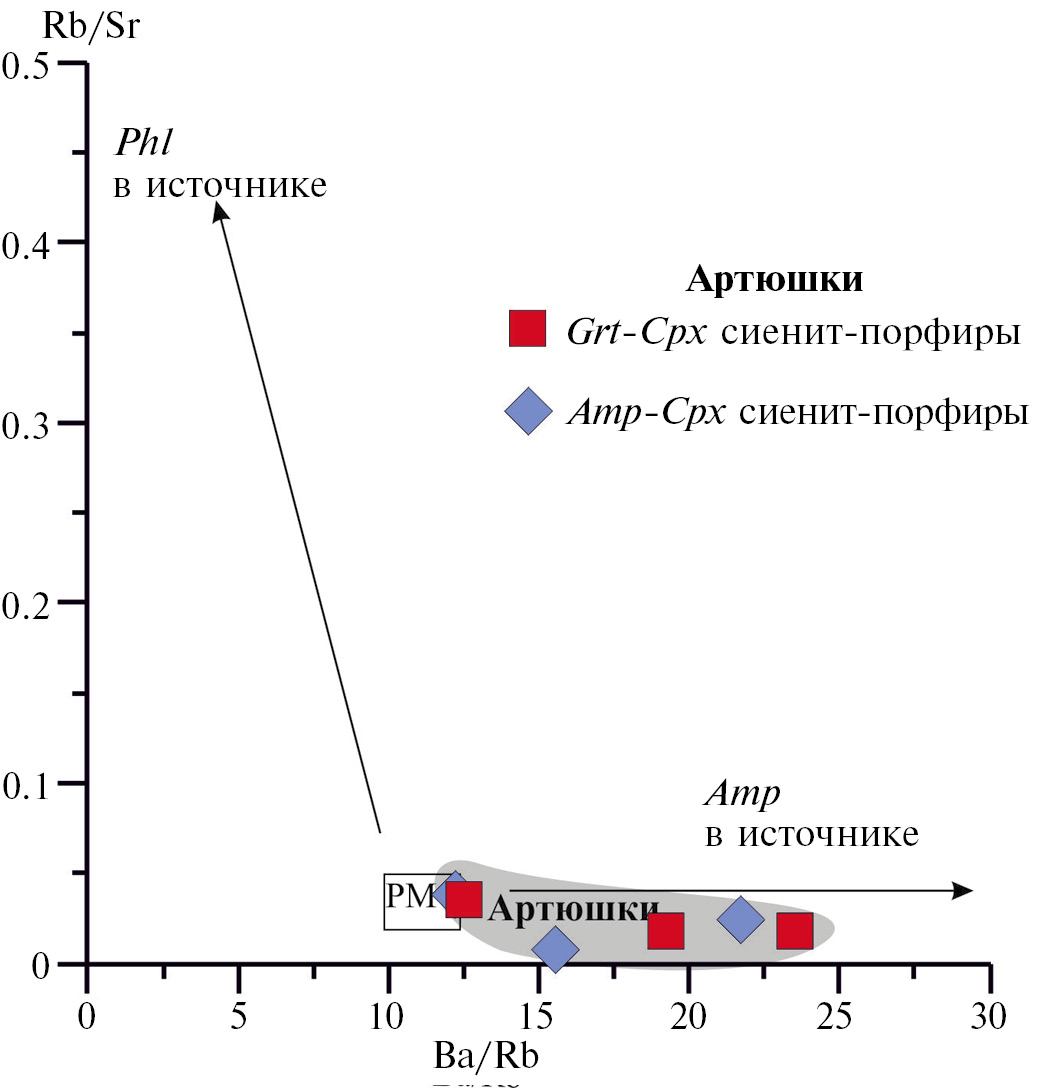

Рис. 14. Породы массивов Артюшки на диаграмме Rb/Sr–Ba/Rb (Furman, Graham, 1999)

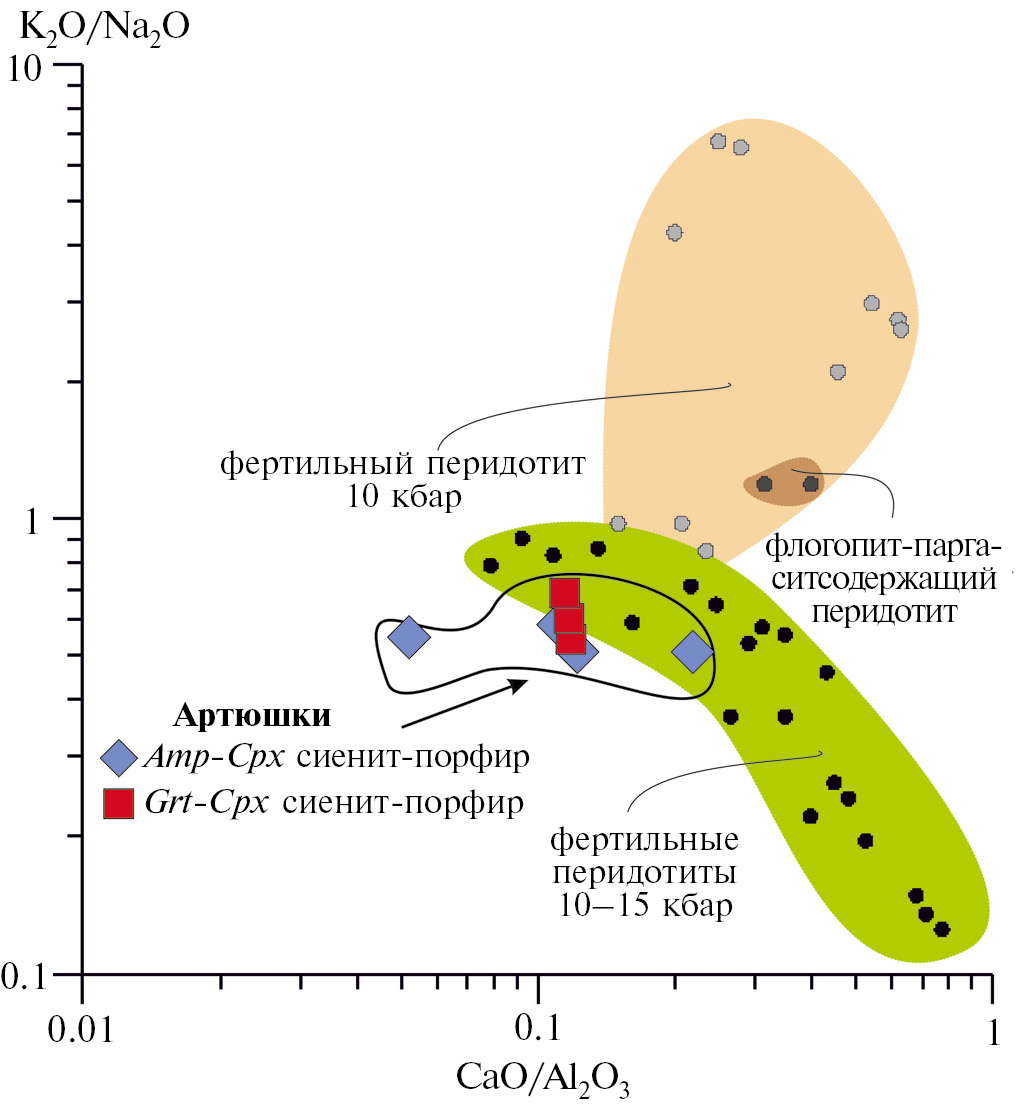

Рис. 15. Составы сиенит-порфиров массива Артюшки в сравнении с составами расплавов, полученных в экспериментах по плавлению фертиль ных перидотитов при 1.0–1.6 ГПа (Leporte et al., 2014), флогопи тизи рованных перидотитов при 1 ГПа (Condamine, Medard, 2014) и флогопит-паргаситсодержащих перидотитов при 1.0 ГПа (Conceicao, Green, 2004) на диаграмме CaO/Al2O3–K2O/Na2O



Рис. 16. Схема, иллюстрирующая условия формирования расплавов массива Артюшки. Показано положение солидуса метасоматизированных перидотитов: 1 – флогопитсодержащих и 2 – амфибол-флогопитсодержащих, при 0.35–0.4 мас.% Н2О, 3 – водонасыщенный солидус по (Conceicao, Green, 2004); 4 – содержащих 3.0 мас.% Н2О и 0.5–2.4 мас.% СО2, по (Falloon, Green, 1989); 5 – содержащих 2.4 мас.% СО2, по (Wallace, Green, 1988); 6 – содержащих 0.3 мас.% Н2О и 0.7 мас.% СО2, по (Olafsson, Eggler, 1983); 7 – СОН-насыщенного при QFM-1, по (Tumiati et al., 2013). Стрелками показаны Р-Т пути подъема мантийного диапира, предполагаемых мантийных источников расплавов массива Артюшки. Основной объем расплавов формировался на меньших глубинах и имел силикатный состав.

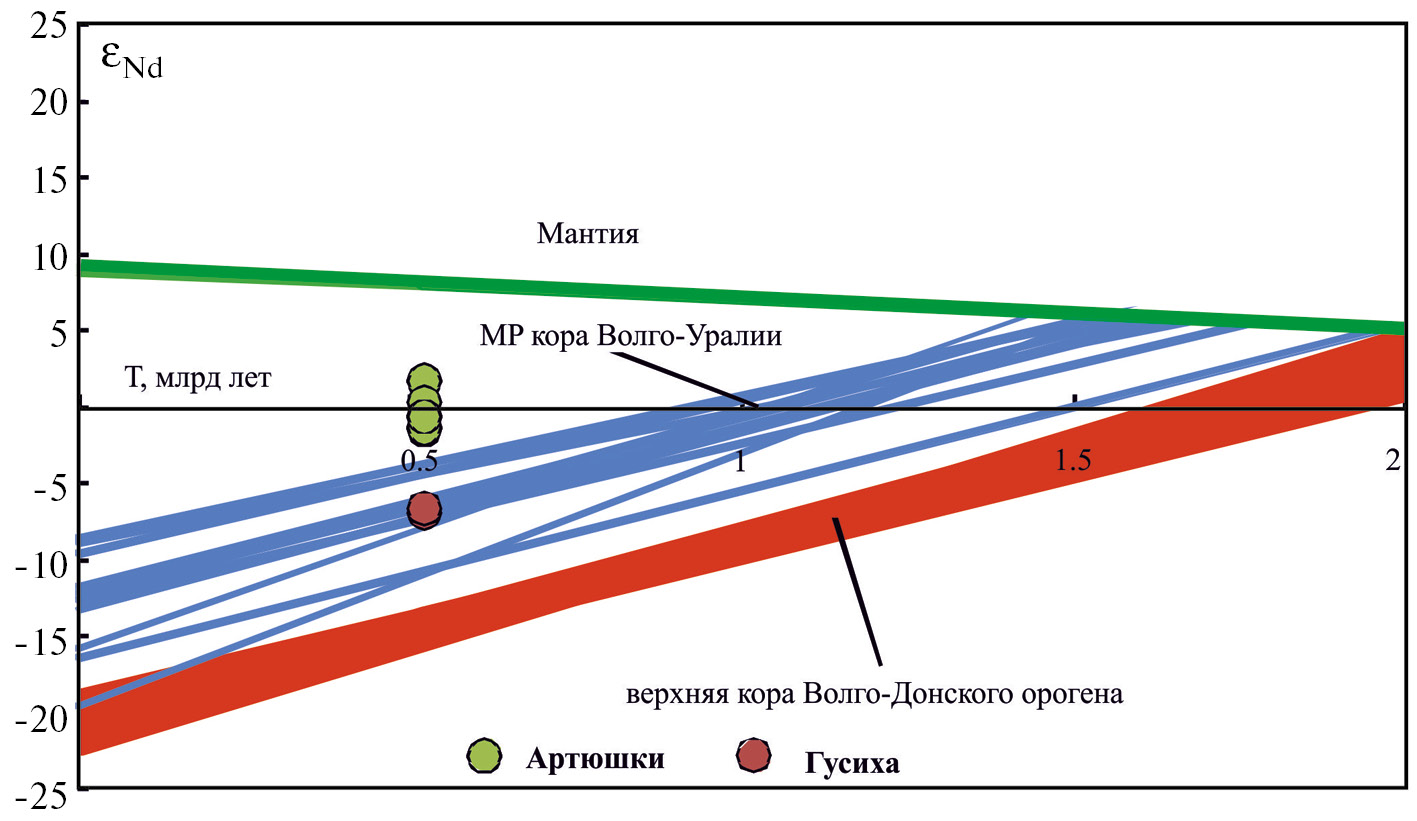

Рис. 17. Диаграмма εNd–возраст для пород массивов Артюшки и Гусиха. Эволюция изотопного состава Nd верхней коры Волго-Донского орогена рассчитана для пород южноволжского комплекса, по (Бибикова и др., 2009), мезопротерозойской коры Волго-Уралии – для пород сиенитового массива Сибирка (1354 ±7 млн лет, Kholodnov et al., 2018; Шагалов и др., 2014).



Проведенный сравнительный анализ наших данных с результатами экспериментов по плавлению метасоматизированных перидотитов (рис. 15) позволяет предположить последовательность генерации расплавов для массива Артюшки (рис. 16). Генерация расплавов начиналась выше солидуса Н-С-О-содержащих перидотитов в области устойчивости граната, где выплавки имели карбонатно-силикатный состав. Основной объем расплавов формировался на меньших глубинах и имел силикатный состав. В целом сравнение с экспериментальными данными указывает на выплавку первичных расплавов на небольших мантийных глубинах из метасоматизированных (амфиболсодержащих) перидотитов, а также дает основание предположить фонолитовый (не базитовый) и карбонатсодержащий характер этого расплава.

Массив Гусиха. Геохимические характеристики массива Гусиха, как было отмечено выше, указывают на гетерогенность источника расплавов. Такие геохимические черты, как повышенные содержания Cr и Ni, довольно высокая Mg#, низкое Th/Ta отношение (табл. 7) указывают на участие фракционированных базитовых выплавок в формировании массива. С одной стороны, изотопный состав Sr и Nd в монцонитах не согласуется с мантийным источником их расплавов, так как является более радиогенным для Sr и менее радиогенным для Nd (табл. 9), чем следовало бы ожидать в этом случае, и указывает на коровый вклад. С другой стороны, эти же данные не позволяют рассматривать в качестве источника коровые палеопротерозойские толщи с возрастом не моложе 2.1 млрд лет (Бибикова и др., 2009), которые слагают Волго-Донской ороген, вмещающий массив Гусиху (рис. 17). Эти толщи также вряд ли могли быть коровым контаминантом мантийных расплавов, поскольку требуется вклад до 40–50% кислых пород южноволжского комплекса, чтобы сдвинуть изотопный состав Nd до наблюдаемых значений от предположительного соответствующего OIB (по простой модели смешения). Поэтому вклад палеопротерозойской коры, исходя из изотопных данных, представляется маловероятным.

Однако Волго-Уральская область в мезопротерозое испытала мощное тектоно-термальное событие (машакское событие) – в ее восточной части формировалась Камско-Бельская крупная магматическая провинция (см. рис. 1а). В ходе машакского события произошло образование большого объема магматических комплексов, причем не только базитовых эффузивов и интрузивов, но и кислых вулканитов и гранитоидных массивов, в том числе с сиенитами, возрасты этих комплексов составляют около 1390–1330 млн лет. Изотопные характеристики гранитоидов этих комплексов свидетельствуют как о переработке существовавшей раннедокембрийской коры, так и формировании ювенильной мезопротерозойской коры (Холоднов и др., 2006; Puchkov et al., 2013; Носова и др., 2012; Ларин, 2008 и ссылки в этих работах). Вполне вероятно, что подобные события могли иметь место и в западной части Волго-Уралья, в ходе эволюции Пачелмского авлакогена. В раннем кембрии эта новообразованная нижняя кора могла испытывать плавление под действием базитовых расплавов, доминировавшие коровые выплавки смешивались с фракционированными базитовыми расплавами и служили источником монцонитовых массивов. Такое предположение согласуется с изотопными данными (рис. 17).

Тектонический контекст

Тектоническая типизация массивов. Породы массивов Артюшки и Гусиха, несмотря на многие сходные петрохимические характеристики (содержание SiO2 в интервале средних пород, высокие концентрации щелочных оксидов и, соответственно, принадлежность к субщелочной и щелочной сериям, метаглиноземистый характер и др.), значительно отличаются геохимическими характеристиками. Сиениты и щелочные сиениты массива Артюшки обогащены как LILE, так и HFSE. В монцонитах массива Гусиха отчетливо выражена двойственность: с одной стороны, они содержат большую долю мафического компонента (высокие Mg#, содержания Cr, Ni и пр.), а с другой – сильно обогащены LILE (высокие содержания Rb, Ва). Подобный дуализм является характерной чертой посторогенного (постколлизионного) магматизма и присущ таким его производным, как посторогенные адакиты (например, Lu et al., 2013). Различия двух массивов хорошо отражают величины отношений Rb/Nb и Y/Nb (0.7–1.2 и 0.1–0.3 для Артюшки, 5–9 и 0.6–0.9 для Гусихи соответственно) и Nb/Zr отношение (3–5 для Артюшки и 11–18 для Гусихи), что подчеркивает для сиенитов массива Артюшки геохимические черты А1-гранитоидов, а для монцонитов массива Гусиха – А2-гранитоидов. Соответственно, первые имеют геохимический облик типично внутриплитных магматитов, а вторые – пород, в генезисе которых участвовала кора, недавно прошедшая орогенный цикл (Eby, 1992; Ларин, 2011).

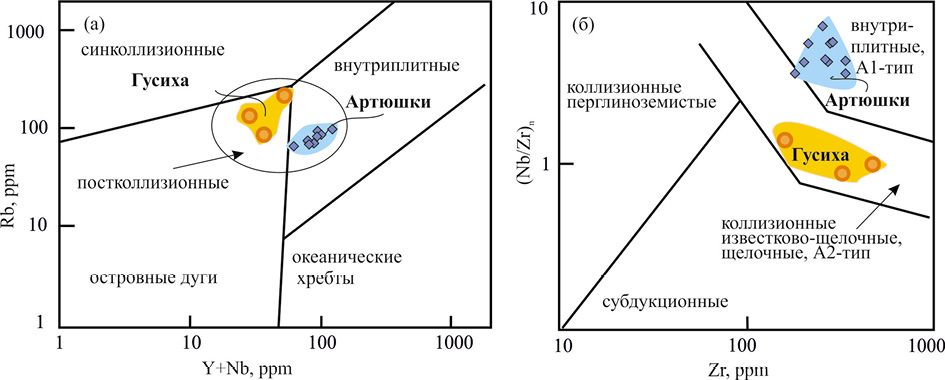

Рис. 18. Составы пород массивов Артюшки и Гусиха на геотектонических дискриминационных диаграммах (Nb+Y)–Rb (Pearce, 1996) (a) и Zr–(Nb/Zr)n (Thiéblemont, Tégyey, 1994) (б). Концентрации Zr/Nb нормированы к ПМ, по (Sun, McDonough, 1989).

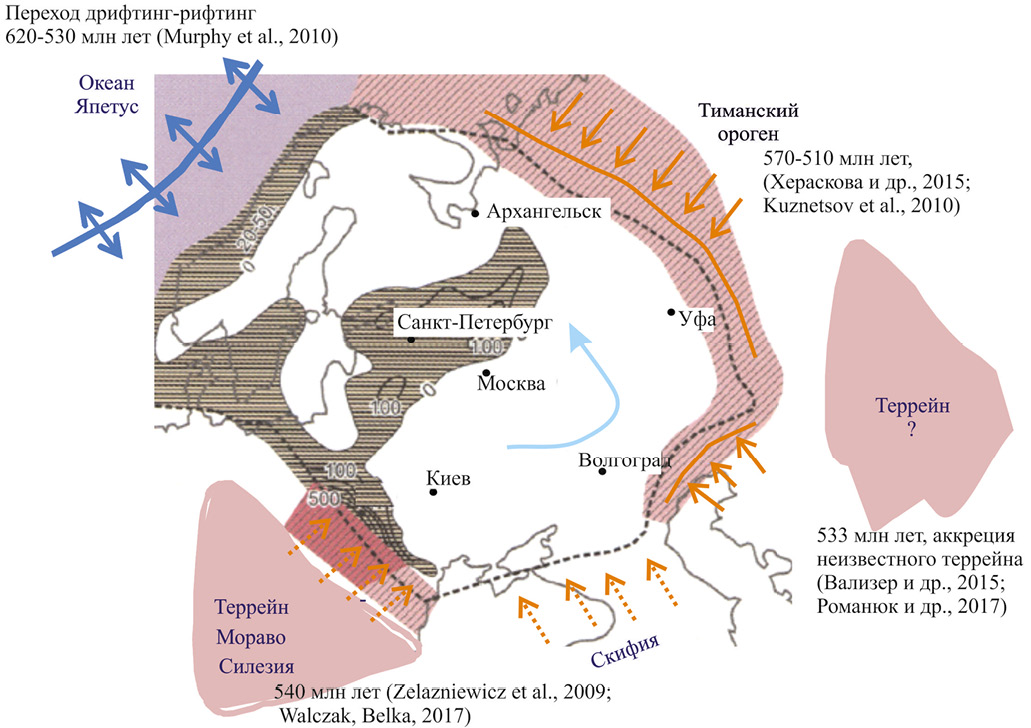

Рис. 19. Геодинамическая ситуация на ВЕП в раннем кембрии (геологическая основа и область распространения раннекембрийских отложений по (Sliaupa et al., 2006)). Тиманский орогенный пояс (570–510 млн лет, Хераскова и др., 2015; Kuznetsov et al., 2010) непрерывно протягивается по северо-восточной, восточной и южной окраинам ВЕП. Вдоль западного края ВЕП установлены деформации неопротерозойских и кембрийских толщ в Малопольском террейне (Walczak, Belka, 2017). Коллизия террейнов с ВЕП на востоке, юге(?) и юго-западе могла быть причиной раннекембрийского магматизма.



Положение составов обоих массивов на тектонических дискриминационных диаграммах на границе внутриплитных и надсубдукционных производных (рис. 18) указывает на совместный вклад астеносферного/плюмового и литосферного/корового источников, причем роль второго может быть более значительна для монцонитов массива Гусиха, что согласуется с их общим посторогенным (постколлизионным) геохимическим обликом.

Проявления посторогенного магматизма раннекембрийского возраста в пределах Восточно-Европейской платформы служит прямым указанием на то, что континент Балтика был вовлечен в коллизионные события в самом конце неопротерозоя–начале палеозоя.

Коллизионные и аккреционные события на окраинах континента Балтика в раннем кембрии

К настоящему времени установлено, что тиманский-кадомский орогенный пояс (570–510 млн лет, Хераскова и др., 2015; Kuznetsov et al., 2010) почти непрерывно протягивается по северо-восточной (Пучков, 2010; Kuznetsov et al., 2010 и др.), восточной (Петров, 2017; Kuznetsov et al., 2010; Иванов и др., 2014; Селезнева, 2017 и др.) и южной (Волож и др., 2009; Хераскова и др., 2015; Буш, 2014) окраинам ВЕП. Вдоль западного края ВЕП также выявлены деформации неопротерозойских и кембрийских толщ в Малопольском террейне (Walczak, Belka, 2017) (рис. 19).

Коллизионные/аккреционные события на северо-восточной и восточной периферии ВЕП в раннем кембрии коррелируются с высокобарным метаморфизмом и внедрением гранитов посторогенного типа (рис. 19). Метаморфизм фации высоких давлений и низких температур (НР/LT), ответственный за формирование голубых сланцев в тиманидах Кваркушского антиклинория Среднего Урала, по результатам Rb-Sr датирования, произошел 536 ± 6 млн лет назад (минеральная изохрона по белым слюдам, глаукофану и альбиту, Beckholmen, Glodny, 2004). UHP метаморфизм максютовского комплекса на Южном Урале с возрастом 533 ± 4.6 млн лет (Вализер и др., 2015) может маркировать аккрецию неизвестного террейна к восточному краю Балтики. На причленение к Уральскому краю кратона крупного террейна с мезо- и ранненеопротерозойской корой также указывают возрасты и Hf-изотопный состав (εHf > 0) детритовых цирконов из ордовикских отложений юго-востока ВЕП (Романюк и др., 2017). В пределах Тиманского орогена гранитоиды, геологическая позиция и геохимические особенности которых отвечают коллизионным и постколлизионным событиям в позднем неопротерозое и в раннем кембрии, имеют возрастной диапазон от 560 до 510 млн лет (Петров и др., 2017; Шардакова, 2016; 2017; Кузнецов, Романюк, 2009). Кроме этого, обнаружены деформации рифейского осадочного чехла в Прикаспийской впадине (Хераскова и др., 2010). Таким образом, проявление коллизионных/аккреционных событий на северо-восточной и восточной окраине ВЕП в раннем кембрии, около 540–510 млн лет назад, имеет явные геологические и геофизические подтверждения.

На сегодняшний день раннекембрийская история западной части ВЕП изучена достаточно детально. Были получены данные о возрастах детритовых цирконов в песчаниках не только саблинской и тосненской свит Южного Приладожья (Кузнецов и др., 2011; Орлов и др., 2011; Ивлева и др., 2018), но и более западных частей Балтийской синеклизы: свит Тискре (Tiskre) и Люкати (Lukati) раннего кембрия в Эстонии (Isozaki et al., 2014) и в Ленинградской области (Ивлева и др., 2016; Подковыров и др., 2017). В обоих регионах найдены цирконы с поздненеопротерозойскими и раннекембрийскими U-Pb возрастами в интервале 516–636 млн лет (Ленинградская область) и 537–750 млн лет (Эстония). В качестве источника таких цирконов рассматривается Тиман, поскольку считается, что в западных областях в раннекембрийских отложениях цирконов этого возраста найдено меньше (Ивлева и др., 2018). Однако устойчивое присутствие раннекембрийских цирконов в соответствующих отложениях западных частей ВЕП не согласуется с этой точкой зрения. На крайнем западе Восточно-Европейской платформы, в скважине Окунев (Okuniew IG-1, Польша) среднекембрийские песчаники содержат цирконы с U-Pb возрастами в интервале 533–620 млн лет (Valderde-Vaquero et al., 2000). Источником кембрийских цирконов вряд ли могли быть базальты, кислые породы и их туфы неопротерозойской Волынско-Брестской провинции, протягивающейся вдоль западной границы ВЕП (Носова и др., 2008), поскольку магматизм этой провинции имел место в эдиакарии, 571 ± 13 млн лет назад (Shumlyanskyy et al., 2016). Пепловые прослои, широко распространенные в эдиакарских отложениях западной, северной и северо-восточной частей ВЕП, датированы как 567–550 млн лет (Гражданкин, 2011 и ссылки в этой работе). Наиболее вероятным источником кембрийских цирконов на западе ВЕП являлись небольшие, возможно композитные, террейны авалонского происхождения (Zelazniewicz et al., 2009; Walczak, Belka, 2017 и ссылки в этих работах). Предполагается, что причленение композитного ТТА (Teisseyre-Tornquist Terrane Assemblage), включавшего Малопольский и Мизийский террейны, произошло на границе эдиакария и кембрия (Zelazniewicz et al., 2009) либо в начале среднего кембрия (Walczak, Belka, 2017).

Геодинамический контекст южной границы ВЕП в конце неопротерозоя–начале палеозоя остается неясным. В юго-восточной части ВЕП, перекрытой отложениями фанерозойского чехла, сейсмическими исследованиями установлены комплексы тиманид, свидетельствующие о продолжении тиманского орогена вплоть до Прикаспийской впадины (Селезнева, 2017). Фундамент этой впадины в ее Восточно-Прикаспийском сегменте также сложен комплексами тиманской/кадомской консолидации, на что указывают сейсмические исследования (Волож и др., 2009; Леонов и др., 2010; Хераскова и др., 2015). К юго-западу через крупную сдвиговую структуру фундамент Прикаспия стыкуется со Скифской плитой (Волож и др., 2009). В Скифской плите, на основании данных аэромагнитных и аэрогравиметрических съемок, также установлен кадомский фундамент, представленный аналогами бечасынской серии Большого Кавказа, в составе которого выявлен предположительный офиолитовый комплекс (Буш, 2014). Далее к западу структуры Скифской плиты, вероятно, сочленяются с Добруджей и Истанбульской зоной Понтид, которые рассматриваются как перигондванские террейны авалонского происхождения (Okay, Nikishin, 2015). Принадлежность Южной части Скифской плиты (Бечасынская зона) к пери-гондванским террейнам авалонского происхождения сомнений не вызывает (Somin, 2011; Okay, Nikishin, 2015).

Что же касается природы северной части Скифской плиты, как и времени ее аккреции к ВЕП, если таковая имела место, то здесь существует значительная неопределенность. Скифскую плиту принято рассматривать как пассивную окраину ВЕП, переработанную позднепалеозойскими и более поздними тектоническими событиями (Yegorova et al., 2004; Saintot et al., 2006 и ссылки в этой работе). Однако сопряжение с тиманским орогеном на северо-востоке в Прикаспии, а также положение девонских и карбоновых орогенных комплексов Большого Кавказа к югу от сутуры не согласуется с причленением северной части Скифии к ВЕП только в позднем палеозое. Это дает основание предположить, что, по-крайней мере, часть Скифской плиты была причленена к ВЕП в позднем неопротерозое–самом раннем палеозое (не позднее раннего ордовика) в ходе тиманской орогении (Saintot et al. 2006; Okay, Nikishin, 2015). Фундамент Южной Добруджи также, скорее всего, представлен комплексами ВЕП (Zelazniewicz et al., 2009).

Таким образом, для западной части ВЕП имеются геологические свидетельства аккреционно-коллизионных событий в начале кембрийского времени, а для южной части есть основания предполагать подобные события. Коллизионный характер сочленения западной и южной окраин ВЕП со Скифской плитой и авалонскими/кадомскими террейнами подтверждается сейсмическими данными (Starostenko et al., 2015; Saintot et al., 2006; Пашкевич и др. 2018), которые показывают поддвиг ВЕП под эти структуры.

Коллизия Балтики со Скифией могла быть важным фактором постколлизионного растяжения на юго-востоке BЕП в раннем кембрии.

Расширение океана Япетус. Альтернативным постколлизионному растяжению тектоно-термальным событием, вызвавшим раннекембрийский магматизм, могло быть растяжение, связанное с открытием океана Япетус. Открытие океана Япетус произошло 620–570 млн лет назад (Murphy et al., 2010). В эдиакарии – начале кембрия, Балтика находилась под влиянием расширяющегося Япетуса, и, судя по палеомагнитным данным, после отделения от Лаврентии около 590 млн лет она испытала вращение против часовой стрелки на 90° между 600 и 550 млн лет (Cawood et al., 2016; Levashova et al., 2013; Lubnina et al., 2014), что могло привести к кардинальным сдвиговым латеральным смещениям внутри континента и косой коллизии Балтики с другими континентальными блоками в режиме транспрессии (Хераскова и др., 2010) (рис. 19).

К сожалению, палеомагнитные данные для конца венда–раннего кембрия (около 550–500 млн лет) крайне недостаточны для надежной палеогеографической реконструкции положения Балтики относительно других континентальных блоков (Meert, 2014). Однако, можно предполагать, что ее вращение в разных направлениях продолжалось и могло активизировать деформации растяжения ВЕП вдоль более древних зон сдвигов, ограничивающих Пачелмский авлакоген, и реактивировать их магматическую  деятельность.

Литосферная мантия юго-востока ВЕП в раннем кембрии. Геохимические, Sr и Nd изотопные характеристики магматизма, сравнительный анализ составов расплавов и результатов экспериментов по плавлению метасоматизированных перидотитов дают основание предполагать, что во внутренней части юго-восточного сегмента ВЕП (массив Артюшки) в мантийном источнике в качестве метасоматических минералов присутствовали амфибол и карбонат. Изотопный состав Sr и Nd в наименее контаминированных породах массива Артюшки не предполагает вклад древней литосферы и соответствует обогащенному источнику мантийно-плюмового типа. Nd-модельный возраст этих пород варьирует в интервале 0.9–1.26 млрд лет. Вариации величин TNd(DM) связаны с контаминацией расплавов палеопротерозойскими метаосадками, а время метасоматоза литосферной мантии приближено к возрасту магматизма около 520 млн лет.

Sr и Nd изотопные характеристики массива Гусиха, напротив, указывают на преобладающий коровый вклад и на то, что литосферная мантия в восточной части Волго-Уральского сегмента ВЕП могла испытать интенсивный метасоматоз в ходе предшествующего мезопротерозойского магматического события. Это же событие могло сформировать ювенильную нижнюю кору, которая перерабатывалась уже в раннем кембрии.

ЗАКЛЮЧЕНИЕ

В фундаменте юго-восточной части Восточно-Европейской платформы на юго-западном и северо-восточном бортах Пачелмского авлакогена известны проявления сиенитового магматизма: артюшковский (Канцеров и др., 1987) и гусихинский (Государственная …, 2009; Рыскин и др., 1997) комплексы. До сих пор им приписывался либо раннепротерозойский возраст (Чернышов и др., 1990; Государственная …, 2009), либо возраст моложе 1.65 млрд лет (Кузнецов и др., 2017), соответственно.

Нами были проведены геохронологические, петрологические, геохимические и изотопно-геохимические исследования сиенитов и щелочных сиенитов массива Артюшки (артюшковский комплекс) и монцонитов массива Гусиха (гусихинский комплекс). Показано, что массивы не являются палеопротерозойскими, они имеют близкие раннекембрийские возрасты: 524 ± 3 и 514 ± 2 млн лет (U-Pb по цирконам), а по 40Ar/39Ar 526 ± 2 млн лет (КПШ) и (522 ± 2)/(515 ± 2) (амфибол).

В петрогенезисе массива Артюшки участвовали два расплава, один из которых (Amp-Cpx сиенит-порфиров) испытал значительную коровую контаминацию, в отличие от второго (Grt-Cpx сиенит-порфиров), для которого этот процесс не был значимым. Формирование сиенит-порфиров этого массива контролировалось, главным образом, фракционной кристаллизацией и коровой контаминацией, смешением контаминированного и неконтаминированного расплавов, а также метасоматической переработкой на поздних стадиях. Кристаллизация сиенит-порфиров начиналась при низкой фугитивности кислорода (ниже буфера QFM), и fO2 повышалась по мере дифференциации. Ранние фазы кристаллизовались при температуре не ниже 800–850°С. Дифференциация сиенитовых расплавов сопровождалась значительным накоплением летучих (фтора, хлора, серы) и эпизодами отделения флюида и носила характер взаимодействия расплав–флюид–кристаллы.

Основной объем первичных расплавов массива Артюшки имел фонолитовый состав и образовывался при плавлении умеренно метасоматизированной (амфибол- и карбонатсодержащей) литосферной мантией. Вероятно, плавление начиналось в области устойчивости граната при темпертурах выше солидуса Н-С-О-содержащих перидотитов, и первые выплавки имели карбонатно-силикатный состав. Изотопный состав Sr и Nd в наименее контаминированных породах массива Артюшки не указывает на вклад древней литосферы и соответствует обогащенному источнику плюмового типа. Модельный Nd возраст этих пород варьирует в интервале 0.90–1.24 млрд лет. Вариации величин TNd(DM) связаны с контаминацией расплавов палеопротерозойскими метаосадками. Возрасты TNd(DM) существенно моложе таковых для пород раннедокембрийского фундамента ВЕП, что исключает коровый источник сиенитов.

Монцониты массива Гусиха, вероятно, формировались за счет гетерогенного источника. Геохимические, Sr и Nd изотопные характеристики этих пород указывают на преобладающий коровый вклад и на то, что литосферная мантия в восточной части Волго-Уральского сегмента ВЕП могла испытать интенсивный метасоматоз в ходе предшествующего мезопротерозойского магматического события. Это же событие могло сформировать нижнюю кору, которая перерабатывалась уже в раннем кембрии.

Положение составов обоих массивов на геотектонических дискриминационных диаграммах на границе внутриплитных и надсубдукционных производных указывает на посторогенный (постколлизионный) характер магматизма. Проявления посторогенного магматизма раннекембрийского возраста в пределах Восточно-Европейской платформы служит прямым указанием на то, что континент Балтика был вовлечен в коллизионные и/или аккреционные события в самом конце неопротерозоя–начале палеозоя.

Установленный раннекембрийский возраст изученных массивов дает основания к новому взгляду на эволюцию магматизма ВЕП на рубеже неопротерозоя и палеозоя, а также указывает на переработку литосферной мантии ВЕП вследствие коллизии платформы с тиманскими и восточно-авалонскими/кадомскими террейнами.

Благодарности. Помощь Л.П. Поповой (РГУНГ им. Губкина) в поиске образцов керна была неоценимой. Авторы благодарят Ю.О. Ларионову, Е.А. Минервину, А.И. Якушева (ИГЕМ РАН), В.К. Карандашева (ИПТ РАН), Е.В. Гусеву (МГУ) за помощь в аналитических исследованиях. Замечания рецензента А.В. Самсонова были исключительно полезны и способствовали улучшению статьи.

Источники финансирования. Работа выполнена в рамках Базовой темы ИГЕМ РАН (№ 0136-2018-0030), в рамках проекта фундаментальных исследований ИГМ СО РАН (проект № 0330-2016-0003), а также Министерства образования и науки РФ (проект № 5.1688.2017/ПЧ).

A. A. Nosova

Institute of the Geology of Ore Deposits, Petrography, Mineralogy, and Geochemistry, Russian Academy of Sciences

Author for correspondence.
Email: nosova@igem.ru

Russian Federation, Moscow

A. A. Voznyak

Institute of the Geology of Ore Deposits, Petrography, Mineralogy, and Geochemistry, Russian Academy of Sciences; Geological Faculty, Moscow State University

Email: nosova@igem.ru

Russian Federation, Moscow

S. V. Bogdanova

Department of Geology, Lund University; Institute of Geology and Petroleum Technologies, Kazan (Volga Region) Federal University

Email: nosova@igem.ru

Russian Federation, Lund; Kazan

K. A. Savko

Voronezh State University

Email: nosova@igem.ru

Russian Federation, Voronezh

N. M. Lebedeva

Institute of the Geology of Ore Deposits, Petrography, Mineralogy, and Geochemistry, Russian Academy of Sciences

Email: nosova@igem.ru

Russian Federation, Moscow

A. V. Travin

Sobolev Institute of Geology and Mineralogy, Siberian Branch, Russian Academy of Sciences; Novosibirsk State University

Email: nosova@igem.ru

Russian Federation, Novosibirsk

D. S. Yudin

Sobolev Institute of Geology and Mineralogy, Siberian Branch, Russian Academy of Sciences; Novosibirsk State University

Email: nosova@igem.ru

Russian Federation, Novosibirsk

L. Page

Department of Geology, Lund University

Email: nosova@igem.ru

Sweden, Lund

A. N. Larionov

Karpinskii All-Russia Research Institute of Geology

Email: nosova@igem.ru

Russian Federation, St. Petersburg

A. V. Postnikov

Gubkin Russian State University of Oil and Gas

Email: nosova@igem.ru

Russian Federation, Moscow

  1. Бабаянц П.С., Блох Ю. Карта локальной намагниченности пород фундамента Восточно-Европейской платформы масштаба 1 : 2500000. М.: Аэрогеофизика, 2001.
  2. Бибикова Е.В., Богданова С.В., Постников А.В., и др. Зона сочленения Сарматии и Волго-Уралии: изотопно-геохронологическая характеристика суп ракрустальных пород и гранитоидов // Стратиграфия. Геологическая корреляция. 2009. Т. 17. № 6. С. 3-16.
  3. Буш В.А. Глубинное строение фундамента Скифской плиты // Геотектоника. 2014. Т. 6. С. 39-54.
  4. Вализер П.М., Краснобаев А.А., Русин А.И. UHPM эклогит Максютовского комплекса (Южный Урал) // Докл. АН. 2015. № 3. Т. 461. С. 316-321.
  5. Владыкин Н.В., Сотникова И.А., Котов А.Б., и др. Строение, возраст и рудоносность Бурпалинского редкометального щелочного массива (Северное Прибайкалье) // Геология рудн. месторождений. 2014. Т. 56. С. 272-290. doi: 10.7868/S0016777014040066.
  6. Гражданкин Д.В. Хроностратиграфия верхнего венда (на примере разрезов северо-восточной окраины Восточно-Европейской платформы и западного склона Среднего Урала). Автореферат дисс. … докт. геол.-мин. наук. Новосибирск: ИНГГ им. А.А. Трофимука СО РАН, 2011. 32 с.
  7. Государственная геологическая карта Российской Федерации. Масштаб 1 : 1 000 000 (третье поколение). Серия Восточно-Европейская. Лист М-38. Волгоград. Объяснительная записка. СПб.: Картфабрика ВСЕГЕИ, 2009. 399 c.
  8. Государственная геологическая карта Российской Федерации. Масштаб 1 : 1 000 000 (третье поколение). Серия Центрально-Европейская. Лист N-38. Пенза. Объяснительная записка. СПб.: Картфабрика ВСЕГЕИ, 2019.
  9. Дубина А.В., Кривдик С.Г., Шарыгин В.В. Геохимия нефелиновых и щелочных сиенитов Украинского щита (по данным ICP MS) // Геохимия. 2014. Т. 10. С. 907-923. doi: 10.7868/S0016752514080020.
  10. Иванов К.С., Коротеев В.А., Ерохин Ю.В., и др. Состав и возраст кристаллического фундамента Северо-Западной части Западно-Сибирского нефтегазоносного мегабассейна // Докл. АН. 2014. Т. 459. № 5. С. 607-611.
  11. Ивлева А.С., Подковыров В.Н., Ершова В.Б., и др. Результаты U-Pb (La-ICP-MS) датирования обломочных цирконов из верхневендско-нижнекембрийских отложений Востока Балтийской моноклизы // Докл. АН. 2016. Т. 468. № 4. С. 441-446.
  12. Ивлева А.С., Подковыров В.Н., Ершова В.Б., и др. U-Pb LA-ICP-MS возраст обломочных цирконов из отложений нижнего рифея и верхнего венда Лужско-Ладожской моноклинали // Докл. АН. 2018. Т. 480. № 4. С. 439-443.
  13. Канцеров В.А., Быков И.Н., Бочаров В.Л. О формационной принадлежности даек щелочных пород на востоке Воронежского кристаллического массива // Изв. ВУЗов. Геология и разведка. 1987. № 8. С. 18-25
  14. Карандашев В.К., Хвостиков В.А., Носенко С.Ю., и др. Использование высокообогащенных стабильных изотопов в массовом анализе образцов горных пород, грунтов, почв и донных отложений методом масс-спектрометрии с индуктивно-связанной плазмой // Заводская лаборатория. Диагностика материалов. 2016. Т. 82. № 7. С. 6-15.
  15. Когарко Л.Н. Роль глубинных флюидов в генезисе мантийных гетерогенностей и щелочного магматизма // Геология и геофизика. 2005. Т. 46. № 12. С. 1230-1241.
  16. Когарко Л.Н. Геохимия процессов разделения когерентных элементов (Zr, Hf) при глубокой дифференциации высокощелочных магматических систем (Ловозерский комплекс) // Геохимия. 2016. № 1. C. 4-10. doi: 10.7868/S0016752516010088.
  17. Кузнецов Н.Б., Романюк Т.В. Уточнение времени формирования коллизионного орогена Протоуралид-Тиманид: 540-510 млн лет // Тектоника складчатых поясов Евразии: сходство, различие, характерные черты новейшего горообразования, региональные обобщения. Материалы XLVI тектонического совещания. 2014. С. 219-224.
  18. Кузнецов Н.Б., Орлов С.Ю., Миллер Е.Л., и др. Первые результаты U/Pb датирования детритных цирконов из раннепалеозойских и девонских песчаников Южного Приладожья // Докл. АН. 2011. Т. 438. № 6. С. 787-793.
  19. Кузнецов Н.Б., Горожанин В.М., Белоусова Е.А., и др. Первые результаты U-Pb датирования детритовых цирконов из ордовикских терригенных толщ Соль-Илецкого блока Восточно-Европейской платформы // Докл. АН. 2017. Т. 473. № 6. С. 453-458.
  20. Ларин А.М. Граниты рапакиви и ассоциирующие породы. СПб.: Наука, 2011. 402 с.
  21. Леонов Ю. Г., Волож Ю. А., Антипов М. П., и др. Консолидированная кора Каспийского региона: опыт районирования. М.: ГЕОС, 2010. 64 c.
  22. Носова А.А., Кузьменкова О.Ф., Веретенников Н.В., и др. Неопротерозойская Волынско-Брестская магматическая провинция на западе Восточно-Европейского кратона: особенности внутриплитного магматизма в области древней шовной зоны // Петрология. 2008. Т. 16. № 2. С. 115-147.
  23. Носова А.А., Сазонова Л.В., Каргин А.В., и др. Мезопротерозойская внутриплитная магматическая провинция Западного Урала: основные петрогенетические типы пород и их происхождение // Петрология. 2012. Т. 20. №. 4. С. 392-392.
  24. Орлов С.Ю., Кузнецов Н.Б., Миллер Е.Л., и др. Возрастные ограничения Протоуральско-Тиманской орогении по детритным цирконам // Докл. АН. 2011. Т. 440. № 1. С. 87-92.
  25. Пашкевич И.К., Русаков О.М., Кутас Р.И., и др. Строение литосферы по комплексному анализу геолого-геофизических данных вдоль профиля DOBREfraction›99/DOBRE-2 (Восточно-Европейская платформа - Восточно-Черноморская впадина) // Геофизический журнал. 2018. 40. 5. C. 98-136.
  26. Подковыров В.Н., Маслов А.В., Кузнецов А.Б., и др. Литостратиграфия и геохимия отложений верхнего венда-нижнего кембрия Северо-Востока Балтийской моноклинали // Стратиграфия. Геологическая корреляция. 2017. Т. 25. № 1. С. 3-23.
  27. Петров Г.А. Геология допалеозойских комплексов средней части Уральского подвижного пояса. Автореферат дисс. … докт. геол.-мин. наук. СПб.: СПбГУ, 2017. 42 с.
  28. Пучков В.Н. Геология Урала и Приуралья (актуальные вопросы стратиграфии, тектоники, геодинамики и металлогении) // Уральский геол. журнал. 2010. 280 c.
  29. Романюк Т.В., Кузнецов Н.Б., Белоусова Е.А., и др. Геохимическая и Lu/Hf-изотопная (LА-IСР-MS) систематика обломочных цирконов из верхнеордовикских песчаников Башкирского поднятия (Южный Урал) // Докл. АН. 2017. Т. 472. № 1. С. 433-436.
  30. Рыскин М.И., Смилевец Н.П., Боброва Д.В. К комплексной интерпретации геофизических данных в едином координатном пространстве // Геология и разведка. 1997. Т. 4. С. 90-94.
  31. Рябчиков И.Д., Когарко Л.Н. Физико-химические параметры кристаллизационной дифференциации и формирования Fe-Ti руд в магматической системе массива Елеть-Озеро (Северная Карелия) // Геохимия. 2016. С. 233-255. doi: 10.7868/S0016752516030043.
  32. Савко К.А., Самсонов А.В., Базиков Н.С. Метатерригенные породы воронцовской серии воронежского кристаллического массива: геохимия, особенности формирования и источники сноса // Вестник ВГУ. Сер. Геология. 2011. С. 70-94.
  33. Селезнева Н.Н. Рифейско-среднедевонские отложения Юго-Восточного склона Волго-Уральской антеклизы. Автореферат дисс. … канд. геол.-мин. наук. М.: ГИН РАН, 2017. 26 с.
  34. Середкин М.В., Зотов И.А., Карчевский П.И. Геолого-генетическая модель формирования Ковдорского массива и связанного с ним апатит-магнетитового месторождения // Петрология. 2004. Т. 12. С. 586-608.
  35. Скрябин В.Ю., Савко К.А., Скрябин М.В., и др. Кембрийская магматическая активизация Восточно-Европейской платформы // Докл. АН. 2015. Т. 463. № 5. С. 581-581.
  36. Травин А.В., Юдин Д.С., Владимиров А.Г., и др. Термохронология Чернорудской гранулитовой зоны (Ольхонский регион, Западное Прибайкалье) // Геохимия. 2009. Т. 11. С. 1181-1199.
  37. Хераскова Т.Н., Буш В.А., Диденко А.Н., и др. Распад Родинии и ранние стадии развития палео азиатского океана // Геотектоника. 2010. Т. 44. С. 3-44.
  38. Хераскова Т.Н., Волож Ю.А., Антипов М.П., и др. Корреляция позднедокембрийских и палеозойских событий на Восточно-Европейской платформе и в смежных палеоокеанических областях // Геотектоника. 2015. Т.1. С. 31-59.
  39. Шагалов Е.С., Холоднов В.В., Носова А.А., и др. К вопросу о возрасте вмещающих пород редкометалльного месторождения Сибирка: Sm-Nd и U-Pb (циркон) изотопные данные // Тр. ИГГ УрО РАН. 2014. Вып. 161. C. 362-366.
  40. Шардакова Г.Ю. Геохимические особенности и изотопный возраст гранитоидов Башкирского мегантиклинория - свидетельства импульсов эндогенной активности в зоне сочленения Уральского орогена с Восточно-Европейской платформой // Геохимия. 2016. № 7. С. 607-622.
  41. Шардакова Г.Ю. Гранитоиды и базиты разных этапов геодинамической эволюции западного склона южного Урала: геохимические и изотопные различия, источники, вопросы // Уральская минералогическая школа. 2017. Т. 23. С. 238-245.
  42. Шардакова Г.Ю., Савельев В.П., Кузнецов Н.С. Новые венд-кембрийские возрасты гранитоидов и ортопород западного склона Урала: очередные свидетельства Кадомского орогенеза // ХI Пет рографическое совещание. Екатеринбург. 2010. С. 330-331.
  43. Чернышов Н.М., Пономаренко А.Н., Бартницкий Е.Н. Новые данные о возрасте никеленосных дифференцированных плутонов Воронежского кристаллического массива // Докл. АН УССР. 1990. Сер. Б. № 6. С. 11-19.
  44. Anderson J.L., Smith D.R. The effects of temperature and fO2 on the Al-in-hornblende barometer // Amer. Mineral. 1995. V. 80. P. 549-559.
  45. Andersen T., Elburg M., Erambert M. The miaskitic-to-agpaitic transition in peralkaline nepheline syenite (white foyaite) from the Pilanesberg Complex, South Africa // Chem. Geol. 2017. V. 455. P. 166-181.
  46. Baksi A.K., Archibald D.A., Farm E. Intercalibration of 40Ar/39Ar dating standards // Chem. Geol. 1996. V. 129. P. 307-324.
  47. Beckholmen M., Glodny J. Timanian blueschist-facies metamorphism in the Kvarkush metamorphic basement, Northern Urals, Russia // Geol. Soc. 2004. V. 30. P. 125-134.
  48. Bogdanova S.V., Gorbatschev R. Europe East European Craton // E. Scott. 2016. P. 1-18.
  49. Bogdanova S. V., Bingen B., Gorbatschev R., et al. The East European Craton (Baltica) before and during the assembly of Rodinia // Precambrian Research. 2008. V. 160. № 1-2. Р. 23-45.
  50. Carvalho B.B., Janasi V.D.A., Henrique-Рinto R. Geochemical and Sr-Nd-Pb isotope constraints on the petrogenesis of the K-rich Pedra Branca Syenite: Implications for the Neoproterozoic post-collisional magmatism in SE Brazil // Lithos. 2014. V. 205. P. 39-59.
  51. Cawood P.A., Strachan R.A., Pisarevsky S.A., et al. Linking collisional and accretionary orogens during Rodinia assembly and breakup: Implications for models of supercontinent cycles // Earth Planet. Sci. Lett. 2016. V. 449. P. 118-126.
  52. Conceição R.V., Green D.H. Derivation of potassic (shoshonitic) magmas by decompression melting of phlogopite + pargasite lherzolite // Lithos. 2004. V. 72. P. 209-229.
  53. Condamine P., Médard E. Experimental melting of phlogopite-bearing mantle at 1 GPa: Implications for potassic magmatism // Earth Planet. Sci. Lett. 2014. V. 397. P. 80-92.
  54. Cox K.G., Bell J.D., Pankhurst R.J. The Interpretation of Igneous Rocks. London: George Allen and Unwin Press, 1979. 450 p.
  55. Dalrymple G.B., Lanphere M.A. 40Ar/39Ar technique of K-Ar dating: a comparison with the conventional technique // Earth Planet. Sci. Lett. 1971. V. 12. P. 300-308.
  56. Dasgupta R., Hirschmann M. Effect of Variable Carbonate Concentration on the Solidus of Mantle Peridotite Effect of variable carbonate concentration on the solidus of mantle peridotite // Amer. Mineral. 2007. V. 92. P. 370-379.
  57. Eby G.N. Chemical subdivision of the A-type granitoids: Petrogenetic and tectonic implications // Geology. 1992. V. 20. P. 641-644.
  58. Elkins L.T., Grove T.L. Ternary feldspar experiments and thermodynamic models // Amer. Mineral. 1990. V. 75. P. 544-559.
  59. Falloon T.J., Green D. The solidus of carbonated, fertile peridotite // Lett. Planet. Sci. 1989. V. 94. P. 364-370.
  60. Foland K.A., Landoll J.D., Henderson C.M.B., et al. Formation of cogenetic quartz and nepheline syenites // Geochim. Cosmohim. Acta. 1993. V. 57. P. 697-704.
  61. Fowler M.B. Elemental evidence for crustal contamination of mantle-derived Caledonian syenite by metasediment anatexis and magma mixing // Chem. Geol. 1988. V. 69. P. 1-16.
  62. Fumagalli P., Zanchetta S., Poli S. Alkali in phlogopite and amphibole and their effects on phase relations in metasomatized peridotites: A high-pressure study // Contrib. Mineral. Petrol. 2009. V. 158. P. 723-737.
  63. Furman T., Graham D. Erosion of lithospheric mantle beneath the East African Rift system: geochemical evidence from the Kivu volcanic province // Lithos. 1999. V. 48. P. 237-262.
  64. Gahlan H., Azer M., Asimow P., et al. Late Ediacaran post-collisional A-type syenites with shoshonitic affinities, northern Arabian-Nubian Shield: a possible mantle-derived A-type magma // Arab. J. Geosc. 2016. V. 9. P. 603.
  65. Irber W. The lanthanide tetrad effect and its correlation with K/Rb, Eu/Eu∗, Sr/Eu, Y/Ho, and Zr/Hf of evolving peraluminous granite suites // Geochim. Cosmochim. Acta. 1999. V. 63. P. 489-508.
  66. Isozaki Y., Põldvere A., Bauert H., et al. Provenance shift in Cambrian mid-Baltica: detrital zircon chronology of Ediacaran-Cambrian sandstones in Estonia // Eston. J. Earth Sci. 2014. V. 63. P. 251-256.
  67. Hamilton D.L., MacKenzie W.S. Nepheline Solid Solution in the System NaAlSiO4-KAlSiO4-SiO2 // J. Petrol. 1960. V. 1. № 9. P. 56-72.
  68. Hansteen T.H., Burke E.A. J. Melt-mineral-fluid interaction in peralkaline silicic intrusions in the Oslo Rift, southeast Norway. II: High-temperature fluid inclusions in the Eikeren-Skrim complex // Norges Geologiske Undersøkelse. 1990. V. 417. P. 15-32.
  69. Harris C., Marsh J.S., Milner S.C. Petrology of the alkaline core of the Messum igneous complex, Namibia: evidence for the progressively decreasing effect of crustal contamination // J. Petrol. 1999. V. 40. № 9. P. 1377-1397.
  70. Herzberg C. Depth and degree of melting of komatiites // J. Geophys. Res. 1992. V. 97. P. 4521-4540.
  71. Henderson C.M.B. Feldspathoid stabilities and phase inversions - a review / Еd. William L. Brown. Feldspars and Feldspathoids, Structures, Properties and Occurrences. University of Manchester, 1984. P. 471-472.
  72. Jung S., Hoernes S., Hoffer E. Petrogenesis of cogenetic nepheline and quartz syenites and granites (northern Damara orogen , Namibia ): enriched mantle versus crustal contamination petrogenesis of cogenetic nepheline and quartz syenites and granites ( northern Damara orogen , Namibia ): enriched mantle versus crustal contamination // J. Geol. 2005. V. 113. P. 651-672.
  73. Kamenetsky V.S., Naumov V.B., Davidson P., et al. Immiscibility between silicate magmas and aqueous fluids: a melt inclusion pursuit into the magmatic-hydrothermal transition in the Omsukchan Granite (NE Russia) // Chem. Geol. 2004. V. 210. P. 73-90.
  74. Kargin A.V., Sazonova L.V., Nosova A.A., et al. Sheared peridotite xenolith from the V. Grib kimberlite pipe, Arkhangelsk Diamond Province, Russia: Texture, composition, and origin // Geosci. Front. 2017. V. 8. P. 653-669.
  75. Kholodnov V.V., Shardakova G.Yu., Fershtater G.B., et al. The Riphean magmatism preceding the opening of Uralian paleoocean: geochemistry, isotopes, age, and geodynamic implications // Geodynamics Tectonophysics. 2018. V. 9. P. 365-389.
  76. Kuznetsov N.B., Natapov L.M., Belousova E.A., et al. Geochronological , geochemical and isotopic study of detrital zircon suites from late Neoproterozoic clastic strata along the NE margin of the East European Craton: Implications for plate tectonic models // Gondwana Res. 2010. V. 17. P. 583-601.
  77. Laporte D., Lambart S., Schiano P., et al. Experimental derivation of nepheline syenite and phonolite liquids by partial melting of upper mantle peridotites Experimental derivation of nepheline syenite and phonolite liquids by partial melting of upper mantle peridotites // Earth Planet. Sci. Lett. 2014. V. 404. P. 319-331.
  78. Larionov A.N., Andreichev V.A., Gee D.G., et al. The Vendian alkaline igneous suite of northern Timan: ion microprobe U-Pb zircon ages of gabbros and syenite the Vendian alkaline igneous suite of northern Timan: ion microprobe U-Pb zircon ages of gabbros and syenite // Geol. Soc. 2004. V. 30. P. 69-74.
  79. Levashova N.M., Bazhenov M.L., Meert J.G., et al. Paleogeography of Baltica in the Ediacaran : Paleomagnetic and geochronological data from the clastic Zigan Formation, South Urals // Precambrian Res. 2013. V. 236. P. 16-30.
  80. López de Luchi M. G., Siegesmund S., Wemmer K., et al. Petrogenesis of the postcollisional Middle Devonian monzonitic to granitic magmatism of the Sierra de San Luis, Argentina // Lithos. 2017. V. 288-289. P. 191-213.
  81. Lu Y.J., Kerrich R., Mccuaig T.C., et al. Geochemical, Sr-Nd-Pb, and Zircon Hf-O isotopic compositions of eocene - oligocene shoshonitic and potassic adakite-like felsic intrusions in Western Yunnan, SW China: Petrogenesis and Tectonic Implications // J. Petrol. 2013. V. 54. P. 1309-1348.
  82. Lubnina N.V., Pisarevsky S.A., Puchkov V.N., et al. New paleomagnetic data from Late Neoproterozoic sedimentary successions in Southern Urals, Russia: implications for the Late Neoproterozoic paleogeography of the Iapetan realm // Int. J. Earth Sci. 2014. V. 103. P. 317-334.
  83. Ludwig K. User`s manual for Isoplot/Ex. 3.22. A geochronological toolkit for Microsoft Excel, Berkeley Geochronol. Center. Sp. Publ. 2005. 71 p.
  84. Maniar P.D., Piccoli P.M. Tectonic discrimination of granitoids // Bull. Geol. Soc. Amer. 1989. V. 101. P. 635-43.
  85. Mann U., Marks M., Markl G. Influence of oxygen fugacity on mineral compositions in peralkaline melts: Influence of oxygen fugacity on mineral compositions in peralkaline melts: The Katzenbuckel volcano, Southwest Germany // Lithos. 2006. V. 91. P. 262-285.
  86. Marks M., Halama R., Wenzel T., et al. Trace element variations in clinopyroxene and amphibole from alkaline to peralkaline syenites and granites: implications for mineral-melt trace-element partitioning B // Chem. Geol. 2004. V. 211. P. 185-215.
  87. Marks M., Markl G. Fractionation and assimilation processes in the alkaline augite syenite unit of the Ilimaussaq Intrusion, South Greenland, as deduced from phase equilibria // J. Petrol. 2001. V. 42. P. 1947-1969.
  88. Marks M.A.W., Markl G. A global review on agpaitic rocks // Earth Sci. Rev. 2017. V. 173. P. 229-258.
  89. Migdisov A.A., Williams-Jones A.E., van Hinsberg V., et al. An experimental study of the solubility of baddeleyite (ZrO2) in fluoride-bearing solutions at elevated temperature // Geochim. Cosmochim. Acta. 2011. V. 75. P. 7426-7434.
  90. Motoki A., Sichel S.E., Vargas T., et al. Geochemical evolution of the felsic alkaline rocks of tanguá and rio bonito intrusive bodies, state of Rio de Janeiro, Brazil // São Paulo UNESP, Geociências. 2010. V. 29. P. 291-310.
  91. Motoki A., Sichel S.E., Vargas T., et al. Geochemical behaviour of trace elements during fractional crystallization and crustal assimilation of the felsic alkaline magmas of the state of Rio de Janeiro, Brazil // Anais da Academia Brasileira de Ciências. 2015. V. 87. P. 1959-1979.
  92. Murphy J.B., Keppie J.D., Nance R.D., Dostal J. Comparative evolution of the Iapetus and Rheic Oceans: a North America perspective // Gondwana Research. 2010. V. 17. P. 482-499.
  93. Nikishin A.M., Ziegler P.A., Stephenson R.A., et al. Late Precambrian to Triassic history of the East European Craton: dynamics of sedimentary basin evolution // Tectonoph. 1996. V. 268. P. 23-63.
  94. Okay A.I., Nikishin A.M. Tectonic evolution of the southern margin of Laurasia in the Black Sea region // Intern. Geol. Rev. 2015. V. 57. P. 1051-1076.
  95. Olafsson M., Eggler D.H. Phase relations of аmpibole, аmpibole-carbonate, and phlogopite-carbonate peridotite: petrologic constraints on the asthenosphere // Earth Planet. Sci. Lett. 1983. V. 64. P. 305-315.
  96. Pearce J.A. Sources and setting of granitic rocks // Episodes. 1996. V. 19. P. 120-125.
  97. Peng P., Zhai M.I., Guo J., et al. Petrogenesis of Triassic post-collisional syenite plutons in the Sino-Korean craton: an example from North Korea // Geol. Magaz. 2008. V. 145. P. 637-647.
  98. Puchkov V.N., Bogdanova S.V., Ernst R.E., et al. The ca. 1380 Ma Mashak igneous event of the Southern Urals // Lithos. 2013. V. 174. P. 109-124.
  99. Renne P.R., Swisher C.C., Deino A.L., et al. Intercalibration of standards, absolute ages and uncertainties in 40Ar/39Ar dating // Chem. Geol. 1998. V. 145. P. 117-152.
  100. Saintot A., Stephenson R. A., Stovba S., et al. The evolution of the southern margin of Eastern Europe ( Eastern European and Scythian platforms ) from the latest precambrian-early palaeozoic to the Early Cretaceous // Geol. Soc. 2006. V. 32. P. 481-505.
  101. Schairer J.F., Bowen N.L. Preliminary report on equilibrium-relations between feldspathoids, alkali-feldspars, and silica // Trans. Amer. Geoph. Union. 1935. V. 16. P. 325-328.
  102. Shumlyanskyy L., Nosova A., Billström K., et al. The U-Pb zircon and baddeleyite ages of the Neoproterozoic Volyn Large Igneous Province: implication for the age of the magmatism and the nature of a crustal contaminant the U-Pb zircon and baddeleyite ages of the Neoproterozoic Volyn Large Igneous Province: implication for the age of the magmatism and the nature of a crustal contaminant // GFF. 2016. V. 138. P. 17-30.
  103. Sliaupa S., Fokin P., Lazauskiene J., et al. The Vendian-Early Palaeozoic sedimentary basins of the East European Craton the Vendian-Early Palaeozoic sedimentary basins of the East European Craton // Geol. Soc. 2006. V. 32. P. 449-462.
  104. Somin M.L. Pre-jurassic basement of the Greater Caucasus: brief overview // Turkish J. Earth Sci. 2011. V. 20. P. 545-610.
  105. Stacey J.S., Kramers J.D. Approximation of terrestrial lead isotope evolution by a two stage model // Earth Planet. Sci. Lett. 1975. V. 26. P. 207-221.
  106. Starostenko V., Janik T., Yegorova T., Farfuliak L., et al. Seismic model of the crust and upper mantle in the Scythian Platform: the DOBRE-5 profile across the north western Black Sea and the Crimean Peninsula // Geoph. J. Inter. 2015. V. 201. P. 5-8.
  107. Steiger R.H., Jager E. Subcommission on geochronology: convention on the use of decay constants in geo- and cosmochronology // Earth Planet. Sci. Lett. 1977. V. 36. P. 359-362.
  108. Sun S., McDonough W.F. Chemical and isotopic systematics of oceanic basalts: implications for mantle composition and processes // Geol. Soc. 1989. V. 42. P. 313-345.
  109. Thiéblemont D., Tégyey M. Une discrimination géochimique des roches différenciés témoin de la diversité d’órigine et de situation tectonique des magmas calco-alcalins // Acad. Sci. 1994. V. 319. P. 87-94.
  110. Thirlwall M.F. Long-term reproducibility of multicollector Sr and Nd isotope ratio analysis // Chem. Geol. 1991.V. 94. P. 85-104
  111. Timofeev A., Migdisov A.A. Williams-Jones A.E. An experimental study of the solubility and speciation of niobium in fluoride-bearing aqueous solutions at elevated temperature // Geochim. Cosmochim. Acta. 2015. V. 158. P. 103-111.
  112. Tumiati S., Fumagalli P., Tiraboschi C. An experimental study on C-O-H-bearing peridotite up to 3.2 GPa and implications for crust - mantle recycling // J. Petrol. 2013. V. 54. P. 453-479.
  113. Valverde-Vaquero P., Dörr W., Belka Z., et al. U-Pb single-grain dating of detrital zircon in the Cambrian of central Poland: implications for Gondwana versus Baltica provenance studies // Earth Planet. Sci. Lett. 2000. V. 184. P. 225-240.
  114. Van Staal C.R., Dewey J.F., Mac Niocaill C., et al. The Cambrian-Silurian tectonic evolution of the northern Appalachians and British Caledonides: history of a complex, west and southwest Pacific-type segment of Iapetus // Geol. Soc. 1998. V. 143. P. 197-242.
  115. Vuorinen J.H. The Alnö alkaline and carbonatitic complex, east central Sweden - a petrogenetic study. Dr. Sc. Thesis. Stockholm. 2005. 130 p.
  116. Watson E.B., Wark D.A., Thomas J.B. Crystallization thermometers for zircon and rutile // Contrib. Mineral. Petrol. 2006. V. 151. 413 p.
  117. Wang Y., Prelević D., Buhre S., Foley S.F. Constraints on the sources of post-collisional K-rich magmatism: the roles of continental clastic sediments and terrigenous blueschists // Chem. Geol. 2017. V. 455. P. 192-207.
  118. Walczak A., Belka Z. Fingerprinting Gondwana versus Baltica provenance: Nd and Sr isotopes in Lower Paleozoic clastic rocks of the Małopolska and Łysogóry terranes, southern Poland // Gondwana Res. 2017. V. 45. P. 138-151.
  119. Wallace M.E., Green H.D. An experimental determination of primary carbonatite magma composition // Lett. Nature. 1988. V. 335. P. 343-346.
  120. Wen S., Nekvasil H. SOLVALC: An interactive graphics program package for calculating the ternary feldspar solvus and for two-feldspar geothermometry // Computers & Geosciences. 1994. V. 20. P. 1025-1040.
  121. Wu F., Arzamastsev A.A., Mitchell R.H., et al. Emplacement age and Sr-Nd isotopic compositions of the Afrikanda alkaline ultramafic complex, Kola Peninsula, Russia // Chem. Geol. 2013. V. 353. P. 210-229.
  122. Yegorova T.P., Stephenson R.A., Kostyuchenko S.L., et al. Structure of the lithosphere below the southern margin of the East European Craton ( Ukraine and Russia ) from gravity and seismic data // Tectonophysics. 2004. V. 381. P. 81-100.
  123. Zartman, R.E., Kogarko L.N. Lead isotopic evidence for interaction between plume and lower crust during emplacement of peralkaline Lovozero rocks and related rare-metal deposits, East Fennoscandia Kola Peninsula, Russia // Contrib. Minerаl. Petrol. 2017. V. 172.
  124. Zhang X., Zhang H., Jiang N., et al. Early Devonian alkaline intrusive complex from the northern North China craton: a petrological monitor of post-collisional tectonics // J. Geol. Soc. 2010. V. 167. P. 717-730.
  125. Żelaźniewicz A., Buła Z., Fanning M., et al. More evidence on Neoproterozoic terranes in Southern Poland and southeastern Romania // Geol. Quart. 2009. V. 53. P. 93-123.

Supplementary files

Supplementary Files Action
1. Fig. 1. Geological position of the Artyushka and Gusiha massifs. (a) a diagram of the tectonic structures of the southeast of the East European Platform and the surrounding orogenic belts of the end of the Neoproterozoic, according to (Bogdanova et al., 2016; Kheraskova et al., 2015). 1–5 - Early Precambrian basement: 1 - Archean crust (a - 3.8–2.7 billion years, b - 3.2–2.7 billion years, s - processed about 2.1–2.0 billion years within the East-Voronezh Accretionary Orogen; 2 - Archean and Paleoproterozoic core processed in deformation belts 2.0–1.9 billion years; 3 — deformation zones, including metagabbro, metaanorthosites (about 2.6 billion years) and metaperidotites; 4 — Paleoproterozoic crust: a — 2.3–2.1 billion years; b — active margins 2.0–1.95 billion years; c - sedimentary depressions <2.1 billion years; 5 - ultramafic and mafic intrusions willows (about 2.4–2.0 billion years); 6, 7 — the Timan-Kadom orogen (6), including the Scythia microcontinent (7); 8 — aulacogens, and 9 — Riphean – Early Vendian deflection: KB — Kamsko-Belsky, PA - Pachelmsky, CA - Sernovod-Abdullinsky, 10 - faults limiting rift structures, 11 - boundaries of orogens, 12 - Early Cambrian massifs: G - Gusikha, A - Artyushki, 13 - mafic intrusions, roi dykes, mezoproterozoic effusive Kamsko Belskaya large magmatic province, according to (Puchkov et al., 2013). The inset shows the lithosphere segments of the East European Craton: Fennoscandia, Sarmatia, and Volga-Uralia; the region of the craton is shown as shown in detailed diagram 1a. (b) - Gusiha massif. White dots show the location of wells in the area of ​​the Gusikh massif on the map of the local magnetization of the basement rocks (Babayants, Bloch, 2001), the possible outlines of the massif are outlined. The most intense anomalies are colored black. Points show wells within the array numbered 1, 2 and 5. (c) —Artyushka massif — the apical part is represented by a condensation of dikes and sills, the array is expressed by a negative isometric magnetic field anomaly: 1 — Syenitic porphyries, 2 — metaterrigenous rocks of the Vorontsovskaya series and magnetization values ​​of the rocks, 3 — direction and steepness of falling contacts of dyke bodies, 4 - alleged faults, 5 - drilling profiles, wells and their numbers. View (778KB) Indexing metadata
2. Fig. 2. Photos of the rocks of the Gusikh massif (a, b) and the Artyushka massif (b – e) in reflected electrons. (a) - monzonite (sample Gus-1-2). A plagioclase crystal in intergrowth with a KPS crystal, in which there are pertite substitutions. On their border, myrmecitization occurs, in the center of the plagioclase there is a significant area with inclusions of mica, magnetite, KPSS. (b) - monzonite (sample Gus-1-2). The amphibole crystal grows together with the phlogopite crystal, along the edge the amphibole is replaced by tremolite-actinolite. Inside the amphibole crystal are magnetite and apatite crystals. (c) - Amp-Cpx syenite porphyry (sample 8007-272). The bulk is represented by crystals of plagioclase and magnetite with a xenomorphic mass of CPS. Phenocrysts are represented by plagioclase and amphibole crystals. KPSh-pyrite vein, cutting amphibole crystal, corresponds to the beginning of the metasomatic process. (d) - Grt-Cpx alkaline syenite-porphyry (sample 8332-429). Phenocrysts are represented by large grains of plagioclase, which is used for the development of CBS, garnet and pyroxene grains, which have zones of joint growth. (e) - fenitized syenite porphyry (sample 8327-539). The phenocrysts of amphibole are almost completely replaced by phlogopite and CPS. The phenocrysts of plagioclase are also completely replaced by CPS with albite sites. The bulk is represented by albite intergrowths with CPS and small grains of pyrite. (e) fenites (sample 8007-220). Phenocrysts are represented by large CPSS crystals with albitized zones unevenly distributed over the surface of the crystals. Smaller phenocrysts are represented by fusion of needle crystals of aegirine and crystals of arfvedsonite, which is replaced by aegirin. View (404KB) Indexing metadata
3. Fig. 3. Microxenolite carbonate-silicate rock in Grt-Cpx alkaline syenite-porphyry (sample 8332-365). Image in reflected electrons. The structure of the carbonate-silicate rock is porphyritic; the phenocrysts are represented by garnet (35%), apatite (5%), clinopyroxene (15%), intergrowths of CABG (10%) and calcite (35%). Calcite also occurs as inclusions in garnet and clinopyroxene. The bulk is represented by albite, sodalite and nosean intergrowths, a large amount of very fine celestine, as well as small aggregates (up to 5 μm) of CABG and pyrite. View (153KB) Indexing metadata
4. Fig. 4. Feldspars from Syenite porphyry of the Artyushki massif in the Ab – An – Or diagram. The compositions of large phenocrysts of alkaline feldspar Afs2 lie on the solvus line, corresponding to a temperature of 850–900 ° C, depending on the given pressure. Solvus lines are constructed (using the THERMOCALC program (Wen, Nekvasil, 1994) according to a calculated model (Elkins, Grove, 1990). For designations of feldspar generations, see the text. View (132KB) Indexing metadata
5. Fig. 5. Clinopyroxenes from syenite porphyries of the Artyushki massif on the Di – Hed – Aeg (a) diagram and on the AlVI– (Fe2 + + Mg) –Fe3 + (b) diagram. The trends in the composition of pyroxenes in (a) are given according to (Marks et al., 2001; Mann et al., 2006): 1 - Katzenbukel, SW Germany, 2 - Murun, Russia, 3 - Lovozero, Russia, 4 - Uganda, Africa , 5 - South Cork, South Greenland, 6 - Ilimaussak, South Greenland. Comparison of the chemical composition of clinopyroxenes from syenite porphyries of the Artyushka massif with clinopyroxenes from rocks of similar composition, for which fO2 evaluations were carried out (Mann et al., 2006), shows that aegirine augites from phenitized syenite porphyries and Grt-Cpx alkaline syenites - porphyries crystallized at low fO2, and clinopyroxenes from phenites - at high oxygen fugacity (ΔQFM (+1) - (+ 2)). Diopside and augite from the other rocks probably crystallized at intermediate values ​​of fO2. View (267KB) Indexing metadata
6. Fig. 6. Compositions of garnets from the Grt-Cpx alkaline syenite porphyry of the Artyushka massif in the Andr – Gros – Morimotoite coordinates (0.5). Arrows indicate the sequence of growth zones in garnets. View (127KB) Indexing metadata
7. Fig. 7. Compositions of rocks of the Artyushka and Gusikh massifs on the SiO2– (Na2O + K2O) (a) and A / CNK – A / NK (b) diagrams. The fields in (a) are shown in (Cox et al., 1979); fields on (b) to (Maniar, Piccoli, 1989); A / CNK = Al / (Na + K + 2Ca), A / NK = Al / (Na + K) in mol%. View (265KB) Indexing metadata
8. Fig. 8. Harker diagrams for elements in rocks of the Artyushka and Gusiha massifs. View (361KB) Indexing metadata
9. Fig. 9. Multielement diagrams for rocks of the Artyushka and Gusikh massifs: (a) - Amp-Cpx syenite-porphyry and Grt-Cpx alkaline syenite-porphyry of the Artyushka massif and monzonites of the Gusih massif; (b) - fenitized syenite-porphyry and fenite of the Artyushka massif. Concentrations are normalized to the primitive mantle, according to (Sun, McDonough, 1989). View (320KB) Indexing metadata
10. Fig. 10. A diagram with concordia for zircons (n = 14) from monzonites of the Gusikh massif (sample Gus-1-1), dated by the SIMS method: (a) CL images of dated zircons, (b) analysis sites, point numbers and 206Pb / 238U isotope age in million years, the corresponding table. eight. View (537KB) Indexing metadata
11. Fig. 11. Results of determining the 40Ar / 39Ar age: (a) - amphibole from the monzonites of the Gusikh massif (sample Gus-1-1); (b) - KPSh from Grt-Cpx alkaline syenite-porphyry of the Artyushka massif (sample 8332-429). View (157KB) Indexing metadata
12. Fig. 12. The εNd – Ce / Pb (a) diagrams and εNd – SiO2 saturation index SSI (Motoki et al., 2010) (b) for the rocks of the Artyushka and Gusikh massifs. In the Artyushka massif, εNd decreases with decreasing Ce / Pb ratio and SSI values (Motoki et al., 2010), which indicates a crustal contribution to mantle melts. View (171KB) Indexing metadata
13. Fig. 13. Trends in the evolution of alkaline magma of the Artyushki massif in the diagram of quartz (Qz) –non-nepheline (Nph) –calsilite (Kls). Ratios of liquidus phases at PH2O, m1 - granite, m2 - syenite, m3 - phonolitic magma, according to (Henderson, 1984), in the dry system according to (Schairer, Bowen, 1935), standard compositions of rocks are calculated according to (Hamilton, MacKenzie, 1960) , trends of fractional crystallization (FC) and crustal contamination (CC) in (Motoki et al., 2010). View (188KB) Indexing metadata
14. Fig. 14. Breeds of the Artyushka massifs in the Rb / Sr – Ba / Rb diagram (Furman, Graham, 1999) View (106KB) Indexing metadata
15. Fig. 15. Compositions of syenite-porphyries in the Artyushka massif compared with compositions of melts obtained in experiments on melting fertile peridotites at 1.0–1.6 GPa (Leporte et al., 2014), phlogopitized peridotites at 1 GPa (Condamine, Medard, 2014) and phlogopit-pargasit-containing peridotites at 1.0 GPa (Conceicao, Green, 2004) in the CaO / Al2O3 – K2O / Na2O diagram View (146KB) Indexing metadata
16. Fig. 16. Scheme illustrating the conditions of formation of melts in the Artyushka massif. The position of the solidus of metasomatized peridotites is shown: 1 — phlogopite-containing and 2 — amphibole-phlogopite-containing, at 0.35–0.4 wt.% H2O, 3 — water saturated solidus (Conceicao, Green, 2004); 4 - containing 3.0 wt.% H2O and 0.5–2.4 wt.% CO2, according to (Falloon, Green, 1989); 5 - containing 2.4 wt.% CO2, by (Wallace, Green, 1988); 6 - containing 0.3 wt.% H2O and 0.7 wt.% CO2, according to (Olafsson, Eggler, 1983); 7 - COH-saturated at QFM-1, according to (Tumiati et al., 2013). The arrows show the PT of the mantle diapir lifting path, the supposed mantle sources of the Artyushka massif melts. The bulk of the melts was formed at shallower depths and had a silicate composition. View (159KB) Indexing metadata
17. Fig. 17. The εNd – age diagram for the rocks of the Artyushka and Gusiha massifs. The evolution of the Nd isotopic composition of the upper crust of the Volga-Don orogen was calculated for the rocks of the southern Volga complex, according to (Bibikova et al., 2009), the Mesoproterozoic crust of the Volga-Uralia - for the rocks of the Sibirka syenite massif (1354 ± 7 Ma, Kholodnov et al., 2018 ; Shagalov et al., 2014). View (175KB) Indexing metadata
18. Fig. 18. Compositions of rocks of the Artyushka and Gusikh massifs on the geotectonic discrimination diagrams (Nb + Y) –Rb (Pearce, 1996) (a) and Zr– (Nb / Zr) n (Thiéblemont, Tégyey, 1994) (b). Zr / Nb concentrations are normalized to PM, according to (Sun, McDonough, 1989). View (71KB) Indexing metadata
19. Fig. 19. Geodynamic situation on the EEP in the early Cambrian (geological basis and area of distribution of the Early Cambrian sediments in (Sliaupa et al., 2006)). The Timan orogenic belt (570–510 Ma, Kheraskova et al., 2015; Kuznetsov et al., 2010) is continuously stretched along the northeastern, eastern, and southern margins of EEP. Along the western edge of the EEP, deformations of the Neoproterozoic and Cambrian strata in the Malopolska terrane were established (Walczak, Belka, 2017). The collision of terranes with the EEP in the east, south (?) And southwest could be the cause of the early Cambrian magmatism. View (169KB) Indexing metadata
20. Table 2. Generation of rock-forming minerals in rocks of the Artyushka massif View (99KB) Indexing metadata

Views

Abstract - 23

PDF (Russian) - 40

PlumX

Refbacks

  • There are currently no refbacks.

Copyright (c) 2019 Russian academy of sciences
