Seismicity of Russia in 2018

Full Text

ВВЕДЕНИЕ

В 2018 г. в Федеральном исследовательском центре “Единая геофизическая служба Российской академии наук” (ФИЦ ЕГС РАН) были продолжены работы по сейсмическому мониторингу территории России [2, 4-8, 10]. В получении сейсмических данных и их обработке участвовали 335 сейсмостанций и 16 региональных информационно-обрабатывающих центров, расположенных во всех сейсмоактивных регионах России.

В проведении регионального мониторинга различных регионов Российской Федерации принимали также участие сейсмические станции, принадлежащие другим организациям Российской академии наук (Горный институт Уральского отделения РАН (УрО РАН), г. Пермь; Институт экологических проблем Севера УрО РАН, г. Архангельск; Институт геологии Коми НЦ УрО РАН, г. Сыктывкар; Институт динамики геосфер, г. Москва). Мониторинг сейсмических процессов на территории Воронежского кристаллического массива и на территории Красноярского края осуществлялся с использованием сейсмических станций, принадлежащих Воронежскому государственному университету и Государственному предприятию Красноярского края “Красноярский научно-исследовательский институт геологии и минерального сырья”.

СТРУКТУРА НАБЛЮДАТЕЛЬНОЙ СЕЙСМОЛОГИЧЕСКОЙ СЕТИ

Сеть сейсмических станций Центрального отделения ФИЦ ЕГС РАН в 2018 г. по сравнению с 2017 г. [8] претерпела изменения. С целью улучшения условий регистрации в сентябре 2018 г. перенесена на другое место станция “Арти” (новый код станции – ARTI), кроме того, на станции ARTI взамен сейсмометра GS-13 установлены датчики STS-2.5 и FBA-23.

В Краснодарском крае в октябре были введены в опытную эксплуатацию 4 станции, оснащенные комплектом аппаратуры СМ-3КВ+UGRA: “Гладковский” (GLDR), “Сергиевский” (GLDR), “Сукко” (SUKR) и “Таманский” (TMNR). 21.02.2018 г. остановлена регистрация на станции “Цей”, ведется поиск нового места для ее установки; 31.10.2018 г. закрыта станция “Фишт”.

В Приморском крае в феврале 2018 г. открыта широкополосная станция “Полтавка” (PLTR). С целью улучшения мониторинга районов Нововоронежской АЭС и Курской АЭС в мае 2018 г. была открыта локальная сейсмическая станция “Юдановка”, в июле станция “Курчатов” перенесена на новое место.

На рис. 1 приведена карта расположения на территории России сейсмических станций, данные которых были использованы при определении параметров землетрясений. Жирные черные линии показывают контуры 11 сейсмоактивных регионов России согласно принятой в ФИЦ ЕГС РАН регионализации [1].

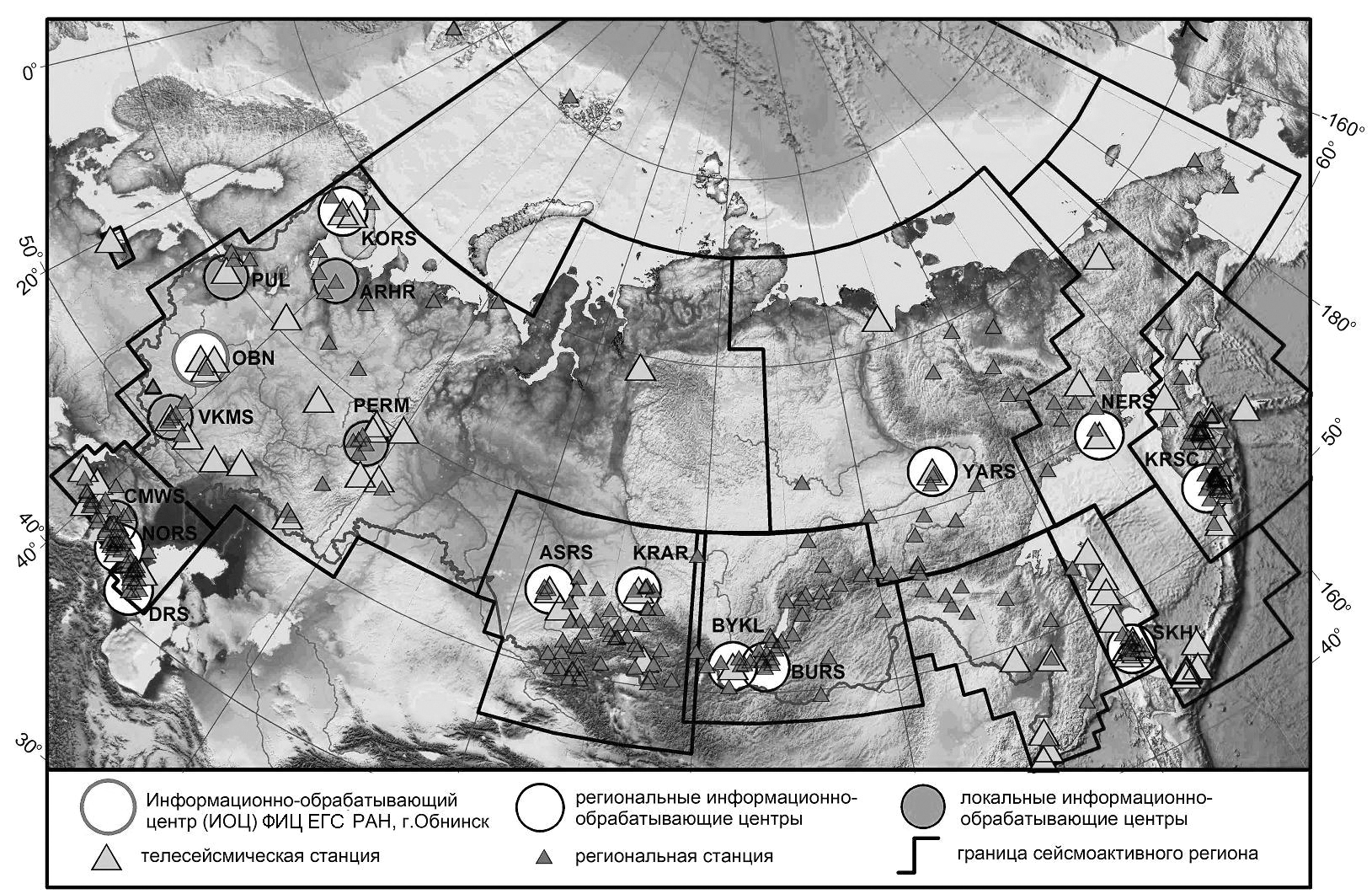

Рис. 1. Расположение сейсмических станций на территории России, данные которых были использованы при определении параметров землетрясений.



МЕТОДИКА ОБРАБОТКИ ПОЛУЧАЕМЫХ СЕЙСМОЛОГИЧЕСКИХ ДАННЫХ

Обработка сейсмологических данных в системе ФИЦ ЕГС РАН осуществляется в двух режимах – срочном (близком к реальному времени) и текущем.

Срочный режим обработки осуществляют Службы срочных донесений (ССД), функционирующие в г. Обнинске, а также в 5 филиалах – Камчатском (г. Петропавловск-Камчатский), Сахалинском (г. Южно-Сахалинск), Байкальском (г. Иркутск), Алтае-Саянском (г. Новосибирск) и Северо-Осетинском (г. Владикавказ). ССД в г. Обнинске осуществляет непрерывный мониторинг сейсмичности территории России и Земного шара, а ССД филиалов – региональный мониторинг. Камчатский и Сахалинский филиалы ФИЦ ЕГС РАН также обеспечивают функционирование сейсмической подсистемы в рамках Федеральной системы предупреждения о цунами на Дальнем Востоке России.

В ССД в течение 10-20 минут осуществляется обработка всех поступающих в режиме реального времени сейсмологических данных и формируются срочные донесения для оповещения центральных и местных органов исполнительной власти, а также структур МЧС о произошедших землетрясениях и их возможных последствиях. В случае сильных и разрушительных землетрясений эта информация обеспечивает принятие экстренных мер по оказанию помощи пострадавшим районам, спасению жизни людей и ликвидации последствий стихийного бедствия.

Уточнения гипоцентров проводятся с привлечением данных с опорных и региональных станций, в станционные сводки при наличии включаются макросейсмические данные. Для анализа большого количества сравнительно слабых землетрясений, а также афтершоков, возникающих после сильных землетрясений, привлекаются данные зарубежных станций. Принципы работы ССД (г. Обнинск) подробно описаны в работах [9, 11].

Текущий режим обработки, при котором используются данные более 950 сейсмических станций как российских, так и мировой сети, обеспечивает выпуск сейсмологических каталогов и бюллетеней ФИЦ ЕГС РАН.

С 2015 г. в ЦО ФИЦ ЕГС РАН (г. Обнинск) успешно функционирует автоматизированная система сбора и анализа макросейсмических данных об ощутимых землетрясениях на территории России в режиме реального времени с использованием сети Интернет [3], которая позволяет повысить оперативность получения информации об интенсивности ощутимых землетрясений и масштабах последствий при реализации сильных и катастрофических землетрясений на территории России и стран СНГ.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

В целом на территории России в 2018 г., по данным ССД ФИЦ ЕГС РАН, при проведении сейсмического мониторинга зафиксировано 636 землетрясений (в 2017 г. – 600) с m_b ≥ 3.2, в том числе 92 ощутимых на территории России до 6 баллов по шкале MSK-64 (в 2016 г. – 67). На рис. 2 приведено расположение эпицентров землетрясений, ощутимых на территории Российской Федерации в 2018 г.

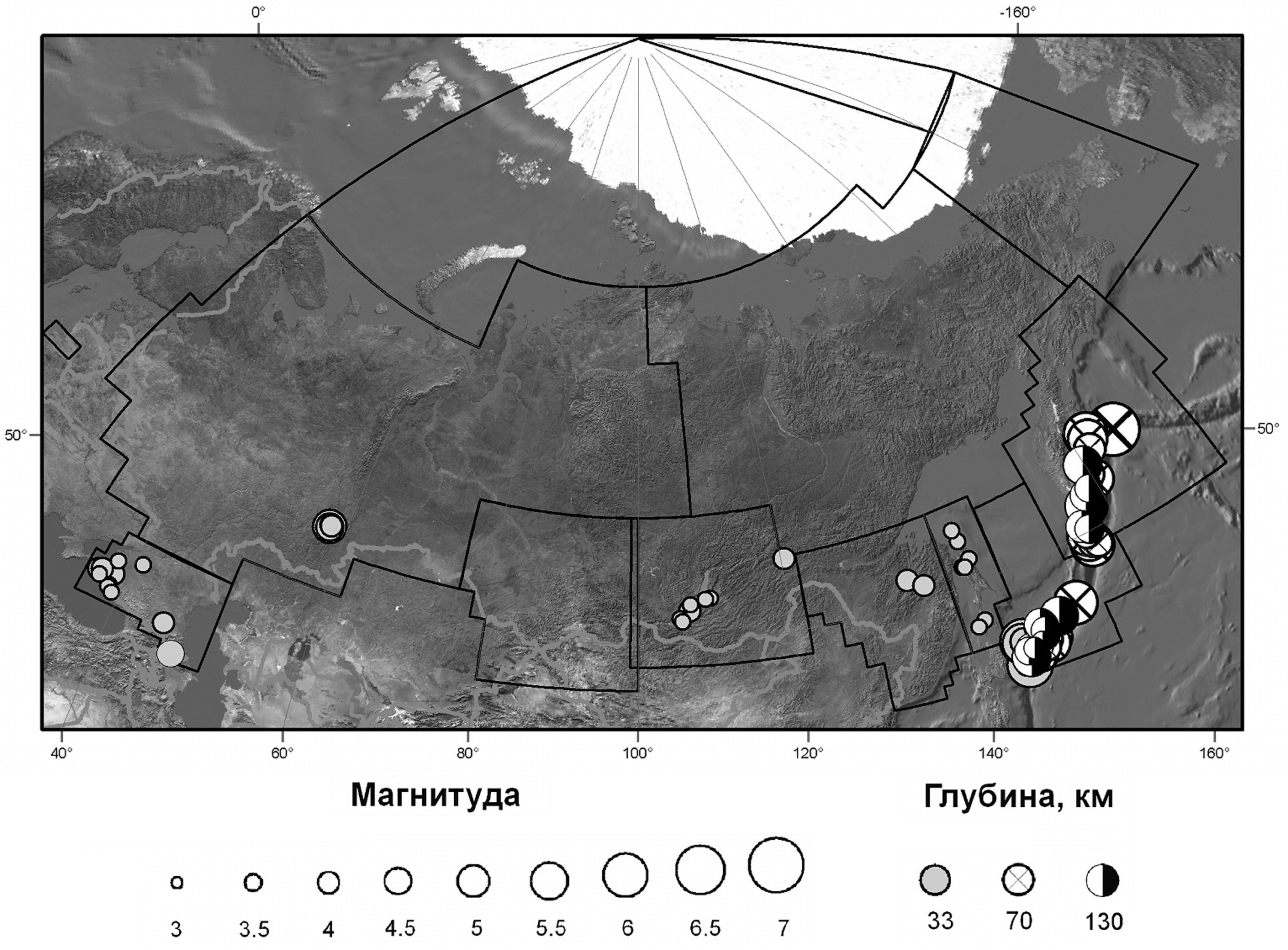

Рис. 2. Карта расположения эпицентров землетрясений, ощутимых на территории Российской Федерации в 2018 г.



Рассмотрим результаты изучения сейсмичности на территории Российской Федерации, полученные в основных сейсмоактивных регионах России в направлении с запада на восток.

На территории региона Западного Кавказа и в прилегающей акватории Черного моря зафиксировано 39 землетрясений с m_b ≥ 3.2, из них 11 ощутимых с m_b ≥ 3.6 (таблица). Самое сильное землетрясение за 2018 г. с m_b = 4.3 произошло 25 ноября на территории Краснодарского края и вызвало сотрясения интенсивностью 3-4 балла в близлежащих населенных пунктах.



Таблица (начало). Проявление макросейсмического эффекта от ощутимых землетрясений на территории России в 2018 г.

Дата, время (чч:мм)	Широта, N, град	Долгота, Е, град	Глубина, км	mb	Регион	Ощутимость, баллы
Западный Кавказ
20.01.2018 16:28:36	44.6	37.42	15	3.7	Черное море	Новороссийск – 3-4 Анапа – 3-4
26.01.2018 6:09:15	44.26	38.73	10	4	Там же	Джубга – 3 Туапсе – 3
26.01.2018 6:10:32	44.16	38.67	10	3.9	– “ –	Джубга – 2-3 Туапсе – 2-3
26.01.2018 6:32:34	44.1	38.71	10	3.9	– “ –	Джубга – 2-3 Туапсе – 2-3
31.01.2018 4:28:52	44.88	37.15	10	4.2	– “ –	Анапа – 3-4 Анапская – 3-4 Су-Псех – 3-4 Новороссийск – 2-3
20.02.2018 7:00:11	45.96	38.46	10	4	Краснодарский край	Приморско-Ахтарск – 3-4
15.04.2018 14:41:22	46.51	40.79	5	3.6	Ростовская область	Вороново – 3 Северный – 3 Средний Егорлык – 3 Лопанка – 3 Целина – 3
24.04.2018 20:47:36	45	37.44	10	4.1	Краснодарский край	Анапа – 3 Новороссийск – 3
26.04.2018 8:56:00	43.84	39.25	10	3.8	Черное море	Лазаревское – 2
24.11.2018 22:55:02	45.04	38.65	10	4.2	Краснодарский край	Северская – 3-4 Краснодар – 3
25.11.2018 0:05:46	45.04	38.67	10	4.3	Там же	Северская – 3-4 Ильский – 3-4 Азовская – 3-4
Восточный Кавказ
17.10.2018 15:55:46	43.43	45.09	5	4.5	Республика Ингушетия	Карабулак – 3 Яндаре – 3
05.06.2018 18:40:26	41.57	46.86	10	5.8 (5.3)	Восточный Кавказ	Тлярата – 5 Бежта – 5 Акуша – 4-5 Чарода – 4-5 Рутул – 4-5 Каспийск – 3-4 Махачкала – 2-3
Восточно-Европейская платформа, Урал и Западная Сибирь
04.09.2018 22:58:15	54.58	57.78	10	5.4	Челябинская область	Катав-Ивановск – 6 Усть-Катав – 5 Юрюзань– 5 Сим– 5 Кропачево – 4-5 Аша – 4 Миньяра – 4 Бакала – 4 Сатки – 4 Уфа – 3 Белорецка – 3 Златоуста – 3 Миасса– 3 Челябинск – 2-3
05.09.2018 7:27:15	54.57	57.8	10	4.7	Там же	Катав-Ивановск – 3
29.09.2018 9:06:46	54.74	57.85	10	4.4	– “ –	Кропачево – 2-3 Ясиново – 2-3 Катав-Ивановск – 3 Усть-Катав – 3
15.11.2018 7:48:22	54.69	57.95	10	4.4	– “ –	Катав-Ивановск – 3-4
Арктический регион
16.02.2018	85.21	88.72	10	4.4	Севернее Северной Земли
16.02.2018	85.13	90.67	10	4.2	Там же
16.02.2018	85.06	90.94	10	4.2	– “ –
16.02.2018	85.33	91.76	10	5	– “ –
22.02.2018	85.33	90.69	10	4.6	– “ –
22.02.2018	85.26	91.28	10	4.2	– “ –
17.07.2018	86.62	53.84	10	5	Севернее Земли Франца-Иосифа
09.08.2018	86.22	39.19	10	4.4	Там же
08.09.2018	86.01	30.5	10	4.7	Севернее Шпицбергенa
Прибайкалье и Забайкалье
01.01.2018 19:18:34	53.08	106.98	15	3.9	Иркутская область	Тырган – 3
14.01.2018 12:07:20	53.5	109.7	10	3.8	Республика Бурятия	Суво – 2-3
16.03.2018 4:28:38	52.02	105.54	15	4	Озеро Байкал	Иркутск – 3-4
06.05.2018 13:25:35	52.59	106.9	10	4.1	Там же	Иркутск – 2-3
23.08.2018 19:57:34	55.78	120.4	10	4.2	Забайкальский край	Хани – 3
17.11.2018 13:40:56	51.76	105.81	10	3.9	Озеро Байкал	Иркутск – 2
27.12.2018 11:46:17	53.45	109.11	10	3.8	Республика Бурятия	Баргузин – 3-4 Суво – 2-3
Приамурье и Приморье
01.02.2018 0:09:41	51.08	136.99	5	4.1	Хабаровский край	Горный – 4 Солнечный – 4 Хурмули – 4 Горин – 4 Кондон – 4 Амурск – 4 Боктор – 4 Комсомольск-на-Амуре – 4 Харпичан – 3 Эворон – 3
14.06.2018 23:12:12	51.84	135.28	15	4.4	Там же	Березовый – 3 Аргуний – 2-3
Сахалин и прилегающие акватории
25.07.2018 2:39:59	51.37	142.36	5	3.7	Сахалин	Арги-Паги – 2-3
11.08.2018 16:00:54	53.3	142.7	14	4	Там же	Оха – 2 Тунгор – 2
04.10.2018 22:51:46	47.09	142.46	10	3.7	– “ –	Синегорск – 3
07.10.2018 16:21:55	51.39	142.1	8	3.9	– “ –	Хоэ – 4 Мгачи – 2-3 Александровск-Сахалинский – 2
13.10.2018 18:34:53	54.2	142.5	5	4	– “ –	Ныврово – 3-4
08.12.2018 8:29:57	51.8	143.2	10	3.9	– “ –	Ноглики – 2-3
19.12.2018 19:11:48	46.7	141.6	5	3.6	– “ –	Невельск – 2-3
Курило-Охотский регион
19.01.2018 11:59:58	43.67	146.36	85	5	Курильские острова	Малокурильское – 3 Южнокурильск – 2
07.03.2018 4:40:11	45.82	152.32	50	6.3 (5.5)	Район Курильских островов	Южно-Курильск – 2 Курильск – 2 Малокурильское – 2 Горячий Пляж – 2
18.03.2018 18:00:11	45.43	150.17	105	5.8	Курильские острова	Курильск – 3
13.04.2018 19:00:00	43.23	145.8	65	5.5	Район Хоккайдо	Южно-Курильск – 4 Малокурильское – 3 Горячий пляж – 3 Крабозаводское – 3
24.04.2018 8:53:18	43.25	145.91	90	6	Там же	Южно-Курильск – 4-5 Малокурильское – 4 Горячий пляж – 4
17.05.2018 18:42:08	42.74	145.48	10	6.2 (5.8)	– “ –	Малокурильское – 3 Горячий пляж – 2
02.06.2018 9:48:08	43.78	148.3	40	5.6 (5.3)	Район Курильских островов	Малокурильское – 3 Южно-Курильск – 2-3 Крабозаводское – 2-3
23.07.2018 21:37:42	45.11	148.18	140	5.4	Там же	Курильск – 3 Малокурильское – 3 Рейдово – 3 Горный – 3 Горячие Ключи – 3
27.07.2018 4:54:07	45.37	148	150	5.1	– “ –	Курильск – 2
09.08.2018 14:14:17	43.1	147.06	50	5.1	– “ –	Малокурильское – 3
26.10.2018 3:04:52	44.47	145.46	10	5.8 (5.4)	Район Хоккайдо	Южно-Курильск – 4-5 Малокурильское – 3 Горный – 2-3 Курильск – 2
04.11.2018 19:26:02	44.59	145.57	10	6.1 (5.8)	Там же	Южно-Курильск – 5 Головнино – 5 Лагунное – 5 Горячий Пляж – 5 Менделеево – 5 Малокурильское – 3 Крабозаводское – 3
20.11.2018 20:16:02	44.54	148.01	110	5.3	Курильские острова	Малокурильское – 4 Крабозаводское – 2 Горное – 2 Буревестник – 2
11.12.2018 0:26:41	43.82	146.25	110	5.4	Там же	Южно-Курильск – 3 Малокурильское – 3 Лагунное – 3 Горячий пляж – 3 Менделеево – 3
28.12.2018 13:03:30	44.12	148.72	60	5.8	– “ –	Малокурильское – 3
Камчатка, Северо-Курильские и Командорские острова
04.01.2018 2:44:56	53.31	159.81	70	5.5	Восточное побережье Камчатки	Петропавловск-Камчатский – 3-4
23.05.2018 1:37:47	55.23	161.83	60	5.9 (5.5)	Там же	Петропавловск-Камчатский – 3-4
12.06.2018 23:45:53	50.49	156.37	100	5.2	Курильские острова	Северо-Курильск – 3-4
06.07.2018 1:40:06	51.57	157.84	90	6.1	Восточное побережье Камчатки	Северо-Курильск – 4-5 Петропавловск-Камчатский – 4-5
06.07.2018 4:32:24	52.84	160.06	70	5.6	У восточного побережья Камчатки	Петропавловск-Камчатский – 3-4
02.08.2018 21:57:57	50.14	156.96	80	5	Курильские острова	Северо-Курильск – 4
15.09.2018 15:40:13	49.78	156.33	60	5.6	Там же	Северо-Курильск – 2
28.09.2018 7:19:45	54.64	161.47	50	5.2	Восточное побережье Камчатки	Петропавловск-Камчатский – 3-4
09.10.2018 7:45:11	49.33	156.3	50	6 (6.1)	Курильские острова	Северо-Курильск – 3-4
10.10.2018 23:16:01	49.05	156.51	50	6.4 (7)	Там же	Северо-Курильск – 4
12.10.2018 22:22:03	49.15	156.5	70	5	– “ –	Северо-Курильск – 2
15.10.2018 1:32:09	54.01	159.81	130	5.9	Восточное побережье Камчатки	Петропавловск-Камчатский – 3-4



В 2018 г. на территории региона Восточного Кавказа зафиксировано 79 землетрясений с m_b ≥ 3.2. Семь землетрясений из этого каталога имели магнитуду m_b ≥ 4. Сведения о 2 ощутимых землетрясениях с m_b ≥ 4.5 приведены в таблице. Землетрясение 5 июня в Азербайджане на границе с Россией с m_b = 5.8 ощущалось на территории Республики Дагестан в селах Бежта и Тлярата силой 5 баллов, в селах Акуша, Рутул и Чарода силой 4-5 баллов, в г. Каспийске силой 3-4 балла и в г. Махачкале – силой 2-3 балла.

В 2018 г. в районе Крыма зафиксировано 3 землетрясения с m_b ≥ 3.4, ощутимых не было.

На обширной, но слабосейсмичной территории Восточно-Европейской платформы, Урала и Западной Сибири в 2018 г. зафиксировано 4 ощутимых землетрясения с m_b ≥ 4.4 (см. табл.).

Самое сильное землетрясение с m_b = 5.4 произошло 4.09.2018 г. в 22:58 UTC на границе Челябинской обл. и Республики Башкортостан. Координаты гипоцентра (λ=54.793°, φ=58.002°, h=11 км), рассчитанные по данным сети телесейсмических станций и региональной сети (всего 57 станций), указывают на положение очага всего в нескольких километрах от г. Катав-Ивановска Челябинской обл. Катав-Ивановское землетрясение cтало самым сильным инструментально зафиксированным землетрясением на Урале более чем за 100-летний период наблюдений. Согласно макросейсмическим данным, собранным специалистами ФИЦ ЕГС РАН и Горного института УрО РАН в первые сутки после события, в городе землетрясение вызвало самые сильные сотрясения (6 баллов). Зона 5-балльных сотрясений охватила Усть-Катав, Юрюзань, Сим. 4-балльные сотрясения достигли Аши, Миньяра, Бакала, Сатки (рис. 3). Зона 3-балльных колебаний распространилась до Уфы, Белорецка, Златоуста, Миасса. Фактически событие стало самым ощутимым на территории России в 2018 г.

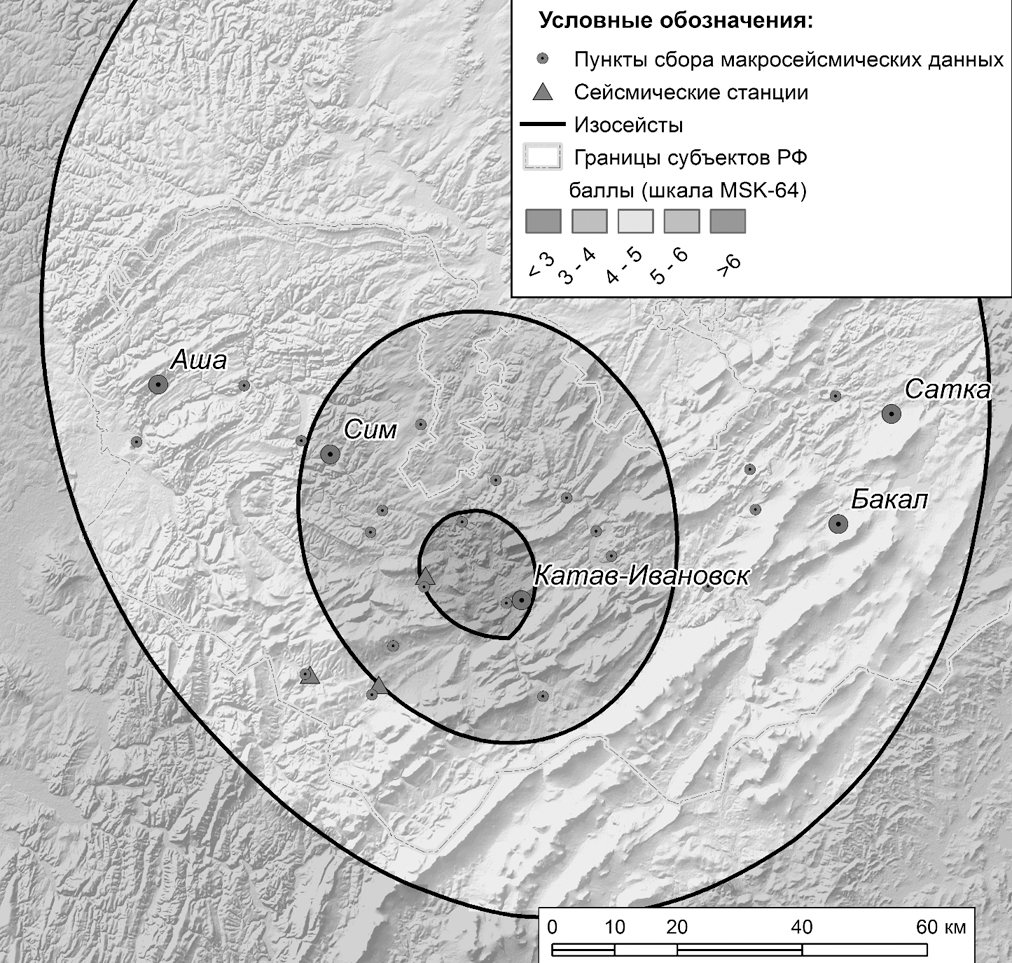

Рис. 3. Карта макросейсмического поля главного толчка Катав-Ивановского землетрясения.



5 сентября 2018 г. в 07:27 UTC впервые в истории сейсмологических наблюдений на Урале был зафиксирован ощутимый афтершок с m_b = 4.7. В эпицентральной зоне землетрясения в течение суток после главного толчка была установлена сеть временных станций, которые начали регистрировать достаточно интенсивный афтершоковый процесс.

Механизм очага, рассчитанный по знакам первых вступлений, говорит о том, что в зоне очага действовали напряжения с осью сжатия, ориентированной на юг-юго-восток (азимут 147°) и осью растяжения западного-юго-западного направления (азимут 249°). Нодальная плоскость NP1 простирается на север-северо-восток (азимут 19°), нодальная плоскость NP2 ориентирована на запад-северо-запад (азимут 285°). В первом варианте смещение представляет собой левосторонний взбросо-сдвиг, во втором – правосторонний сдвиг с незначительной взбросовой компонентой. Механизм очага хорошо согласуется с тектонической обстановкой района. Направление напряжения в очаге практически совпадает с напряжениями, полученными альтернативными методами в районе, а разрыв по плоскости NP1 совпадает по простиранию и характеру подвижки с разрывами Бакало-Саткинской зоны разломов.

В Арктическом регионе в рассматриваемый период на территории зоны ответственности Российской Федерации зарегистрировано 11 землетрясений с m_b ≥ 4.2, из них 7 – cевернее Северной Земли, 1 – восточнее Северной Земли, 2 – севернее Земли Франц-Иосифа и 1 – cевернее Шпицбергена.

Поскольку эпицентры этих землетрясений располагались далеко от поселков, сведений об их ощутимости нет. В таблице приведен каталог землетрясений с m_b ≥ 4.2, произошедших на территории региона Арктики в 2018 г. в зоне ответственности Российской Федерации.

В районе архипелага Шпицберген вне зоны ответственности Российской Федерации в 2018 г. были зарегистрированы 10 землетрясений с m_b ≥ 4.3.

В южной части Сибири в пределах Горного Алтая и Саян и прилегающих к ним территорий зарегистрировано 10 землетрясений с m_b ≥ 3.5, ощутимых не было. Самые сильные землетрясения имели магнитуду 4.4, одно из них располагалось в Республике Алтай, второе – в Республике Тыва на границе России и Монголии.

На территории Прибайкалья и Забайкалья произошло 22 землетрясения с m_b ≥ 3.8, из них 7 ощутимых приведены в таблице. Землетрясение 23.09.2018 г. на глубине 10 км с магнитудой m_b = 4.2 в Забайкальском крае ощущалось в п. Хани силой 3 балла.

В 2018 г. на территории Приамурья и Приморья зафиксировано 5 землетрясений с m_b ≥ 4, параметры двух из них, ощутимых до 4 баллов, приведены в таблице.

На о. Сахалин и в прилегающих акваториях за анализируемый период времени зафиксировано 9 землетрясений с m_b ≥ 3.6, из них 7 ощутимых до 4 баллов (см. табл.).

В 2018 г. на территории Курило-Охотского региона зарегистрированы 212 землетрясений с магнитудой m_b ≥ 3.5, из них 36 ощутимых до 5 баллов, 15 − с магнитудой m_b ≥ 5 (см. табл.). Самое сильное землетрясение 7.03.2018 г. имело магнитуду 6.3 и эпицентр в районе средних Курил (в 114 км к юг-юго-востоку от о. Симушир). В городах Южно-Курильске и Курильске интенсивность сотрясений достигла 2 баллов. Землетрясение 4.11.2018 г. в районе Хоккайдо с m_b = 6.1 ощущалось на территории России в Южно-Курильске, в селах Головнино и Менделеево, поселках Лагунное, Горячий Пляж силой 5 баллов, в селах Малокурильское и Крабозаводское силой 3 балла.

В 2018 г. на обширной территории, включающей Якутию, Северо-Восток России и Чукотку, зарегистрировано 12 землетрясений с m_b ≥ 3.8, ощутимых не было.

На территории Камчатки, Северо-Курильских и Командорских островов зафиксировано 229 землетрясений с m_b ≥ 3.5, из них 23 с интенсивностью сотрясений до 4-5 баллов, 15 − с m_b ≥ 5 (см. табл.). Самым сильным по магнитуде на территории РФ оказалось землетрясение, произошедшее 20.12.2018 г. на Командорских островах (магнитуда 7.5). Интенсивность сотрясений в с. Никольское достигла 5 баллов.

ВЫВОДЫ

2018 год оказался весьма спокойным в сейсмическом отношении на территории России, в то время как во многих регионах мира была отмечена сейсмическая активизация. Пятый год подряд (2014-2018 гг.) землетрясения (как природные, так и техногенные) не вызвали на всей территории России никаких разрушений. Всего за период с 1 января по 31 декабря в оперативном режиме Службой срочных донесений ФИЦ ЕГС РАН было зарегистрировано 635 землетрясений с m_b ≥ 3.2.

Самым сильным по магнитуде на территории РФ оказалось землетрясение, произошедшее 20.12.2018 г. на Командорских островах с m_b = 7.5. Оно ощущалось в с. Никольское силой 5 баллов, п. Усть-Камчатск силой 2-3 балла и г. Петропавловске-Камчатском силой 2 балла.

Самым сильным по воздействию стало Катав-Ивановское землетрясение (m_b=5.4), произошедшее 4.09.2018 г. в 22:58 UTC на Южном Урале (на границе Челябинской обл. и Республики Башкортостан). Землетрясение вызвало сотрясения в 6 баллов в г. Катав-Ивановске. Зона 5-балльных сотрясений охватила города Усть-Катав, Юрюзань и Сим.

Макросейсмические проявления для 92 землетрясения были отмечены в 195 населенных пунктах России. Этот показатель выше аналогичного показателя за 2017 г.
