Прогнозное моделирование динамики основных ресурсов и построение имитационной системы управления деятельностью региональной энергосистемы Самарской области

Полный текст

Введение

Энергетическая отрасль любого региона является основой развития промышленности и поддержания качества жизни бытовых потребителей. Поэтому возникает необходимость решения задач повышения эффективности, оптимизации и управления энергопроизводствами. Прогнозирование технико-экономических процессов позволяет анализировать сложившиеся закономерности технологических процессов, конструировать сценарии их деятельности, определять направления их развития.

В работах [1−3] были разработаны математические модели суммарного производства тепловой электрической энергии энергосистемой Самарской области, проведены оценки их качества и сравнительный анализ. Поскольку в построенных моделях производство энергии определялось зависимостью от факторов производства – капитальных, трудовых и топливных ресурсов, то для планирования работы энергосистемы и выработки управляющих воздействий, направленных на повышение эффективности ее работы, необходима также достоверная оценка прогнозных значений входных ресурсов. Таким образом, актуальной становится задача построения и статистического анализа математических моделей динамики основных ресурсов на основе статистических данных за период с 1990 по 2021 гг.

Постановка задачи и методы ее решения

В работах [4, 5] для построения прогнозов капитальных, трудовых и топливных ресурсов использовались стандартные методы прогнозирования временных рядов, основанные на экспоненциальном сглаживании (метод Брауна, Хольта и Тригга – Лича).

Суть метода Брауна заключается в том, что прогнозное значение определяется через предыдущее спрогнозированное значение, но скорректированное на величину отклонения факта от прогноза:

$y_k={\widehat{y}}_{k-1}+\alpha \cdot (y_{k-1}-{\widehat{y}}_{k-1})$.

К основным недостаткам адаптивных моделей прогнозирования можно отнести то, что данные модели хорошо воспроизводят гладкие временные ряды и очень плохо воспроизводят выбросы [6, 7]. Преимущественно данные методы используются для краткосрочного прогнозирования.

Также в работах [4, 5] отсутствуют интервальные оценки прогнозов и прогнозные значения имеют достаточно большие отклонения от реальных данных, что можно отнести к недостаткам метода.

Основными задачами исследования при построении математических моделей ресурсов являются первоначальный выбор вида модели, оценка параметров этой модели и статистический анализ результатов вычислений, корректировка моделей динамики основных ресурсов и оценка ее эффективности.

В данной работе для устранения недостатков существующих методов прогнозирования входных ресурсов используются ковариационно-стационарные стохастические модели временных рядов в форме разностных уравнений с детерминированным полиномиальным трендом в виде [8–13]

$y_k=\sum _{j=1}^p{\lambda }_j{y}_{k-j}+\sum _{j=p+1}^{m+p+1}{\lambda }_j{t}_k^{j-\left(p+1\right)}+{\epsilon }_k$  ,                              (1)

где $y_k=\sum _{j=1}^p{\lambda }_j{y}_{k-j}+{\epsilon }_k$ – стохастическое разностное уравнение в форме модели авторегрессии порядка $p$; $P_m\left(t_k\right)=\sum _{j=p+1}^{m+p+1}{\lambda }_j{t}_k^{j-\left(p+1\right)}$ – детерминированный тренд в форме многочлена степени m относительно временной переменной t_k; ε_k – последовательность независимых случайных величин с нулевым математическим ожиданием и одинаковыми дисперсиями ${\sigma }_{\epsilon }^2$: $M\left[{\epsilon }_k\right]=0$, $\mathrm{cov}\left[{\epsilon }_k,{\epsilon }_{k\pm p}\right]=\left\{\begin{array}{l}\mathrm{0,}p\ne 0;\\ {\sigma }_{\epsilon }^2,p=0.\end{array}\right.$

В качестве критерия среднеквадратичного оценивания параметров моделей используется минимизация суммы квадратов остатков $\sum _{k=0}^{31}{\left(y_k-{\widehat{y}}_k\right)}^2={||y-\widehat{y}||}^2={||e||}^2\to \min$ [14, 16]. Проверка обоснованности выбора такого критерия строится на основе анализа остатков и выявления в них корреляции c использованием статистики Дарбина – Уотсона [14, 15, 17].

Оценка адекватности математической модели состоит из проверки статистической значимости каждого коэффициента регрессионного уравнения на основе t-статистики Стьюдента, а также анализа значений суммы квадратов отклонений Q_ост модельных значений от фактических, средних относительных отклонений s,% модельных значений от фактических, а также значения статистики Дарбина – Уотсона

Разработка и построение математических моделей динамики капитальных ресурсов

При построении модели динамики капитальных ресурсов K(t) в качестве первоначальной математической модели была выбрана ковариационно-стационарная стохастическая математическая модель в форме разностного уравнения третьего порядка с полиномиальным трендом второго порядка:

$y_k={\lambda }_1{y}_{k-1}+{\lambda }_2{y}_{k-2}+{\lambda }_3{y}_{k-3}+{\lambda }_4+{\lambda }_5{t}_k+{\lambda }_6{t}_k^2+{\epsilon }_k$ , $k=\mathrm{3,4,5,...,}N-1$.     (2)

Результаты вычислений параметров данной и последующих моделей динамики капитальных ресурсов и их статистического анализа приведены в табл. 1.



Таблица 1. Результаты расчетов параметров математических моделей динамики  капитальных ресурсов

Модель		Коэффициенты модели						Qост	s,%	DW
№	Формула	λ1	λ2	λ3	λ4	λ5	λ6
1	(2)	0,856	-0,179	−0,008	0,55	0,001	−0,00128	0,175	5,5	2,04
2	(3)	0,722	0,462	−0,0018	−0,0010	–	–	0,192	5,7	1,74
3	(4)	0,664	0,555	−0,0013	–	–	–	0,197	5,8	1,60
4	(5)	0,767	1,631	−0,0031	–	–	–	0,213	6,0	1,82



В последних трех столбцах табл. 1 приведены: $Q_{ост}={||y-\widehat{y}||}^2$ – сумма квадратов отклонений результатов расчета ${\widehat{y}}_k$ по модели от результатов наблюдений; $s,\%=\frac{||y-\widehat{y}||}{||y||}\cdot 100\%$ – оценка относительного отклонения модели от эксперимента; $DW=2\left(1-r\right)$ – статистика Дарбина – Уотсона, на основе которой можно сделать вывод о наличии автокорреляции в случайном возмущении ε_k, где r– выборочный коэффициент корреляции.

Проверка значимости параметров построенной модели (2) на основе  t-статистики Стьюдента показала, что критерий Стьюдента для параметров λ₂ и λ₃ меньше критического значения; следовательно, значения полученных коэффициентов являются незначимыми.

С учетом сделанного вывода была рассмотрена ковариационно-стационарная стохастическая математическая модель в форме разностного уравнения первого порядка с полиномиальным трендом второго порядка:

$y_k={\lambda }_1{y}_{k-1}+{\lambda }_2+{\lambda }_3{t}_k+{\lambda }_4{t}_k^2+{\epsilon }_k$ , $k=\mathrm{1,2,3,4,...,}N-1$.                 (3)

Поскольку в модели (3) согласно результатам вычислений незначимым оказался параметр λ₃, то математическая модель динамики капитальных ресурсов упрощается к виду

$y_k={\lambda }_1{y}_{k-1}+{\lambda }_2+{\lambda }_3{t}_k^2+{\epsilon }_k$ , $k=\mathrm{1,2,3,4,...,}N-1$.                      (4)

Упрощенная модель (4) динамики капитальных ресурсов является ковариационно-стационарной стохастической моделью временного ряда, построенной на основе полиномиального тренда второго порядка.

Анализ остатков для модели (4) указал на наличие автокорреляции в элементах случайного возмущения ε_k, что снижает эффективность оценок ее коэффициентов. Поэтому была рассмотрена ковариационно-стационарная стохастическая модель временного ряда, в которой случайной возмущение η_k описывается авторегрессионной моделью временного ряда первого порядка:

$\left\{\begin{array}{l}{y}_k={\lambda }_2+{\lambda }_3{t}_k^2+{\eta }_k,k=\mathrm{0,1,...,}N-1;\\ {\eta }_0=\frac{{\epsilon }_0}{\sqrt{1-{\lambda }_1^2}},{\eta }_k={\lambda }_1{\eta }_{k-1}+{\epsilon }_k,k=\mathrm{1,2,...,}N-\mathrm{1,}\end{array}\right.$

которая может быть приведена к виду:

$\left\{\begin{array}{l}{y}_0=y_0-\sqrt{1-{\lambda }_1^2}\left(y_0-{\lambda }_2-{\lambda }_3{t}_0^2\right)+{\epsilon }_0;\\ y_k={\lambda }_2+{\lambda }_3{t}_k^2+{\lambda }_1\left(y_{k-1}-{\lambda }_2-{\lambda }_3{t}_{k-1}^2\right)+{\epsilon }_k,k=\mathrm{1,2,...,}N-1.\end{array}\right.$   (5)

Статистический анализ полученных результатов показал, что построенные модели (2)–(5) обладают достаточно хорошими аппроксимативными свойствами и высокой степенью адекватности, а также что повышение порядка авторегрессии при описании модели динамики капитальных ресурсов статистически не оправдано.

Для окончательного выбора математической модели, описывающей динамику капитальных ресурсов, была проведена оценка погрешностей ретроспективных прогнозов динамики капитальных ресурсов по моделям (2)–(5) на основе статистических данных за 20 лет с прогнозом на 1 год вперед. Усредненные значения относительных погрешностей прогнозов и усредненные радиусы доверительных интервалов в относительных единицах графически отображены на рис. 1 в сравнении с методом Брауна (модель под номером 5) [2, 3].

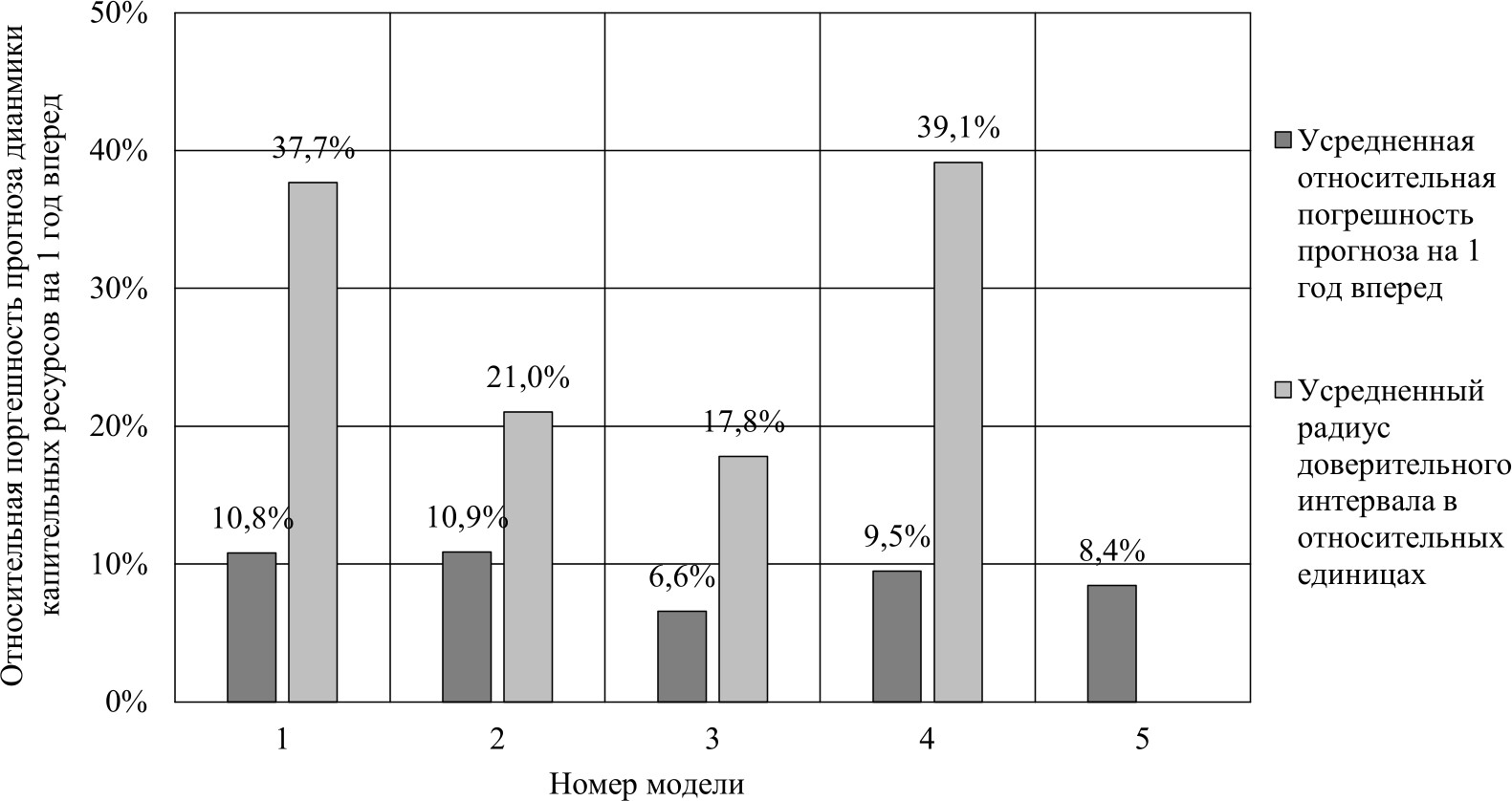

Рис. 1. Сравнительный анализ усредненных значений относительных погрешностей прогнозов и усредненных радиусов доверительных интервалов для моделей (2)–(5)



Также были исследованы прогнозные свойства моделей (2)–(5). Для этого были построены прогнозы на 1, 2, 3, 4 и 5 лет на даты с 2010 по 2021 год по выборкам результатов наблюдений за предыдущие N=20. Усредненные результаты погрешностей прогнозов приведены в табл. 2, в которой под номером 5 представлены результаты расчета методом Брауна.



Таблица 2. Погрешности прогноза динамики капитальных ресурсов, сделанного на основе исследуемых математических моделей, %

Количество лет, на которые сделан прогноз	Номер модели
	1	2	3	4	5
1	10,8	10,9	6,6	9,5	8,4
2	14,8	14,9	10,6	15,6	14,7
3	17,4	16,7	13,0	19,7	15,5
4	21,1	23,0	15,5	26,6	20,2
5	28,5	32,9	20,4	37,1	33,1



По результатам анализа относительных ошибок прогнозов при использовании различных математических моделей (2)–(5) наилучшей моделью является модель 3, которая обладает наименьшими ошибками прогнозов по сравнению с остальными.

На рис. 2 продемонстрированы усредненные значения погрешностей прогнозов динамики капитальных ресурсов, рассчитанные по модели 3 и методу экспоненциального сглаживания Брауна.

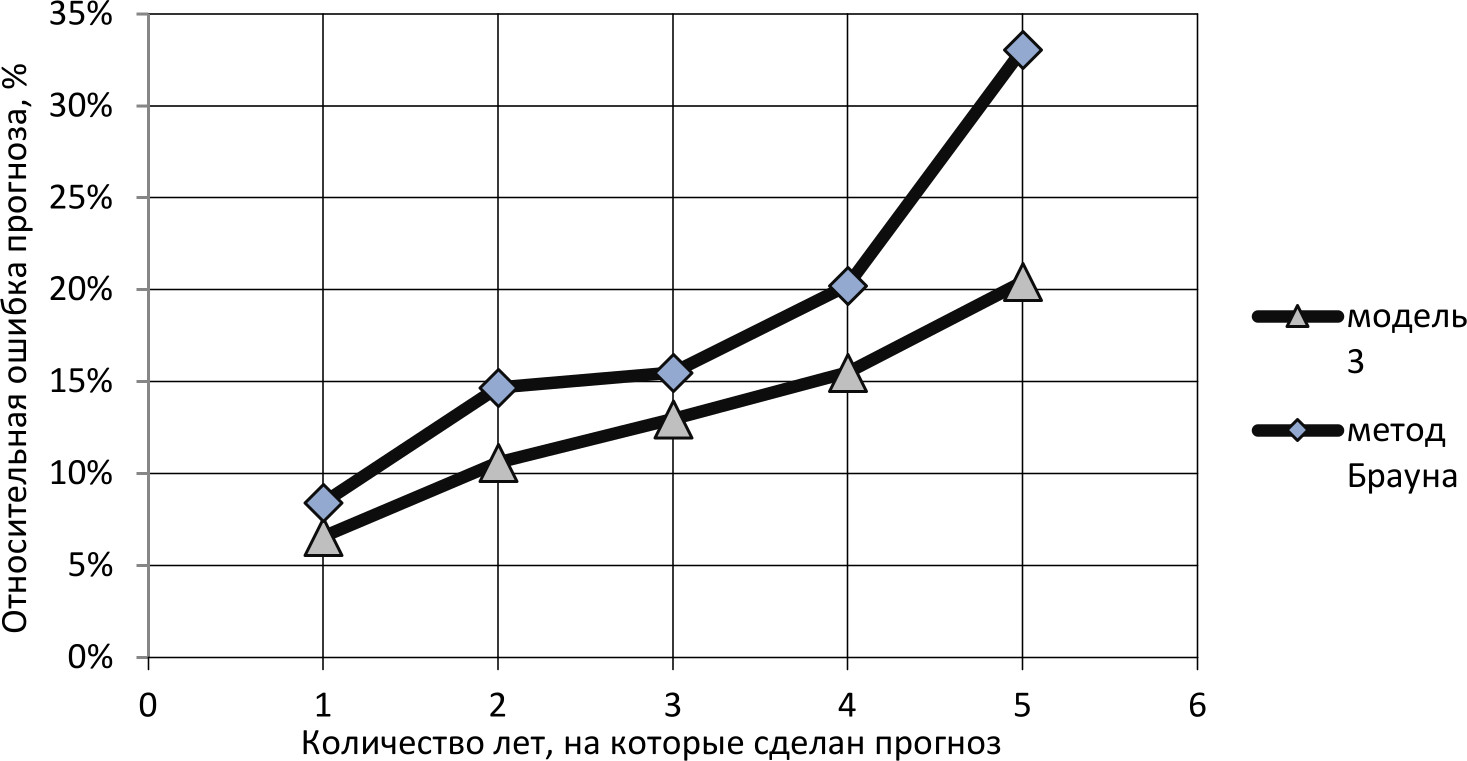

Рис. 2. Значения усредненных погрешностей ретроспективных прогнозов динамики капитальных ресурсов, рассчитанные по модели 3 (формула 4) и методом Брауна



Разработка и построение математических моделей динамики трудовых ресурсов

При построении модели динамики трудовых ресурсов L(t) в качестве первоначальной математической модели была выбрана ковариационно-стационарная стохастическая математическая модель в форме разностного уравнения третьего порядка с полиномиальным трендом второго порядка (2):

$y_k={\lambda }_1{y}_{k-1}+{\lambda }_2{y}_{k-2}+{\lambda }_3{y}_{k-3}+{\lambda }_4+{\lambda }_5{t}_k+{\lambda }_6{t}_k^2+{\epsilon }_k$  , $k=\mathrm{3,4,5,...,}N-1$.

Результаты вычислений параметров данной и последующих моделей динамики капитальных ресурсов и их статистического анализа приведены в табл. 3.



Таблица 3. Результаты расчетов параметров математических моделей динамики трудовых ресурсов

Модель		Коэффициенты модели						Qост	s, %	DW
№	Формула	λ1	λ2	λ3	λ4	λ5	λ6
1	(2)	0,180	0,344	0,159	0,32	-0,025	0,00138	0,068	6,0	2,39
2	(3)	0,335	0,760	-0,0127	-0,0024	–	–	0,127	7,8	1,72
3	(6)	0,715	0,290	-0,0092	–	–	–	0,150	8,5	2,27
4	(7)	0,784	0,992	-0,0136	–	–	–	0,175	9,0	2,10



Проверка значимости параметров построенной модели (2) показала, что критерии Стьюдента для параметров λ₂ и λ₃ меньше критических значений; следовательно, значения полученных коэффициентов являются незначимыми.

С учетом сделанного вывода была рассмотрена ковариационно-стационарная стохастическая математическая модель в форме разностного уравнения первого порядка с полиномиальным трендом второго порядка (3):

$y_k={\lambda }_1{y}_{k-1}+{\lambda }_2+{\lambda }_3{t}_k+{\lambda }_4{t}_k^2+{\epsilon }_k$, $k=\mathrm{1,2,3,4,...,}N-1$.

Поскольку в модели (3) согласно результатам исследований незначимым оказался параметр λ₄, то математическую модель динамики трудовых ресурсов можно упростить к виду

$y_k={\lambda }_1{y}_{k-1}+{\lambda }_2+{\lambda }_3{t}_k+{\epsilon }_k$  , $k=\mathrm{1,2,3,4,...,}N-1$.                      (6)

Также была рассмотрена модель динамики трудовых ресурсов в форме ковариационно-стационарной стохастической модели временного ряда, построенной на основе линейного тренда, в которой случайное возмущение описывается авторегрессионной моделью временного ряда первого порядка

$\left\{\begin{array}{l}{y}_k={\lambda }_2+{\lambda }_3{t}_k^{}+{\eta }_k,k=\mathrm{0,1,...,}N-1;\\ {\eta }_0=\frac{{\epsilon }_0}{\sqrt{1-{\lambda }_1^2}},{\eta }_k={\lambda }_1{\eta }_{k-1}+{\epsilon }_k,k=\mathrm{1,2,...,}N-\mathrm{1,}\end{array}\right.$

или в виде

$\left\{\begin{array}{l}{y}_0=y_0-\sqrt{1-{\lambda }_1^2}\left(y_0-{\lambda }_2-{\lambda }_3{t}_0^{}\right)+{\epsilon }_0;\\ y_k={\lambda }_2+{\lambda }_3{t}_k^{}+{\lambda }_1\left(y_{k-1}-{\lambda }_2-{\lambda }_3{t}_{k-1}^{}\right)+{\epsilon }_k,k=\mathrm{1,2,...,}N-1.\end{array}\right.$     (7)

Статистический анализ полученных результатов показал, что построенные модели (2), (3), (6) и (7) обладают достаточно хорошими аппроксимативными свойствами и высокой степенью адекватности.

С целью окончательного выбора наилучшей математической модели для описания динамики трудовых ресурсов также была проведена оценка погрешностей ретроспективных прогнозов по данным 20 лет на 1 год вперед. Усредненные значения относительных погрешностей прогнозов и усредненные радиусы доверительных интервалов в относительных единицах графически отображены на рис. 3 в сравнении с методом Брауна [2, 3].

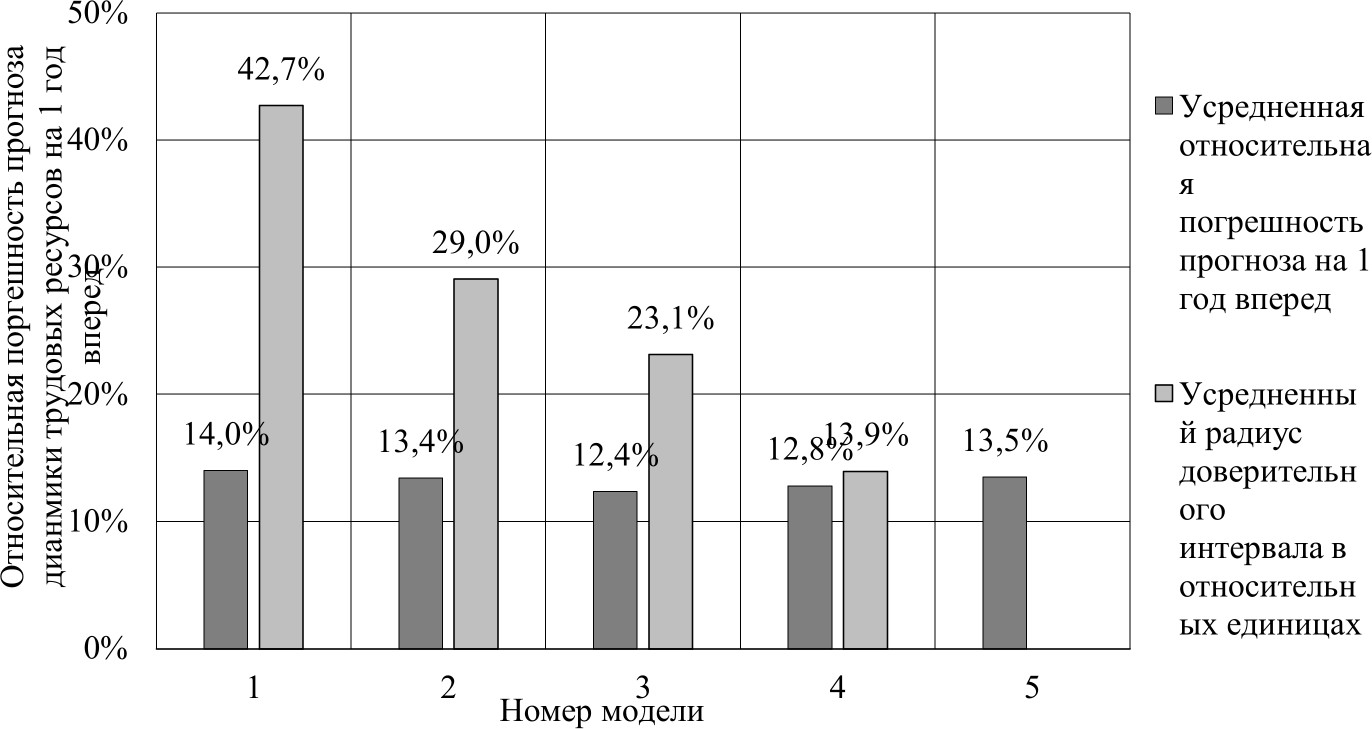

Рис. 3. Сравнительный анализ усредненных значений относительных погрешностей прогнозов и усредненных радиусов доверительных интервалов  для моделей (2), (3), (6) и (7)



Также были исследованы прогнозные свойства моделей (2), (3), (6) и (7). Для этого были построены прогнозы на 1, 2, 3, 4 и 5 лет на даты с 2010 по 2021 год по выборкам результатов наблюдений за предыдущие N = 20 лет. Усредненные результаты погрешностей прогнозов приведены в табл. 4.



Таблица 4. Погрешности прогноза динамики трудовых ресурсов, сделанного на основе исследуемых математических моделей, %

Количество лет, на которые сделан прогноз	Номер модели
	1	2	3	4	5
1	14,0	13,4	12,4	12,8	13,5
2	30,8	24,5	18,6	19,8	21,4
3	34,6	28,8	19,3	20,3	26,5
4	30,9	31,1	18,5	19,6	27,1
5	31,9	35,2	16,5	21,5	22,8



По результатам анализа относительных ошибок прогнозов при использовании различных математических моделей (2), (3), (6) и (7) наилучшей моделью является модель 3 – формула (6), которая обладает наименьшими ошибками прогнозов по сравнению с остальными.

На рис. 4 продемонстрированы усредненные значения погрешностей прогнозов динамики трудовых ресурсов, рассчитанные по модели 3 и методом экспоненциального сглаживания Брауна [2, 3].

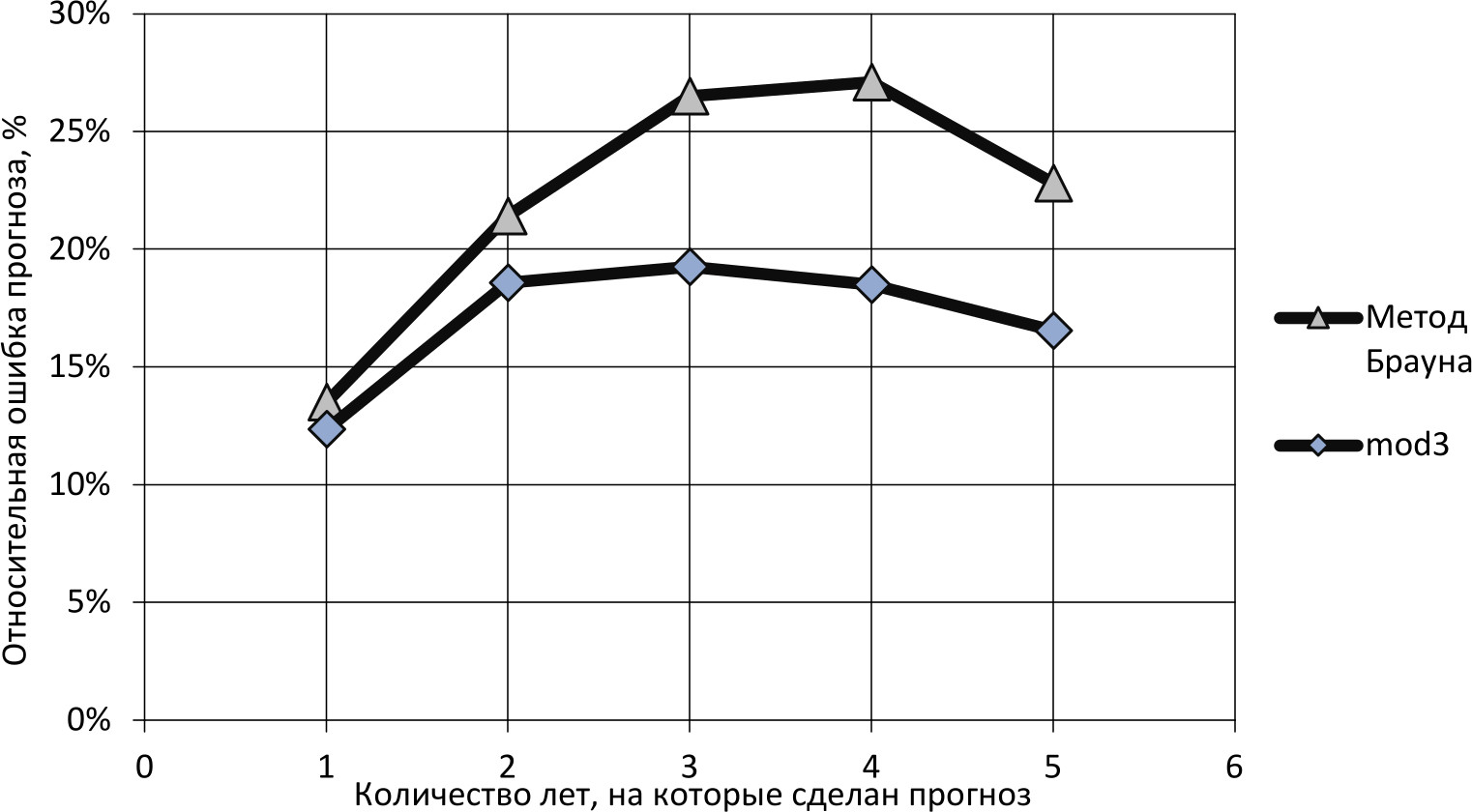

Рис. 4. Значения усредненных погрешностей ретроспективных прогнозов динамики трудовых ресурсов, рассчитанные по модели 3 (формула 6) и методом Брауна



Разработка и построение математических моделей динамики топливных ресурсов

При построении модели динамики топливных ресурсов B(t) в качестве первоначальной математической модели аналогично построению моделей динамики капитальных и трудовых ресурсов была выбрана ковариационно-стационарная стохастическая математическая модель в форме разностного уравнения третьего порядка с полиномиальным трендом второго порядка (2):

$y_k={\lambda }_1{y}_{k-1}+{\lambda }_2{y}_{k-2}+{\lambda }_3{y}_{k-3}+{\lambda }_4+{\lambda }_5{t}_k+{\lambda }_6{t}_k^2+{\epsilon }_k$, $k=\mathrm{3,4,5,...,}N$.

Результаты вычислений параметров данной и последующих моделей динамики топливных ресурсов и их статистического анализа приведены в табл. 5.



Таблица 5. Результаты расчетов параметров математических моделей динамики топливных ресурсов

Модель		Коэффициенты модели						Qост	s,%	DW
№	Формула	λ1	λ2	λ3	λ4	λ5	λ6
1	(2)	0,657	0,041	−0,166	0,29	−0,004	−0,00011	0,020	4,3	2,13
2	(3)	0,791	0,121	−0,0014	−0,0001	–	–	0,035	5,3	1,66
3	(6)	0,766	0,133	−0,0018	–	–	–	0,035	5,3	1,60
4	(7)	0,915	0,672	−0,01621	–	–	–	0,047	5,9	1,40



Проверка значимости параметров построенной модели (2) показала, что критерии Стьюдента для параметров λ₂ и λ₃ меньше критических значений; следовательно, значения полученных коэффициентов являются незначимыми.

С учетом сделанного вывода была рассмотрена ковариационно-стационарная стохастическая математическая модель в форме разностного уравнения первого порядка с полиномиальным трендом второго порядка (3):

$y_k={\lambda }_1{y}_{k-1}+{\lambda }_2+{\lambda }_3{t}_k+{\lambda }_4{t}_k^2+{\epsilon }_k$, $k=\mathrm{2,3,4,...,}N$.

Поскольку в модели (3) согласно результатам исследований незначимым оказался параметр λ₄, то математическую модель динамики топливных ресурсов можно упростить к виду (6):

$y_k={\lambda }_1{y}_{k-1}+{\lambda }_2+{\lambda }_3{t}_k+{\epsilon }_k$, $k=\mathrm{2,3,4,...,}N$.

Также была рассмотрена модель динамики трудовых ресурсов в форме ковариационно-стационарной стохастической модели временного ряда, построенной на основе линейного тренда, в которой случайное возмущение описывается авторегрессионной моделью временного ряда первого порядка

$\left\{\begin{array}{l}{y}_k={\lambda }_2+{\lambda }_3{t}_k^{}+{\eta }_k,k=\mathrm{0,1,...,}N-1;\\ {\eta }_0=\frac{{\epsilon }_0}{\sqrt{1-{\lambda }_1^2}},{\eta }_k={\lambda }_1{\eta }_{k-1}+{\epsilon }_k,k=\mathrm{1,2,...,}N-\mathrm{1,}\end{array}\right.$

или в виде (7)

$\left\{\begin{array}{l}{y}_0=y_0-\sqrt{1-{\lambda }_1^2}\left(y_0-{\lambda }_2-{\lambda }_3{t}_0^{}\right)+{\epsilon }_0;\\ y_k={\lambda }_2+{\lambda }_3{t}_k^{}+{\lambda }_1\left(y_{k-1}-{\lambda }_2-{\lambda }_3{t}_{k-1}^{}\right)+{\epsilon }_k,k=\mathrm{1,2,...,}N-1.\end{array}\right.$

Для проведения сравнительного анализа различных моделей были также рассчитаны прогнозные значения динамики трудовых ресурсов адаптивным методом Брауна [2, 3].

Статистический анализ полученных результатов показал, что построенные модели (2), (3), (6) и (7) обладают достаточно хорошими аппроксимативными свойствами и высокой степенью адекватности.

С целью окончательного выбора наилучшей математической модели для описания динамики топливных ресурсов также была проведена оценка погрешностей ретроспективных прогнозов по данным 20 лет на 1 год вперед. Усредненные значения относительных погрешностей прогнозов и усредненные радиусы доверительных интервалов в относительных единицах графически отображены на рис. 5 в сравнении с методом Брауна (модель под номером 5).

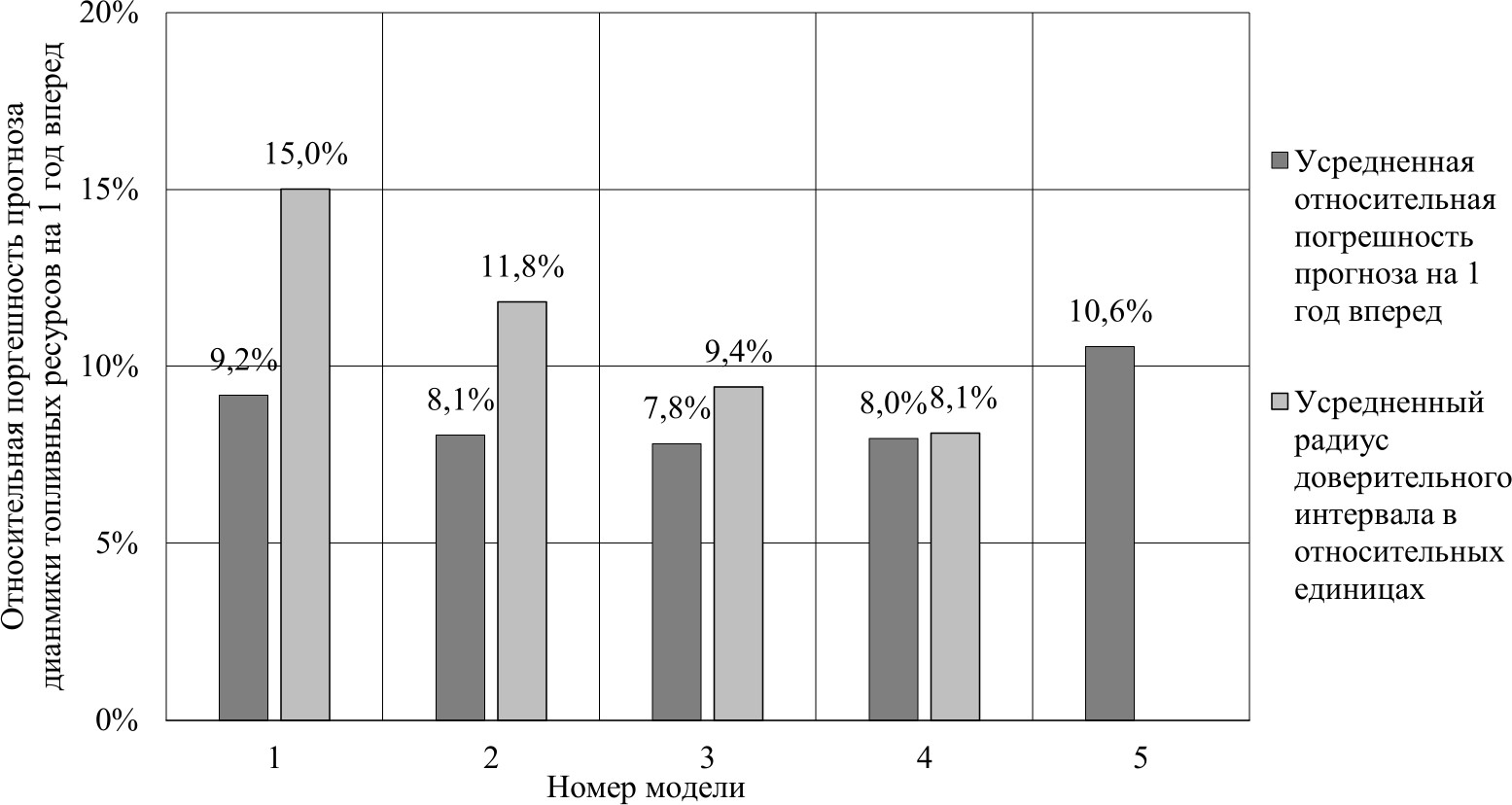

Рис. 5. Сравнительный анализ усредненных значений относительных погрешностей прогнозов и усредненных радиусов доверительных интервалов  для моделей (2), (3), (6) и (7)



Также были исследованы прогнозные свойства моделей (2), (3), (6) и (7). Для этого были построены прогнозы на 1, 2, 3, 4 и 5 лет на даты с 2010 по 2021 год по выборкам результатов наблюдений за предыдущие N=20 лет. Усредненные результаты погрешностей прогнозов приведены в табл. 6.



Таблица 6. Погрешности прогноза динамики топливных ресурсов, сделанного на основе исследуемых математических моделей, %

Количество лет, на которые сделан прогноз	Номер модели
	1	2	3	4	5
1	9,2	8,1	7,8	8,0	10,6
2	12,9	12,8	10,0	9,1	14,3
3	16,9	18,1	13,5	12,4	22,3
4	17,6	21,2	16,1	11,7	29,4
5	19,5	23,8	18,3	11,7	35,2



По результатам анализа относительных ошибок прогнозов при использовании различных математических моделей (2), (3), (6) и (7) наилучшей моделью является модель 4 (формула 6), которая обладает наименьшими ошибками прогнозов по сравнению с остальными.

На рис. 6 продемонстрированы усредненные значения погрешностей прогнозов динамики топливных ресурсов, рассчитанные по модели 4 и методу экспоненциального сглаживания Брауна.

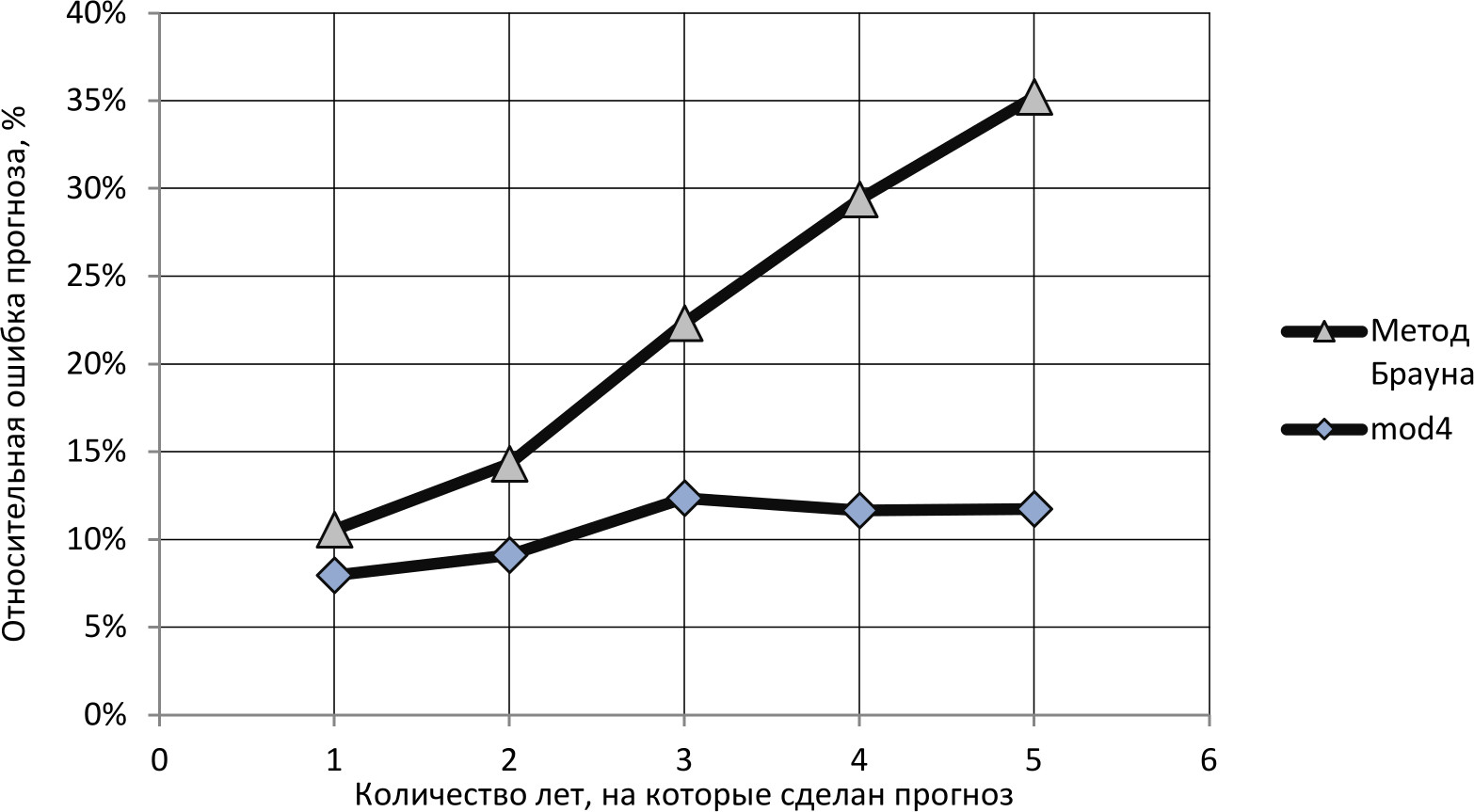

Рис. 6. Значения усредненных погрешностей ретроспективных прогнозов динамики топливных ресурсов, рассчитанные по модели 4 (формула 7) и методом Брауна



Построение имитационной системы управления деятельностью региональной энергосистемы Самарской области

Для повышения эффективности работы сложных развивающихся систем необходимо целенаправленное, стратегическое управление их деятельностью. Одним из направлений стратегии развития энергетического предприятия является процесс обновления основного капитала. В качестве инструмента выработки подобных управленческих решений и оценки их эффективности можно использовать системы поддержки принятия решений (СППР) на основе имитационной модели функционирования энергосистемы.

Имитационное моделирование дает возможность анализировать и вскрывать сущность протекающих производственно-экономических процессов, конструировать и совершенствовать стратегии управления промышленными производствами, повышать эффективность управления и использования ресурсов.

Для энергосистемы Самарской области была сконструирована одноконтурная имитационная модель системы управления (рис. 7).

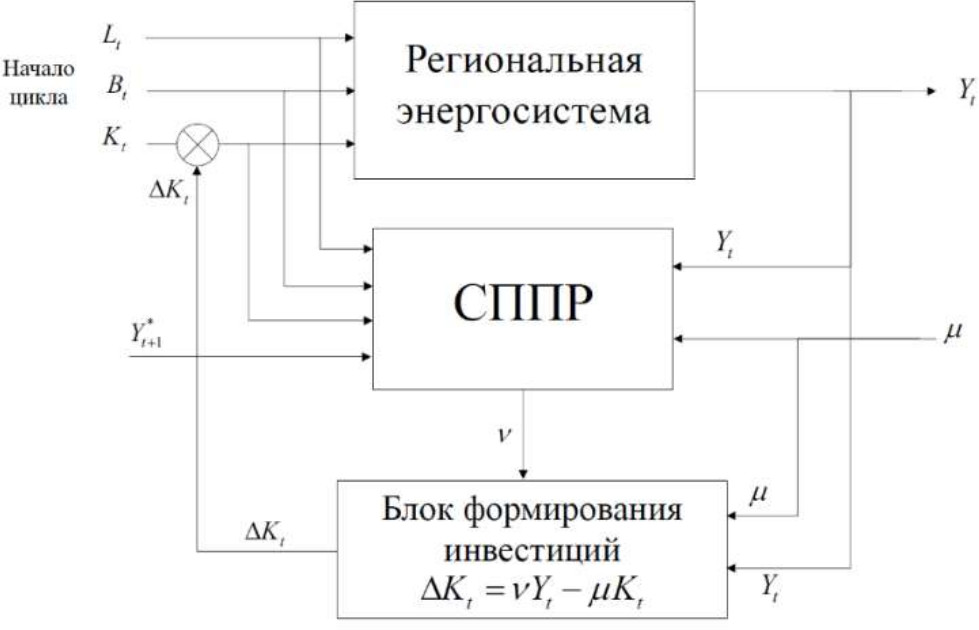

Рис. 7. Имитационная система управления энергосистемой Самарской области



В контуре управления энергосистемой моделируется формирование инвестиций на обновление капитальных ресурсов K_t+1 за счет доли прибыли от выпуска продукции Y_t с помощью управляющей величины v.

Особенностью производства тепловой и электрической энергии является то, что объемы производства в первую очередь определяются потребностями промышленных и коммунальных потребителей, а запасы энергии невозможно хранить. Таким образом, величина выпуска суммарной энергии на будущий год $Y_{t+1}^{*}$ задается в определенных размерах потребностями потребителей.

С учетом специфики производства энергии будем считать, что изменения управляющих переменных возможны с периодом, равным длительности одного технологического цикла (1 год).

Объем инвестиций на обновление капитальных ресурсов определяется следующим образом:

$I_{t+1}=\nu \cdot Y_t$.

На величину v накладывается естественное ограничение $0\le \nu \le 1$.

Кроме этого, при определении величины капитальных ресурсов необходимо учитывать коэффициент выбытия основных фондов μ – долю капитальных ресурсов, выведенных из эксплуатации за отчетный период. Согласно статистическим данным энергетических производств значение коэффициента выбытия основных фондов μ определяется равным 0,05 в соответствии с планом проведения текущих и капитальных ремонтов основных фондов энергосистемы.

Тогда величина капитальных ресурсов следующего периода будет складываться из стоимости основных фондов текущего периода c учетом выбытия основных фондов и величины инвестиций:

$K_{t+1}=(1-\mu )\cdot K_t+I_{t+1}=(1-\mu )\cdot K_t+\nu \cdot Y_t=K_t+\Delta K_t$ .                  (8)

В результате преобразований получим величину изменения объема капитальных ресурсов на будущий год в следующем виде:

$\Delta K_t=\nu \cdot Y_t-\mu \cdot K_t$  .                                            (9)

Для формирования математически оправданных решений при определении величины инвестиций в обновление капитальных ресурсов на будущий год в контуре имитационной модели была использована система поддержки принятия решений (СППР), структура которой приведена на рис. 8.

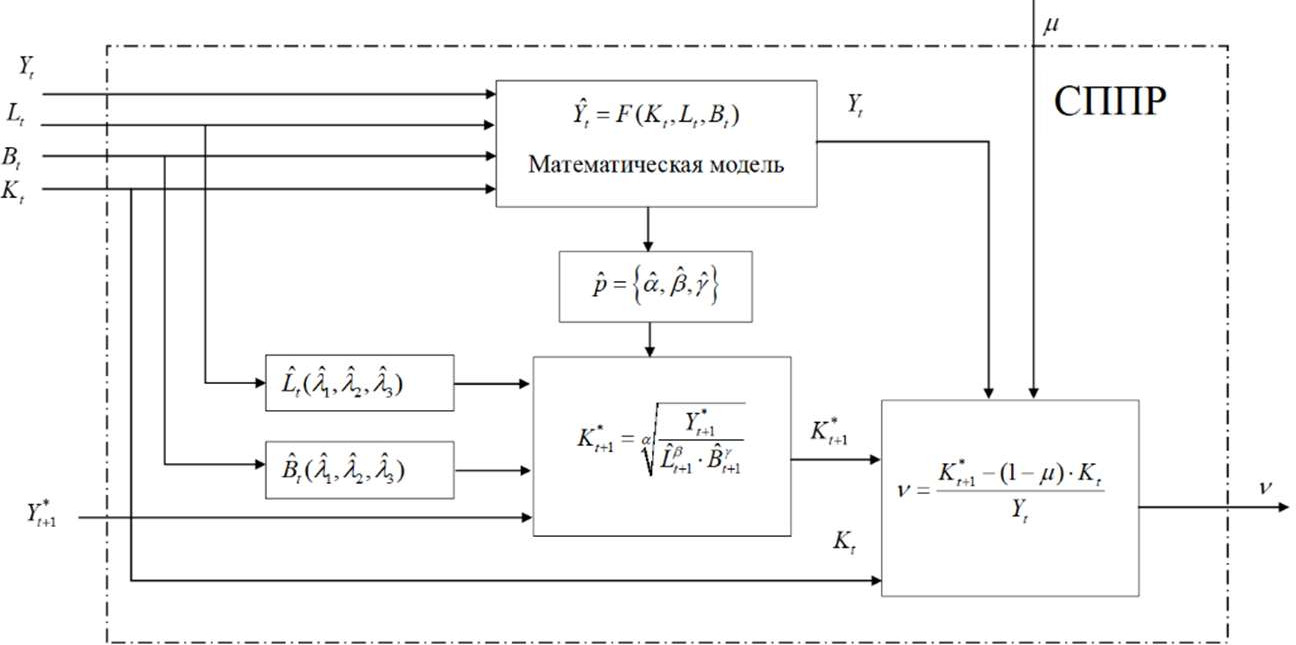

Рис. 8. Структура системы поддержки принятия решений



Сформированная СППР выполняет следующие задачи: на основе статистических данных функционирования энергосистемы происходит построение математической модели ее функционирования, проводятся статистический анализ результатов моделирования и оценка качества модели, определяются прогнозные значения объемов используемых трудовых и топливных ресурсов на следующий год, формируются рекомендации по величине капитальных ресурсов на будущий год в виде управляющей величины v.

В качестве математической модели, описывающей деятельность энергосистемы для использования в СППР, была выбрана ковариационно-стационарная модель, построенная на основе нелинейной регрессионной модели со случайным возмущением, описываемым авторегрессией первого порядка, построение, идентификация и анализ которой проводились в работе [1]:

$y_k={\lambda }_2{x}_{1k}^{{\lambda }_3}{x}_{2k}^{{\lambda }_4}{x}_{3k}^{{\lambda }_5}+{\lambda }_1\left(y_{k-1}-{\lambda }_2{x}_{\mathrm{1,}k-1}^{{\lambda }_3}{x}_{\mathrm{2,}k-1}^{{\lambda }_4}{x}_{\mathrm{3,}k-1}^{{\lambda }_5}\right)+{\epsilon }_k;k=\mathrm{1,2,3,...,}N-1$  ,  (10)

где $x_{1k}$, $x_{2k}$, $x_{3k}$ – значения объемов затрачиваемых капитальных, трудовых и топливных ресурсов соответственно; ${\lambda }_i,i=\mathrm{1,...,5}$ – коэффициенты нелинейной регрессионной модели.

Анализ результатов идентификации данной математической модели для временного интервала 1990–2021 гг. показал, что она обладает хорошими аппроксимативными и прогнозными свойствами. Результаты расчетов параметров модели и их статистический анализ приведены в табл. 7.



Таблица 7. Результаты расчетов параметров математической модели  динамики производства энергии

Коэффициенты модели					Qост	s, %	DW
λ1	λ2	λ3	λ4	λ5
0,684	0,965	-0,128	0,016	0,945	0,012	3,3	1,9



В качестве математических моделей динамики трудовых и топливных ресурсов в СППР использовались модели (6) и (7), рассмотренные выше.

На основе выбранных моделей было проведено имитационное моделирование производства энергии энергосистемы Самарской области по выборке объемом 21 год, с 2000 по 2020 гг., на 1 год вперед.

Согласно модели (10) сценарий снижения прогнозируемого уровня производства энергии на 2021 год составляет 0,45 (интегральный выпуск энергии на 3,00 % ниже уровня производства в 2020 г.) и обеспечивается величиной ν, равной 0,26.

Для сценария стабильного отпуска энергии, при котором величина производства энергии останется неизменной с 2020 по 2021 гг., доля инвестиций в капитальные ресурсы должна быть равна ν = -0,27. Сценарий увеличения энергопроизводства на 3 % обеспечивает управляющая величина ν = -0,65.

Получившиеся отрицательные значения величины при планируемом росте или как минимум постоянстве выпуска энергии связаны с тем, что в энергосистеме имеется избыток основных фондов и для повышения эффективности производства энергии необходимо затрачивать дополнительные средства на поддержание резервов мощностей, а также демонтаж старого оборудования в случае необходимости.

Заключение

Проведен сравнительный анализ известных моделей и методов прогнозирования динамики капитальных, трудовых и топливных ресурсов энергетическими системами, основанных на экспоненциальном сглаживании.

Для описания динамики основных ресурсов предложены ковариационно-стационарные стохастические модели временных рядов в форме разностных уравнений с детерминированным полиномиальным трендом. На основе статистического анализа результатов параметрической идентификации предложенных моделей были выбраны наиболее эффективные математические модели с наименьшими ошибками прогнозов.

На основе построенных моделей разработаны одноконтурная имитационная модель системы управления энергосистемой и структура системы поддержки принятия решений, позволяющие разрабатывать управленческие решения по обновлению капитальных фондов и повышать эффективность деятельности энергосистемы.
