Метод расчета коэффициента искажения синусоидальности кривой напряжения, создаваемого трехфазными выпрямителями

Обложка


Цитировать

Полный текст

Аннотация

Существующие в различных источниках методики расчета представляют выпрямительные установки как источники высших гармоник. При этом действующее значение тока первичной обмотки трансформатора в виде прямоугольников разлагают в ряд Фурье и получают гармонические составляющие тока, кроме основной гармоники высшие 5, 7, 11, 13, 17, 19 и т. д. Амплитуды тока высших гармоник умножаются на соответствующие частотам индуктивные сопротивления питающей сети, результаты возводят в квадрат и суммируют. Очевидно, что все слагаемые – равной величины, так как при увеличении номера гармоники ее амплитуда уменьшается в n раз по сравнению с первой гармоникой, при этом во столько же раз увеличивается частота и индуктивное сопротивление. Коэффициент несинусоидальности Ku определяется как отношение корня квадратного из суммы к величине фазного напряжения. Недостатком определения Ku является некоторая произвольность в количестве учитываемых гармоник. Если принять, например, 9 гармоник, то получим Ku=7,22%; если 4 гармоники, то Ku=4,81%. При протекании тока первичной обмотки трансформатора амплитуда напряжения на шинах подстанции уменьшается всего на 1,9 В. При этом коэффициент несинусоидальности не может быть равен 7,22 %. Во всех литературных источниках при расчете гармоник тока не дается рекомендаций, на какие номера гармоник необходимо устанавливать на подстанции резонансные фильтры. Не случайно в новом ГОСТ–2013 вычисляют значение коэффициента искажения синусоидальности кривой напряжения К(U)i в процентах как результат i-го наблюдения по формуле (то есть не производится вычисление по гармоникам тока). В данной работе производится другой подход к определению коэффициента искажения синусоидальности кривой напряжения. Выпрямительные установки не являются источниками гармоник, а представляют собой электроприемники с нелинейной характеристикой потребления электрического тока, при этом искажается форма кривой синусоиды питающего напряжения. Эта искаженная синусоида и является источником высших гармоник, которая в данной работе разлагается в ряд Фурье, при этом вычисление интегральных функций коэффициентов ряда Фурье производится в программе Mathcad. Решение произведено для трех схем выпрямителей. Определены гармоники для установки резонансных фильтров. В результате предлагается разработанная методика расчета высших гармоник напряжения и определения коэффициента искажения синусоидальности кривой напряжения на основании разложения в ряд Фурье искаженной кривой синусоиды напряжения при работе трехфазных неуправляемых выпрямителей.

Полный текст

Разработка методики расчета высших гармоник и определения коэффициента искажения синусоидальности кривой напряжения является актуальной проблемой, так как существующие методики позволяют решить эту задачу с большой погрешностью. В цехах современных промышленных предприятий более половины электроэнергии используется в преобразованном виде (на металлургических заводах – более 90 %). Широко применяются вентильные преобразователи (ВП), различного рода преобразователи частоты [1, 2]. Такие нагрузки называют нелинейными, к их числу относятся в первую очередь различного рода ВП.

Эти нагрузки потребляют из сети ток, кривая которого оказывается несинусоидальной, в результате возникают нелинейные искажения кривой напряжения сети или, другими словами, несинусоидальные режимы.

Несинусоидальность напряжения и тока обусловливает дополнительные потери и нагрев, а также ускоренное старение изоляции электрооборудования [3], что подтверждается результатами диагностического обследования различного электроэнергетического оборудования: трансформаторов, кабельных линий, электродвигателей, компенсирующих конденсаторов. Кроме того, ВГ в СЭС промышленных предприятий вызывают нарушение работы и ложные срабатывания устройств релейной защиты и автоматики, приводят к сбоям в работе электронных систем управления и вычислительной техники, создают помехи в аппаратуре телемеханики и связи, искажают показания счетчиков электрической энергии. Прогрессирующее внедрение вентильных преобразователей создает актуальность решения проблемы высших гармоник в электрических сетях путем совершенствования расчета и создания устройств противодействия гармоникам. Коэффициент несинусоидальности является показателем качества электроэнергии.

Для уменьшения влияния высших гармоник применяют подключение преобразовательных устройств через фильтры высших гармоник [3–5] – это сетевые дроссели, линеаторы. Существует несколько схем, при помощи которых можно реализовать активную коррекцию коэффициента мощности, что приводит к уменьшению воздействия высших гармоник. Также применяются пассивные узкополосные и широкополосные фильтры [6–8], которые устанавливаются на шинах ТП. Во всех случаях необходимо знать амплитуду и номера гармоник.

Рассмотрим существующие методики расчета на конкретном примере схемы включения выпрямителя (расчетная схема на рис. 1).

Мощность короткого замыкания системы Sk=300 мВА. Определяется сопротивление системы, приведенное к напряжению 0,4 кВ.

Индуктивное сопротивление

XС=UН2SК=4002300000000=0,00053 Ом.

Сопротивление кабельной линии ААБ (3Х70+1Х35), ХУД=0,0612 Ом/км, RУД=0,447 Ом/км, длина кабеля lK=800 м.

Сопротивления кабеля, приведенные к напряжению 0,4кВ:

RК=RУДlК0,4102=0,4470,80,4102=0,000572 Ом,

XК=XУДlК0,4102=0,06120,80,4102=0,0000783 Ом.

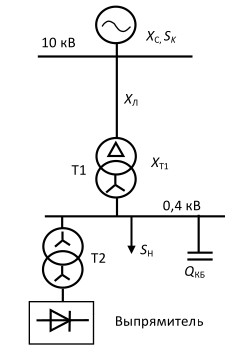

Рис. 1. Расчетная схема



Сопротивления трансформатора Т1 подстанции мощностью 630 кВА, приведенные к 0,4 кВ. Технические данные: ΔPХХ=1,16 кВт, ΔP=7,6 кВт, ΔU=5,5 %.

Полное сопротивление, приведенное к 0,4 кВ:

ZT=UK%100UH2SH=5,51004002630000=0,014 Ом.

Активное сопротивление

RT=ΔPКЗUH2SH2=760040026300002=0,00306  Ом,

XT=ZT2RT2=0,01420,003062=0,01366 Ом.

Суммарные сопротивления питающей сети:

RПС=0,000572+0,00306=0,00363 Ом,

ХПС=0,00053+0,0000783+0,01366=0,0143 Ом.

Трехфазная мостовая схема Ларионова

Расчет параметров трансформатора выпрямительной установки, соединение обмоток «звезда – звезда» (рис. 2).

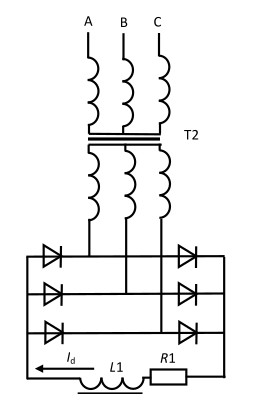

Рис. 2. Трансформатор «звезда – звезда» и выпрямитель по схеме Ларионова



Мощность трансформатора Т2 (ТМ100/10) 100 кВа. Технические данные:

ΔPXX=0,33 кВт, ΔP=1,97 кВт, ΔU=4,5 %.

Полное сопротивление трансформатора, приведенное к 0,4 кВ:

ZT=UK%100UH2SH=4,51004002100000=0,072 Ом.

Активное сопротивление

RT=ΔPКЗUH2SH2=197040021000002=0,0315 Ом.

Индуктивное сопротивление

XT=ZT2RT2=0,07220,03152=0,06474 Ом.

Постоянное выпрямленное напряжение Ud=48 В.

Выпрямленный ток Id=1500 А. Мощность выпрямителя PB=72 кВт.

Фазное напряжение вторичной обмотки трансформатора для выпрямителя [9, 10]:

U2Ф=Ud2,34=482,34=20,51 В.

Коэффициент трансформации:

KТ=UU=22020,51=10.726.

Ток нагрузки из-за наличия в ней значительной индуктивности сглажен:

Id=UdRd.

Действующее значение тока вторичной обмотки трансформатора [9 – 11]:

Id2=12π2023πId2dv=23Id=0.817Id=0,8171500=1225.5 А.

Действующее значение фазного тока первичной обмотки трансформатора [9] при соединении ее в «звезду»:

Id1=I2dKT=1225,510,726=114,26 А.

На рис. 3, а приведена диаграмма трехфазных напряжений. На рис. 3, b – диаграмма токов первичной обмотки трансформатора Т2 фазы А. Эти токи в виде периодической функции могут быть представлены в виде ряда Фурье [14–17]:

fx=a02+n=1ancosnx+bnsinnx, (1)

где коэффициенты ряда a0, an, bn – действительные числа.

Коэффициенты ряда определяются по формулам:

a0=1πππfxdx, (2)

an=1πππfxcosnxdx, (3)

bn=1πππfxsinnxdx, (4)

n=1,2,3,...номер гармоник.

Если функция нечетная (симметричная относительно абсцисс), то достаточно определить только коэффициент bn; если функция четная, то определяются коэффициенты a0, an; если функция аморфная (не четная и не нечетная), то определяются все коэффициенты.

Если – нечетная периодическая функция с периодом 2π, удовлетворяющая условиям разложимости в ряд Фурье, то можно определять

bn=2π0πfxsinnxdx (5)

и разложение в ряд Фурье для нечетной функции имеет вид

fx=т=1bnsinnx. (6)

Если разложить функцию тока Id1 первичной обмотки трансформатора в ряд Фурье [9, 18], то получим кроме первой, т. е. основной гармоники, высшие 5, 7, 11, 13, 17, 19 и т. д. гармонические составляющие (n=6k±1, где k – любое натуральное число, 6 – число пульсов схемы выпрямления за период).

ГОСТ–97 нормирует коэффициенты n-ой гармонической составляющей [1, 2, 19]

KUn=UnUНОМ100. (7)

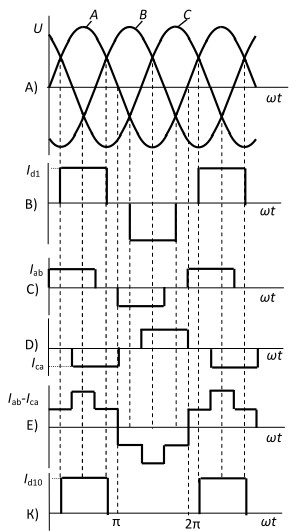

Рис. 3. Диаграммы напряжений и токов



Коэффициент несинусоидальности напряжения питающей сети определяется по формуле [1, 2, 19]

KU=n=240Un2100UНОМ, (8)

где n – номер гармоники; Un – падение напряжения в сопротивлении питающей сети от тока соответствующей гармоники.

В таблице 1 приводятся допустимые значения коэффициентов несинусоидальности.



Таблица 1. Значения коэффициентов гармонических составляющих напряжения KUn%. ГОСТ 32144―2013

Нечетных не кратных трем

Нечетных кратных трем

Четных гармонических

Порядок гармонической составляющей n

%

Порядок гармонической составляющей n

%

Порядок гармонической составляющей n

%

5

6

3

5

2

2

7

5

9

1,5

4

1

11

3,5

15

0,3

6

0,5

13

3

21

0,2

8

0,5

17

2

>21

0,2

10

0,5

19

1,5





12

0,2

23

1,5





>12

0.2

25

1,5









>25

1,5











В [19] приведен расчет коэффициента искажения синусоидальности кривой напряжения с учетом 5, 7, 11, 13 гармоник:

Ku=100%Un2UФ=100%7,742+7,742+7,742+7,742220=7,04%, (9)

что меньше допустимых 8 %, определяемых ГОСТ–97 для напряжения 380 В.

В выражении (9) все слагаемые под корнем равны, так как при увеличении номера гармоники ее амплитуда уменьшается в n раз по сравнению с первой гармоникой, при этом во столько же раз увеличивается частота и индуктивное сопротивление XПС=Lω питающей сети. Однако в [19] наблюдаются ошибки, так как в (9) под корнем получены числа путем перемножения сопротивления XПС на амплитуду тока гармоник. Целесообразнее умножать на действующее значение тока гармоники. Кроме того, для первой гармоники принято действующее, а не амплитудное значение тока первичной обмотки трансформатора.

Для правильного решения необходимо разложение в ряд Фурье функции тока (рис. 3, в). Разложение в ряд Фурье целесообразно выполнять с применением вычислительной техники, например в программе Mathcad [14].

На панели Mathcad размещаются: калькулятор, греческий алфавит, программирование и символьные операции. Затем записывается интеграл по выражению (5), нажимается "→" (символьные), в следующей строке записывается n=1 (первая гармоника), затем копируется первое выражение и нажимается "=" на калькуляторе – получаем решение при (x=ωt).

2π16π56π114sinnxdx228cosπn6cos5πn6πn,

n:=1

2π16π56π114sinnxdx2283π=125,703.

Таким образом, отношение амплитуды первой гармоники к действующему значению 125,7/114=1,103. В результате получим формулу для определения коэффициента несинусоидальности с учетом действующих значений токов:

Ku=100%1,103Id1ХПСV2UФ, (10)

где V – количество учитываемых гармоник.

Подставляя значения в (10), получим Ku=7,22% при V=9 и  Ku=4,81% при V=4.

Для проверки получим уменьшение амплитуды фазного напряжения:

ΔUФ=311,10,0722=22,46 В.

В соответствии с выражением (1) после суммирования гармоник должны получить функцию, соответствующую рис. 3, в, для чего необходимо учитывать не менее 12 гармоник.

Недостатком определения Ku является некоторая произвольность в количестве учитываемых гармоник. А также во всех источниках при расчете гармоник тока не дается рекомендаций, на какие номера гармоник необходимо устанавливать на подстанции резонансные фильтры.

Не случайно в новом ГОСТ [20] вычисляют значение коэффициента искажения синусоидальности кривой напряжения К(U)i в процентах как результат i-го наблюдения по формуле (то есть не производится вычисление по гармоникам тока):

KUi=n=240U(n)i2U(1)i100,

где U(1)i действующее значение междуфазного (фазного) напряжения основной частоты для i-го наблюдения, В.

В данной работе производится другой подход к определению коэффициента искажения синусоидальности кривой напряжения. Выпрямительные установки не являются источниками гармоник, а представляют собой электроприемники с нелинейной характеристикой потребления электрического тока, при этом искажается форма кривой синусоиды питающего напряжения. Эта искаженная синусоида и является источником высших гармоник.

Полное сопротивления питающей сети:

ZПС=RПС2+XПС2=0,003632+0,01432=0,0148 Ом.

Амплитуда фазного напряжения:

Um1=2220=311,1 В.

Величина амплитуды напряжения при протекании тока Id1:

Um2=Um1Id1ZПС=311,1114,260,0148=309,4 В.

На рис. 4 показана расчетная графическая функция искаженной формы синусоиды. Это нечетная периодическая функция с периодом 2π, удовлетворяющая условиям разложимости в ряд Фурье по выражению (5). При этом определяются коэффициенты разложения на отрезках b1n (0-π/6), b2n (π/6-5/6 π), b3n (5/6 π- π), затем определяются значения суммы bn= b1n+ b2n+b3n.



Рис. 4. Расчетная графическая функция



Решение интегральных функций производится в программе Mathcad. Например, решение для b1 для гармоники n=5:

b1:=2π016π311.1sinxsinnxdx

2311.1sin0.52n+0.522n2311.1sin0.52n+0.522n2π

n:=5,

b1:=2π016π311.1sinxsinnxdx21.44.

Аналогичные решения – для b2, b3 при варьировании номера гармоник, результаты представлены в табл. 2.



Таблица 2. Коэффициенты ряда Фурье для двенадцати гармоник

№ гарм.

1

2

3

4

5

6

7

8

9

10

11

12

b1n

8,97

16,5

21,44

23,1

21,44

16,98

10,72

3,93

-2,14

-6,5

-8,58

-8,31

b2n

291,56

0

-42,65

0

-42,65

0

-21,32

0

4,26

0

17,06

0

b3n

8,97

-16,5

21,44

-23,1

21,44

-16,98

10,72

-3,93

-2,14

6,5

-8,58

8,31

bn

309,9

0

0,234

0

0,234

0

0,12

0

-0,02

0

0,1

0



Наибольшие гармоники – с номерами 3, 5, 7, 11, на эти гармоники можно устанавливать резонансные фильтры. Полученные результаты существенно отличаются от расчетов с использованием гармоник тока.

Коэффициент несинусоидальности в соответствии с выражением (8)

Ku=0,2342+0,2342+0,122+0,12220100%=0.166%.

Коэффициент несинусоидальности предлагается определять как отношение суммы действующих значений гармоник к фазному напряжению

Ku=(0,234+0,234+0,12+0,1)1,12220100%=0.22%.

Соединение первичной обмотки трансформатора в треугольник (рис. 5) при тех же значениях параметров выпрямителя.

Действующие значения токов фаз первичной обмотки [13] равны:

Iab=Ica=Id1=Id23KT=1225.5310.728=66.03A,

так как у обмотки увеличивается число витков в 3 раза при напряжении 380 В.

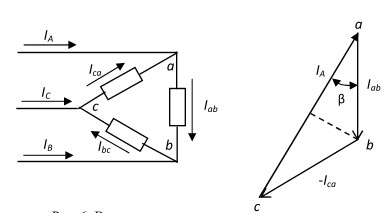

Рис. 5. Первичная обмотка в треугольник



На рис. 6 показана векторная диаграмма для определения тока из сети, например для фазы А:

IA¯=Iab¯Ica¯.

Результирующий вектор IA сдвинут по фазе на 300 относительно Iab. Его величина определяется с учетом фазового сдвига:

Id1=IA=Iabсos300+Icaqсos300=266.03сos300=114.36A,

то есть из сети потребляется такой же ток по величине, как при трансформаторе с соединением «звезда – звезда».



Рис. 6. Векторная диаграмма



При суммировании токов на графике (рис. 3, с, d, e) если прямоугольные формы не совпадают по фазе, то сила тока будет Id1/2 = IA/2. Это подтверждается [12] осциллограммами.

Расчетная графическая функция аналогична по форме (рис. 4) с изменением пределов интегрирования: (0-1/3π), (1/3π-2/3π), (2/3π-π), при этом также изменяются амплитуды напряжений.

Величина амплитуды напряжения в пределах (0-1/3π) и (2/3π-π) при протекании тока Id1:

Um2=Um1Id1ZПС=311,1114,260,0148=309,4В.

Величина амплитуды напряжения в пределах (1/3π-2/3π) при протекании тока Id1/2:

Um3=Um1Id12ZПС=311,1114,2620,0148=310,25В.

Аналогичный расчет, как и в предыдущем случае, показывает, что номера гармоник будут такими же (см. табл. 2), амплитуда гармоник будет в два раза меньше.

Трехфазная нулевая схема

Фазное напряжение вторичной обмотки трансформатора для выпрямителя [9, 10] (рис. 7):

U2Ф=Ud1,17=481,17=41,02В.

Коэффициент трансформации:

KТ=UU=22041,02=5,36.



Рис. 7. Трехфазная нулевая схема



Действующее значение вторичного тока для трехфазной нулевой схемы с учетом диаграммы (рис. 3) [10, 11]:

Id2=12π023πId2dv=Id3=867,05А.

Действующее значение первичного тока

Id10=2Id3KT=2150035,36=131,52А.

Трансформатор Т3 для трехфазной нулевой схемы должен быть мощнее в 1,3 раза, поэтому принят трансформатор Т3 (ТМ160/10). Мощность трансформатора 160 кВа. Технические данные:

ΔРХХ=0,51 кВт, ΔРКЗ=2,65 кВт, ΔUКЗ=4,5 %.

Полное сопротивление трансформатора, приведенное к 0,4 кВ:

ZT=UK%100UH2SH=4,51004002160000=0,045Ом.

Активное сопротивление:

RT=ΔPКЗUH2SH2=265040021600002=0,0166Ом.

Индуктивное сопротивление:

XT=ZT2RT2=0,04520,01662=0,0418Ом.

Полное сопротивление питающей сети:

ZПС=RПС2+XПС2=0,003632+0,01432=0,0148Ом.

Амплитуда фазного напряжения:

Um1=2220=311,1В.

Величина амплитуды напряжения при протекании тока Id10:

Um20=Um1Id1ZПС=311,1131.520,0148=309,2В.

На рис. 8 показана форма искажённой синусоиды, полученная расчётным путём с учетом всех коэффициентов Фурье (2) – (4). Расчет производится в программе Mathcad, как в предыдущем случае.



Рис. 8. Расчетная графическая функция 3-фазной нулевой схемы



Определение коэффициентов разложения a0, b, a производится на отрезках с учетом амплитуды напряжений: (0-π/6), (π/6-5/6 π), (5/6 π- π), (π -2π), затем определяются значения их суммы.

Например, для a10:

a10:=1π016π311.1sinxdx13.27.

Для других отрезков получено a20=140,47, a30=13,27, a40=198,05. Сумма значений показывает величину постоянного смещения a0=1,04.

Определение коэффициентов производится аналогично, например для 1-й гармоники

b1:=1π016π311.1sinxsinnxdx

311.1sin0.52n0.522n2311.1sin0.52n+0.522n+2π,

n:=1,

b1:=1π016π311.1sinxsinnxdx4.49.

Данные расчетов сводятся в таблицу (табл. 3).



Таблица 3. Коэффициенты b синусных гармоник

№ гарм.

1

2

3

4

5

6

7

8

9

10

11

12

b1

4,49

8,25

10,72

11,55

10,72

8,49

5,36

1,96

-1,07

-3,25

-4,29

-4,15

b2

145,68

0

-21,31

0

-21,31

0

-10,65

0

2,13

0

8,52

0

b3

4,49

-8,25

10,72

-11,55

10,72

-8,49

5,36

-1,96

-1,07

3,25

-4,29

4,15

b4

155,55

0

0

0

0

0

0

0

0

0

0

0

Ʃb

310,16

0

0,13

0

0,13

0

0,07

0

-0,01

0

-0,06

0



Аналогично рассчитываются коэффициенты а (табл. 4):

a1:=1π016π311.1sinxcosnxdx

5388.41cos0.52n+311.1nsin0.52n6222π20n220,

n:=1,

a1:=1π016π311.1sinxcosnxdx12.38.



Таблица 4. Коэффициенты а косинусных гармоник

№ гарм.

1

2

3

4

5

6

7

8

9

10

11

12

a1

12,38

9,87

6,19

1,97

-2,06

-5,28

-7,22

-7,7

-6,81

-4,9

-2,48

-0,09

a2

0

-85,24

0

-17,05

0

4,87

0

12,18

0

7,75

0

-1,19

a3

-12,38

9,87

-6,19

1,97

2,06

-5,28

7,22

-7,7

6,81

-4,9

2,48

-0,09

a4

0

66,02

0

13,2

0

5,66

0

3,14

0

2

0

1,38

Ʃa

0

0,52

0

0,09

0

-0,03

0

-0,08

0

-0,05

0

0,01



В трехфазной нулевой схеме спектр наибольших гармоник дополняется четными гармониками с номерами 2, 4, 6, 8, 10.

Определяется коэффициент несинусоидальности:

Ku=(0,13+0,13+0,07+0,06+0,52+0,09+0,08+0,05)1,12220100%=0.4%.

Для проверки получим уменьшение амплитуды фазного напряжения ΔUФ=311,1׳0,004=1,24 В, что значительно меньше значений полученных из выражения (10) равных ΔUФ =22,46 В. Не может быть коэффициент несинусоидальности 7,22 %, когда при протекании тока первичной обмотки трансформатора амплитуда напряжения уменьшается всего на 1,9 В.

Таким образом, предлагается разработанная методика расчета высших гармоник напряжения и определения коэффициента искажения синусоидальности кривой напряжения на основании разложения в ряд Фурье искаженной кривой синусоиды напряжения при работе трехфазных неуправляемых выпрямителей.

×

Об авторах

Вячеслав Семёнович Осипов

Самарский государственный технический университет

Автор, ответственный за переписку.
Email: osipov_4343@mail.ru

доцент кафедры «Электроснабжение промышленных предприятий», кандидат технических наук

Россия, 443100, Самара, ул. Молодогвардейская, 244

Список литературы

  1. Жежеленко И.В., Шидловский А.К., Пивняк Г.Г. и др. Электромагнитная совместимость потребителей: моногр. – М.: Машиностроение, 2012. – 351 с.
  2. Жежеленко И.В. Высшие гармоники в системах электроснабжения промпредприятий. – 6-е изд., перераб. и доп. – М: Энергоатомиздат, 2010. – 375 с., ил.
  3. Артюхов И.И., Сошинов А.Г., Бочкарева И.И. Электромагнитная совместимость и качество электроэнергии: учеб. пособие. – Волгоград: ИУНЛ ВолгГТУ, 2015. – 124 с.
  4. Будко С.И., Малышев С.А., Осипов В.С. Плавное регулирование температуры нагрева печи сопротивления с применением фильтра lineator для подавления высших гармоник // Сборник научных статей по материалам V Международной научно-практической конференции. 11 мая 2021 г., г. Уфа. – Уфа: Изд. НИЦ Вестник науки, 2021. – 236 с.
  5. Янченко С.А., Гужов С.В. Работоспособность и качество функционирования электротехнических комплексов и систем в режимах несинусоидальности напряжения: учеб. пособие. – М.: Изд-во МЭИ, 2016. – 44 с.
  6. Зимин Р.Ю. Повышение качества электроэнергии в электротехнических комплексах предприятий нефтедобычи гибридными фильтрокомпенсирующими устройствами: Дис. … канд. техн. наук. – СПб: Санкт-Петербургский горный университет, 2020.
  7. Куско А., Томпсон М. Качество энергии в электрических сетях / пер. с англ. А.Н. Рабодзян. – М.: Додэка-ХХІ, 2008. – 336 с.: ил.
  8. Козлов В.Г. Электромагнитная совместимость РЭС: Учеб. пособие. – Томск: Томский гос. ун-т систем управления и радиоэлектроники, 2009.
  9. Васильев Б.В., Аристов Е.В., Хузин Р.А. Исследование характеристик трехфазного мостового тиристорного преобразователя: Метод. руководство по курсу «Элементы систем автоматики» Пермь: Пермский гос. техн. ун-т, 2006.
  10. Бар В.И. Основы преобразовательной техники: Курс лекций. – Тольятти: Тольяттинский гос. ун-т, 2002.
  11. Гельман М.В., Дудкин М.М., Преображенский К.А. Преобразовательная техника: учеб. пособие. – Челябинск: Изд. центр ЮУрГУ, 2009. – 425 с.
  12. Янченко С.А., Гужов С.В. Работоспособность и качество функционирования электротехнических комплексов и систем в режимах несинусоидальности напряжения. – М.: Изд-во МЭИ, 2016.
  13. Нестеров С.А. Шестифазные схемы выпрямления // Электроника и информационные технологии. – Саранск: Мордовский гос. ун-т им. Н.П. Огарева, 2009. – № 2 (7).
  14. Крючкова И.В. Ряды и преобразование Фурье: метод. указания. – Оренбург: Оренбургский гос. ун-т, 2011. – 59 с.
  15. Егорова Г.Ф., Павлова Г.А., Мазуренко И.А. Ряды Фурье: практикум по математическому анализу. – Самара: Самар. гос. техн. ун-т, 2011. – 46 с.
  16. Романова Л.Д., Шаркунова Т.А., Елисеева Т.В. Интегральные преобразования: учеб. пособие. – Пенза: Изд-во ПГУ, 2015. – 80 с.
  17. Лоссов К.И. Ряды Фурье: учеб. пособие. – M.: МИИГАиК, 2014. – 41 с.
  18. Копытин И.И. Методика расчета показателей качества электрической энергии. – Курган: Курганский гос. ун-т, 2011.
  19. ГОСТ 13109–97. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
  20. ГОСТ 32144–2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения. – М.: Стандартинформ, 2014.

Дополнительные файлы

Доп. файлы
Действие
1. JATS XML
2. Рис. 1. Расчетная схема

Скачать (13KB)
3. Рис. 2. Трансформатор «звезда – звезда» и выпрямитель по схеме Ларионова

Скачать (15KB)
4. Рис. 3. Диаграммы напряжений и токов

Скачать (39KB)
5. Рис. 4. Расчетная графическая функция

6. Рис. 5. Первичная обмотка в треугольник

7. Рис. 6. Векторная диаграмма

Скачать (12KB)
8. Рис. 7. Трехфазная нулевая схема

Скачать (11KB)
9. Рис. 8. Расчетная графическая функция 3-фазной нулевой схемы


© Осипов В.С., 2021

Creative Commons License
Эта статья доступна по лицензии Creative Commons Attribution 4.0 International License.
