Clinical possibilities of applying the method of photostatic biometrics of plaster models of jaws
- Authors: Dmitrienko D.S.1, Shkarin V.V.1, Fomin I.V.2, Dmitrienko T.D.1
-
Affiliations:
- Volgograd State Medical University
- First Moscow State Medical University named after I.M. Sechenov (Sechenov University)
- Issue: Vol 20, No 4 (2023)
- Pages: 49-53
- Section: Original Researches
- URL: https://journals.eco-vector.com/1994-9480/article/view/626011
- DOI: https://doi.org/10.19163/1994-9480-2023-20-4-49-53
- ID: 626011
Cite item
Full Text
Abstract
The development of modern methods of biometrics is an urgent task of clinical dentistry. Aim. To determine the clinical possibilities of applying the method of photostatic biometrics of plaster models of jaws.
Material and methods. A retrospective study was conducted on 46 pairs of plaster jaw models with physiological occlusion. Biometrics of jaw models from plaster was carried out according to generally accepted methods. The method of photostatic biometrics of jaw models is based on photographing models with a ruler for the convenience of subsequent scaling. The photo was marked with landmarks and reference lines in various directions.
Results. The depth of the dental arch, or molar sagittal of the upper arch, when measured on the models was (44.16 ± 1.14) mm, and in the photo – (47.31 ± 1.29) (p ˂ 0.05). On the lower jaw, the dimensions were (44.86 ± 1.05) mm and (40.46 ± 1.2) mm, respectively (p ˂ 0.05). The differences in the size of the arc depth are explained by the complexity of the biometrics of plaster models and the determination of the landmark (conditional transversal) using a conventional caliper and ruler. Rotation angles of the second molars averaged (15.01 ± 0.21) degrees on the upper jaw and (12.49 ± 0.18) degrees on the lower arch. The first upper molars were rotated at (19.96 ± 0.22) degrees, and the lower ones were slightly smaller (17.52 ± 0.16) degrees.
Conclusion. Thus, the method of photostatic biometrics of plaster models of jaws can be used as an additional study designed to assess the position of key teeth and interstitial point when superimposed on the model of various geometric shapes and the template of the individualized dental arch and allows you to determine the angles of rotation of the teeth.
Full Text
ВВЕДЕНИЕ
Методы биометрической диагностики является основой многих диагностических мероприятий в клинической ортодонтии и протетической стоматологии. При этом предложены многочисленные ориентиры для измерений, отвечающие требованиям поставленных исследователями задач [1].
Нередко специалисты проводят сравнительный анализ биометрии зубных дуг с измерениями на голове, лице и, в частности, его гнатической части [2]. Оценивается соразмерность аркадных параметров с суставными условными фигурами, образованными линиями, соединяющими полюса суставных головок [3].
Многочисленными исследованиями специалистами доказана типологическая вариабельность зубных дуг и представлены их основные размеры в различных направлениях, как в норме, так и при аномалиях окклюзии [4].
Отмечены особенности вертикальных параметров, как в норме, при разных типах роста челюстей, так и при патологии, обусловленной изменением вертикальных параметров гнатического отдела лица [5].
Наиболее распространенным методом исследования гипсовых моделей челюстей является одонтометрический анализ, с учетом групповой принадлежности зубов [6]. В одонтометрии показатели нередко определяют половые признаки индивидуумов, на что указывают специалисты [7]. При этом исследователи отмечают, что при измерении зубов, как на гипсовых моделях, так и непосредственно в полости рта, достоверных различий не отмечается.
Оценивая параметры зубочелюстных дуг, специалисты определили особенности морфологического строения при сопутствующей соматической патологии, в частности, при дисплазии соединительной ткани [8]. В данной работе представлены некоторые фенотипические проявления диспалазии в зубочелюстной системе.
Методы исследования гипсовых моделей челюстей являются неотъемлемой частью диагностических мероприятий при врожденной патологии зубочелюстной области, особенно при расщелинах верхней губы и альвеолярного отростка [9].
В последнее время, в связи с развитием цифровой фотографии, широкое распространение получили методы фотостатического анализа различных отделов зубочелюстной системы. Цифровизация основных параметров осуществляется при использовании компьютерной томографии [10]. Показаны особенности измерения суставного пространства и расположения костных структур сочленения с учетом анатомической вариабельности гнатофациальных структур [11].
При изучении расположения зубов и оценки их ротации в зубной дуге при различных типологических вариантах отмечена незаменимая роль исследования по фотографиям моделей, полученных в окклюзионной норме [12]. Особенностям изменения положения зубов в ходе ортодонтического лечения уделяется специалистами в ходе экспериментальных исследований [13]. Показаны методы анализа зубных дуг при наличии деформаций в горизонтальном направлении, как по сагиттали, так и по трансверсали [14].
Большая часть биометрических исследований, как показывает анализ литературных наблюдений, проводится с использованием гипсовых моделей, получаемых на разных этапах лечения. К тому же модели челюстей нередко фотографируют и используют в архивных целях. В то же время практически недостаточно сведений о применении метода фотоанализа масштабированных гипсовых моделей челюстей в клинической ортодонтии, что определяет цель работы.
ЦЕЛЬ РАБОТЫ
Определить клинические возможности применения метода фотостатической биометрии гипсовых моделей челюстей.
МЕТОДИКА ИССЛЕДОВАНИЯ
Ретроспективное исследование проведено на 46 парах гипсовых моделей челюстей с физиологическим прикусом из музея кафедры. Биометрию моделей челюстей из гипса проводили по общепринятым методикам с использованием штангенциркуля-одонтометра, ножки которого были заостренными, что позволяло их размещать в межзубных промежутках. Учитывая рекомендации специалистов, измерения зубов проводили между наиболее удаленными точками проксимальных сторон и в вестибулярно-лингвальном направлении. Результаты одонтометрии позволяли определить длину зубной дуги как сумму мезиально-дистальных размеров коронок. Модуль моляров, определяющий дентальный тип (макро-/микродонтизм) рассчитывали через полусуммы сагиттального и трансверсального диаметров коронок моляров. Ориентирами для измерения зубных дуг были рвущие бугры клыков, межрецовая (центральная точка) и дистальные бугорки вторых моляров вблизи вестибулярно-окклюзионного контура.
Метод фотостатической биометрии гипсовых моделей челюстей основан на фотографировании моделей с линейкой для удобства последующего масштабирования. На фотографии наносили ориентиры и реперные линии в различных направлениях. Точки для измерения определят исследователь самостоятельно с учетом намеченных задач (рис. 1).

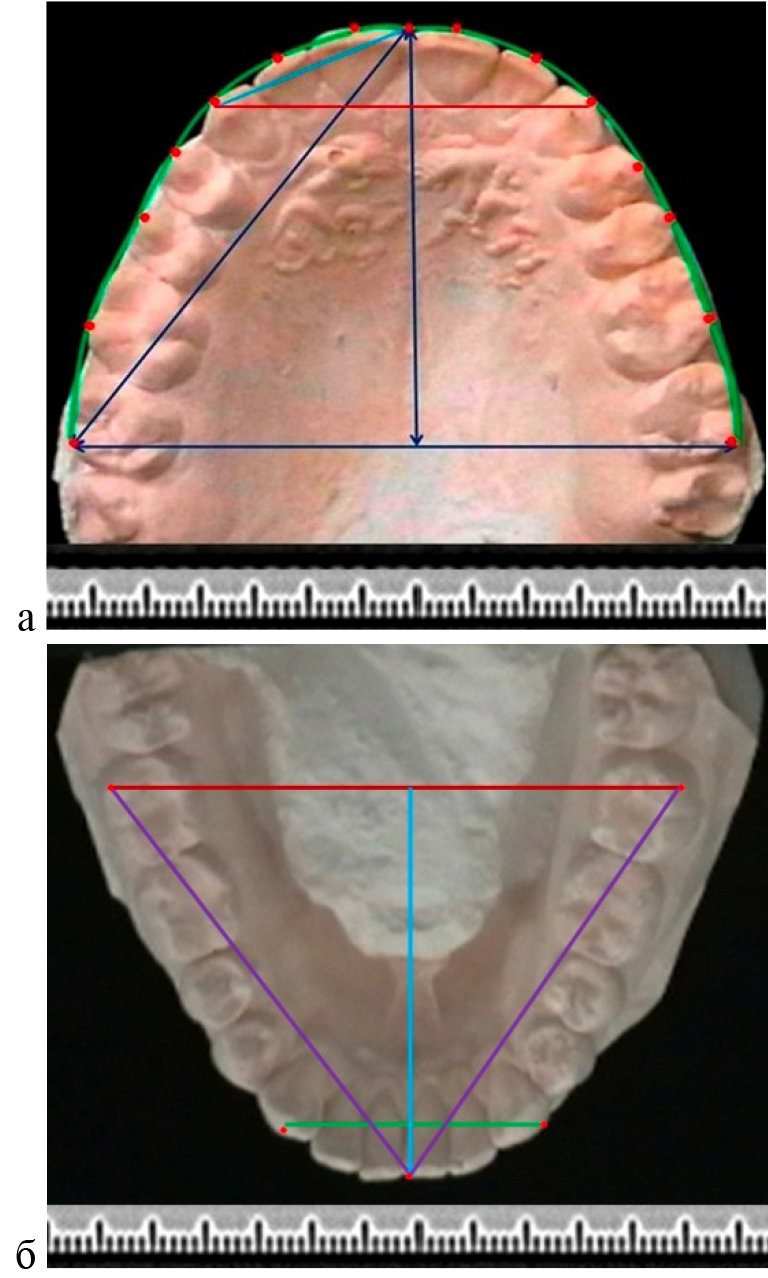

Рис. 1. Фотографии гипсовых моделей верхней (а) и нижней (б) челюсти с нанесенными ориентирами для биометрии и построения геометрических фигур
В соответствии с задачами настоящего исследования на фотографии основным ориентиром была постериальная трансверсаль (ширина между вторыми молярами), которая считается относительно стабильным ориентиром в биометрии зубных дуг. Точка, расположенная на середине указанной линии, позволяла построить условную срединную сагитталь (перпендикуляр) которая при физиологической форме арки проходила между центральными резцами. Диагональные размеры дуги и переднего сектора измеряли от резцовой точки до молярного и клыкового ориентиров.
Углы ротации зубов определяли по отношению к трансверсальной линии зубной арки. При этом условная вестибулярно-лингвальная линия коронки зуба соединяла срединные точки вестибулярного и лингвального окклюзионного контура.
Проводили сравнительный анализ диагональных, широтных и передне-задних размеров зубных арок, с последующим сравнительным анализом фотостатической и общепринятой биометрии.
Полученные данные анализировали с использованием статистических программ, адаптированных к таблицам Excel.
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ И ИХ ОБСУЖДЕНИЕ
Сравнительный анализ результатов биометрии на гипсовых моделях и с использованием метода фотостатической биометрии показал, что наиболее достоверные различия были получены по результатам одонтометрии, а разница в размерах составляла (2,93 ± 0,91) мм на верхней челюсти и (3,49 ± 0,73) мм на нижней дуге (табл.).
Результаты сравнительной биометрии зубных дуг
Проводимые измерения | Размеры при биометрии, мм | |||
на гипсовых моделях челюсти | На фотографиях зубной дуги | |||
верхней | нижней | верхней | нижней | |
Клыковая трансверсаль | 37,12 ± 0,72 | 29,07 ± 0,48 | 36,66 ± 0,84 | 28,74 ± 0,53 |
Молярная трансверсаль | 60,70 ± 1,42 | 54,73 ± 1,37 | 59,98 ± 1,75 | 54,25 ± 1,63 |
Клыковая диагональ | 20,41 ± 0,38 | 15,49 ± 0,21 | 20,19 ± 0,32 | 15,28 ± 0,16 |
Молярная диагональ | 55,31 ± 1,34 | 51,32 ± 1,37 | 53,86 ± 1,39 | 50,22 ± 1,35 |
Клыковая сагитталь | 9,58 ± 0,34 | 5,73 ± 0,23 | 8,48 ± 0,26 | 5,08 ± 0,16 |
Молярная сагитталь | 44,16 ± 1,14 | 44,86 ± 1,05 | 47,31 ± 1,29 | 40,46 ± 1,23 |
Сумма 14 зубов | 114,12 ± 1,11 | 107,66 ± 0,62 | 111,19 ± 1,23 | 104,16 ± 0,64 |
Средняя величина ширины зубных дуг, измеряемая между вторыми молярами на моделях челюстей из гипса, составляла на верхней челюсти (60,70 ± 1,42) мм. А на нижней зубной арке она была (54,73 ± 1,37) мм. При анализе указанного параметра на фотографиях моделей показатель на верхней и нижней челюсти составил (54,73 ± 1,37) и (54,25 ± 1,63) мм соответственно.
Средняя величина межклыковой трансверсали, по данным биометрии моделей челюстей из гипса, составляла на верхней челюсти (37,12 ± 0,72) мм. А на нижней зубной арке (29,07 ± 0,48) мм. При анализе указанного параметра на фотографиях моделей показатель на верхней и нижней челюсти составил (36,66 ± 0,84) и (28,74 ± 0,53) мм соответственно.
Величина клыковой диагонали верхней дуги при измерении непосредственно на моделях составила (20,41 ± 0,38) мм, а фотостатический анализ показал, что диагональ переднего сектора дуги была (20,19 ± 0,32) мм и достоверных различий при измерении с использованием различных методов нами не отмечено (р ˃ 0,05). Аналогичная ситуация была отмечена и при измерении резцово-молярного расстояния по диагонали.
Глубина зубной дуги, или молярная сагитталь верхней дуги, при измерении на моделях составляла (44,16 ± 1,14) мм, а на фотографии – (47,31 ± 1,29) мм (р ˂ 0,05). На нижней челюсти размеры составили (44,86 ± 1,05) и (40,46 ± 1,2) мм соответственно (р ˂ 0,05). Отличия размеров по глубине переднего сектора дуги были менее выражены, что связано с ее малыми размерами. Различия размеров глубины дуги объясняется сложностью биометрии гипсовых моделей и определения ориентира (условной трансверсали) с использованием обычного штангенциркуля и линейки.
Метод фотостатической биометрии позволял определить углы ротации зубов, что сложно было сделать на обычной гипсовой модели без применения необходимого одонтометрического инструментария. В связи с этим указанный параметр измеряли только с использованием метода фотостатической биометрии.

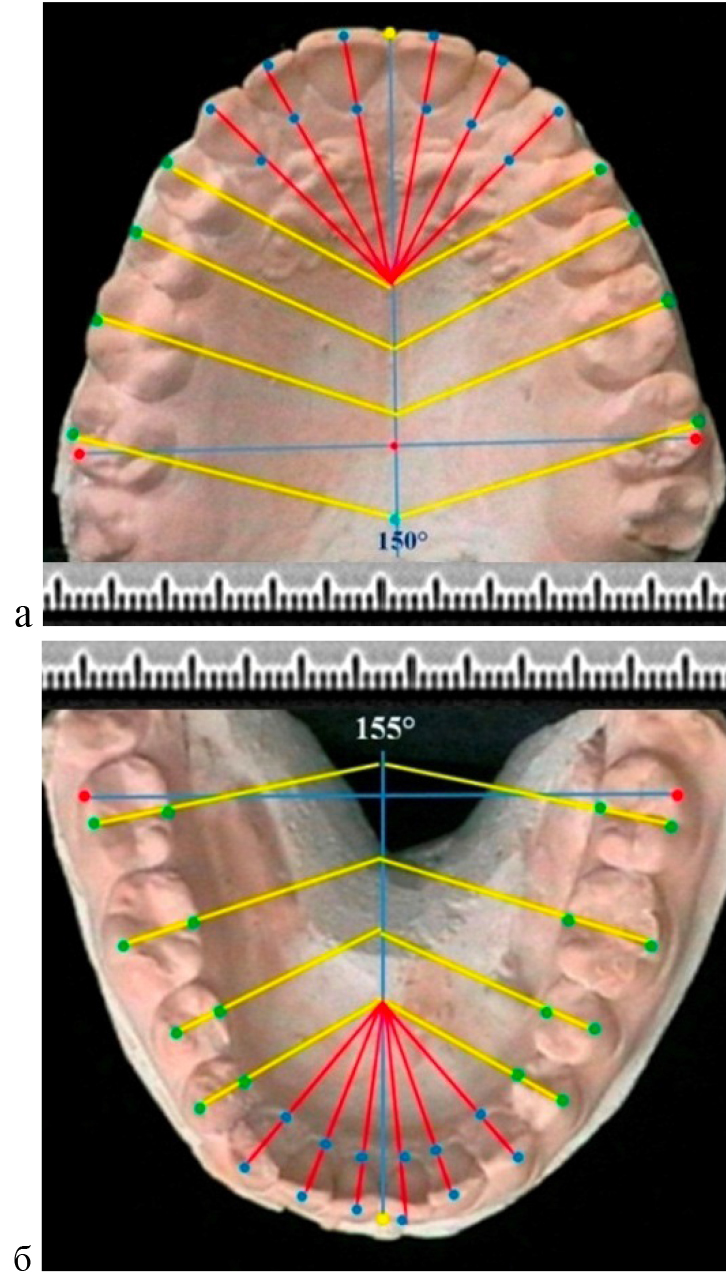

Рис. 2. Фотографии гипсовых моделей верхней (а) и нижней (б) челюсти с нанесенными реперными линиями для определения углов ротации
В исследуемой группе углы ротации вторых моляров составили в среднем (15,01 ± 0,21) градуса на верхней челюсти и (12,49 ± 0,18) градуса на нижней дуге. Первые верхние моляры были ротированы на (19,96 ± 0,22) градуса, а нижние несколько меньше – (17,52 ± 0,16) градуса.
Ротация вторых верхних премоляров к условной трансверсали составляла по (25,08 ± 0,16) градуса с каждой стороны дуги и практически не отличалась от величины ротации первых нижних моляров, которая составляла (24,99 ± 0,19) градуса (р ˃ 0,05). Вторые нижние премоляры были ротированы на (22,52 ± 0,17) градуса, а верхние первые премоляры – на (26,48 ± 0,19) градуса.
Ротация верхних клыков к условной трансверсали составляла по (45,02 ± 0,31) градуса, а на нижней дуге искомая величина составляла (47,49 ± 0,28) градуса и показатели достоверно отличались (р ˂ 0,05).
Результаты исследования показали, что метод фотостатической биометрии гипсовых моделей не позволяет проводить исследования, направленные на определение размеров апикальных базисов, параметров твердого неба и имеются погрешности при одонтометрии, в частности мезиально-дистальных и вестибулярно-язычных размеров. Впрочем, данный метод и не предназначен для указанных измерений.
ЗАКЛЮЧЕНИЕ
Таким образом, метод фотостатической биометрии гипсовых моделей челюстей может быть использован в качестве дополнительного исследования, предназначенного для оценки положения ключевых зубов и межрезцовой точки при наложении на модель различных геометрических фигур и шаблона индивидуализированной зубной дуги.
