The choice of design parameters of main and conrod bearings for passenger car engines

Full Text

ВВЕДЕНИЕ

Созданию нового двигателя как правило предшествует так называемый бенчмаркинг – изучение аналогов, конструктивный, технологический анализ параметров отдельных компонентов. В первую очередь это относится к деталям, определяющим архитектуру двигателя – цилиндро-поршневой группе и кривошипно-шатунному механизму.

Здесь приведены некоторые конструктивные параметры современных автомобильных ДВС, поставленных на производство после 2000 г. Имеются в виду двигатели легковых автомобилей как дизели, так и искровые, с числом цилиндров от 2-х до 12-ти и рабочим объемом одного цилиндра от 165 см³ до 844 см³.

Подшипники скольжения относятся к критическим компонентам – их конструкция в значительной степени определяет степень форсирования мотора, его ресурс, надежность и безотказность. Поэтому конструктор одной из первых решает задачу выбора технических решений по дизайну коренных и шатунных подшипников, определения требований к материалам вкладышей, системе смазки, технологии изготовления коленчатого вала, блока цилиндров и т. д.

Несмотря на многообразие конструктивных схем двигателей, существуют определенные закономерности в геометрических параметрах подшипниковых узлов. Они отражены в учебниках по ДВС и учебных пособиях профильных кафедр университетов в виде рекомендаций конструкторам и студентам. Интересно сравнить эти рекомендации с некоторыми выводами упомянутого выше бенчмаркинга.

В работе использованы следующие обозначения и сокращения:

D_c – диаметр цилиндра;

S_p – ход поршня;

r – радиус кривошипа;

L_c – длина шатуна;

λ – отношение r/Lc ;

d – диаметр шатунной шейки;

d1 – диаметр коренной шейки;

L_cp – длина шатунной шейки;

L_mp – длина коренной шейки;

L_cb – ширина шатунного подшипника;

L_mb – ширина коренного подшипника;

F_e – условная сила, действующая вдоль шатуна;

A_p – площадь поршня;

A_cb – площадь проекции шатунного подшипника;

A_mb – площадь проекции коренного подшипника;

P_e – среднее эффективное давление двигателя;

p_cb – условное среднее давление в шатунном подшипнике.

При оценке технического уровня двигателей часто используют относительные величины, например, S/D_c – отношение хода поршня к диаметру цилиндра; λ = r/L_c – отношение радиуса кривошипа к длине шатуна, литровую мощность и т. д. (с результатами исследований других удельных показателей современных автомобильных ДВС можно ознакомиться в работе [1]). Для коренных и шатунных подшипников используют параметры d/D_c, d1/D_c – диаметр шатунной и коренной шеек, отнесенный к диаметру цилиндра Dc, а также относительную длину шейки – L_cp/d, L_mp/d1 или L_cp/Dc, L_mp/D_c (длина шатунной и коренной шейки, отнесенная к диаметру соответствующей шейки или к диаметру цилиндра D_c).

В учебной литературе [2–5] приведены рекомендации по выбору этих параметров, см. табл. 1. Однако эти данные полезны для проектирования элементов коленчатого вала – шатунных и коренных шеек, но не достаточны для конструирования собственно подшипниковых узлов, в частности, шатунного подшипника, поскольку ширина его рабочей поверхности существенно меньше длины шатунной шейки – на величину галтелей, которые обычно выполняют радиусом 2–3 мм (итого, для рядного двигателя эта величина составляет 4–6 мм, см. рис. 1). Проведенные исследования восполняют этот недостаток и дают представление не только об упомянутых выше отношениях, но и величинах L_cb/d, L_mb/d1 в современных ДВС. В ряде случаев полезно знать также величину L_cb/Dc, L_mb/D_c – ширину подшипника относительно диаметра цилиндра D_c.



Таблица 1. Рекомендации по выбору конструктивных соотношений [2–5]

Table 1. Recommendations for the choice of design constructive ratios [2–5]

	d/Dc	d1/Dc	Lcp/d	Lmp/d1	Lcp/Dc	Lmp/Dc
Дизели	0,60-0,85 [2] 0,64-0,75 [3] 0,56-0,72 [4] 0,64-0,75 [5]	0,70-1,0 [2] 0,72-0,90 [2] 0,70-0,80 [4] 0,70-0,90 [5]	- 0,50-0,65 [3] 0,50-0,65 [4] -	- 0,45-0,60 [3] 0,40-0,60 [4] -	- - - 0,70-1,0 [5]	- - - 0,45-0,60 [5]
Искровые	0,50-0,65 [2] 0,60-0,70 [3] 0,55-0,68 [4] 0,60-0,70 [5]	0,6-0,75 [2] 0,65-0,80 [3] 0,60-0;70 [4] 0,60-0;80 [5]	- 0,45-0,65 [3] 0,45-0,62 [4] 0,45-0,95 [5]	- 0,50-0,60 [3] 0,45-0,60 [4] -	- - - 0,45-0,65 [5]	- - - 0,45-0,60 [5]

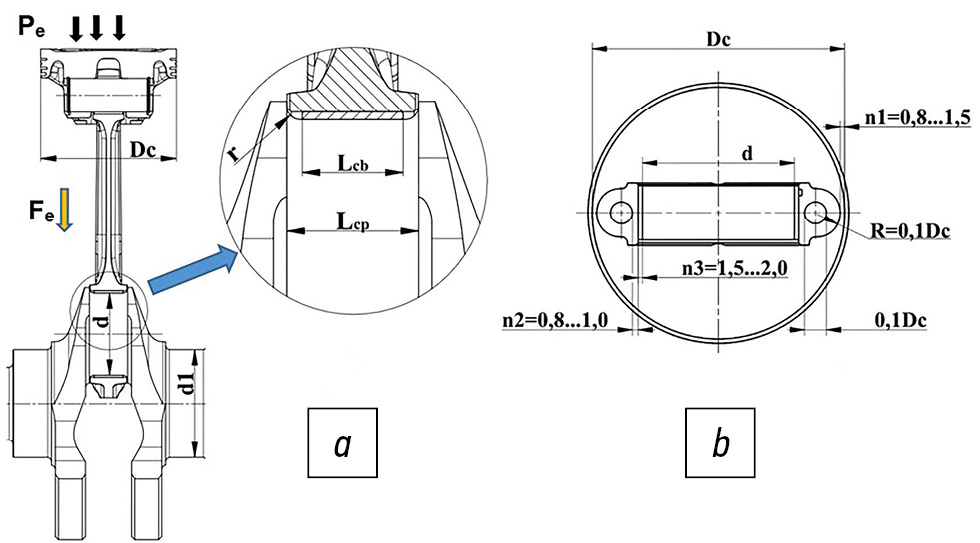

Рис. 1. Узел шатунного подшипника.

Fig. 1. Сonnecting rod bearing assembly.



Анализ показал, что рекомендации [2–5], касающиеся d/Dc и d1/Dc, опубликованные 40–60 лет назад, в целом сохраняют актуальность. Мы можем лишь уточнить диапазоны, характерные для современных ДВС рабочим объемом цилиндра до 1,0 л: d/D_c=0,52–0,78 и d1/D_c=0,52–0,92 с наиболее плотным распределением вокруг значений 0,65 и 0,70 соответственно (рис. 2). Взаимосвязь d и Dc очевидна (рис. 1, b) – конструктор весьма ограничен в выборе отношения d/D_c. С одной стороны, увеличение d и, как следствие, увеличение перекрытия шеек полезно для повышения жесткости и прочности коленчатого вала. С другой стороны, увеличение d ведет к возрастанию потерь на трение в подшипниковом узле из-за увеличения скорости скольжения. Но здесь нельзя произвольно варьировать d, поскольку необходимо обеспечить технологическое требование свободного прохода шатуна через цилиндр в процессе сборки (и ремонта) двигателя. Технологический зазор n1 должен быть не менее 0,8 мм, см. рис. 1, b.

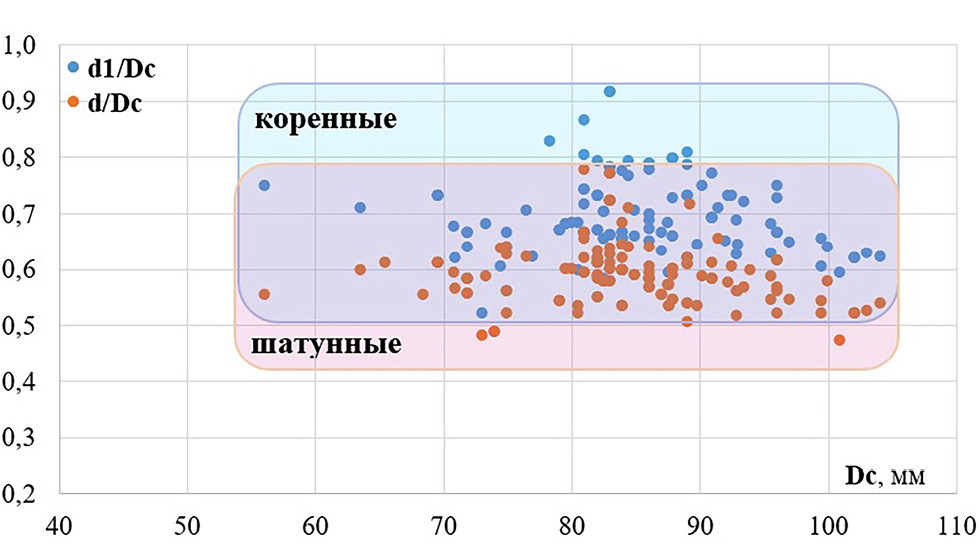

Рис. 2. Относительный диаметр шатунной и коренной шеек.

Fig. 2. Relative diameter of connecting rod and main journals.



Для двигателей с рабочим объемом цилиндра 400–700 см³ можно использовать эмпирическую зависимость:

d = 0,7∙D_c – 2(n1+n2+n3) = 0,7·D_c – (6,2–8,4) мм,

где n1 – («сборочный») зазор между крышкой шатуна и стенкой цилиндра – 0,8–1,0 мм; n2 – минимальная толщина крышки шатуна в зоне отверстия под шатунный болт – 0,8–1,2 мм; n3 – толщина шатунного вкладыша – 1,5–2,0 мм.

Однако для отношений L_cp/d и L_mp/d1 ситуация иная – рекомендации работ [3, 4] (выделено голубым на рис. 3) охватывают менее половины реально существующего диапазона L_cp/d =0,3–0,6.

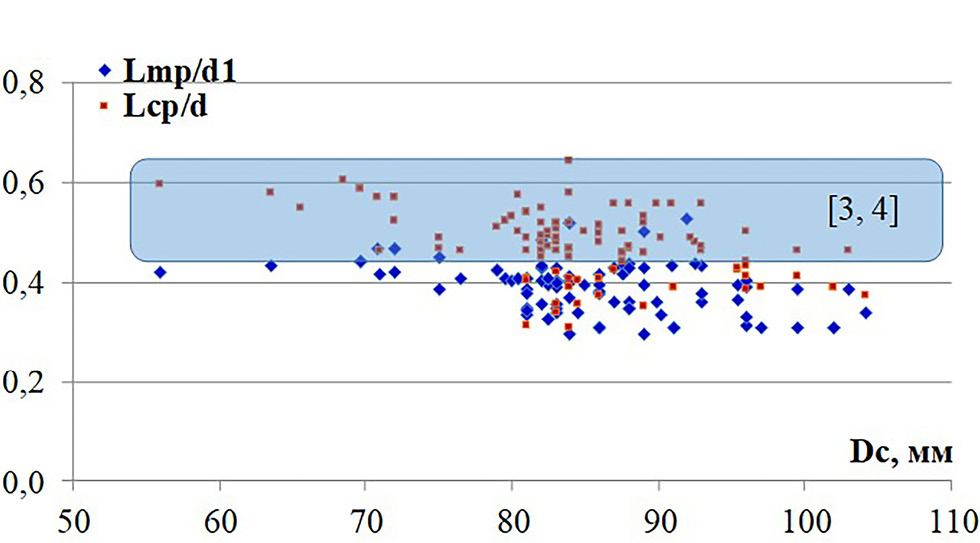

Рис. 3. Относительная длина коренной (L_mp/d1) и шатунной (L_cp/d) шеек.

Fig. 3. Relative length of main (L_mp/d1) and connecting rod (L_cp/d) journals.



Для анализа конструктивных соотношений деталей силового механизма использование L_cp не всегда удобно, поскольку у V-образных двигателей с рядом сидящими шатунами формальная величина L_cp/D_c, естественно, будет отличаться примерно вдвое. К тому же L_cp включает в себя и нерабочую часть шатунной шейки – галтели. Поэтому для проектирования кривошипной головки шатуна и определения параметров шатунного подшипника важным является не столько L_cp/Dc сколько L_cb/Dc, где L_cb – ширина вкладыша шатунного подшипника. Но в отечественной учебной литературе таких данных практически нет, за исключением [5]. Далее приведены иллюстрации и комментарии, в основном касающиеся шатунных подшипников, которые, как правило, являются наиболее нагруженными. Однако все сказанное можно отнести и к коренным подшипникам.

На рис. 4 приведены результаты обработки данных 120 двигателей – дизельных и искровых и их модификаций. Видим, что L_cb/D_c (рис. 4, a) практически полностью укладывается в диапазон 0,15–0,3 независимо от Dc и типа двигателя. Те же данные по размерам шатунных подшипников, но представленные относительно диаметра шатунной шейки d, показаны на рис. 4, b. Рекомендации [5] лишь слегка захватывают верхнюю часть диапазона изменения L_cb/D_c и L_cb/d, характерного для современных автомобильных двигателей. Но это не ошибка авторов [2–5]. Таковы были двигатели в период написания учебников.

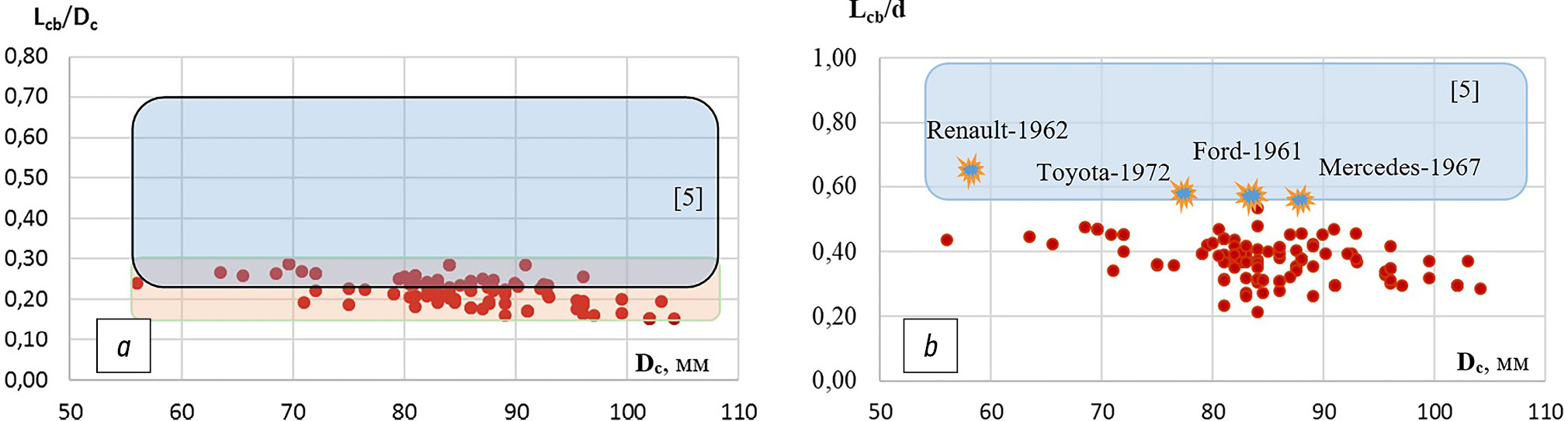

Рис. 4. Относительная длина шатунного подшипника: a – L_cb/D_c; b – L_cb/d.

Fig. 4. Relative length of connecting rod bearing: a – L_cb/D_c; b – L_cb/d.



На рис. 4, b специальными метками показаны значения L_cb/d некоторых двигателей 60–70-х годов. Этот рисунок наглядно иллюстрирует результат эволюции автомобильных двигателей за последние 60 лет.

Интересно рассмотреть эти данные с другой стороны, представив их в зависимости от величины среднего эффективного давления P_e (рис. 5). Мы видим, что при относительно небольшой степени форсировки по наддуву – в пределах Pe=16–22 бар, существует множество двигателей с самыми различными значениями L_cb/Dc в упомянутом диапазоне 0,15–0,30. Однако для двигателей с высокой степенью наддува, имеющих Pe=25 бар и выше, пределы вариации Lcb/Dc заметно сужаются, приближаясь к среднему значению 0,22–0,23. Интересно также отметить, что наддувный дизель OM 617 производства 1979 года имел P_e=9,64 бар при относительной ширине шатунной шейки L_cb/D_c=0,308, а у современного оппозитного искрового двигателя Porsche 3,8L при P_e=24,8 бар величина L_cb/D_c составляет лишь 0,154. Там же для справки отмечен звездочкой новый отечественный двигатель 4,4 л-V8×90° ЧН8,8×9 4123.

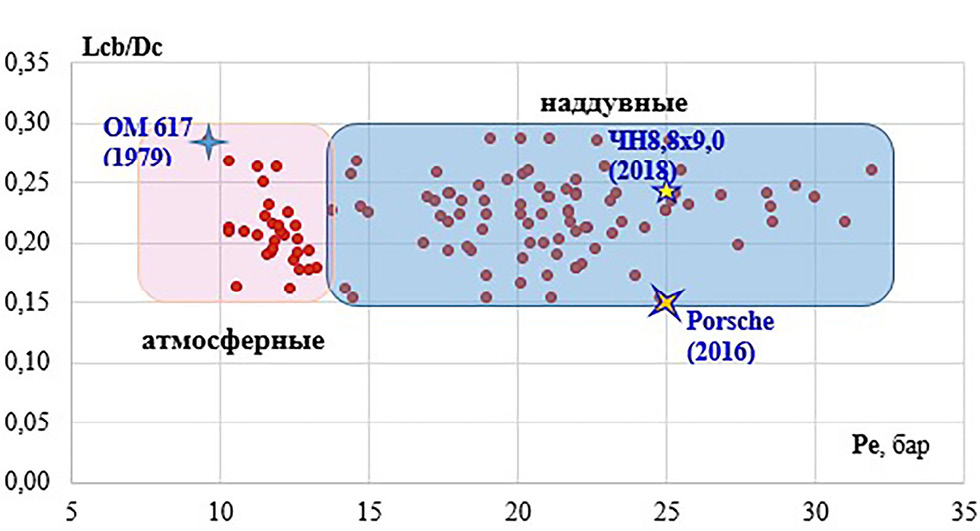

Рис. 5. Параметр L_cb/D_c в зависимости от среднего эффективного давления.

Fig. 5. Parameter L_cb/D_c depending on the mean effective pressure.



Вывод: современные подшипники имеют значительно более высокую несущую способность и, как следствие, стали значительно уже по размеру (или при сохранении размеров способны воспринимать большие нагрузки). Это и привело к существенному снижению параметра L_cb/D_c.

При проектировании подшипниковых узлов конструктор решает двуединую задачу выбора геометрических соотношений конструктивных элементов и типа вкладышей. При этом исходной величиной является нагрузка, но как ее определять и оценивать, остается вопросом. Существуют несколько методов, описанных в учебной литературе по ДВС и специальных изданиях, посвященных индустриальным подшипникам скольжения вообще [6] и двигательным в частности [3]. Простейшими являются расчеты по допустимому давлению в подшипнике p, которое определяют как суммарную силу F, отнесенную к площади проекции вкладыша, и по комплексу [pv], где v – скорость скольжения [6, 7]. Допускаемые величины р и [pv] определяются экспериментально и приведены в справочниках фирм-производителей вкладышей, например [8-10]. Но в настоящее время большинство конструкторов ориентируется на максимально допустимое давление в подшипнике, исходя из максимальной действующей суммарной (газовой Pz+инерционной Pj) силы. Различные типы подшипников имеют разный допустимый предел.

Однако может быть применен и другой метод, метод «обратного инжиниринга» – оценка и прогнозирование работоспособности подшипникового узла на основе статистического анализа параметров существующих двигателей-аналогов, т. е. бенчмаркинга.

Возьмем за основу среднее эффективное давление P_e – для анализируемых двигателей оно известно, поскольку известны рабочий объем и крутящий момент. Само по себе Pe – это условная, физически не существующая величина, и может быть интерпретирована так же, как и среднее индикаторное давление P_i – некое среднее давление, постоянно действующее на протяжении рабочего хода поршня от ВМТ к НМТ. В этом смысле и P_i, и P_e логически связаны и отражают силовую нагрузку на поршень. Будучи умноженным на площадь поршня A_p, оно преобразуется в некую условную силу F_e, действующую через поршневой палец на шатун:

F_e = P_e·A_p = P_e·πD_c2/4 (рис. 1, a).

Если разделить эту силу на площадь проекции шатунного подшипника, получим условное среднее давление в подшипнике:

p_cb = P_e·(A_p/A_cb) = (P_e·πD_c2/4)/L_cb·d

или

p_ecb=P_e·(π/4)/(Lc_b/D_c·d/D_c), (1)

где в знаменателе присутствуют уже знакомые нам относительные размеры подшипника L_cb/D_c и d/D_c.

Используя данные, отображенные на рис. 2, 4, определим:

p_cb_min= P_e·0,7854·(1/(0,3·0,8)=3,3P_e ,

p_cb_max= P_e·0,7854·(1/(0,15·0,45)=11,6P_e .

Т. е. условное среднее давление в шатунном подшипнике будет лежать в пределах p_cb= (3,3–11,6)P_e, для атмосферных двигателей – меньшее значение, для наддувных – большее. Для всех исследуемых двигателей и был проведен такой несложный расчет.

Каковы предельные значения p_cb в абсолютном выражении, видно из рис. 6, на котором представлены расчетные значения p_cb в зависимости от P_e у исследованных двигателей. Для двигателей с P_e=10–15 бар условное давление в подшипнике лежит преимущественно в диапазоне p_cb=50–100 бар; для двигателей с P_e=15–20 бар – пределах 80–125 бар; при P_e=20–25 бар и более – преимущественно в зоне p_cb = 120–250 бар.

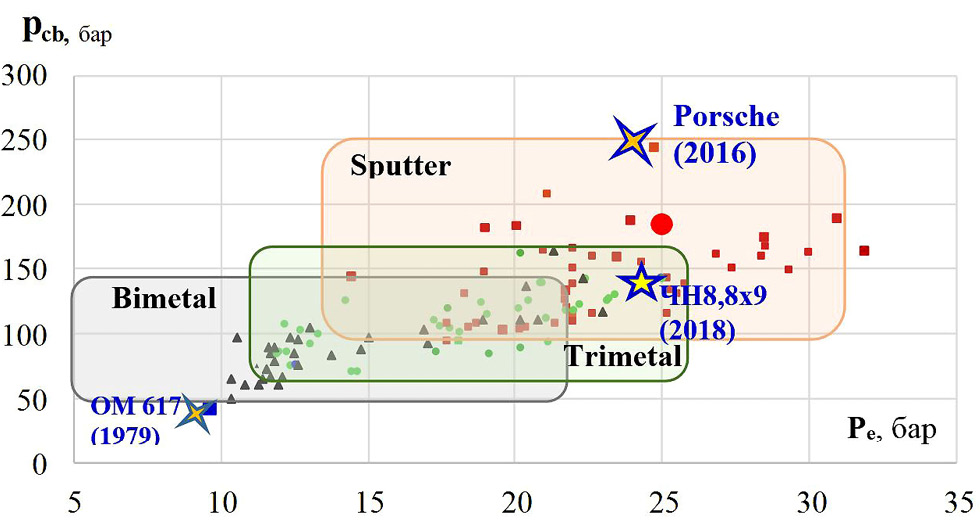

Рис. 6. Диапазоны применения подшипников различных типов: биметаллические; триметаллические; Sputter.

Fig. 6. Ranges of application of bearings of various types: bimetallic; trimetallic; Sputter.



Как эти данные могут помочь конструктору? В ходе бенчмаркинга был изучен вопрос о том, какие подшипники применены на тех или иных двигателях – дизелях, искровых, атмосферных, наддувных. Результат этого изучения также представлен на рис. 6.

Для лучшего понимания рис. 6 необходимо сделать некоторые комментарии. Все многообразие подшипников можно классифицировать (весьма условно) следующим образом:

• монометаллические (используются главным образом в виде бронзовых втулок, здесь не рассматриваются);
• биметаллические (Bimetal) – стальная основа («спинка») с нанесенным на нее тем или иным способом антифрикционным слоем (алюминиевый сплав или бронза);
• триметаллические (Trimetal) – более сложные композиции, предполагающие использование специальных технологий формирования несущего и вспомогательных слоев.

В свою очередь триметаллические подшипники также подразделяются по способу формирования несущего слоя: c полимерным покрытием с твердой смазкой, баббитовым слоем, антифрикционным сплавом на основе серебра и др. Одной из разновидностей триметаллических подшипников являются вкладыши с PVD-покрытием. Такие подшипники иначе называются Sputter – напыление [11–12].

Для биметаллических подшипников максимальная нагрузка составляет 30–50 МПа. Триметаллические подшипники в зависимости от применяемой технологии формирования несущего слоя выдерживают нагрузку до 65–70 МПа [13] – традиционные подшипники и до 120 МПа – подшипники с PVD-слоем или серебросодержащим сплавом [10, 14]. Нюансы конструкции триметаллических подшипников изложены в работе [10].

Наибольшей несущей способностью обладают триметаллические подшипники с PVD-покрытием (AlSn20Cu), но эти подшипники обладают также и наибольшим ресурсом. Технология PVD-покрытия применительно к подшипникам ДВС разработана в конце 80-х годов [15] и уже к середине 90-х была внедрена в серийное производство – сначала для двигателей VW и Daimler, затем и для многих других компаний [13].

При всех очевидных преимуществах подшипников Sputter эти подшипники значительно более чувствительны к качеству фильтрации масла и технологическим допускам на точность и чистоту обработки шеек коленчатого вала. Тем не менее, к настоящему времени, как показывает бенчмаркинг, практически все современные дизельные двигателе имеют по меньшей мере верхний шатунный вкладыш типа Sputter.

Возвратимся к рис. 6. Здесь черным цветом отмечены двигатели с биметаллическими вкладышами, зеленым – обычными триметаллическими, красным – вкладышами типа Sputter. Мы видим, что в атмосферных двигателях применяют, как правило, традиционные, хорошо себя зарекомендовавшие биметаллические подшипники. И нагрузка pcb, рассчитанная по формуле (1), для них лежит в пределах до 50–100 бар, в редких случаях – до 150 бар. Практически во всех наддувных двигателях, а это двигатели с Ре выше 12–13 бар – и дизели, и искровые – применяются триметаллические подшипники. Можно увидеть также, что у всех обследованных двигателей, у которых расчетное давление pcb в подшипнике превышает 150 бар, по меньшей мере шатунные подшипники выполнены по технологии Sputter. Например, конструктор проектирует двигатель, у которого по техническому заданию Dc=90 мм и Pe должно быть на уровне 25 бар. В ходе эскизной компоновки силового механизма получены желательные размеры шатунного подшипника Ø53×17 мм. Конструктор делает несложный расчет, определяя условную силу Fe: Fe=250 Н/см2×63,62 см2=15905 Н и затем условное давление pcb:pcb=15905/(5,3×1,7)= =1765,3 Н/см2=176,53 бар.

Судя по рис. 6, для принятого давления P_e=25 бар величина p_cb находится в розовой зоне (см. точку, отмеченную красным кружком), и конструктор должен решать: либо применить вкладыши типа Sputter, либо изыскивать пути уменьшения нагрузки на шатунный подшипник, увеличивая диаметр шейки и/или ширины вкладыша.

ЗАКЛЮЧЕНИЕ

Предложенный в настоящей работе метод обратного инжиниринга при проектировании подшипниковых узлов с использованием расчетной величины среднего давления p_cb в подшипнике, определяемой через среднее эффективное давление Ре двигателя по формуле (1), является удобным инструментом для выбора типа подшипника скольжения.
