ВВЕДЕНИЕ

Пуск холодного дизеля в условиях низких отрицательных температур окружающей среды представляет существенные трудности. К одной из основных причин затруднённого пуска в рассматриваемых условиях относится низкая температура воздушного заряда [1–4]. Низкая температура воздушного заряда на впуске и усиленный теплоотвод в стенки цилиндра приводят к тому, что значительно снижаются температура и давление рабочего тела в конце такта сжатия.

Результаты проведённых исследований [5] дизеля 1Ч9,5/8,0 в климатической камере при температуре –60 °С в режиме стартерной прокрутки показали, что мгновенное значение температуры в цилиндре не превышает 300 °С, среднее за цикл значение температуры не более –16 °С (при средней пусковой частоте n=135 мин^-1), что делает пуск дизеля в данных условиях в принципе невозможным. По данным работы [1], пуск дизеля возможен лишь, когда температура в конце такта сжатия в камере сгорания достигает 300–350 °С.

В этой связи актуальной задачей является разработка математического описания для исследования предпускового режима, пуска и работы дизеля с учётом подогрева воздуха во впускной системе в условиях низких отрицательных температур окружающей среды, а также установление закономерностей влияния параметров устройств подогрева воздуха на функционирование дизеля.

1. Анализ существующих способов подогрева воздуха во впускной системе дизелей

Анализ факторов, влияющих на воспламенение и сгорание рабочей смеси в цилиндрах дизеля показал, что для улучшения пусковых и эксплуатационных качеств дизеля при низких отрицательных температурах наиболее эффективен подогрев основных функциональных систем дизеля: системы топливоподачи, системы смазки и впускного тракта.

На практике в конструкции дизелей для подогрева воздуха на впуске широко используются свечи накаливания открытого и закрытого типа, которые могут устанавливаться как в камере сгорания, так и во впускном трубопроводе. Типичной конструкцией свечей для подогрева воздуха на впуске является свеча СН 150 мощностью 400 Вт с силой тока 45–47 А. Рабочая температура свечи составляет 900–950 °С и достигается через 40–60 с момента подключения к аккумуляторной батареи. Лучший теплоотвод от нагревательного элемента свечи обеспечивается при его фланцевом расположении. Применение свечи СН-150 обеспечивает увеличение температуры в цилиндре в конце такта сжатия на 20–35 °С, в результате чего минимальная температура пуска двигателя становится на 5–10 °С ниже [6].

Также для подогрева воздуха на впуске в условиях отрицательных температур окружающей среды широко применяется электрофакельный подогрев. При использовании такой системы подогрев воздуха во впускном канале осуществляется за счёт факела, образующегося в процессе сгорания топлива в камере свечи. При повороте ключа зажигания в первое положение происходит предварительный разогрев спирали свечи до 1000 °С в течении 1–2 мин. В момент прокрутки двигателя стартером открывается электромагнитный клапан, обеспечивающий подачу топлива к свече посредством подкачивающего насоса. Такой подогрев является более сложным, обеспечивает пуск дизелей при температуре до –25 °С [6].

Задача определения показателей рассматриваемых способов подогрева для обеспечения требуемого уровня температуры в конце такта сжатия при различных режимах работы двигателя может быть решена методами математического моделирования.

2. Разработка усовершенствованной математической модели дизеля

Для математического моделирования пуска и работы дизеля с учётом подогрева воздуха во впускной системе за основу была взята разработанная на базе тепломеханики [7, 8] математическая модель, рассмотренная в работах [9–11] и дополненная уравнениями скорости изменения температуры и плотности рабочего тела во впускной системе. Предлагаемый подход позволяет на более высоком уровне спрогнозировать уровень температуры рабочего тела в цилиндре при низких отрицательных температурах окружающей среды с учётом подогрева воздуха во впускной системе в процессе пуска и работы дизеля.

Для рассматриваемого одноцилиндрового дизеля 1Ч9,5/8,0 система уравнений математической модели основывается на законах сохранения энергии, массы, уравнениях движения твёрдых звеньев и включает 9 дифференциальных уравнений.

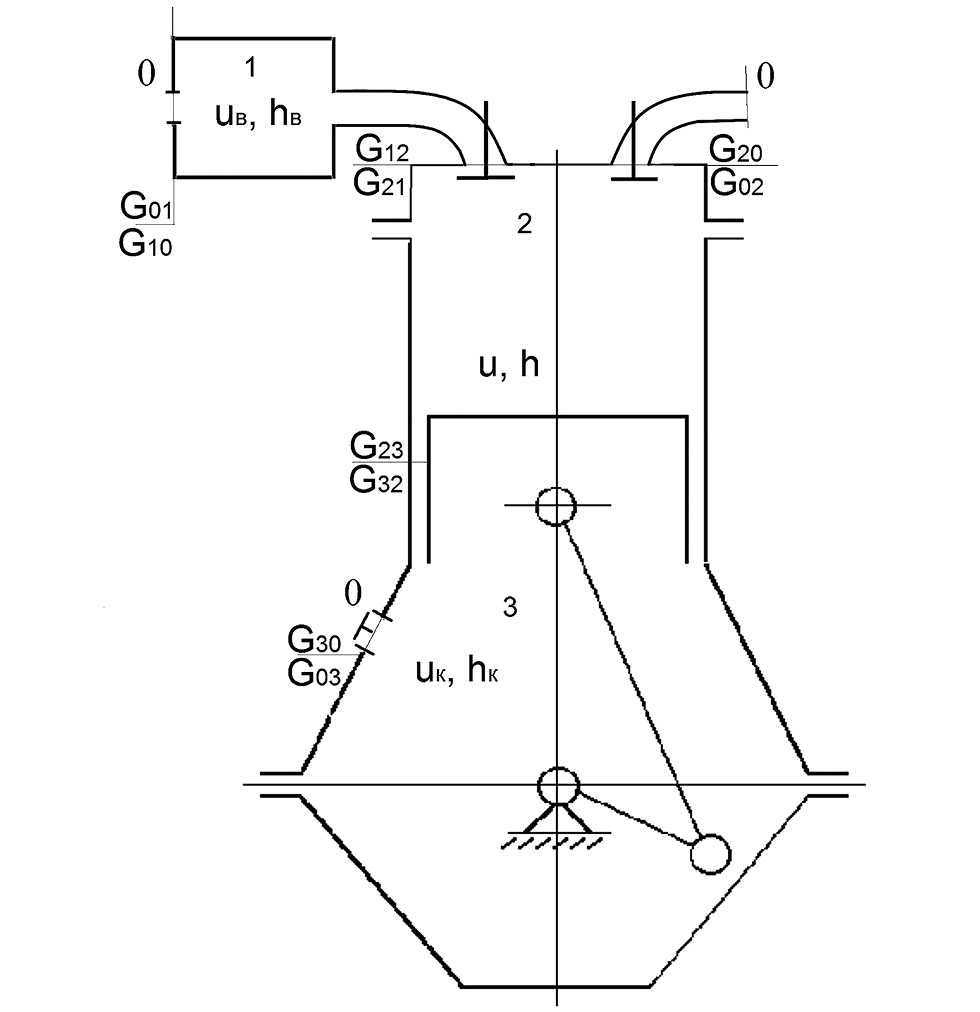

На рис. 1 приведена расчётная схема ДВС, построенная с точки зрения тепломеханики (термодинамики открытых систем).

Рис. 1. Расчётная схема ДВС.

Fig. 1. The analytical model of an ICE.

Дифференциальные уравнения скоростей изменения плотности и температуры рабочего тела в цилиндре с учётом утечек через зазоры в цилиндропоршневой группе (ЦПГ) имеют вид:

$\frac{d\rho }{d\tau }=\frac{1}{W}\left(G_{12}+G_{32}+G_{02}-G_{21}-G_{23}-G_{20}-\rho \cdot f_n\cdot \omega \cdot a_2\right)$; (1)

$\begin{array}{l}\frac{dT}{d\tau }=\frac{1}{c_v\rho W}\left[G_{12}\left(h_{\text{в}}-u\right)\right.+G_{32}\left(h_{\text{к}}-u\right)+G_{02}\left(h_0-u\right)-\\ -\left(G_{21}+G_{23}+G_{20}\right)(h-u)+{\dot{Q}}_g+{\dot{Q}}_e-{\dot{Q}}_t-\left.p\cdot f_{\text{п}}\cdot \omega \cdot a_2\right],\end{array}$ (2)

где $G_{12}\left(h_{\text{в}}-u\right)$ — приток энергии в полость цилиндра через впускной клапан; $G_{32}\left(h_{\text{к}}-u\right)$ — приток энергии в полость цилиндра из картера через зазоры в ЦПГ; $G_{02}\left(h_0-u\right)$ — приток энергии в полость цилиндра из окружающей среды; $G_{21}\left(h-u\right)$ — поток энергии из цилиндра двигателя во впускную систему; $G_{23}\left(h-u\right)$ — поток энергии из цилиндра двигателя в картер; $G_{20}\left(h-u\right)$ — поток энергии из цилиндра в окружающую среду.

Для описания изменения состояния газа в картере ДВС, который моделировался как полость переменного объёма , использовались аналогичные дифференциальные уравнения:

$\frac{d{\rho }_{\text{к}}}{\text{d}\tau }=\frac{1}{W_{\text{к}}}\left(G_{23}+G_{03}-G_{32}-G_{30}\right)$; (3)

$\frac{d{T}_{\text{к}}}{\text{d}\tau }=\frac{1}{c_{v\text{\hspace{0.17em}к}}\cdot {\rho }_{к}\cdot W_{\text{к}}}\left[G_{23}\left(h-u_{\text{к}}\right)+G_{03}\left(h_0-u_{\text{к}}\right)-\right.\left.\left(G_{32}+{\text{G}}_{\text{30}}\right)\left(h_{\text{к}}-u_{к}\right)\right]$, (4)

где $G_{23}\left(h-u_{\text{к}}\right)$ — приток энергии в картер двигателя из цилиндра через зазоры в ЦПГ; $G_{03}\left(h_0-u_{\text{к}}\right)$ — приток энергии в картер из окружающей среды; $G_{32}\left(h_{\text{к}}-u_{к}\right)$ — поток энергии из картера в полость цилиндра через зазоры в ЦПГ; ${\text{G}}_{\text{30}}\left(h_{\text{к}}-u_{к}\right)$ — поток энергии из картера двигателя в окружающую среду через систему вентиляции.

Слагаемые $G_{03}$ и $G_{03}\left(h_0-u_{\text{к}}\right)$ в уравнениях (3) и (4) принимались равными 0 с учётом особенностей работы системы вентиляции картера.

Для описания изменения состояния газа во впускной системе с учётом подогрева воздуха использовались дифференциальные уравнения в следующем виде:

$\frac{d{\rho }_{\text{в}}}{\text{d}\tau }=\frac{1}{W_{\text{в}}}\left[G_{01}+{\text{G}}_{\text{21}}-G_{10}-{\text{G}}_{\text{12}}\right]$; (5)

$\frac{d{T}_{\text{к}}}{\text{d}\tau }=\frac{1}{c_{v\text{\hspace{0.17em}в}}\cdot {\rho }_{в}\cdot W_{\text{в}}}\left[G_{01}\left(h_{о}-u_{\text{в}}\right)\right.+G_{21}\left(h-u_{\text{в}}\right)-\left(G_{10}+G_{12}\right)\left(h_{\text{в}}-u_{\text{в}}\right)+{\dot{Q}}_{g5}-\left.{\dot{Q}}_{t5}\right]$, (6)

где $G_{01}\left(h_0-u_{\text{в}}\right)$ — приток энергии во впускную систему из окружающей среды; $G_{21}\left(h-u_{\text{в}}\right)$ — приток энергии из полости цилиндра во впускную систему; $G_{10}\left(h_{\text{в}}-u_{\text{в}}\right)$ — поток энергии из впускной системы в окружающую среду; $G_{12}\left(h_{\text{в}}-u_{в}\right)$ — поток энергии из впускной системы через впускной клапан.

Угловая скорость и угол поворота коленчатого вала двигателя определялись из уравнений:

$\frac{d\omega }{d\tau }=\frac{1}{J}\left(M_d+M_n-M_c\right)$, (7)

$\frac{d\phi }{d\tau }=\omega$, (8)

$\frac{d{T}_{\text{ст}}}{\text{d}\tau }=\frac{1}{c\cdot m}\left({\dot{Q}}_{\text{t}}-{\dot{Q}}_{\text{н}}\right)$. (9)

В уравнениях (1)–(9) использовались следующие условные обозначения: τ — время; $T,\rho$ — температура и плотность рабочего тела в цилиндре; $T_{к},{\rho }_{к}$ — температура и плотность рабочего тела в картере; $T_{в},{\rho }_{в}$ — температура и плотность рабочего тела во впускной системе; $c_v,c_{vк},c_{vв}$ — удельная изохорная теплоёмкость рабочего тела в цилиндре, картере и впускной системе соответственно; $W,W_{к},W_{в}$ — текущий объём рабочего тела в цилиндре, картере и впускной системе соответственно; $f_{п}$ — площадь поршня; ω и φ — угловая скорость и угол поворота коленчатого вала; $G_i$ — секундные массовые расходы рабочего тела через впускной, выпускной клапаны, зазоры в ЦПГ, систему вентиляции картера и впускную систему, соответственно, согласно расчётной схеме (см. рис. 1); $u,h$ — удельная внутренняя энергия и энтальпия рабочего тела в цилиндре; $u_{к},h_{к}$ — удельная внутренняя энергия и энтальпия рабочего тела в картере; $u_{в},h_{в}$ — удельная внутренняя энергия и энтальпия рабочего тела во впускной системе; $h_0$ — удельная энтальпия воздуха окружающей среды; ${\dot{Q}}_{g5}$ — количество теплоты, выделяемое в единицу времени нагревательным устройством во впускном коллекторе; ${\dot{Q}}_{t5}$ — количество теплоты в единицу времени от рабочего тела во впускном коллекторе к внутренней стенке; ${\dot{Q}}_g$ — количество теплоты, выделяемое в единицу времени при горении рабочей смеси; ${\dot{Q}}_e$ — количество теплоты, выделяемое в единицу времени при включении свечи накаливания в цилиндре; ${\dot{Q}}_t$ — количество теплоты в единицу времени от рабочего тела в цилиндре к внутренней стенке двигателя; ${\dot{Q}}_{\text{н}}$ — количество теплоты в единицу времени от наружной стенки двигателя в окружающую среду; $T_{\text{ст}}$ — температура стенки; $c,m$ — удельная теплоёмкость и масса деталей, участвующих в процессе теплообмена; $J$ — момент инерции; $M_d$ — движущий момент; $M_{п}$ — пусковой момент; $M_c$ — момент сопротивления.

В математической модели условием воспламенения топлива являлось достижение максимальной температуры рабочего тела в цилиндре, равной 300 °С [1].

Движущий момент в уравнении (7) для рассматриваемого одноцилиндрового дизеля определяется следующим образом:

$M_d=a_4\left[\left(p-p_0\right)\cdot f_{\text{н}}-F_{\text{tr}}-a_3\cdot m_n\cdot {\omega }^2-a_2\cdot m_n\frac{d\omega }{d\tau }\right]$

где p — давление рабочего тела в цилиндре; $p_0$ — давление рабочего тела под поршнем; $F_{tr}$ — сила трения в цилиндропоршневой группе; $m_{п}$ — приведенная масса частей двигателя, совершающих возвратно-поступательное движение.

$a_2={\text{r}}_{\text{k}}\left(\sin \phi +\frac{\lambda }{2}\sin 2\phi \right)$, $a_3=r_k(\cos \phi +\lambda \cos 2\phi )$, $a_4=r_k\cdot \sin \phi \cdot \left[1+\frac{\lambda \cos \phi }{1-\frac{\lambda }{4}\left(1-\cos 2\phi \right)}\right]$, $\lambda =\frac{r_k}{l_{sh}}$,

где $r_k$ — радиус кривошипа; $l_{sh}$ — длина шатуна.

Для расчёта пускового момента  использовались технические характеристики стартера.

Зависимости для определения показателей, входящих в уравнения (1)–(9), приведены в работах [9, 10].

Система уравнений (1)–(9) может использоваться для моделирования работы ДВС с учётом подогрева воздуха во впускной системе как на режиме предпусковой подготовки с последующим пуском, так и во всём диапазоне скоростных и нагрузочных режимов работы двигателя.

Расхождения в определении средних значений температур и пусковой частоты, а также в определении изменения мгновенной угловой скорости коленчатого вала по математической модели не превышают 6,5% по сравнению с экспериментальными данными [9].

3. Результаты математического моделирования

При проведении расчётов были приняты характеристики устройства подогрева воздуха во впускной системе, приведённые в табл. 1.

Таблица 1. Технические характеристики нагревательного элемента

Table 1. Technical properties of a heating device

Включение нагревательных элементов осуществлялось с одновременным включением свечи накаливания в камере сгорания.

На рис. 2 и 3 приведены результаты расчёта предпускового режима работы дизеля 1Ч 9,5/8,0 и последующего пуска при температуре окружающей среды –65 °С с учётом подогрева воздушного заряда во впускной системе двумя нагревательными элементами общей мощностью 500 Вт. При проведении расчётов средняя пусковая частота составила 142,2 мин^-1.

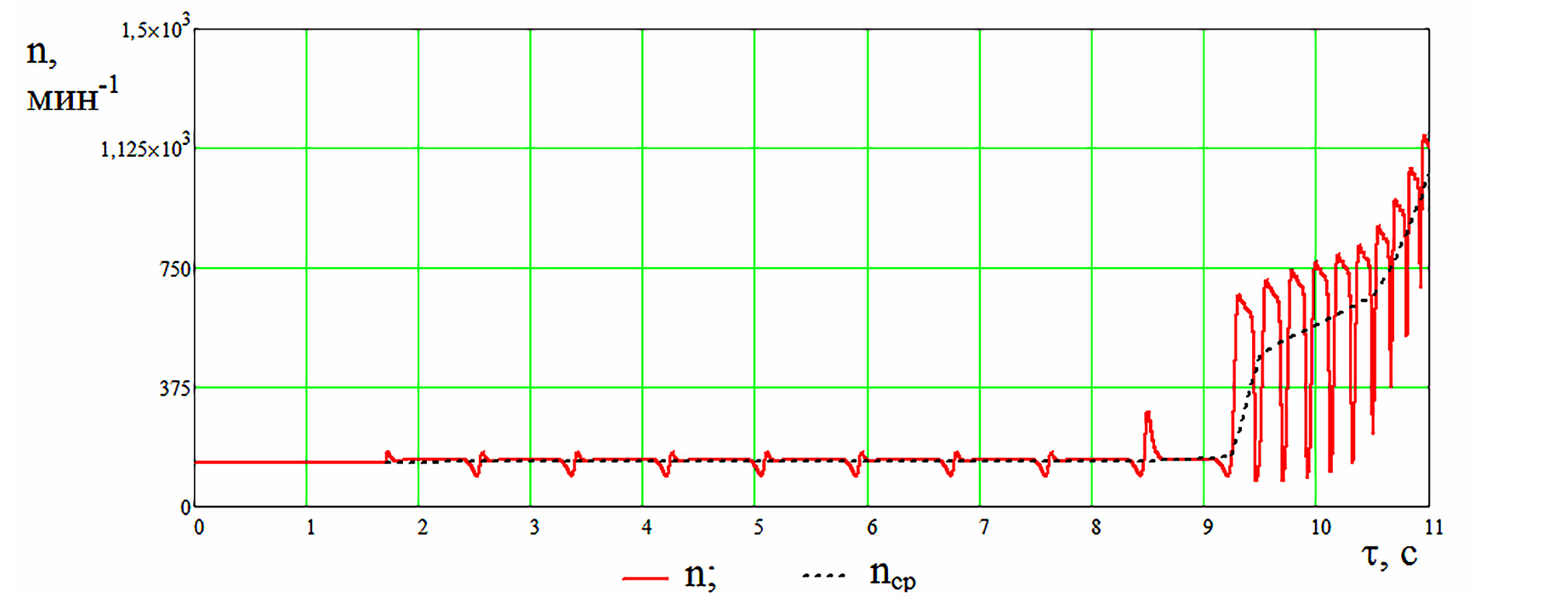

Рис. 2. Изменение мгновенной и средней частоты вращения коленчатого вала в режиме прокрутки двигателя стартером и последующего пуска.

Fig. 2. Changing the instant and average rotation frequencies at the mode of engine rotating with a starter and consequent starting.

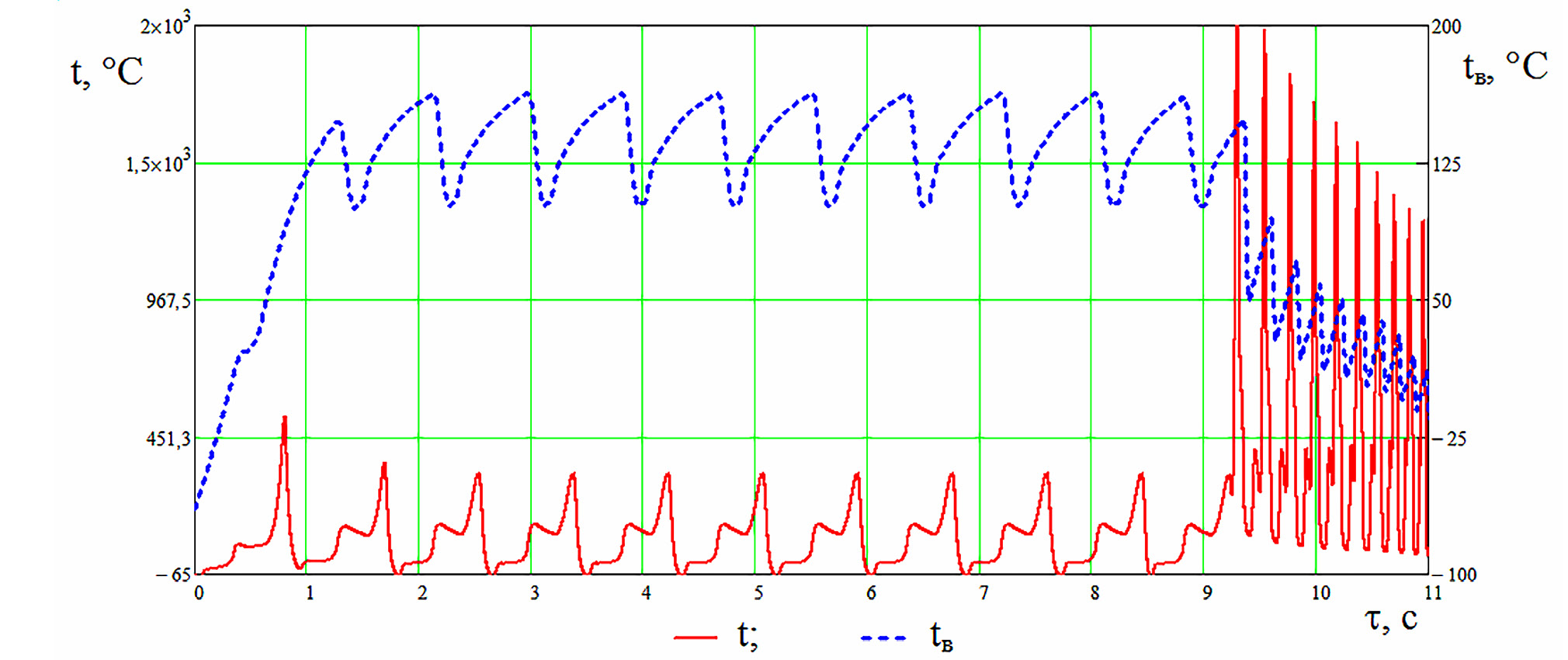

Рис. 3. Изменение температуры в цилиндре и во впускной системе в режиме прокрутки двигателя стартером и последующего пуска.

Fig. 3. Changing the temperature in a cylinder and in the intake system at the mode of engine rotating with a starter and consequent starting.

В данном случае на предпусковом режиме уровень температуры воздушного заряда во впускной системе обеспечивает достижение требуемой максимальной температуры рабочего тела в камере сгорания, превышающей 300 °С, и выполнение условия воспламенения топлива [1]. После пуска дизеля при ô >9 c наблюдается закономерное снижение температуры воздуха на впуске вследствие увеличения частоты вращения коленчатого вала дизеля и расхода воздуха.

В табл. 2 приведены закономерности изменения средней температуры  воздуха на впуске и максимальной температуры  в камере сгорания дизеля при мощности нагревательных элементов равной 500 Вт в зависимости температуры  окружающей среды.

Таблица 2. Изменение средней температуры воздуха на впуске и максимальной температуры в камере сгорания дизеля в зависимости температуры окружающей среды

Table 2. Changing the average intake air temperature and the maximal temperature inside a combustion chamber of a diesel engine depending on the outside temperature

Результаты расчётов, приведённые в табл. 2, позволяют спрогнозировать уровень максимальной температуры в камере сгорания и регулировать электрическую мощность нагревательных элементов в зависимости от температуры окружающей среды.

ЗАКЛЮЧЕНИЕ

Реализация в конструкции дизелей подогрева воздуха на впуске является наиболее эффективным способом обеспечения их пуска при низких отрицательных температурах окружающей среды. Полученные результаты позволяют выработать рекомендации по выбору мощности и режимов работы устройств подогрева для обеспечения пуска и работы дизелей в условиях низких отрицательных температур окружающей среды.
