Анализ систем автоматического проектирования

Полный текст

ВВЕДЕНИЕ

После получения технического задания (ТЗ) следующим пунктом идёт разработка технологического процесса (ТП). ТП должен быть составлен технически грамотно в соответствии с внутренними стандартами предприятия (у каждого могут быть свои, но структура составления одна) на карте эскизов (рис. 1) и быть достаточно информативным хотя бы для того, чтобы исключить высокую вероятность брака в ходе изготовления. Как показывает статистика, на многих предприятиях подавляющий процент брака, появляется вследствие халатного отношения операторов станков с ЧПУ из-за отклонений от ТП.

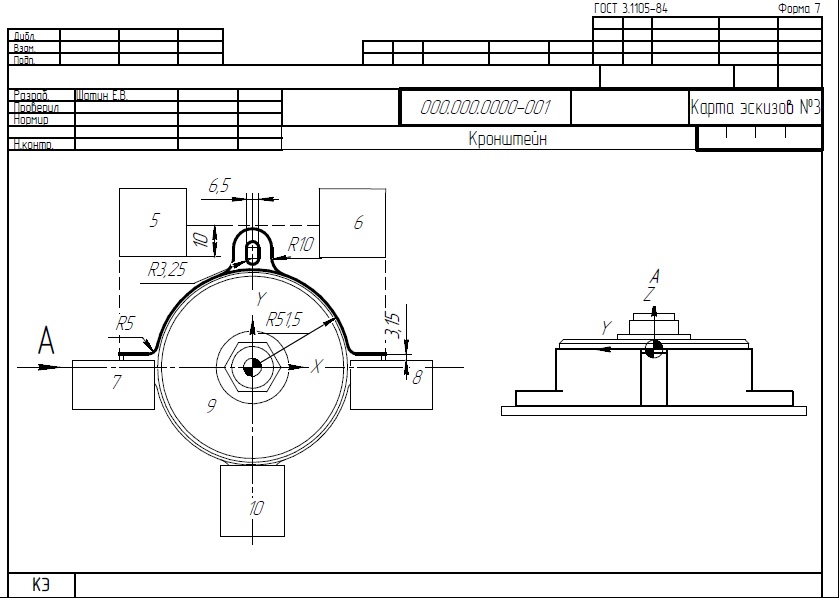

Рис. 1. Пример карты эскизов.

Fig. 1. An example of a sketch chart.



ПОСТАНОВКА ЗАДАЧИ

Целью работы является процесс проектирования и разработки управляющей программы, который начинается после того, как был осуществлён предыдущий этап жизненного цикла изделия, и начинается он с работы конструкторского бюро.

МАТЕРИАЛЫ И МЕТОДЫ

ТП составляется на различных форматках (в соответствии с ГОСТ 3.1105-84 [1]), содержащих в себе подробную информацию о базировании и креплении заготовки (детали) на координатном столе станка с ЧПУ или в патроне шпинделя между техническими установками. Дополнительно указываются линейные, диаметральные размеры, шероховатости и прочее в зависимости от требований. Жирной линией выделяются контуры, которые подвергнутся механической обработке на станке.

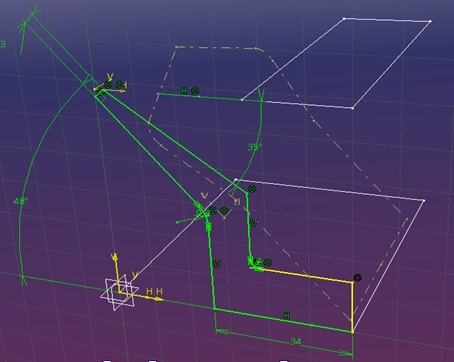

Рис. 2. Построение геометрии в электронном чертеже.

Fig. 2. Geometry building in an electronic drawing.



Далее следует непосредственная работа в САПР. В модуле CAD разрабатывается электронный чертёж изделия (рис. 2) путём работы с геометрическими параметрами, построение может быть выполнено с помощью других САПР, главное, чтобы файл был сохранён в одном формате. Затем получают твердотельную 3D-модель изделия c помощью различных инструментов интерфейса (рис. 3).

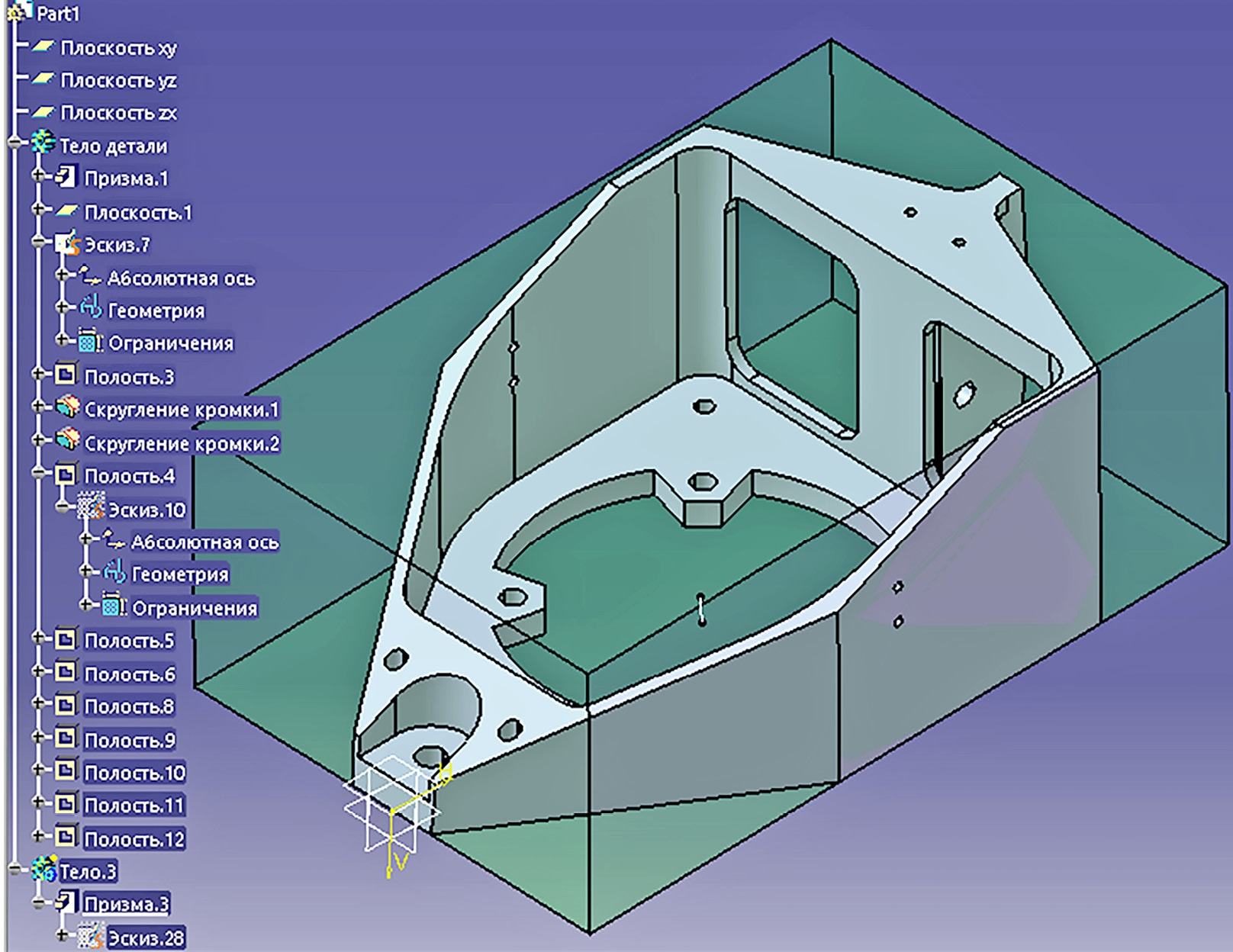

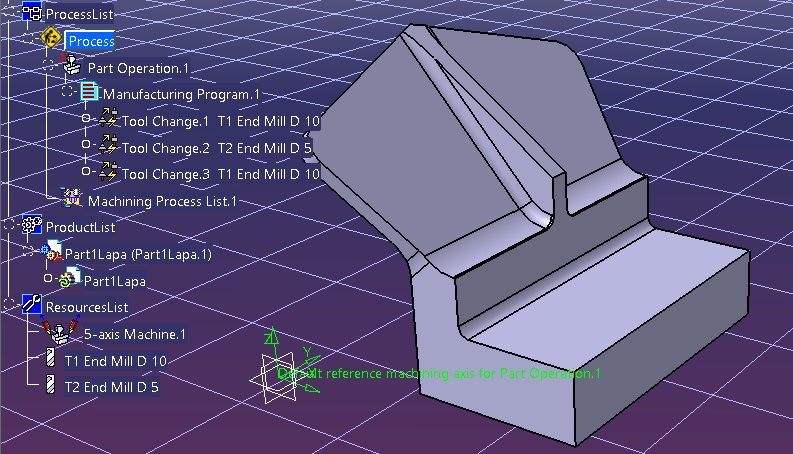

Рис. 3. Построение 3D-модели.

Fig. 3. The 3D model building.



После того, как 3D-модель детали построена, осуществляется работа с помощью модуля CAM. Проводя работу в нем, технолог-программист определяет основные и вспомогательные поверхности и геометрические элементы разрабатываемого изделия для последующего составления ТП (где осуществляется выбор стратегий обработки и настройка режимов для инструментов). Система автоматически в зависимости от установок вычисляет траекторию перемещений инструмента (рис. 4).

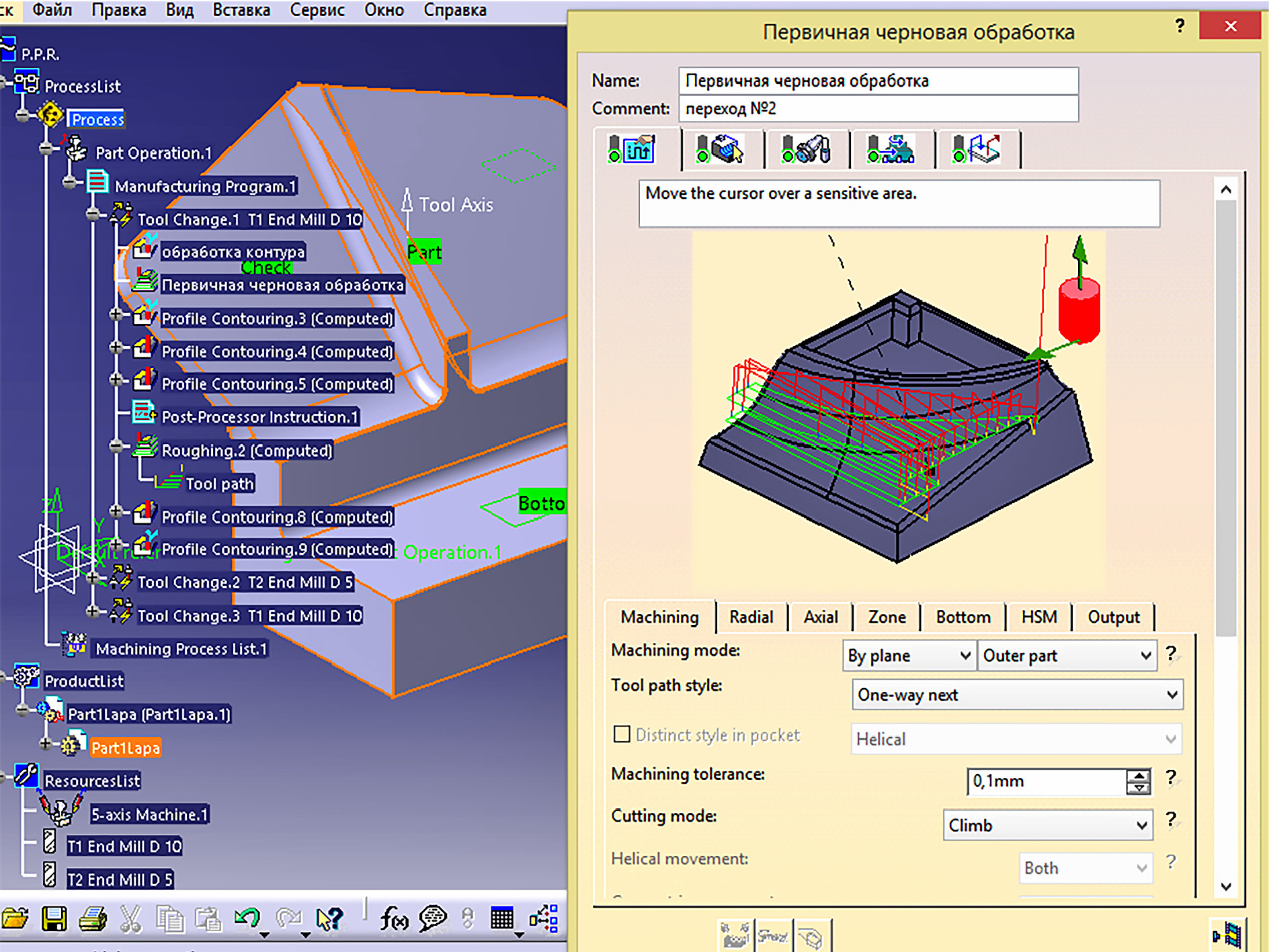

Рис. 4. Пример настройки параметров обработки.

Fig. 4. An example of processing parameters setting-up.



После настройки параметров обработки конкретного участка детали в CAM системе проводятся визуальный анализ возникших траекторий (рис. 5) и моделирование (верификация) механической обработки (рис. 6). Программист имеет возможность легко исправить возникшие ошибки, которые могут быть обнаружены на этом этапе. Достаточно вернуться к предыдущему этапу.

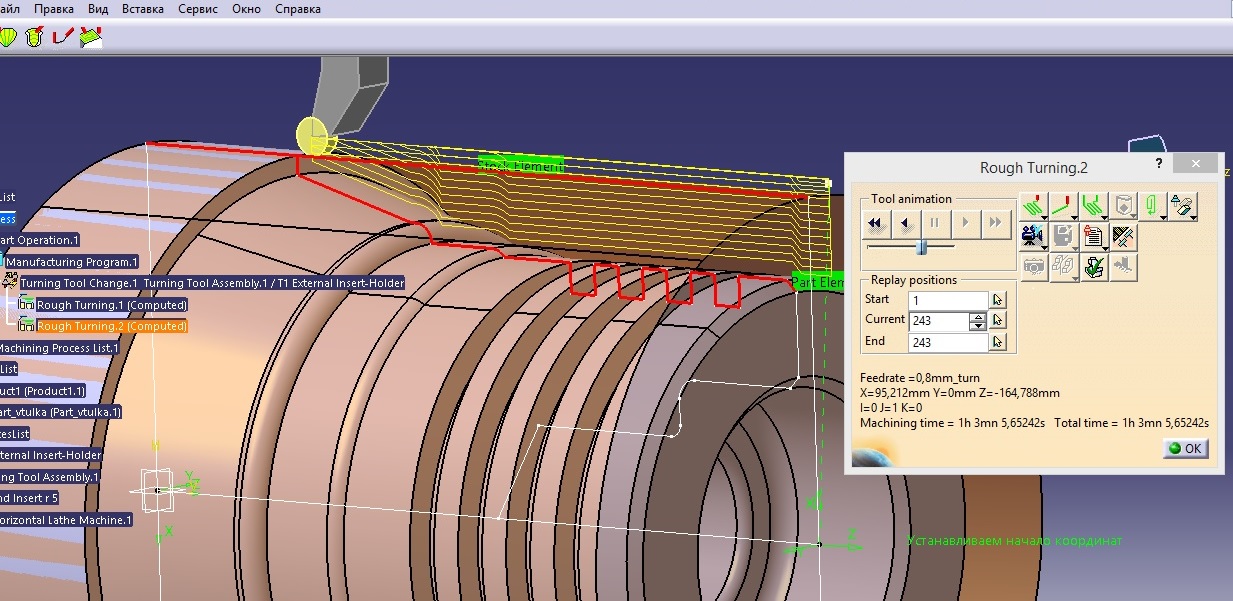

Рис. 5. Анализ траектории перемещения инструмента.

Fig. 5. Analysis of the tool motion path.

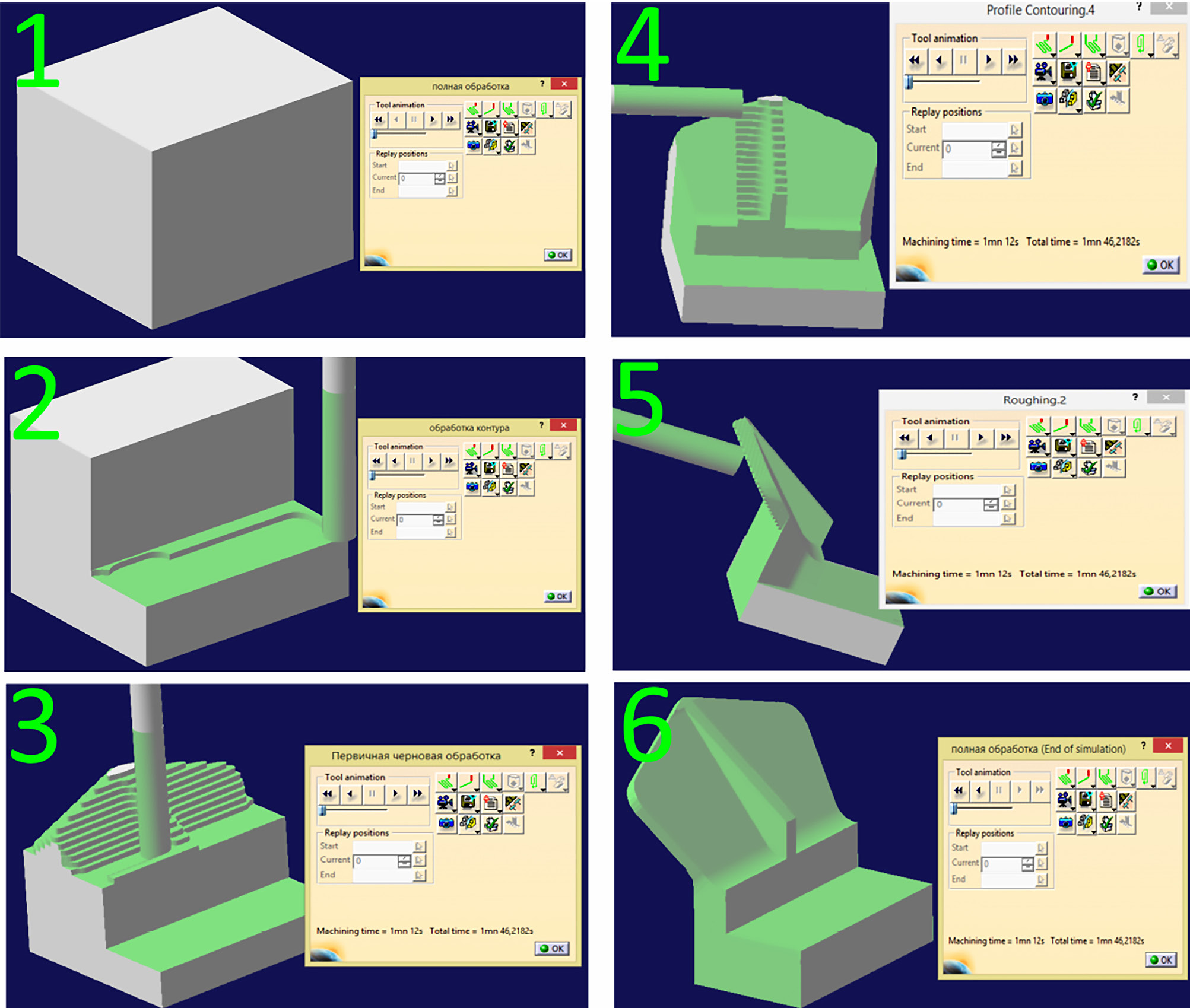

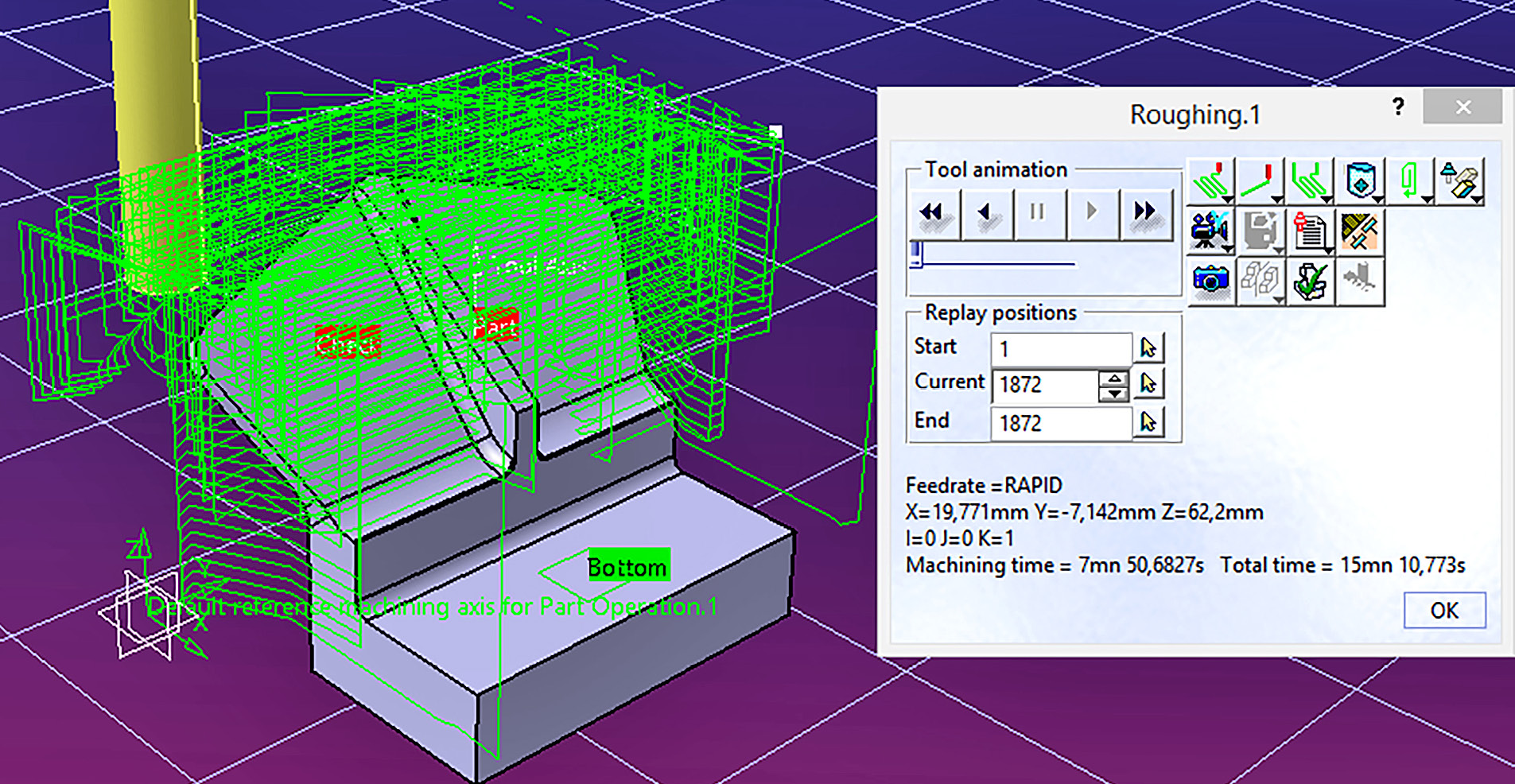

Рис. 6. Моделирование механической обработки.

Fig. 6. Simulation of machine processing.



Завершающим результатом работы в САПР является получение управляющей программы (УП). Такой код создаётся с помощью постпроцессора, который преобразует УП под требуемые характеристики конечного станка с ЧПУ.

ИССЛЕДОВАНИЕ СИСТЕМ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ

Система автоматизированного проектирования (САПР) специализированное программное обеспечение, состоящее из различных модулей, наличие которых позволяет проводить работы по разработке цифровых чертежей и твердотельных 3D-моделей разной сложности, а также проводить разработку конструкторской и технологической документации в различных отраслях промышленности.

В некоторых САПР также используется модуль CAE, функциональные возможности которого нужны для проведения инженерного анализа по различным параметрам [2].

В рамках ЖЦ изделий данные системы решают различные задачи, направленные на автоматизацию работ, выполняющихся на стадии проектирования и подготовки производства [3].

Основной целью применения САПР является повышение эффективности труда человека, куда входят работы направленные на:

• сокращение трудоёмкости процесса по проектированию изделий и планированию производства;
• сокращение общих сроков на проектирование изделий;
• сокращение себестоимости проектирования и изготовления изделий, а также уменьшение затрат на эксплуатацию оборудования на производстве;
• повышение качества конечного продукта и контроль технико-экономического уровня результатов проектирования;
• сокращение затрат, направленных на проведение натурных испытаний и моделирование различных процессов, посвящённых инженерному анализу.

Достижение этих целей обеспечивается путём использования технологии параллельного проектирования, смысл которой заключается в проведении различных этапов работ одновременно, а не последовательно, что позволяет ускорить цикл разработки некоторого продукта.

Унификация, т.е. приведение к единой системе проектных решений и процессов проектирования, позволяет повторно использовать ранее разработанные проектные решения и результаты стратегического проектирования, а также проводить замену натурных испытаний на математическое моделирование (инженерный анализ) для различных процессов.

Довольно часто выбор систем автоматизированного проектирования для дальнейшей деятельности обусловлен следующими критериями:

1. Важна степень распространённости САПР.

В некоторой степени распространение ПО влияет на простоту заключения контракта по предоставлению для предприятия лицензии ПО. Широкое распространение системы также может сказываться на цене поддержки и сопровождении лицензии оперативного устранения некорректной работы программного софта и получения последних модификаций.

2. Удобство работы САПР и её освоения.

Несмотря на то, что многие производители позиционируют свои системы как довольно удобные в плане взаимодействия, субъективно в них много различий. Если есть возможность выбирать из нескольких вариантов систем, направленных на работу в одной отрасли производства, следует учесть этот параметр и выбрать тот, с которым у сотрудников есть опыт работы, этот пункт перекликается с первым пунктом.

3. Совместимость с другими САПР.

Совместимость с другими системами является необязательным пунктом, но если на предприятии есть несколько подразделений, которым приходится обмениваться файлами, включающими файлы, описывающие движение инструмента при описании механической обработки для станков с ЧПУ, тогда в этом есть некоторый смысл. Для конструкторской документации и подобных документов, как правило, не нужна совместимость. Большинство САПР обладают возможностью использовать для этих целей нейтральные форматы.

На данный момент существует большое множество САПР зарубежного и российского производства, специализирующихся на проектировании изделий в разных отраслях промышленности. Системы можно условно разделить на 3 категории (базовые, средние и тяжёлые). Разделение во многом основано на широте их функциональных возможностей, которое во многом определяется наличием различных модулей, а также специализацией и особенностью архитектуры как ПО [4].

МОДЕЛИРОВАНИЕ МЕХАНИЧЕСКОЙ ОБРАБОТКИ

После задания заготовки, для деталей в разделе механической обработки, начинается описание её технологии. Первой представлена обработка детали «втулка» для 2-х координатного станка, перед началом можно заранее создать комплект инструментария для проведения разных участков детали, но предпочтительно создавать их непосредственно во время работы [5].

Для тела вращения целесообразней начать обработку с точения торца и грубого точения внешнего контура. Необходимо настроить параметры обработки, включая рассчитанные режимы и др., а также указать элементы, принадлежащие детали, и заготовки для того, чтобы САПР корректно провела расчёт траектории инструмента. После грубого точения аналогично необходимо смоделировать чистовую обработку контура с 1 проходом по контуру и смоделировать результат (рис. 7).



Рис. 7. Настройка точения контура.

Fig. 7. Profile turning setting-up.



После описания чернового точения проводится чистовая обработка контура втулки с другими режимами. Следом идёт задание проточки канавок, после описания исполнения одной следующие воспроизводятся путём копирования по длине детали [6] (рис. 8).

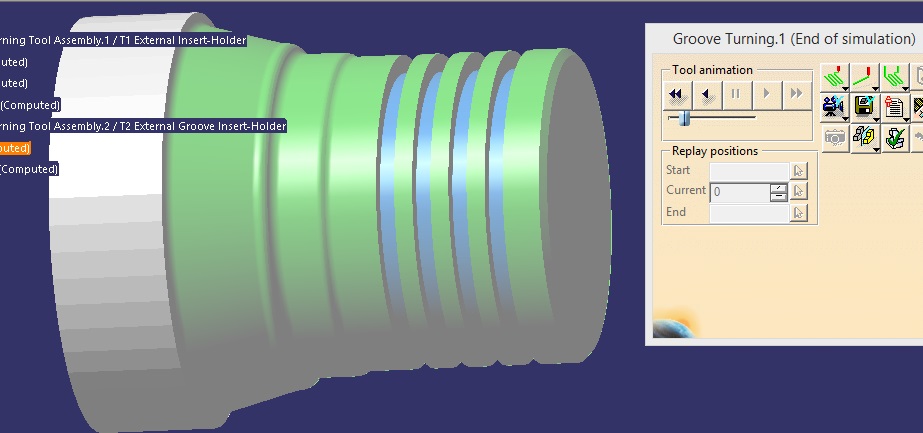

Рис. 8. Симуляция точения внешнего контура.

Fig. 8. Simulation of outer profile turning.



Завершающим переходом обработки данной детали является проведение операции глубокого сверления и растачивания центрального отверстия втулки (рис. 9).

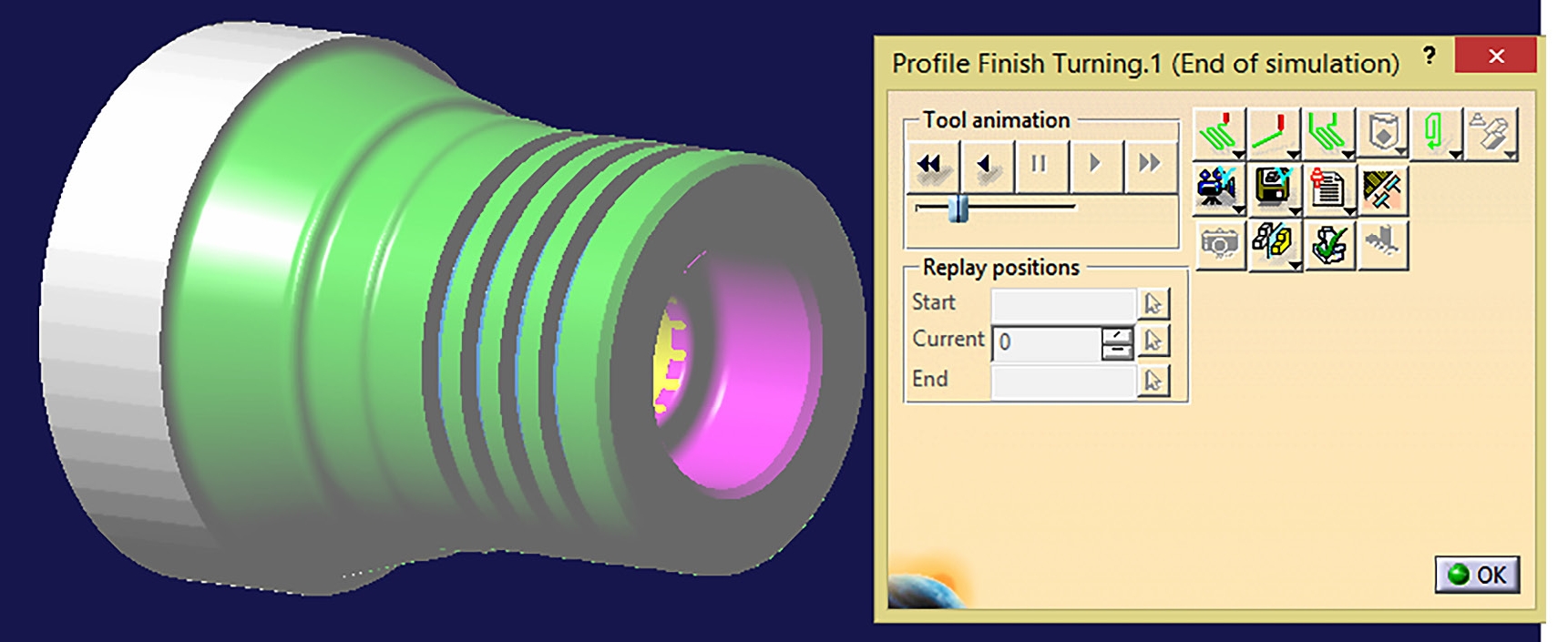

Рис. 9. Конечный результат моделирования.

Fig. 9. Result of the simulation.



ФОРМИРОВАНИЕ МЕТОДИКИ ПО ОПТИМИЗАЦИИ СТРАТЕГИИ МЕХАНИЧЕСКОЙ ВЫСОКОСКОРОСТНОЙ МЕТАЛЛООБРАБОТКИ ПРИ РАЗРАБОТКЕ УПРАВЛЯЮЩЕЙ ПРОГРАММЫ

Далее рассматривается моделирование [7] обработки фрезерования деталей «кронштейн» и «корпус». Описание обработки следует начать с обработки основных поверхностей, переходя к вспомогательным.

Обработка детали кронштейн проведена в двух вариациях:

1. Рекомендованные параметры резания металла без использования уникальных подходов к стратегии фрезерования.
2. Изменённые параметры резания, реализована трохоидальное фрезерование (часть в технологии HSM).

Основное отличие обработки приходится на исполнения фрезерования карманов и отверстий детали. Если использовать простые стратегии для фрезерования инструменту потребуется провести больше переходов для получения качественной обработки поверхности детали.

Первым общим шагом в технологиях обработки идёт попутное черновое и чистовое фрезерование верней половины детали. После проведения контурного фрезерования идёт черновое и чистовое фрезерование кармана и отверстия. Начиная с этого момента технологии разделяются по исполнению.

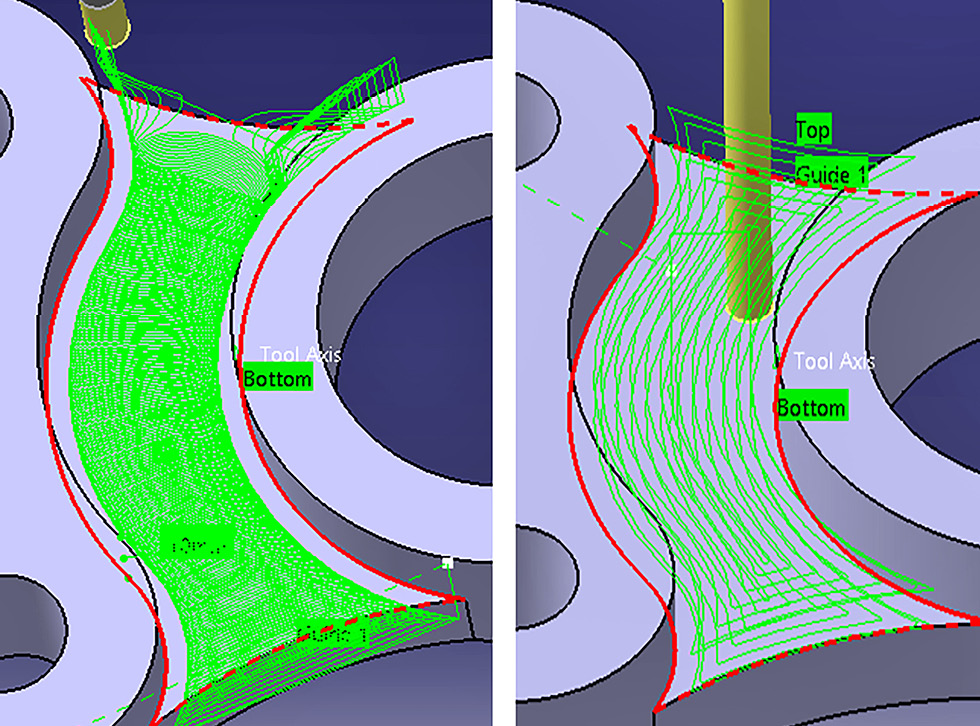

Рис. 10. Фрезерование кармана при обычных режимах (справа) и по HSM технологии (слева).

Fig. 10. Pocket milling with ordinary modes (at right) and with the HSM technology (at left).



Если использовать классическое попутное фрезерование (рис. 10 слева) (фрезой Ø 5 мм в этом случае), при черновой обработке глубина погружения фрезы не должна превышать 1×D, а врезание в металл режущей кромки — более чем на 50% от диаметра фрезы [8]. Данные режимы не следует превышать, так как это повышает динамическую ударную нагрузку на инструмент, что негативно сказывается на инструменте и качестве резания. Притом коэффициент контакта режущей кромки с зоной резания вирируется очень сильно от 50 до 100%, где 100% является вся поверхность режущей кромки при 180⁰, чем выше этот коэффициент, тем больше нагрузка на режущую кромку, что ведёт к повышенному износу кромки.

С учётом этих рекомендаций, настроена технология для первого варианта исполнения обработки.

Вариант № 2 (рис. 10 справа) включает в себя исполнение обработки путём высокоскоростного фрезерования (HSM), для его реализации следует следить, чтобы коэффициент ае принимал значения не более 10%, в данном случае используется значение 6–10%, что означает, что инструмент с каждым проходом врезается на глубину не более 0,5 мм (от диаметра 5мм). Благодаря таким показателям, при построении оптимальных траекторий движения (по спирали или трохоидам) можно использовать более высокую скорость резания без повышения ударных нагрузок [9].

Использование такого маленького значения этого коэффициента позволяет провести черновое фрезерование на полную глубину паза (10 мм), с наименьшей осевой и радиальной нагрузкой на инструмент, что повышает его стабильность. Также использование всей длины режущей кромки равномерно её нагружает, обеспечивая равномерный более низкий износ. На рис. 10 представлены траектории каждого из подходов к фрезерованию кармана.

Далее проводится чистовое фрезерование данного участка, после чего — фрезерование отверстия, с аналогичным разделением технологии, где при высокоскоростном фрезеровании осуществляется расфрезеровка отверстия от центра по спирали (рис. 11 слева), и обычном фрезеровании по окружности.

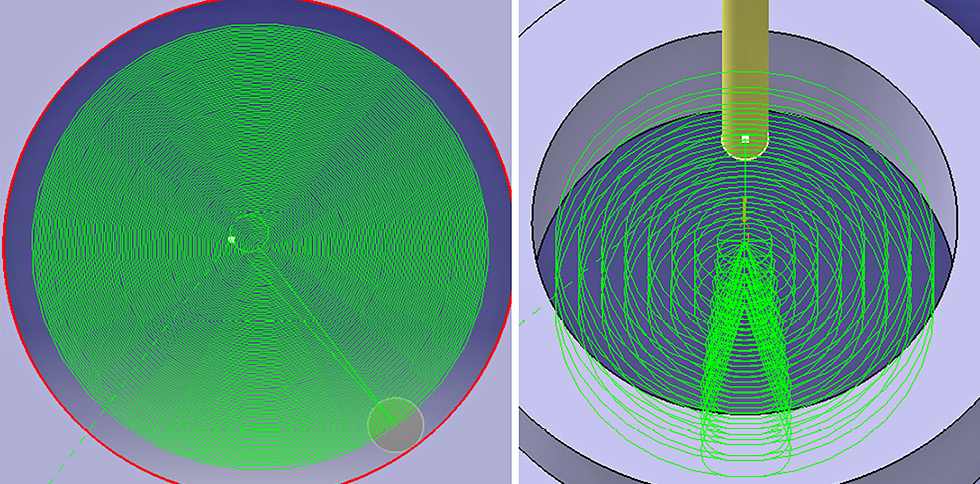

Рис. 11. Фрезеровка отверстий по двум технологиям.

Fig. 11. Hole milling with the two technologies.



После проведения этих переходов проводится технический останов для смены крепления заготовки. Затем проводится полная обработка нижней части кронштейна с исполнением оставшихся боковых карманов (рис. 12) с аналогичным разделением подходов к технологии обработки детали и других поверхностей.

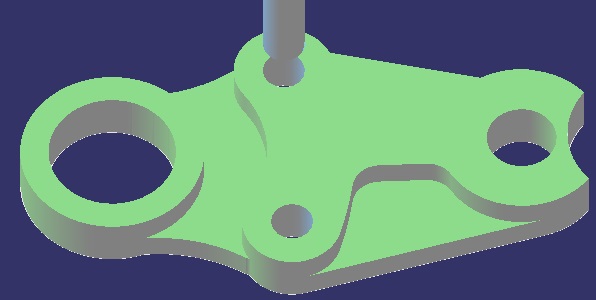

Рис. 12. Конечный результат моделирования.

Fig. 12. Result of the simulation.



По результату параллельного моделирования обработки детали в двух вариациях с последующим получением G-кода язык ISO-7bit в виде двух УП (и сбора статистики с помощью редактора УП) удалось добиться следующего.

Правильное использование подхода трохоидального и высокоскоростного фрезерования позволило уменьшить динамическое и тепловое воздействие на режущие кромки фрезы и обрабатываемую поверхность. Это позволило сразу провести получистовую обработку карманов детали без существенного снижения качества готовой поверхности и повышения ударных нагрузок.



Таблица 1. Статистика по технологиям

Table 1. Milling technology statistics

Кинематика станка	Трёхосевая
Тип технологии фрезерования	HSM	обычный
Машинное время	1:05:09	1:27:37
Время обработки	1:02:45	1:25:54
Быстрое перемещение	0:02:03	0:01:23
Полная длина траектории инструмента, мм	53935,5937	23094,1791
Длина рабочей подачи, мм	51878,282	21705,5164
Длина холостого хода, мм	2057,3118	1388,6627



Время полной обработки детали сокращено примерно на 26% (как видно из табл. 1), в сравнении с классической обработкой детали (доп. операции и другая стратегия) при других режимах и траекториях [10]. Можно добиться ещё более высоких показателей сокращения времени при изменении диаметра инструмента, учитывая тип материала, геометрию детали и другие факторы. В масштабах серийного производства это позволит в некоторых случаях снизить экономические затраты и повысить выработку станка.

РАССМОТРЕНИЕ РЕАЛИЗАЦИИ ЧАСТНОГО СЛУЧАЯ ВЫСОКОСКОРОСТНОЙ МЕТАЛЛООБРАБОТКИ

Для проведения более качественной оценки эффективности использования подходов HSM дополнительно представлена металлообработка другой детали из сплава алюминия, обработка которой должна осуществляться на станке с многоосевой кинематикой (3+2). Модель рассматриваемой детали типа «корпус» представлена на рис. 13.



Рис. 13. Твердотельная модель детали «корпус».

Fig. 13. The solid model of the “body” detail.



Подготовка для описания технологии обработки этого изделия соответствует двум предыдущим (втулке и кронштейну), совершается переход внутри проекта в раздел, отвечающий за механическую обработку, и задаются инструменты, необходимые для её выполнения.

Общая стратегия включает в себя черновую обработку, формирующую внешний контур детали, и последующее фрезерование голубого кармана с последующим фрезерованием центрального паза и черновых, и чистовых проходов по вспомогательным поверхностям. Первое, на что стоит обратить внимание, это на то, какую стратегию использовать для обработки внешнего контура.

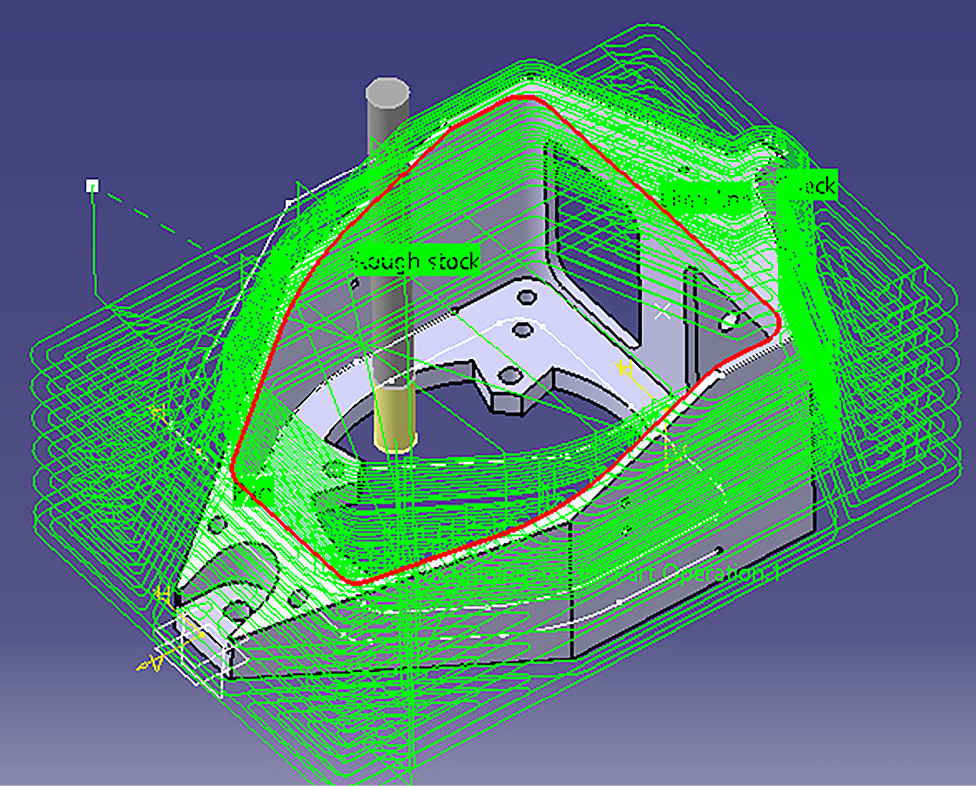

Рис. 14. Внешняя черновая контурная обработка.

Fig. 14. External rough profile machining.



Так как стартовая заготовка имеет форму прямоугольного параллелепипеда, при классическом подходе к фрезерованию (с учётом режимов) необходимо пустить весь металл в стружку, что не всегда оправдано. Данная стратегия выделяется тем, что избавляет технолога-программиста от необходимости проводить технологический останов для удаления лишних кусков металла после обработки, на рис. 14 показана моделируемая траектория.

Особенности реализации технологического перехода:

1. Для снижения динамической нагрузки на инструмент радиальная глубина врезания взята 40% от диаметра инструмента, вместо 50%. Так как используемая фреза имеет очень большой вылет из патрона, необходимо следить за радиальной нагрузкой. Обработка проводилась фрезой с диаметром 16 мм и вылетом не менее 100 мм, это обусловлено глубиной кармана и геометрией изделия в целом.
2. Между проходами дополнительно добавлены шаги доработки с интервалом в 2 мм, это позволяет сделать черновое фрезерование менее грубым, так как на вспомогательной наклонной поверхности не будет очень высоких ступенек оставшегося металла, что в свою очередь упрощает последующую доработку этой поверхности.

Несмотря на то, что сплав алюминия обладает меньшей твёрдостью, глубина фрезерования взята не больше 1 диаметра инструмента, это снизит негативное воздействие на инструмент, в первую очередь, это уменьшит вибрации.
