Researching of the influence of the structural-phase composition of cellular concrete on the internal heat release in the process of its autoclave treatment

Full Text

В строительной отрасли широкое применение находят ячеисто-бетонные изделия автоклавного твердения. Получение такого рода прочных и легких пористых бетонов сопряжено с высокими энергозатратами [1], а также с трудностями идентификации теплофизических процессов [2], протекающих при изготовлении данного вида строительных материалов.

Известно, что технология производства (литьевая или ударная) оказывает существенное влияние на фазовый состав ячеистого бетона [3] и, в том числе, на формирование оптимального соотношения прочностно-плотностных характеристик готовой продукции. В частности, в процессе автоклавной обработки при определенных начальных условиях происходит синтез гидросиликатов кальция при кристаллизации тоберморита и ксонотлита в структуре ячеистого бетона, причем количественное соотношение, равномерность распределения фаз и характер пористой структуры определяют конечные показатели прочности готовой продукции, а также влияют на динамику изменения температуры во внутренней среде автоклава [2].

Поэтому исследования, направленные на анализ структурно-фазового состава ячеистого бетона, в том числе на идентификацию физико-химических процессов, протекающих при его автоклавной обработке с целью получения удобных для инженерной практики моделей, актуальны.

Исследования проводились в лаборатории рентгеновской дефрактометрии, электронной и зондовой микроскопии СамГТУ на примере продукции завода газосиликатных изделий «Теплон» (г. Ульяновск), производимой по ударной технологии.

Образцы ячеистого бетона плотностью D500 и размерностью 100х100х100 мм были отобраны и выпилены в соответствии с требованиями «ГОСТ 12852.00-77» с поверхности (I) и внутренней части (II) готового изделия, а также из нижней части блока (III), где наблюдается распространенная в практике производств ячеисто-бетонных изделий зона потемнения бетона. Следует отметить, что первые попытки объяснить появление зон потемнения выполнены М.В. Кафтаевой в работе [3]. Установлено, что образцы в зонах потемнения серо-черного цвета имеют меньшую прочность, чем контрольные, однако предположение о причине появления зон потемнения, связанной с недостаточной степенью вакуумирования на этапе автоклавной обработки, проверить не представлялось возможным. Следовательно, можно сделать вывод, что в зонах потемнения бетон должен оставаться несозревшим и после автоклавной обработки, с характерным для него оттенком серо-зеленого цвета, что не соответствует действительности.

Попадание в состав смеси остатков смазочных материалов для форм вместе с обратным шламом может также являться причиной появления на поверхности материала зон потемнения. В процессе автоклавной обработки на этапах продувки и вакуумирования происходит частичное удаление попавших с обратным шламом органических примесей из объема массива, а оставшаяся органика в зоне примыкания бетона к металлическому поддону при термическом воздействии темнеет, образуя характерные пятна. Для верификации высказанных предположений требуется провести химический качественный анализ проб материала, отобранного из зон потемнения, на наличие посторонних веществ, что не является целью статьи. В рамках данного исследования будет рассматриваться только отклонение величины содержания гидросиликатных фаз в указанной зоне по сравнению с внутренней и поверхностной частями испытуемых проб материала.

Электронное сканирование проводилось с помощью электронного микроскопа JSM-6390A фирмы “Jeol” при увеличении от 30 до 2500 крат для каждого из представленных образцов. В результате получены снимки (рис. 1), анализ которых позволяет сделать следующие выводы.



Рис. 1. Электронная микроскопия исследуемых образцов: а – образец I (с поверхности); б – образец II (с внутренней части); в – образец III (с нижней части)



Средний размер макропор, определенный по снимкам с увеличением в 30 раз, составляет около 650-1000 мкм, а равномерность пористой структуры сходна во всех трех образцах. При увеличении в 1000 раз на образце I, взятом с поверхности массива, заметна характерная кристаллическая структура с явно выраженными центрами кристаллизации. В образцах II и III кристаллическая структура выражена неявно, однако соответствует данным, опубликованным в работах [3, 6].

Фазовый состав образцов ячеистого бетона, изготовленного по ударной технологии, выполнен методом рентгенографического анализа на рентгеновском дифрактометре ARL X’TRA фирмы “Thermo Fisher Scientific”. Результаты рентгенографического анализа (РФА) образцов I-III представлены на дифрактограммах (рис. 2). Анализ результатов показывает, что каждому минералу, т. е. каждой кристаллической решетке, соответствует собственная характерная дифрактограмма. Однако необходимо заметить, что аморфные тела дифрактограмм не дают.

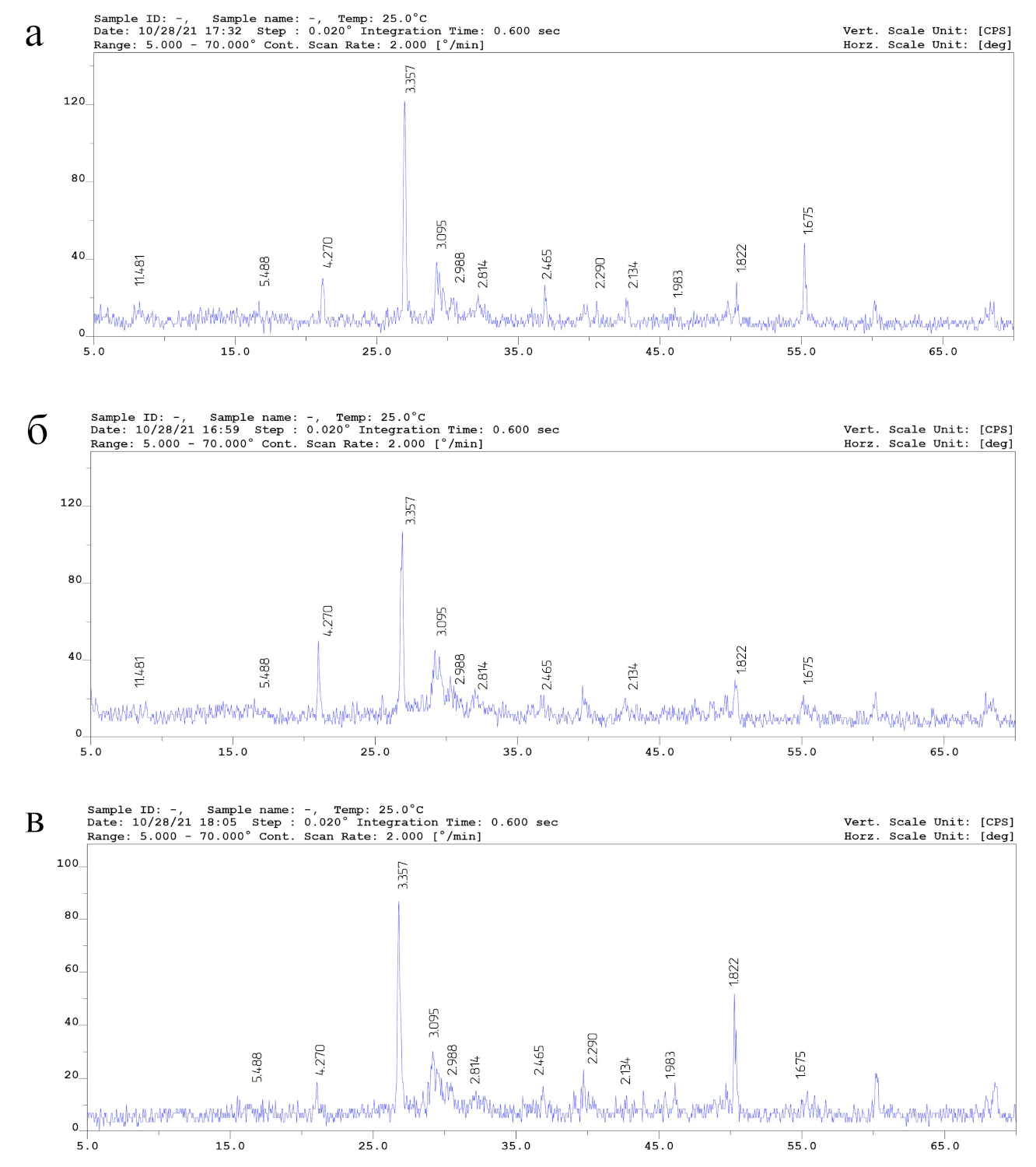

Рис. 2. Дифрактограмма образцов ячеистого бетона: а – образец I (с поверхности); б – образец II (с внутренней части); в – образец III (с нижней части)



На представленных дифрактограммах указаны характерные пики в 1,82-1,86 Á, 11,3-11,4 Á, и 2,8 Á, 3,07-3,08 Á, принадлежащие тоберморитовой и ксонотлитновой фазам соответственно [5, 6]. Наиболее выраженный пик в 3,357 Á принадлежит кварцу, а небольшой пик 5,47-5,5 Á – гидроалюминатным соединениям. Пик 4.27 Á может соответствовать как кварцу, так и ксонотлиту [6].

Полученные дифрактограммы имеют характерные для ячеистого бетона пики при соответствующих углах гониометра, что также соответствует данным, представленным в работах М.В. Кафтаевой для ячеистого бетона, изготовленного по литьевой технологии [3, 6], однако необходимо отметить, что интенсивность пиков, представленных на рис. 2, имеет некоторые отличия от результатов, представленных в работе [6].

Количественная оценка фаз, входящих в состав исследуемых образцов, как правило, производится либо путем оценки относительной интенсивности и ширины пиков на графиках РФА, или с применением рентгеновского микроанализатора или петрографии. Для количественной оценки кристаллической и аморфной фаз в исследуемых авторами образцах выполнено петрографическое исследование по методике, разработанной А.П. Ананьевым и А.Д. Потаповым [7].

Микроскопические исследования выполнены на поляризационном микроскопе МИН-8 с рабочим увеличением 25-56 крат на предварительно подготовленных образцах в виде плоских сколов и порошковых препаратов, путем их растирания в фарфоровой ступке. Метод заключается в подсчете количества кристаллов и стекломассы. В проходящем свете микроскопа все зерна подготовленной пробы имеют серый цвет. При включенных анализаторе и поляризаторе (в скрещенных николях) просвечивают кристаллические образования, а стекломасса становится черной (рис. 3). При подсчете зерен кристаллические образования составляют около 8-10 % от общего объема исследуемого препарата, причем минимальная величина содержания кристаллической фазы соответствует образцу, отобранному из зоны массива ячеистого бетона, имеющего описанное ранее потемнение. Полученные результаты не противоречат известным данным.

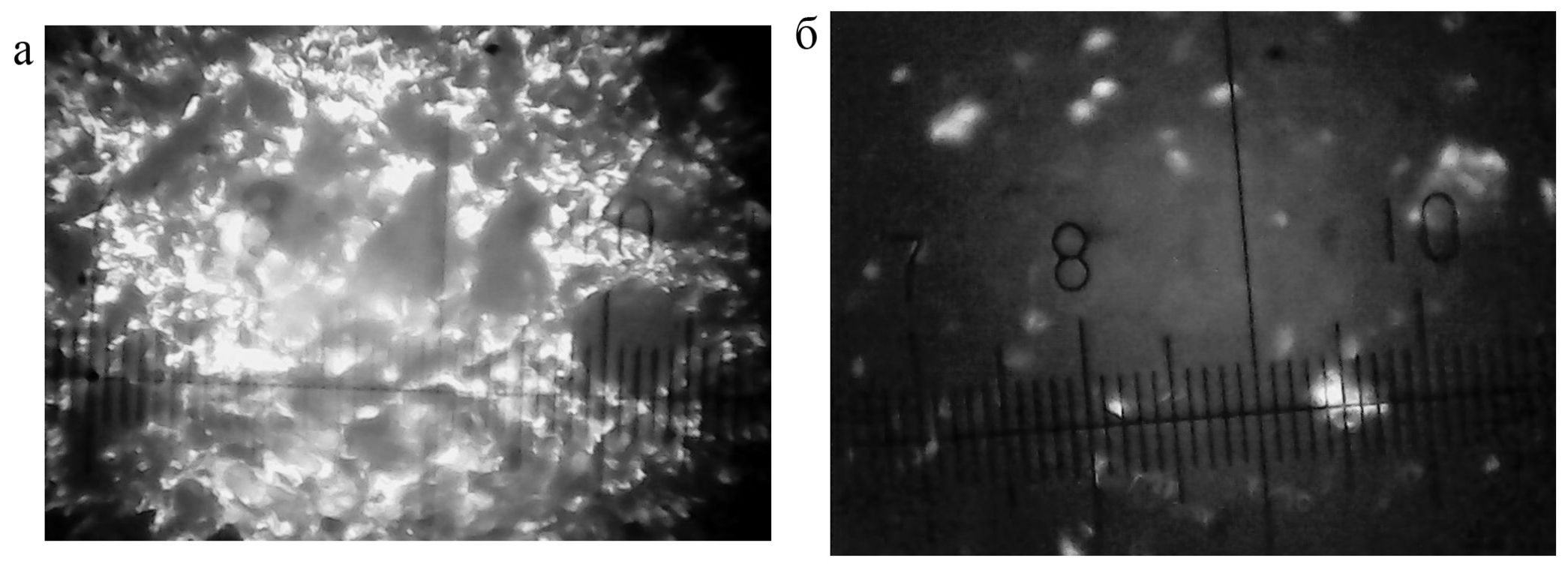

Рис. 3. Образец ячеистого бетона: а – в проходящем свете микроскопа; б – в скрещенных николях



В результате проведенного рентгенографического исследования и петрографии определен фазовый состав и дана количественная оценка тоберморитовой фазы в структуре исследуемого ячеистого бетона, изготовленного по ударной технологии.

Сравнительный анализ исследований с результатами, полученными в [3, 6] для ячеистого бетона, изготовленного по литьевой технологии, показал удовлетворительное совпадение наличия тоберморитовой фазы в автоклавном бетоне.

Количественная оценка содержания кристаллических фаз показывает вариативность степени кристаллизации в пределах 8-10 % для исследуемых образцов и 12 % для автоклавного бетона, изготовленного по литьевой технологии. В результате, для дальнейших исследований влияния внутреннего тепловыделения с учетом известной энтальпии при образовании тоберморита в структуре автоклавируемых изделий [2], степень кристаллизации может рассматриваться в виде величины, параметры которой изменяются в известных границах от 8 до 12 %. Это позволит определить границы отклонения величины внутреннего тепловыделения и учесть ее в форме возмущающего воздействия при исследовании динамики температурного поля внутри массива ячеистого бетона в процессе автоклавной обработки и дальнейшем синтезе системы автоматического управления процессом автоклавной обработки.
