Profiling of the blade of a hydroturbine of a micro hydroelectricpower plant by Bezier curves
- Authors: Zelentsov D.V.1, Krasheninnikov S.V.1, Savchenko O.V.2
-
Affiliations:
- Samara State Technical University
- PAO «ODK-Kuznetsov»
- Issue: Vol 13, No 2 (2023)
- Pages: 17-21
- Section: WATER SUPPLY, SEWERAGE, CONSTRUCTION SYSTEMS FOR PROTECTION OF WATER RESOURCES
- URL: https://journals.eco-vector.com/2542-0151/article/view/479270
- DOI: https://doi.org/10.17673/Vestnik.2023.02.03
- ID: 479270
Cite item
Full Text
Abstract
In the water supply system of buildings and structures, in most cases, water pressure is excessive. This leads to the loss of energy spent on creating water pressure and causes an overexpenditure of energy resources. One of the ways to utilize the lost energy is to use it in the water supply systems of micro hydroelectric power plants. At the same time, there is no detailed methodology for designing such devices, which is an obstacle to their development and mass implementation. In particular, there is no methodology for designing the main unit of a microhydroelectric power station – a hydroturbine, which largely determines the efficiency of the device. The paper shows one of the methods for profiling the impeller of a radial-axial hydraulic turbine of a microhydroelectric power station using Bezier curves to achieve the highest efficiency of the device.
Full Text
В настоящее время одним из перспективных направлений энергосбережения является получение электрической энергии путем использования избыточного магистрального давления при транспортировании по трубопроводам жидких рабочих и технологических сред. В частности, одним из вариантов утилизации энергии давления может быть применение микроГЭС в системе водоснабжения отдельно расположенных зданий и сооружений. Вырабатываемая микроГЭС электроэнергия передается непосредственно потребителю или аккумулируется. Режим работы таких устройств обычно характеризуется расходами воды в диапазоне 1−10 дм3/с при перепаде давления в 100−200 кПа. Обзор литературы по данному вопросу показывает, что такие режимы работы не характерны для существующих гидротурбин. Поэтому детально проработанные конструкции микроГЭС отсутствуют, а также вопросы расчета таких устройств недостаточно изучены [1, 2].
В данной статье приводится возможный вариант профилирования рабочего колеса (РК) радиально-осевой гидротурбины как основного узла микроГЭС на конкретном численном примере.
КПД гидротурбины обеспечивается на этапе профилирования ее РК, так как зависит от потерь в проточной части. Уровень потерь определяется гидродинамическим совершенством межлопаточного канала. Задача проектирования заключается в том, чтобы найти такую форму лопаток, которая обеспечивает требуемый поворот потока с минимальными потерями при сохранении приемлемой прочности и технологичности изготовления.
Процесс профилирования РК выполняется в три этапа:
1) построение меридионального обвода проточной части;
2) построение средних линий профилей в контрольных сечениях;
3) построение профилей лопаток в контрольных сечениях.
Профилирование лопаток РК проведено в цилиндрической системе координат, центр которой находится на оси вращения, осевое направление совпадает c осью вращения РК, а радиальная ось проходит через точку на внутреннем обводе проточной части с максимальным значением радиуса.
На первом этапе проектирования РК формируются меридиональные обводы проточной части − обводы в плоскости, проходящей через ось вращения ротора. Меридиональное сечение состоит из внутреннего (втулка) и внешнего (корпус) обводов, ограничивающих лопатку со стороны диска и сверху, а также промежуточных сечений. Обводы меридионального сечения должны быть плавными, без резкого изменения кривизны. Радиусы кривизны должны быть максимальными, а на границах обводов (входе и выходе РК) − стремиться к бесконечности.
Для построения элементов РК использованы кривые Безье [3]. Имеется опыт использования кривых Безье для газовых турбин [4−6], для гидравлических турбин данный подход также представляет интерес в части обеспечения безотрывного течения рабочего тела. У кривой Безье кривизна меняется плавно и непрерывно на всем протяжении. Кривая Безье строится на основе опорных точек. Для профилирования элементов проточной части использованы кривые с тремя опорными точками. Двумя из них являются концы кривой, третья определена с использованием входного и выходного углов профилей меридионального сечения (рис. 1).

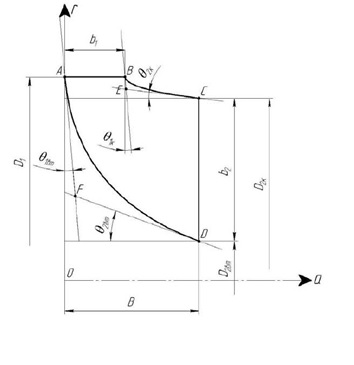

Рис. 1. Построение меридиональных обводов с помощью кривых Безье с тремя опорными точками
Исходными данными для построения меридионального профиля являются: расход воды в микроГЭС Q = 5 дм3/с, меридиональная составляющая скорости СМ = 0,04 м/с , наружный диаметр РК на входе D1 = 0,1 м, втулочный (внутренний), средний и наружный диаметры на выходе из РК D2вт , D2ср = 0,048 м, D2к , его ширина В = 0,025 м и высота лопатки на входе b1 = 0,004 м, а также углы θ1i касательных к обводам меридионального сечения.
Предварительно определяются величины внутреннего и внешнего диаметров на выходе из РК.
Выходная площадь, нормальная средней линии потока (при условии См = const):
Угол выхода θ2 ср принят равным 12,5°. Тогда наружный диаметр на выходе РК:
Внутренний диаметр на выходе РК:
Величины углов θi на входе РК приняты θ1вт = 1°, θ1к = 2°, величина угла у втулки РК θ2вт = 15°, внешний угол образующей меридионального сечения θ2к = 10°.
Для получения координат дополнительной, третьей опорной точки кривой Безье использованы следующие соотношения, полученные совместным решением уравнений прямых AF, FD и прямых BE, EC (см. рис. 1).
Значение осевой координаты для опорных точек меридиональных сечений корпуса над лопатками, втулки РК, и промежуточных сечений лопатки по высоте проточной части:
Соответствующие радиальные координаты этих точек:
ri = r1i – ai·ctg(θ1i).
Здесь индекс i относится к кривым внутреннего обвода «вт» или внешнего «к».
Когда получены радиальные ri и осевые ai координаты всех трех опорных точек внешнего и внутреннего обводов, можно записать уравнения кривых Безье.
Уравнение горизонтальной координаты кривой Безье для меридиональных профилей турбины [3]:
ai,j = (1 – хj)2a1i + 2хj(1 – хj)ai + tj2a2i.
Уравнение радиальной координаты кривой Безье для меридиональных профилей турбины [3]:
ri,j = (1 – хj)2r1i + 2хj(1 – хj)ri + tj2r2i.
Здесь индекс j относится к осевой координате профиля.
В этих уравнениях переменная задается с некоторым шагом в интервале 0...1.
Необходимость профилирования входного участка лопастей связана с требованием безударного входа рабочего тела в межлопаточный канал. Обеспечение безударного входа позволяет снизить потери в отрывных течениях в межлопаточном канале.
Для обеспечения безударного входа следует соблюдать соотношение [7]:
Здесь U1 – скорость переносного движения на входе турбины; C1 – абсолютная скорость на входе турбины; α1 – угол входа потока перед РК; β1 – угол входа лопатки РК турбины.
Для обеспечения безударного входа на максимальных режимах выбран угол входа лопаток турбины β1 = 60°.

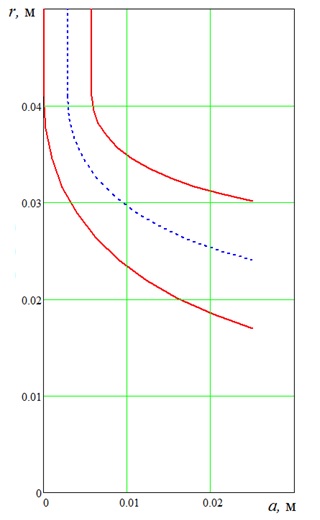

На рис. 2 приводится результат профилирования РК в меридиональном сечении. Здесь показано положение внутреннего обвода, внешнего обвода (корпус РК) и положение среднего сечения потока.
Рис. 2. Результат профилирования меридионального сечения проточной части РК
Вторым этапом профилирования рабочих лопаток радиально-осевой турбины является определение формы их средних линий в контрольных сечениях.
Средняя линия лопатки турбины задается в виде набора точек в цилиндрической системе координат (a, r, φ) . Меридиональная проекция средних линий была построена на рис. 2, и координаты a, r точек, лежащих на контрольных сечениях, уже известны. То есть задача построения средней линии в любом сечении сводится к отысканию ее угловой координаты.
Для нахождения угловой координаты φ построена проекция средней линии на окружное направление (рис. 3). Ее протяженность равна шагу между лопатками в контрольном сечении D2cp, а осевое расстояние равно ширине рабочего колеса В.

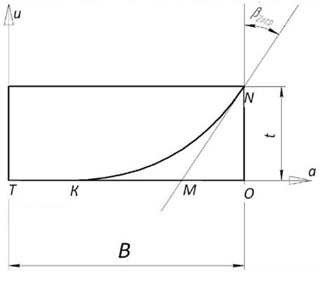

Рис. 3. Построение средних линий профиля лопасти в контрольном сечении
Для определения числа лопаток z в РК использована зависимость [2]:
Здесь kmin = 0,9 − коэффициент, учитывающий увеличенную относительную толщину лопаток микротурбины; β2 – угол выхода лопатки РК турбины.
Из приведенной зависимости имеем параметр z = 9.
По среднему выходному диаметру определяем шаг лопаток:
Для обеспечения высокого гидродинамического качества лопатки окружная проекция средней линии также строится с помощью кривой Безье.

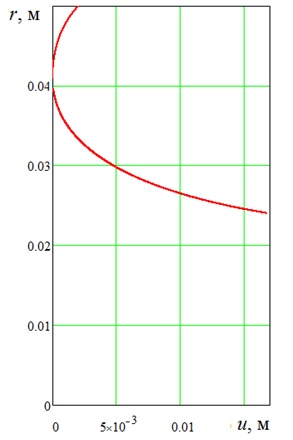

Как и при построении меридиональных обводов РК для формирования кривой Безье использовались три опорные точки (см. рис. 3): точка начала кривой К, лежащая на осевой линии, точка N и точка М пересечения осевой линии и прямой, проведенной через точку N под углом β2 от окружной координаты u. Алгоритм построения кривой аналогичен приведенному выше. Положение средней линии профиля лопасти РК в u−r координатах приведено на рис. 4. Здесь u – окружная координата, в пределе равная шагу между лопатками в контрольном сечении D2cp, r – координата радиуса турбины.
Рис. 4. Положение средней линий профиля лопасти РК в u−r координатах (вид со стороны входа в турбину)
При помощи полученной кривой рассчитывается угловая координата средней линии лопасти. Определяются текущие значения координат u, которые, опираясь на значение радиуса контрольного сечения r2ср, пересчитываются в значение угловой координаты:
Аналогично рассчитываются координаты точек, лежащих на внутреннем и внешнем обводах РК в контрольных сечениях.
На третьем этапе профилирования вычисляются габариты лопастей, определяющих положение спинки и корытца лопатки в контрольных сечениях. Из соображений прочности максимальная толщина лопатки турбины принимается равной δmax =3 мм. Размеры кромок лопаток на входе dвх = 1,3 мм, на выходе − dвых = 0,5 мм при линейном изменении толщины лопатки от максимального значения.
По результатам профилирования строится объемная модель РК. Данная модель может быть использована для изображения течения в радиально-осевой турбине микроГЭС.
