Determination of the cover coefficient for soil surfaces of the runoff of residential areas

Cover Page


Cite item

Full Text

Abstract

Due to the constant increase in tariffs in the field of public utilities, the problem of the need for accurate calculation of the volume of surface runoff is becoming more acute, which must take into account not only the landscape features of the area, but also the water-absorbing properties of the soil and coatings. The purpose of this work is to determine the coefficient of coverage zi for the most characteristic types of natural and artificial surfaces. The scientific novelty lies in the refinement of the existing methodology set out in the “Recommendations of the State Scientific Research Center of the Russian Federation FSUE Scientific Research Institute VODGEO”, in particular, the establishment of a mathematical dependence of the value of the coefficient of cover zi on the fractional composition of the soil to determine the coefficient of surface runoff Ψ, on which commercial calculations for the drainage of rain and meltwater into the storm sewer system are based.

Full Text

Значительный рост тарифов в коммунальной сфере, в частности в области отведения поверхностного ливневого стока, вызывает обеспокоенность у потенциальных абонентов, к которым относятся муниципальные и производственные предприятия, жилой сектор.

Даже в рамках г. Тольятти услуги различных организаций, занимающихся водоотведением, различаются почти в 4 раза. В Автозаводском районе ответственность за содержание ливневой канализации несет АО «ТЕВИС», в Центральном и Комсомольском районе ‒ муниципальная компания АО «ПО КХ г.о. Тольятти».

По данным Администрации г. Тольятти тарифы за водоотведение поверхностного стока за последние 4 года выросли на 40 % в АО «ТЕВИС» и на 249 % в АО «ПО КХ г.о. Тольятти».

Экономическая ситуация в стране не позволяет надеяться на позитивные изменения тарифов в коммунальной сфере, соответственно поиск компромиссного решения между коммунальными службами и абонентами является важным шагом к удовлетворению обеих сторон.

Ранее авторами был предложен, при участии АО «ПО КХ г.о. Тольятти», и успешно апробирован способ расчёта площадей поверхностного стока с учётом микрорельефа [1].

Ещё одним путем решения обозначенной проблемы является более точный расчёт объёма поверхностного стока, который учитывает не только ландшафтные особенности местности (микрорельеф, тип покрытия), но и водопоглощающие свойства этих поверхностей. Согласно применяемому алгоритму расчёта по [2], вид поверхности или площади стока разбит на группы, для которых применяется общий коэффициент стока Ψд. Данный коэффициент удобен в расчёте, однако не учитывает местные особенности почв, которые в условиях городов Поволжья весьма разнообразны и обладают большим диапазоном влагоёмкости. Если для твёрдых покрытий (кровли и асфальтобетонные покрытия) Ψд достаточно стабилен, то для естественных почвенных поверхностей он может значительно изменяться и зависеть от типа растительности, механических свойств и т. д. Настоящая работа посвящена уточнению коэффициентов покрова zi для различных видов поверхности стока, на который опирается определение общего коэффициента стока Ψд.

Обследование территорий при расчёте фактического поверхностного стока в сети дождевой канализации выявило определённые недостатки методики [2], в которой не вполне детально рассмотрен вопрос о водопоглощающей характеристике поверхности. При проектировании городской системы ливневой канализации усреднённые данные водопоглощения поверхности выражены коэффициентом стока Ψд и определяются как средневзвешенная величина для всей площади водосбора с учетом средних значений коэффициентов стока для различного рода поверхности. В настоящее время при заключении договоров между коммунальными службами и абонентами расчёт среднегодового количества дождевых вод Wд определяется строго по нормативу. Следует учесть, что нормативные документы [2, 3] главным образом направлены на проектирование систем канализации для обеспечения расчётной пропускной способности трубопроводов и не учитывают множество тонкостей расчёта фактического стока.

Цель работы: определить коэффициент покрова zi для наиболее характерных типов естественных поверхностей в г. Тольятти.

Для достижения поставленной цели определены следующие задачи:

  1. Выявить характерные типы почв и места отбора образцов на территории районов города.
  2. Провести лабораторные исследования отобранных образцов на предмет определения их физико-механических свойств.
  3. Определить коэффициент покрова zi для различных видов поверхности стока.

В работе применялись методы исследования: системный и факторный анализ, метод экспертных оценок.

Для поверхностей водостока с растительным слоем, дорог и площадок без твёрдого покрытия применяется термин «почва» – это покровный слой, сформированный в результате совместного действия различных природных биологических и антропогенных факторов.

Доля осадков, которая превышает величину инфильтрации, расходуется на образование пленки и на заполнение бессточных неровностей на поверхности, т. е. расходуется на так называемое поверхностное задержание. Идущая на поверхностный сток и перехватываемая дождеприемниками часть осадков (за вычетом потерь на перехват, испарение в период ливня, аккумуляцию в неровностях поверхности и инфильтрацию) представляет собой общий слой стока. Количество перехваченной воды зависит от характера ливня, вида и плотности растительного покрова, сезона года. Отношение объема поверхностного стока на водосборе в течение одного ливня к общему объему осадков, выпавших за время этого ливня, называется коэффициентом поверхностного стока Ψ и определяется по формуле

ψ = Z · q0,2 · t0,1                                                                                                        (1)

где Z – коэффициент вида поверхности; q – интенсивность дождя, л/с на 1 га; t – продолжительности дождя, мин.

Cеть отведения ливневого стока обслуживает территории, имеющие различные поверхности: с твёрдыми покрытиями и без них. Для упрощения расчетов обычно находят среднее значение коэффициента стока по заданной территории. Его определяют путем умножения относительной площади водосбора (с покрытием или без него) на соответствующий коэффициент. Сумма полученных значений дает среднее значение коэффициента стока [2, пп. 6.2.6 и 7.3].

Использование усреднённых коэффициентов значительно упрощает проектирование, особенно при новом строительстве, когда не известны точные характеристики поверхностей. При коммерческих расчётах за водоотведение дождевых и талых вод возникает необходимость точного определения количества воды, поступающего в дождеприёмные колодцы. В этом случае необходимо знать, какая часть воды задерживается разными видами почв.

Научная новизна настоящей работы заключается в доработке существующей методики, изложенной в «Рекомендациях по расчету систем сбора, отведения и очистки поверхностного стока селитебных территорий, площадок предприятий и определению условий выпуска его в водные объекты», разработанной ГНЦ РФ ФГУП НИИ ВОДГЕО [2], в частности в установлении математической зависимости и возможности точного расчёта коэффициента покрова zi, для определения коэффициента поверхностного стока Ψ, на котором базируются коммерческие расчёты за водоотведение дождевых и талых вод в систему ливневой канализации.

Поскольку оценка влажности связана со многими трудностями, обусловленными неоднородностью ее распределения в почве, влиянием атмосферы, растительного покрова и других природных факторов, надежные результаты могут быть получены лишь при комплексном использовании различных методов, дополняющих друг друга [4, 5].

Площадь Тольятти составляет 31 480 га, из них селитебные территории ‒ 5 270 га (16,7 %); промышленные зоны ‒ 5 533 га (17,6 %); территории, занятые транспортной инфраструктурой, ‒ 1 030 га (3,3 %); лесопарковая зона ‒ 8040 га (25,5 %); земли сельскохозяйственного использования ‒ 724 га (2,3 %).

Дерново-подзолистые почвы левобережья Ставропольского района формировались под влиянием пойменных сосновых лесов на лёгких песчаных субстратах. Дерновые и выщелоченные черноземы образовались под воздействием широколиственных лесов при периодически промывном режиме. Формированию почв открытых пространств способствовала разнотравно-злаковая растительность на поверхностных суглинках. Прибрежная полоса занята аллювиальной почвой [6].

Особенностью грунтовых поверхностей в Тольятти является наличие обширных техногенных искусственных почв. Они образовывались в результате хаотичного перемешивания компонентов в процессе строительства, а в жилой застройке верхний плодородный слой перемещался и восстанавливался после завершения земляных работ. Таким образом, можно выделить следующие типы почв:

  • черноземы типичные среднегумусные;
  • черноземы выщелоченные;
  • черноземы оподзоленные;
  • пойменные (аллювиальные);
  • дерново-подзолистые.

Черноземы типичные среднегумусные и выщелоченные занимают около 80 % селитебной территории г. Тольятти, преобладают в Автозаводском (обозначены символом ●) и Центральном (обозначены символом o) районах. В Комсомольском районе распространены песчаные и дерново-подзолистые почвы (обозначены символами × и *) (рис. 1).



Рис. 1. Места отбора проб почвы в г. Тольятти: А – Автозаводский район; Ц – Центральный район; К – Комсомольский район

Fig. 1. Soil sampling sites in Tolyatti AAvtozavodsky district; CCentral district; KKomsomolsky district



Большая часть дождеприёмников в городе размещена на автомобильных дорогах в жилых и промышленных секторах. Муниципальные объекты, лечебные, учебные заведения, как правило, находятся в жилой застройке. Поэтому целесообразно проводить отбор проб почв на территории этих объектов и вблизи дорог, чем и обусловлен выбор точек. Отбор проб почвы осуществлялся согласно требованиям ГОСТа [7] и Приказу [8].

Гранулометрический состав почв и почвообразующих пород характеризуется относительным содержанием в почве элементарных почвенных частиц разного размера независимо от их минералогического и химического состава и определяется массовым процентом фракций. Гранулометрический состав почв отражает содержание минеральных частиц в мелкоземе, в состав которого входят частицы менее 1 мм [9].

Приведем классификацию механических элементов почв по Н.А. Качинскому (1957 г.):



Граничные
значения, мм

Название
фракции

< 0,0001
0,0001 ‒ 0,0005
0,0005 ‒ 0,001
0,001 ‒ 0,005
0,005 ‒ 0,01
0,01 ‒ 0,05
0,05 ‒ 0,25
0,25 ‒ 0,5
0,5 ‒ 1
1 ‒ 3
Больше 3

Коллоиды
Тонкий ил
Грубый ил
Мелкая пыль
Средняя пыль
Крупная пыль
Тонкий песок
Средний песок
Крупный песок
Гравий
Каменистая часть почвы



Основным параметром при расчёте коэффициента поверхностного стока Ψi является коэффициент вида поверхности zi, а интенсивность и продолжительность дождя – случайными переменными. Поэтому необходимо найти взаимосвязь коэффициента zi с какой-либо физико-механической характеристикой почвы [2]. Значения коэффициента стока Ψi и коэффициента покрова z для разного вида поверхностей согласуются с типом почвы и, очевидно, с её составом. Таким образом, в качестве исходного параметра для расчёта z можно использовать гранулометрический состав почвы.



Рис. 2. Образцы проб почвы

Fig. 2. Soil samples



Отобранные образцы были просушены в лабораторном помещении при средней температуре +22 °С, влажности воздуха 42 %. Просушенная почва размята в ступке, из пробы удалены посторонние включения (крупные органические остатки, мелкие камни) на сите для песка по ГОСТ 32727-2014 с квадратной ячейкой 4 мм. На рис. 2 представлены отобранные образцы проб почвы в различных районах г. Тольятти.

Гранулометрический состав образцов определен при помощи cитового метода по ГОСТу [10]. Результаты вычисления гранулометрического состава грунтов следует определять с погрешностью до 0,1 %.



Таблица 1. Фракционный состав проб почвы по районам города

Table 1. Fractional composition of soil samples by city districts

Район города

пробы

Фракционный состав, мм

>1

1 – 0,5

0,5 – 0,25

<0,25

Автозаводский

1

16

32

28

24

2

22

25

34

19

3

20

24

42

14

4

24

25

33

18

5

19

22

38

21

Средний %



20

26

35

19

% частиц Qi



100,00

79,80

54,20

19,20

Центральный

1

20

22

40

18

2

18

23

31

28

3

22

16

29

33

4

19

22

34

25

5

20

22

27

31

Средний %



20

21

32

27

% частиц Qi



100,00

80,20

59,20

27,00

Комсомольский

1

82

9

7

2

2

74

18

5

3

3

76

11

8

5

4

84

7

8

1

5

78

11

6

5

Средний %



79

11

7

3

% частиц Qi



100,00

21,20

10,00

3,20



Для снижения вероятности ошибок проведен анализ не менее 5 образцов из разных точек по районам города. Результаты приведены в табл. 1. Так как разброс значений фракционного состава находится в пределах 20 %, т. е. состав почв практически идентичен, для контроля образцы были смешаны и получен средний гранулометрический состав для каждого района г. Тольятти.

Для описания и расчета основных физико-механических параметров почвы применяется непрерывная функция распределения. Вид графика может различаться в зависимости от фракционного состава проб. Интегральная кривая отражает суммарное содержание фракций мельче определенного диаметра Qi и представляет собой, в общем виде, некую функцию Q = f(d) (рис. 3). Принимая общее содержание частиц за 100 %, уравнение нормального распределения может быть записано как

FGd=100σ2πexp0,5dd¯σ2,                                                                                                        (2)

где d – средний размер частиц, величина которого зависит от метода усреднения, мм; σ – стандартное отклонение распределения вокруг среднего.

По оси ординат откладывается суммарное содержание фракций в процентах в нарастающем порядке от наименьшего диаметра к наибольшему. Разность ординат двух точек кривой однородности показывает, чему равно процентное содержание в почве частиц, диаметры которых находятся в пределах промежутка, соответствующего разности абсцисс этих двух точек [11]. Разбивая интегральную кривую на интервалы по оси абсцисс и откладывая соответствующие ординаты точек пересечения вертикальных линий с интегральной кривой для каждого интервала Δdi, получаем ряд интервалов ΔQi. Усреднённое значение ΔQi для оценки фракции пробы обычно выбирается около 60 %.

Таким образом, почвы из Автозаводского и Центрального районов можно отнести к фракциям «средний песок» (0,25 – 0,5); из Комсомольского района ‒ к «крупному песку» (0,5 – 1) согласно классификации Н.А. Качинского.



Таблица 2. Значения коэффициента покрова zi для разного вида поверхностей

Table 2. Values of the zi cover coefficient for different types of surfaces

Вид поверхности стока

Коэффициент

покрова zi

Размер фракции

 d, мм

Кровли и асфальтобетонные покрытия
(водонепроницаемые поверхности)

0,33 ‒ 0,23



Брусчатые мостовые и щебеночные покрытия

0,224



Булыжные мостовые

0,145



Щебеночные покрытия, не обработанные
вяжущими материалами

0,123

Больше 3

Гравийные садово-парковые дорожки

0,09

1 – 3

Грунтовые поверхности (спланированные)

0,064

0,5 – 1

Грунтовые поверхности без растительности

0,52

0,25 – 0,5

Газоны, органо-минеральный грунт, содержащий
от 3 до 50 % (по массе) органического вещества

0,038

0,05 ‒ 0,25



Опираясь на данные табл. 2 и классификации механических элементов почв, можно сопоставить значения коэффициента покрова zi с размерами частиц почвы.

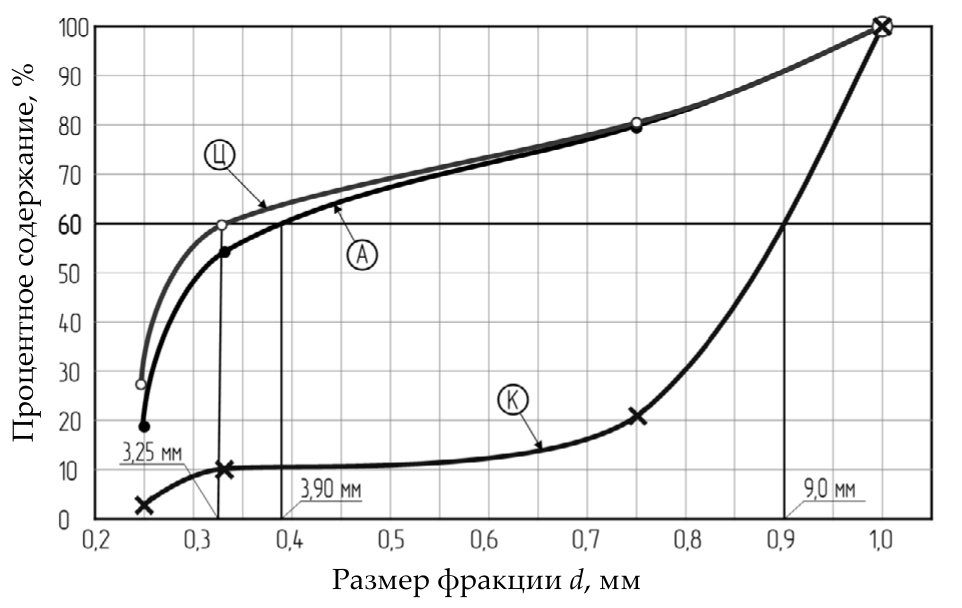

Рис. 3. Интегральное распределение частиц образцов почвы по размерам: А – Автозаводский район; Ц – Центральный район; К – Комсомольский район

Fig. 3. Integral particle size distribution of soil samples: AAvtozavodsky district; CCentral district; KKomsomolsky district

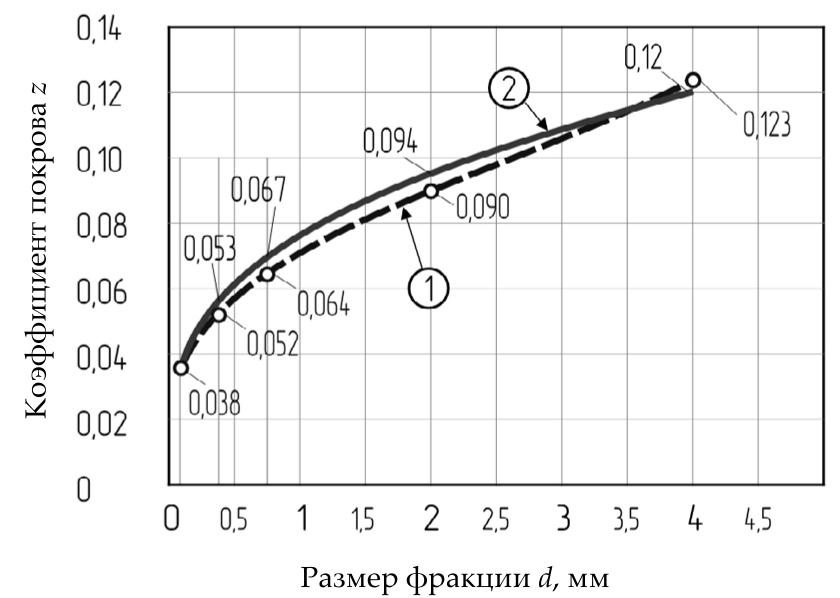

Рис. 4. Зависимость коэффициента покрова zi от фракционного состава почвы d: 1 – экспериментальный; 2 – расчётный

Fig. 4. Dependence of the coefficient of cover zi on the fractional composition of the soil d: 1 – experimental; 2 – calculated



На рис. 4 представлен график зависимости коэффициента покрова zi от фракционного состава почвы d, построенный по экспериментальным данным. Он отражает расчётную зависимость, которая описывается уравнением

Zi = 0,074 · d0,35,                                                                                                        (3)

Графики имеют степенную зависимость и достаточно близко подходят друг к другу, критерий Пирсона R² = 0,9959.

Используя полученную зависимость (3), можно определить значение коэффициента покрова zi от фракционного состава грунта d для районов г. Тольятти: Автозаводский, Центральный – 0,054; Комсомольский – 0,071. Следует отметить, что расчёт проведён для поверхности, практически свободной от растительности (грунтовые дороги, площадки хранения, стоянки, неблагоустроенные территории).

Выводы

  1. В результате проделанной работы определены коэффициенты покрова zi для наиболее характерных типов естественных поверхностей в г. Тольятти.
  2. На основе анализа фракционного состава проб, отобранных в разных районах города, определено среднее (обобщённое) значение размеров частиц почвы d.
  3. Установлено математическое соответствие и предложено уравнение, которое позволяет рассчитать коэффициент покрова zi, при известном среднем значении размеров частиц почвы.
  4. Научная новизна заключается в установлении математической зависимости и возможности точного расчёта коэффициента покрова zi для определения коэффициента поверхностного стока Ψ, на котором базируются коммерческие расчёты за водоотведение дождевых и талых вод в систему ливневой канализации. Это будет способствовать более точным расчетам между абонентами и ресурсоснабжающими организациями, позволит прогнозировать работу ливневой канализации, снизит вероятность подтопления территорий, особенно городских дорог, и в целом повысит урбанистический комфорт в г. Тольятти.
×
