Технология реставрации краснокирпичного фасада на примере объекта культурного наследия регионального значения «Особняк мещанина Галактионова Г.И.»

Полный текст

Рассматриваемый объект культурного наследия регионального значения «Особняк мещанина Галактионова Г.И.» расположен на территории исторического центра города Сызрани по ул. Ульяновской, 70. Здание расположено в окружении современной застройки средней этажности. Установлено, что основное здание ‒литера А ‒ по фрагментам фундаментов и схемам домовладений (рис. 1‒3) первоначально имело прямоугольную форму в плане с габаритными размерами 17,6×12,15 м. Позднее в глубине домовладения к основному зданию был пристроен деревянный прямоугольный объем – литеры А1, А3 с габаритными размерами 5,96×10,3 м.

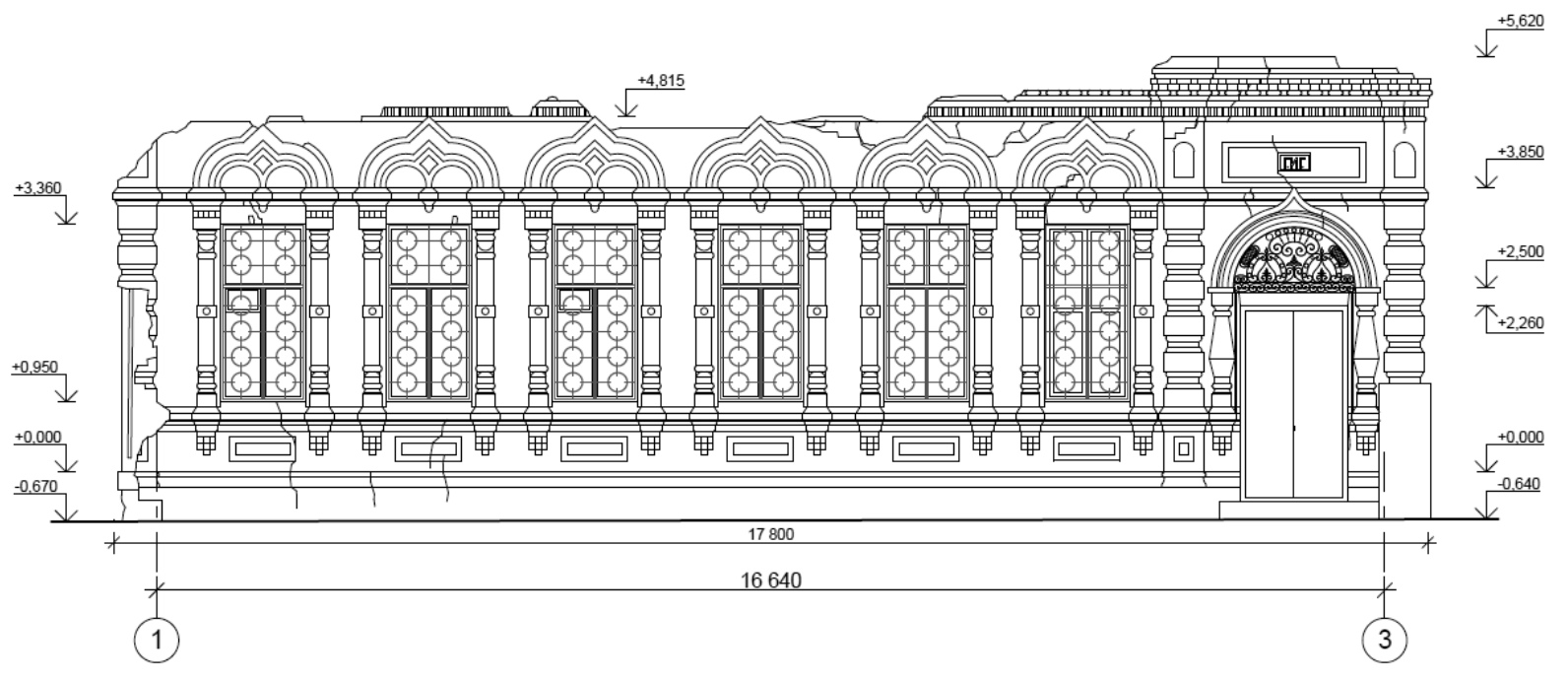

Рис. 1. Обмерочный чертеж главного фасада литера А по ул. Ульяновской

Fig. 1. Measurement drawing of the main facade of letter A on the street. Ulyanovsk



Анализ историко-архивных и библиографических данных позволил выявить следующую информацию об объекте. В окладных книгах недвижимого имущества жителей г. Сызрани за 1911, 1917 гг. в квартале 31 по ул. Симбирской (современная улица Ульяновская) располагался «…дом и бревенчатый, обшитый тесом флигель во дворе мещанина Григория Ивановича Галактионова». Дом главным фасадом, длинной стороной, был вытянут вдоль ул. Ульяновской. Вышеназванный «каменный» дом на самом деле был бревенчатый, обложенный глиняным кирпичом снаружи и оштукатуренный изнутри. В 1922 г. квартиросъемщиком здания являлась Галактионова М.А. Однако после 1924 г. под жилье использовали лишь поздний деревянный пристрой – флигель, а главное здание, ориентированное по улице, имело административную функцию, где размещались домоуправления № 4, 5 и 12. В 1949 г. в здании была размещена городская музыкальная школа. В 1960-1970-х гг. в объекте располагались медицинские учреждения: пункт скорой помощи, а затем врачебно-трудовая экспертная комиссия (ВТЭК). Износ отдельных элементов здания в этот период, включая бутовый фундамент, бревенчатые с кирпичной обкладкой наружные стены, деревянные перегородки, деревянное утепленное и кирпичное сводчатое перекрытие, составлял порядка 25 %. В неудовлетворительном состоянии с износом 50 % находилась и крыша «железная по тесовой обрешетке, стропила деревянные». В 1963 г. был выполнен капитальный ремонт помещений и кровли [1]. К концу 1980-х гг. проведено центральное отопление, а печи демонтированы [2]. В 1991 г. был демонтирован некогда жилой деревянный пристрой. В период с 2013 по 2016 гг. зданию был нанесен значительный ущерб, так как его попытались снести, однако данные действия не были доведены до конца и на протяжении последних восьми лет происходит обветшание несущих конструкций. Общая площадь сохранившихся первоначальных кирпичных фасадов – 147,9 м², в осях 1‒3 – 99,7,3 м², в осях А-Г – 34,5 м², в осях Г-А – 13,7 м².

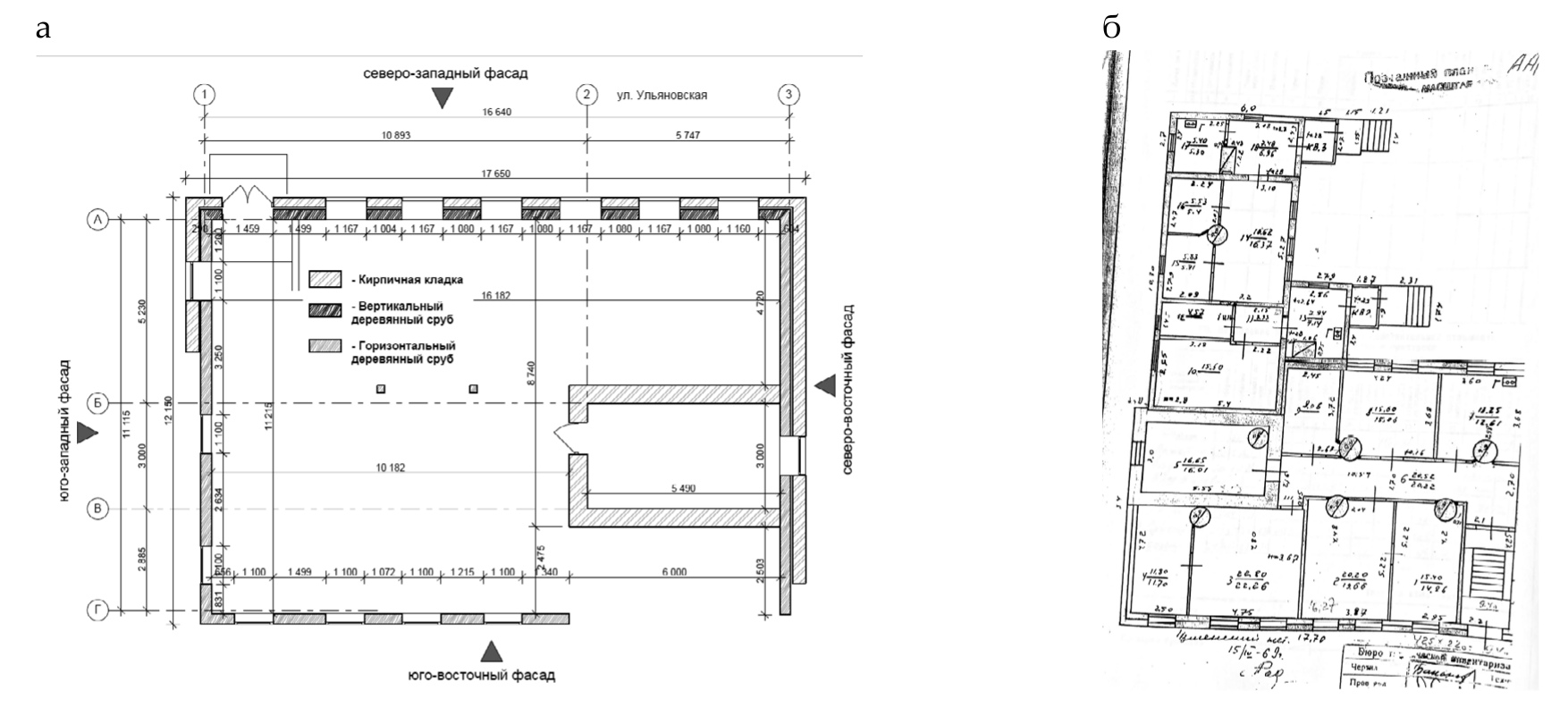

Рис. 2. Обмерочный чертеж первого этажа здания с обозначением ориентации фасадов и материала исполнения несущих конструкций (а); план первого этажа на 1969 г. (б)

Fig. 2. Measurement drawing of the first floor of the building with indication of the facade orientation and bearing structure material (a); ground floor plan for 1969 (b)



В настоящее время здание одноэтажное, Г-образное в плане. Главный фасад имеет асимметричную композицию и насчитывает 7 композиционных осей (см. рис. 1). В 7-й оси раскрыт парадный вход в здание с двустворной дверью и глухой фрамугой. Над входом расположен полуциркульный навес, поддерживаемый коваными кронштейнами. По обеим сторонам от входа устроены кувшинообразные колонны, на которые опирается килевидный сандрик. Над навесом ‒ прямоугольная ниша, углы здания и парадный вход декорированы пилястрами с нишами. Оконные проемы прямоугольные, декорированы полуколоннами, на которые опирается килевидный сандрик из нескольких уровней кирпича. Подоконный карниз декорирован нишами, между ними расположены пьедесталы полуколонн. Венчает здание карниз из нескольких уровней кирпича, поддерживаемый небольшими кронштейнами; под карнизом ‒ ряд поребрика, прерываемый трехлопастными сандриками [3].

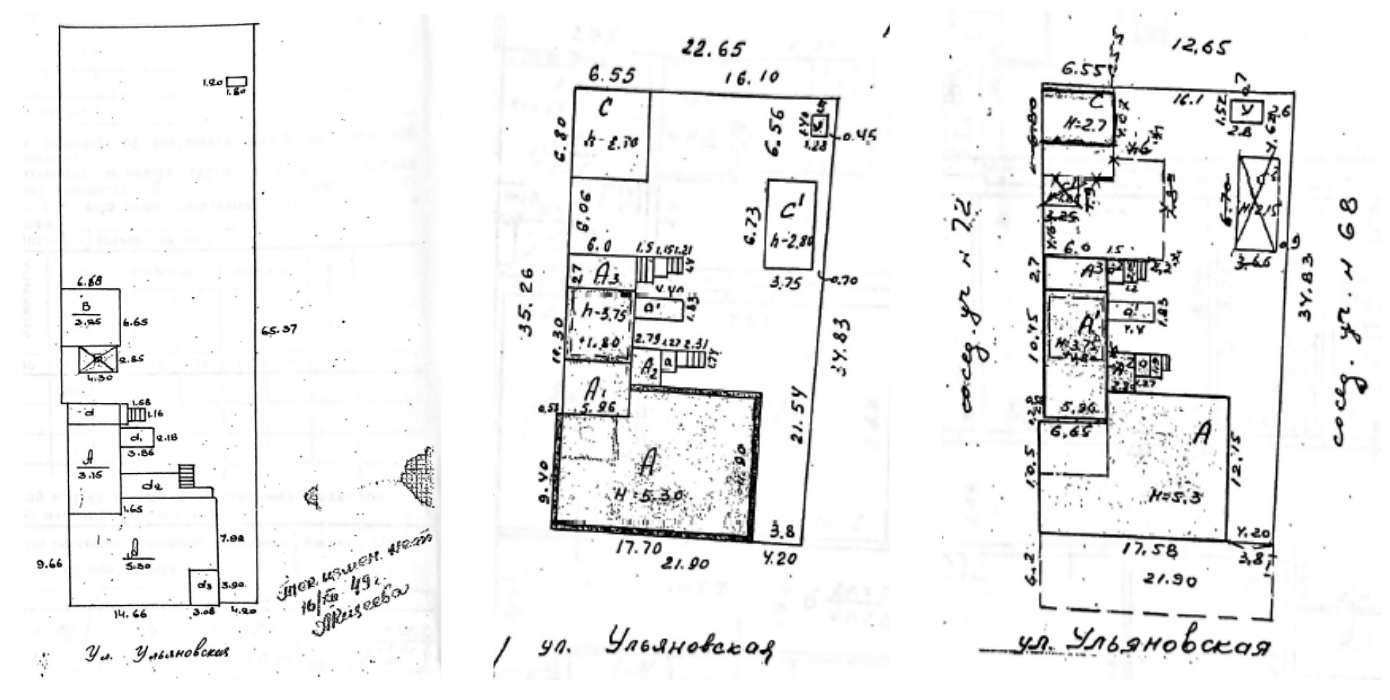

Рис. 3 Схема развития домовладения по годам: 1949, 1969, 1994

Fig. 3 Scheme of home ownership development by year: 1949, 1969, 1994



Северо-восточный фасад декора не имеет, за исключением идентичного главному фасаду венчающего карниза, но есть одно прямоугольное окно и фундаменты поздних пристроев. Юго-западный фасад имеет три прямоугольных окна, декорированных наличниками и килевидным сандриком. Декор фасадов выполнен в стиле эклектики с элементами русского стиля. По большому счету объект является типовым жилым домом, с характерным для краснокирпичных построек конца XIX – начала ХХ в. декором. Однако наибольший интерес представляет особенность здания ‒ конструкция несущих стен, выполненная нетиповым решением не только для Сызрани, но и Поволжья в целом [4‒9].

Так, сохранилась деревянная стена главного фасада, выполненная из вертикально стоящих бревен и облицованная красным полнотелым глиняным кирпичом толщиной от 260 до 640 мм. Стены боковых фасадов при этом, в классическом исполнении горизонтально уложенных бревен, также облицованы кирпичом.

Обкладка основного объема здания кирпичом выполняла несколько задач: повышала противопожарную категорию здания из-за последствий крупного пожара в городе от 1906 г., придавала внешнему облику солидность, способствовала сохранению тепла и защите бревенчатых стен от воздействия атмосферных осадков [5‒7]. Наиболее многочисленными среди вновь возводимых жилых зданий, как и до пожара, являлись деревянные и полукаменные, т. е. первый этаж ‒ камень, второй ‒ дерево. Такая застройка характерна и для интересующей нас улицы Симбирской. Тем не менее остается загадкой, почему целенаправленно главный фасад не строился по классическому варианту с горизонтальной укладкой бревен. В данном случае, скорее всего, имела место экономия средств при поэтапном строительстве объекта, от начала закладки фундаментов гораздо выше глубины промерзания до обкладки стен кирпичом, при том, что деревянный сруб уже стоял не один десяток лет, о чем свидетельствует лицевая сторона бревен, скрытая кладкой, на которой видны поражения гнилью и повсеместные включения трухлявого состояния древесины. Это подтверждается и характеристикой застройки города Сызрани в «Симбирских Епархиальных Ведомостях»: «…многие дома тогда строились или возводились без проекта и смет» [5].

Подобный деревянный конструктив стен был широко распространен в России XIX столетия, однако в Поволжье встречается крайне редко [10]. Основным преимуществом вертикального сруба является отсутствие усадки, но минусов значительно больше:

• установленные вертикально бревна начинают гнить по всей длине;
• в обычном бревенчатом доме нижние и верхние венцы заменяемы, но чтобы отремонтировать вертикальную укладку, требуется разобрать половину стены, и т. д.

В рамках выполнения научно-проектной документации по приспособлению объекта для современного использования были выполнены комплексные инженерные изыскания, по результатам которых выявлено, что ленточный фундамент, устроенный из бута под залив известковым раствором, находится в аварийном состоянии, так как глубина заложения фундамента выполнена без учета глубины промерзания грунта на 700 мм ниже уровня земли. Сезонные промерзания и оттаивания основания создают неравномерные осадки фундамента. Бутовые камни крупные, типа «дикарь». Фундамент выполнен с уступами (рис. 4). Горизонтальная и вертикальная гидроизоляция отсутствует. Физический износ фундамента составляет 60 % (камни фундамента местами свободно отделяются от кладки, но стена не потеряла вертикальности; раствор как бутовой, так и кирпичной кладки фасада в основном имеет нулевую прочность и выкрашивается).

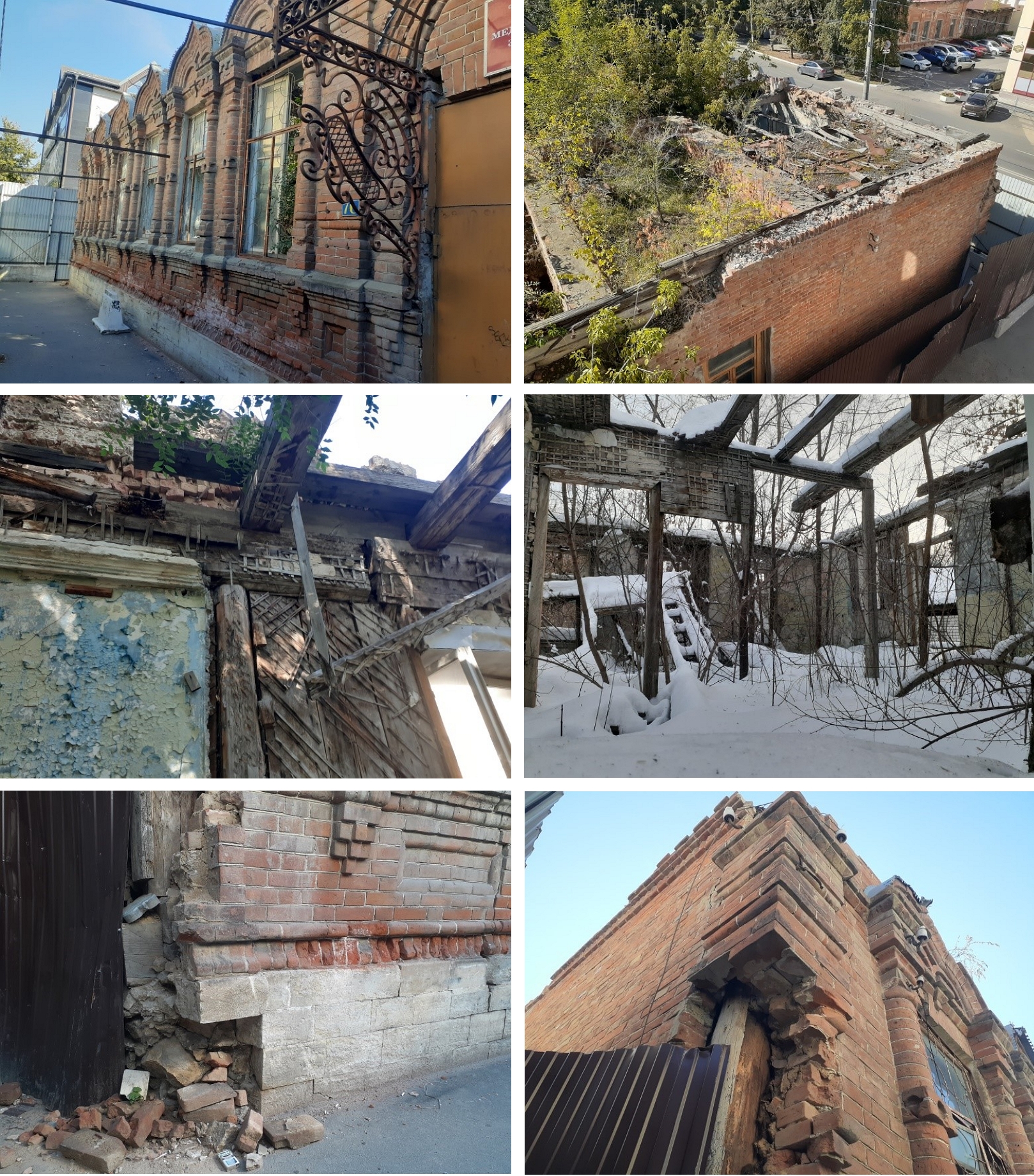

Рис. 4. Фотофиксация современного состояния объекта культурного наследия

Fig. 4. Photofixation of the current state of the cultural heritage site



Нижние и верхние обвязочные бревна диаметром 360 мм; заполнение – вертикально набранные бревна диаметром 280‒360 мм. Между кирпичной и деревянной стенами выполнена глиняная обмазка и проложен слой войлока. Для связи между кирпичной кладкой и деревянной стеной по всей площади фасадов установлены металлические кованые анкеры длиной 400‒450 мм (рис. 5). Анкеры забиты в деревянную стену в шахматном порядке с шагом 700‒1000 мм.

Деревянные элементы внутреннего несущего слоя всех фасадов увлажнены, повсеместно видны следы биологической деструкции. В кирпичной кладке зафиксированы многочисленные трещины шириной раскрытия от 5 до 40 мм. На кладке наблюдаются локальные участки выветривания кирпича и раствора из швов кладки, биопражения в виде плесени, следы интенсивного замачивания кладки: потеки, высолы ввиду отсутствия кровли и, частично, отливов на выступающих декоративных элементах фасадов (см. рис. 4).

Также по главному фасаду зафиксированы утраты кладки в уровне венчающего карниза, в левом углу фасада в месте сопряжения с северо-восточным фасадом. Наблюдаются значительные утраты кладки по юго-западному и северо-восточному фасадам, полностью утрачена кладка юго-восточного фасада. Утрачена кровля и покрытие первого этажа, практически полностью утрачены полы и их конструкции, деревянные каркасные внутренние перегородки и несущие внутренние стены.

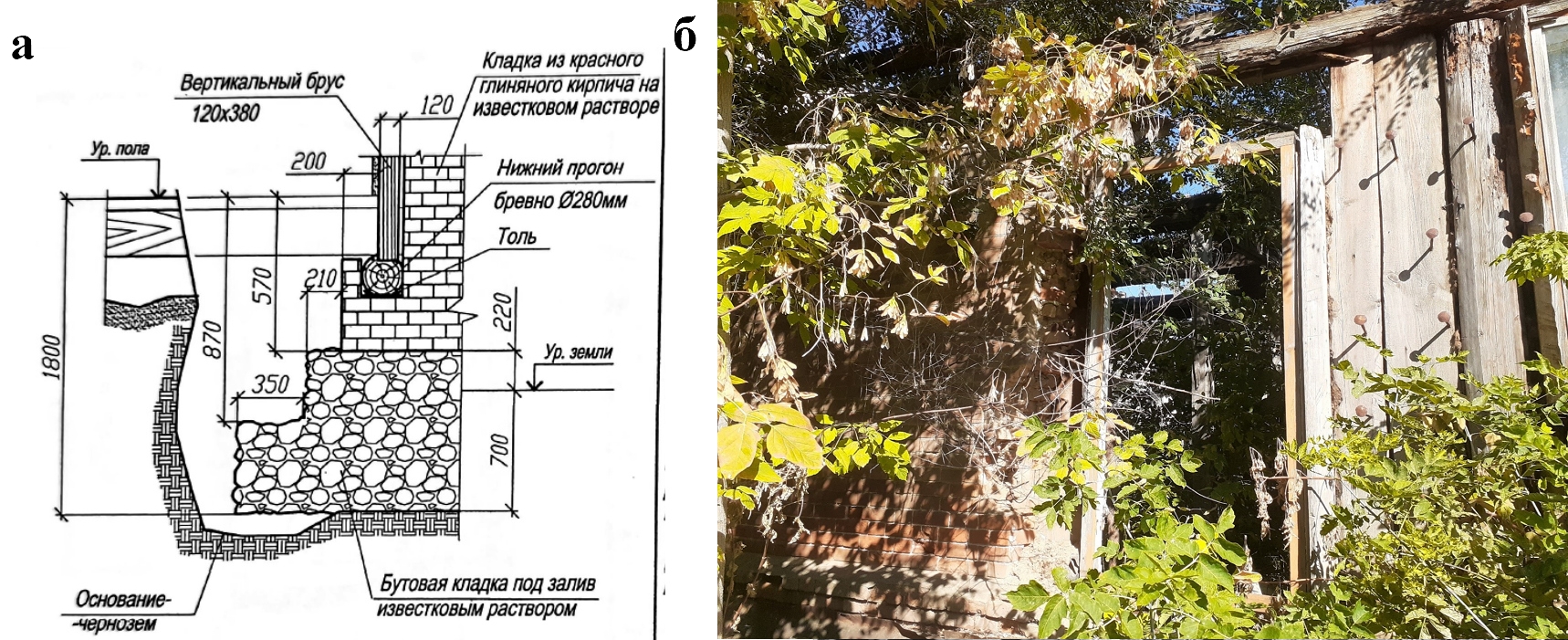

Рис. 5. Шурф существующего фундамента (а); кованые анкера, соединяющие кирпичную кладку и деревянную часть конструкции стены (б)

Fig. 5. Pit of existing foundation (a); forged anchors connecting the brickwork and the wooden part of the wall structure (b)



На основании проведенного обследования сделан вывод о том, что ограждающие конструкции здания находятся в аварийном состоянии вследствие следующих причин:

1. Естественный физический износ конструкций в результате длительного срока эксплуатации.
2. Отсутствие плановых и капитальных ремонтов фасада и кровли здания.
3. Отсутствие наружного водостока и частично отливов с декоративных элементов здания.

Основной задачей по сохранению здания явилось сохранение декора кирпичной кладки главного фасада. Толщина кладки в наиболее тонком месте составляет всего 260 мм, что, безусловно, стало главной проблемой, потому что при демонтаже деревянного каркаса возникает угроза обрушения всего фасада. Кирпичная кладка в данном случае не является самонесущей, что значительно усложняет процесс ее сохранения [11]. В связи с этим было принято решение, что все работы по демонтажу и последующему монтажу новых конструкций будут проводиться вручную, без применения вибрационных и ударных воздействий.

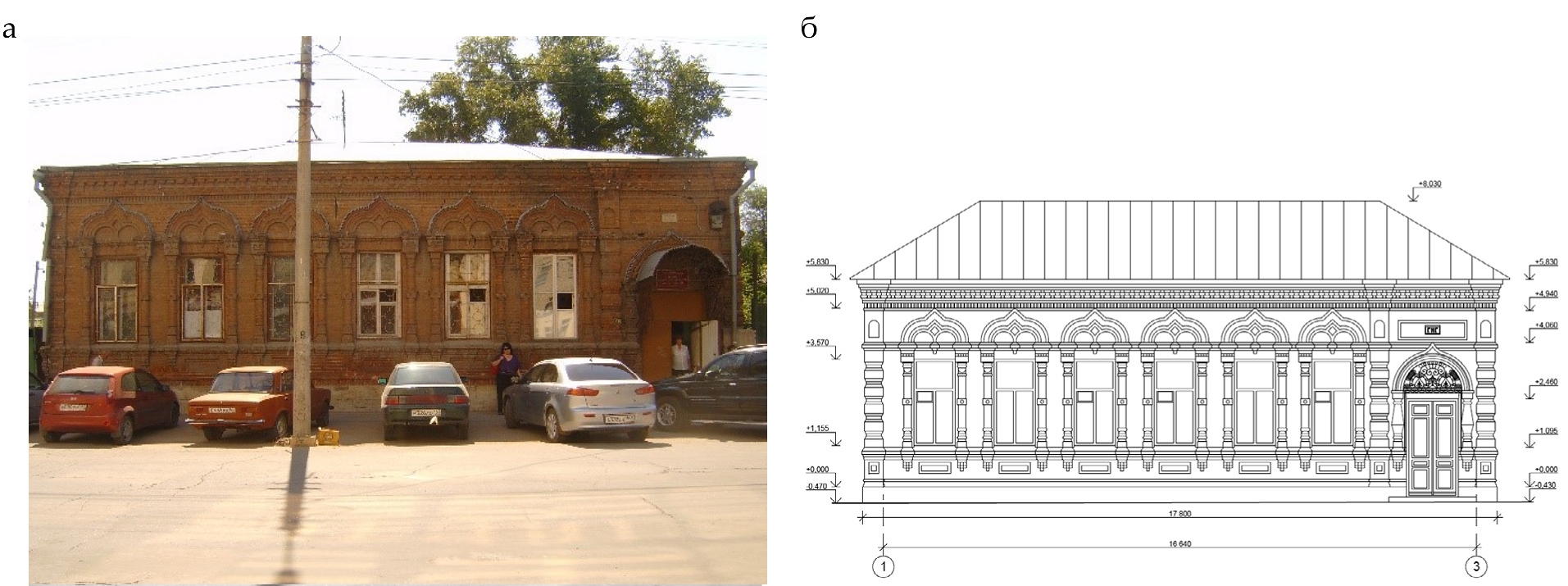

Рис. 6. Фотофиксация главного фасада здания, 2010 г. (а); чертеж главного фасада, отражающий его состояние после проведения работ по реставрации (б)

Fig. 6. Photofixation of the main facade of the building, 2010 (a); drawing of the main facade, reflecting its condition after restoration work (b)



Так как восстановление деревянных конструктивных элементов несущих стен здания, несмотря на их своеобразность, представляется нецелесообразным ввиду отсутствия их архитектурной ценности и практически полной деструкции материала, то были приняты следующие технологические решения по реставрации краснокирпичной кладки:

1. Установка деревянного каркаса со стороны улицы, фиксирующего положение кирпичной кладки, по сути опирание ее на новую независимую конструкцию (рис. 6). Демонтаж первоначального кованого навеса над главным входом в здание.
2. Очистка земельного участка и внутреннего пространства дома от кустарниковых самосевных растений, уборка и вывоз строительного мусора, сортировка и складирование на участке сохранившегося кирпича кладки для последующего его применения в доформировании главного фасада.
3. Демонтаж сохранившихся наружных конструкций стен остальных фасадов и внутренних элементов несущих конструкций, фрагментов полов.
4. Устройство нового фундамента по первоначальному прямоугольному контуру здания и обвязкой его с обоймой усиления главного фасада. Обойма выполняется в шахматном порядке ниже глубины промерзания грунта.
5. Последовательное устройство новой железобетонной стены с последующей обвязкой ее с сохраняемой кирпичной конструкцией главного фасада. Для этого потребуется выполнение следующего порядка действий (рис. 7):

• • последовательный демонтаж деревянных конструкций стены с сохранением анкеров, выходящих из тела кладки;
  • обработка внутренней стороны кладки однокомпонентным полиуретановым клеевым составом; монтаж арматурного каркаса будущей несущей железобетонной стенки и обвязка ее с сохранившимися анкерами;
  • устройство опалубки до середины оконных проемов фасада; послойная заливка бетонной смеси марки В20 на высоту от 300 до 500 мм до венчающего карниза для предотвращения выдавливания кирпича из тела кладки с последующим повышением высоты установки опалубки;
  • доформирование лицевого ряда кладки первоначальным кирпичом в уровне венчающего карниза с последующим возведением конструкции несущей железобетонной стены.

6. Восстановление поврежденных участков лицевого ряда кирпичной кладки сохранившимся первоначальным кирпичом с северо-восточного и юго-западного фасадов, демонтаж локальных участков известкового заполнения швов кладки с последующим ее восстановлением.
7. Очистка фасада, в том числе облицовки цоколя пиленым известняком от биопоражений, загрязнений, высолов.
8. Просушка увлажненной кладки и нейтрализация водорастворимых солей 10 %-м раствором хлорида бария (водным) для обессоливания, применение компрессов из известковой пасты (слой 3‒5 см), биоцидная обработка поврежденных участков главного фасада.
9. Обработка главного фасада составом по типу Caparol REMMERS KSE 100, KSE 300 (укрепляющий комплекс для любого типа камня).
10. Обработка фасада гидрофобизаторами по типу Caparol Funcosil SNL.
11. Установка заполнения оконных проемов с расстекловкой, характерной для периода строительства здания, и дверного проема с рисунком дверного полотна, соответствующим архивной фотографии.
12. Очистка кованых элементов навеса от загрязнений и ржавчины, окраска и установка на прежнее место на анкеры, предусмотренные из новой железобетонной стены.
13. Установка отливов по выступающим декоративным элементам фасада и покрытия кованого навеса над главным входом в здание, системы водостока по углам перелома кровли.

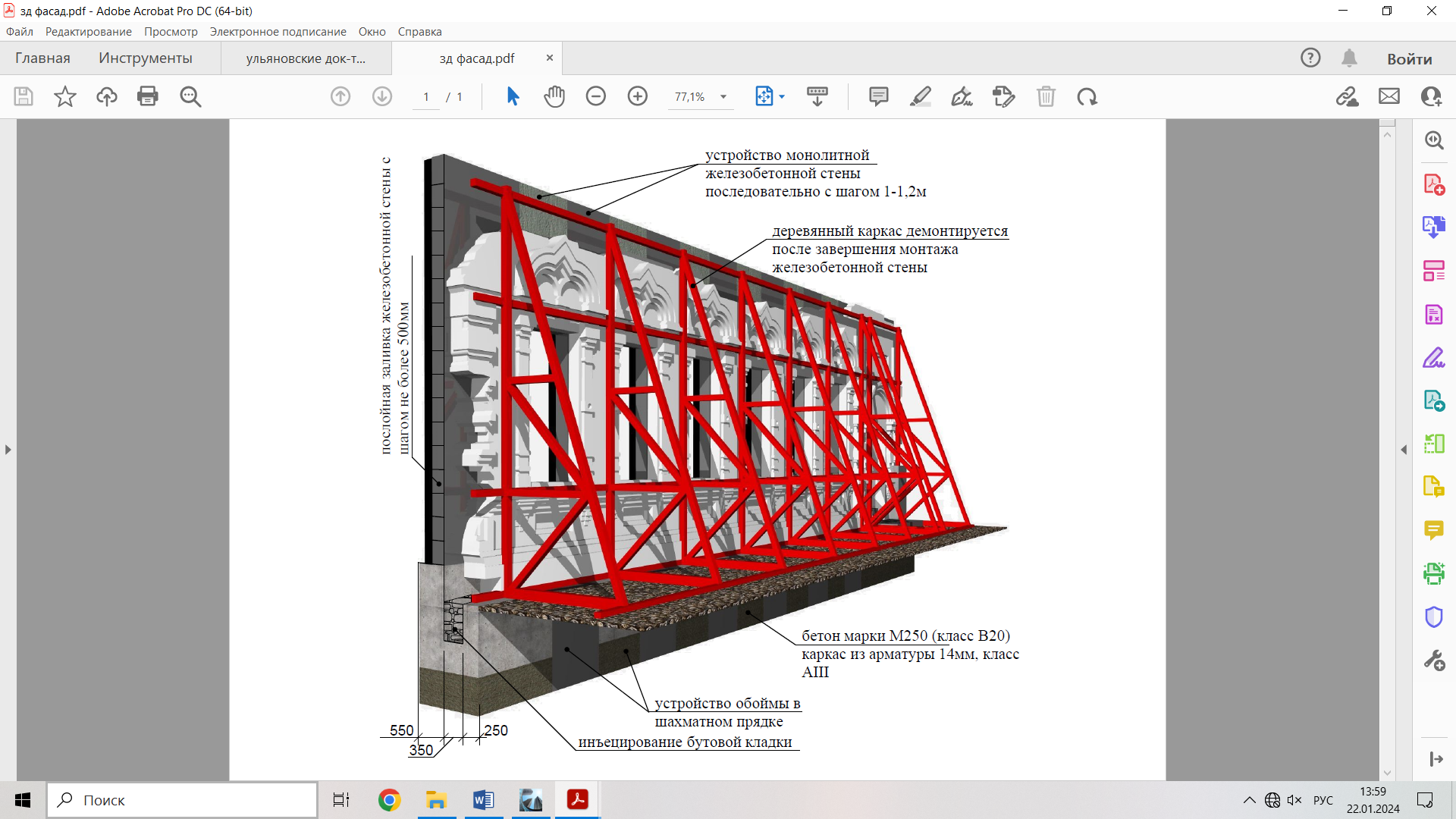

Рис. 7. Схема устройства: подпорной деревянной конструкции со стороны улицы; железобетонной обоймы усиления фундамента и монолитной стенки главного фасада

Fig. 7. Diagram of the device: retaining wooden structure on the street side; reinforced concrete reinforcement cage of the foundation and monolithic wall of the main facade



После проведения данных мероприятий по сохранению главного фасада здания будет произведен монтаж ленточного монолитного железобетонного фундамента с последующим возведением новой кладки стен юго-восточного, северо-восточного и юго-западного фасадов с перевязкой последних двух с выпусками арматурных сеток и анкеров из стены северо-западного фасада. Так как по желанию заказчика планировка здания должна быть универсальной, внутренних несущих стен к возведению не предполагается, вместо этого от оси А до оси Б будут установлены двутавровые балки с последующим покрытием сэндвич-панелями, произведен монтаж конструкции монолитного железобетонного пола и устройство деревянной конструкции вальмовой кровли с покрытием листовым металлом по типу «кликфальц» в первоначальных габаритах со слуховым окном, ориентированным в дворовую часть домовладения [12, 13].

Резюмируя вышесказанное, следует отметить, что на основе анализа историко-архивных и библиографических данных, натурного, комплексного инженерного обследования авторами статьи был выполнен проект приспособления объекта культурного наследия «Особняк мещанина Галактионова Г.И.» для современного использования, согласно которому предполагается сохранить декоративное решение главного краснокирпичного фасада, первоначальную прямоугольную форму здания в плане, восстановить первоначальный объем кровли. Что касается реставрации краснокирпичной кладки облицовки фасада, то подобная технология сохранения является сугубо индивидуальной, так как каждый объект культурного наследия уникален и имеет разную степень сохранности. Также следует отметить, что архиважным при выполнении научно-проектной документации является определение литерного состава памятника, который позволил, как в данном случае, выявить первоначальное планировочное решение. В дальнейшем «Особняк мещанина Галактионова Г.И.» ждет проведение производства работ и ювелирная работа по демонтажу деревянных элементов конструкций стен.
