К вопросу определения тепловых потерь через теплоизоляционные конструкции трубопроводов систем теплоснабжения на предпроектной стадии

Полный текст

Введение

По мере роста урбанизации городских территорий растет количество потребителей теплоты и, следовательно, растет тепловая нагрузка. Для увеличения пропускной способности тепловой сети можно провести ее реконструкцию с перекладкой трубопроводов другого диаметра, что является весьма капиталозатратным мероприятием, или снизить нагрузку на тепловые сети другими возможными способами. Нагрузка сетей обуславливается не только тепловыми потоками, расходуемыми потребителями, но и тепловыми потерями. По оценке некоторых экспертов суммарная доля потерь энергии, связанных с процессом теплопередачи через ограждающие конструкции, в тепловых сетях Волгоградской области достигает 30–40 %, в среднем по стране ‒ 20‒30 % [1]. Еще большая доля потерь приходится на утечки теплоносителя. Большая часть тепловых потерь выявляется на этапе эксплуатации тепловых сетей и связана с несвоевременным техническим обслуживанием и ремонтом сетей [2, 3]. В то же время для проектируемой тепловой сети можно определить экономически оправданные тепловые потоки, заложив потери тепловой энергии в основу гидравлических расчетов выбора диаметра трубопроводов [4].

Одной из основополагающих задач на стадии предпроектных решений для тепловой сети является определение суммарных тепловых потоков, в которые входят тепловые потери ограждающих конструкций [5]. Суммарная тепловая мощность будет оказывать влияние на тепловой и гидравлический режим сетей и может рассматриваться как ориентир для дальнейшей эксплуатации тепловых сетей.

В соответствии с вышеизложенным необходимо решить следующие задачи в ходе проектирования тепловых сетей:

1. исследовать влияние различных типов изоляции конструкций тепловой сети на тепловые потери;
2. определить укрупненные параметры тепловой сети, отражающие потери тепловой энергии ограждающими конструкциями сети;
3. предложить методику определения тепловых потерь на этапе предпроектных решений или при проектировании источника тепловой энергии.

Методы

В современных методиках существует три вида расчета потерь тепловой энергии в тепловых сетях:

• на основе проведения измерений и получения экспериментальных данных;
•  на основе показаний приборов учета потребителей;
•  на основе математического моделирования удельных потерь тепловой энергии в тепловой сети.

Нормируемые потери теплоты на участках сети можно определить по методике [6]

$Q_H=k_1·k_{И}·q_{Н}·L·\beta ,$(1)

где k₁ – поправочный коэффициент фактических тепловых потерь, k₁ = 1,29 для Волгограда; k_и – коэффициент, учитывающий тип изоляции, для ППУ k_и = 0,65; для тилитовой k_и = 0,73; для базальтовой k_и = 1,07; для минеральной ваты k_и = 1,14; q_н – нормированные удельные часовые потери теплоты трубопроводами для среднесезонных условий эксплуатации; L – длина участка трубопровода; β – коэффициент местных тепловых потерь, принимается для диаметров трубопроводов до 150 мм β = 1,2, для трубопроводов диаметром выше 150 мм и для бесканальной прокладки β = 1,15.

В существующих методиках определения температуры τ у абонентов [7] предполагается, что потери теплоты по всей длине участка тепловой сети остаются неизменными. Тогда, согласно этим положениям, математическое моделирование расчетных потерь тепловой энергии для водяных тепловых сетей будет базироваться на балансовом уравнении

$Q_p=\left(\tau -t_o\right)·K·L=G·c·\left(\tau -t_k\right),$ (2)

где τ – температура теплоносителя, °С; t₀ – температура воздуха для среднесезонных условий эксплуатации трубопроводов; K = β / R – удельная тепловая проводимость конструкций трубопровода с учетом условий прокладки и вида изоляции (удельный коэффициент теплопередачи); R – термическое сопротивление конструкции трубопровода, м·°С / Вт; G – расход теплоносителя, кг/с; c – удельная теплоемкость теплоносителя, кДж/кг°С; (τ - τ_к) – падение температуры теплоносителя в трубопроводе; τ_к – температура теплоносителя в конечной точке трубопровода.

В общем виде выражение определения потерь тепла (2) для участка трубопровода может быть записано как

$Q_p^2-Q_p\left({\tau }_k-t_o\right)·K·L-G·c·K·L=0$, (3)

Решением данного уравнения будет выражение

$Q_p=0,5K·L·∆\tau +0,5\sqrt{{\left(K·L·∆\tau \right)}^2+4·G·c·K·L},$ (4)

где Δτ = (τ_к - t₀) – температурный напор между теплоносителем и окружающей средой.

Если рассматривать сеть целиком, то очевидно, что величина K будет зависеть от вида изоляции, способа прокладки и от диаметров трубопроводов, которые в свою очередь зависят от расхода теплоносителя.

Коэффициент теплопередачи определялся на основе СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов», для его нахождения подставлялись следующие коэффициенты теплопроводности: 0,028 Вт/(м°·С) для ППУ изоляции, 0,039 Вт/(м°·С) для тилитовой изоляции, 0,046 Вт/(м°·С) для базальтовой изоляции, 0,058 Вт/(м°·С) для минераловатной изоляции, 58 Вт/(м°·С) для стальных труб, 2,04 Вт/(м°·С) для железобетона, 5,86 Вт/(м°·С) для грунта Волгоградской области при 10 % влажности [8]. Глубина заложения трубопроводов 0,7 м. Толщина изоляции варьировалась в зависимости от диаметра трубопровода на основе имеющегося опытного применения.

Термическое сопротивление на поверхности трубопровода, проложенного на открытом воздухе, зависит от температуры окружающей среды и скорости ветра [9]:

$R_{пов}=\frac{1}{0.21·\pi ·{\beta }_{\phi }·R{e}^{0,6}·{\lambda }_B},$ (5)

где β_φ – поправочный коэффициент, учитывающий направление воздушного потока по отношению к оси теплопровода; Re – критерий Рейнольдса; λ_в – коэффициент теплопроводности воздуха.

Параметры воздуха принимались для Волгоградского региона: ω = 4,8 м/с – среднесезонная скорость ветра; t_c = – 3,4 °С – среднесезонная температура воздуха.

Результаты расчета показали, что для любых способов прокладки термическая проводимость конструкций трубопроводов с различными теплоизоляционными материалами имеют близкие по значению зависимости (рис. 1). Наибольшее отклонение между коэффициентами теплопередачи составило 1,9 %, т. е. вид тепловой изоляции глобально не влияет на коэффициент теплопередачи. Поэтому можно вести обобщенный расчет потерь тепловой энергии через ограждающие конструкции трубопроводов без учета типа тепловой изоляции.



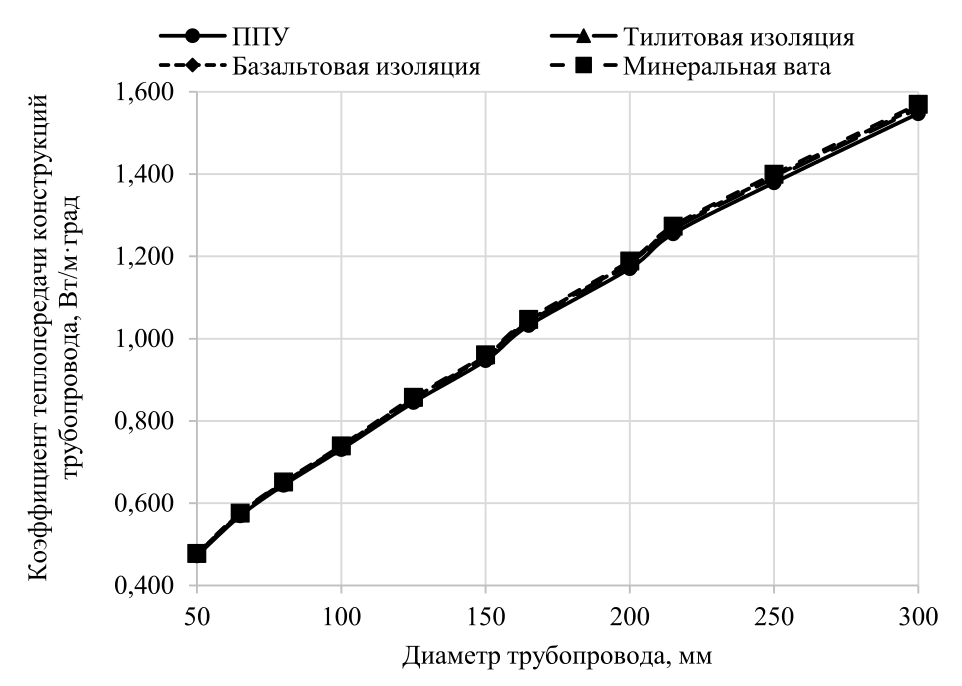

Рис. 1. Зависимости суммарных термических сопротивлений теплоизоляционных конструкций трубопроводов, проложенных в непроходных каналах от диаметров

Fig. 1. Dependences of total thermal resistance of heat insulation structures of pipelines laid in non-pass channels on diameters



Так как на предпроектной стадии гидравлический расчет тепловых сетей еще отсутствует, то диаметры трубопроводов D можно выразить через расходы теплоносителя G, используя материальную характеристику сети [7, 10]:

$D=\frac{A_d^B}{R_{л}^{0,19}}·G^{0,038}=0,0344·G^{0,38}$(6)

где $A_d^B$ = 0,0723 – коэффициент, отнесенный к диаметру трубопровода, зависящий от шероховатости трубы; R_л = 50 – удельное линейное падение давления, кг/(м²м).

Учитывая выражение (6), можно получить зависимость удельных коэффициентов теплопередачи от расходов:

$K=f\left(G\right)$. (7)

В работе удельные коэффициенты теплопередачи в зависимости от расхода теплоносителя были рассмотрены для вариантов различных грунтов при различном способе прокладки тепловой сети. В расчетах принимались коэффициенты теплопроводности грунтов согласно РД 39-0147103-87 «Выбор расчетных значений коэффициентов теплопроводности грунта при проектировании трубопроводов» (табл. 1).



Таблица 1. Коэффициенты теплопроводности почв при 20 % влажности

Table 1. Thermal conductivity coefficients of soils at 20 % humidity

Вид грунта	λ, Вт/м·град	Вид грунта	λ, Вт/м·град
Известковые почвы	5,86	Лёссовые почвы	1,64
Скальные породы	3,48	Суглинки	1,51
Песчаные почвы	2,56	Глинистые почвы	1,3
Супеси	1,8	Заторфенные почвы (черноземы)	0,84



Удельные коэффициенты теплопередачи различных конструкций хорошо аппроксимируются степенными зависимостями от величины расхода теплоносителя (величина достоверности аппроксимации 0,9995):

$K=f\left(G\right)=k_{\varpi }·G_i^{\varpi }$. (8)

Для условий Волгоградской области аппроксимация удельных коэффициентов теплопередачи тепловой сети при прокладке ее в непроходных каналах представлена на рис.2.

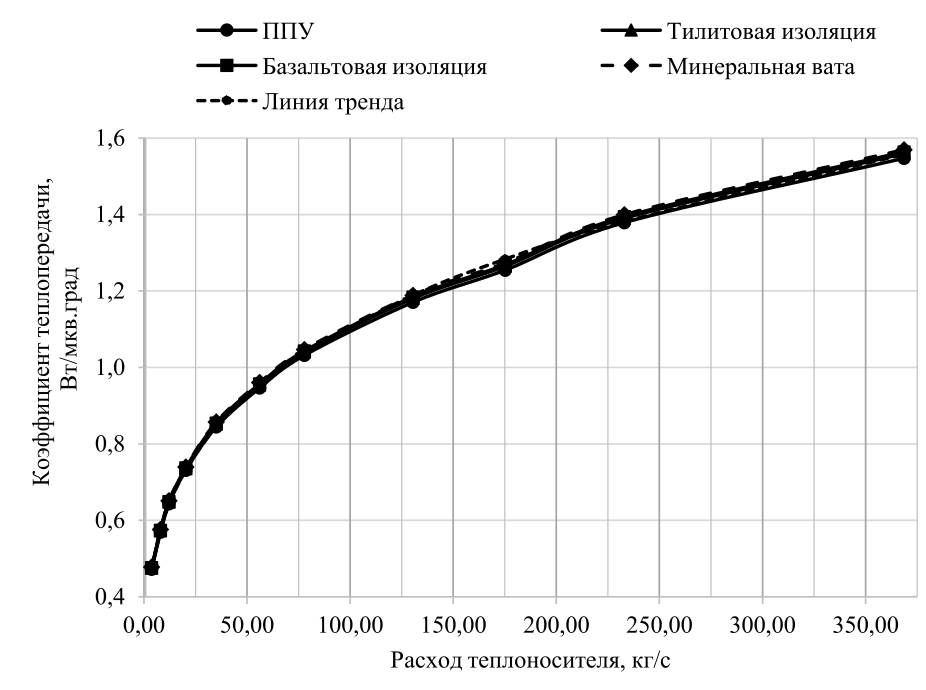

Рис. 2. Коэффициент теплопередачи теплоизоляционных конструкций трубопроводов с различными теплоизоляционными материалами, проложенными в непроходных каналах в зависимости от расхода теплоносителя

Fig. 2. Heat transfer coefficient of heat insulation structures of pipelines with various thermal insulation materials laid in non-pass channels depending on the coolant flow rate



В результате рассмотрения различных видов прокладки трубопроводов при различных грунтах были получены степенные зависимости для канальной прокладки, для бесканальной прокладки и наземной прокладки (табл. 2). Для условий Волгоградской области такие зависимости показаны на рис. 3.



Таблица 2. Удельные коэффициенты теплопередачи ограждающих конструкций трубопроводов

Table 2. Specific heat transfer coefficients of pipeline enclosing structures

Вид грунта	Удельный коэффициент теплопередачи $K=k_{\varpi }·G_i^{\varpi }$
	Способ прокладки тепловой сети
	в непроходных каналах	бесканальный	наземный
Известковые почвы (для Волгоградской области)	0,335·G0,26	0,39·G0,245	0,39·G0,274
Скальные породы	0,336·G0,256	0,38·G0,24
Песчаные почвы	0,334·G0,25	0,376·G0,236
Супеси	0,33·G0,25	0,364·G0,23
Лёссовые почвы	0,33·G0,247	0,36·G0,23
Суглинки	0,328·G0,246	0,357·G0,226
Глинистые почвы	0,326·G0,24	0,35·G0,22
Заторфенные почвы (черноземы)	0,317·G0,234	0,325·G0,21

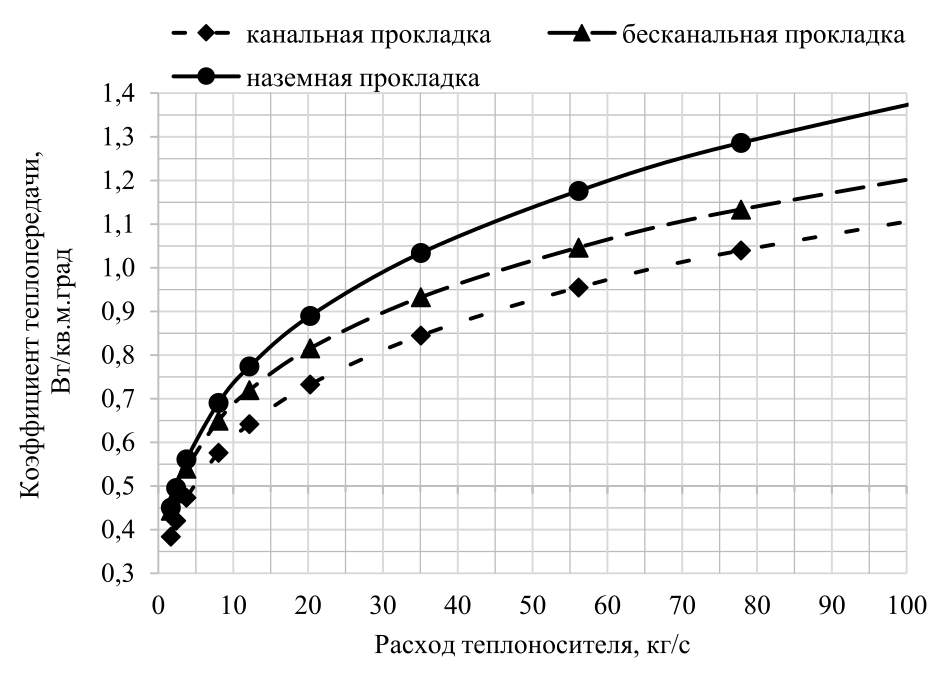

Рис. 3. Коэффициент теплопередачи конструкций трубопроводов для различных условий прокладки в условиях Волгоградской области в зависимости от расхода теплоносителя

Fig. 3. Heat transfer coefficient of pipeline structures for different laying conditions in the Volgograd region depending on the coolant flow rate



Результаты

При равномерно распределенной нагрузке магистрального трубопровода от источника к удаленному потребителю можно внести допущение, что расход теплоносителя на участке будет определяться как . С учетом этого формула (4) преобразуется:

$Q_p=0.5·k_{\varpi }·g_i^{\varpi }{L}^{\left(1+\varpi \right)}·∆\tau +0,5\sqrt{{\left[k_{\varpi }·g_i^{\varpi }{L}^{(1+\varpi )}·∆\tau \right]}^2+4·c·k_{\varpi }·g_i^{\left(1+\varpi \right)}{L}^{\left(2+\varpi \right)}},$ (9)

где k_ϖ – удельный коэффициент теплопередачи при ϖ = 0, кВт/(м³·°С); ϖ – показатель степени функции K = f(G); g_i – распределенный расход по длине трубопровода, кг/(с·м), определялся по аналогии с распределенной мощностью для электрической сети (MW-mile method) [11]:

$g_i=\stackrel{n}{\sum _{j=1}}\left(G_{уч.i}/1_{\sum _{}}\right),$ (10)

здесь G_уч.i – расход на i-м участке, кг/с; l_Σ – суммарная длина от источника до i-го участка, м; j – количество потребителей, участвующих в нагрузке i-го участка тепловой сети.

Данное выражение будет характеризовать распределенные тепловые потери в тепловых водяных сетях.

В работе были рассчитаны тепловые потери для сети, представленной на рис. 4, используя метод нормированных удельных потерь (1), теплотехнический расчет (4) и метод распределенного теплового потока (9).

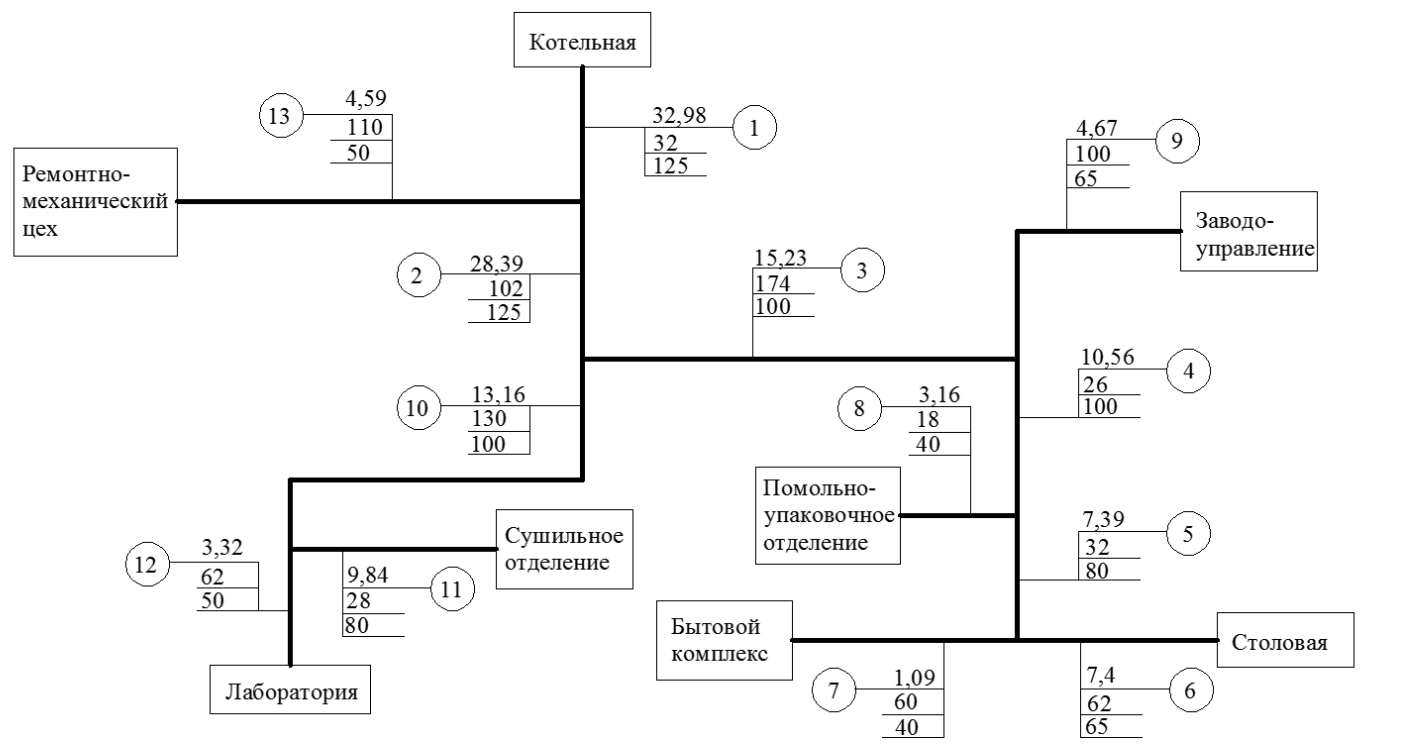

Рис. 4. Модель тепловой сети

Fig. 4. Heating network model



Нормированные потери были приняты исходя из условий Волгоградской области по СП 61.1333.2012 для тепловой сети 115/70 °С.

Исходными данными для определения тепловых потерь на участках тепловых сетей на основе выражения (4) и выражения (9) являлись: теплоперепад между среднесезонными температурами теплоносителя и окружающей среды Δτ = (τ_к - t₀) = (73,3 + 3,4) = 76,6 °C; теплоемкость теплоносителя с = 4185 Дж/(кг·град).

Результаты расчетов суммарных тепловых потерь для рассматриваемой сети, проложенной в непроходных каналах, показаны в табл. 3.



Таблица 3. Расчет суммарных тепловых потерь для сети (см. рис. 3)

Table 3. Calculation of total heat losses for the network (see fig. 3)

№ участка	Условный диаметр	Диаметр трубопровода	Δτ	Длина, м	Нормируемые потери		Расчетные потери		Распределенные потери
					qн, Вт/м	Qн, Вт	K, Вт/м3· град	Qр, Вт	Удельный расход, кг/м·с	Qр-р, Вт
1	125	133х4	76,7	32	47	1940,2	0,846	2076,4	1,516	3860,2
2	125	133х4		102	47	6184,3	0,846	6618,6	0,454	9188,2
3	100	108х4		174	42	9427,3	0,736	9822,5	0,142	11641,9
4	100	108х4		26	42	1408,7	0,736	1467,7	0,081	923,7
5	80	89х3,5		32	37	1527,4	0,648	1590,5	0,040	955,2
6	65	76х3,5		62	34	2719,3	0,582	2767,6	0,017	1702,9
7	40	45х2,5		60	27	2089,8	0,472	2172,1	0,003	969,5
8	40	45х2,5		18	27	626,9	0,472	651,6	0,009	300,8
№ участка	Условный диаметр	Диаметр трубопровода	Δτ	Длина, м	Нормируемые потери		Расчетные потери		Распределенные потери
					qн, Вт/м	Qн, Вт	K, Вт/м3· град	Qр, Вт	Удельный расход, кг/м·с	Qр-р, Вт
9	65	76х3,5	76,7	100	34	4386,0	0,582	4463,9	0,011	2762,1
10	100	108х4		130	42	7043,4	0,736	7338,7	0,100	7253,5
11	80	89х3,5		28	37	1336,4	0,648	1391,6	0,034	767,5
12	50	57х3,5		62	31	2479,4	0,516	2453,8	0,010	1468,3
13	50	57х3,5		110	31	4398,9	0,516	4353,5	0,032	4174,8
Всего:						45568,0		47168,7		45968,6



Обсуждения

Потери на участках тепловой сети, полученные методом распределенных тепловых потоков, как видно из табл. 3, существенно отличаются от нормативных потерь и потерь, полученных на основе теплотехнического расчета. По причине этого пользоваться данным методом при проектировании и эксплуатации тепловой сети нельзя.

Потери, полученные на основе теплотехнического расчета, превышают нормируемые. Это говорит о том, что в нормативных документах не учитывают свойства грунта при подземной прокладке коммуникаций.

При расчете подземных способов прокладки должны быть учтены (в СП 61.1333.2012 об этом говорится) и термическое сопротивление грунта, и термическое сопротивление канала, и даже влияние трубопроводов друг на друга).

Метод расчета тепловой изоляции по нормируемым тепловым потерям подразумевает выбор фактической толщины тепловой изоляции такой, чтобы фактические тепловые потери были не больше нормируемых.

В то же время суммарные потери теплоты для всей тепловой сети, рассчитанные разными методами, имеют хорошую сходимость. Погрешность между распределенными потерями и нормативными составляет 0,9 %, погрешность между разными методами ‒ не более 3,5 %.

По аналогии были рассчитаны тепловые потери для данной модели сети при прокладке ее бесканально и наземно. Нормируемые потери и потери, полученные теплотехническим расчетом, практически не отличаются. Расхождения между суммарными распределенными потерями и нормативными потерями составляют менее 8 %.

Это дает право применять методику распределенных тепловых потерь на стадии предпроектных решений, когда требуется определить искомую мощность источника теплоты или падение температуры в трубопроводах.
