ВВЕДЕНИЕ

В Северном полушарии материковое оледенение в плейстоцене наступало несколько раз и охватывало часть Северной Америки, Исландию, север Евразии и прилегающие шельфы [10, 11]. Последнее максимальное вюрмское оледенение произошло около 18 тыс. л. н. В пик оледенения уровень Мирового океана опустился на 120 м ниже современной отметки. Ход послеледниковой фландрийской трансгрессии показывает, что ускоренные темпы поднятия уровня океана приходились на интервал между 13 и 9 тыс. л. н. Современное материковое оледенение сохранилось на полярных архипелагах [2, 7, 10].

В последние столетия зафиксированы циклические изменения климата и состояния ледяного покрова. В 1878 г. А. Норденшельд на судне “Вега” за сезон прошел от Стокгольма до Берингова пролива [7]. В 1930-х годах участники похода на пароходе “Челюскин”, а также другие северные экспедиции проходили вдоль берегов Сибири за одну навигацию. Самый теплый период в Арктике пришелся на 1920–1930-е годы. В этот период, известный как “потепление Арктики” [7, 16], повышалась температура на побережьях и островах, сокращался сезонный ледяной покров в арктических морях.

Моря Северного Ледовитого океана исследованы в разной степени. Еще менее изучены Высокоширотная Арктика и Полярный бассейн [4, 15, 21, 22]. Это одна из причин, по которой ледовые прогнозы не всегда оправдываются. Например, в сентябре 2013 г. ледяной барьер шириной почти в 100 км перегородил пролив Вилькицкого, из-за чего корабли Северного флота были вынуждены пользоваться сопровождением атомных ледоколов [16].

В начале 2017 г. в Чаунской губе почти на полгода в припае застрял ледокол “Капитан Драницын”, хотя маршрут по аналогии с прошлыми годами был рассчитан как безледная трасса. По нашим наблюдениям в третьей декаде августа 2017 г. на ледоколе “50 лет Победы”, все северные проливы Земли Франца-Иосифа были покрыты льдом и айсбергами.

Морской лед и современные материковые ледники – важнейшие индикаторы динамики климата в Арктике [3–5, 13, 16], но в настоящее время авиаразведка льда практически не ведется. Спутниковое зондирование в разных диапазонах, в активном и пассивном режимах, с помощью лазерной и радарной спутниковой альтиметрии проводится эпизодически [1–3, 21]. Спутниковая съемка покрывает в основном полосу между 60° с.ш. и 60° ю.ш. Прогноз состояния ледяного покрова во многом строится на результатах математического моделирования, что не дает достаточно точных результатов. В этой ситуации возрастает роль прямых наблюдений в Северном Ледовитом океане.

В экспедиции на ледоколе “50 лет Победы” планировалось решить несколько задач. Первая – изучить, опираясь на уже имеющиеся опыт и знания [9, 12, 15, 16, 22, 23, 25, 26], особенности ледяного покрова (его толщину, цвет, возраст) и экосистемы криопелагиали в конце летнего сезона. Вторая – проследить степень соответствия и точность российских и европейских ледовых карт и прогнозов с реальной картиной, наблюдаемой визуально и на радарах атомохода в Центральном полярном бассейне. Третья – уточнить (оценить) основные физико-географические признаки, которые могут отражать глобальную климатическую изменчивость криопелагиали морей и океанов Арктики.

МАТЕРИАЛЫ И МЕТОДИКИ

В морях Российской Арктики (Карском, Белом, Печорском, море Лаптевых) преобладают однолетние льды, а в высоких широтах Северного Ледовитого океана – многолетние [1, 3–7, 17, 20]. Мурманский морской биологический институт (ММБИ РАН) с 1996 г. проводит попутные биоокеанологические наблюдения по трассе Северного морского пути и на прилегающих морских акваториях с борта атомных ледоколов и транспортных дизель-электроходов ледового класса. Получены новые данные о труднодоступных районах криопелагиали и сделаны определенные выводы об изменении морских льдов и экосистем арктических морей [12–14, 16, 24–26].

Продолжением этих работ стали комплексные наблюдения с 13 по 23 августа 2017 г. с борта атомного ледокола “50 лет Победы”. Экспедиция проходила по маршруту Мурманск – Шпицберген – Северный полюс – Земля Франца-Иосифа – Мурманск (рис. 1). Наблюдения выполнены в 68 точках, в том числе на 8 комплексных станциях отбора океанологических и гидробиологических (планктон) проб. По результатам обработки материала построены графики зонального распределения дрейфующих льдов, температуры воздуха, температуры и солености морской воды (рис. 2). Отдельные измерения были проведены во время пеших маршрутов по льду и с борта вертолета.

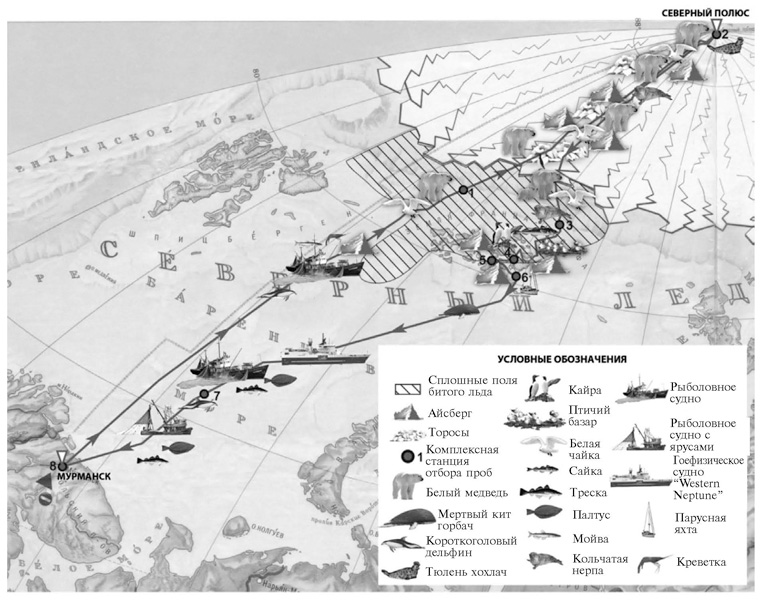

Рис. 1. Карта-схема маршрута экспедиции, выполненных наблюдений и комплексных станций.

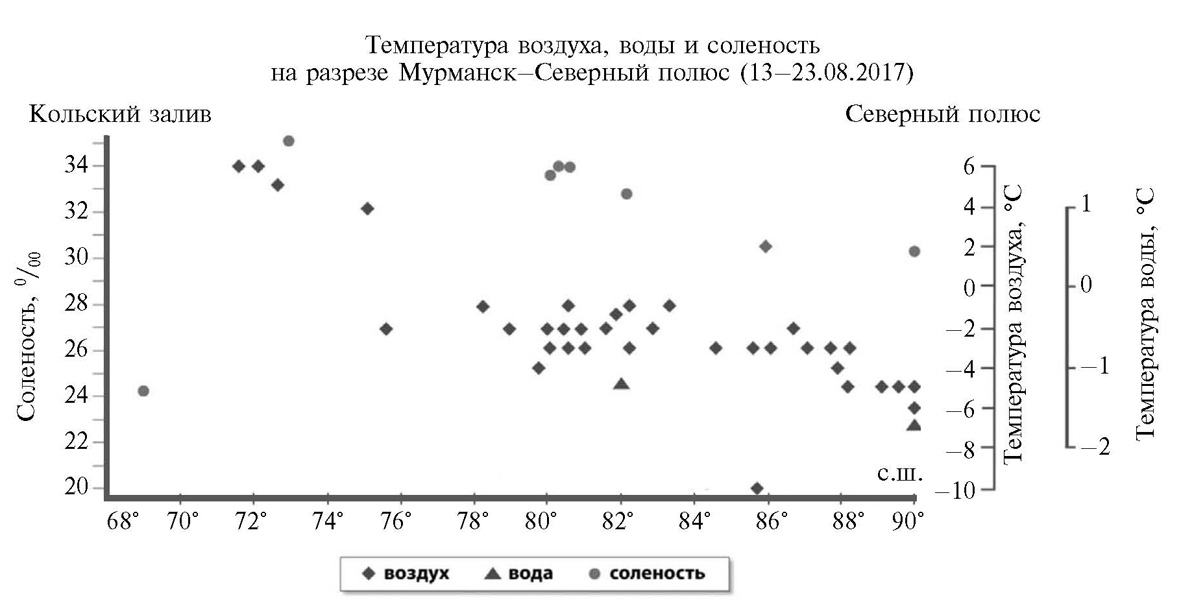

Рис. 2. Зональное распределение ключевых параметров среды.



Наблюдения за арктическим льдом вели десять дней круглосуточно с мостика палубы атомного ледокола с высоты 8–11 м. Общее расстояние двух маршрутов от кромки льда к юго-востоку от Шпицбергена до Северного полюса и назад – до чистой воды южнее Земли Франца-Иосифа составило порядка 2400 км. Записывали все основные параметры навигации (координаты по GPS) и состояния льда. Разнородные формы ледяного покрова определяли визуально и путем анализа картины льдов на ледовых бортовых радарах: Furuno FICE–100 и Furuno FAR-2318.

По ходу судна вели экспедиционной журнал, сделано более 6 тысяч фотоснимков и видеофиксаций айсбергов в океане и поверхности льда. Совместно с сотрудниками ААНИИ (В.C. Смоляницкий, А.С. Макаров) в автоматическом режиме видеорегистратора фиксировалась толщина и подледный рельеф глыб взломанного ледоколом льда, продвигавшихся у борта ледокола. В отличие от стационарных работ на полярных станциях в Центральном Арктическом бассейне в рейсе была возможность изучить не только подледный рельеф льдов, но и его цветовую гамму по всей толщине. Ледомер типа “Пикор-Лед” на штанге длиной 1 м выносился в сторону от борта и находился в стационарном положении в течение всей экспедиции. Информацию записывали на электронные носители.

Общепринятые гидрометеорологические методы пришлось приспосабливать к условиям похода на атомном ледоколе. Для терминологической точности при анализе ледовой обстановки была применена номенклатура Всемирной метеорологической организации по морскому льду [18]. Сплоченность льда определена по 10-балльной шкале как отношение площади, занятой дрейфующим льдом, к общей площади исследуемой акватории.

В экспедиции были зафиксированы морские млекопитающие, характерные для высоких широт Северного полушария: тюлень хохлач, белый медведь, кольчатая нерпа, морской заяц, морж атлантический, горбатый кит (см. рис. 2, табл. 1).



Таблица 1. Координаты мест регистрации и виды морских млекопитающих

Вид	Дата	Время	Координаты		Примечание
			с. ш.	в. д.
Белый медведь Ursus maritimus	15.08.2017	17:05	2017 г	38°08.12'	4 медведя
Тюлень хохлач Cystophora cristata	17.08.2017	16:33	89°4.14'	66°2.12'	10 половозрелых особей на льду
Белый медведь Ursus maritimus	19.08.2017	09:32	83°06.5'	54°23.9'	Одно половозрелое животное на ледяном поле
Белый медведь Ursus maritimus	19.08.2017	12:56	82°30.12'	57°45.41'	Самка с двумя детенышами на льду. Подход к ледоколу.
Кольчатая нерпа Pusa hispida	19.08.2017	18:15	82°04.7'	59°01.6'	Предположительно. Круги на воде в разводье у борта ледокола.
Морской заяц Erignathus barbatus	19.08.2017	18:19	82°04.2'	59°02.18'	Отдых на льдине
Морж атлантический Odobenus rosmarus rosmarus	20.08.2017	09:31	80°49.92'	57°57.94'	Не менее семи особей на льдине
Морж атлантический Odobenus rosmarus rosmarus	20.08.2017	21:12	80°20.86'	52°41.68'	Спит на льдине
Горбатый кит Megaptera novaeangliae	22.08.2017	18:24	76°38.75'	42°58.39'	Тело взрослого крупного самца, плавающее на поверхности моря брюхом вверх.



РЕЗУЛЬТАТЫ

В навигационной практике для оценки площади разводьев в арктических льдах существует подход, опирающийся на следующее соотношение: если сплоченность льда составляет 9–10 баллов, то 10% акватории – это чистая вода; при 6- и 3-балльных льдах площадь разводьев равна соответственно 50 и 70%. Разводья могут быть забиты мелким льдом (шугой) и молодым льдом.

В период наблюдений южная кромка дрейфующего мелкобитого льда с обломками айсбергов располагалась в районе желоба Франц-Виктория (79°–81° с.ш.) и простиралась до проливов северной половины архипелагов Земли Франца-Иосифа и Шпицбергена. Сплоченность льдин диаметром 1–8 м изменялась в интервале от 1–3 до 6 баллов. Однако к юго-западу от островов Рудольфа–Джексона местами в проливах ледяной покров достигал 7–8 баллов.

Для акватории между 81°–82° с.ш. характерен более разреженный лед, в основном 4–6 баллов. В этой же зоне можно встретить ледовые поля с 7–9-балльной сплоченностью, как на Северном полюсе. Внизу толщи сохраняется типичная бирюзовая окраска. Такой одно-, двулетний лед насыщен водой, на его поверхности цепью развиты снежницы, сохраняются торосы. В указанном пространстве перемещаются крупные (10×10 и 20×20 км) засыпанные снегом ледовые поля, небольшие (1×5 м и до 20 м в диаметре) льдины, а также полосы и “пятна” мелкобитого льда.

От полюса до 85° с.ш. (между 44°–48° в.д.) господствовал сплошной лед в 9–10 баллов (рис. 3). Его толщина 1–2 м и более. Реже на этой же акватории встречался сплоченный лед в 7–8 баллов. Размер ледовых полей изменялся от 2–5 до 10–15 км. На полюсе располагалась льдина площадью порядка 20 км2 и толщиной 1–2 м. Среди плавучих льдов можно встретить льды самого разнообразного происхождения и возраста. Они находятся в непрерывном движении под влиянием постоянных ветровых течений. Вынос льда из Центральной Арктики идет только через приатлантический сектор в Гренландском море.

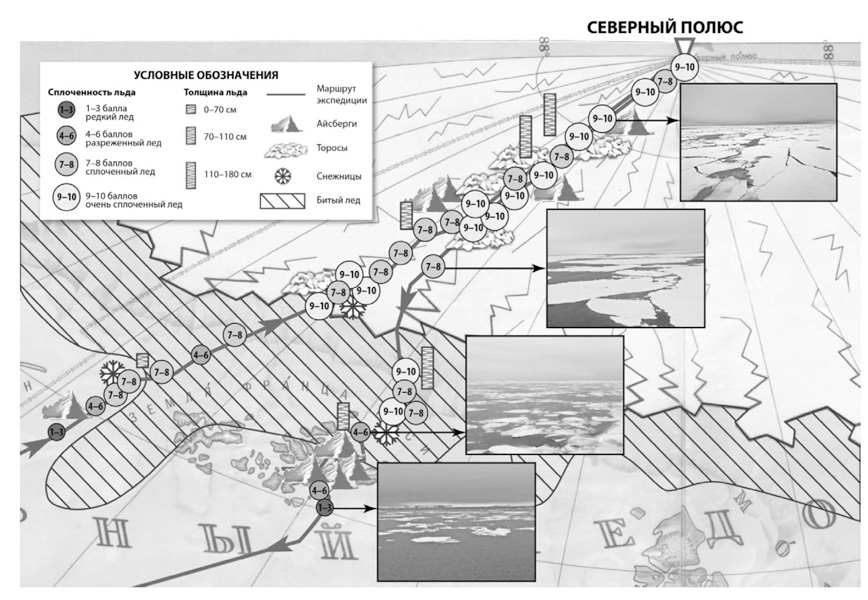

Рис. 3. Карта-схема ледовой обстановки в ходе экспедиции 13–23 августа 2017 г.



Обычно в Арктическом бассейне встречаются крупные (протяженностью свыше 2 км) и малые ледяные поля [5–7, 14, 17, 20]. Крупные льдины образуются при отрыве больших площадей припая от берега. В зимний период наибольшую повторяемость имеют ледяные блоки размером 5–10 км. К лету раздробленность ледяного покрова возрастает, сплоченность его уменьшается даже в центральной части Арктического бассейна. В теплые периоды в окраинных российских морях лед может полностью исчезнуть. Протяженность ледяных полей летом редко превосходит 1 км.

Многолетний, или паковый, лед – старый арктический лед толщиной около 3 м или более. Такие образования представляют собой крупные ледяные поля, плотно прижатые друг к другу, так что общее пространство воды между ними даже в летнее время не превосходит 1–2%. Верхняя их поверхность выровнена и сглажена.

Среди арктических льдов было встречено более десяти айсбергов (86°27' с.ш., 44°53' в.д.; 84°55' с.ш., 43°23' в.д.; 84°25' с.ш., 43°50' в.д.; 80°47' с.ш., 57°47' в.д.; 80°34' с.ш., 55°13' в.д.; 80°16' с.ш., 57°13' в.д.; 79°34' с.ш., 34°14' в.д.). Отколовшиеся от выводных ледников Шпицбергена, Земли Франца-Иосифа и Северной Земли айсберги выносятся частично в Арктический бассейн. Там они включаются в трансарктический дрейф и вместе с плавучими льдами выносятся через пролив Фрама.

Считается, что айсберги встречаются в Северном Ледовитом океане на акватории между 120° з.д. и 100° в.д. Число айсбергов в высокоширотной Арктике закономерно увеличивается при приближении к продуцирующим их материковым льдам. Айсберги откалываются от материковых ледников Северной Земли и Земли Франца-Иосифа.

В направлении от кромки льда (в 1–3 балла) к Северному полюсу (9–10 баллов) толщина ледяного покрова возрастает вдвое (от 0.5–0.9 м до 1.5–2 м и более), а возраст достигает 2–3 лет и более. В разрезе льда (87°31' с.ш., 47°10' в.д.) толщиной 2–2.5 м и сплоченностью 8–10 баллов примерное соотношение двухлетнего (бирюзового) и однолетнего льда составляет 80 на 20%. В разводье во льдах (87°08' с.ш., 47°12' в.д.) толщиной около 1.2 м соотношение одно- и двулетнего льда оценивается как 50 на 50%. В приполюсных широтах (севернее 82°–85° с.ш.) встречается не очень толстый (0.2–0.7 м) лед с торосами. Такой молодой лед образовался в текущем 2017 г. (рис. 4).

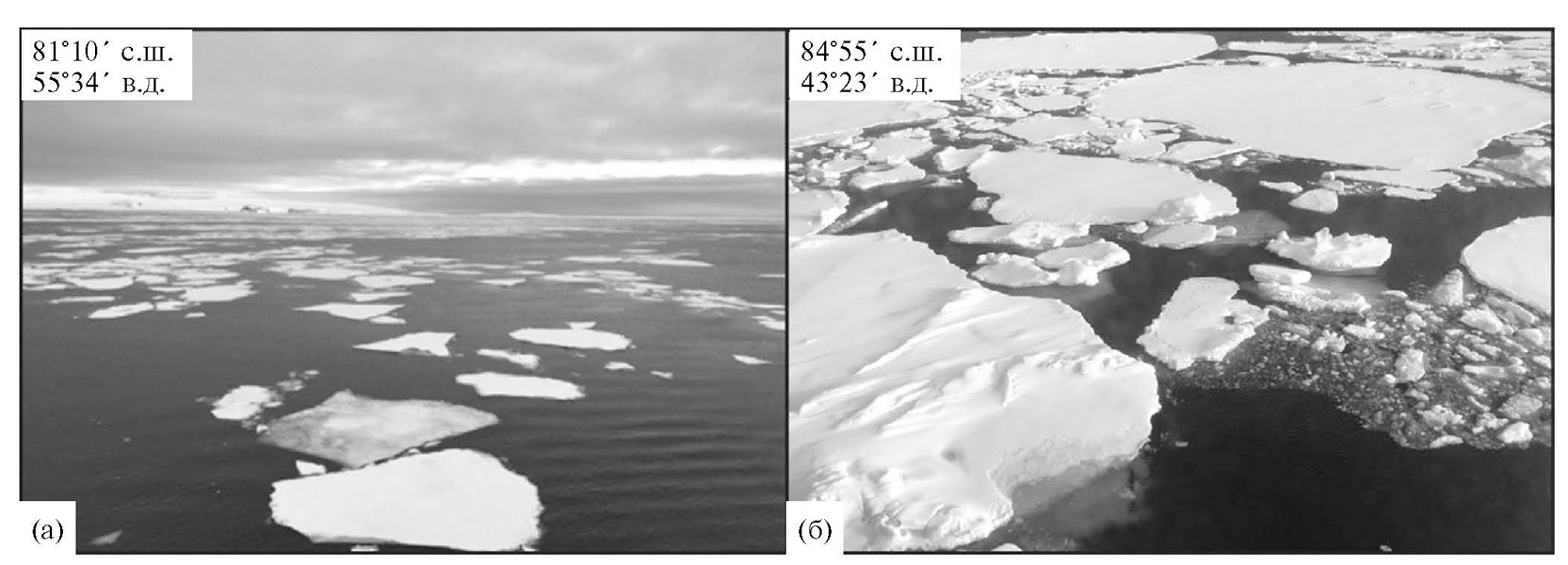

Рис. 4. Типичный вид однолетнего (а) и многолетнего (б) морского льда в Северном Ледовитом океане.



Морской лед различают по возрасту. Начальные виды льдов (нилас, блинчатый лед и др.) формируют молодые образования. Подобный лед есть не только в Арктике, но и в Азовском море и на севере Каспия [9, 13]. Остаточный молодой лед – однолетний лед, который не растаял за лето. В Арктике, в зависимости от района летнего дрейфа, его толщина колеблется от 60 до 180 см (см. рис. 4). Для Центральной Арктики характерен условно называемый двухлетний лед, просуществовавший более года. На его поверхности летом образуются неровности. Он более пресный и менее плотный по сравнению с однолетним, а потому выше выступает над поверхностью воды.

Летом, в конце 2017 г., все айсберги находились в стадии активного таяния и разрушения. Размеры таких обломков материковых ледников выступают из воды на 3–12 м, бывают размером от 10–20 до 50 м. При откалывании ледяных глыб айсберги теряют равновесие и неоднократно переворачиваются. Их нижняя часть имеет характерный зеленовато-бурый и вплоть до коричневого цвет из-за активного цветения криофлоры.

На Северной Земле лед толщиной до 800 м известен на о. Комсомолец (купол Академии наук) [2]. Фронтальные стенки выводных ледников Земли Франца-Иосифа имеют высоту 15–30 м. В проливах около каждого спускающегося в море ледника присутствуют айсберги; их надводная часть достигает 10–20 м.

Наиболее многочисленны айсберги у юго-западного и северо-западного побережья Земли Франса-Иосифа. Многие из них имеют столовую форму. Ледниковые покровы на островах Мейбел, Нансена и Альджер имеют радиальное расчленение. Летом айсберги длиной 50–100 м распадаются на блоки и куски меньших размеров. Они дрейфуют по ветру во всех проливах архипелага.

Во льдах Северного Ледовитого океана типичны пространства воды между ледяными полями. В работах отечественных исследователей [2, 7, 19] описаны их разновидности: промоины, каналы, разводья и полыньи. Среди дрейфующего льда впечатляют своими размерами большие разводья, напоминающие широкие озера или заливы (встречены на 81°42' с.ш., 37°24' в.д.; 81°52' с.ш., 58°27' в.д.; 85°09' с.ш., 42°18' в.д.; 89°29' с.ш., 63°47' в.д.). Их размеры достигают 7×10, 11×14 км, а в районе Северного полюса достигают 6×30 км.

Считается, что основную роль в образовании разрывов и разводьев в сплоченных льдах играет ветер, влияющий на подвижки и процессы деформации [17, 19]. Однако в отдельных ситуациях полыньи появляются вследствие интенсивной адвекции тепла течениями, подъема более теплых вод на поверхность океана [6, 25]. Сезонные и временные разводья могут быть заполнены ледяной кашей, покрыты ниласом или молодым льдом. Протяженность их колеблется от нескольких метров до нескольких километров.

В конце сезона снеготаяния на крупных и мелких ледяных полях отчетливо выделяются многочисленные снежницы. Выглядят они как округлые озера и лужи с хорошо развитой системой дренажа. Под снежницами и в местах без снега лед имеет зеленовато-голубой цвет. По маршруту ледокола снежницы встречались между 81°–86° с.ш. на льду толщиной 0.4–1.1 м. Длина темных луж до 15–30 м при ширине 2–10 м. Скопление пресной воды на поверхности льда обычно возникает из-за таяния снега и собственно поверхности льда.

Ледяные нагромождения составляют особую черту ландшафта арктических льдов. Процессы деформации льда проходят в форме взлома и наслоения. Самое мощное сжатие и торошение в виде 9–10-балльного сплочения льда обычно создает ветровое воздействие. Наблюдаемые торосы состояли из льдин подобных же размеров. Так, наибольший из измеренных торосов был сложен из двухметровых льдин, высота его над поверхностью льда составляла около 3–6 м. Гряды торосов зачастую простираются от нескольких до 10–20 км, и обычно представлены серией до 3–6 штук и ледовитостью от 7 до 10 баллов. Их можно наблюдать от Северного полюса до широты 84°. Кроме торосов часто встречается хаотическое нагромождение льдов.

Новые данные по строению и распределению морских льдов и айсбергов в западной части Центрального Арктического бассейна дают основание представить ряд общих выводов по изменчивости толщины и сплоченности льда, по относительному возрасту, соотношению акватории, покрытой льдом, и чистой воды. Конечно, для более достоверной оценки сезонной и межгодовой динамики площади и толщины морских льдов на всем Северном Ледовитом океане требуются новые спутниковые системы, которые охватывали бы съемкой сразу всю Арктику.

ЗАКЛЮЧЕНИЕ

Анализ первичных данных, собранных в этом рейсе, а также предыдущих исследований ММБИ за 30 лет в арктических морях на трассе Севморпути [9, 12, 15, 16, 22, 23, 25, 26], показывает, что площадь полярных ледяных полей в целом зависит от цикличности и внутривековой периодичности климата Северного Ледовитого океана. Выполненные наблюдения позволили составить реальную картину ледяного покрова на вторую половину августа 2017 г., т.е. на конец летнего сезона. Анализ и выводы отражают одномоментную ледовую обстановку в западной части Центральной Арктики, прилегающей к Норвежско-Гренландскому бассейну.

1. Лед вдоль трассы ледокола состоял главным образом из льдин двух размеров по толщине: двухметровых и полутораметровых. Первыми было занято около 50–70% видимой площади, вторыми – около 10–25%. На долю полыней и трещин приходилось порядка 10–15%.
2. Визуально можно было наблюдать, как в конце лета поверхность льда под воздействием солнечной радиации разрушается, появляются проталины и промоины, форма всторошенных участков сглаживается, лед заметно опреснен, характерны округлые снежницы.
3. Цветовая гамма позволяет стратифицировать лед и оценить возраст. Нижний пласт с оттенками бирюзового цвета – это старый лед, образовавшийся 2–3 года назад. Молодой и однолетний лед обычно имеет сине-зеленую окраску. Ближе к Северному полюсу явно преобладает двух-трехлетний лед. Чаще встречается сильно всторошенный лед.
4. Для судоходства во льдах важнейшее значение имеют рекомендации о количестве и распределении зон чистой воды и молодого льда [9]. Во время нашего рейса наблюдалась разнородная комбинация форм и размеров акваторий с чистой водой. Типичные формы – узкие протяженные (1–3 км) разводья. Именно по ним ледокол прокладывал путь к Северному полюсу. Явных признаков масштабной деградации ледяного покрова не было видно. Во второй половине августа 2017 г. район географической точки Северного полюса представлял собой заснеженную ледовую пустыню с зимней погодой. Температура воздуха составляла –8 °С, морской воды –1.6 °С. Зафиксировано распреснение воды океана до 33‰.

Для Арктики характерна внутривековая периодичность климата (11, 17, 30, 60 лет), что неоднократно доказывает замерзающий приблизительно раз в 30 лет Кольский залив [8, 10, 14, 16, 20, 24, 26]. В феврале 2012 г. площадь ледяного покрова в Баренцевом море показала абсолютный минимум за историю наблюдений – 400 тыс. км2 против обычных 860 тыс. км2. Однако на 10 декабря 2014 г. площадь льда в Баренцевом море была на 30% больше, чем в аналогичный период 2012 г. [16]. В конце августа 2016 г. огромные площади сплоченного арктического льда покрывали море Лаптевых восточнее пролива Вилькицкого.

Масштаб развития морских льдов в Арктике зависит от траектории движения и географического положения Сибирского и Канадского антициклонов [13, 16]. Зимой морозный воздух Сибири может смещаться к Тайваню, и тогда тепло Гольфстрима свободно достигает Земли Франца-Иосифа; в такой ситуации площадь льда в Баренцевом море минимальна. Холодный сибирский воздух может проникать вплоть до Пиренеев. В этом случае юго-западный отрог Сибирского антициклона (“ось Воейкова”) блокирует поступление тепла Гольфстрима к Средиземноморью.

Для постоянного мониторинга характеристик морского льда в Арктике необходима система спутников на геостационарной орбите, постоянно отслеживающих состояние ледяного покрова в Северном Ледовитом океане. Точность аппаратуры для регистрации разнородного льда на ледяных полях должна быть не менее 1 м. Достоверная оценка ледовой обстановки поможет не только обеспечить безопасность судоходства, но и гарантировать скорость прохождения всей трассы. А это важные экономические показатели эффективности промышленного судоходства.
