Elastic-plastic torsion of a two-layer rod

Cover Page

Cite item

Full Text

Abstract

We study the elastic-plastic torsion of a two-layer rod under the action of torque in this article. It is assumed that the rod consists of two layers. Each layer has its own elastic properties, but the plastic properties of both layers are the same. The contact boundary of the layers is located along the oh axis. The lateral boundary of the rod is stress-free, displacements and stresses are continuous at the interface. The components of the stress tensor at a point are calculated using contour integrals derived from conservation laws calculated along the lateral boundary. Next, the second invariant of the stress tensor is compared with the yield strength. At those points where the yield point is reached, the plastic state is realized, in the rest -elastic. This allows you to build a boundary between the plastic and elastic regions. This technique provides a way to calculate elastic-plastic boundaries for the main rolling profiles of rods. This is supposed to be done in subsequent works. We remind you that earlier, with the help of conservation laws, the main boundary value problems for a plastic two-dimensional medium, elastic-plastic torsion of isotropic rods and elastic media for bodies of finite dimensions were solved.solutions.

Full Text

Введение

Статья продолжает серию работ посвященных использованию законов сохранения для решения краевых задач уравнений механики деформируемого твердого тела. Уравнения упругости и пластичности уже достаточно давно изучаются с помощью симметрий [ 1; 2]. Далее было показано, законы сохранения можно использовать и они были использованы для решения краевых задач для двумерных уравнений пластичности [3-12]. Эти работы показали, что законы сохранения более хорошо подходят для решения краевых задач, чем точечные симметрии, на которые ранее делалась ставка [2]. Это объясняется тем, что симметрии по своей природе являются локальными, в отличие от законов сохранения - глобальными по своей сути. Далее законы сохранения были применены для решения упруго-пластических задач о кручении стержней и изгибе консолей, а также решению упруго-пластических задач для пластин конечных размеров, ослабленных отверстиями [13-18]. В настоящей работе показано, что законы сохранения можно использовать и для решения краевых задач для многослойных материалов.

Постановка задачи

Рассмотрим прямолинейный стержень, поперечное сечение которого изображено на рис. 1. Пусть S1 и S2 области, занятые упруго-пластическими изотропными материалами, у которых предел текучести при чистом сдвиге одинаковый и равен k, а упругие постоянные Ламе различны и равны λ1, μ1 и λ 2, μ2 соответственно. Пусть линия раздела материалов прямолинейна. Выберем ось координат ОХ вдоль линии раздела. Предполагается, как обычно, что боковая поверхность стержня свободна от напряжений, а стержень скручивается парой сил с моментом

M=(yσ13xσ23)dxdy.

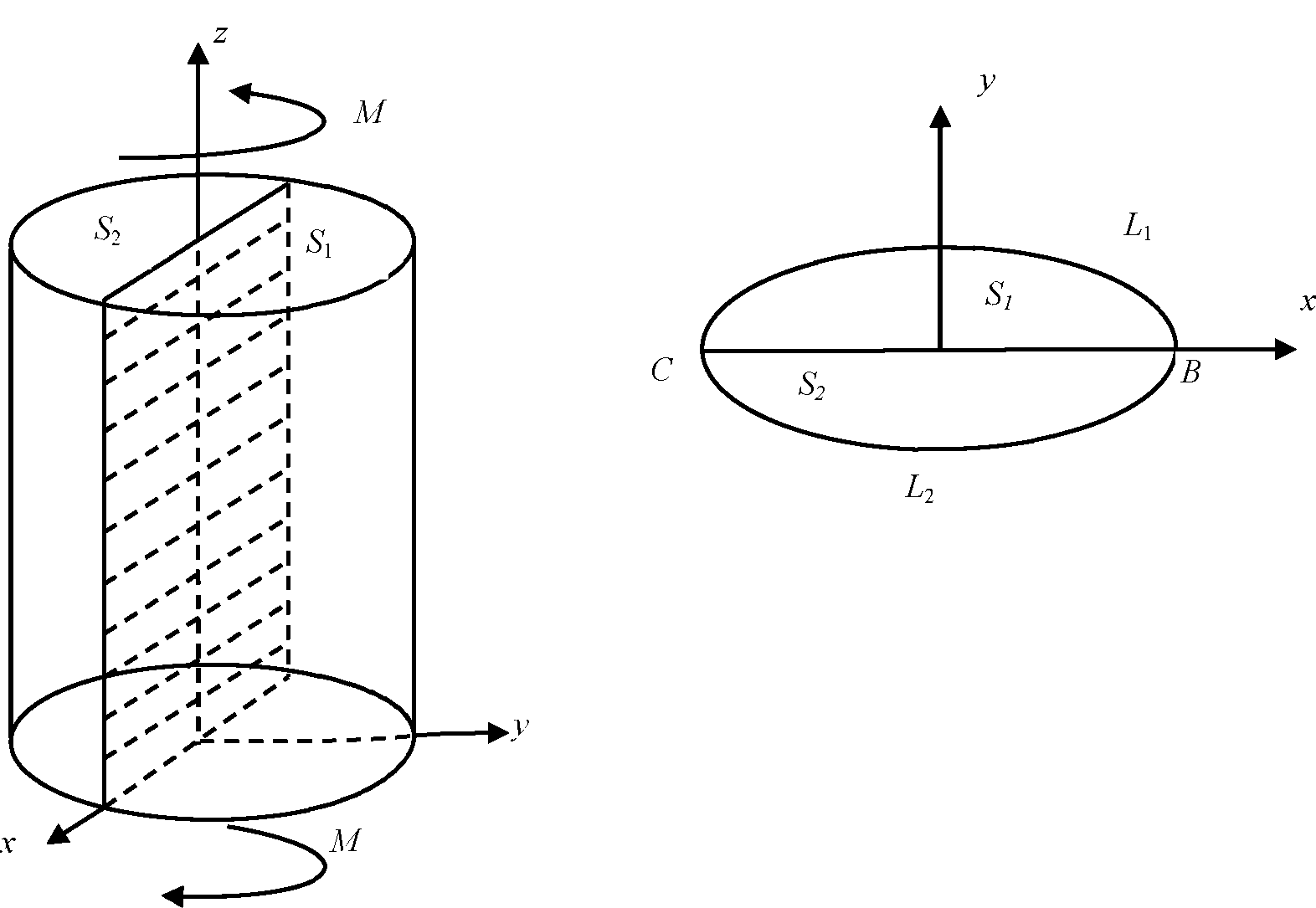

Рис. 1. Кручение двухслойного стержня

Fig. 1. Twisting of a two-layer rod



В этом случае уравнения, описывающие напряженное состояние в области Si i =1,2 имеют вид

F1 = ∂xσ13 + ∂yσ23 = 0, F2 = ∂yσ13 - ∂xσ23 + μiω = 0, μiω = K,

(1)

где σ13,σ23 – компоненты тензора напряжений, ω – угол закручивания, он предполагается постоянным.

На боковой поверхности стержня выполняются условия

   σ13n1 + σ23n2 = 0, σ123 +σ223 = k2,

(2)

которые означают, что боковая поверхность свободна от напряжений и находится в пластическом состоянии.

Из (2) получаем

  σ13= kn1,  σ23 = -kn2.

(3)

Также предполагаем, что на линии раздела CD компоненты тензора напряжений непрерывны, это означает отсутствие разрыва напряжений для данного стержня вдоль CD.

Законы сохранения

Закон сохранения ищем в виде

  Ax + By = ρ1F1 +ρ2F2

(4)

где ρ1, ρ2 – некоторые функции, одновременно тождественно не равные нулю, буквенные индексы внизу означают производные по соответствующим переменным.

Замечание. Более подробную информацию о законах сохранения, их вычисления и использования можно найти в цитированной выше литературе.

Пусть:             A = α1u + α2v + α3, B = β1u + β2v + β3,

(5)

где для удобства положили σ13 = u, σ23 = v, α1, α2, α3, β1, β2, β3 – предполагаются функциями только x, y.

 Подставляя (5) в (4) получаем

    α1 = β2, α2 = +β1, α1x - α2y = 0, α1y + α2x = 0, α3x + β3y = -α2Ki,

(6)

  αx1(i) - αy2(i)= 0, αx1(i) + αy2(i)= 0, αx3(i) - αy2(i)= -α2 Ki, i = 1,2

(7)

Здесь индекс i в скобках соответствует области Si.



Рис. 2. Схема взятия интегралов по поперечному сечению

Fig. 2. The scheme of taking integrals over the cross section



Предположим, что в точке x0, y0 подынтегральные функции имеют особенность и эта точка находится в круге радиуса (x - x0)2 + (y - y)2 = ε2 (рис. 2), тогда из (4) получаем

S(Ax+By)dxdy=S1(A1x+B1y)dxdy+S2(A2x+B2y)dxdy =

= εA1dyB1dx+L1A1dyB1dx+L2A2dyB2dx+CDA1dyB1dx+DCA2dyB2dx=0

Имеем вдоль CD

CDA1dyB1dx+DCA2dyB2dx=CD(α1(1)u+α2(1)v+α3(1))dy(α2(1)u+α1(1)v+β3(1))dx+

+DC(α1(2)u+α2(2)v+α3(2))dy(α2(2)u+α1(2)v+β3(2))dx=0

Поскольку вдоль CD dy=0, то полагаем β3(i)=0,  αx3(i)=α2(i)Ki, поэтому α1(1)=α1(2),  α2(1)=α2(2).

В результате получаем

εA1dyB1dx=L1A1dyB1dx+L2A2dyB2dx.

(8)

Воспользуемся формулой (8) для нахождения функций u, v в точке.

Для этого рассмотрим решение уравнений (7) в виде

α1=xx0(xx0)2+(yy0)2,   α2=yy0(xx0)2+(yy0)2,   α3=ωμ1arc tg xx0yy0.

(9)

Подставляя (9) в (8) получаем

εA1dyB1dx=ε(α1u+α2v+α3)dy(α2u+α1v)dx=

=εxx0(xx0)2+(yy0)2uyy0(xx0)2+(yy0)2v+ϖ μ1arctgxx0yy0 dyyy0(xx0)2+(yy0)2u dx ++εxx0(xx0)2+(yy0)2vdx

Пусть xx0=ε cos ϕ,  yy0= ε sin ϕ.

Тогда получаем

εA1dyB1dx=02π[(u cos ϕ+v sin ϕ) cos ϕ+(u sin ϕ+cos ϕ)sin ϕ]dϕ=02πud ϕ=2πu (x0,y0).

В последнем равенстве использована теорема о среднем и предельный переход ε0.

В результате из формулы (8) следует

2πσ13(x0,y0)=

L1xx0(xx0)2+(yy0)2 kn1+yy0(xx0)2+(yy0)2 kn2+ωμ1arc tgx=x0yy0 dy

yy0(xx0)2+(yy0)2 kn1xx0(xx0)2+(yy0)2 kn2 dx+

+L2xx0(xx0)2+(yy0)2 kn1+yy0(xx0)2+(yy0)2 kn2+ω μ2arc tgx=x0yy0  dy

yy0(xx0)2+(yy0)2 kn1xx0(xx0)2+(yy0)2kn2  dx.                                                                                 (10)

Рассмотрим решение уравнений (7) в виде

α1=yy0(xx0)2+(yy0)2,  α2=xx0(xx0)2+(yy0)2,  α3=12ω μ2ln ((xx0)2+(yy0)2).                           (11)

Подставляем (11) в (8) получаем

2πσ23(x0, y0)=

L1(yy0(xx0)2+(yy0)2 kn1xx0(xx0)2+(yy0)2 kn2+12ωμ2 ln ((xx0)2+(yy0)2) dy

(xx0(xx0)2+(yy0)2 kn1+yy0(xx0)2+(yy0)2 kn2) dx+

+L2(yy0(xx0)2+(yy0)2 kn1+xx0(xx0)2+(yy0)2 kn2+12ωμ2ln ((xx0)2+(yy0)2) dy

(xx0(xx0)2+(yy0)2 kn1+yy0(xx0)2+(yy0)2 kn2) dx.                                                                                     (12)

Заключение

Формулы (10), (12) позволяют вычислить значения компонент тензора напряжений во всех точках поперечного сечения. Далее в каждой точке x0, y0 проверяется условие пластичности σ132+σ232=k2. Те точки, где σ132+σ232<k2 принадлежат упругой зоне, а остальные точки – пластической области. Тем самым описанная процедура позволяет выделить пластические и упругие зоны и построить упруго-пластическую границу, которая заранее была неизвестна и подлежала определению.

×

About the authors

Sergey I. Senashov

Reshetnev Siberian State University of Science and Technology

Author for correspondence.
Email: sen@sibsau.ru

Dr. Sc., Professor, Elead of the Department IES

Russian Federation, 31, Krasnoyarskii rabochii prospekt, Krasnoyarsk, 660037

Irina L. Savostyanova

Reshetnev Siberian State University of Science and Technology

Email: savostyanova@sibsau.ru

Cand. Sc., Associate Professor

Russian Federation, 31, Krasnoyarskii rabochii prospekt, Krasnoyarsk, 660037

Sergey V. Lukyanov

Reshetnev Siberian State University of Science and Technology

Email: sen@sibsau.ru

graduate student

Russian Federation, 31, Krasnoyarskii rabochii prospekt, Krasnoyarsk, 660037

References

  1. Annin B. D.. Bytev V. O., Senashov S. I. Gruppovye svojstva uravnenij uprugosti iplastichnosti [Group properties of elasticity and plasticity equations], Novosibirsk. Nauka. 1985. 144 p.
  2. Ovsyannikov L. V. Gruppovoj analiz differencial'nyh uravnenij [Group analysis of differential equations]. Moscow7. Nauka. 1978. 399 p.
  3. Senashov S. I. On the laws of conservation of plasticity equations. Doklady AN SSSR. 1991. vol. 320. №. 3.p. 606.
  4. Senashov S. I. [Conservation law s and the exact solution of the Cauchy problem for plasticity equations] Doklady RAN. 1995. vol. 345. №. 5. p. 619.
  5. Kiryakov P. P., Senashov S. L, Yakhno A. N. Prilozhenie simmetrij i zakonov sohraneniya k resheniyu differencial'nyh uravnenij [Application of symmetries and conservation laws to the solution of differential equations]. Novosibirsk. SO RAN. 2001.201 p.
  6. Senashov S. L, Vinogradov A. M. Symmetries and conservation laws of 2-dimensional ideal plasticity // Proc. Edinburg Math.Soc. 1988. pp. 415-439.
  7. Senashov S. L, Yakchno A. N. Reproduction of solutions for bidimensional ideal plasticity // Journal of Non-Linear Mechanics 42 (2007). pp.500-503
  8. Senashov S.I., Yakchno A.N. Deformation of characteristic curves of the plane ideal plasticity equations by point symmetries //Nonlinear analysis 71(2009). P. 1274-1284
  9. Senashov S.I., Yakchno A.N. Conservation Laws, Hodograph Transformation and Boundary Value Problems ofPlane Plasticity // SIGMA 8 (2012), 071. P. 16
  10. Senashov S. L, Yakchno A. N. Some symmetry group aspects of a perfect plane plasticity system // J. Phys. A: Math. Theor. 46 (2013) 355202.
  11. Senashov S. L, Yakchno A. N. Conservation Laws of Three-Dimensional Perfect Plasticity Equations under von Mises Yield Criterion // Abstract and Applied Analysis Volume 2013 (2013). Article ID 702132. 8 p.
  12. Gomonova О. V., Senashov S. I. Determination of elastic and plastic deformation regions in the problem of uniaxial stretching of a plate weakened by holes // Journal PMTF. 2021. vol. 62. № 1
  13. Senashov S. I.. Filyushina E. V. [Conservation laws of the equations of the plane theory of elasticity] VestnikSibGAU. 2014. № 1 (53). pp. 79-81.
  14. Senashov S. I.. Savostyanova I. L. On elastic torsion around three axes // Siberian Journal of Industrial Mathematics. 2021, Vol. 24, № 1, pp. 120-125.
  15. Senashov S. I.. Gomonova O. V. Construction of Elastoplastic Boundary in Problem of Tension of a Plate Weakened by Holes // Intern. J. Non. Lin. Meeh. 2019. V. 108. pp. 7-10.
  16. Gomonova O. V., Senashov S. I. Determination of elastic and plastic deformation regions in the problem of uniaxial tension of a plate weakened by holes // Journal of Applied Mechanics and Technical Physics. 2021. V. 62, № 1. C. 179-186.
  17. Senashov S. I.. Kondrin A. V.; Cherepanova, O. N. On Elastoplastic Torsion of a Rod with Multiply Connected Cross-Section // J. Siberian Federal Univ., Math. & Physics. 2015. 7(1) P 343-351.
  18. Senashov S. I.. Cherepanova O. N., Kondrin A. V. Elastoplastic Bending of Beam // J. Siberian Federal Univ., Math. & Physics. 2014. 7(2). Pp. 203-208.
