Магнитоимпеданс в тулий марганцевом халькогениде
- Авторы: Харьков А.М.1, Ситников М.Н.1, Аплеснин С.С.1
-
Учреждения:
- Сибирский государственный университет науки и технологий имени академика М. Ф. Решетнева
- Выпуск: Том 25, № 4 (2024)
- Страницы: 531-538
- Раздел: Раздел 3. Технологические процессы и материалы
- Статья опубликована: 15.12.2024
- URL: https://journals.eco-vector.com/2712-8970/article/view/646601
- DOI: https://doi.org/10.31772/2712-8970-2024-25-4-531-538
- ID: 646601
Цитировать
Аннотация
Управление транспортными характеристиками под действием магнитного поля является перспективным с точки зрения создания датчиков магнитного поля устойчивых к радиации. Исследуется импеданс и его компоненты в тулий марганцевом халькогениде в интервале частот 102–106 Гц. Найдена область температур с превалирующим вкладом реактивной и активной частей импеданса. Компоненты импеданса описываются в модели Дебая. При замещении марганца ионами тулия частоты максимумов мнимой компоненты импеданса смещаются в сторону высоких частот в селениде марганца на два порядка. С ростом концентрации замещения ионами тулия в селенидах найдено два времени релаксации по сравнению с сульфидами. Найден активационный характер времени релаксации, энергия активации от концентрации ионов тулия. Установлено увеличение импеданса в магнитном поле в области малых концентраций и смена знака импеданса по температуре для больших концентраций. Магнитоимпеданс в халькогенидах проходит через максимум при нагревании образцов. Увеличение импеданса в магнитном поле обусловлено изменением диагональной компоненты диэлектрической проницаемости в магнитном поле, которая пропорциональна проводимости Положительное значение магнитоимпеданса описывается в модели электрически неоднородной среды. Из импеданса можно получить информацию об электрической неоднородности материала.
Ключевые слова
Полный текст
1. Введение
Управление транспортными характеристиками в полупроводниках под действием внешнего магнитного поля представляет интерес как с фундаментальной, так и с практической точки зрения [1–4]. В полупроводниках с неоднородным распределением электрического заряда транспортные характеристики зависят от степени неоднородности [5–8]. В спектре электронных возбуждений в запрещенной зоне образуется конечная электронная плотность на уровне химпотенциала в результате локализации заряда. При слабом легировании волновая функция электрона остается локализованной. С ростом концентрации замещения в центре зоны формируются делокализованные состояния и при некотором критическом значении возникает бесконечный кластер, при котором волновые функции электрона представляют в виде плоских волн, распространяющихся по всему кристаллу [9; 10].
Регулировать электрическую неоднородность можно за счет флуктуации валентности, концентрации и температуры [11–13]. Например, ион тулия обнаруживает трехвалентное состояние в TmS [14; 15], состояние промежуточной валентности в TmSe [16] и двухвалентное состояние в TmTe [17]. Электронная конфигурация иона Tm2+δ зависит от халькогена. Поэтому замещение иона марганца в халькогенидах MnS и MnSe ионами тулия приведет к разной энергии делокализации электронов. Введение в систему TmSe нестехиометрии способствует увеличению валентности ионов тулия до Tm3+.
Цель работы – выявить влияние ионов халькогена на время релаксации носителей тока, импедансные характеристики и их изменение в магнитном поле.
2. Влияние иона халькогена на частотную зависимость импеданса
Твердые растворы TmxMn1–xS синтезировали флюсовым методом из поликристаллического сульфида марганца и моносульфида тулия [18]. Образцы (MnSe)1-x(Tm0,76Se)x получены методом твердофазной реакции в вакуумированных кварцевых ампулах в однозонной печи сопротивления. Подробно методика синтеза описана в [19]. Рентгеноструктурное исследование халькогенидов дает рентгенограмму, соответствующую ГЦК-решетке типа NaCl.
Импеданс, компоненты импеданса реагируют на изменение электронной структуры и локальной деформации решетки, которые меняют функцию распределения электронной плотности. Определение времени релаксации носителей тока является важной характеристикой определения механизма диссипации носителей тока. Релаксация может иметь как активационный, так и безактивационный тип [20].
Релаксация носителей тока на частотах выше 1 кГц проявляется при температурах выше комнатной, поэтому зависимость импеданса от частоты без поля и в магнитом поле измерим при температурах выше комнатной. На рис. 1 приведены частотные зависимости импеданса Z(ω) и Im(Z(ω)) для Tm0,05Mn0,95S и (MnSe)1–x(Tm0,76Se)x. При замещении марганца ионами тулия частоты максимумов Im(Z(ω)) смещаются в сторону высоких частот в селениде марганца на два порядка. Независимо от иона халькогена время релаксации резко меняется в окрестности 400 К (вставки на рис. 1). Ниже Т = 400 К в системе существует одно время релаксации в области частот 102–106 Гц и компоненты импеданса описываются в модели Дебая:
(1)
где τ – время релаксации носителей тока; B – параметр. Выше 420 К в системе появляется спектр времен релаксации. Время релаксации от температуры зависит экспоненциально τ = τ0·exp(Eg/T) c энергией активации Eg = 0,47 эВ в (MnSe)1–x(Tm0,76Se)x для х = 0,05.

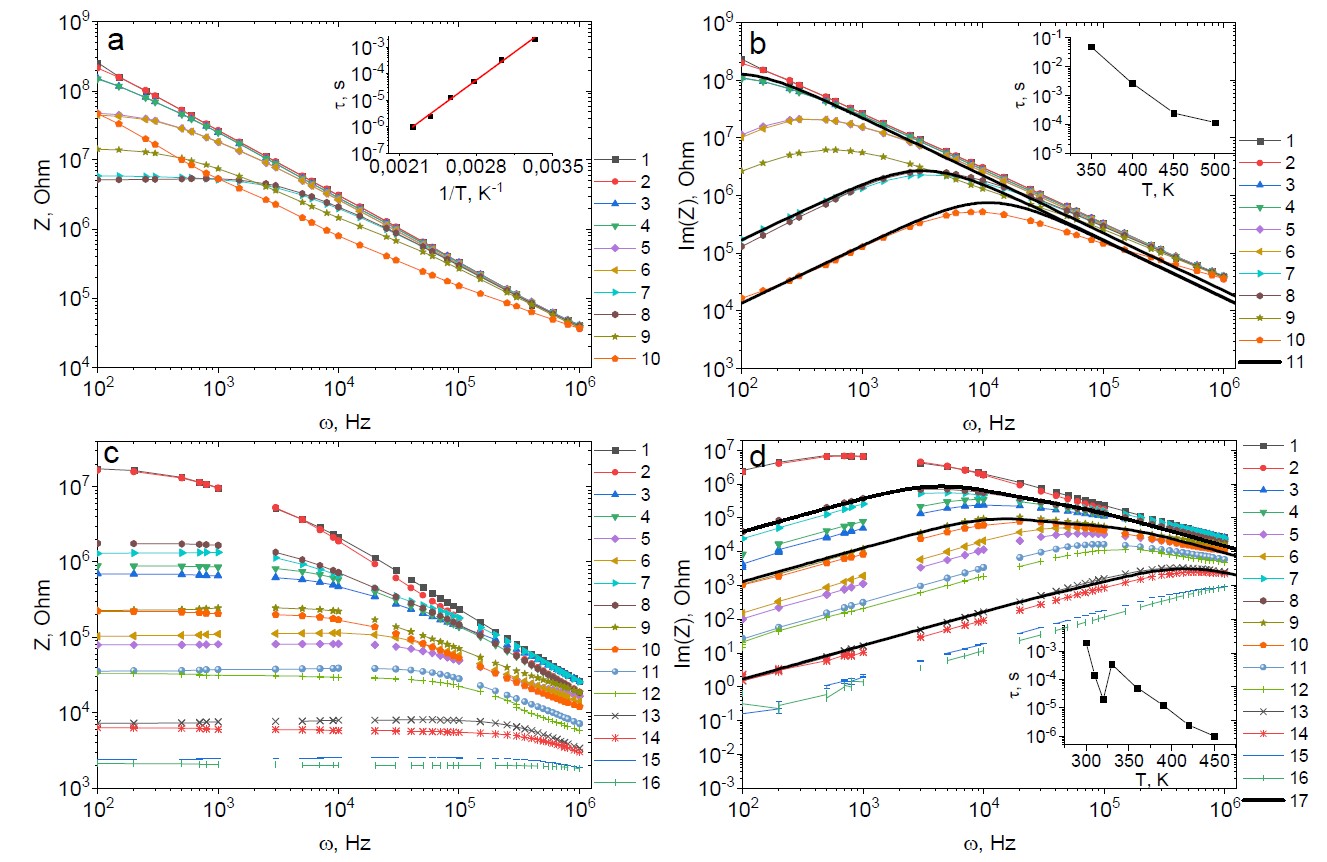

Рис. 1. Частотные зависимости импеданса Z (a, c) и мнимой части импеданса (b, d) для образцов Tm0,05Mn0,95S (a, b), измеренные в нулевом магнитном поле (1, 3, 5, 7, 9) и в поле 8 кЭ (2, 4, 6, 8, 10) при Т = 300 (1, 2), 350 (3, 4), 400 (5, 6), 450 (7, 8), 500 К (9, 10), и для образцов Tm0,04Mn0,95Se (c, d), измеренные в нулевом магнитном поле (1, 3, 5, 7, 9) и в поле 12 кЭ (2, 4, 6, 8, 10) при Т = 300 (1, 2), 330 (3, 4), 360 (5, 6), 390 (7, 8), 420 К (9, 10). Вставки: температурные зависимости времени релаксации τ. Результаты эксперимента описаны в рамках модели Дебая (сплошные линии 11)
Fig. 1. Frequency dependences of impedance Z (a, c) and imaginary part of impedance (b, d) for Tm0.05Mn0.95S samples (a, b) measured in zero magnetic field (1, 3, 5, 7, 9) and in a field of 8 kOe (2, 4, 6, 8, 10) at T = 300 (1, 2), 350 (3, 4), 400 (5, 6), 450 (7, 8), 500 K (9, 10) and for Tm0.04Mn0.95Se samples (c, d) measured in zero magnetic field (1, 3, 5, 7, 9) and in a field of 12 kOe (2, 4, 6, 8, 10) at T = 300 (1, 2), 330 (3, 4), 360 (5, 6), 390 (7, 8), 420 K (9, 10). Inserts: temperature dependences of the relaxation time τ. The experimental results are described within the Debye model (solid lines 11)
Компоненты импеданса от частоты в Tm0,1Mn0,9S (рис. 2, а) можно описать в модели Дебая с одним временем релаксации, которое имеет активационный вид до Т = 450 К с энергией активации Eg = 0,72 эВ (вставка на рис. 2, b). В (MnSe)1–x(Tm0,76Se)x с х = 0,1 Im(Z(ω)) хорошо описывается в модели Дебая:
(2)
с двумя временами релаксации (рис. 2, с) и с энергией активации Eg = 0,6 эВ для τ1 меньше, чем в Tm0,1Mn0,9S.

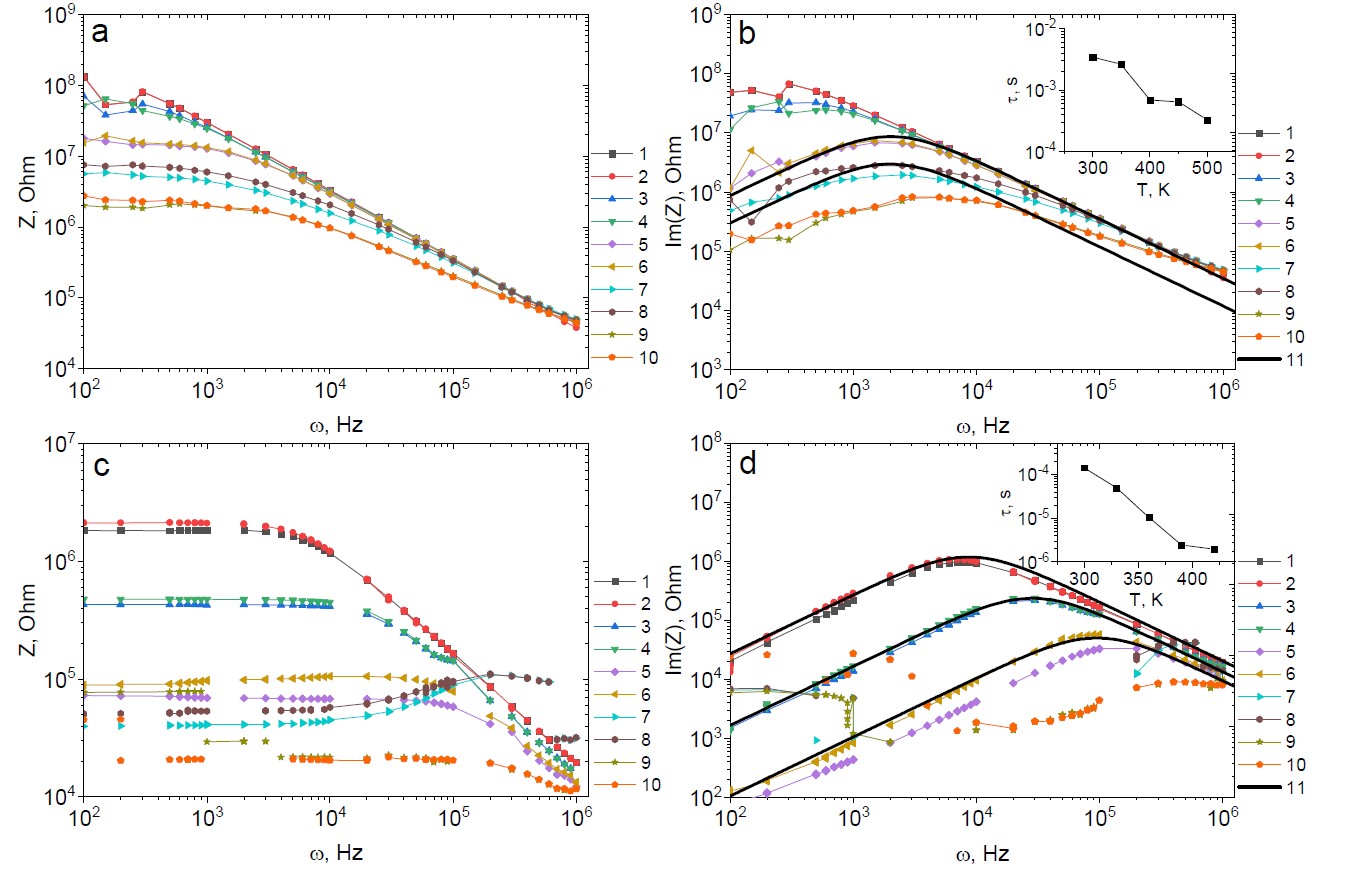

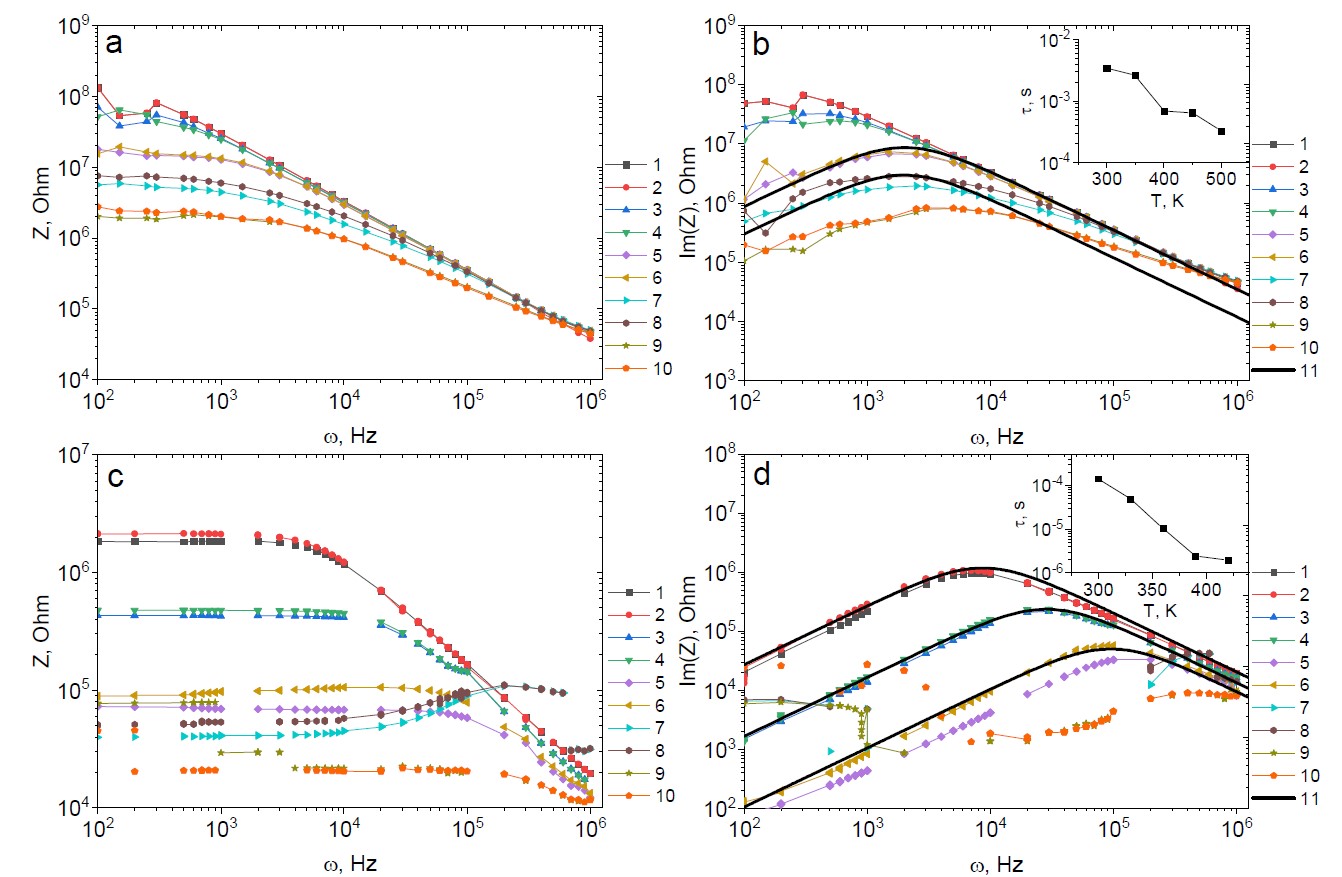

Рис. 2. Частотные зависимости импеданса Z (a, c) и мнимой части импеданса (b, d) для образцов Tm0,1Mn0,9S (a, b), измеренные в нулевом магнитном поле (1, 3, 5, 7, 9) и в поле 8 кЭ (2, 4, 6, 8, 10) при Т = 300 (1, 2), 350 (3, 4), 400 (5, 6), 450 (7, 8), 500 К (9, 10), и для образцов Tm0,08Mn0,9Se (c, d), измеренные в нулевом магнитном поле (1, 3, 5, 7, 9, 11, 13, 15) и в поле 12 кЭ (2, 4, 6, 8, 10, 12, 14, 16) при Т = 300 (1, 2), 310 (3, 4), 320 (5, 6), 330 (7, 8), 360 (9, 10), 390 (11, 12), 420 (13, 14), 450 К (15, 16). Вставки: температурные зависимости времени релаксации τ. Результаты эксперимента описаны в рамках модели Дебая (сплошные линии 11, 17)
Fig. 2. Frequency dependences of impedance Z (a, c) and imaginary part of impedance (b, d) for Tm0.1Mn0.9S samples (a, b) measured in zero magnetic field (1, 3, 5, 7, 9) and in a field of 8 kOe (2, 4, 6, 8, 10) at T = 300 (1, 2), 350 (3, 4), 400 (5, 6), 450 (7, 8), 500 K (9, 10) and for Tm0.08Mn0.9Se samples (c, d) measured in zero magnetic field (1, 3, 5, 7, 9, 11, 13, 15) and in a field of 12 kOe (2, 4, 6, 8, 10, 12, 14, 16) at T = 300 (1, 2), 310 (3, 4), 320 (5, 6), 330 (7, 8), 360 (9, 10), 390 (11, 12), 420 (13, 14), 450 K (15, 16). Inserts: temperature dependences of the relaxation time τ. The experimental results are described within the Debye model (solid lines 11, 17)
3. Магнитоимпеданс
Импеданс зависит от магнитного поля и иона халькогена. На рис. 3 приведены изменения импеданса в магнитном поле, вычисленным по формуле
∆Z = (Z(ω, H) – Z(ω, H = 0)) / Z(ω, H = 0)), (3)
где Z(ω,H) импеданс в магнитном поле и без поля для Z(ω, H = 0). Для концентраций замещения х < 0,05 импеданс увеличивается в магнитном поле и магнитоимпеданс достигает максимума ∆Z = 0,35 при Т = 450 К для образцов Tm0,05Mn0,95S и ∆Z = 0,56 при Т = 360 К. С ростом концентрации изменение импеданса в магнитном поле уменьшается. При нагревании магнитоимпеданс меняет знак по частоте и температуре (рис. 3, с, d).
Импеданс в халькогенидах увеличивается в магнитном поле и проходит через максимум при нагревании образцов. Увеличение импеданса обусловлено изменением диагональной компоненты диэлектрической проницаемости в магнитном поле, которая пропорциональна проводимости σ(ω) = iωε, импеданс Z2 = 1/σ2 + 1 / (ωC)2 ≈ 1/ε2. В электрически неоднородной среде продольная компонента диэлектрической проницаемости имеет вид [21; 22]:
(4)
где β = μН, μ – подвижность, τ = RC. Относительное изменение импеданса [23]
(5)
и его компонент удовлетворительно описывается этой функцией в области малых концентраций (рис. 3). В результате из импеданса можно получить информацию об электрической неоднородности [24] и диэлектрической проницаемости в среде [25; 26].

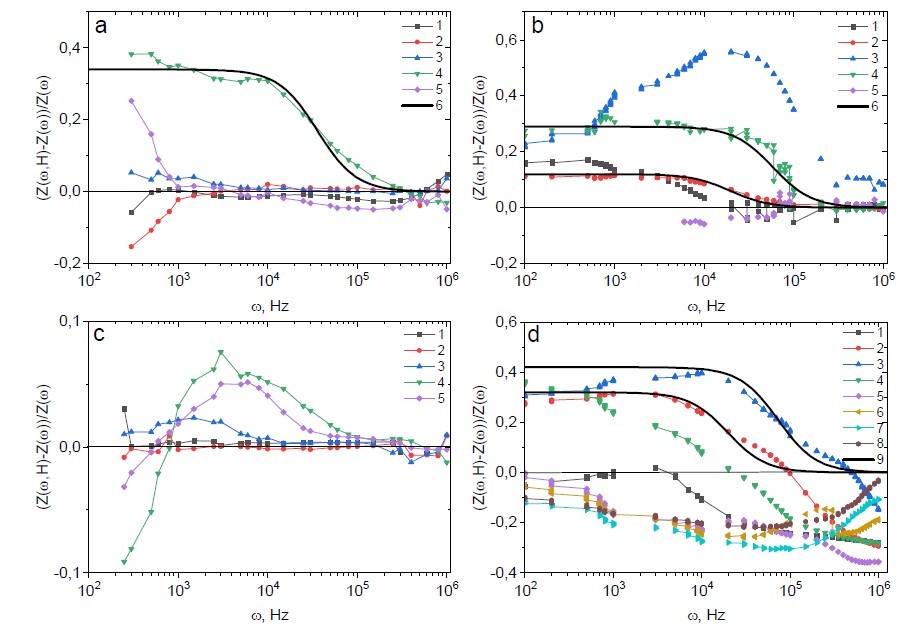

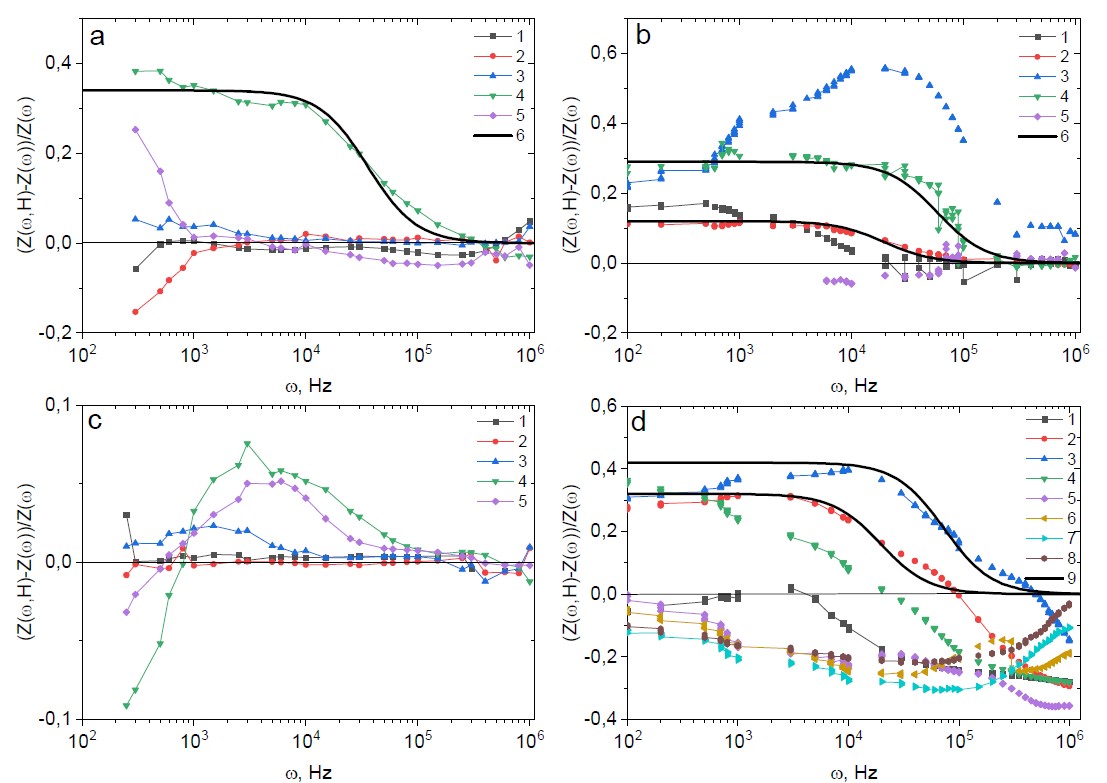

Рис. 3. Магнитоимпеданс в магнитном поле H = 8 кЭ при температурах T = 300 (1), 350 (2), 400 (3), 450 (4), 500К (5) для образцов Tm0,05Mn0,95S (a); в магнитном поле H = 12 кЭ при температурах T = 300 (1), 330 (2), 360 (3), 390 (4), 420 К (5) для Tm0,04Mn0,95Sе (b); в магнитном поле H = 8 кЭ при температурах T = 300 (1), 350 (2), 400 (3), 450 (4), 550 К (5) для образцов Tm0,1Mn0,9S (c); в магнитном поле H = 12 кЭ при температурах T = 300 (1), 310 (2), 320 (3), 330 (4), 360 (5), 390 (6), 420 (7), 450 К (8) для Tm0,08Mn0,9Sе (d). Результаты эксперимента описаны формулой (5) (сплошные линии 6, 9)
Fig. 3. Magnetoimpedance in a magnetic field of H = 8 kOe at temperatures T = 300 (1), 350 (2), 400 (3), 450 (4), 500 K (5) for Tm0.05Mn0.95S samples (a); in a magnetic field of H = 12 kOe at temperatures T = 300 (1), 330 (2), 360 (3), 390 (4), 420 K (5) for Tm0.04Mn0.95Se (b); in a magnetic field of H = 8 kOe at temperatures T = 300 (1), 350 (2), 400 (3), 450 (4), 550 K (5) for Tm0.1Mn0.9S samples (c); in a magnetic field H = 12 kOe at temperatures T = 300 (1), 310 (2), 320 (3), 330 (4), 360 (5), 390 (6), 420 (7), 450 K (8) for Tm0.08Mn0.9Sе (d). The experimental results are described by formula (5) (solid lines 6, 9)
4. Заключение
В (MnSe)1–x(Tm0,76Se)x найдено превалирование реактивной части импеданса, в сульфиде Tm0,05Mn0,95S преобладает реальная часть импеданса. С ростом концентрации замещения марганца тулием импеданс и его компоненты увеличиваются на порядок. Возможно образование зарядового упорядочения и увеличение емкости на два порядка. Релаксация носителей заряда описывается в модели Дебая. Найден активационный характер времени релаксации и энергия активации. Для малых концентраций импеданс увеличивается в магнитном поле в халькогенидах. С ростом концентрации магнитоимпеданс меняет знак по частоте и температуре. Увеличение импеданса в поле вызвано уменьшением диэлектрической проницаемости в магнитном поле.
Благодарности
Работа поддержана Российским научным фондом, Правительством Красноярского края и проектом Красноярского научного фонда № 23-22-10016.
Acknowledgements
The study was supported by a grant from the Russian Science Foundation Nо. 23-22-10016, the Krasnoyarsk Regional Science Foundation.
Об авторах
Антон Михайлович Харьков
Сибирский государственный университет науки и технологий имени академика М. Ф. Решетнева
Автор, ответственный за переписку.
Email: khark.anton@mail.ru
ORCID iD: 0000-0003-0954-9094
кандидат физико-математических наук, доцент кафедры физики
Россия, 660037, г. Красноярск, просп. им. газ. «Красноярский рабочий», 31Максим Николаевич Ситников
Сибирский государственный университет науки и технологий имени академика М. Ф. Решетнева
Email: kineru@mail.ru
ORCID iD: 0000-0001-7163-1801
кандидат физико-математических наук, доцент кафедры физики
Россия, 660037, г. Красноярск, просп. им. газ. «Красноярский рабочий», 31Сергей Степанович Аплеснин
Сибирский государственный университет науки и технологий имени академика М. Ф. Решетнева
Email: aplesnin@sibsau.ru
ORCID iD: 0000-0001-6176-4248
доктор физико-математических наук, профессор, заведующий кафедрой физики
Россия, 660037, г. Красноярск, просп. им. газ. «Красноярский рабочий», 31Список литературы
- Magnetic-field-induced miniband conduction in semiconductor superlattices / D. Fowler, D. P. A. Hardwick, A. Patanè et al. // Phys. Rev. B 2007. Vol. 76. P. 245303.
- Hod O., Baer R., Rabani E. Magnetoresistance of nanoscale molecular devices based on Aharonov–Bohm interferometry // J. Phys.: Cond. Matt. 2008. Vol. 20. P. 383201.
- Resolving electron and hole transport properties in semiconductor materials by constant light-induced magneto transport / A. Musiienko, F. Yang, T. W. Gries et al. // Nat. Comm. 2024. Vol. 15. P. 316.
- Charge transport in mixed metal halide perovskite semiconductors / S. P. Senanayak, K. Dey, R. Shivanna et al. // Nat. Mater. 2023. Vol. 22. P. 216–224.
- Hu J., Rosenbaum T. F., Betts J. B. Current Jets, Disorder, and Linear Magnetoresistance in the Silver Chalcogenides // Phys. Rev. Lett. 2005. Vol. 95. P. 186603.
- Aplesnin S. S., Kharkov A. M., Sitnikov M. N. Regulation of the thermopower and ultrasound by magnetic field in manganese sulfide doped with variable-valence ions // Eur. Phys. J. Plus 2024. Vol. 139. P. 247.
- Electrosound and asymmetry of the I‒V characteristic induced by ultrasound in the ReхMn1‒хS (Re = Tm, Yb) / S. S. Aplesnin, M. N. Sitnikov, O. B. Romanova et al. // Eur. Phys. J. Plus 2022. Vol. 137. P. 226.
- Аплеснин С. С., Ситников М. Н. Магнитотранспортные эффекты в парамагнитном состоянии в GdxMn1−xS // Письма в ЖЭТФ. 2014. T. 100, вып. 2. С. 104–110.
- Evers F., Mirlin A. D. Anderson transitions // Rev. Mod. Phys. 2008. Vol. 80. P. 1355.
- Nakayama T., Yakubo K. Anderson Transition // Fract. Conc. Cond. Matt. Phys. 2003. Vol. 140. P. 115–147.
- Reim W., Wachter P. First Observation of a Magnetic-Exchange–Induced Valence Transition // Phys. Rev. Lett. 1985. Vol. 55. P. 871.
- Kaldis E., Fritzler B. Valence and phase instabilities in TmSe crystals // Prog. Sol. St. Chem. 1982. Vol. 14. P. 95–139.
- Understanding the valency of rare earths from first-principles theory / P. Strange, A. Svane, W. M. Temmerman et al. // Nature 1999. Vol. 399. P. 756.
- Wachter P. Handbook on the Physics and Chemistry of Rare Earths // Phys. Rev. B. 1989. P. 132.
- Reim W., Wachter P. First Observation of a Magnetic-Exchange–Induced Valence Transition // Phys. Rev. Lett. 1985. Vol. 55. P. 871.
- Valence and magnetic ordering in intermediate valence compounds: TmSe versus SmB6 / J. Derr, G. Knebel, G. Lapertot et al. // J. Phys.: Cond. Matt. 2006. Vol. 18. P. 2089.
- Magnetodielectric effect and spin state of iron ions in iron-substituted bismuth pyrostannate / L. V. Udod, S. S. Aplesnin, M. N. Sitnikov et al. // Eur. Phys. J. Plus 2020. Vol. 135. P. 776.
- Magnetic properties and the metal-insulator transition in GdxMn1-xS solid solutions / O. B. Romanova, L. I. Ryabinkina, V. V. Sokolov et al. // Sol. St. Comm. 2010. Vol. 150. P. 602–604.
- Structural and electronic transitions in thulium-substituted manganese selenide / O. B. Romanova, S. S. Aplesnin, M. N. Sitnikov et al // Ceram. Int. 2022. Vol. 48, Is. 20. P. 29822–29828.
- Magnetoresistance and magnetoimpedance in holmium manganese sulfides / O. B. Romanova, S. S. Aplesnin, M. N. Sitnikov et al. // Appl. Phys. A 2022. Vol. 128. P. 124.
- Parish M. M., Littlewood P. B. Magnetocapacitance in Nonmagnetic Composite Media // Phys. Rev. Lett. 2008. Vol. 101. P. 166602.
- Effect of the Electrical Inhomogeneity on the Magnetocapacitance Sign Change in the HoxMn1‒xS Semiconductors upon Temperature and Frequency Variation / S. S. Aplesnin, M. N. Sitnikov, A. M. Kharkov, H. Abdelbaki // J. Mater. Sci.: Mater. Electron. 2023. Vol. 34. P. 284.
- Аплеснин С. С., Харьков А. М., Ситников М. Н. Регулирование энергии активации и магнитоимпеданса частотой переменного тока в сульфиде марганца с частичным замещением ионами самария // ФТТ. 2023. Т. 65, вып. 11. С. 1882–1888.
- Influence of induced electrical polarization on the magnetoresistance and magnetoimpedance in the spin-disordered TmxMn1–xS solid solution / S. S. Aplesnin, M. N. Sitnikov, A. M. Kharkov et al. // Phys. Stat. Sol. B 2019. Vol. 256. P. 1900043.
- Petrovsky V., Manohar A., Dogan F. Dielectric constant of particles determined by impedance spectroscopy // J. Appl. Phys. 2006. Vol. 100. P. 014102.
- Gonzalez J. R., Sinclair D. C., West A. R. Impedance and Dielectric Spectroscopy of Functional Materials: A Critical Evaluation of the Two Techniques // J. Electrochem. Soc. 2023. Vol. 170, No. 11. P. 6504.
